AutoCAD常用命令及使用方法

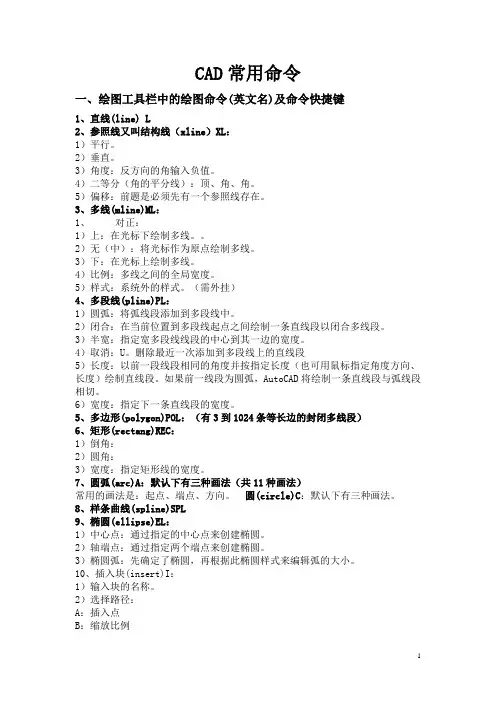

CAD常用命令一、绘图工具栏中的绘图命令(英文名)及命令快捷键1、直线(line) L2、参照线又叫结构线（xline）XL：1）平行。

2）垂直。

3）角度：反方向的角输入负值。

4）二等分（角的平分线）：顶、角、角。

5）偏移：前题是必须先有一个参照线存在。

3、多线(mline)ML：1、对正：1）上：在光标下绘制多线。

2）无（中）：将光标作为原点绘制多线。

3）下：在光标上绘制多线。

4）比例：多线之间的全局宽度。

5）样式：系统外的样式。

（需外挂）4、多段线(pline)PL：1）圆弧：将弧线段添加到多段线中。

2）闭合：在当前位置到多段线起点之间绘制一条直线段以闭合多线段。

3）半宽：指定宽多段线线段的中心到其一边的宽度。

4）取消：U。

删除最近一次添加到多段线上的直线段5）长度：以前一段线段相同的角度并按指定长度（也可用鼠标指定角度方向、长度）绘制直线段。

如果前一线段为圆弧，AutoCAD将绘制一条直线段与弧线段相切。

6）宽度：指定下一条直线段的宽度。

5、多边形(polygon)POL：（有3到1024条等长边的封闭多线段）6、矩形(rectang)REC：1）倒角：2）圆角：3）宽度：指定矩形线的宽度。

7、圆弧(arc)A：默认下有三种画法（共11种画法）常用的画法是：起点、端点、方向。

圆(circle)C：默认下有三种画法。

8、样条曲线(spline)SPL9、椭圆(ellipse)EL：1）中心点：通过指定的中心点来创建椭圆。

2）轴端点：通过指定两个端点来创建椭圆。

3）椭圆弧：先确定了椭圆，再根据此椭圆样式来编辑弧的大小。

10、插入块(insert)I：1）输入块的名称。

2）选择路径：A：插入点B：缩放比例C：旋转注：上面三项的可选择“在屏幕上指定”。

在没有选择的情况下，插入时会按原来定义的大小输入。

11、创建块 (block)B：1）必须给新建的块起名字。

2）必须指点拾取点（移动时鼠标的所持点）。

找回CAD字体Posted on Sunday, October 16, 2005 2:46 PM #CAD知识收集用AutoCAD画图的人最烦的就是从别处拷来的图在本机找不到相应的字体，从而出现各式各样的乱码，造成找不到字体的原因是别人使用的字体存放位置和自己机器中的位置不一样，一般的解决办法是重新定义，但有时这种办法并不总是有效，并且在此过程中还可能造成意外错误而使AutoCAD崩溃，更可能造成图形文件被毁。

用另外一条AutoCAD命令达到了一举两得的目的，即用修复(recover)命令。

先运行AutoCAD，选取文件菜单中的“recover”命令，选取要处理的图形，进行修复，在修复过程中会出现要求选取字体的对话框，此时即可点取正确的字体文件以重新定义，修复完毕后文字即可正常显示。

有一点我要提醒大家，如果图形文件使用的中文是非GB编码的字体文件，则你要有相应的字体文件才可正常显示出文字。

AutoCAD画粗实线Posted on Saturday, October 15, 2005 10:59 AM #CAD知识收集技术制图国家标准对机械图样中的线型有规定。

用AutoCAD 2000画粗实线有多种办法，最简便的办法是使用lweight命令。

此命令可在命令行直接键入，或选择下拉菜单Format（格式）/Lineweight（线宽），在出现的对话框中，设置所需线宽，缺省线宽为0.25mm，并可用滑块调整屏幕上线宽显示比例，该命令为透明命令。

也可单击对象属性工具栏工具图标layers，在图层特性管理对话框中如同设置颜色、线型一样来设置线宽。

因此在绘图仪出图时，不用再调整笔宽或线宽。

cad图纸打印的时候有些线条没有啦！（讨论）Posted on Sunday, October 16, 2005 2:29 PM #CAD知识收集1.请不吝赐教。

我CAD图形为什么打印出来的时候有些线条消失了呢！但我的原图还是完好的！2.如果图比较大,可能是打印机内存问题,换个高级点的打印机试试3.我也遇到过这种情况,主要是某一版本的CAD图形拿到另一台计算机上(CAD版本不同),所有图形虽然也能全部显示,但打印时也容易出现少几条线的情况.还有不同的外挂之间打印图形也会出现.出现问题的原因我不知道.所以我尽量在设计图形的计算机上打印出图,不知道楼主的情况是不是跟我一样.4.我是2004版本的，存为2000的，再去打印的！我没有自己的打印机！我的图形也不是很复杂的，我打印两张图，一张就一个标注没有，还算是比较完整。

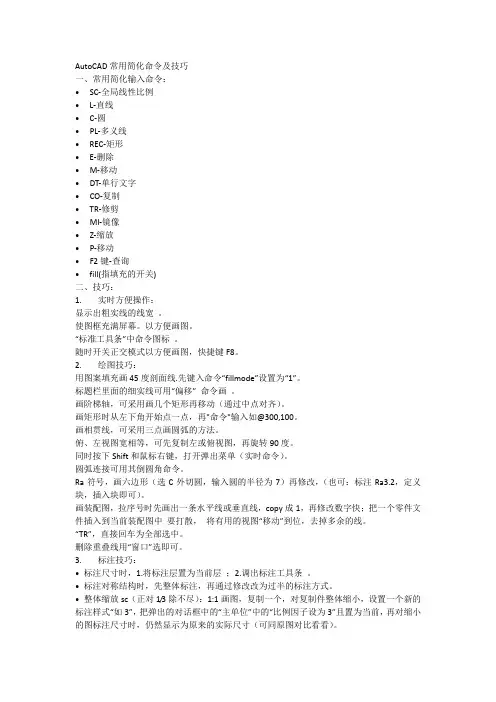

AutoCAD常用简化命令及技巧一、常用简化输入命令：•SC-全局线性比例•L-直线•C-圆•PL-多义线•REC-矩形•E-删除•M-移动•DT-单行文字•CO-复制•TR-修剪•MI-镜像•Z-缩放•P-移动•F2键-查询•fill(指填充的开关)二、技巧：1. 实时方便操作：显示出粗实线的线宽。

使图框充满屏幕。

以方便画图。

“标准工具条”中命令图标。

随时开关正交模式以方便画图，快捷键F8。

2. 绘图技巧：用图案填充画45度剖面线.先键入命令“fillmode”设置为“1”。

标题栏里面的细实线可用“偏移” 命令画。

画阶梯轴，可采用画几个矩形再移动（通过中点对齐）。

画矩形时从左下角开始点一点，再"命令"输入如@300,100。

画相贯线，可采用三点画圆弧的方法。

俯、左视图宽相等，可先复制左或俯视图，再旋转90度。

同时按下Shift和鼠标右键，打开弹出菜单（实时命令）。

圆弧连接可用其倒圆角命令。

Ra符号，画六边形（选C外切圆，输入圆的半径为7）再修改，（也可：标注Ra3.2，定义块，插入块即可）。

画装配图，拉序号时先画出一条水平线或垂直线，copy成1，再修改数字快；把一个零件文件插入到当前装配图中要打散，将有用的视图“移动”到位，去掉多余的线。

“TR”，直接回车为全部选中。

删除重叠线用“窗口”选即可。

3. 标注技巧：• 标注尺寸时，1.将标注层置为当前层；2.调出标注工具条。

• 标注对称结构时，先整体标注，再通过修改改为过半的标注方式。

• 整体缩放sc（正对1/3除不尽）：1:1画图，复制一个，对复制件整体缩小，设置一个新的标注样式“如3”，把弹出的对话框中的“主单位”中的“比例因子设为3”且置为当前，再对缩小的图标注尺寸时，仍然显示为原来的实际尺寸（可同原图对比看看）。

•标注公差或配合时，选中“上偏差^下偏差”形式（或“孔公差带代号/轴公差带代号”，再右键选择“堆叠”即可。

4. 注意各种符号：%%c（直径）、%%p（正负号标偏差）、^（上下偏差分隔号）再堆叠可标注上下偏差、用/再用“堆叠”可标注配合代号。
