石油钻井柴油机与联动机蓝富华主编渤海石油职业学院内容提要本书比较系统地介绍了柴油机的基本知识、柴油机的构造、柴油机的使用与维护、柴油机常见故障与排除以及联动机相关知识。
为了使读者对本书重点内容很好地掌握，本书中每章后都安排有复习题供使用。
本书可作为石油院校钻井专业学生系统了解柴油机及附属装置的教材，也可作为职工技术培训、石油矿场柴油机操作人员的参考书。
前言目前在石油勘探开发中，钻机、发电机组的动力大都由柴油机提供。
因此柴油机在石油工业中占有十分重要的地位。
对于一个石油钻井工人来说，系统地掌握一些柴油机及其联动机的相关知识十分必要。
本教材是根据2005年6月渤海石油职业学院石油钻井专业教学改革会议制定的“石油钻井专业柴油机与联动机教学大纲”而编写。
供石油钻井专业学生使用，也可作为柴油机工作人员的一本入门参考书。
本教材第一章由余丽、蓝富华编写；第二章、第四章、第五章由蓝富华编写；第三章由王建云编写；最后由余丽校对。
目录第一章柴油机基本知识第一节概论第二节柴油机的名词术语及性能指标第三节柴油机的工作原理第二章柴油机构造第一节机体组件与曲柄连杆机构第二节配气机构第三节齿轮系和进排气系第四节燃料供给系统第五节润滑系统第六节冷却系统第七节起动系统第八节柴油机增压系统第三章钻井柴油机的使用与维护第一节钻井柴油机的操作过程第二节钻井柴油机的保养第三节钻井柴油机安全保护装置第四节轻柴油第五节柴油机润滑油第六节柴油机冷却水第七节柴油机与联动机的安装第八节柴油机气门间隙及供油提前角的检查及调整第四章柴油机常见故障及排除第一节故障原因及检查方法第二节柴油机常见故障原因及排除方法第五章钻井联动机第一节概述第二节柴油机驱动—机械传动第三节柴油机—液力驱动与变矩器第四节电驱动原理及设备第五节联动机的安装及检查附录一第一章 柴油机基本知识第一节概论自然界中存在着极其丰富的能量资源，如太阳能、热能、风能等。
各种燃料燃烧时可放出大量的热能，根据能量转化和守恒定律，热能可以被转变成为机械能。
石油钻井柴油机教案第一章：柴油机概述1.1 柴油机的定义与特点介绍柴油机的概念解释柴油机与汽油机的区别强调柴油机的高效性和耐用性1.2 柴油机的结构与工作原理描述柴油机的基本组成部件解释柴油机的工作循环展示柴油机的燃烧过程第二章：石油钻井柴油机的基本组成2.1 发动机本体介绍发动机本体的主要部件解释发动机本体的工作原理2.2 燃油系统描述燃油系统的组成解释燃油系统的功能2.3 冷却系统介绍冷却系统的主要部件解释冷却系统的作用第三章：石油钻井柴油机的维护与保养3.1 日常维护介绍日常维护的内容与方法强调日常维护的重要性3.2 定期保养解释定期保养的周期与内容强调定期保养对柴油机寿命的影响3.3 故障排除与维修介绍故障排除的方法与步骤解释维修的基本原则与方法第四章：石油钻井柴油机的运行与管理4.1 启动与熄火操作介绍启动与熄火操作的正确步骤强调操作注意事项4.2 运行监控与调节解释运行监控的重要指标介绍调节的方法与技巧4.3 安全防护与应急处理强调安全防护措施的重要性介绍应急处理的方法与步骤第五章：石油钻井柴油机的节能与环保5.1 节能技术介绍节能技术的方法与措施强调节能对石油钻井的重要性5.2 环保要求与标准解释环保法规与标准介绍环保措施与技术第六章：柴油机的燃烧原理与喷射技术6.1 燃烧原理解释高压燃烧室的工作原理介绍燃烧过程的优化方法6.2 喷射技术描述高压共轨喷射系统的组成解释喷射角度、喷射压力和喷油嘴清洁对性能的影响第七章：石油钻井柴油机的排放控制技术7.1 排放污染物的来源与控制目标介绍柴油机排放的主要污染物解释排放控制的目标和重要性7.2 尾气净化装置描述柴油机尾气净化装置的工作原理介绍常见的尾气净化技术，如SCR和DPF第八章：石油钻井柴油机的冷却与润滑系统8.1 冷却系统介绍冷却系统的功能与重要性解释冷却液的选择和使用注意事项8.2 润滑系统描述润滑系统的作用和重要性介绍润滑油的选择和使用方法第九章：石油钻井柴油机的故障诊断与分析9.1 故障诊断方法介绍故障诊断的基本步骤和方法强调故障诊断工具和设备的使用9.2 常见故障分析分析柴油机的常见故障及其原因提供故障排除的策略和建议第十章：石油钻井柴油机的操作培训与安全意识10.1 操作培训介绍柴油机操作培训的内容和目标强调操作规范和安全性10.2 安全意识讨论安全意识的重要性提供安全操作的指导和建议第十一章：石油钻井柴油机的性能优化11.1 动力性能优化介绍提高柴油机功率和效率的方法讨论涡轮增压和增压中冷技术的作用11.2 经济性能优化解释如何降低柴油机的燃油消耗讨论节能技术和燃烧过程优化第十二章：石油钻井柴油机的电子控制技术12.1 电子控制单元（ECU）描述ECU的功能和工作原理解释ECU在柴油机控制中的作用12.2 传感器与执行器介绍柴油机中常用的传感器和执行器解释它们在ECU控制系统中的作用第十三章：石油钻井柴油机的环保与节能技术发展趋势13.1 环保技术发展趋势讨论柴油机排放控制技术的发展方向介绍未来环保法规对柴油机的影响13.2 节能技术发展趋势解释新能源和替代燃料在柴油机中的应用讨论节能技术如何影响石油钻井行业第十四章：石油钻井柴油机的实际应用案例分析14.1 案例研究一分析一个具体的石油钻井柴油机应用案例讨论案例中的技术挑战和解决方案14.2 案例研究二分析另一个石油钻井柴油机应用案例强调案例中的操作经验和维护要点第十五章：石油钻井柴油机的未来展望15.1 新技术展望介绍新兴技术如混合动力和电动钻井平台讨论这些技术对柴油机未来的影响15.2 行业趋势与挑战分析石油钻井行业的发展趋势讨论行业面临的挑战和柴油机的应对策略重点和难点解析本文主要讲解了石油钻井柴油机的相关知识，包括柴油机的基本概念、结构原理、维护保养、运行管理、节能环保以及未来发展趋势等内容。
wedo1.0钻井机教案教学主题：WEDO1.0钻井机的使用方法及维护教学目标：1.了解WEDO1.0钻井机的组成和结构，以及其重要部件的作用和功能。
2.了解安全操作措施和使用方法，掌握正确的操作流程。
3.了解WEDO1.0钻井机的日常维护和保养方法，掌握维护的步骤和注意事项。
教学准备：1.教学PPT2.WEDO1.0钻井机3.相关材料和工具4.安全提示卡教学过程：第一步：WEDO1.0钻井机的组成结构和重要部件的作用和功能1.展示WEDO1.0钻井机，对其组成结构进行介绍并用PPT进行演示。
2.将注意力放在WEDO1.0钻井机的重要部件上，如驾驶室、井口装置、钻杆、转盘、污泥泵、电器控制柜等。
3.讲解各个部位的作用和功能，使学生对WEDO1.0钻井机的整体构造有一个初步的了解。
第二步：安全操作措施和使用方法1.安全提示教师向学生展示安全提示卡，请所有学生重点关注安全提示。
2.安装将井口装置和转盘正确安装3.钻杆的安装安装时要检查钻杆的长度和直径是否与设备要求相符，定位孔的深度是否正确。
4.起钻前操作翻转安全栅栏并检查转盘是否有其它物品遮挡。
5.起钻时操作按要求启动各个部位，注意观察各个指示灯的信号是否正常。
操作转盘，根据井深和钻杆的长度进行合适的升降。
6.停钻时操作关闭各个部位的电源，将井杆吊至卸下位，最后翻转安全栅栏。
第三步：WEDO1.0钻井机的日常维护和保养方法1.设备外部清洗和检查定期清洗设备外部的积尘和杂物，检查各个部位的喷漆是否有损坏。
2.设备内部清洗和检查脱离电源后，清理各个部位的杂物，注意清理模块式电器控制柜上方的散热器。
3.润滑油的检查和更换每200小时检查污泥泵、减速箱和其它部位的润滑油的质量，必要时更换。
4.地面行走轮、摇手机地面行走轮、摇手机长期使用，容易出现裂痕和磨损等情况，应及时更换。
5.钻杆的保养在钻井作业结束后，清理钻杆的表面，并对超过工作削蚀深度和长度的钻杆进行修复或更换。

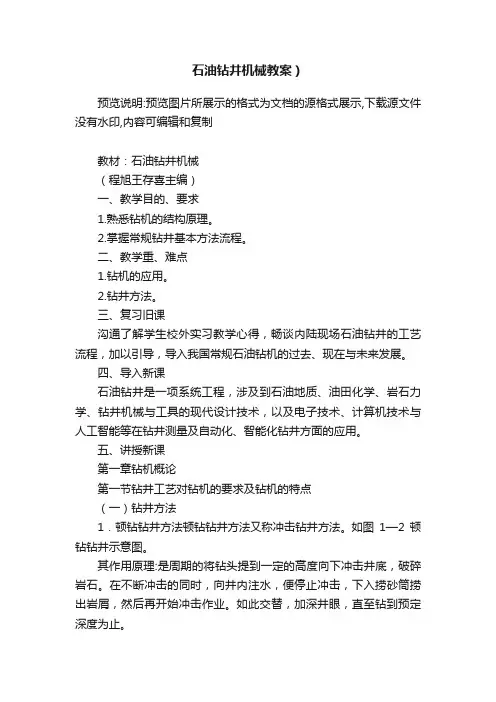

石油钻井机械教案）预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制教材：石油钻井机械（程旭王存喜主编）一、教学目的、要求1.熟悉钻机的结构原理。
2.掌握常规钻井基本方法流程。
二、教学重、难点1.钻机的应用。
2.钻井方法。
三、复习旧课沟通了解学生校外实习教学心得，畅谈内陆现场石油钻井的工艺流程，加以引导，导入我国常规石油钻机的过去、现在与未来发展。
四、导入新课石油钻井是一项系统工程，涉及到石油地质、油田化学、岩石力学、钻井机械与工具的现代设计技术，以及电子技术、计算机技术与人工智能等在钻井测量及自动化、智能化钻井方面的应用。
五、讲授新课第一章钻机概论第一节钻井工艺对钻机的要求及钻机的特点（一）钻井方法1．顿钻钻井方法顿钻钻井方法又称冲击钻井方法。
如图1—2顿钻钻井示意图。
其作用原理:是周期的将钻头提到一定的高度向下冲击井底，破碎岩石。
在不断冲击的同时，向井内注水，便停止冲击，下入捞砂筒捞出岩屑，然后再开始冲击作业。
如此交替，加深井眼，直至钻到预定深度为止。
用这种方法钻井，钻头功率小、效率低、速度慢而且不能进行井内压力控制，代之而起的便是旋转钻井方法。
2．旋转钻井方法（1）转盘旋转和顶驱旋转钻井方法转盘旋转钻井方法的设备组成和工作原理如图l-3所示。
(2) 井下动力钻具旋转钻井方法从顿钻到转盘钻，是钻井方法上的第一次革命。
但随着钻井深度的增加，钻杆柱在井中旋转消耗的功率也越来越大，容易引起钻杆折断事故的发生，从而诞生了井下动力钻具旋转钻井法。
目前常用的井下动力钻具有涡轮钻具、螺杆钻具和电动钻具三种。
3．试验研究中的新钻井方法新提出的钻井方法大致可分为：熔化及气化法、热胀裂法、化学反应法和机械诱导应力法四类。
（二）钻井设备的用途１．具备往地层钻进的能力２．具备及时冲洗井底钻屑的能力３．具备起下钻柱和下套管柱的能力4．具备短期超载处理事故的能力5．具备良好的拆装与移运性能根据钻探目的，当钻机需要在荒野、沙漠、海滩、沼泽、湖泊、山区、森林等艰苦的地方钻井时，必需拆装搬迁方便。

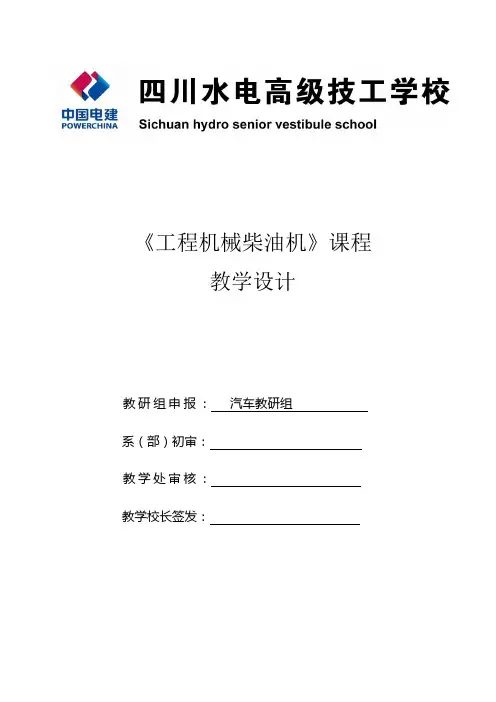

《工程机械柴油机》课程教学设计教研组申报：汽车教研组系（部）初审：教学处审核：教学校长签发：《工程机械柴油机》课程教学实施计划及大纲一、课程名称及代码（一）课程名称工程机械柴油机（二）课程代码：二、适用专业(工种及等级）专业：工程机械维修工种：工程机械维修工等级：中级工（4级）三、课程教学目的《工程机械柴油机》是工程机械维修专业针对工程机械维修岗位能力进行培养的一门核心课程，本课程构建于《机械识图》、《机械基础》、《发动机构造与维修》等课程的基础之上。
通过此课程的学习，学生能独立完成工程机械柴油机维修工作，保证工程机械正常运转性能，以满足客户需要。
在学习过程中培养与客户、同事沟通的能力，养成安全环保，质量意识，通过《工程机械柴油机》的学习，使学生能掌握专业能力，社会能力和方法能力。
其任务是；使学生初步具备工程机械维修技术人才所必须的工程机械柴油机维修基础知识及有关工程机械柴油机维护与保养的基本技能；培养学生用知识解决问题的能力，提高学生的职业素质，为今后进一步的学习实践打下坚实的基础。
《工程机械柴油机》是工程机械维修专业针对工程机械维修工岗位能力进行培养的一门核心课程。
本课程为工程机械维修专业课程，主要培养学生工程机械柴油机维修的基本知识，工程机械柴油机维修与保养的专业能力，同时注重培养学生的社会能力和方法能力。
四、教学任务、内容及能力目标（一）教学任务《工程机械柴油机》主要针对工程机械的动力装置，对工程机械的柴油机维护与维修进行训练，掌握工程机械液柴油机的结构，工作原理及常见故障机理，能够掌握工程机械柴油机维修的一般规律。
本课程的具体目标分为三类指标进行描述；1、知识目标⑴具备与客户的交流与协商能力，能够向客户咨询设备状况，查询设备技术档案，初步评定柴油机技术状况；⑵完成与柴油机相关的维护作业内容；⑶完成与柴油机相关的维修作业内容；⑷完成与柴油机相关的故障诊断作业内容；⑸能正确使用工程机械柴油机维护、维修所需的常用工具、专用工具和检测仪器仪表；⑺能遵守相关法律法规、技术要求，按照正确规范进行操作，保证工程机械柴油机维修质量；⑻能检查工程机械柴油机维修质量，并在工程机械柴油机维修后的移交过程中向客户介绍已完成的工作；⑼能根据环境保护要求处理使用过的辅料、废弃液体及损坏零部件。

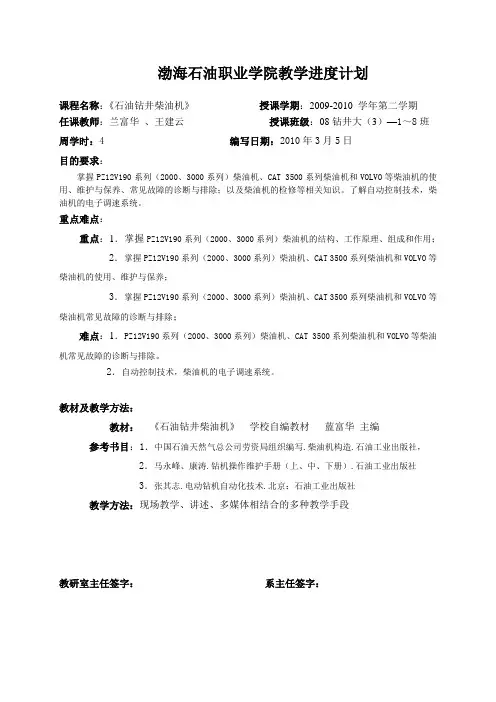

渤海石油职业学院教学进度计划课程名称：《石油钻井柴油机》授课学期：2009-2010 学年第二学期任课教师：兰富华、王建云授课班级：08钻井大（3）—1～8班周学时：4 编写日期：2010年3月5日目的要求：掌握PZ12V190系列（2000、3000系列）柴油机、CAT 3500系列柴油机和VOLVO等柴油机的使用、维护与保养、常见故障的诊断与排除；以及柴油机的检修等相关知识。
了解自动控制技术，柴油机的电子调速系统。
重点难点：重点：1．掌握PZ12V190系列（2000、3000系列）柴油机的结构、工作原理、组成和作用；2．掌握PZ12V190系列（2000、3000系列）柴油机、CAT 3500系列柴油机和VOLVO等柴油机的使用、维护与保养；3．掌握PZ12V190系列（2000、3000系列）柴油机、CAT 3500系列柴油机和VOLVO等柴油机常见故障的诊断与排除；难点：1．PZ12V190系列（2000、3000系列）柴油机、CAT 3500系列柴油机和VOLVO等柴油机常见故障的诊断与排除。
2．自动控制技术，柴油机的电子调速系统。
教材及教学方法：教材：《石油钻井柴油机》学校自编教材蓝富华主编参考书目：1．中国石油天然气总公司劳资局组织编写.柴油机构造.石油工业出版社，2．马永峰、康涛.钻机操作维护手册（上、中、下册）.石油工业出版社3．张其志.电动钻机自动化技术.北京：石油工业出版社教学方法：现场教学、讲述、多媒体相结合的多种教学手段教研室主任签字：系主任签字：课程名称：柴油机教师签名：兰富华、王建云2009～2010年第二学期课程名称：柴油机教师签名：兰富华、王建云2009～2010年第二学期学期教学进度计划课程名称：柴油机教师签名：兰富华、王建云2009～2010年第二学期。
西安石油钻井课程设计一、课程目标知识目标：1. 了解西安石油钻井的基本概念，掌握钻井工程的基本原理。
2. 学习钻井工具的类型及功能，理解钻井过程中各设备的作用。
3. 掌握钻井液的性质及在钻井过程中的作用，了解钻井液的使用要求。
技能目标：1. 培养学生运用所学知识解决实际钻井问题的能力，提高分析和解决问题的技能。
2. 能够根据实际需求选择合适的钻井工具和设备，进行钻井作业的模拟操作。
3. 学会使用钻井液，并能根据实际情况调整钻井液的性能，确保钻井作业的顺利进行。
情感态度价值观目标：1. 培养学生对石油钻井工程的认识和兴趣，激发探索石油科技的热情。
2. 增强学生的安全意识，了解钻井作业中的安全规程，养成严谨、规范的操作习惯。
3. 培养学生的团队合作精神，提高沟通与协作能力，使学生在钻井作业中形成良好的职业素养。
课程性质：本课程为石油工程专业课程，旨在让学生掌握钻井工程的基本知识、技能和方法。
学生特点：学生已具备一定的石油工程基础知识，具有较强的学习能力和实践操作能力。
教学要求：结合课程内容和学生特点，采用理论教学与实践操作相结合的方式，注重培养学生的实际操作能力和综合素质。
通过本课程的学习，使学生能够达到上述课程目标，为将来的石油钻井工作打下坚实基础。
二、教学内容1. 钻井工程基本原理：包括钻井的目的与意义、钻井工程的分类及钻井过程中的关键环节。
- 教材章节：第一章 钻井工程概述- 内容：钻井工程的基本概念、钻井类型、钻井工程的主要流程。
2. 钻井工具与设备：介绍各种钻井工具的类型、结构及功能，以及钻井设备的操作与维护。
- 教材章节：第二章 钻井工具与设备- 内容：钻头、钻杆、钻井泵、绞车等设备的作用、结构及操作要点。
3. 钻井液：讲解钻井液的种类、性质、应用及其在钻井过程中的作用。
- 教材章节：第三章 钻井液- 内容：钻井液的类型、性质、配制方法及其在钻井作业中的应用。
4. 钻井作业实践：结合理论教学，组织学生进行钻井作业模拟操作，提高实际操作能力。

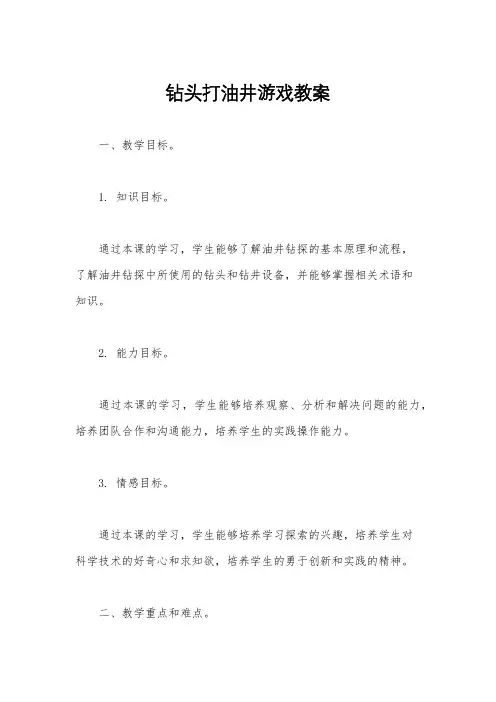

钻头打油井游戏教案一、教学目标。
1. 知识目标。
通过本课的学习，学生能够了解油井钻探的基本原理和流程，了解油井钻探中所使用的钻头和钻井设备，并能够掌握相关术语和知识。
2. 能力目标。
通过本课的学习，学生能够培养观察、分析和解决问题的能力，培养团队合作和沟通能力，培养学生的实践操作能力。
3. 情感目标。
通过本课的学习，学生能够培养学习探索的兴趣，培养学生对科学技术的好奇心和求知欲，培养学生的勇于创新和实践的精神。
二、教学重点和难点。
1. 教学重点。
（1）了解油井钻探的基本原理和流程；（2）了解油井钻探中所使用的钻头和钻井设备；（3）掌握相关术语和知识。
2. 教学难点。
（1）理解油井钻探的原理和流程；（2）掌握钻头和钻井设备的使用方法；（3）运用相关术语和知识进行实际操作。
三、教学过程。
1. 导入新知识。
通过图片、视频等多媒体形式，向学生介绍油井钻探的基本原理和流程，引发学生的好奇心和求知欲。
2. 学习新知识。
（1）讲解油井钻探的基本原理和流程，介绍钻头和钻井设备的种类和用途；（2）学习相关术语和知识，如岩心、钻井液、井口等。
3. 操作实践。
组织学生进行模拟油井钻探实验，让学生分组进行实际操作，体验钻探的过程，掌握钻头和钻井设备的使用方法。
4. 深化拓展。
组织学生进行小组讨论，探讨油井钻探中可能遇到的问题和解决方法，培养学生的分析和解决问题的能力。
5. 总结反思。
让学生总结本节课的学习内容，回顾学习过程中的体会和收获，引导学生对油井钻探进行深入思考和探索。
四、教学手段。
1. 多媒体教学。
通过图片、视频等多媒体形式，直观地向学生展示油井钻探的过程和设备，激发学生的学习兴趣。
2. 实验操作。
组织学生进行模拟油井钻探实验，让学生亲自动手操作，深化对知识的理解和掌握。
3. 小组讨论。
组织学生进行小组讨论，让学生在团队中相互交流、合作，培养学生的团队合作和沟通能力。
4. 提问引导。
通过提问引导学生思考和探索，激发学生对知识的好奇心和求知欲，培养学生的探索精神。

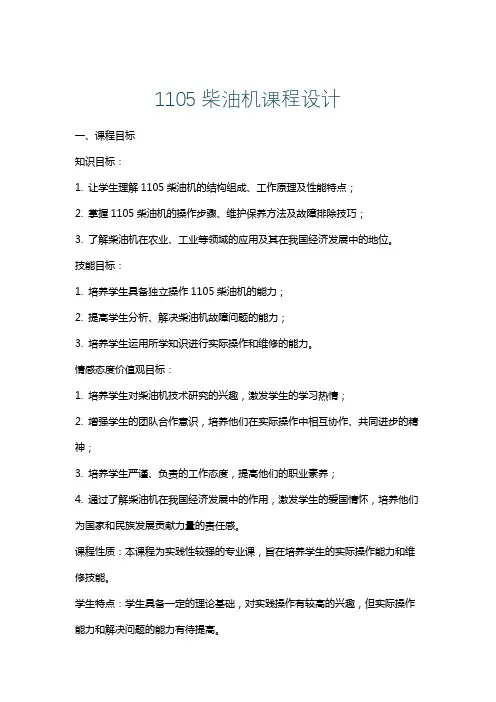

1105柴油机课程设计一、课程目标知识目标：1. 让学生理解1105柴油机的结构组成、工作原理及性能特点；2. 掌握1105柴油机的操作步骤、维护保养方法及故障排除技巧；3. 了解柴油机在农业、工业等领域的应用及其在我国经济发展中的地位。
技能目标：1. 培养学生具备独立操作1105柴油机的能力；2. 提高学生分析、解决柴油机故障问题的能力；3. 培养学生运用所学知识进行实际操作和维修的能力。
情感态度价值观目标：1. 培养学生对柴油机技术研究的兴趣，激发学生的学习热情；2. 增强学生的团队合作意识，培养他们在实际操作中相互协作、共同进步的精神；3. 培养学生严谨、负责的工作态度，提高他们的职业素养；4. 通过了解柴油机在我国经济发展中的作用，激发学生的爱国情怀，培养他们为国家和民族发展贡献力量的责任感。
课程性质：本课程为实践性较强的专业课，旨在培养学生的实际操作能力和维修技能。
学生特点：学生具备一定的理论基础，对实践操作有较高的兴趣，但实际操作能力和解决问题的能力有待提高。
教学要求：结合学生特点和课程性质，注重理论与实践相结合，强化实践操作训练，提高学生的实际操作能力和维修技能。
在教学过程中，注重引导学生主动探究、积极思考，培养他们的自主学习能力。
同时，关注学生的情感态度价值观培养，使他们在掌握技能的同时，形成良好的职业素养。
二、教学内容1. 教材章节：1105柴油机结构原理及维修- 柴油机的基本结构组成及工作原理- 1105柴油机的性能参数与操作方法- 柴油机的日常维护与保养- 柴油机常见故障分析与排除方法2. 教学安排与进度：- 第一节课：柴油机基本结构组成及工作原理- 第二节课：1105柴油机的性能参数与操作方法- 第三节课：柴油机的日常维护与保养- 第四节课：柴油机常见故障分析与排除方法3. 教学内容详细说明：- 柴油机基本结构组成及工作原理：介绍柴油机各部件名称、功能及相互关系，阐述工作原理；- 1105柴油机的性能参数与操作方法：详细讲解1105柴油机的性能参数，教授正确的操作步骤；- 柴油机的日常维护与保养：分析维护保养的重要性，教授具体操作方法；- 柴油机常见故障分析与排除方法：分析典型故障案例，教授故障排除技巧。
第一章绪论§1.1 内燃机概述一、内燃机的基本概念1、发动机：将某种形式的能量→机械能的装置。
（如：风力发动机、水力发动机、电力发动机、热力发动机、原子能发动机等。
）2、热机（热力发动机）：热能→机械能的装置。
（1）内燃机：指燃料在热机内部燃烧的热机。
分为：汽油机、柴油机、煤气机等。
柴油机：指将柴油燃烧所产生的热能通过一定方式转变为机械能，带动其他机械工作的热机。
（2）外燃机：指燃料在热机外部燃烧的热机。
柴油机是当前石油勘探的主要动力设备带动钻机：PZ12V190B、8V190井场发电机组：4125、4135、12V135和6160二、内燃机的发展三、内燃机的分类1、按所用燃料不同分：柴油机、汽油机、天燃气机等2、按点火方式不同分：压燃式、点燃式。
3、按冲程数不同分：二冲程、四冲程内燃机4、按气缸数目不同分：单缸、多缸内燃机5、按冷却方式不同分：水冷、风冷式。
6、按转速高低不同分：高速、中速、低速。
四、构成柴油机的机构和系统1、曲柄连杆机构：热能→机械能2、配气机构与进排气系统：定时地排出废气，吸入新鲜空气，提供燃料燃烧所需的充足氧气3、燃料供给系统：定时定量地向气缸内供应一定压力的柴油，满足燃烧过程的需要。
4、润滑系统：将机油送到柴油机运动部件的摩擦表面，以减少运动动部件的磨损和摩擦阻力。
5、冷却系统：利用冷却介质（水或空气），将受热无零件所吸收的热量及时传送出去，以保证柴油机各零件在高温环境中正常工作6、启动系统：借助外部能源（如压缩空气、电力）带动柴油机转动，使柴油机实现第一次着火。
7、机体组件：构成柴油机骨架，支承所有运动件和辅助系统。
§1.2 柴油机的工作原理一、钻井工作对柴油机的要求1、具有足够的功率；在1103～2942Kw 之间2、具有良好的超载性能；3、具有较宽的调速范围；4、要求经济、可靠、耐用、维修方便、操作简单等。
小 结发动机水力发动机风力发动机原子能发动机 热力发动机（热机） 电力发动机外燃机内燃机………柴油机 汽油机天燃气机2、内燃机的分类方式3、构成柴油机的两大机构、五大系统1、内燃机和柴油机的概念二、柴油机的工作原理和工作过程 1、基本工作原理使柴油在汽缸内燃烧，将燃料的化学能转变为热能，并利用燃气为介质，再将热能转变为机械能。
2、工作过程：进气→压缩→燃烧膨胀（工作过程） →排气过程 三、柴油机常用名词术语 1、上止点（上死点） 2、下止点（下死点） 3、冲程（行程）：S=2r r —曲柄半径 4、缸径：指汽缸的直径5、汽缸工作容积（活塞排量）：Vh=π／4D ²S ×106、燃烧室容积： Vc7、汽缸总容积：Va= Vh+ Vc 8、压缩比：ε= Va ／Vc,柴油机： ε= 12～22； 汽油机： ε= 5～9上止点 下止点行程 汽缸工作容积燃烧室容积汽缸总容积9、压缩室高度（余隙高度或上量）：活塞位于上止点时，活塞顶平面与汽缸盖底平面之间的距离。
10、最大爆发压力：燃料燃烧时产生的气体压力的最大值11、平均有效压力：假定一个在整个活塞行程内大小不变的压力作用在活塞上，使活塞在一个行程内所做的功与整个工作循环所做的有效功相等。
这个假定的压力就叫平均有效压力。
12、活塞平均速度：活塞速度的平均值。
13、强化指标：活塞平均速度与平均有效压力的乘积。
四、单缸四冲程柴油机工作原理四冲程柴油机：指每完成一个工作循环（即完成进气、压缩、工作、排气四个过程）活塞要连续运行四个冲程（曲轴转两圈）的柴油机。
第一冲程：进气冲程。
活塞由上止点→下止点第二冲程：压缩冲程。
活塞由下止点→上止点第三冲程：工作冲程（燃烧膨胀冲程）活塞由上止点→下止点第四冲程：排气冲程。
活塞由下止点→上止点提问：（1）怎样实现柴油机的连续工作循环呢？（2）二冲程柴油机完成一个工作循环，曲轴转几圈？实际中：进、排气门早开，晚关五、多缸柴油机的工作1、多缸柴油机：指由若干个（2个以上）相同的单缸排在一个机体上共用一根曲轴输出动力的柴油机。
常用：四缸、六缸、八缸及十二缸四冲程柴油机。
分为：（1）直列式柴油机（2）V型柴油机2、多缸柴油机工作顺序（点火顺序）指各缸工作冲程（燃烧膨胀冲程）发生的顺序。
点火间隔角：φ=720°／i ； 式中i —气缸数 （1）4125型柴油机： φ =720°／4=180° 点火顺序为：1-3-4-2或1-2-4-3（2）6135型柴油机： φ =720° ／6=120° 点火顺序为：1-5-3-6-2-4或1-4-2-6-5. （3）Z12V190B 柴油机： φ =720°／12=60° 点火顺序为：1-8-5-10-3-7-6-11-2-9-4-12常用柴油机气缸编号：右功率输出端右各缸工作情况：表1-1§1.3 柴油机的主要性能指标及型号编制规则一、主要性能指标1、功率：单位时间内所作的功，用¡°N ¡±表示。
指示功率：Ni有效功率：Ne,柴油机从曲轴上向外输出的净功率。
（1）15分钟功率 （2）1小时功率（3）12小时功率（额定功率）（4）持续功率（持久功率）2、有效燃油消耗率（ge ）指单位有效功率在单位时间内所消耗的燃油量。
ge=Gr ∕Ne ×10³ g ∕(kw.h)式中：Gr —柴油机每小时的燃油消耗率，公斤／小时 3、有效扭矩（Me ）指柴油机飞轮端对外输出的扭矩，单位为N ·m 4、有效热效率（ηe ）： ηe =0.3～0.45之间。
5、机械效率（ ηm ）：ηm=Ne ∕Ni二、内燃机名称和型号编制规则1、内燃机的名称PZ12V190B 型柴油机额定功率：882.6Kw 持久功率：794Kw按所采用的燃料来命名。
如柴油机、汽油机、天燃气机、煤气机、沼气机、双燃料发动机等。
2、内燃机型号由数字和汉语拼音字母及GB1883中关于气缸布置所规定的象形字符号组成。
包括气缸数、机型系列、变型符号及用途和结构特点等内容组成。
GB725-91规定主要内容如下：首部+中部+后部+尾部首部 缸数符号（、 、 ）汽缸布置形式符号冲程符号（四冲程不标、E -二冲程）径符号（气缸直径mm)中部 46 12途特征符号（基本型略）构特征符号（水冷略、F -风冷、Z -增压）后部区分符号（标定转速符号）尾部例：（1）6 135 Z 柴油机增压气缸直径135mm六缸四冲程（2）Z 12 V 190 B 柴油机（3）Z8V190MD-1柴油机表示转速为1200r／min、沙漠地区发电机组用、八缸四冲程V型、缸径190mm的增压柴油机总结1、内燃机和柴油机的概念2、柴油机的基本名词术语（上、下止点，冲程和压缩比）3、单缸四冲程柴油机的工作原理和过程4、多缸柴油机的点火顺序和发火间隔角5、柴油机的型号含义：4135、6135、PZ12V190B6、组成PZ12V190B 型柴油机的机构、系统及作用§2.3 配气机构与进排气系统一、配气机构1、功用按照柴油机各缸工作顺序，定时地打开和关闭进、排气门，以保证吸足新鲜空气，并把燃烧后的废气排出。
2、组成及原理由凸轮轴、挺柱、推杆、气门摇臂、气门组件等组成。
3、Z12V190B 型柴油机配气机构（顶置式）气 门气门导管气门弹簧（1）气门组件①气门：控制进、排气道的开启和关闭。
分进、排气门使用中进、排气门不能互换，其中进气门杆顶部加工有一细环形槽以区别。
②气门导管：控制气门运动，保证气门落座准确③气门弹簧及锁紧装置保证气门驱动机构不因运动件的质量灌性力使各构件在接触处分离；气门关闭时保持气门与气门座之间严密密封。
图2-30（2）气门驱动机构①凸轮轴：通过传动件准确地按一定时间控制气门的开启与关闭，保证按一定规律进行换气。
②挺柱：将凸轮的推力通过推杆和摇臂传到气门。
结构：平面、滚子、摇臂滚子。
③推杆：中空细长杆，一端球头、一端球状凹坑④摇臂：长臂、短臂。
二、配气相位与气门间隙1、配气相位用曲轴转角来表示进、排气门的开闭时刻和持续时间称配气相位。
2、气门间隙：一般指气门杆顶端与摇臂之间的间隙。
用c表示。
气门间隙不宜过大或过小。
一般c=0.25～0.45。
排气门间隙略比进气门大些Z12V190B柴油机：进气门：c1=0.43mm，排气门：c1=0.48mm小结（1）配气机构的组成及功用Z12V190B柴油机配气机构：顶置式，四气门：两进两排（2）Z12V190B柴油机进、排气门的区别方法进、排气门不能互换（3）Z12V190B柴油机的气门间隙及测量进气门：0.43mm，排气门：0.48mm。
（4）配气相位：进、排气门要早开晚闭三、齿轮系与进排气系统1、齿轮系（柴油机的传动系统）（1）功用：将曲轴的运动传到各辅助系统（如凸轮轴、喷油泵、机油泵、水泵等）带动他们运转。
（2）组成：图2-38.（胶片）2、进气系统(1)功用：把新鲜空气经过滤清净化后，送入气缸内，以满足柴油机工作所需的空气。
(2)组成：由空气滤清器、进气菅及气缸盖中的进气道等零部件组成。
Z12V190B柴油机进气系统（增压、中冷形式）：（1）空气滤清器（复合式）图2-40（2）防爆装置：当柴油机发生机械故障或在工作环境中出现可燃气体时，能够迅速切断柴油机进气通路，使柴油机紧急停车。
图2-413、排气系统功用：排出柴油机燃烧后的废气，降低噪音，增加安全性组成：包括气缸盖中的排气道、排气管和消音灭火器等组成§2.4 燃料供给系统一、燃料供给系统的作用、组成1、作用：根据柴油机的工况要求，定时、定量、定压的将柴油喷入燃烧室内，并使其雾化且与空气充分混合，以实现燃烧、做功过程；同时，通过系统内的喷油泵及调速器的作用，以控制柴油机在给定工况下稳定运行。
2、组成：由燃油箱、输油泵、柴油滤清器、喷油泵、喷油调速器和燃油输送管系等组成。
3、Z12V190B柴油机燃油路线：高压油泵二、Z12190B柴油机燃料供给系统零部件1、低压油路部件①油箱：贮存燃油，容量为柴油机能工作8～10小时②输油泵：保证连续向喷油泵供燃油。
摆线转子输油泵③柴油滤清器：清除柴油中的杂质，保证燃料供给系统正常工作。
2、高压油路部件①高压油泵（喷油泵)：柴油机的心脏，常用柱塞式喷油泵②调速器：机械式、气动式、液压式。
常用机械式。
③喷油器：将燃油雾化成较细的油滴以利着火燃烧，同时使 喷柱的形状同燃烧室形状适当配合。
Z12V190B 型柴油机润滑系统一、润滑系统的作用向柴油机各摩擦表面提供充足的机油，以减小磨损，保证其正常工作。
同时还具有散热、清洁、密封和防腐蚀作用二、润滑方式飞濺润滑、压力润滑、复合润滑、滴油润滑四种方式。
