水泵变频器控制电路图

多台水泵的变频恒压控制系统解决案例对于多台水泵的供水系统，除了上述的控制过程外，还有一个增减泵的控制，一般情况下需要增加一个plc（或类似的控制装置）。

其控制过程为：当管网压力PV低于设定压力SV时，PID输出增加，变频器频率增加，电动转速增加，随着水泵的加速，PV增加，PID的输出一直增大到最大(20mA)时，变频器的输出频率达到最高频率(50Hz)，水泵转速达到额定转速；如果PV仍低于SV，则PID输出压力低的报警（开关量）信号，PLC接到该压力低报警信号，延时一定的时间（一般为30s~15min）；如果PV一直小于SV，则说明一台水泵已经不够用了，应使PLC控制第二台水泵投入运行，一直到开泵台数满足要求为止，PV值基本稳定在SV值附近。

当管网压力PV大于设定值SV时，如果PID的输出已经最小(4mA)，调速水泵停止运行，如果此时PV仍大于SV，则PID输出压力高的报警信号，PLC接收到此输入信号，延时一定的时间(30s~15min)，PLC 控制关掉一台水泵，知道关泵台数满足要求为止，PV值基本稳定在SV值附近。

案例分享以3台泵为例，3台泵的恒压变频控制系统电气控制图如下图所示。

目前，很多变频器本身自带PID和PLC，这样造价也低，所以在选型时可以选择这样的变频器，如富士公司的FRENIC5000-P11变频器、西门子公司的M430变频器和爱默生公司的TD2100变频器等。

在图中，万能转换开关SA2在右边“手动”位置时，①和②接通，③和④接通，⑤和⑥断开，按下起动按钮SB2，交流接触器KM1吸合，电动机M1工频起动；按下停止按钮SB1，交流接触器KM1释放，电动机M1停止运行；按下起动按钮SB4，交流接触器KM2吸合，电动机M2工频起动；按下停止按钮SB3，交流接触器KM2释放，电动机M2停止运行。

在图中，万能转换开关SA2在左边“自动”位置时，①和②断开，③和④断开，⑤和⑥接通，KA3吸合，PLC控制变频器的起动，PID的压力高报警信号和压力低报警信号接在PLC的输入端，PLC测量到压力高报警信号或压力低报警信号，如果一直存在该信号，延时一定时间，则PLC控制电动机M1和电动机M2起动或停止。

变频器的控制电路及几种常见故障分析变频器的控制电路及几种常见故障分析1、引言随着变频器在工业生产中日益广泛的应用，了解变频器的结构，主要器件的电气特性和一些常用参数的作用及其常见故障对于实际工作越来越重要。

2、变频器控制电路给异步电动机供电（电压、频率可调）的主电路提供控制信号的网络，称为控制回路，控制电路由频率，电压的运算电路，主电路的电压，电流检测电路，电动机的速度检测电路，将运算电路的控制信号进行放大的驱动电路，以及逆变器和电动机的保护电路等组成。

无速度检测电路为开环控；在控制电路增加了速度检测电路，即增加速度指令，可以对异步电动机的速度进行更精确的闭环控制。

（1）运算电路将外部的速度，转矩等指令同检测电路的电流，电压信号进行比较运算，决定逆变器的输出电压、频率。

（2）电压、电流检测电路为与主回路电位隔离检测电压，电流等。

（3）驱动电路为驱动主电路器件的电路，它与控制电路隔离，控制主电路器件的导通与关断。

（4）I/O电路使变频更好地人机交互，其具有多信号（比如运行多段速度运行等）的输入，还有各种内部参数（比如电流，频率，保护动作驱动等）的输入。

（5）速度检测电路将装在异步电动机轴上的速度检测器（TG、PLG等）的信号设为速度信号，送入运算回路，根据指令和运算可使电动机按指令速度运转。

（6）保护电路检测主电路的电压、电流等。

当发生过载或过电压等异常时，为了防止逆变器和异步电动机损坏，使逆变器停止工作或抑制电压，电流值。

逆变器控制电路中的保护电路，可分为逆变器保护和异步电动机保护两种，保护功能如下：（1）逆变器保护①瞬时过电流保护，用于逆变电流负载侧短路等，流过逆变电器回件的电流达到异常值（超过容许值）时，瞬时停止逆变器运转，切断电流，变流器的输出电流达到异常值，也得同样停止逆变器运转。

②过载保护，逆变器输出电流超过额定值，且持续流通超过规定时间，为防止逆变器器件、电线等损坏，要停止运转，恰当的保护需要反时限特性，采用热继电器或电子热保护，过载是由于负载的GD2（惯性）过大或因负载过大使电动机堵转而产生。

变频调速在恒压供水系统中的应用目前，变频调速已经被广泛地应用在城市供水系统中，变频调速在恒压供水系统中以其节能、安全、技术先进、供水质量高特点在城市供水中广泛应用。

变频调速恒压供水系统实现水泵电机的无级调速，依据用水量发生变化引起管网压力发生变化，自动调节供水系统设备运行参数，在用水量发生变化时保持管道水压恒定。

很好地解决了城市自来水管网压力不能满足日常用水要求和城市消防用水的需】【求12。

解决了利用阀门控制水量消耗能源的供水调节方式，是取代水塔、高地水池、高位水箱、加压气罐等给水设备的先进型供水控制设备。

〔一〕控制系统原理变频调速恒压供水系统主要由出水管压力变送器、PID 调节器、PLC 可编程控制器、变频器、仪表、水泵机组、电脑、低压电器等组成。

蓄水池或吸水井的水经加压泵送入城市管网，通过压力变送器接入出水管压力信号，传递给PID 调节器，由PID 调节器将管网传输来的压力信号与预先设定的压力信号比较运算后输送给变频器一个转速控制信号，同时PID 调节器输送给可编程控制器PLC 压力控制信号。

由可编程控制器PLC 实现对加压泵的变频运行或工频运行的自动控制。

变频调速恒压供水装置应用于水泵调速节能效果非常显著。

变频调速恒压供水装置可根据用户需要设置恒压值，实现恒压供水的目的。

当供水能力与用水量平衡时变频装置工作在恒压值上，假设用水量减少时，供水流量g Q 大于用水量y Q 则供水压力g P 升高，引起反馈压力信号增加，反馈压力信号与PID 调节器预先设定目标信号比较后的合成信号下降，PID 调节器传输给变频器的转速控制信号减小，变频器输出频率b F 下降引起加压泵电机转速n 下降，由于电动机转速n 下降引起加压泵供水流量g Q 下降直到管道压力信号回到预先设定的目标值，供水能力与用水流量又重新平衡y g Q Q 。

假设用水量增大时，供水流量g Q 小于用水流量y Q ，则供水压力g P 下降，引起反馈压力信号值减小，反馈压力信号与PID 调节器预先设定目标信号比较后的合成信号上升， PID调节器传输给变频器的转速控制信号增大，变频器输出频率Fb上升引起加压泵电机转速n 上升，由于电动机转速n上升引起加压泵供水流量g Q上升直到管道压力信号回到预先设定的目标值，供水能力等于用水流量yQ ，又到达新的平衡实现恒压供水。

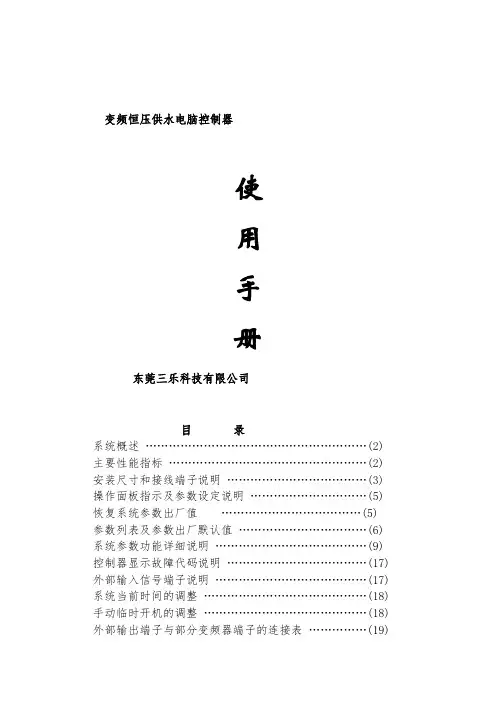

变频恒压供水电脑控制器使用手册东莞三乐科技有限公司目录系统概述 (2)主要性能指标 (2)安装尺寸和接线端子说明 (3)操作面板指示及参数设定说明 (5)恢复系统参数出厂值 (5)参数列表及参数出厂默认值 (6)系统参数功能详细说明 (9)控制器显示故障代码说明 (17)外部输入信号端子说明 (17)系统当前时间的调整 (18)手动临时开机的调整 (18)外部输出端子与部分变频器端子的连接表 (19)4-20mA压力变送器的连接方法 (20)RS485远程通讯接口 (20)一、系统概述SL-3000系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的电脑控制器，可与各种品牌的变频器配套使用。

具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。

二、主要性能指标1.可编程设定多种泵工作方式，最多可拖拖五台泵（1变频+4台工频）；2.配备RS485远程通讯接口，标准组态软件支持远程通讯；3.参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，双看门狗电路，采用数字滤波及多项抗干扰措施，防止软件跑飞；5.可接无源远传压力表、有源电压及电流型压力变送器；6.“0~10V输出控制频率电压为DC 0-10V, 也可设定为DC 0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵和退泵功能，不用的泵可以设定退出循环；9.具有第二压力（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.系统补水控制时，具有超压自动泄水设定和控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有分时分压供水控制功能，最多有六段时间控制；18.具有上限保护压力控制功能，超压自动停泵；19.系统运行状态和故障状态汉字提示，运行状况一目了然；三、安装尺寸和接线端子说明1.控制器外形尺寸: 160mm×80mm×90mm2.控制柜面板开口尺寸151mm×75mm，面板卡入式安装。

V20-变频器PID-控制恒压供水操作指南1.硬件接线西门子基本型变频器SINAMICS V20 可应用于恒压供水系统，本文提供具体的接线及简单操作流程。

通过BOP设置固定的压力目标值，使用4~20mA管道压力反馈仪表构成的PID控制恒压供水系统的接线如下图所示：图1-1.V20变频器用于恒压供水典型接线2调试步骤2.1 工厂复位当调试变频器时，建议执行工厂复位操作：P0010 = 30P0970 = 1(显示50? 时按下OK按钮选择输入频率，直接转至P304进入快速调试。

)2.2 快速调试表2-1 快速调试参数操作流程参数功能设置P0003 访问级别=3 （专家级）P0010 调试参数= 1 （快速调试）P0100 50 / 60 Hz 频率选择根据需要设置参数值：=0: 欧洲[kW] ，50 Hz （工厂缺省值）=1: 北美[hp] ，60 HzP0304[0] 电机额定电压[V] 范围：10 (2000)说明：输入的铭牌数据必须与电机接线（星形/ 三角形）一致P0305[0] 电机额定电流[A] 范围：0.01 (10000)说明：输入的铭牌数据必须与电机接线（星形/ 三角形）一致P0307[0] 电机额定功率[kW / hp] 范围：0.01 ... 2000.0说明：如P0100 = 0 或2 ，电机功率单位为[kW]如P0100 = 1 ，电机功率单位为[hp]P0308[0] 电机额定功率因数（cosφ ）范围：0.000 ... 1.000说明：此参数仅当P0100 = 0 或 2 时可见P0309[0] 电机额定效率[%] 范围：0.0 ... 99.9说明：仅当P0100 = 1 时可见此参数设为0 时内部计算其值。

P0310[0] 电机额定频率[Hz] 范围：12.00 ... 599.00P0311[0] 电机额定转速[RPM] 范围：0 (40000)P0314[0] 电机极对数设置为0时内部计算其值。

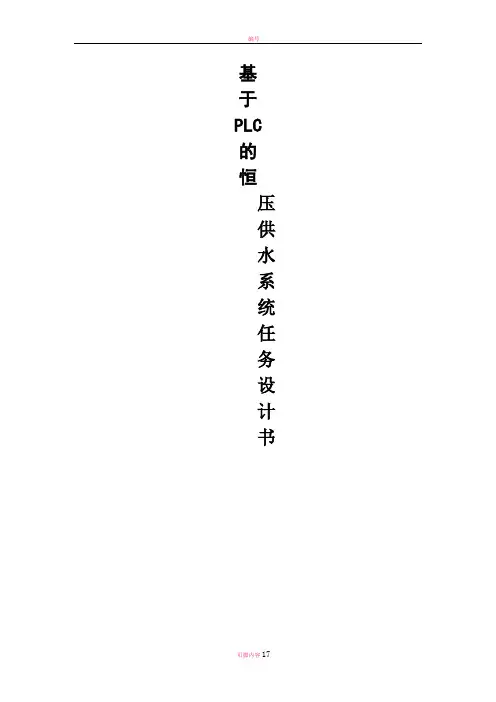

基于PLC 的恒压供水系统任务设计书基于PLC的恒压供水系统任务设计书一、系统概述众所周知，水是生产生活中不可缺少的重要组成部分，在节水节能己成为时代特征的现实条件下，我们这个水资源和电能短缺的国家，长期以来在市政供水、高层建筑供水、工业生产循环供水等方面技术一直比较落后，自动化程度低。

主要表现在用水高峰期，水的供给量常常低于需求量，出现水压降低供不应求的现象，而在用水低峰期，水的供给量常常高于需求量，出现水压升高供过于求的情况，此时将会造成能量的浪费，同时有可能导致水管爆破和用水设备的损坏。

在此情况下，我们小组讨论并设计了该“基于PLC的恒压供水系统”。

本文根据中国城市小区的供水要求，设计了一套基于PLC的变频调速恒压供水系统。

变频恒压供水系统由可编程控制器、变频器、水泵机组、压力传感器等构成。

本系统包含三台水泵电机，它们组成变频循环运行方式。

采用变频器实现对三相水泵电机的软启动和变频调速，运行切换采用“先启先停”的原则。

压力传感器检测当前水压信号，送入PLC与设定值比较后进行PID运算，从而控制变频器的输出电压和频率，进而改变水泵电机的转速来改变供水量，最终保持管网压力稳定在设定值附近。

二、总体方案设计PLC控制变频恒压供水系统主要有变频器、可编程控制器、压力变送器和现场的水泵机组一起组成一个完整的闭环调节系统，该系统的控制流程图如图1所示：图1变频恒压供水系统控制流程图从图中可看出，系统可分为：执行机构、信号检测机构、控制机构三大部分，具体为：(l) 执行机构：执行机构是由一组水泵组成，它们用于将水供入用户管网，其中由一台变频泵和两台工频泵构成，变频泵是由变频调速器控制、可以进行变频调整的水泵，用以根据用水量的变化改变电机的转速，以维持管网的水压恒定；工频泵只运行于启、停两种工作状态，用以在用水量很大（变频泵达到工频运行状态都无法满足用水要求时）的情况下投入工作。

(2) 信号检测机构：在系统控制过程中，需要检测的信号包括管网水压信号、水池水位信号和报警信号。

ABB变频器ACS510的SPFC功能在多泵恒压供水系统中的实现一、前言北京ABB电气传动系统有限公司，作为全球传动行业的龙头企业，它的产品广泛地用于各行各业之中。

ACS510 作为其中的一款产品广泛地用于工业领域，还针对风机、水泵应用做了特别的优化，典型的应用包括恒压供水，冷却风机，铁和隧道通风机等等。

ACS510产品系列功率范围从0.75 KW至132 KW。

不仅性能稳定，质量可靠，而且功能强大，它的SPFC(循环软启动控制)功能很方便实现恒压供水系统，无需要使用额外的PLC。

二、ABB ACS510变频器特点简介1.完美匹配风机水泵：●增强的PFC应用：最多可控制7 (1+6) 各水泵：能切换更多的泵。

●SPFC：循环软启功能：可依次调节每个泵，最多可拖动6台水泵，无须使用额外的PLC。

●多点U/F曲线：可自由定义5段U/F曲线；可灵活广泛的应用。

●超越模式：应用于隧道风机的火灾模式；应用于紧急情况下。

●PID调节器：两个独立的内置PID控制器，PID1和PID2。

2.更经济：●直觉特性：噪音最优化，当传动温度降低时增加开关频率；可控的冷却风机，仅在需要时启动；可随机分布开关频率，从而降低噪音，极大改善了电机噪音，降低了传动噪音并提高功效。

●连接性：简单安装，可并排安装，容易连接电缆，通过多种I/O连接和即插式可选件方便地连接到现场总线系统上；减少安装时间，节约安装空间，可靠的电缆连接。

3.更环保●EMC:适用于第一及第二环境的RFI滤波器为标配；不需要额外的外部滤波器。

●电抗器：变感电抗器：根据不同的负载匹配电感量，因此抑制和减少谐波，降低总谐波。

三SPFC功能概述SPFC 功能，又称循环软启动功能，内置在ACS510变频器中。

该功能不同于PFC功能之处在于，SPFC功能每次启动新电机的时候，都是用变频器来启动的，而变频器刚刚拖动过的电机，将投切到工频上。

下面将以1台ACS510变频器拖动3台水泵为例介绍SPFC功能在恒压供水系统中的实现。

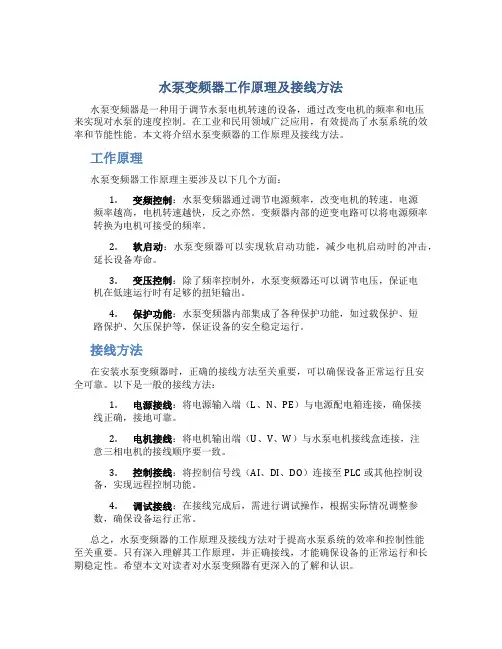

水泵变频器工作原理及接线方法水泵变频器是一种用于调节水泵电机转速的设备，通过改变电机的频率和电压来实现对水泵的速度控制。

在工业和民用领域广泛应用，有效提高了水泵系统的效率和节能性能。

本文将介绍水泵变频器的工作原理及接线方法。

工作原理水泵变频器工作原理主要涉及以下几个方面：1.变频控制：水泵变频器通过调节电源频率，改变电机的转速。

电源频率越高，电机转速越快，反之亦然。

变频器内部的逆变电路可以将电源频率转换为电机可接受的频率。

2.软启动：水泵变频器可以实现软启动功能，减少电机启动时的冲击，延长设备寿命。

3.变压控制：除了频率控制外，水泵变频器还可以调节电压，保证电机在低速运行时有足够的扭矩输出。

4.保护功能：水泵变频器内部集成了各种保护功能，如过载保护、短路保护、欠压保护等，保证设备的安全稳定运行。

接线方法在安装水泵变频器时，正确的接线方法至关重要，可以确保设备正常运行且安全可靠。

以下是一般的接线方法：1.电源接线：将电源输入端（L、N、PE）与电源配电箱连接，确保接线正确，接地可靠。

2.电机接线：将电机输出端（U、V、W）与水泵电机接线盒连接，注意三相电机的接线顺序要一致。

3.控制接线：将控制信号线（AI、DI、DO）连接至PLC或其他控制设备，实现远程控制功能。

4.调试接线：在接线完成后，需进行调试操作，根据实际情况调整参数，确保设备运行正常。

总之，水泵变频器的工作原理及接线方法对于提高水泵系统的效率和控制性能至关重要。

只有深入理解其工作原理，并正确接线，才能确保设备的正常运行和长期稳定性。

希望本文对读者对水泵变频器有更深入的了解和认识。

变频恒压供水一拖二PLC 程序解析——PLC 步进指令应用实例之一一、变频恒压供水系统主电路和控制线路图：PEL3L2L1源电压指示作电流指示泵变频运行泵变频运行泵工频运行泵工频运行制电源体散热风机此系统是2000年前后，由上海博源自动化有限公司制作的（很想念他们，多年未联系了）。

主电路结构为变频一拖二形式。

控制原理简述如下： 系统由变频器、PLC 和两台水泵构成。

利用了变频器控制电路的PID 等相关功能，和PLC 配合实施变频一拖二自动恒压力供水。

具有自动/手动切换功能。

变频故障时，可切换到手动控制水泵运行。

控制过程：水路管网压力低时，变频器启动1#泵，至全速运行一段时间后，由远传压力表来的压力信号仍未到达设定值时，PLC 控制1#泵由变频切换到工运行，然后变频启动2#泵运行，据管网压力情况随机调整2#泵的转速，来达到恒压供水的目的。

当用水量变小，管网压力变高时，2#泵降为零速时，管网压力仍高，则PLC 控制停掉1#工频泵，由2#泵实施恒压供水。

至管网压力又低时，将2#泵由变频切为工频运行，变频器启动1#泵，调整1#泵的转速，维修恒压供水。

如此循环不已。

需要说明一下的是：变频器必须设置好PID 运行的相关参数，和配合PLC 控制的相关工作状态触点输出。

详细调整，参见东元M7200的说明书。

在本例中，须大致调整以下几个参数。

1、设置变频器启/停控制为外部端子运行；2、设置为自由停车方式，以避免变频/工频切换时造成对变频器输出端的冲击；3、设置PID 运行方式，压力设定值由AUX 端子进入。

反馈信号由VIN 端子进入；4、对变频器控制端子——输出端子的设置。

设定RA 、RC 为变频故障时，触点动作输出；设定R2A 、R2C 为变频零速时，触点动作输出；设定DO1、DOG 为变频器全速（频率到达）时，触点动作输出。

变频器零速信号变频器频率到达信手动/自动自动启动自动停止1#泵变频运行2#泵变频运行故障信号输入R200变频器故障信号1#泵工频故障2#泵工频故障变频器运转指令1#泵变频自动运行控制自动/手动控制1#泵工频手动运行控制2#泵变频自动运行控制2#泵工频手动运行控制1#泵变频自动运行2#泵变频自动运行1#泵变频自动运行2#泵变频自动运行1#泵工频运行指示2#泵工频运行指示故障指示上图为PLC 控制接线图。

2 水泵变频运行分析的误区2.1 有很多人在水泵变频运行的分析中都习惯引用风机水泵中的比例定律流量比例定律q1/q2=n1/n2扬程比例定律h1/h2=(n1/n2)2轴功率比例定律p1/p2=(n1/n2)3并由此得出结论:水泵的流量与转速成正比，水泵的扬程与转速的平方成正比，水泵的输出功率与转速的3次方成正比。

以上结论确实是由风机和水泵的比例定律中引导出来的，但是却无法解释如下问题:(1) 为什么水泵变频运行时频率在30~35hz以上时才出水？(2) 为什么水泵在不出水时电流和功率极小，一旦出水时电流和功率会有一个突跳，然后才随着转速的升高而升高？2.2 绘制水泵的性能特性曲线和管道阻力曲线很多人绘制出水泵的性能特性曲线和管道阻力曲线如图1所示。

图1 水泵的特性曲线图1中，水泵在工频运行的特性曲线为f1，额定工作点为a，额定流量qa，额定扬程ha，管网理想阻力曲线r1=kq与流量q成正比。

采用节流调节时的实际管网阻力曲线r2，工作点为b，流量qb，扬程hb。

采用变频调速且没有节流的特性曲线f2，理想工作点为c，流量qc，扬程hc;这里qb=qc。

按图1中所示曲线，要想用调速的方法将流量降到零，必须将变频器的频率也降到零，但这与实际情况是不相符的。

实际水泵变频调速时，频率降到30~35hz以下时就不出水了，流量已经降到零。

2.3 变频泵与工频泵并联变频泵与工频泵并联运行时，由于工频泵出口压力大，变频泵出口压力小，因此怀疑变频泵是否会不出水？是否工频泵的水会向变频泵倒灌？3 以上分析的误区(1) 相似定律确实是风机水泵在理论分析当中的一条很重要的定律，它表明相似泵(或风机)在相似工况下运行时，对应各参数之相互关系的计算公式。

而比例定律是相似定律作为特例演变而来的。

即两台完全相同的泵在相同的工况条件下，输送相同的流体，且泵的直径和输送流体的密度不变，仅仅转速不同时，水泵的流量、扬程和功率与转速之间的关系。

消防泵控制柜接线图、原理图及电路图产品概述1、产品用途：仅为只有一路电源的消防设施或一级负荷中的电动机提供一种可变频的三相应急电源系统，以解决电动机的应急供电及其启动过程中对供电设备的冲击。

如：水泵、风机的电动机或其它设备的电动机。

2、具体规格有：3.7、5.5、7.5、11、15、18.5、22、30、37、45、55、75、93、110、132、160、187、200、220、250、280、315、400KV A等。

3、安装形式：落地式(标准配电柜)4、备用时间：可按设计要求配置备用时间。

设计“五合一”规格、型号的标定示例：KM-YJS/P-15KVA，可变频三相应急电源，输出PWM波，额定适用电机容量15KVA。

KM-YJS/P-15KVA/SHL，互投装置，输出额定容量15KVA。

注：1、KM-YJS/P系列仅用于一对一的拖动电机，KM-YJS/P系列自带变频启动功能。

2、自动互投装置为选用件，KM-YJS/P系列自身带消防联动。

3、选用KM-YJS/P系列电源其具体规格的输出额定容量与电机负载为1：1即可。

例：负载50KVA( 电机负载 ) 采用本电源则选用KM-YJS/P-50KVA。

4、同等容量FEPS，KM-YJS/P系列价格一般不高于KM-YJS/S系列FEPS。

KM-YJS/P 系列FEPS产品的原理图1、单逆变单台负载原理及接线图说明：当三相输入电正常时经整流给逆变器提供直流电，同时充电器对电池组充电；如果当三相输入电停电或者低于380V-15%时，KM1吸合由电池组给逆变器提供直流电。

当需要电机负载工作时，给予启动信号 ( 如运行信号、远程控制、消防联动信号 )，逆变器立即输出。

从OHZ-50HZ变频电能给电动机进行变频启动，当其频率达到50HZ后保持正常运行。

手动 /自动选择转换开关，在自动位置可进行远程控制和消防联动( DC24)操作，在手动位置可进行本机操作，此时远程控制和消防联动不能进行操作，运行信号和手动或者自动位置消防中心可监控。

变频器一拖二水泵的控制原理
本系统涉及到一台变频器和两台水泵，主要通过变频器对水泵的控制来实现一拖二的
工作方式。

以下为该系统的控制原理：
1. 水泵选择：首先通过变频器的控制面板进行选择，确定要工作的水泵数量和模
式。

2. 电源连接：将变频器与电源连接，确保供电正常。

3. 传感器安装：根据需要安装液位传感器和压力传感器，以获取水泵工作状态和水
流情况的反馈信号。

4. 信号输入：将传感器输出信号连接至变频器的对应输入端口，以便变频器实时获
取水泵状态信息。

5. 参数设置：通过变频器的控制面板，设置所需的水泵运行参数，包括启动频率、
运行频率范围、运行时间和停止时间等。

6. 水泵控制：根据变频器接收到的传感器信号和参数设置，自动控制水泵的启动和
停止。

当水位低于或高于设定值，或者压力达到设定范围，变频器将相应地控制水泵的启
动或停止。

7. 保护功能：变频器还具有多种保护功能，包括过载保护、短路保护、过温保护等。

当检测到异常情况时，变频器将发送警报信号，并采取相应的保护措施，确保系统安全稳
定运行。

通过上述原理，变频器一拖二水泵控制系统可以实现对两台水泵的自动控制，根据实
际需要进行启停，并实时监测水泵运行状态，保障水流量和水压的稳定运行。

ABB变频器ACS510的SPFC功能在多泵恒压供水系统中的实现一、前言北京ABB电气传动系统有限公司，作为全球传动行业的龙头企业，它的产品广泛地用于各行各业之中。

ACS510 作为其中的一款产品广泛地用于工业领域，还针对风机、水泵应用做了特别的优化，典型的应用包括恒压供水，冷却风机，铁和隧道通风机等等。

ACS510产品系列功率范围从0.75 KW至132 KW。

不仅性能稳定，质量可靠，而且功能强大，它的SPFC(循环软启动控制)功能很方便实现恒压供水系统，无需要使用额外的PLC。

二、ABB ACS510变频器特点简介1.完美匹配风机水泵：●增强的PFC应用：最多可控制7 (1+6) 各水泵：能切换更多的泵。

●SPFC：循环软启功能：可依次调节每个泵，最多可拖动6台水泵，无须使用额外的PLC。

●多点U/F曲线：可自由定义5段U/F曲线；可灵活广泛的应用。

●超越模式：应用于隧道风机的火灾模式；应用于紧急情况下。

●PID调节器：两个独立的内置PID控制器，PID1和PID2。

2.更经济：●直觉特性：噪音最优化，当传动温度降低时增加开关频率；可控的冷却风机，仅在需要时启动；可随机分布开关频率，从而降低噪音，极大改善了电机噪音，降低了传动噪音并提高功效。

●连接性：简单安装，可并排安装，容易连接电缆，通过多种I/O连接和即插式可选件方便地连接到现场总线系统上；减少安装时间，节约安装空间，可靠的电缆连接。

3.更环保●EMC:适用于第一及第二环境的RFI滤波器为标配；不需要额外的外部滤波器。

●电抗器：变感电抗器：根据不同的负载匹配电感量，因此抑制和减少谐波，降低总谐波。

三SPFC功能概述SPFC 功能，又称循环软启动功能，内置在ACS510变频器中。

该功能不同于PFC功能之处在于，SPFC功能每次启动新电机的时候，都是用变频器来启动的，而变频器刚刚拖动过的电机，将投切到工频上。

下面将以1台ACS510变频器拖动3台水泵为例介绍SPFC功能在恒压供水系统中的实现。
