LM317 稳压器介绍、引脚图、参数、工作原理及应用电路图一、LM317 稳压器介绍、引脚图、参数、工作原理及应用电路图---LM317 介绍LM317 是美国国家半导体公司的三端可调正稳压器集成电路。

LM317 的输出电压范围是1.2V 至37V，负载电流最大为1.5A。

它的使用非常简单，仅需两个外接电阻来设置输出电压。

此外它的线性调整率和负载调整率也比标准的固定稳压器好。

LM317 内置有过载保护、安全区保护等多种保护电路。

通常LM317 不需要外接电容，除非输入滤波电容到LM317 输入端的连线超过 6 英寸（约15 厘米）。

使用输出电容能改变瞬态响应。

调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。

LM317 能够有许多特殊的用法。

比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM317 的极限就行。

当然还要避免输出端短路。

还可以把调整端接到一个可编程电压上，实现可编程的电源输出。

1、特性：可调整输出电压低到1.2V保证1.5A 输出电流典型线性调整率0.01% 典型负载调整率0.1% 80dB 纹波抑制比输出短路保护过流、过热保护调整管安全工作区保护标准三端晶体管封装。

2、电压范围：LM317 1.25V 至37V 连续可调。

二、LM317 稳压器介绍、引脚图、参数、工作原理及应用电路图--- LM317 外形引脚图三、LM317 稳压器介绍、引脚图、参数、工作原理及应用电路图--- LM317 参数1、绝对最大额定值2、LM317 电气参数四、LM317 稳压器介绍、引脚图、参数、工作原理及应用电路图--- LM317 工作原理LM317 的输入最同电压为30 多伏，输出电压1.5----32V.。

电流1.5A.。

不过在用的时候要注意功耗问题。

.注意散热问题。

LM317 有三个引脚。

一个输入一个输出一个电压调节。

输入引脚输入正电压，输出引脚接负载，电压调节引脚一个引脚接电阻（200 左右）在输出引脚，另一个接可调电阻（几K）接于地。

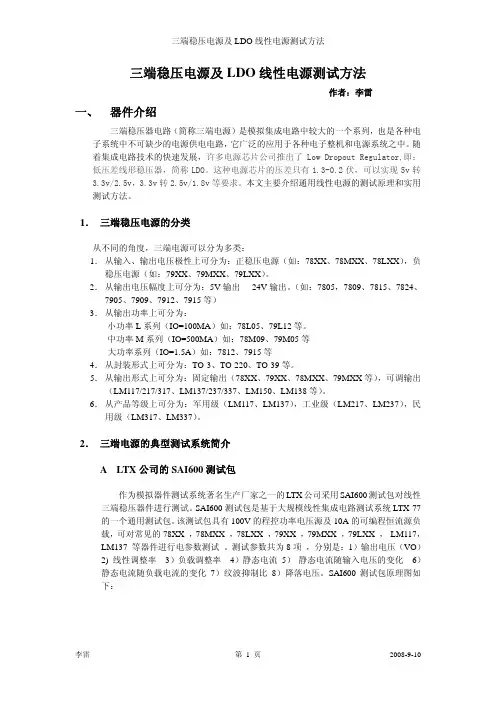

三端稳压电源及LDO线性电源测试方法作者：李雷一、 器件介绍三端稳压器电路（简称三端电源）是模拟集成电路中较大的一个系列，也是各种电子系统中不可缺少的电源供电电路，它广泛的应用于各种电子整机和电源系统之中。

随着集成电路技术的快速发展，许多电源芯片公司推出了Low Dropout Regulator,即：低压差线形稳压器，简称LDO。

这种电源芯片的压差只有1.3-0.2伏，可以实现5v转3.3v/2.5v，3.3v转2.5v/1.8v等要求。

本文主要介绍通用线性电源的测试原理和实用测试方法。

1．三端稳压电源的分类从不同的角度，三端电源可以分为多类：1．从输入、输出电压极性上可分为：正稳压电源（如：78XX、78MXX、78LXX），负稳压电源（如：79XX、79MXX、79LXX）。

2．从输出电压幅度上可分为：5V输出----24V输出。

（如：7805，7809、7815、7824、7905、7909、7912、7915等）3．从输出功率上可分为：小功率L系列（IO=100MA）如：78L05、79L12等。

中功率M系列（IO=500MA）如：78M09、79M05等大功率系列（IO=1.5A）如：7812、7915等4．从封装形式上可分为：TO-3、TO-220、TO-39等。

5．从输出形式上可分为：固定输出（78XX、79XX、78MXX、79MXX等），可调输出（LM117/217/317、LM137/237/337、LM150、LM138等）。

6．从产品等级上可分为：军用级（LM117、LM137），工业级（LM217、LM237），民用级（LM317、LM337）。

2．三端电源的典型测试系统简介A LTX公司的SAI600测试包作为模拟器件测试系统著名生产厂家之一的LTX公司采用SAI600测试包对线性三端稳压器件进行测试。

SAI600测试包是基于大规模线性集成电路测试系统LTX-77 的一个通用测试包。

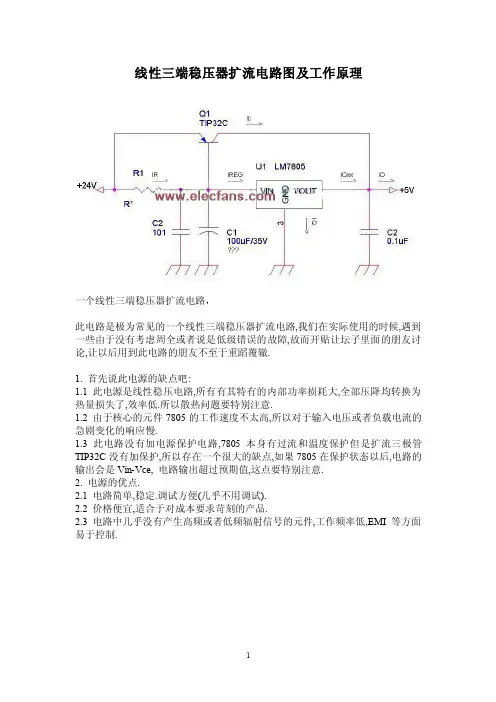

线性三端稳压器扩流电路图及工作原理一个线性三端稳压器扩流电路，此电路是极为常见的一个线性三端稳压器扩流电路,我们在实际使用的时候,遇到一些由于没有考虑周全或者说是低级错误的故障,故而开贴让坛子里面的朋友讨论,让以后用到此电路的朋友不至于重蹈覆辙.1. 首先说此电源的缺点吧:1.1 此电源是线性稳压电路,所有有其特有的内部功率损耗大,全部压降均转换为热量损失了,效率低.所以散热问题要特别注意.1.2 由于核心的元件7805的工作速度不太高,所以对于输入电压或者负载电流的急剧变化的响应慢.1.3 此电路没有加电源保护电路,7805本身有过流和温度保护但是扩流三极管TIP32C没有加保护,所以存在一个很大的缺点,如果7805在保护状态以后,电路的输出会是Vin-Vce, 电路输出超过预期值,这点要特别注意.2. 电源的优点.2.1 电路简单,稳定.调试方便(几乎不用调试).2.2 价格便宜,适合于对成本要求苛刻的产品.2.3 电路中几乎没有产生高频或者低频辐射信号的元件,工作频率低,EMI等方面易于控制.3.电路工作原理Io = Ioxx + Ic.Ioxx = IREG –IQ ( IQ 为7805的静态工作电流,通常为4-8mA)IREG = IR + Ib = IR + Ic/β(β为TIP32C的电流放大倍数)IR = VBE/R1 ( VBE为TIP32的基极导通电压)所以Ioxx = IREG–IQ = IR + Ib–IQ= VBE/R1 + IC/β- IQ由于IQ很小,可略去,则: Ioxx = VBE/R1 + IC/β查TIP32C手册,VBE = 1.2V, 其β可取10Ioxx = 1.2/R + Ic/β= 1.2/22 + Ic/10 = 0.0545 + Ic/10 (此处取主贴图中的22 ) Ic = 10 * (Ioxx – 0.0545 )假设Ioxx = 100mA, Ic = 10 * ( 100 - 0.0545 * 1000 ) = 455(mA)则Io = Ioxx + Ic = 100 + 455 = 555 mA.再假设Ioxx = 200mA, Ic = 10 * ( 200–0.0545 * 1000 ) = 1955mAIo = Ioxx + Ic = 200 + 1955 = 2155mA由上面的两个举例可见,输出电流大大的提高了.上面的计算很多跟贴都讲述了,仔细推导一番即可.3.2 电阻R的大小R的大小对调整通过7805的电流有很大的关系,取不同的值带入上式即可看出. R越大,则输出同样的电流的情况下流过7805的电流要小些,反之亦然.通常这样的电路中,对于扩流三极管TIP32加散热片,而对于7805则无需要,但是R 的值不能过大,其条件是: R < VBE /( IREG –IB).3.3 电路中7805输入端的电容的取值是一个错误,前面已经有朋友分析过了,主要是会造成浪涌,在上电的瞬间输出远大于5V,对后续电路造成损坏. 实际使用的时候,为了抑制7805的自激振荡,此电容通常取0.33uF(多数常见的spec.均推荐此参数)最后有很多朋友都提到散热的问题,这是线性电源本身要考虑的问题,也是缺点,自己想办法解决吧,不是此贴要讨论的主题.此电路本人用在某商用设备上,真正的电路除了电容参数不是100uF以为,和主贴中的参数一样,产品投入市场有几千台,证明是可以使用的.此次之所以开贴讨论是因为同事用在某新型号产品的时候,改变了此电容参数,造成浪涌问题,烧毁了不少外设,故而再次分析.。

三端稳压电路分析与制作
三端稳压电路是一种常用的电子电路，用于保持输出电压稳定不变，不受输入电压波动的影响。

它由三个主要元件组成：功率二极管、稳压二极管和输出电容。

在这篇文章中，我们将介绍三端稳压电路的原理、工作方式，并演示如何制作一个基本的三端稳压电路。

三端稳压电路的原理是通过稳压二极管将输入电压分配到负载上，使得输出电压保持在稳定的水平。

当输入电压发生变化时，稳压二极管会自动调整其阻值，以保持输出电压不变。

这种稳压效果比普通的稳压电路要好，因为它可以在更广泛的输入电压范围内工作。

三端稳压电路的工作原理可以分为两个阶段：稳压和调整。

在稳压阶段，稳压二极管会将任何过量的电流导通到地，阻止其流向负载。

在调整阶段，稳压二极管会自动调整其电阻值，使输出电压保持在预设的水平。

这样就可以实现输出电压的稳定性。

下面是一个简单的三端稳压电路的制作步骤：
1.收集所需材料：稳压二极管、功率二极管、输出电容和调节电阻。

2.绘制电路图：根据电路原理图绘制出详细的电路图，标出每个元件的正负极。

3.焊接元件：将稳压二极管、功率二极管、输出电容和调节电阻按照电路图的连接顺序进行焊接。

4.连接电源：将输入电源连接到电路的输入端，并将负载连接到输出端。

5.调试电路：通电后，用万用表测试输出电压是否在预设范围内，如果不在范围内，可以调整调节电阻的阻值来调节输出电压。

6.测试电路：最后，通过连接负载来测试电路是否正常工作，输出电压是否稳定。

总结：。

三端集成稳压器原理与应用三端集成稳压器的分类秦炎做电子实验或自制各种电子装置都离不开直流稳压电源用分立元件组装的稳压电源调试维修比较麻烦且体积较大随着功率集成技术的提高和电子电路集成化的发展出现了集成稳压器所谓集成稳压器是指将功率调整管取样电阻以及基准稳压误差放大启动和保护电路等全部集成在一个芯片上而形成的一种稳压集成电路目前常见的三端集成稳压器按性能和用途可分为以下4类1. 三端固定输出正稳压器所谓三端是指电压输入端电压输出端和公共接地端输出正是指输出正电压国内外各生产厂家均将此系列稳压器命名为78系列如7805 7812等其中78后面的数字代表该稳压器输出的正电压数值以伏特为单位例如7805即表示稳压输出为5V 7812表示稳压输出为12V等有时我们会发现在型号78前面和后面还有一个或几个英文字母如W78 AN78 L78CV等前面的字母称前辍一般是各生产厂公司的代号后面的字母称为后辍用以表示输出电压容差和封装外壳的类型等不过各生产厂家对集成稳压器型号后辍所用字母定义不一但这对实际使用没有大的影响78 系列稳压器按输出电压分共有9种分别为7805 78067808 78097810 78127815 78187824按其最大输出电流又可分为78L78M和78三个分系列其中78L系列最大输出电流为100mA 78M 系列最大输出电流为500mA 78系列最大输出电流为1.5A78系列稳压器外形见图1其中78L系列有两种封装形式一种是金属壳的TO 39封装见图1a一种是塑料TO 92封装见图1 b前者温度特性比后者好最大功耗为700mW加散热片时最大功耗可达1.4W后者最大功耗为700mW使用时无需加散热片78L系列中一般以塑封的使用较多78M系列有两种封装形式一种是T O 202塑封见图1 c一种是TO 220塑封见图1 d不加散热片时最大功耗为1W加2002004m㎡散热片时最大功耗可达7.5W 78系列也有两种封装形式一种是金属亮的TO 3封装见图1e一种是料TO 220封装见图1d不加散热片时前者最大功耗可达2.5W后者可达2W加装200 2004mm3散热片时最大功耗可达15W塑料封装以其安装固定容易价廉等优点在无线电爱好者中使用居多2. 三端固定输出负稳压器即79系列除输出电压为负电压引脚排列不同外其命名方法外型等均与78系列相同3 .三端可调输出正稳压器此处的三端是指电压输入端电压输出端和电压调整端在电压调整端外接电位器后可对输出电压进行调节其主要特点是使用灵活4..三端可调输出负稳压器其输出为负电压LM123系列LM140系列LM138系列LM150系列等与之对应的负输出也各有一个系列这类稳压器的命名方法无明显规律封装也各异本文拟以最常见最廉价的LM317T 正输出可调和LM337T负输出可调为例予以介绍LM317T的输出电压可在1.2V 37V之间可调输出电压由两只外接电阻确定输出电流可达1.5A其各项指标均优于固定输出稳压器使用极为方便LM317T采用标准的TO 220塑料封装不加散热片时最大功耗为2W加200 200 4mm3散热片时最大功耗可达15WLM337T除输出为负电压外其它均与LM317T相同三端集成稳压器原理与应用集成稳压器的工作原理与主要参数秦炎本章介绍集成稳压器的工作原理和几个主要参数掌握了这些知识对自制稳压电源将会有帮助工作原理图1是78 系列稳压器的电原理框图由图可见它与一般分立件组成的串联调整式稳压电源十分相似不同的是增加了启动电路恒流源以及保护电路为了使稳压器能在比较大的电压变化范围内正常工作在基准电压形成和误差放大部分设置了恒流源电路启动电路的作用就是为恒流源建立工作点R sc 是过流保护取样电阻R A R B组成电压取样电路实际路是由一个电阻网络构成在输出电压不同的稳压器中采用不同的串并联接法形成不同的分压比通过误差放大之后去控制调整管的工作状态以形成和稳定一系列预定的输出电压因此在图1中将R A画成可变电阻形式79 系列稳压器也是一种串联调整式稳压电源但它的调整管处于共射工作状态属集电极输出型稳压电路其工作原理与78系列类似图2是LM317系列可调稳压器的电原理框图基准电压 1.25V接在误差放大器A的同相输入端和芯片的电压调整端Adj之间并由一个超级恒流源50A供电显然如果将调整端直接接地则输出Uo固定为1.25V实际使用时LM317采用悬浮式工作即由外接电阻R1R2来设定输出电压根据LM317内部电路详图经推导计算可得出Uo 1.25 1R2/R1过程从略主要参数1.最大输入电压U imax它是指稳压器输入端允许加的最大电压它与集成稳压器的击穿电压有关应注意整流后的最大直流电压不能超过此值2. 最小输入输出压差U i-U o min其中U i表示输入电压U o表示输出电压此参数表示能保证稳压器正常工作所要求的输入电压与输出电压的最小差值由此参数与输出电压之和决定稳压器所需的最低输入电压值如果输入电压过低使输入输出压差小于U i-U o min则稳压器输出纹波变大稳压性能变差3. 输出电压范围是指稳压器参数符合指标要求时的输出电压范围对于三端固定输出稳压器其电压偏差范围一般为5%对于三端可调输出稳压器应适当地选择外接取样电阻分压网络以建立所需的输出电压4.最大输出电流I omax是指稳压器能够输出的最大电流值使用中不允许超出此值5.电压调整率S v反映稳压器输入电压的变化所引起输出电压的变化情况第一种定义S v=U o / U i ·U o100 | I o=0 其意义是单位输出电压的输入和输出电压相对变化的百分比第二种定义是限定输入电压U i一个变化范围直接将U0的数值做为S v两种定义方法所得出的S v的量纲不同第一种定义的单位为百分数/V第二种定义的单位为“mV” 一般对于可调输出稳压器使用第一种定义方法对于固定稳压器常使用第二种定义方法显然不管是那种定义的S v其值越小说明稳压器性能越好6.电流调整率S I反映稳压器负载电流的变化所引起输出电压的变化第一种定义S I =U o / U o·100 | U i =0I o=常数第二种定义S I= U o| U1 =0 Io=常数有时为了更直观地表达稳压器的负载能力采用了输出电阻R o这个指标其定义如下R o= U o / I o| Ui =0有时也称为稳压器的内阻自然R o越小稳压器负载能力越强三端集成稳压器原理与应用稳压电源的制作秦炎利用78×× 79××系列三端集成稳压器可做成系列稳压电源电路如图1所示其中图1 a是采用78L×× 或78M×× 组成的正电压输出稳压电源输出电压和最大输出电流由稳压器型号决定如78L09即可输出+9V直流电压100mA电流78M12即可输出+12V电压500mA电流等可按需要适当选择图1 b是采用79L×× 或79M×× 组成的负电压输出稳压电源注意到其中4个整流二极管与图1 a的接法不同除了输出为负电压外其它选择要求与图1 a相同图1 c是采用78×× 稳压器组成的最大输出电流为1.5A的正电输出稳压电源因1N4000系列二极管最大整流电流为1A 无法满足输出1.5A电流的要求故整流部分采用了3A 50V的全桥一般以QL表示它有四个端子其中两个端子是交流输入标记接电源变压器次级交流电压输出不分正负端子相当于图1 a的“A” 点端子“” 相当于图1 a的 “A”点图1中电源变压器的选择注意两点第一是选择功率根据稳电路的输出Uo和最大输出电流Io来确定变压器的功率P 一般选P 1.4 Uo Io例如用7809组成输出电压为9V最大输出电流为1.5A的稳压电源电源变压器的功率应选择P 1.4 9 1.5=18.9W则变压器功率可选19W以上的第二是选择电源变压器次级交流电压U2要根据稳压器输出电压来确定一般要求集成器的输入输出直流压差即|UoUi|不小于2V压差过小稳压器起不到稳压作用压差过大稳压器本身消耗功率随之增大对输出最大电流有影响实际应用中一般选择| Uo Ui|=2.5 3V为宜由此反映到对U2 的要求可按下述方法估算输出电压Uo12V的选择U 2数值比Uo大2V以上输出电压12V的选择U2数值与Uo数值相同即可例如使用7806 则U2取8V使用7818 则U2取18V以上电源变器的选择标准只是一个参考实际应用当中视电源变压器状况可做适当调整如变压器空载电流较小则其功率可适当降低一些U2选择也可低一些反之则应提高如果所用元器件完好接线无误无须任何调试电路便能正常工作发现电路有故障时应首先切断电源仔细检查接线是否有误然后再考虑更换稳压块千万不要一发现故障便换新稳压块这样往往会连续烧坏家用收音机和随身听收录机的工作电压一般以4.5V 6V居多工作电流一般为200多毫安给这些装置加装一个稳压电源该如何选择电路元器件呢对于工作电压为6V的可直接选用7806因工作电流为200多毫安故亦可以选78M06 电路形式可直接采用图1“a” 电源变压器功率选2 3W 因为P 1.4· 6· 0.2=1.68W次级交流电压U2选8V对于工作电压为4.5V的收音机或收录机因在固定系列中无此系列值故只有用三端可调稳压器LM317T组成电路如图2其中输出电压Uo 1.25 1R 2 / R1 4.5V 显然改变R2数值利LM317T同样可得到输出为4.5V的稳压电源图3是用LM317T组成的正可调直流稳压电源非常适于小型实验室使用其主要参数为输出电压1.25 20V连续可调输出电流最大可达到1.5A内阻小于0.05 纹波电压小于1mV实际安装时要注意稳压器要尽可能的靠近滤波电容C1以免引起输入端自激电阻R1两端分别尽量靠近稳压器的输出端和调整端否则输出端流过大电流时产生的附加压降会造成基准电压的变化三端集成稳压器原理与应用三端稳压器的扩展使用秦炎本篇主要介绍常用三端集成稳压器的一些使用知识扩展功能的方法以使广大电子爱好者能利用手头现有的各种稳压器来组成所需要的各种电源电路一扩流电路78 79系列和LM317系列最大输出电流为1.5A如果所用电子装置需要稳压电源提供更大的电流就需要采用扩流措施了1.外加功率管扩流电路如图1所示在下面介绍的电路中为简单起见均将电源变压器整流二极管和输入滤波电容省略不画R1是过流保护取样电阻当输出电流增大超过一定值时R1上压降增大使BG1的U bc值减小促使BG1向截止方向转化因为集成稳压器本身有过热保护电路如果我们将BG1和集成稳压器安装在同一个散热器板上则BG 1也同样受到过热保护图1电路可输出7A的电流2. 多块稳压器并联扩流电路如图2所示这是一种线路简单无需调整有较高实用性的电路其最大输出电流为N ·1.5A N为并联的稳压器的块数实际应用中稳压器最好使用同一厂家同一型号产品以保证其参数一致性另外最好在输出电流上留有10% 20% 的余量以避免个别稳压器失效造成稳压器连锁烧毁二扩压电路固定抬高输出电压电路如图3所示如果需要输出电压Uo高于手头现有的稳压块的输出电压时可使用一只稳压二极管DW将稳压块的公共端电位抬高到稳压管的击穿电压V z此时实际输出电压U o 等于稳压块原输出电压与V z之和将普通二极管正向运用来代替DW同样可起到抬高输出电压的作用例如想为自己的随身听录音机装一个6V 500mA稳压电源而手头只有一只7805稳压器则可按图4所示安装D1 选用2CP类硅二极管其上压降约为0.8V这样整个输出就约为5.8V足以满足随身听的需要了若将D1换成发光二极管LED不但能提高输出电压而且LED发光还起到电源指示作用输出电压可调电路利用78系列固定输出稳压电路也可以组成电压可调电路如图5输出电压Uo U××1 R2/ R1其中U××为稳压块标称输出电压显然若将R1 R2数值固定该电路就可以用于固定抬高输出电压如将R1或R2换成光敏电阻便可构成光控输出电压关断电路图6中用运放作为电压跟随器克服了稳压块静态电流IQ的影响输出电压U o= U××1 R2/ R1其中R1为电位器中心抽头与A点之间的电阻值R2为电位器中心轴头与B点之间的电阻值电路中运放亦可用741运放输出电压从7 30V连续可调电压极性变换电路如果需要正电压输出而手头只有79系列稳压块或需要负电压输出而手头只有78系列稳压块这种情况下可以采用图7电路进行极性转换注意输入电压不是对地而是悬空输入的三慢启动稳压电源慢启动稳压电源在一些灯丝供电电路电子琴电源中得到广泛应用此种电路的功能是减小冲击电流以延长灯丝寿命或消除喇叭开机时的噗声图8是用LM317T组成的慢启动正12V电路电路加电时由于C2上电压不能突变故BG1导通将R2短路输出电压U o约为1.5V随着C2的充电BG1逐渐退出饱和区R2上的电压逐渐增大输出压U0亦慢慢升高一直到C2充电完毕BG1截止输出电压U0才达到额定值12V稳压电源的启动速度由时间常数R3· C2决定其中二极管2AP 是为了帮助稳压器正常启动而设置的四恒流源电路如图9所示输出电流I0 = U×× / R I Q一般在选择R时应使I0 I Q以避免或减小I Q变化时影响恒流特性此电路可给各种可充电电池充电实际使用时可以将不同的R分档接入并用开关进行转换以调整不同的充电电流对于三端集成稳压器来说其具体应用电路可以说是不胜枚举只要掌握了其基本工作原理就可以演变出各种实用的电路2002-12-02。

实验3 三端稳压电源电路原理图绘制一、实验目的1.添加原理图库2.放置元器件3.学会原理图的绘制4.编译原理图。

二、实验内容添加原理图库并绘制三端稳压电源原理图元器件属性列表如表1所示：三、实验设备和仪器1.PC机一台2.安装Altium Designer软件一套四、实验步骤1.新建工程及原理图：步骤：1、新建工程：文件→新建→工程→PCB工程2、保存工程：在工程上击右键→保存→指定路径→输入工程名称POWER. PrjPcb →保存3、建立原理图文件：文件→新建→原理图4、保存原理图：在原理图文件上单击右键→保存→指定路径→输入文件名称DPOWER.SCHDOC→保存2.添加外部的原理图库库→libraries→已安装库→安装→找到“元器件库大全”→打开→关闭3.放置元器件并修改元器件的属性4.连接元器件5.编译原理图检查错误编译工程可以检查设计文件中的设计草图和电气规则的错误，并提供给设计者一个排除错误的环境。

(1)编译工程：选择Project → Compile PCB Project POWER.PrjPcb。

注意：当工程被编译后，任何错误都将显示在Messages面板上，如果电路图有严重的错误，Messages面板将自动弹出，否则Messages面板不出现。

6.保存工程及原理图文件文件→保存工程及文件五、实验总结通过练习熟悉了原理图的绘制方法，会调用元件库，快速的绘制原理图。

更熟练掌握原理图绘制的步骤。

原理图绘制步骤：创建工程→创建原理图图纸→将原理图图纸添加到工程→设置原理图选项→进行一般的原理图参数设置→添加元器件库→在原理图中放置元件→连接电路→放置网络及网络标记→编译工程→保存。

作业：1、用同样的步骤画出以下电路的原理图。

三端可调稳压电源的设计安装与调试一、实验目的1、比较桥式整流、滤波与稳压电源的的特点2、掌握稳压系数、电源内阻的测量方法3、掌握三端可调稳压电源的调试方法二、原理和方法1、半波整流滤波、全波、桥式整流滤波的输出电压整流滤波比较表12、三端稳压块简介三端稳压器比较表2型号输出电流输出极性输入输出压差管脚排列输出电压范围78 XX 78XX 1.5A+固定2—3V XX（V）78MXX500mA78LXX100mA79 XX 79XX 1.5mA—固定2—3V XX（V）79MXX500mA79LXX100mALM317 0.1—1.5A+可调<40V1.2—37（V）LM337 0.1—1.5A—可调<40V1.2—37（V）3、衡量稳压电源的性能指标：纹波系数：整流的目的是要得到直流电，因此输出的交流分量越小越好。

纹波系数 =交流分量的总有效值/ 直流分量74电源内阻：指输入电压不变时，由负载的变化而引起的输出电压的变化与输出电流的变化之比。

即：稳压系数：指负载不变，电网电压变化±10%(200V 或240V)时，输出的直流电压的相对变化量与输入直流电压的相对变化量之比。

即：0'0|/=∆--==∆∆∆=O cc c ooo O c c o o u I u u u u u u I u u u u S 其中用晶体管毫伏表测量整流/滤波的交流分量；用万用电表的直流电压档测量直流电压分量三、实验内容 1、实验线路说明实验线路如图1所示：R 的两端固定电压在1.25V ，流过的电流为1.25/R ，则U O =I R R+[I R +I ADJ ]R W ，所以I ADJ =50uA<<I R ,U O ≈I R (00=∆∆∆-=i u I u R76R W +R)=1.25(1+ R W /R) 即：将R 固定，只要调节R W ，即可改变稳压电源的输出电压。

三端可调稳压器原理
三端可调稳压器是一种用来稳定电压输出的电路装置。

它由输入端、输出端和调节端组成。

原理上，三端可调稳压器通过反馈控制的方式来调节电压的大小，使得输出端的电压能够始终保持在设定的稳定值。

具体来说，输入端的电源电压通过稳压器的管脚输入。

然后，输入端的电压经过内部放大电路进行放大，得到一个控制信号。

这个控制信号会被送入调节端，经过比较和放大等处理后，形成一个反馈信号。

反馈信号会与设定稳定值进行比较，如果输出电压与设定稳定值有偏差，反馈信号会向调节端发出相应的调节指令。

调节端会调节输出端的电压，使得输出电压逐渐接近设定稳定值。

一旦输出电压达到设定稳定值，反馈信号将不再改变，调节端也不再进行调节。

总结起来，三端可调稳压器的工作原理主要是通过内部的反馈控制电路实现的。

输入端的电压经过放大和处理后形成反馈信号，通过与设定稳定值进行比较和调节，控制输出端的电压维持在稳定值。

这样可以保证输出端的电压在变化的负载或电源条件下保持不变，实现稳定的电压输出。

用LM317T设计的三端稳压器电源电路介绍了三端稳压器LM317T芯片的工作过程及其输出电压的计算公式。

基于电路板芯片供电电源的考虑，设计了一种采用LM317T的三端稳压器的电源电路，用于给控制板芯片供电。

设计电路时，详细分析了其电路设计方法，给出了此电路主要参数的计算及实验波形。

最后将此供电电源电路制成印刷电路板，测取各重要测试点的电压信号，用Protel对电源供电电路进行仿真，仿真的结果与实际测试计算值相符，证明设计的电源供电电路是可靠的，具有一定的实用价值。

关键词：电源设计；三端稳压器LM317T；整流桥；仿真引言在设计小型单片机控制系统时，控制板上的集成芯片都需要外加直流电源，而且为了提高芯片及整个系统的稳定性能，对直流电源的电源质量也有较高的要求。

一般外加直流电源的做法有2种:外置式和内置式。

外置式即将芯片所需要的电源安放在外面，通常由电源模块组成，此电源模块直接产生芯片所需要的直流电压。

内置式即在控制板内部制作芯片所需要的直流电压电源。

外置式电源可以使布板更方便，但是成本较高;而内置式电源成本较低，布板较麻烦。

国内常采用的方法是直接使用外置式电源，方便布板。

LM317T是由美国国家半导体公司在2001年生产的一种三端口稳压器件，他的输出电压可以通过调整电阻进行一定幅度的调整。

输出的电压幅度在1.2～27V之间，基本上可以满足大多数集成芯片所需要的电压幅度。

基于经济方面的考虑，笔者设计了一种内置式的电源供电电路，制板后通过实验测试和软件仿真，证明此电源供电是可行且可靠的。

电源设计思路在电源稳定方面，设计中使用了大部分的电解电容，他们一方面起滤波的作用，另一方面稳定参考电压(芯片的工作电压)，参看下面给出的原理图。

对于输入输出电容，一般的要求是输入电容要尽可能大，相对容量的要求，对ESR的要求可以降低一些，因为输入电容主要是耐压，如果。

三端可调节输出正电压稳压器LM317是可调节3端正电压稳压器，在输出电压范围为1.2伏到37伏时能够提供超过1.5安的电流。

此稳压器非常易于使用，只需要两个外部电阻来设置输出电压。

此外还使用内部限流、热关断和安全工作区补偿之基本能防止烧断保险丝。

LM317服务于多种应用场合，包括局部稳压、卡上稳压。

该器件还可以用来制伏一种可编程的输出稳压器，或者，通过在调整点和输出之间接一个固定电阻，LM317可用作一种精密稳流器。

*输出电流超过1.5A*输出在1.2~37V之间可调节*内部热过载保护*不随温度变化的内部短路电流限制*输出晶体管安全工作区补偿*对高压应用孚空工作*避免置备多种固定电压使Ｗ317 稳压器从零伏起调电路、LM317T应用电路一例（转载）lm317LM317作为输出电压可变的集成三端稳压块，是一种使用方便、应用广泛的集成稳压块。

317系列稳压块的型号很多：例如LM317HVH、W317L等。

电子爱好者经常用317稳压块制作输出电压可变的稳压电源。

稳压电源的输出电压可用下式计算，Vo＝1.25（1＋R2/R1）。

仅仅从公式本身看，R1、R2的电阻值可以随意设定。

然而作为稳压电源的输出电压计算公式，R1和R2的阻值是不能随意设定的。

首先317稳压块的输出电压变化范围是Vo＝1.25V—37V（高输出电压的317稳压块如LM317HVA、LM317HVK等，其输出电压变化范围是Vo＝1.25V—45V），所以R2/R1的比值范围只能是0—28.6。

其次是317稳压块都有一个最小稳定工作电流，有的资料称为最小输出电流，也有的资料称为最小泄放电流。

最小稳定工作电流的值一般为1.5mA。

由于317稳压块的生产厂家不同、型号不同，其最小稳定工作电流也不相同，但一般不大于5mA。

当317稳压块的输出电流小于其最小稳定工作电流时，317稳压块就不能正常工作。

当317稳压块的输出电流大于其最小稳定工作电流时，317稳压块就可以输出稳定的直流电压。
