一套完整的施工图包含哪些图纸

一套完整施工图的内容：一、目录索引二、符号标识图(图纸中多有相关符号的表格解释，材质也用符号表示）三、原建筑图四、总平面图（包括墙体、门窗、家具、区域名称）五、地面放线图（新建墙体的尺寸图、在空间内标注就好）六、地面布局图1．地面造型(造型图、标高+—0。

000、平面尺寸）(异形的用网格表示)2．地面材料（规格、颜色、名称、铺装方式、铺砖方向用90度双向箭头表示）七、冷热水管布置图(走向一般是直线九十度，排污管一般不会动,冷热水管可根据设计师改动,从地面墙面都可走）八、插座、有线电视、网络布局图（弱电部分）（用符号说话）（插座一般离地300高)九、天棚图{包括1.吊顶造型（造型、标高、尺寸)2.材料3.电路4.灯}1．天花、造型①墙体、②门洞（用两根中实线表示）、③窗洞(用两根中实线和两根内线链接）、④标高3。

800离地面高度、⑤平面尺寸、⑥造型材料（名称、规格、颜色）2．天花、灯具①②③⑤同上，⑥灯具类型、安装位置（位置有尺寸、灯具只表示灯具类型是吊灯筒灯射灯制成表格在右下方)3．电路布置（灯的组合方式，线路走向)十、立面符号标识图(索引符号图）上写编码下写页码十一、立面图(造型、尺寸、材料）十二、剖面图（剖析内部结构)(造型、尺寸、材料)十三、大样详图（放大剖析）（造型、尺寸、材料）十四、空调系统布置图(有专门部门，不需要设计师来做）十五、排风系统布置图（有专门部门,不需要设计师来做)十六、消防系统布置图（有专门部门，不需要设计师来做）十七、监控系统布置图（有专门部门，不需要设计师来做）420＊297CAD快捷键L, ＊LINE 直线ML，*MLINE 多线（创建多条平行线)PL, ＊PLINE 多段线PE，*PEDIT 编辑多段线SPL, *SPLINE 样条曲线SPE，*SPLINEDIT 编辑样条曲线XL，*XLINE 构造线（创建无限长的线)A, ＊ARC 圆弧C，*CIRCLE 圆DO，＊DONUT 圆环EL，*ELLIPSE 椭圆PO，*POINT 点DCE，*DIMCENTER 中心标记POL，＊POLYGON 正多边形REC，*RECTANG 矩形REG, *REGION 面域H, *BHATCH 图案填充BH，＊BHATCH 图案填充—H，*HATCHHE，＊HATCHEDIT 图案填充.。

一套完整的建筑施工图包含哪些图纸建筑工程图纸是用于表示建筑物的内部布置情况，外部形状，以及装修、构造、施工要求等内容的有关图纸。

建筑工程图纸分为建筑施工图、结构施工图、设备施工图。

一、建筑类施工图包含的各专业图纸一套完整的施工图，根据其专业内容或作用的不同，一般分为：1. 图纸目录列出新绘制的图纸、所选用的标准图纸或重复利用的图纸等的编号及名称。

2. 设计总说明（即首页）内容一般应包括施工图的设计依据；本工程项目的设计规模和建筑面积；本项目的相对标高与总图绝对标高的对应关系；室内室外的用料和施工要求说明，如砖和砂浆的强度等级、墙身防潮层、地下室防水、屋面、勒脚、散水、台阶、室内外装修等做法（可用文字说明或用表格说明，也可直接在图上引注或加注索引符号），采用新技术、新材料或有特殊要求的做法说明，门窗表（如门窗类型和数量不多时可在建筑平面图上列出）。

以上各项内容，对于简单的工程，可分别在各专业图纸上写成文字说明3. 建筑施工图（简称建施）包括总平面图、平面图、立面图、剖面图和构造详图。

4. 结构施工图（简称结施）包括结构平面布置图和各构件的结构详图。

1/3 123 下一页尾页5. 建筑装修施工图（简称装修图）对装修要求较高的建筑物应单独画出装修图，包括平面布置、楼地面装修、天花平面、墙柱面装修、节点装修等图样。

6. 设备施工图（简称设施）包括给水排水、采暖通风、电气等设备的平面布置图和详图。

二、施工图分类根据施工图所表示的内容和各工种不同，分为了不同的图件：1、建筑施工图主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修构造和施工要求的图件。

主要图件有：施工首页图、建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图（主要详图有外墙身剖面详图、楼梯详图、门窗详图、厨厕详图）。

简称建施。

2、结构施工图主要表示建筑物承重结构的结构类型、结构布置，构件种类、数量、大小及作法的图件。

主要图件有：结构设计说明、结构平面布置图（基础平面图、柱网平面图、楼层结构平面图及屋顶结构平面图和结构详图（基础断面图、楼梯结构施工图、柱、梁等现浇构件的配筋图）。

施工图包括哪些？怎么样看施工图？施工图是依据房子设计的图纸，根据装修内容出的图纸。

、施工图包括：原始结构图，平面布置图，墙体拆改图，墙体砌墙图，天花布置图，灯具定位图，地面铺贴图，开关连线图，插座布置图，水路走线图，立面图。

原始结构图原始结构图：是根据房子测量尺寸得出的图纸，可以看出房子有多少个房间，厕所，几个阳台。

家具摆放平面布置图：是设计师根据业主的需求，依照人体工程学，将家具布置摆放好在图纸上，一般会在风水上考虑布置，家具摆好的恰当性，还会根据风格摆放合适的家具。

看的时候要注意考虑家具摆放位置对不对，合不合理，喜不喜欢。

拆墙体拆改图和墙体砌墙图：一个是拆墙，一个是砌墙，是根据设计要求拆砌墙体，看的时候注意不要拆掉承重墙！铝扣板吊顶天花天花布置图：是设计师根据业主喜欢的装修风格设计的图纸，会根据梁的位置和高度而得出天花造型，一般厨房卫生间是铝扣板吊顶，图纸上会有标注天花所用的材料。

灯具灯具定位图：是依据天花布置图所需要安装的灯具定位尺寸标注图纸，图纸会标注好所需要安装的灯具具体位置。

地板地面铺贴图：是根据地面所需要铺贴的材料画的图纸，可以看出房子各个空间是用木地板，还是地砖。

开关灯具连线图：是根据灯具的摆放位置所画的图纸，可以看出各个空间的灯具开关数量和连接灯具的位置。

插座插座布置图：是根据房子家用电器所需要的插座数量摆放的图纸，可看出插座的高度，数量，及种类。

水水路走线图：根据厕所，厨房，阳台所需要水的地方的水路走线图纸，可以看出排水进水的位置。

衣柜立面图：是依据业主所需要现场做的家具的详细尺寸，可以从图纸中看出家具的尺寸大小，格局。

完整的建筑施工图纸包含的内容建筑施工图包含哪些图件内容？一、施工图分类根据施工图所表示的内容和各工种不同，分为了不同的图件：1、建筑施工图：主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修构造和施工要求的图件.主要图件有:施工首页图、建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图（主要详图有外墙身剖面详图、楼梯详图、门窗详图、厨厕详图）。

简称“建施”。

2、结构施工图:主要表示建筑物承重结构的结构类型、结构布置,构件种类、数量、大小及作法的图件。

主要图件有：结构设计说明、结构平面布置图（基础平面图、柱网平面图、楼层结构平面图及屋顶结构平面图和结构详图（基础断面图、楼梯结构施工图、柱、梁等现浇构件的配筋图）.简称“结施”。

3、设备施工图3：主要表达建筑物的给排水、暖气通风、供电照明等设备的布置和施工要求的图件.因此设备施工图又分为三类图件：（1）给排水施工图：表示给排水管道的平面布置和空间走向、管道及附件作法和加工安装要求的图件。

包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明。

（2）采暖通风施工图：主要表示管道平面布置和构造安装要求的图件。

包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明.（3）电气施工图：主要表示电气线路走向和安装要求的图件。

包括线路平面布置图、线路系统图、线路安装详图和图例及施工说明.简称“设施”.二、施工图的编排次序为了便于查阅图件和档案管理,方便施工，一套完整的房屋施工图总是按照一定的次序进行编排装订，对于各专业图件，在编排时按下面要求进行:（1）基本图在前，详图在后；（2)先施工的在前，后施工的在后；（3）重要的在前，次要的在后。

一套完整的房屋施工图的编排次序如下：(1）首页图：首页图列出了图纸目录，在图纸目录中有各专业图纸的图件名称、数量、所在位置，反映出了一套完整施工图纸的编排次序，便于查找。

（2）设计总说明：①工程设计的依据：建筑面积、单位面积造价、有关地质、水文、气象等方面资料。

一套较完整施工图应包括：
一、封面，图纸索引表，施工说明。

二、平面系统图：原始建筑图、求积图、拆建平面图、平面配置图、天花配置图、天花放线
图、灯具放线图、地坪配置图、立面索引图（对应每张图纸页数）。

三、立面图：有详细的尺寸标注及材料标注，要放置参照人；必须有相对应的平面图；平面
图在上立面图在下；将全房间平面图缩小，线型调至最细放置图纸左下方。

四、节点大样图：按统一规范不同材质相应进行填充，根据节点图体量大小套相应图框及使
用相对比例的文字及尺寸标注。

五、水电图：照明电气平面图、插座平面图、弱电平面图、给水平面图。

建筑物施工图由各个专业施工图组成1、建筑施工图主要包括设计总说明、总平面图、各层平面图、屋面排水平面图、立面图、剖面图、建筑配件及节点详图、门窗表、装修表等2、结构施工图主要包括结构设计说明、基础施工图、各层梁板模板图配筋图、楼梯模板图配筋图、梁表柱表剪力墙表、节点大样图等3、给排水施工图主要包括各层给排水平面图、给排水系统图、设计说明、图例符号表等4、暖通施工图主要包括各层采暖通风平面图、系统图、图例符号表、设计说明、设备表、详图等5、电气施工图主要包括各层照明平面图、照明结线系统图、各层动力平面图、动力结线系统图、各层弱电平面图、弱电结线系统图、设计说明、图例符号表、设备表等6、消防施工图主要包括各层消防平面图、各层疏散指示平面图、系统图、设备表、图例符号表等比较复杂或者专业性比较强的建筑物还有其他一些专业的施工图各专业也都有一些国家标准图可以再施工图中引用也算是施工图中的一部分建筑的分类：度大于10米，小于24米的建筑,多层居住建筑为四层至九层（其高度大于10米，小于28米）.高层建筑是指高度大于或等于24米，高层居住建筑为九层以上（不含九层，其高度大1。

0。

3 住宅按层数划分如下：2。

《办公建筑设计规范JGJ 67—89》二、建筑高度超过24m而未超过100m为高层办公建筑；3。

《民用建筑设计通则JGJ 37-87》第1.0。

5条民用建筑高度与层数的划分一、住宅建筑按层数划分为：1～3层为低层;4~6层为多层；7~9层为中高层；10层以上为高层。

二、公共建筑及综合性建筑总高度超过24m者为高层（不包括高度超过24m的单层主体建筑）。

三、建筑物高度超过100m时，不论住宅或公共建筑均为超高层.5. 一般认为建筑总高度超过24m为高层建筑，建筑总高度超过100m为超高层建这也许就是未来的行业上应该做的工作，只有统一标准才能有好的协调工作!追问：军事设施属于甚么建筑啊回答：军事设施，是指国家直接用于军事目的的下列建筑、场地和设备: （一）指挥机关、地面和地下的指挥工程、作战工程；（二）军用机场、港口、码头；（三)营区、训练场、试验场；（四）军用洞库、仓库；（五）军用通信、侦察、导航、观测台站和测量、导航、助航标志；（六）军用公路、铁路专用线，军用通信、输电线路,军用输油、输水管道；(七）国务院和中央军事委员会规定的其他军事设施追问：我要的是属于那种建筑分类回答：以上种类都是军事设施，比如机场,仓库，铁路，这些怎么去规划建筑种类？建筑种类只有多层，高层，低层，等等之分，不分民用和军事的，只有土地才会区分用途追问：机场和铁路属于交通建筑,仓库不一定，这都是按照使用情况分类的，所以我就想知道军营属于那种回答：那么请问你说的军营是几层的呢？我见过4层的，7层的,12层的军营。

工程施工图包括哪几类1. 结构施工图：结构施工图是工程施工图中的重要部分，主要用于指导结构施工的具体操作。

结构施工图包括建筑结构图、土木工程结构图、钢结构图等，详细说明了建筑物的各个构件如何连接和安装，包括梁、柱、墙、板、承重墙等的几何尺寸、连接方式、施工顺序等内容。

2. 给排水施工图：给排水施工图主要用于指导建筑物内外的供水、排水系统的施工。

包括给水管、排水管道、设备、管件、阀门等的布置和连接方式，以及相关设备的安装要求、管道埋深、坡度等细节要求。

3. 设备安装图：设备安装图是指导建筑物内外各种设备、机械设备的具体安装位置、连接方式、电气接线等图纸。

例如空调设备、电梯、消防设备、发电设备等的安装图纸，详细说明设备布置、安装高度、连接方式等内容。

4. 电气施工图：电气施工图主要用于指导建筑物内的电气设备、电线电缆等的安装。

包括电气线路图、电气设备平面布置图、配电箱安装图等，详细说明电路连接方式、安装位置、接地要求等内容。

5. 管道布置图：管道布置图是指导建筑物内外各种管道的布置和连接方式的图纸。

包括给排水管道、暖通空调管道、燃气管道等的布置图、沟槽剖面图、管道连接方式等内容。

6. 绿化景观图：绿化景观图主要用于指导园林绿化施工的具体要求，包括草坪、花坛、树木、灌木等的种植位置、数量、规格要求，以及水系、石景、照明等的布置。

综上所述，工程施工图是指导工程施工单位进行施工的重要文档，包括结构施工图、给排水施工图、设备安装图、电气施工图、管道布置图、绿化景观图等多个方面的内容。

通过细致的施工图纸，能够确保工程施工顺利进行，达到设计要求，提高工程质量。

施工图包括哪些内容首先，施工图中包括了建筑的平面布置图。

平面布置图是建筑物各个层面的平面图，包括了建筑物的外形、内部空间布局、房间分隔、走廊、楼梯、电梯等内容。

通过平面布置图，施工人员可以清晰地了解建筑物的整体结构和布局，为后续的施工工作提供了重要的参考依据。

其次，施工图中还包括了建筑的立面图。

立面图是建筑物外立面的图纸，包括了建筑物的立面形式、窗户、门、外墙装饰等内容。

通过立面图，施工人员可以清晰地了解建筑物外观的设计风格和装饰形式，为外墙施工和装饰提供了重要的指导。

除此之外，施工图还包括了建筑的剖面图。

剖面图是建筑物在某一特定方向上的剖面图，包括了建筑物的结构、墙体、柱子、梁、楼板等构件的位置和尺寸。

通过剖面图，施工人员可以清晰地了解建筑物内部结构和构件的布置，为结构施工和装修提供了重要的参考依据。

此外，施工图中还包括了建筑的构造图。

构造图是建筑物各个构件的详细图纸，包括了构件的尺寸、材料、连接方式等内容。

通过构造图，施工人员可以清晰地了解各个构件的具体尺寸和要求，为构件的加工和安装提供了重要的指导。

最后，施工图还包括了建筑的细部图。

细部图是建筑物各个细部构件的详细图纸，包括了各种连接、细部构造、装饰细节等内容。

通过细部图，施工人员可以清晰地了解各个细部构件的具体要求，为细部施工和装饰提供了重要的参考依据。

综上所述，施工图包括了建筑的平面布置图、立面图、剖面图、构造图和细部图等内容，这些内容对于建筑工程的施工和装饰具有非常重要的指导作用。

希望大家在施工图设计和使用过程中，能够充分重视这些内容，确保施工图的准确性和完整性，为建筑工程的顺利进行提供有力的支持。

一套完整的建筑施工图所包含的内容建筑施工图是建筑设计阶段之后，标准化绘制和交付给施工单位的图纸集合。

一份完整的建筑施工图要包含的内容可分为以下几个方面。

1. 建筑平面图建筑平面图是建筑施工图中最基本的图纸，其主要作用是描述建筑物在水平方向上的布置方式以及各房间或区域之间的位置关系。

建筑平面图可以分为总平面图和分平面图两种类型。

总平面图展示了所有楼层的建筑布置情况；分层平面图则分别展示每一层的建筑布置情况。

2. 建筑立面图建筑立面图主要描述建筑物在垂直方向上的表现，包括建筑物外墙的设计、窗户的布置和大门等。

建筑立面图是与展示建筑外在形象非常密切相关的图纸，也是建筑外观设计的重要组成部分。

3. 建筑剖面图建筑剖面图展示的是建筑物尺度的垂直剖面，包括各楼层的布置以及建筑结构和装修工艺。

建筑剖面图的作用是为施工单位提供详细的施工工艺和工作需求，帮助施工单位顺利地按照设计完成建筑物的建设任务。

4. 建筑细部图建筑细部图是对建筑物具体细节的展示和标注。

细部图可以包括建筑物中各种设施，例如通风系统，给排水管道，电气系统等等。

建筑细部图则为施工单位提供了每一个细节需要的具体要求和规范，帮助施工单位完成设计师所规定的要求。

5. 建筑工程设计及计算说明建筑工程设计与计算说明是一份建筑施工图的重要附件，需要在设计阶段就制定好，其中包含了建筑物的各种技术指导和施工要求。

建筑工程设计与计算说明通常会包含地质勘探报告，建筑物的设计理念、施工材料和核心技术要求等内容。

总之，一套建筑施工图所包含的内容多种多样，其中每个图纸内容都各有侧重。

好的建筑施工图能够为施工单位提供详尽的、有待执行的准确指引，提高建筑质量、节省成本，使建筑项目能够按部就班地实现。

急“一个完整的建筑工程图纸包括几部分”急“一个完整的建筑工程图纸包括几部分”分为4大部分建筑施工图和结构施工图装置施工图装饰施工图建筑施工图包括室外细部工程做法表门窗表总平面图首层平面图标准层平面图顶层平面图屋顶平面图立面图 , 剖面图楼梯详图结构施工图包括基础平面图基础配筋图基础祥图首层配筋图标准层配筋图顶层配筋图楼梯配筋图梁平法施工柱平法施工图装置施工图包括给水施工图排水施工图通风施工图照明和电路施工图暖卫施工图装饰施工图包括：平面图包括现况平面、家俱布置图、装修平面图...2：立面图包括剖切到的吊顶部位高低关系、标高3：天花图标高、做法、材料、风口、灯位...4：专业图纸水、暖、空调、强电、弱电平面图分别设计，综合考虑；必要时须有系统图。

5：固定家俱图设计固定家俱等须有立面剖面大样，特殊部位节点。

包括壁柜、暖气罩装饰架、现场制作的酒吧台等等。

6：门窗大样图样式、玻璃百叶分格尺寸、特殊五金等。

包括壁柜、隔断。

7：厨房卫生间大样地面排砖图、墙面排砖图、吊顶分格图8：结构图如有增加阁楼、拆改加固等专案，应有结构图纸和简略受力计算书。

9：外加工图纸自行设计的铁艺、金属楼梯、栏杆、栏板如何完整的制作建筑工程图纸？如果都计算、设计好了，拿CAD一笔一笔画吧，有现成的就可以抄建筑工程图纸邮箱给我，我发一套给你。

先学一下《房屋建筑基本知识》，配合著学《建筑制图与识图》。

怎样计算建筑工程图纸的建筑面积1、商品房销售面积商品房按“套”或“单元”出售，商品房的销售面积即为购买房者所购买的套内或单元内建筑面积（以下简称内建筑面积）与应分摊的公用建筑面积之和。

即所谓的建筑面积。

销售者销售商品房，必须明示商品房的销售面积，并注明该商品房的套内建筑面积及应当分摊的共有建筑面积。

商品房销售面积的标注单位应当为平方米。

商品房的销售面积与实际面积之差不得超过国家计量技术规范《商品房销售面积测量与计算》规定的商品房面积测量限差。

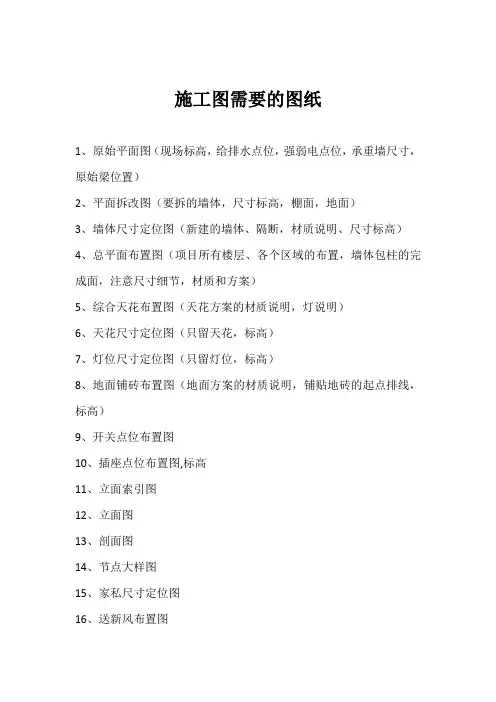

施工图需要的图纸
1、原始平面图（现场标高，给排水点位，强弱电点位，承重墙尺寸，原始梁位置）
2、平面拆改图（要拆的墙体，尺寸标高，棚面，地面）
3、墙体尺寸定位图（新建的墙体、隔断，材质说明、尺寸标高）
4、总平面布置图（项目所有楼层、各个区域的布置，墙体包柱的完成面，注意尺寸细节，材质和方案）
5、综合天花布置图（天花方案的材质说明，灯说明）
6、天花尺寸定位图（只留天花，标高）
7、灯位尺寸定位图（只留灯位，标高）
8、地面铺砖布置图（地面方案的材质说明，铺贴地砖的起点排线，标高）
9、开关点位布置图
10、插座点位布置图,标高
11、立面索引图
12、立面图
13、剖面图
14、节点大样图
15、家私尺寸定位图
16、送新风布置图
17、综合监控线路布置图
18、综合动力干线布置图
19、综合电缆桥架布置图
20、综合给排水布置图
21、综合暖通布置图
22、综合强电系统图
23、综合弱电系统图
24、综合给排水系统图
25、综合暖通系统图。

1、结构设计第一步就是看懂建筑施工图,建筑专业是整个建筑物设计的龙头,没有建筑设计其他专业也就谈不上设计了,所以看懂建筑施工图就显得格外重要。

大体上建筑施工图包括以下部分:图纸目录, 门窗表，建筑设计总说明,一层~屋顶的平面图,正立面图，背立面图，东立面图,西立面图,剖面图(视情况，有多个)，节点大样图及门窗大样图，楼梯大样图(视功能可能有多个楼梯及电梯).作为一个结构设计师必须认真严谨的把建筑图理一遍,不懂的地方需要向建筑及建筑图上涉及的其他专业请建,要做到绝对明了建筑的设计构思和意图。

2、图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能,如果图纸目录与实际图纸有出入，必须与建筑核对情况。

门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法,这对大家在结构中计算荷载是必不可少的。

3、建筑设计总说明建筑设计总说明对结构设计是非常重要的，因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据, 比如：建筑物所处位置(结构中用以确定设防列度及风载雪载),黄海标高(用以计算基础大小及埋深桩顶标高等,没有黄海标高,施工中根本无法施工),墙体做法地面做法楼面做法.. 。

等等做法(用以确定各部分荷载)，总之看建筑设计说明时不能草率,这是结构设计正确与否非常重要的一个环节。

4、建筑平面图建筑平面图就比较直观了,主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等。

而一层平面图在进行上部结构建模中是不需要的(有架空层及地下室等除外)，一层平面图是在做基础时使用,至于如何真正的做结构设计本文不详述,这里只讲如何看建筑施工图。

作为结构设计师在看平面图的同时，需要考虑建筑的柱网布置是否合理,不当之处应该讲出理由说服建筑修改,通常不影响建筑功能及使用效果上的修改,建筑也是会同意修改的，如果建筑不改那就只有哭哭再看图(人家是老大,没办法的。

工程施工有几种图纸组成1. 平面图：平面图是工程施工图纸中最常见的一种类型，它用于表达设计方案在水平方向上的布置和分布情况，包括建筑物的平面布局、路面的设计、管道的走向等。

平面图通常包括建筑物的轮廓、墙体的位置、窗户和门的开口位置、楼层的分布等信息，为施工人员提供了空间布局的参考。

2. 剖面图：剖面图是工程施工图纸中描述建筑物或结构物剖面结构的图纸，它展示了建筑物或结构物在垂直方向上的构造和组成情况。

剖面图通常包括建筑物的截面形状、各种构造部件的位置和尺寸、结构物的基础、墙体、柱子、梁等构造要素的分布和连接方式，为施工人员提供了垂直方向上的施工指导。

3. 立面图：立面图是工程施工图纸中描述建筑物或结构物立面形态的图纸，它展示了建筑物或结构物在竖直平面上的结构和外观情况。

立面图通常包括建筑物的外观形态、立面构造、窗户和门的位置、装饰元素等信息，为施工人员提供了建筑物外观设计和装饰方面的参考。

4. 结构图：结构图是工程施工图纸中描述建筑结构体系的图纸，它展示了建筑物的承重结构和支撑体系。

结构图通常包括建筑物的荷载传递路径、结构构件的尺寸和连接方式、承重墙、柱子、梁、板等结构构件的布置和连接方式，为施工人员提供了结构施工的指导和参考。

5. 细部图：细部图是工程施工图纸中描述建筑构件和细部连接细节的图纸，它展示了各种构造部件的细节设计和连接方式。

细部图通常包括建筑构件的具体尺寸、连接方式、细部构造，如柱子和梁的节点连接、墙体和地板的连接、门窗的安装方式等信息，为施工人员提供了施工细节方面的参考。

除了以上几种基本类型的工程施工图纸外，根据具体工程的性质和要求，还可能需要其他类型的图纸，如电气图、给水排水图、通风空调图、消防图等，以满足不同专业的设计和施工需求。

通过这些不同类型的施工图纸，设计人员和施工人员可以相互沟通、协作，保证工程施工的顺利进行和质量的保障。

总的来说，工程施工图纸是工程建设中不可或缺的重要文件，它为工程施工提供了图纸依据和设计指导，确保工程施工按计划、按设计要求进行。

一套完整的施工图图纸
一套完整的施工图，应包括以下一些图纸：
一、平面图
（如果可以体现清楚，可一层只出一个总平面，如果无法体现则需要细化到区域平面图）
1、平面布置图
2、平面隔墙图
3、平面装修尺寸图
4、平面家具定位图
5、平面装修立面索引图
6、地坪装修施工图
7、平面门扇布置图
8、平面陈设品布置图
9、平面灯位编号图
10、平面开关、插座布置图
二、顶棚图
（如果可以体现清楚，可一层只出一个总平面，如果无法体现则需要细化到区域平面图）
1、平顶装修布置图
2、平顶装修尺寸图
3、平顶装修索引图
4、平顶灯位编号图
5、平顶陈设布置图
三、水电图
（如果可以体现清楚，可一层只出一个总平面，如果无法体现则需要细化到区域平面图）
1、平面水喉图
2、电源线路图
3、开关线路图
4、弱电线路图
5、水系统图
6、电系统图
7、弱电系统图
四、立面图
（无论施工与否，每个立面都需要体现）
1、装修剖立面图
2、陈设剖立面图
3、装修立面图
4、陈设立面图
五、详图
（以能完全体现施工做法为准，做到每个节点都有图可依）
1、大样图
2、节点图
3、断面图
六、门表
（无论门是甲供还是乙供都需提供门表，门样及尺寸）
七、材料表
（无论材料是甲供还是乙供都需提供材料表，材料名称、型号、数量）
八、施工说明
九、图纸目录
十、灯光
1、光源表
2、灯饰表
十一、家具表
十二、五金表
十三、卫浴表
十四、设备表。

工程施工都需要哪些图一、建筑图纸建筑图纸是工程施工的重要一环，其主要起到规划和设计建筑物的作用。

建筑图纸包括平面图、立面图、剖面图、结构图、布置图、细部图等多种类型，它们通过各种符号、标识来表达建筑物的结构、形状、大小、布局等各种信息。

1. 平面图平面图是建筑图纸中最基础的图纸之一，它主要用于展示建筑物在水平方向上的布局和结构。

平面图一般包括建筑物的地面平面、楼层平面等等。

2. 立面图立面图则是用来展示建筑物在垂直方向上的结构和外观。

它一般用于展示建筑物的外立面、墙体结构等内容。

3. 剖面图剖面图是建筑图纸中展示建筑物断面的一种图纸，主要用来展示建筑物在某一特定方向上的结构和布局。

4. 结构图结构图主要用于展示建筑物的结构设计，包括基础结构、承重墙、梁柱等部分，以及各种结构构件的连接方式和尺寸等信息。

5. 布置图布置图是用来展示建筑物内部各个功能空间的布置和连接方式的图纸，包括房间布局、门窗位置、家具摆放等信息。

6. 细部图细部图是用来展示建筑物内外部各种细节构造和装饰的图纸，包括建筑物的连接方式、装饰图案、细部构造等。

二、结构图纸结构图纸是工程施工中非常重要的一部分，其主要用于表达建筑物的整体结构、承重结构等信息，以保证建筑物的安全和稳定。

结构图纸包括梁柱图、板梁图、墙体结构图、基础图等。

1. 梁柱图梁柱图是用来展示建筑物内部梁柱结构的图纸，包括梁的尺寸、柱的尺寸、连接方式等信息。

2. 板梁图板梁图是用来展示建筑物板梁结构的图纸，包括板的尺寸、梁的尺寸、连接方式等信息。

3. 墙体结构图墙体结构图是用来展示建筑物墙体结构的图纸，包括墙体的材料、厚度、连接方式等信息。

4. 基础图基础图是用来展示建筑物基础结构的图纸，包括地基处理、基础形式、深度、尺寸等信息。

结构图纸的设计和施工非常重要，一旦出现问题可能导致建筑物的不稳定和危险，因此在设计和施工过程中需要谨慎对待。

三、设备安装图纸设备安装图纸是指用来展示建筑物内部各种设备的安装位置、连接方式、管线布置等信息的图纸，如水暖系统图、电气系统图、通风系统图等。

建筑施工图组成建筑施工图是建筑工程中至关重要的一环，它是建筑师、结构工程师、土木工程师等专业技术人员通过绘制的图纸，以展示建筑设计的构造和细节。

建筑施工图是进行建筑施工前的必要准备工作，它包含了丰富的信息和细节，可以提供给施工人员、相关承包商和监理人员参考和遵守。

那么，建筑施工图由哪些组成呢？第一部分：平面图平面图是建筑施工图的基础，它将建筑设计以平面的形式展示出来。

平面图具体包括建筑的外部轮廓，内部各房间及功能区域的分布，门窗的位置和尺寸等。

平面图不仅提供了建筑的整体布局，还包括了一些关键尺寸和坐标，以便后续的施工过程中能够准确地定位和安装。

第二部分：立面图立面图是建筑施工图的重要组成部分之一，它是建筑物的外墙立面的正面视图。

立面图展示了建筑的外观特征和立面细节，包括墙面材料、窗户、门、檐口、装饰元素等。

通过立面图，施工人员可以清晰地了解建筑物的外部布局和纵向分布，确保施工过程中的一致性和正确性。

第三部分：剖面图剖面图是建筑施工图的重要组成部分之一，它展示了建筑物的内部结构和细节。

剖面图以垂直切面的形式，从建筑物的一侧绘制，显示出建筑物的分层结构、楼层高度、墙体厚度、天花板和地板的构造等。

通过剖面图，施工人员可以清楚地了解建筑物的内部构造，从而有针对性地进行施工工作。

第四部分：构造图构造图是建筑施工图的核心部分之一，它详细描述了建筑物的结构框架和承重情况。

构造图包括建筑物的基础结构、梁柱体系、楼板、钢结构等的设计和安装。

通过构造图，建筑师和结构工程师可以确保建筑物的结构稳固和符合设计要求。

第五部分：细部图细部图是建筑施工图的重要补充，它展示了建筑细节的构造和连接方式。

细部图包括墙体连接、门窗安装、屋面排水系统、外墙装饰等细节的构造，为施工过程中的细节处理提供了指导。

通过细部图，施工人员可以理解并准确地将各个部件和材料连接起来，确保建筑的质量和耐久性。

最后，建筑施工图还包括材料清单、工程量计算和技术规范等内容，这些信息和细节对于施工的顺利进行至关重要。

1：[论述题]一、一套完整的房屋施工图应包含哪些工程图纸。

（按图纸的编排次序回答）参考答案：答：（1）首页图；（2）设计总说明；（3）建筑施工图：总平面图――建筑平面图（底层平面图~标准层平面图~顶层平面图~屋顶平面图）――建筑立面图（正立面图~背立面图~侧立面图）――建筑剖面图――建筑详图（厨厕详图~屋顶详图~外墙身详图~楼梯详图~门窗详图~安装节点详图等）。

（4）结构施工图：结构设计说明――基础平面图――基础详图――结构平面图（楼层结构平面图~屋顶结构平面图）――构件详图（楼梯结构施工图~现浇构件配筋图）。

（5）给排水施工图：管道平面图――管道系统图――管道加工安装详图――图例及施工说明。

（6）采暖通风施工图：管道平面图――管道系统图――管道加工安装详图――图例及施工说明。

（7）电气施工图：线路平面图――线路系统图――线路安装详图――图例及施工说明。

2：[论述题]二、简述基础平面图的形成过程。

参考答案：答：用一个假想的水平剖切平面，沿建筑物底层室内设计地面（±0.000）把整幢建筑物剖开，移去剖切平面以上的建筑物和基槽回填土后，用直接正投影法所作的水平投影。

就是反映基槽未回填土时基础的平面布置的图样。

1：[判断题]10、A2幅面图纸的幅面尺寸为：594×841参考答案：错误2：[判断题]9、工程图中标注圆的直径，必须在圆的直径尺寸前注写直径代号R参考答案：错误3：[判断题]8、基础和地基都是建筑物的构造组成部分参考答案：错误4：[判断题]7、在钢筋混凝土板中，布设的钢筋主要是受力筋和分布筋参考答案：正确5：[判断题]6、在给排水管道平面中，给水管道用粗实线绘制，排水管道用细实线绘制参考答案：错误6：[判断题]5、楼层结构平面图形成中，其假想的水平剖切平面位于门窗洞口之间参考答案：错误7：[判断题]4、建筑总平面图中的标高属于相对标高参考答案：错误8：[判断题]3、正投影就是平行投射线与投影面垂直参考答案：正确9：[判断题]2、工程图中标注的汉字字高不得小于5mm，数字字高不得小于3mm参考答案：错误10：[判断题]1、索引符号中分子数字代表详图编号、分母数字代表详图所在图纸编号参考答案：正确1：[论述题]二、建筑平面图的形成及图示内容参考答案：答：形成：用一个假想的水平剖切平面，沿门窗洞口之间进行剖切，移去剖切平面以上的部分，将剩余部分向下做水平正投影所得到的视图。

一套完整的施工图一般包括哪几部分时间：2011-04-13来源：作者：建筑工程施工图的识读建筑工程施工图是用来指导施工的一整套图纸，它将拟建房屋的外形状、大小以及各部分的构造、结构、装饰、设备等，按照建筑工程制图的规定，用投影方法详细准确的表示出来。

建筑工程施工图按照专业分工不同，可分为建筑施工图、结构施工图、设备施工图和电气施工图。

一、施工图的编排顺序以及容施工图的编排顺序一般为：1．图纸目录从中了解该建筑的类型建筑物的名称性质、建筑面积、建设单位、设计单位。

图纸目录包括每图纸的名称、容、图号等，该工程由那几个专业的图纸所组成，以便于查找图纸。

图纸的编排顺序是：总说明、总平面、建筑施工图、结构施工图、设施（水、暖、电）施工图。

各工种图纸的编排，一般是全局性图纸在前，说明局部的图纸在后。

2．建筑施工图包括建筑总面积图、各层平面图、各个方向的立面图、剖面图和建筑施工详图，在图类中以建筑设施xx标志3．结构施工图包括基础平面图、基础详图、结构平面图、楼梯结构图、结构构件详图及其说明等，在图类中以结构设施XX标志4．设施（水、电、暖）施工图包括设施（水、电、暖）平面图、系统图和施工详图，在图类中以设施（电气设施）XX标志在识读施工图前，必须掌握正确的识读认识方法和步骤，看图的一般方法应该按照“总体了解、顺序识读、前后对照、重点细读”的读图方法二、建筑施工图的识读建筑施工图（简称建施）主要表示建筑物的总体布局、外部构造、部布置、细部构造、装修和施工要求等。

具体容为：（一）总平面布置图该图在地形图上用较小的比例画出拟建房屋和原有房屋外轮廓的水平投影、红线围、总体布置。

它反映出拟建房屋的位置和朝向、室外场地、道路、绿化等布置，主要入口及新建筑±0.000标高相当于绝对标高的数值。

（二）建筑总说明该图反映了工程的性质、建筑面积、设计依据、本工程需要说明的各个部位的构造做法和装修做法，所引用的标准图集，对施工提出的要求，门窗表等。

建筑物施工图由各个专业施工图组成1、建筑施工图主要包括设计总说明、总平面图、各层平面图、屋面排水平面图、立面图、剖面图、建筑配件及节点详图、门窗表、装修表等2、结构施工图主要包括结构设计说明、基础施工图、各层梁板模板图配筋图、楼梯模板图配筋图、梁表柱表剪力墙表、节点大样图等3、给排水施工图主要包括各层给排水平面图、给排水系统图、设计说明、图例符号表等4、暖通施工图主要包括各层采暖通风平面图、系统图、图例符号表、设计说明、设备表、详图等5、电气施工图主要包括各层照明平面图、照明结线系统图、各层动力平面图、动力结线系统图、各层弱电平面图、弱电结线系统图、设计说明、图例符号表、设备表等6、消防施工图主要包括各层消防平面图、各层疏散指示平面图、系统图、设备表、图例符号表等比较复杂或者专业性比较强的建筑物还有其他一些专业的施工图各专业也都有一些国家标准图可以再施工图中引用也算是施工图中的一部分建筑的分类：是指高度大于10米，小于24米的建筑，多层居住建筑为四层至九层（其高度大于10米，小于28米）。
