《高电压工程》习题答案第一章1. 解释绝缘电阻、吸收比、泄漏电流、tan δ的基本概念。

为什么可以用这些参数表征绝缘介质的特性?绝缘电阻：电介质的电阻率很大，只有很小的泄漏电流（一般以μA 计）流过电介质，对应的电阻很大，称为绝缘电阻。

绝缘电阻是电气设备和电气线路最基本的绝缘指标。

绝缘电阻值的大小常能灵敏的反映绝缘情况，能有效地发现设备局部或整体受潮和脏污，以及绝缘击穿和严重过热老化等缺陷。

吸收比：吸收比K 定义为加上直流电压后60s 与15s 时的绝缘电阻值之比。

即ss R R K 1560=。

若绝缘良好，比值相差较大；若绝缘裂化、受潮或有缺陷，比值接近于1，因此绝缘实验中可以根据吸收比K 的大小来判断绝缘性能的好坏。

泄漏电流：流过电介质绝缘电阻的纯阻性电流，不随时间变化，称为泄漏电流。

泄漏电流实际上就是电气线路或设备在没有故障和施加电压的作用下，流经绝缘部分的电流，因此，它是衡量电器绝缘性好坏的重要标志之一。

tan δ ：介质损耗因数是在交流电压作用下，电介质中电流的有功分量与无功分量的比值。

即CR I I =δtan 。

tan δ是反映绝缘介质损耗大小的特征参数。

2. 为什么一些电容量较大的设备如电容器、电力电缆等经过直流高压实验后，要用接地棒将其两极间短路放电长达5-10min?因为容型设备的储存电荷较多，放电实质是一个RC电路，等效的公式为U（1-e T），其中时间常数T=R*C ，电容越大，放电的时间越长。

为了操作安全以及不影响下一次试验结果，因此要求电容要充分放电至安全程度，时间长达5-10min。

3. 试比较气体、液体、固体电介质的击穿场强大小及绝缘恢复特性。

固体电介质击穿场强最大，液体电介质次之，气体电介质最小；气体电介质和液体电介质属于自恢复绝缘，固体电介质属于非自恢复绝缘。

4. 何谓电介质的吸收现象?用电介质极化、电导过程的等值电路说明出现此现象的原因。

为什么可以说绝缘电阻是电介质上所加直流电压与流过电介质的稳定体积泄漏电流之比?（1）一固体电介质加上直流电压U，如图1-1a所示观察开关S1合上之后流过介质电流i的变化情况。

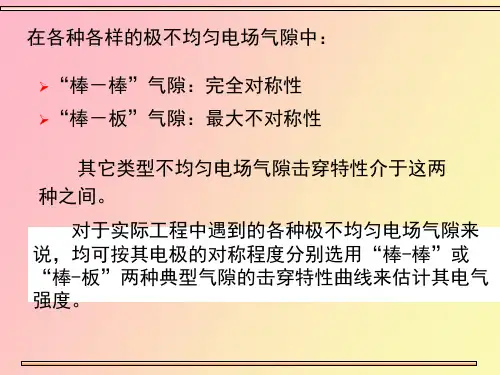

第三章气隙的电气强度第三章气隙的电气强度本章节的教学内容要求：冲击电压下的气息击穿：标准波形，放电时间，伏秒特性及其实际意义，50%冲击击穿电压，放电的分散性。

大气条件的影响及换算方法，提高气体间隙击穿的措施沿面放电：均匀与不均匀电场中沿面放电的基本过程和影响因素分析，提高沿面放电电压的方法。

§3－1气隙的击穿时间静态击穿电压：长时间作用在气隙上能使得气隙击穿的最低电压。

如果所加电压的瞬时值是变化的，或者所加电压的延续时间很短，则该气隙的击穿电压就不同于静态击穿电压（一般高于）静态击穿电压。

所以，应该说，对于某一气隙，当不同波形的电压作用时，将有相应不同的击穿时间和击穿电压。

一．静态击穿电压Ｕ0使气隙击穿的最小电压二．击穿时间tb从加压的瞬时起到气隙完全击穿为止的总时间由三部分组成１．ｔ0 （升压时间）：电压从零升到静态击穿电压Ｕ0所需的时间２．ｔs （统计时延）：从电压达到Ｕ0 的瞬时起到气隙中形成第一个有效电子为止的时间。

３．ｔf （放电形成（发展）时延）从产生第一个有效电子的瞬时到气隙完全被击穿为止的时间这里所讲的有效电子是指该电子能发展一系列的电离过程，最后导致间隙完全击穿的那个电子。

气隙中出现的自由电子并不一定能成为有效的电子（有效电子－－能发展一系列的游离过uU程，最后导致间隙完全击穿的那个电子）。

这是因为下列原因：有效电子：形成负离子扩散到间隙外游离中途衰亡４．tl （放电时延）：ｔl ＝ｔs ＋ｔftl 的特点：根据电场的不同，ｔl具有分散性和随机性（1）在短间隙、均匀场中ｔf〈〈ｔs→ｔl ＝ｔs即：均匀电场的放电时延ｔl 主要是产生有效电子的时间，ｔs的长短具有统计性质，可取其平均值，称为平均统计时延。

影响ｔs的因素：电极材料、外施电压、短波光照射、电场情况（2）在长间隙不均匀场中，由于电场的不均匀性容易产生有效电子，使ｔf 〉〉ｔs →ｔl ＝ｔf即：不均匀长间隙电场中，先导放电的发展占放电时延的主要部分影响ｔf 的因素：间隙长度、电场均匀度、外加电压§3-2气隙的伏秒特性和击穿电压的概率分布一．标准试验电压波形对于不同性质、不同波形的电压，气隙的击穿电压是不同的。

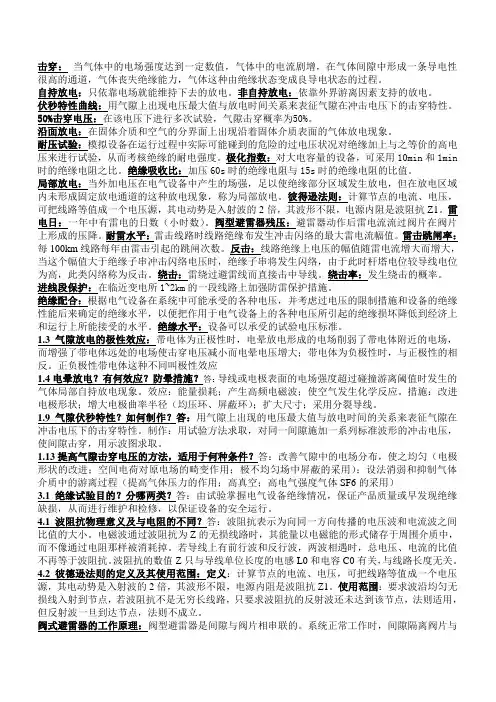

击穿：当气体中的电场强度达到一定数值，气体中的电流剧增，在气体间隙中形成一条导电性很高的通道，气体丧失绝缘能力，气体这种由绝缘状态变成良导电状态的过程。

自持放电：只依靠电场就能维持下去的放电。

非自持放电：依靠外界游离因素支持的放电。

伏秒特性曲线：用气隙上出现电压最大值与放电时间关系来表征气隙在冲击电压下的击穿特性。

50%击穿电压：在该电压下进行多次试验，气隙击穿概率为50%。

沿面放电：在固体介质和空气的分界面上出现沿着固体介质表面的气体放电现象。

耐压试验：模拟设备在运行过程中实际可能碰到的危险的过电压状况对绝缘加上与之等价的高电压来进行试验，从而考核绝缘的耐电强度。

极化指数：对大电容量的设备，可采用10min和1min 时的绝缘电阻之比。

绝缘吸收比：加压60s时的绝缘电阻与15s时的绝缘电阻的比值。

局部放电：当外加电压在电气设备中产生的场强，足以使绝缘部分区域发生放电，但在放电区域内未形成固定放电通道的这种放电现象，称为局部放电。

彼得逊法则：计算节点的电流、电压，可把线路等值成一个电压源，其电动势是入射波的2倍，其波形不限，电源内阻是波阻抗Z1。

雷电日：一年中有雷电的日数（小时数）。

阀型避雷器残压：避雷器动作后雷电流流过阀片在阀片上形成的压降。

耐雷水平：雷击线路时线路绝缘布发生冲击闪络的最大雷电流幅值。

雷击跳闸率：每100km线路每年由雷击引起的跳闸次数。

反击：线路绝缘上电压的幅值随雷电流增大而增大，当这个幅值大于绝缘子串冲击闪络电压时，绝缘子串将发生闪络，由于此时杆塔电位较导线电位为高，此类闪络称为反击。

绕击：雷绕过避雷线而直接击中导线。

绕击率：发生绕击的概率。

进线段保护：在临近变电所1~2km的一段线路上加强防雷保护措施。

绝缘配合：根据电气设备在系统中可能承受的各种电压，并考虑过电压的限制措施和设备的绝缘性能后来确定的绝缘水平，以便把作用于电气设备上的各种电压所引起的绝缘损坏降低到经济上和运行上所能接受的水平。

第三章 气隙的电气强度本章节的教学内容要求：冲击电压下的气息击穿：标准波形，放电时间，伏秒特性及其实际意义，50%冲击击穿电压，放电的分散性。

大气条件的影响及换算方法，提高气体间隙击穿的措施沿面放电：均匀与不均匀电场中沿面放电的基本过程和影响因素分析，提高沿面放电电压的方法。

§3－1气隙的击穿时间静态击穿电压：长时间作用在气隙上能使得气隙击穿的最低电压。

如果所加电压的瞬时值是变化的，或者所加电压的延续时间很短，则该气隙的击穿电压就不同于静态击穿电压（一般高于）静态击穿电压。

所以，应该说，对于某一气隙，当不同波形的电压作用时，将有相应不同的击穿时间和击穿电压。

一．静态击穿电压Ｕ0使气隙击穿的最小电压二．击穿时间tb从加压的瞬时起到气隙完全击穿为止的总时间由三部分组成１．ｔ0 （升压时间）：电压从零升到静态击穿电压Ｕ0所需的时间２．ｔs （统计时延）：从电压达到Ｕ0 的瞬时起到气隙中形成第一个有效电子为止的时间。

３．ｔf （放电形成（发展）时延）从产生第一个有效电子的瞬时到气隙完全被击穿为止的时间这里所讲的有效电子是指该电子能发展一系列的电离过程，最后导致间隙完全击穿的那个电子。

气隙中出现的自由电子并不一定能成为有效的电子（有效电子－－能发展一系列的游离过程，最后导致间隙完全击穿的那个电子）。

这是因为下列原因：有效电子：形成负离子扩散到间隙外游离中途衰亡UuU４．tl （放电时延）：ｔl ＝ｔs ＋ｔftl 的特点：根据电场的不同，ｔl 具有分散性和随机性（1）在短间隙、均匀场中ｔf 〈〈ｔs → ｔl ＝ｔs即：均匀电场的放电时延ｔl 主要是产生有效电子的时间，ｔs 的长短具有统计性质，可取其平均值，称为平均统计时延。

影响ｔs 的因素：电极材料、外施电压、短波光照射、电场情况（2）在长间隙不均匀场中，由于电场的不均匀性容易产生有效电子，使ｔf 〉〉ｔs → ｔl ＝ｔf即：不均匀长间隙电场中，先导放电的发展占放电时延的主要部分影响ｔf 的因素：间隙长度、电场均匀度、外加电压§3-2气隙的伏秒特性和击穿电压的概率分布一．标准试验电压波形对于不同性质、不同波形的电压，气隙的击穿电压是不同的。

第一章气体的绝缘特性1.电介质在电气设备中作为绝缘材料使用，按其物质形态，可分为三类：气体电介质液体电介质固体电介质在电气设备中又分为：外绝缘：一般由气体介质（空气）和固体介质（绝缘子）联合构成。

内绝缘：一般由固体介质和液体介质联合构成。

2、一些基本概念：①气体介质的击穿——当加在气体间隙上的电场强度达到某一临界值后，间隙中的电流会突然剧增，气体介质会失去绝缘性能而导致击穿的现象，也称为气体放电。

②放电电压UF——在间隙距离及其它相关条件一定的条件下，加在间隙两端刚好能使其击穿的电压。

由于相关条件的变化，这个值有一定的分散性。

③击穿场强——指均匀电场中击穿电压与间隙距离之比。

这个参数反映了某种气体介质耐受电场作用的能力，也即该气体的电气强度，或称气体的绝缘强度。

④平均击穿场强——指不均匀电场中击穿电压与间隙距离之比。

3.大气击穿的基本特点固体介质中的击穿将使介质强度永久丧失；而气体和液体击穿发生击穿时，一般只引起介质强度的暂时降低，当外加电压去掉后，绝缘性能又可以恢复，故称为自恢复绝缘。

§1.1 气体介质中带电质点的产生和消失一、气体原子的激发与游离产生带电质点的物理过程称为游离，是气体放电的首要前提。

1、几个基本概念①激发—-原子在外界因素（如电场、温度等）的作用下，吸收外界能量使其内部能量增加，从而使核外电子从离原子核较近的轨道跃迁到离原子核较远的轨道上去的过程（也称为激励）。

②游离—-中性原子由外界获得足够的能量，以致使原子中的一个或几个电子完全脱离原子核的束缚而成为自由电子和正离子（即带正电的质点）的过程（也称为电离）。

2、游离的基本形式①碰撞游离a 、当带电质点具有的动能积累到一定数值后，在与气体原子（或分子）发生碰撞时，可以使后者产生游离，这种由碰撞而引起的游离称为碰撞游离。

b 、发生条件：——气体分子（或原子）的游离能c 、碰撞游离的特点碰撞游离是气体放电过程中产生带电质点的极重要的来源。
