【CN209918528U】一种干冰排料装置及干冰清洗机【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201921667986.2(22)申请日 2019.09.30(73)专利权人 东莞市天卓干冰制品有限公司地址 523000 广东省东莞市常平镇朗洲村霞春路(72)发明人 李洁　陈艺　(51)Int.Cl.C01B 32/55(2017.01)(54)实用新型名称一种干冰机(57)摘要本实用新型涉及干冰制备的技术领域，尤其是涉及一种干冰机。

其中，该干冰机包括导料机构、底座、颗粒收集箱、驱动机构、转动杆和螺旋叶片，导料机构包括导料斗和出料通道，导料斗从上至下孔径依次减少，导料斗具有进料口，导料斗通过进料口接收颗粒挤压装置从排料口排出的干冰颗粒，导料斗与出料通道连通，出料通道的侧壁上设有出料口；驱动机构用于驱动转动杆转动，转动杆和螺旋叶片均设置在出料通道内部，螺旋叶片螺旋设置在转动杆的外侧，螺旋叶片用于转动时带动出料通道内部的干冰颗粒运动至出料口。

本实用新型具有以下效果：1.成功解决了通过干冰机只能获取干冰块，无法获取干冰颗粒的问题；2.使用者使用把手时不易被冻伤。

权利要求书1页 说明书4页 附图1页CN 210595283 U 2020.05.22C N 210595283U1.一种干冰机，包括颗粒挤压装置(1)和压缩装置(3)，颗粒挤压装置(1)包括排料口(2)，压缩装置(3)具有接料口(4)，其特征在于：还包括导料机构、底座(10)、颗粒收集箱(21)、驱动机构、转动杆(16)和螺旋叶片(17)，所述颗粒收集箱(21)具有开口(22)；所述导料机构包括导料斗(5)和出料通道(7)，所述导料斗(5)从上至下孔径依次减少，所述导料斗(5)具有进料口(6)，导料斗(5)通过所述进料口(6)接收颗粒挤压装置(1)从排料口(2)排出的干冰颗粒，所述导料斗(5)与出料通道(7)连通，所述出料通道(7)的侧壁上设有出料口(8)；所述驱动机构用于驱动所述转动杆(16)转动，所述转动杆(16)和螺旋叶片(17)均设置在出料通道(7)内部，所述螺旋叶片(17)螺旋设置在转动杆(16)的外侧，所述螺旋叶片(17)用于转动时带动出料通道(7)内部的干冰颗粒运动至出料口(8)；所述导料斗(5)可转动的设置在底座(10)上，所述出料通道(7)与导料斗(5)固定连接，所述出料通道(7)用于受驱动转动至第一位置时出料口(8)与接料口(4)相对，以将干冰颗粒排送至压缩装置(3)，和转动至第二位置时出料口(8)与颗粒收集箱(21)的开口(22)相对，以将干冰颗粒排送至颗粒收集箱(21)。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920560033.X(22)申请日 2019.04.23(73)专利权人 郑州市蓝清科技有限公司地址 450000 河南省郑州市金水区沙口路1号楼中单元6层东户(72)发明人 雷凤婉　(74)专利代理机构 北京鼎宏元正知识产权代理事务所(普通合伙) 11458代理人 邓金涛(51)Int.Cl.B08B 7/00(2006.01)B02C 18/14(2006.01)B02C 18/22(2006.01)(54)实用新型名称一种用于模具的干冰清洗装置(57)摘要本实用新型公开了一种用于模具的干冰清洗装置，包括带有万向轮的车体、安装在车体内的螺旋输送杆、刀盘、横板、碎冰装置、气体输送装置、混料器和喷头，该干冰清洗装置启动时，料斗开始放冰，第一电动机驱动螺旋输送杆的转动，螺旋输送杆推动干冰向刀盘移动，第二电动机驱动刀盘转动进行第一步简单的粗粉，粗粉之后的干冰经过碎冰装置进行细粉，细粉后的干冰粒与气体输送装置提供的高压气体在混料器内混合，与高压气流混合后的干冰粉末通过喷头喷出，喷头对着模具需要清洗的部位进行清洗，该该干冰清洗装置操作简单，清洗效果良好。

本实用新型提供一种冰块粉碎效果良好、不会损坏模腔及减少干冰融化的用于模具的干冰清洗装置。

权利要求书1页 说明书3页 附图1页CN 209901874 U 2020.01.07C N 209901874U权　利　要　求　书1/1页CN 209901874 U1.一种用于模具的干冰清洗装置，其特征在于：包括带有万向轮（13）的车体（1）、安装在所述车体（1）内的螺旋输送杆（2）、刀盘（3）、横板（4）、碎冰装置（5）、气体输送装置（6）、混料器（7）和喷头（8），所述车体（1）内设置有输料腔，所述车体（1）上方设有料斗（9），所述料斗（9）的出料口与所述车体（1）的输料腔进料口连通，所述螺旋输送杆（2）安装在所述车体（1）的输料腔内，且所述螺旋输送杆（2）的动力输入端与固定在所述车体（1）外壁上的第一电动机（10）的动力输出端连接，所述横板（4）设置在所述车体（1）的输料腔下方，其一端固定在所述车体（1）内壁上，所述刀盘（3）安装在所述车体（1）内，且其动力输入端与固定在所述车体（1）外壁上的第二电动机（11）的动力输出端连接，所述刀盘（3）的碎冰端正对所述车体（1）的输料腔的出料口，所述刀盘（3）下方安装有所述碎冰装置（5），所述碎冰装置（5）的出料端与所述混料器（7）的进料端连接，且所述碎冰装置（5）的进料端位于所述刀盘（3）下方，所述气体输送装置（6）的出气端与所述混料器（7）的进气端连接，所述混料器（7）的出料端连接有所述喷头（8），所述喷头（8）架设在所述车体（1）的外侧壁上。

专利名称：一种干冰清洗机专利类型：实用新型专利
发明人：姜秋岩
申请号：CN201921031821.6申请日：20190704
公开号：CN210614548U
公开日：
20200526
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种干冰清洗机，涉及清洗机领域，包括底板，所述底板的四角设有滚轮，所述底板的顶部设有压缩机，所述压缩机的输出端连接有高压罐，所述底板上设有固定板，且固定板上设有钢箍，所述固定板通过钢箍将高压罐固定。

本实用新型通过将装入的干冰进行破碎，使干冰能够很好的和高压气体混合后，通过喷枪喷出，解决了传统中由于干冰体积过大，不易于被高压气体带出，后期堵塞喷枪造成喷枪炸膛，利用干冰颗粒高速冲击表面，瞬间爆破成气体，产生微爆，瞬间冲击表面，污渍受冷收缩，从而更容易从表面剥离，干冰升华体积膨胀约800倍，强大气浪将污渍吹走，实现干燥无残留的清洁。

申请人：长春威奥轨道交通科技有限公司
地址：130000 吉林省长春市宽城区轨道交通产业园B14栋厂房
国籍：CN
更多信息请下载全文后查看。

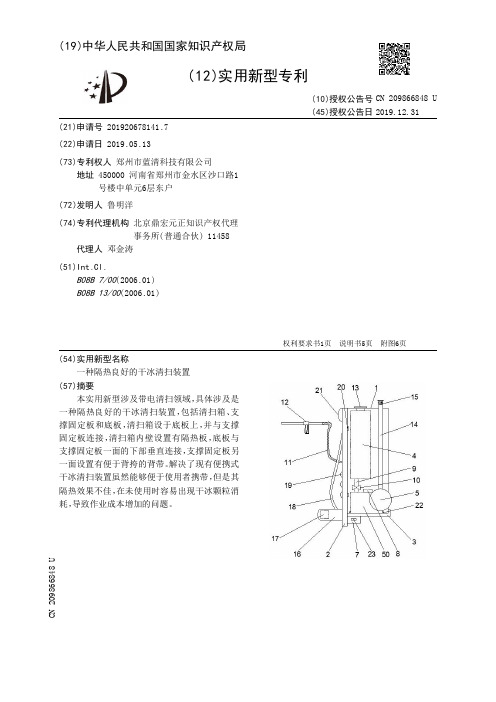

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920678141.7(22)申请日 2019.05.13(73)专利权人 郑州市蓝清科技有限公司地址 450000 河南省郑州市金水区沙口路1号楼中单元6层东户(72)发明人 鲁明洋　(74)专利代理机构 北京鼎宏元正知识产权代理事务所(普通合伙) 11458代理人 邓金涛(51)Int.Cl.B08B 7/00(2006.01)B08B 13/00(2006.01)(54)实用新型名称一种隔热良好的干冰清扫装置(57)摘要本实用新型涉及带电清扫领域，具体涉及是一种隔热良好的干冰清扫装置，包括清扫箱、支撑固定板和底板，清扫箱设于底板上，并与支撑固定板连接，清扫箱内壁设置有隔热板，底板与支撑固定板一面的下部垂直连接，支撑固定板另一面设置有便于背挎的背带。

解决了现有便携式干冰清扫装置虽然能够便于使用者携带，但是其隔热效果不佳，在未使用时容易出现干冰颗粒消耗，导致作业成本增加的问题。

权利要求书1页 说明书5页 附图6页CN 209866848 U 2019.12.31C N 209866848U权　利　要　求　书1/1页CN 209866848 U1.一种隔热良好的干冰清扫装置，其特征在于：包括清扫箱（1）、支撑固定板（2）和底板（3），所述清扫箱（1）设于底板（3）上，并与支撑固定板（2）连接，清扫箱（1）内壁设置有隔热板（36），所述底板（3）与支撑固定板（2）一面的下部垂直连接，所述支撑固定板（2）另一面设置有便于背挎的背带（18），所述隔热板（36）包括接触层（37）、表层（38）和保温层（39），所述接触层（37）一面与清扫箱（1）内壁接触，另一面与保温层（39）一面连接，所述保温层（39）另一面与表层（38）连接，所述保温层（39）为保温棉，相邻的保温棉之间设置有间隙（40），所述间隙（40）中填充有蜡质相变颗粒（41）。

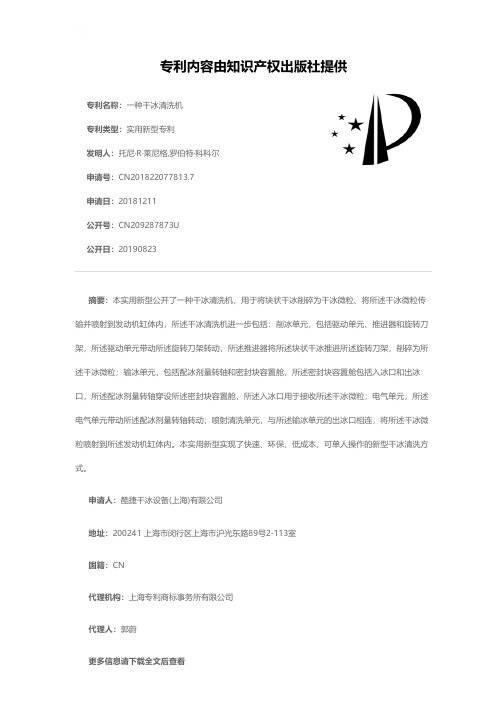

专利名称：一种干冰清洗机
专利类型：实用新型专利
发明人：托尼·R·莱尼格,罗伯特·科科尔申请号：CN201822077813.7
申请日：20181211
公开号：CN209287873U
公开日：
20190823
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种干冰清洗机，用于将块状干冰削碎为干冰微粒、将所述干冰微粒传输并喷射到发动机缸体内，所述干冰清洗机进一步包括：削冰单元，包括驱动单元、推进器和旋转刀架，所述驱动单元带动所述旋转刀架转动，所述推进器将所述块状干冰推进所述旋转刀架，削碎为所述干冰微粒；输冰单元，包括配冰剂量转轴和密封块容置舱，所述密封块容置舱包括入冰口和出冰口，所述配冰剂量转轴穿设所述密封块容置舱，所述入冰口用于接收所述干冰微粒；电气单元，所述电气单元带动所述配冰剂量转轴转动；喷射清洗单元，与所述输冰单元的出冰口相连，将所述干冰微粒喷射到所述发动机缸体内。

本实用新型实现了快速、环保、低成本、可单人操作的新型干冰清洗方式。

申请人：酷捷干冰设备(上海)有限公司
地址：200241 上海市闵行区上海市沪光东路89号2-113室
国籍：CN
代理机构：上海专利商标事务所有限公司
代理人：郭蔚
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201810535247.1(22)申请日 2018.05.30(71)申请人 昆明理工大学地址 650093 云南省昆明市五华区学府路253号(72)发明人 伞红军　陈久朋　曾德伟　陈明方　王学军　贺玮　伍星　普江华　(51)Int.Cl.B08B 7/00(2006.01)(54)发明名称一种干冰清洗机(57)摘要本发明公开了一种干冰清洗机，包括机柜、扶手、触摸屏、滑轮、爬坡轮、扣盖、压力调节阀开关、压力表、信号线接口、出冰口、喷枪手柄、喷口、喷管、碎冰机、支撑架、进气口、混合室壳体、压力调节阀、压力传感器、总阀、三端管、喷枪开关、信号线、单片机和储冰室。

本发明小型轻便可爬坡，利用电机带动冰刀，将储冰槽中的干冰切削为碎粒，针对不同需求使用触摸屏使单片机控制电机的转速，从而控制清洗机的出冰量，为防止喷口长时间使用结冰堵塞，在喷枪上安装加热套对喷口升温，短时间融化喷口冰碴，快速恢复使用，具有成本低廉，使用简单，安全高效的特点。

权利要求书2页 说明书4页 附图4页CN 108941062 A 2018.12.07C N 108941062A1.一种干冰清洗机，其特征在于：包括机柜（1）、扶手（2）、触摸屏（3）、滑轮（5）、爬坡轮（6）、扣盖（7）、压力调节阀开关（8）、压力表（9）、信号线接口（10）、出冰口（11）、喷枪手柄（12）、喷口（13）、喷管（14）、碎冰机（15）、支撑架（17）、进气口（18）、混合室壳体（25）、压力调节阀（29）、压力传感器（30）、总阀（31）、三端管（32）、喷枪开关（33）、信号线（36）、单片机（37）和储冰室（38）；所述扶手（2）安装在机柜（1）顶部，机柜（1）底部前端安装有滑轮（5），机柜（1）底部后端安装有爬坡轮（6），机柜（1）前方设有扣盖（7），扣盖（7）内安装有碎冰机（15）并通过支撑架（17）支撑，碎冰机（15）与储冰室（38）相通，混合室壳体（25）上方安装有储冰室（38），机柜（1）上表面安装有触摸屏（3），单片机（37）安装在机柜（1）内部且位于操作触摸屏（3）下方；所述电源、触摸屏（3）、碎冰机（15）的电机（19）、压力传感器（30）、压力表（9）、信号线接口（10）与单片机（37）连接；所述混合室壳体（25）中设置管道，空压机的输出管连接进气口（18），压力调节阀开关（8）控制进气口（18）连接的管道上的压力调节阀（29）的开口大小，并通过管道上的压力传感器（30）采集压力信号，压力调节阀（29）通过三端管（32）连接出冰口（11）的管道上设置总阀（31），三端管（32）一端开口与出冰口（11）相通，三端管（32）另一端开口与进气口（18）相通，三端管（32）顶端开口与储冰室（38）相通，压力传感器（30）采集的压力信号传输至单片机（37），通过单片机（37）控制压力表（9）显示；喷枪手柄（12）上设置的喷枪开关（33）通过信号线（36）连接信号线接口（10），通过喷枪开关（33）开启打开电机（19），通过触摸屏（3）设置电机（19）转速控制单片机（37）驱动电机（19）运动进行碎冰；喷枪手柄（12）通过喷管（14）与出冰口（11）连接，粉碎的干冰落入储冰室（38），总阀（31）开启，空气与干冰碎粒在三端管（32）中混合后进入出冰口（11），通过喷管（14）从与喷枪手柄（12）连接的喷口（13）喷出。

专利名称：干冰清洗方法和干冰清洗装置专利类型：发明专利
发明人：冈泽昌毅,岩间秀男
申请号：CN01142954.2
申请日：20011205
公开号：CN1357417A
公开日：
20020710
专利内容由知识产权出版社提供
摘要：本发明的目的是提供一种可根据清洗目标物清洗表面的污染度和污垢类型来进行清洗的方法。

为实现上述目的,在本发明的用干冰来对包含电子元件的清洗目标物进行清洗的方法中,在从储存干冰的地方向清洗表面喷射干冰的过程中,可调节干冰的尺寸,从而在清洗的同时,根据清洗表面的污物或污垢类型来改变干冰的清洗性能。

申请人：佳能株式会社
地址：日本东京
国籍：JP
代理机构：中国国际贸易促进委员会专利商标事务所
代理人：王景林
更多信息请下载全文后查看。

专利名称：干冰清洗机
专利类型：实用新型专利
发明人：张保磊
申请号：CN201820576651.9申请日：20180421
公开号：CN208407925U
公开日：
20190122
专利内容由知识产权出版社提供
摘要：本实用新型涉及了一种干冰清洗机，包括设置在一机架本体上的干冰清洗结构和控制所述干冰清洗结构运行的控制装置，所述干冰清洗结构包括安装在所述机架本体上的干冰料筒和与所述干冰料筒连接的碎冰机构；所述碎冰机构包括具有内腔的碎冰盘本体和设置在所述碎冰盘本体内腔中的刀盘，以及与所述刀盘连接的执行元件；所述刀盘的两侧端面上均设置有刮刀。

该干冰清洗机通过控制装置实现自动干冰清洗，采用刮刀不仅可以将碎冰盘本体上的冰块分切割成颗粒也可以将粘附在碎冰盘本体和刀盘壁面上冰块颗粒刮落，避免碎冰盘本体和刀盘之间的间隙粘附冰块颗粒无法使刀盘运转导致碎冰盘被冰块颗粒堵塞而干冰清洗机无法使用，提高干冰清洗机的使用寿命。

申请人：东莞宝悍实业投资有限公司
地址：523000 广东省东莞市南城区周溪隆溪路5号高盛科技园二期之高盛科技大厦第11层02室国籍：CN
代理机构：东莞市科安知识产权代理事务所(普通合伙)
代理人：曾毓芳
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201810774823.8(22)申请日 2018.07.16(71)申请人 伊婕地址 243000 安徽省马鞍山市雨山区碧水湾小区9栋102室(72)发明人 伊婕　(51)Int.Cl.B08B 7/00(2006.01)B08B 13/00(2006.01)(54)发明名称一种干冰清洗装置(57)摘要本发明公开了一种干冰清洗装置，包括二氧化碳贮槽车，二氧化碳贮槽车通过进液管连接干冰制粒机，干冰制粒机连接多个干冰保存箱，多个干冰保存箱里的干冰通过输送带输送到干冰喷射清洗机，多个干冰保存箱上分别设有干冰数量检测器，干冰喷射清洗机连接干燥机，干冰喷射清洗机包括进料口，进料口连接干冰容置腔，干冰容置腔下方设有干冰粉碎器，干冰粉碎器连接电动机，干冰粉碎器连接空气压缩机，干冰喷射清洗机上通过管道连接喷射器，喷射器包括阀门和旋转喷头，干冰喷射清洗机上设有数据检测器，数据检测器和干冰数量检测器通过网络与计算机相连。

本发明结构简单，采用的干燥机可除去高压气体中的水分，采用的喷头可360°无死角的旋转。

权利要求书1页 说明书2页 附图1页CN 108787632 A 2018.11.13C N 108787632A1.一种干冰清洗装置，包括二氧化碳贮槽车（1），其特征在于：所述二氧化碳贮槽车（1）通过进液管连接干冰制粒机（2），所述干冰制粒机（2）连接多个干冰保存箱（3），所述多个干冰保存箱（3）里的干冰通过输送带输送到干冰喷射清洗机（4），所述多个干冰保存箱（3）上分别设有干冰数量检测器（17），所述干冰喷射清洗机（4）连接干燥机（5），所述干冰喷射清洗机（5）包括进料口（7），所述进料口（7）连接干冰容置腔（8），所述干冰容置腔（8）下方设有干冰粉碎器（9），所述干冰粉碎器（9）连接电动机（10），所述干冰粉碎器（9）连接空气压缩机（6），所述干冰喷射清洗机（5）上通过管道连接喷射器（11），所述喷射器（11）包括阀门（13）和旋转喷头（14），所述干冰喷射清洗机（5）上设有数据检测器（16），所述数据检测器（16）和干冰数量检测器（17）通过网络与计算机相连。
