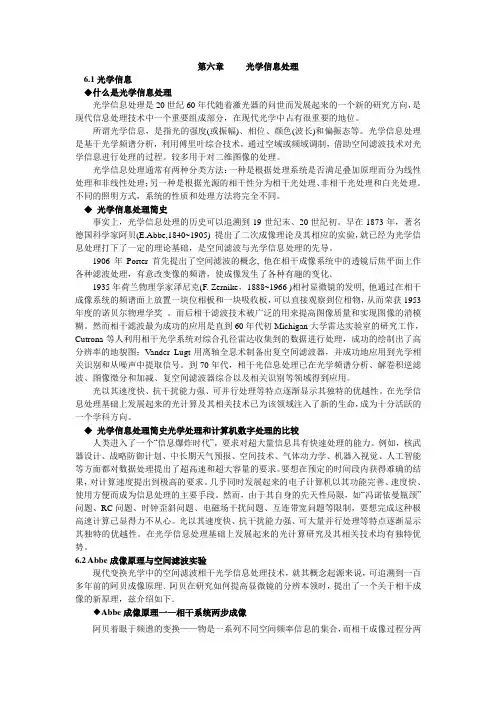

第六章光学信息处理6.1光学信息◆什么是光学信息处理光学信息处理是20世纪60年代随着激光器的问世而发展起来的一个新的研究方向，是现代信息处理技术中一个重要组成部分，在现代光学中占有很重要的地位。

所谓光学信息，是指光的强度(或振幅)、相位、颜色(波长)和偏振态等。

光学信息处理是基于光学频谱分析，利用傅里叶综合技术，通过空域或频域调制，借助空间滤波技术对光学信息进行处理的过程。

较多用于对二维图像的处理。

光学信息处理通常有两种分类方法：一种是根据处理系统是否满足叠加原理而分为线性处理和非线性处理；另一种是根据光源的相干性分为相干光处理、非相干光处理和白光处理。

不同的照明方式，系统的性质和处理方法将完全不同。

◆光学信息处理简史事实上，光学信息处理的历史可以追溯到19世纪末、20世纪初。

早在1873年，著名德国科学家阿贝(E.Abbe,1840~1905) 提出了二次成像理论及其相应的实验，就已经为光学信息处理打下了一定的理论基础，是空间滤波与光学信息处理的先导。

1906年Porter首先提出了空间滤波的概念, 他在相干成像系统中的透镜后焦平面上作各种滤波处理，有意改变像的频谱，使成像发生了各种有趣的变化。

1935年荷兰物理学家泽尼克(F. Zernike，1888~1966 )相衬显微镜的发明, 他通过在相干成像系统的频谱面上放置一块位相板和一块吸收板，可以直接观察到位相物，从而荣获1953年度的诺贝尔物理学奖。

而后相干滤波技术被广泛的用来提高图像质量和实现图像的消模糊。

然而相干滤波最为成功的应用是直到60年代初Michigan大学雷达实验室的研究工作，Cutrona等人利用相干光学系统对综合孔径雷达收集到的数据进行处理，成功的绘制出了高分辨率的地貌图；V ander Lugt用离轴全息术制备出复空间滤波器，并成功地应用到光学相关识别和从噪声中提取信号。

到70年代，相干光信息处理已在光学频谱分析、解卷积逆滤波、图像微分和加减、复空间滤波器综合以及相关识别等领域得到应用。

第二章：2.7互相关定义:互相关的意义：自相关定义：自相关意义：自相关的作用：归一化互相关的定义及范围：归一化自相关的定义：功率函数定义：功率函数积分的意义：有限功率函数定义：有限功率函数的互相关定义式:3.3解析信号的定义：单色光场的定义：解析信号频谱和实信号频谱的关系:3.4定态光场定义：复振幅的定义：球面波的复振幅：球面波的旁轴近似复振幅：（为什么相位项不能近似）中心离轴的球面波波函数，相当于中心在轴上的球面波函数与一个倾斜平面波函数的乘积3.5空间频率定义：平面波的复振幅：平面波的复振幅（空间频率形式）：为什么球面波没有空间频率：角谱定义：平面波基元分析法和余弦基元分析法：简单波和复杂波定义:3.6空间带宽积的定义及意义：分辨率：4.2惠更斯-菲涅尔原理：根据惠更斯-菲涅尔原理的得到的衍射公式（为什么不能用来处理复杂的衍射）: 菲涅尔-基尔霍夫衍射公式及其物理意义：球面波的衍射理论：4.3角谱在空间中的传递函数：衍射孔径对光波的作用：4.4衍射的菲涅尔近似和夫琅禾费近似菲涅尔衍射的卷积积分表达式及其条件：夫琅禾费衍射的卷积积分表达式及其条件：用汇聚球面波照明衍射屏时:互补屏定义：互补屏透射函数关系：4.5菲涅尔衍射的计算塔尔伯特效应：塔尔伯特距离定义：傅里叶成像意义：一维余弦光栅的菲涅尔衍射：正弦光栅的振幅透过率函数为：‘代况)= - + ycos(2^0x o)用单位单色平面波垂直照射该光栅时:矩形孔的菲涅尔衍射:设平面衍射孔径为矩形，其透射率函数可由二维矩形函数来描述，取坐标原点位于矩形孔的中心，由式(L1.5),有矩形孔的透射率函4.6夫琅禾费衍射的计算夫琅禾费衍射公式:矩形孔的夫琅禾费衍射:设平面衍射孔径为矩形，其透射率函数可由二维矩形函数来描述，取坐标原点位于矩形孔的中心，由式(1.1.5),有矩形孔的透射率函单狭缝的夫琅禾费衍射:当矩形中的一边很长，另一边很短，矩形孔就变成了狭缝，如下图所示。

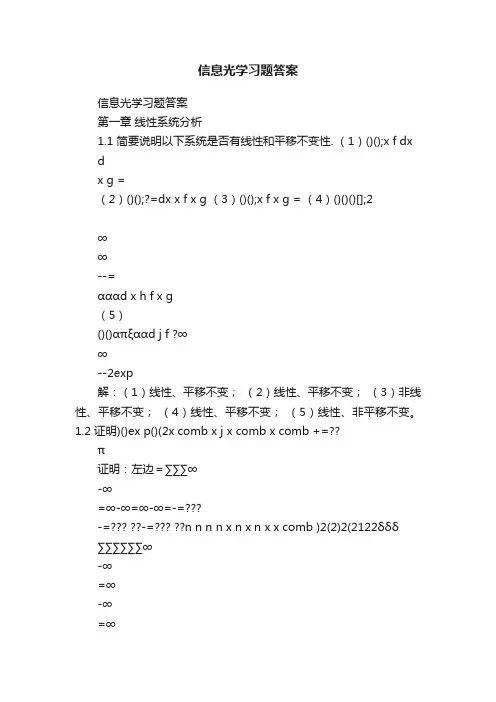

信息光学习题答案信息光学习题答案第一章线性系统分析1.1 简要说明以下系统是否有线性和平移不变性. （1）()();x f dxdx g =（2）()();?=dx x f x g （3）()();x f x g = （4）()()()[];2∞∞--=αααd x h f x g（5）()()απξααd j f ?∞∞--2exp解：（1）线性、平移不变；（2）线性、平移不变；（3）非线性、平移不变；（4）线性、平移不变；（5）线性、非平移不变。

1.2 证明)()ex p()(2x comb x j x comb x comb +=??π证明：左边＝∑∑∑∞-∞=∞-∞=∞-∞=-=-=??? ??-=??? ??n n n n x n x n x x comb )2(2)2(2122δδδ∑∑∑∑∑∑∞-∞=∞-∞=∞-∞=∞-∞=∞-∞=∞-∞=--+-=-+-=-+-=+=n nn n n n n n x n x n x jn n x n x x j n x x j x comb x comb )()1()()()exp()()()exp()()exp()()(δδδπδδπδπ右边当n 为奇数时，右边＝0，当n 为偶数时，右边＝∑∞-∞=-n n x )2(2δ所以当n 为偶数时，左右两边相等。

1.3 证明)()(sin x comb x =ππδ 证明：根据复合函数形式的δ函数公式 0)(,)()()]([1≠''-=∑=i ni i i x h x h x x x h δδ式中i x 是h(x)=0的根，)(i x h '表示)(x h 在i x x =处的导数。

于是)()()(sin x comb n x x n =-=∑∞-∞=πδπππδ1.4 计算图题1.1所示的两函数的一维卷积。

解：设卷积为g(x)。

当-1≤x ≤0时，如图题1.1(a)所示， ?+-+=-+-=xx x d x x g 103612131)1)(1()(ααα图题1.1当0 < x ≤1时，如图题1.1(b)所示， ?+-=-+-=13612131)1)(1()(xx x d x x g ααα 即≤<+-≤≤--+=其它,010,61213101,612131)(33x x x x x x x g 1.5 计算下列一维卷积。

信息光学习题答案第一章 线性系统分析1.1 简要说明以下系统是否有线性和平移不变性. （1）()();x f dxdx g =（2）()();⎰=dx x f x g （3）()();x f x g = （4）()()()[];2⎰∞∞--=αααd x h f x g（5）()()απξααd j f ⎰∞∞--2exp解：（1）线性、平移不变； （2）线性、平移不变； （3）非线性、平移不变； （4）线性、平移不变； （5）线性、非平移不变。

1.2 证明)()ex p()(2x comb x j x comb x comb +=⎪⎭⎫ ⎝⎛π证明：左边＝∑∑∑∞-∞=∞-∞=∞-∞=-=⎥⎦⎤⎢⎣⎡-=⎪⎭⎫ ⎝⎛-=⎪⎭⎫ ⎝⎛n n n n x n x n x x comb )2(2)2(2122δδδ∑∑∑∑∑∑∞-∞=∞-∞=∞-∞=∞-∞=∞-∞=∞-∞=--+-=-+-=-+-=+=n nn n n n n n x n x n x jn n x n x x j n x x j x comb x comb )()1()()()exp()()()exp()()exp()()(δδδπδδπδπ右边当n 为奇数时，右边＝0，当n 为偶数时，右边＝∑∞-∞=-n n x )2(2δ所以当n 为偶数时，左右两边相等。

1.3 证明)()(sin x comb x =ππδ 证明：根据复合函数形式的δ函数公式0)(,)()()]([1≠''-=∑=i ni i i x h x h x x x h δδ式中i x 是h(x)=0的根，)(i x h '表示)(x h 在i x x =处的导数。

于是)()()(sin x comb n x x n =-=∑∞-∞=πδπππδ1.4 计算图题1.1所示的两函数的一维卷积。

解：设卷积为g(x)。

当-1≤x ≤0时，如图题1.1(a)所示， ⎰+-+=-+-=xx x d x x g 103612131)1)(1()(ααα图题1.1当0 < x ≤1时，如图题1.1(b)所示， ⎰+-=-+-=13612131)1)(1()(xx x d x x g ααα 即 ⎪⎪⎪⎩⎪⎪⎪⎨⎧≤<+-≤≤--+=其它,010,61213101,612131)(33x x x x x x x g 1.5 计算下列一维卷积。

信息光学复习提纲信息光学的特点Ch1. 线性系统分析1.矩形函数：①定义②图像③作用④傅里叶变换谱函数2.sinc函数：①定义②图像③作用④傅里叶变换谱函数3.三角函数：①定义②图像③作用④傅里叶变换谱函数4.符号函数：①定义②图像③作用④傅里叶变换谱函数5.阶跃函数：①定义②图像③作用④傅里叶变换谱函数6.余弦函数：①定义②图像③作用④傅里叶变换谱函数7. 函数：①三种定义②四大性质③作用8.梳状函数：①定义②图像③作用④傅里叶变换谱函数9.高斯函数：①定义②图像③作用④傅里叶变换谱函数10.傅里叶变换（常用傅里叶变换对）11.卷积：四大步骤，两大效应12.互相关、自相关的定义、物理意义13.傅里叶变换的基本性质和有关定理14.线性系统理论15.线性不变系统的输入输出关系，脉冲响应函数，传递函数16.抽样定理求抽样间隔Ch2. 标量衍射理论1. 标量衍射理论成立的两大条件2.平面波及球面波表达式:exp[(cos cos cos )]A ik x y z αβγ++（求平面波的空间频率）)](2exp[]exp[22y x zik ikz z A + 3.惠更斯——菲涅耳原理：()⎰⎰∑=dsrikr K P U cQ U )exp()()(0θ 4.基尔霍夫衍射理论： ⎰⎰∑-=dsrikr r n r n r ikr a j Q U )exp(]2),cos(2),cos([)exp(1)(0000λ令()()θλK rikr j Q P h )exp(1,=所以()⎰⎰∑=ds Q P hP UQ U ,)()(0当光源足够远，且入射光在孔径平面上各点的入射角都不大时，(),1,cos 0≈r n(),1,cos ≈r n ().1≈∴θK故()z ikr j Q P h )exp(1,λ=，]})()[(211{20020zy y z x x z r -+-+≈ 5. 菲涅耳衍射——近场衍射：0000202000022)](2exp[)](2exp[),()](2exp[)exp(),(dy dx yy xx zj y x z jk y x U y x zjkz j jkz y x U +-++=⎰⎰∞∞-λπλ6. 夫琅禾费衍射——远场衍射：（根据屏函数求衍射光强分布）000000022)](2exp[),()](2exp[)exp(),(dy dx yy xx zj y x U y x zjkz j jkz y x U +-+=⎰⎰∞∞-λπλ 7.衍射的角谱理论：（角谱的传播，求角谱分布）Ch.3 光学成像系统的频率特性1.透镜的傅里叶变换性质： ①相位变换作用：)](2exp[),(),(22y x f jky x p y x t +-=（二次位相因子）②透镜的傅里叶变换特性：（满足条件？什么情况下实现准确傅立叶变换） a. 物在透镜前b.物在透镜后 2. 衍射受限系统的点扩散函数：⎰⎰∞∞--+--=--yd x d y y y x x x j y d x d P d K y y x x h i i i i ii i ~~]}~)~(~)~[(2exp{)~,~()~,~(002200πλλλ 光瞳相对于i d λ足够大时，理想情况：点物成点像)~,~()~,~(22o i o i i o i o i y y x x d K y y x x h --≅--δλ3. 相干照明下衍射受限系统的成像规律：),(),(~),(i i g i i i i i y x U y x h y x U *=其中，)]~,~([),(~y d x d P F y x h i i i i λλ=，),(1),(0My M x U M y x U i i i i g =4.衍射受限系统的相干传递函数（CTF ）：()()ηλξληξi i d d P H ,,=（坐标轴反演）5. 截止频率：圆形光瞳：o c oc i c d DM d D λρρλρ2,2=== 正方形光瞳：不同方向的截止频率不同，45度时最大)22max ic d aλρ= 6. 衍射受限系统的非相干传递函数（OTF ） 7. OTF 与CTF 的关系Ch.4 光学全息1. 普通照相与全息照相的比较2. 全息照相的核心：波前记录和再现①方法：干涉法（标准方法，即将空间相位调制→空间强度调制） ②特点：全息图实际上就是一幅干涉图 ③全息图的分类：a 。

湖北省高等教育自学考试大纲课程名称：信息光学课程代码：7076第一部分课程性质与目标一、课程性质与特点信息光学是应用光学、计算机和信息科学相结合而发展起来的一门新的光学学科，是信息科学的重要组成部分，也是现代光学的核心。

本课程主要从两个方面介绍信息光学的基本内容：一是信息光学的基础理论，包括线性系统理论、标量衍射理论、传递函数理论等；二是信息光学的主要应用，包括光学全息、计算全息、空间滤波、光学相干和非相干处理等。

二、课程目标与基本要求通过本课程的教学，使学生了解和掌握光信息科学的基本理论及基本技术，了解光信息科学的实际应用，培养学生理论联系实际，开拓学生理论用于实践的方法和创新思路，提高学生解决实际问题的能力。

三、与本专业其他课程的关系《信息光学》是光机电一体化工程专业的一门专业课，其先修课程主要包括普通物理、高等数学、傅立叶变换、光学等课程。

第二部分考核内容与考核目标第一章线性系统分析一、学习目的与要求本章基本内容为：常用数学函数，卷积与相关，傅立叶变换性质及定理，线性系统分析，二维光波场分析。

本章是本课程的基础，要求学生在解决光学问题中能熟练运用其性质和定理，线性系统与光学系统的关联，加深对空间频率、空间频谱概念的理解。

二、考核知识点与考核目标（一）（重点）识记：常用数学函数；卷积；互相关、自相关；傅立叶变换；线性系统；线性平移不变系统理解：傅立叶变换性质；线性系统分析；空间频率、空间频谱；应用：单色平面波空间频率的计算（二）（次重点）识记：卷积、相关的性质；理解：傅立叶变换基本定理第二章标量衍射理论一、学习目的与要求本章基本内容为：基尔霍夫积分定理；基尔霍夫衍射公式；菲涅耳衍射和夫朗和费衍射；透镜的傅立叶变换特性。

本章是教学的重点，是信息光学的基础，要求学生掌握标量波衍射理论，侧重利用菲涅耳衍射与卷积、夫朗和费衍射与傅立叶变换关系解决问题；掌握光波通过透镜的相位分布，透镜的傅立叶变换特性及孔径对透镜实现傅立叶变换的影响。

《信息光学》课程教学大纲一、课程基本信息二、课程简介信息光学是应用光学、计算机和信息科学相结合而发展起来的一门新的光学学科，是信息科学的一个重要组成部分，也是现代光学的核心。

本课程主要介绍信息光学的基础理论及相关的应用，内容涉及二维傅里叶分析、标量衍射理论、光学成像系统的频率特性、部分相干理论、光学全息照相、空间滤波、相干光学处理、非相干光学处理、信息光学在计量学和光通信中的应用等。

三、课程目标本课程是光电信息科学与工程专业的主要专业课程之一，设置本课程的目的是让学生掌握信息光学的基本概念、基础理论及光信息处理的基本方法，了解光信息处理的发展近况和运用前景。

为今后从事光信息方面的生产，科研和教学工作打下基础。

四、教学内容及要求第一章信息光学概述（2学时）1.信息光学的基本内容和发展方向2.光波的数学描述和基本概念3.相干光和非相干光4.从信息论看光波的衍射要求：1.了解信息光学的内容和发展方向2.掌握相干光和非相干光的特点3.掌握从信息论的观点看光波的衍射。

重点：空间频率，等相位面。

从信息光学看衍射的基本观点。

难点：空间频率，光波的数学描述。

第二章二维傅里叶分析（8+2学时）1．光学常用的几种非初等函数2．卷积与相关3．傅里叶变换的基本概念4．线性系统分析5．二维采样定理要求：1．了解光学中常用非初等函数的定义、性质，熟悉它们的图像及在光学中的作用2．了解卷积与相关的定义及基本性质3．熟悉傅里叶变换的基本原理，性质和几何意义4．熟悉系统的基本概念及线性系统分析的基本理论5．了解二维采样定理及其应用6．本章强调概念的物理意义理解，以定性和应用为主。

避免与《信号与系统》课程重复。

重点：δ函数的意义和运算特性，傅里叶变换性质、定理，相关和卷积的意义及运算，线性空间不变系统的特性。

难点：卷积，傅里叶变换、系统分析。

第三章标量衍射理论（6+2学时）1．基尔霍夫衍射理论2．菲涅耳衍射和夫琅和费衍射3．夫琅和费衍射计算实例4．菲涅尔衍射计算实例5．衍射的巴俾涅原理要求：1．了解基尔霍夫衍射理论2．熟悉菲涅耳- 基尔霍夫衍射公式及其物理意义3．熟悉菲涅耳衍射与夫琅和费衍射4．掌握常见夫琅和费衍射光场的分析与计算5．了解菲涅耳衍射光场的分析和计算6．了解巴俾涅原理及其应用重点：如何用二维傅里叶变换来分析和计算夫琅和费衍射。

信息光学复习提纲 （自编）第一章 二维线性系统1．空间频率的定义是什么？如何理解空间频率的标量性和矢量性？ 2．空间频率分量的定义及表达式？3．平面波的表达式和球面波的表达式？对于单色光波。

时间量 空间量 22v T πωπ== 22K f ππλ== 时间角频率 空间角频率其中：v ----时间频率 其中：f ---空间频率T----时间周期 λ-----空间周期物理意义： ① 当090,,<γβα时0,,>z y x f f f ， 表示k 沿正方向传播； 当090,,>γβα时0,,<z y x f f f ， 表示k沿负方向传播。

② 标量性， 当α↗时，αcos ↘→x f ↘→x d ↗； 当α↘时，αcos ↗→x f ↗→x d ↘。

③标量性与矢量性的联系 x x f d 1= λαcos =x f条纹密x d ↘→x f ↗→α↘→θ↗条纹疏x d ↗→x f ↘→α↗→θ↘ 可见 ：条纹越密（x d 小），衍射角越大 条纹越疏（x d 大），衍射角越小2．空间频率概念光波的表示式为：(,,)0(,,,)(,,)j t j x y z x y z t x y z e e ωϕμμ-=⋅ 0(,,)jK r j t x y z e e ωμ-=⋅ (1.10.2)显然，光波是时间和空间的函数，具有时间周期性与空间周期性。

3．平面波的表达式 ① 单色平面波的公式 ()()()00,,,cos ,,j t jk r j tU x y z t t k r e e U x y z e ωωμωμ-⋅-=-⋅=⋅= 式中复振幅为：()0,,jk r U x y z e μ⋅=()[]γβαμcos cos cos ex p 0z y x jk ++=令 c z y x =++γβαcos cos cos 可见：等相面是一些平行平面 ②任一平面上的平面波表示式()()()101,,exp cos exp cos cos U x y z jkz jk x y μγαβ=+⎡⎤⎣⎦(()exp exp cos cos 0jkz jk x y μαβ⎡⎤=+⎣⎦ ()[]βαcos cos ex p 0y x jk U +=(1.10.36)令 c y x =+βαcos cos 可见，等位线是一些平行线③用空间频率表示的平面波公式 λαcos 1==x x T f ，1cos y y f T βλ==，1cos z z f T γλ== ()⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛++=z y x j z y x U λγλβλαπμcos cos cos 2exp ,,0 ()()[]z f y f x f j z y x U z y x ++=πμ2ex p ,,0 4、球面波的表达式 ⑴ 单色球面波的复振幅 发散波：(k 与γ一致) ()()0,,,,,jkr j t j t a U x y z t e e U x y z e r ωω--==式中： ()0,,jkr a U x y z e r = (1.10.5) 会聚波：(k 与γ 反向)()()0,,,,,jk r j t j t aU x y z t e e U x y z e r ωω-⋅--==式中： ()0,,jkr a U x y z e r-= (1.10.6)r ⑵ 球面波光场中任一平面上的复振幅分布 设球面波中心与坐标原点重合，则y x ,平面上的复振幅为 ()01,,jkr aU x y z e r=220121exp 12a x y jkz r z ⎡⎤⎛⎫+=+⎢⎥ ⎪⎝⎭⎣⎦ ()⎪⎫ ⎛+⋅≈220exp exp y x jk jkz a4．相干照明下物函数复振幅的表示式及物理意义？5．非相干照明下物光强分布的表示式及物理意义？1、 相干照明设()y x f ,为一物函数的复振幅，其傅氏变换对为 ()()(),exp 2x y x y F f f f x y j f x f y dxdyπ∞-∞⎡⎤=-+⎣⎦⎰⎰ ()()(),,exp 2xyxyxyf x y F f f j f x f y d f dfπ∞-∞⎡⎤=+⎣⎦⎰⎰可见：物函数()y x f ,可以看作由无数振幅不同方向不同的平面波相干迭加而成。
