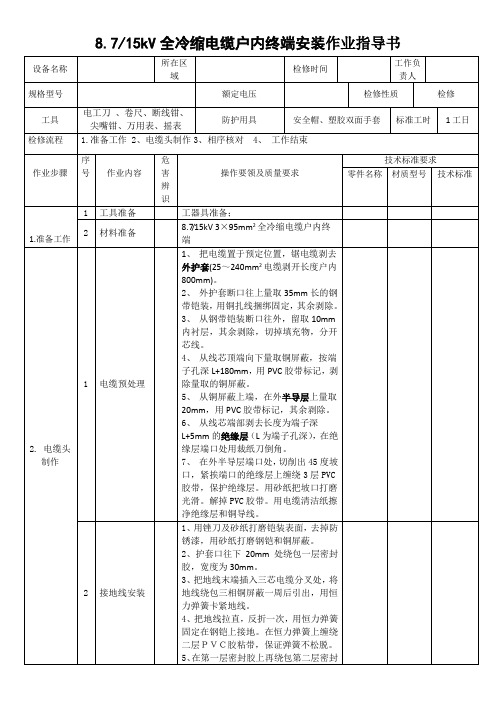

冷缩电缆终端接头制作安装作业指导书一、产品说明冷缩电缆终端接头是一种电力电缆连接装置，通常用于连接电缆的末端，起到终端固定、隔离、保护的作用，以确保电缆的正常运行。
它的特点是结构简单，安装方便，绝缘性能出色，能承受高压，可适用于各种环境条件。
二、材料准备冷缩电缆终端接头制作过程中需要准备的材料有：1. 冷缩电缆终端接头2. 电缆连接器3. 绝缘套管4. 砂纸、清洁剂5. 整流器、电热器6. 绝缘胶带、铜箔带7. 工具箱、工具（起子、刀具等）三、制作步骤1. 检查电缆：在装配前应先对电缆进行检查，确认电缆无损伤、无氧化、无灰尘，建议在进入装配现场前清洗干净。
2. 填充绝缘胶：将高温绝缘胶从接头座填充到电缆终端（操作时需要管理员进行）。
用手或木棍均匀填充，填充高度应与接头座高度相等。
3. 缩套：将绝缘套管从接头与电缆末端处缩到两端，注意尺寸的匹配，应尽量使绝缘套管均匀地附着在电缆与接头处。
4. 压接电缆：使用电缆连接器将电缆末端连接到接头上。
5. 整流器：将整流器插入接头中心。
整流器导体需要凸出8-10mm。
6. 焊接电热器：使用电热器将整流器与接头焊接。
7. 包裹铜箔带：使用铜箔带围着焊接处缠绕2圈，保持电热器的保温。
8. 电热器加热：使用电热器将整流器中心加热至约180℃，约3小时。
9. 绝缘套管缩套：使用电热器将绝缘套管中心加热至约200℃，使其缩套到焊接处。
10. 包裹绝缘胶带：将绝缘胶带从接头起始点开始开始缠绕。
缠绕时应使其紧密贴合，覆盖宽度应为绝缘胶的两倍，每层重叠宽度应不小于50mm。
缠绕完毕后，应使用测试仪器对终端进行测试，确保其绝缘性能符合要求。
四、安装注意事项1. 在进行制作前，需要先对工具和材料进行清理和消毒，以保证无尘无垢，且不会对制作的质量造成影响。
2. 在进行制作过程中，应注意保护好接头、电缆等部件，并妥善保管材料，以防损坏。
3. 在进行绝缘胶填充时，应注意绝缘胶的均匀填充，并注意填充高度的合适性，以确保终端的良好绝缘效果。
负控终端作业手册及接线规范二、负荷管理终端安装主要工序作业指导书1、勘察现场及施工准备作业指导书技术要点：（1）认真、彻底查明现场与负荷管理终端安装施工有关的开关、刀闸、表计等情况。
（2）根据客户供电计量情况，确定终端型号。
（3）确定终端采集量（脉冲、485、CT、PT）是否满足接入条件。
（4）自动分闸控制触点的选取必须合理、正确。
（5）确保工器具及终端、材料的配备齐全、合格。
作业流程：（1）确定终端型号及安装方式1）工作负责人必须勘察现场，并填写《现场勘察、施工技术设计书》。
2）根据现场实地勘察，判断客户供电计量方式属于高压计量或低压计量。
3）查看客户电表的型号、接线方式和PT 电压等级（3×4 220V/380V 、3×3 100V 、3×4 57.5V/100V ）。
4）根据电表的型号、接线方式和PT电压等级，确定应安装的终端型号（其接线方式和PT电压等级应与电表的相一致）。
5）确定终端安装位置，判断计量盘内是否有位置安装。
6）计量盘无位置安装终端时，按以下方法确定安装位置：a）原则上选择在计量盘临近屏内位置。
但终端安装运行后必须与原有运行设备不会互相造成不良影响。
b）在方便敷设电缆的合适室内墙上安装。
7）检查计量盘内预留位置或临近屏内安装终端时固定孔是否合适可用。
8）确定计量盘内预留位置或临近屏内无终端安装固定孔或不适用的，钻孔时是否需要将高压或低压电源停运。
9）现场有无失压计时仪。
10）填写《现场勘察、施工技术设计书》相关内容（2）确定终端采集量（脉冲、485、CT、PT）1）确定客户电度表脉冲端口是否被占用，若已占用者，暂不接入脉冲采集线。
2）确定客户电度表485信号采集端口是否被占用，若已占用者，暂不接入485信号采集线。
3）确定现场条件是否满足终端串接CT回路。
a）高压计量客户电表若无接线盒、接线盒残旧或电表CT回路接线复杂，暂不将CT回路串接入终端。
专变用户用电信息采集终端安装标准化作业指导书专变用户用电信息采集终端安装标准化作业指导书1 范围本标准化作业指导书规定了专变用户用电信息采集终端安装作业的安装前准备、安装流程图、安装程序与工艺标准、验收和安装报告等内容。
本标准化作业指导书适用于专变用户用电信息采集终端安装作业。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 50169-92 电气装置安装工程接地装置施工及验收规范CECS89:97 建筑与建筑群综合布线系统工程施工及验收规范国家电网公司[2009]664号国家电网公司电力安全工作规程（变电部分）宁夏省电力公司电力用户用电信息采集系统专变采集终端型式规范宁夏省电力公司电力用户用电信息采集系统集中抄表终端技术规范宁夏省电力公司电力用户用电信息采集系统工程施工规范宁夏省电力公司电力用户用电信息采集系统现场安装标准化操作指南3 术语和定义下列术语和定义适用于本标准化作业指导书。
专变采集终端集收集专变供电的电力用户电能表数据，并进行处理储存，同时能和主站或手持设备进行数据交换的设备，以下简称“终端”。
手持设备能够对安装在现场运行专变采集终端进行数据采集、调试的便携式设备。
4 工作前准备4.1 准备工作安排根据工作安排合理开展准备工作，准备工作内容见表1。
表1 准备工作安排4.2 劳动组织及人员要求劳动组织劳动组织明确了工作所需人员类别、人员职责和作业人员数量，见表2。
表2 劳动组织人员要求表3明确了工作人员的精神状态，工作人员的资格包括作业技能、安全资质和特殊工种资质等要求。
表3 人员要求4.3 工作用设备与材料根据作业项目，确定所需的设备与材料，见表4。
表4 工作用设备与材料4.4 工器具与仪器仪表工器具与仪器仪表主要包括专用工具、常用工器具、仪器仪表、电源设施、消防器材和软件等，见表5。

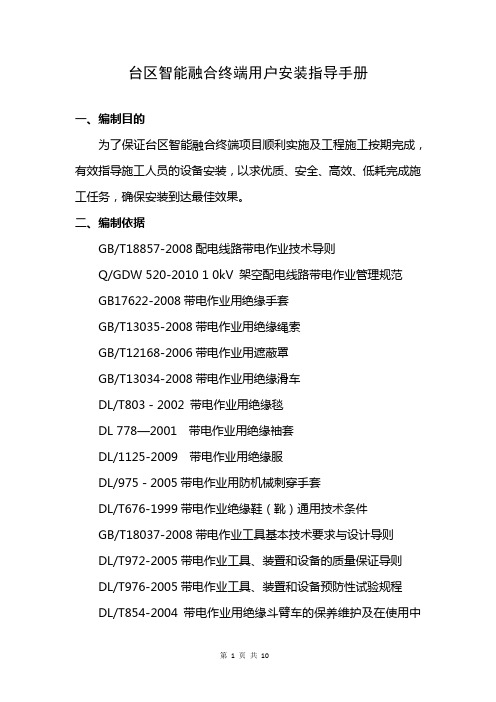

台区智能融合终端用户安装指导手册一、编制目的为了保证台区智能融合终端项目顺利实施及工程施工按期完成，有效指导施工人员的设备安装，以求优质、安全、高效、低耗完成施工任务，确保安装到达最佳效果。
二、编制依据GB/T18857-2008配电线路带电作业技术导则Q/GDW 520-2010 1 0kV 架空配电线路带电作业管理规范GB17622-2008带电作业用绝缘手套GB/T13035-2008带电作业用绝缘绳索GB/T12168-2006带电作业用遮蔽罩GB/T13034-2008带电作业用绝缘滑车DL/T803－2002 带电作业用绝缘毯DL 778—2001 带电作业用绝缘袖套DL/1125-2009 带电作业用绝缘服DL/975－2005带电作业用防机械刺穿手套DL/T676-1999带电作业绝缘鞋（靴）通用技术条件GB/T18037-2008带电作业工具基本技术要求与设计导则DL/T972-2005带电作业工具、装置和设备的质量保证导则DL/T976-2005带电作业工具、装置和设备预防性试验规程DL/T854-2004带电作业用绝缘斗臂车的保养维护及在使用中的试验GB18269-2008交流1kv、直流1.5kv及以下电压带电作业用绝缘手工工具国家电网2007－751《带电作业工作管理规定》国家电网公司电业安全工作规程（电力线路部分）国家电网公司现场标准化作业指导书编制导则配电自动化技术导则国家电网公司配电自动化功能规范配电自动化建设改造技术规定运维管理规范配电自动化系统(主站、总线、平台)技术规范书电监安全【2006】34号电力二次系统安全防护总体方案国家电力监管委员会第5号令电力二次系统安全防护规定国家电网生配电【2009】124号生产管理系统配网业务需求功能规范（2009版）国家电网生配电【2009】196号配电自动化试点建设与改造技术原则GB/T 13729 远动终端通用技术条件GB 50173 电器装置安装工程35kV及以下架空电力线路施工及验收规范DL/T 5161 电器装置安装工程质量检验及评定规程三、物料准备智能融合终端现场前，需要提前准备安装所需的设备、耗材，以便于设备正常安装，具体安装设备及耗材见表1。
电缆终端头安装作业指导书1 适用范围本指导书适用于电缆终端头的安装。
2 编制依据2.1《铁路电力管理规则》和《铁路电力安全工作规程》（铁运〔1999〕103号）2.2《高速铁路电力管理规则》（铁总运[2015]49号）2.3《铁路电力安全工作规程补充规定》（铁总运[2015]51号）2.4《杭州供电段高速铁路电力设备运行管理细则》2.5《杭州供电段高速铁路电力设备检修管理细则》3 安全风险提示3.1 风险识别3.1.1 电缆终端头安装过程中存在触电伤害。
3.1.2 电缆终端头安装过程中存在高空坠落伤害。
3.2 管控措施3.2.1电缆终端头安装过程中必须执行“三戴二穿”制度，合理安排作业人员，做好必要的防护措施。
3.2.2 电缆终端头安装过程中，对于必须停电的高压设备停电要彻底，并在有可能来电的方向设置接地封线，悬挂“禁止合闸，有人工作！”的标示牌。
3.2.3 电缆终端头安装过程中需要登杆的作业，严格执行登杆作业指导书，确认停电区段、杆号，用对讲机与工作执行人确认作业范围，用验电笔验电确认无电压，防止误登杆。
3.2.4 电缆终端头安装过程中，现场设置安全监护人员，督促高空作业人员系好安全带，佩戴工具袋，衣着灵便，安全带不得高挂低用。
3.2.5 电缆终端头安装过程中，对于必须停电的高压设备停电要彻底，并在有可能来电的方向设置接地封线，悬挂“禁止合闸，有人工作！”的标示牌。
3.2.6施工中要保持手和工具、材料的清洁，操作时不应做其它无关的事。
4 作业内容4.1作业前准备4.1.1执行“三戴二穿”制度，合理安排作业人员，作业人员明确所分担的作业任务和作业安全事项。
4.1.2准备好作业所需的工具材料，如照明用具、个人工具包、对讲机等。
4.1.3电缆头在安装时要防潮，不应在雨天、雾天、大风天做电缆头，平均气温低于0℃时，电缆应先预加热。
4.1.4电缆头的安装工作，必须使用验收合格的电缆头，验收标准如下。
4.1.4.1接线端头压接符合制作标准。
负荷控制终端安装作业指导书负荷控制终端安装作业指导书：1. 概述1.1 目的本文档旨在提供负荷控制终端（以下简称终端）的安装作业指导，确保安装的顺利进行。
1.2 背景负荷控制终端是用于监控和控制电力负荷的设备，可实现负荷的可视化管理和远程控制。
2. 准备工作2.1 材料准备2.1.1 终端设备2.1.2 安装工具2.1.3 安装配件2.2 安装环境准备2.2.1 确定终端安装位置2.2.2 确保安装位置的电力供应和通信设施，如电源插座和网络接口3. 安装步骤3.1 终端设备安装3.1.1 将终端设备固定在安装位置3.1.2 连接终端设备的电源和通信线缆3.1.3 确保设备连接牢固且线缆无损坏3.2 终端软件安装3.2.1 准备安装介质和授权信息3.2.2 安装终端软件并按照提示完成设置3.2.3 进行软件升级（若有需要）4. 系统配置与测试4.1 建立与服务器的通信连接4.1.1 设置终端与服务器之间的通信参数4.1.2 进行通信测试，确认连接正常4.2 配置相关参数4.2.1 设置终端的时间和日期4.2.2 配置终端的网络参数4.2.3 配置终端的监测点信息、控制策略等4.3 功能测试4.3.1 对终端进行功能性测试，包括负荷监测、控制策略执行等4.3.2 确保终端的各项功能正常工作5. 质量保证与验收5.1 完成安装记录5.1.1 记录安装设备的相关信息，包括设备型号、序列号等5.1.2 记录安装的时间和人员信息5.2 进行终端的功能验收测试5.2.1 按照质量验收标准对终端进行测试5.2.2 确保终端满足需求并符合相关标准和规范附件：本文档无附件。
法律名词及注释：1. 负荷控制：对电力负荷进行监测和控制，以实现能源效益的最大化和负荷的合理分配。
2. 终端设备：安装在现场的用于控制和监测的设备，如负荷控制终端。
中国移动终端管理项目客户端软件安装实施操作手册目录中国移动终端管理项目客户端软件安装实施操作手册 (1)一、终端安装前环境要求 (3)二、安装流程 (5)三、装后状态检查 (9)3.1.N OVELL 产品检查 (9)3.1.1.ZDM Agent检查 (9)3.1.2.ZPM Agent检查 (13)3.1.3.资产扫描（此步骤非必须） (14)3.1.4.补丁扫描（此步骤非必须） (16)四、客户端卸载方法 (19)一、终端安装前环境要求1.用户安装前确认数据备份：根据客户要求将需要备份的数据备份到其它盘（需要备份的桌面文件、我的文档、邮件系统数据（工具－选项－维护－存储文件夹）、收藏夹，其余由用户自行决定）。
2.要求用户关闭客户端上其它运行程序，确认允许重启。
3.终端硬件要求：CPU：主频P4 1GHz及以上内存：最低512M，建议配置1G以上。
系统盘必须为NTFS格式，至少剩余500M以上磁盘空间能够正常的进行网络访问和工作4.终端操作系统要求：Windows XP Professional SP2Windows 2000 Professional SP4多操作系统的终端只能在其中一个操作系统中安装5.在安装终端管理软件之前，需要和用户确认用户是否存在NTFS加密的文件，如果有这样的文件需要用户先解密保存；告知用户安装过终端管理软件之后不要随意修改或删除C:\Documents and Settings里面的内容；6.工作站病毒需要预先进行有效处理，发现工作站存在病毒或发现有被病毒感染的症状，则提交给二线支持人员处理，继续部署其他终端。
7.终端系统安装的第三方IP防火墙产品或防病毒软件将对客户端软件部署造成影响，考虑到终端标准化要求或存在大量安装的情况，须在终端安全管理客户端软件安装前由用户管理员预先禁止或卸载第三方IP防火墙，并关闭防病毒软件的主动防御功能。
建议统一使用Windows XP SP2 自带防火墙。
目录客户端的安装 (2)1. 仿真终端安装 (2)2.1 安装步骤 (2)2.2 安装配置 (11)2.3 安装验证 (15)客户端的安装1.仿真终端安装采用PC机作为网管客户端，由于网管客户端程序并不在本机运行，而是在网管服务器运行，因此并不需要安装网管软件，只要安装一个终端仿真软件即可。
常用的终端仿真软件有X-Win32和WinaXe，下面以WinaXe 6.1为例，说明客户端的安装和配置。
2.1 安装步骤WinaXe 6.1的安装步骤如下：(1) 在Windows的“我的电脑”或“资源管理器”中找到WinaXe 6.1安装目录（可以在本地硬盘或是网络共享目录），里面有个名为winaxe6.1.exe的自解压的安装程序，用鼠标双击该程序，就可进行WinaXe 6.1的安装。
安装程序首先弹出一个窗口，显示软件的版本、适合安装的操作系统以及其他一些信息，如图2-1所示：图2-1 安装提示信息注意软件版本要为6.1，如果是其他版本，请退出安装并且重新取安装包。
同时需要确认作为客户端的计算机的操作系统是否适合安装，如果不是Windows95/98、WindowsNT、Windows2000，需要重新安装操作系统或另找计算机作为客户端。
单击<确定>按钮进入下一步。
(2) 弹出解压缩对话框，要求输入文件解压缩后的存放目录、解压缩选项，如图2-2所示：图2-2 指定解压缩的目录如果软件版本或操作系统不符，可以在此对话框中单击<Close>按钮退出安装；单击<About>按钮可以查看版权信息；单击<Help>按钮可以查看帮助信息；单击<Run WinZip>按钮将运行WinZip来解压缩；单击<Unzip>按钮将由安装程序来解压缩。
可以在标签“Unzip To Folder”下的输入框中指定文件解压缩后的存放目录，注意此目录只是安装文件解压缩后的存放目录，还不是WinaXe 6.1的安装目录。
缺省的解压缩后文件的存放路径为c:\xinstall。
选中复选框“Overwrite Files Without Prompting”表示覆盖已有文件时不提示任何信息；选中复选框“When Done Unzipping Run: Setup.exe”表示解压缩后运行Setup.exe 直接安装WinaXe 6.1。
由于需要注册license，所以只需要选中第一个复选按框就可以了。
然后单击<Unzip>按钮进入下一步。
(3) 系统解压缩，并报告结果，如图2-3所示：图2-3 解压缩成功的提示信息单击<确定>按钮进入下一步。
(4) 安装WinaXe 6.1的license。
在Windows的WinaXe 6.1安装盘目录下，里面有个名为license.exe的自解压的程序，用鼠标双击该程序，就可进行license的安装。
安装程序首先弹出解压缩对话框，要求输入文件解压缩后的存放目录、解压缩选项，如图2-4所示。
图2-4 指定解压缩的目录可以在此对话框中单击<Close>按钮退出安装；单击<About>按钮可以查看版权信息；单击<Help>按钮可以查看帮助信息；单击<Run WinZip>按钮将运行WinZip来解压缩；单击<Unzip>按钮将由安装程序来解压缩。
可以在标签“Unzip To Folder”下的输入框中指定文件解压缩后的存放目录，注意此目录只是安装文件解压缩后的存放目录。
应保持与winaxe6.1.exe的解压缩目录一致，缺省为c:\xinstall。
选中复选框“Overwrite Files Without Prompting”表示覆盖已有文件时不提示任何信息。
点击<Unzip>按钮，将进行解压。
解压后弹出如图2-5所示对话框：图2-5 license解压完成对话框单击<确定>按钮进入下一步。
(5) 在上面指定的存放解压缩文件的路径中（如果前面选择缺省路径的话，应该为c:\xinstall），双击安装程序setup.exe，将启动安装界面。
在安装界面中，后面是一个蓝色的安装背景，上面浮动一个欢迎对话框，本书将忽略安装背景，如图2-6所示：图2-6 欢迎对话框单击<Cancel>按钮取消安装，单击<Next>按钮进入下一步。
(6) 安装程序弹出注册对话框，要求输入公司名称、使用者姓名和序列号。
这里可能只需要输入用户名就可以了，如图2-7所示：图2-7 注册对话框单击<Back>按钮返回上一步，单击<Cancel>按钮取消安装。
下面很多对话框也有这两个按钮，功能相同，就不一一介绍了。
输入使用者姓名，单击<Next>按钮进入下一步。
(7) 安装程序弹出如图2-8所示的对话框，要求用户设置安装目录。
图2-8 选择安装目录对话框单击<Browse...>按钮可以设置安装目录，建议使用系统默认的安装目录，直接单击<Next>按钮进入下一步。
(8) 安装程序弹出安装类型选择对话框，如图2-9所示：图2-9 安装类型对话框对于网管客户端来说，采用系统默认的典型安装即可，直接单击<Next>按钮进入下一步。
(9) 安装程序进入程序文件夹选择对话框，如图2-10所示。
该文件夹将出现在Windows中的［开始／程序］菜单下。
图2-10 选择文件夹对话框对于网管客户端来说，采用系统默认的程序文件夹“WinaXe v6.1”即可，直接单击<Next>按钮进入下一步。
(10) 安装程序开始复制文件到安装目录，并显示磁盘读写状况和文件复制进度，如图2-11所示：图2-11 安装进度界面此时如果要停止安装，可以单击<Cancel>按钮。
继续安装则不需要做任何操作，等文件复制进度显示为“100%”时，自动进入下一步。
(11) 安装程序弹出如图2-12所示的对话框，显示安装完成信息。
单击<确定>按钮，WinaXe 6.1 进入下一步。
(12) 安装程序显示WinaXe 6.1所有安装的组件，如图2-13所示：图2-13 显示安装组件同时在Windows中［开始／程序］菜单下将出现［WinaXe v6.1］的子菜单，所有的安装组件将以子菜单的形式出现在［开始／程序／WinaXe v6.1］菜单中。
至此，终端仿真软件WinaXe v6.1的安装全部完成。
2.2 安装配置终端仿真软件需要配置正确才能在网管客户端使用。
WinaXe 6.1的配置项非常多，对网管客户端来说，大部分采用默认值就可以了，需要配置的内容主要包括字体的配置和服务器的配置。
在图2-13所示的安装组件中双击“XSettings”图标，或在Windows中选择［开始／程序／WinaXe v6.1／XSettings］菜单，将弹出XSettings窗口，如图2-14所示：图2-14 XSettings窗口鼠标设置“Mouse Settings”部分可以视情况设置。
键盘文件列表“Keyboard File List”采用系统默认值，如果有修改，可以单击本栏内的<Default>按钮恢复默认值；屏幕设置“Screen Settings”也采用系统默认值，如果有修改，可以单击本栏内的<Default>按钮恢复默认值。
在“Startup”中，“Window Mode List”选择“Single”，并且要选中“Use XDMCP”复选框，单击<Settings>进入“XDMCP Settings”界面，如图2-15所示：图2-15 XDMCP Settings窗口如果网管客户端和网管服务器在同一个局域网的同一个网段，“XDMCP mode”可以采用广播的方式，选择“Broadcast”，启动WinaXe时，会列出本网段内所有的工作站，用户选择网管服务器进行登录即可。
如果网管客户端和网管服务器不在同一个网段，则“XDMCP mode”可以选择“Query”，并且在“Connect Host”中添加网管服务器的IP地址。
设置完后单击<OK>按钮回到图2-14所示的XSettings窗口。
在图2-14所示的XSettings窗口中单击<Font Path>按钮，进入“Font search path”界面，如图2-16所示：图2-16 字体设置窗口系统默认的字体搜索路径只有四个，是无法支持中文字体的。
为了支持中文，首先将安装包路径下的中文字体文件夹“font”复制到软件安装目录下，例如安装软件包在C:\aXe61目录下，WinaXe被安装在C:\Program Files \\WinaXe目录下，则将C:\aXe61\fonts文件夹复盖掉C:\Program Files\\WinaXe\fonts目录下。
单击<Browse>按钮，进入选择文件对话框，如图2-17所示：图2-17 选择字体文件对话框将文件路径定位到中文字体目录，例如C:\Program Files\\WinaXe \fonts\zh\75dpi，选择该目录下的fonts.dir，单击<打开>按钮，回到“Font search path”窗口，选择的文件在“Font directory”右边的文本框中出现。
在“Priority ordered path”中选择第一条记录，单击<Insert before>将新路径插入到该记录之前，使之成为第一条记录。
图2-18 显示了新路径插在最前面：图2-18 插入新字体同样的方法把另外一个路径C:\Program Files\\WinaXe\fonts\zh\dt加入进来，插入到第一条记录之后，使之成为第二条记录。
同理将C:\ProgramFiles\\WinaXe\fonts下的其他目录字体都选进来（包括100dpi、75dpi、75dpi1、75dpi2、C、Cde、Dt、F3bitmaps、Minimal、Misc、Opwn、Xtplus），然后单击<Save>按钮保存并退出“Font search path”窗口，回到图2-14所示的XSettings窗口中。
图2-14所示的XSettings窗口中单击<OK>按钮保存所做的修改并退出，完成WinaXe的配置。
2.3 安装验证在Windows中选择［开始／程序／WinaXe v6.1／XSession］菜单，如果在配置时“XDMCP mode”采用“Broadcast”，将弹出如图2-19所示的“Select XSMCP Host”窗口：图2-19 选择登录主机的对话框用户从Host列表中选择网管服务器，单击<Select>按钮或者直接双击记录，将进入登录界面。
