2.6电子油门踏板位置传感器

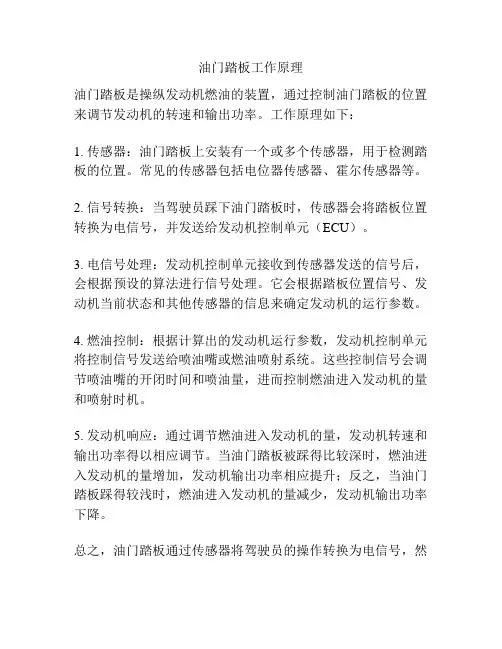

油门踏板工作原理
油门踏板是操纵发动机燃油的装置，通过控制油门踏板的位置来调节发动机的转速和输出功率。

工作原理如下：
1. 传感器：油门踏板上安装有一个或多个传感器，用于检测踏板的位置。

常见的传感器包括电位器传感器、霍尔传感器等。

2. 信号转换：当驾驶员踩下油门踏板时，传感器会将踏板位置转换为电信号，并发送给发动机控制单元（ECU）。

3. 电信号处理：发动机控制单元接收到传感器发送的信号后，会根据预设的算法进行信号处理。

它会根据踏板位置信号、发动机当前状态和其他传感器的信息来确定发动机的运行参数。

4. 燃油控制：根据计算出的发动机运行参数，发动机控制单元将控制信号发送给喷油嘴或燃油喷射系统。

这些控制信号会调节喷油嘴的开闭时间和喷油量，进而控制燃油进入发动机的量和喷射时机。

5. 发动机响应：通过调节燃油进入发动机的量，发动机转速和输出功率得以相应调节。

当油门踏板被踩得比较深时，燃油进入发动机的量增加，发动机输出功率相应提升；反之，当油门踏板踩得较浅时，燃油进入发动机的量减少，发动机输出功率下降。

总之，油门踏板通过传感器将驾驶员的操作转换为电信号，然
后由发动机控制单元进行计算并控制燃油进入发动机的量，最终决定发动机的转速和输出功率。

电子油门踏板
一、 工作原理：
电位计型加速踏板位置传感器以分压电路原理工作，ECU供给传感器电路5V电压。

电子油门踏板通过转轴与传感器内部的滑动变阻器的电刷连接，加速踏板位置传感器的位置改变时，电刷与接地端的电压发生改变，ECU将该电压转变成加速踏板的位置信号，ECU监测油门踏板内部2套滑动电阻，保证输出信号的可靠性。

二、 失效模式及失效产生原因：
无法测得油门位置信号
原因：ECU至传感器之间的线路断路；
发动机加速无力
原因：传感器内部2套电阻之间不能够互相监测，ECU无法获得当前油门踏板的正确位置，出现发动机加速无力的故障现象；电位计中某一套电阻失效导致ECU接收到错误信号。

发动机不能加速
原因：电子油门踏板内电位计失效或线路断路。

三、 监测方法：
线路检测：
按照下图测量传感器与ECU之间线路的通断
通电状态下，线束插头1#、2#、4#、6#插片处应有5V电压，3#、5#插片电压为0V。

传感器测量：
接入检测仪，选取读取数据流一项，通电状态下，不踩动踏板，“油门踏板1原始值‐电压”为0.7V左右，“油门踏板2原始值‐电压”为0.35V左右，油门踏板开度应为0%；
踩下踏板观察随着踏板开度的增大2套电阻的电压也随之增大，但要始终保持电阻1的电压为电阻2电压的2 倍关系。

拆下传感器测量5#、6#针脚之间电阻为1.2±0.4KΩ,1#、5#针脚之间电阻为1.7±0.8K Ω。

检测维修注意事项：
检测时应注意检查油门踏板能否踩到全开位置，是否因车内驾驶座椅下方地毯过厚或位置不当将踏板顶住，无法踩到100%位置。

《汽车传感器与检测技术》教案知识点 加速踏板位置传感器 学时 0.5学时教学内容加速踏板位置传感器概述、分类、原理、失效保护 教学重点 原理 教学难点 原理参考资料 刘春晖，《图解汽车传感器结构原理与检修》，机械工业出版社，2019.05 孙余凯，《图表细说汽车传感器应用检测、维修》，化学工业出版社，2018.09 姚科业，《图解汽车传感器 识别 检测 拆装 维修》，化学工业出版社，2018.03一、概述1.加速踏板位置传感器主要存在于装有电子节气门的车上。

它将油门踏板的位置以电信号的形式传递给发动机ECM ，作为节气门执行器控制节气门开度的依据。

2.为了确保可靠性，此传感器具有不同输出特性的两个系统输出信号，称为冗余设计。

二、分类加速踏板位置传感器可分为两种类型：线性型的（接触式）和霍尔元件型的（非图2 线性型加速踏板位置传感器图1 加速踏板位置传感器工作概述图3 线性型加速踏板位置传感器原理与输出电压图4 霍尔元件型加速踏板位置传感器原理与输出电压（二）霍尔元件型1.丰田车系常采用此类型的加速踏板位置传感器。

2.此传感器的构造和运行基本上和霍尔式节气门位置传感器的相同。

霍尔IC芯片固定，两个磁铁随加速踏板一起运动。

磁铁与霍尔IC之间相对位置的变化引起通过霍尔IC磁通的变化，便产生霍尔电压。

四、失效保护（一）丰田车系加速踏板位置传感器信号范围：信号完全松开油门踏板完全踩下油门踏板VTA1 0.5至1.1V 3.3至4.9VVTA2 2.1至3.1V 4.6至5.0V（二）失效保护：1.单个信号失效：ECM采用另外一个信号,跛行回家模式。

发动机的功率受到限制。

图5 单信号失效时系统保护模式2.两个信号失效：ECM认为油门踏板处于松开状态。

因此，节气门关闭且发动机怠速运转。

如何排查车辆电子油门故障车辆电子油门故障是指在驾驶车辆时，发生电子油门系统无法正常工作的情况。

这种故障可能导致油门失灵或无法响应驾驶员的操作，极大地危害了行车安全。

因此，及早排查和修复电子油门故障是非常重要的。

本文将介绍一些常见的排查方法，帮助您解决车辆电子油门故障。

1. 检查故障码当车辆出现电子油门故障时，车辆电子控制单元（ECU）会记录相应的故障码。

通过使用故障诊断设备，连接到车辆的OBD-II接口上，可以读取到这些故障码。

根据故障码的解读，可以初步确定可能的故障原因。

例如，故障码P0120表示节气门位置传感器A电路故障，那么可以初步判断是节气门位置传感器出现问题。

2. 检查电子油门传感器电子油门传感器通常由两个部分组成：踏板位置传感器和节气门位置传感器。

这两个传感器负责监测驾驶员的油门踏板操作以及节气门的开度。

如果电子油门失灵，有可能是其中一个传感器出现问题。

通过使用万用表或者示波器检测传感器的电压输出是否正常，可以初步判断是否存在传感器故障。

3. 检查电子油门执行器电子油门执行器是控制节气门开合的关键部件，它通过接收ECU 发送的信号来控制节气门的位置。

如果电子油门执行器故障，就会导致油门无法响应驾驶员的操作。

可以通过使用多用途电压伏安表测量执行器接线端口的电压，检查执行器是否工作正常。

4. 检查电子控制单元（ECU）电子控制单元是整个电子油门系统的大脑，它接收传感器的输入信号，并根据预设的程序控制执行器的工作。

如果ECU出现问题，会导致电子油门无法正常工作。

可以通过使用故障诊断设备对ECU进行一次检查，确保其工作正常。

5. 检查电源和接线电子油门系统需要稳定的电源供应和良好的接线连接才能正常工作。

如果电源供应不稳定或者接线松动，都可能导致电子油门故障。

可以检查电源线路和接线端口，确保电源供应稳定，并且接线连接良好。

在排查车辆电子油门故障时，需要注意以下几点：- 安全第一：在检查电子油门系统时，务必断开车辆电源，避免触电或引发其他危险情况。

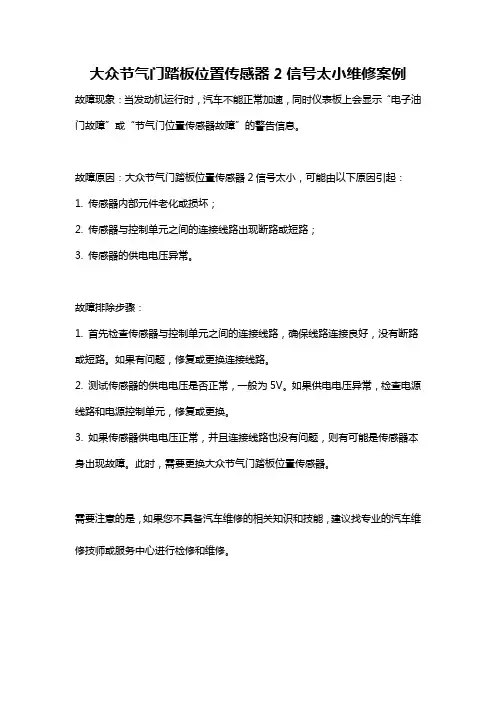

大众节气门踏板位置传感器2信号太小维修案例故障现象：当发动机运行时，汽车不能正常加速，同时仪表板上会显示“电子油门故障”或“节气门位置传感器故障”的警告信息。

故障原因：大众节气门踏板位置传感器2信号太小，可能由以下原因引起：
1. 传感器内部元件老化或损坏；
2. 传感器与控制单元之间的连接线路出现断路或短路；
3. 传感器的供电电压异常。

故障排除步骤：
1. 首先检查传感器与控制单元之间的连接线路，确保线路连接良好，没有断路或短路。

如果有问题，修复或更换连接线路。

2. 测试传感器的供电电压是否正常，一般为5V。

如果供电电压异常，检查电源线路和电源控制单元，修复或更换。

3. 如果传感器供电电压正常，并且连接线路也没有问题，则有可能是传感器本身出现故障。

此时，需要更换大众节气门踏板位置传感器。

需要注意的是，如果您不具备汽车维修的相关知识和技能，建议找专业的汽车维修技师或服务中心进行检修和维修。

电子油门知识点总结图一、工作原理1. 传感器在电子油门系统中，油门踏板位置和踏板力量被传感器捕捉并转换成电子信号。

通常使用踏板位置传感器和踏板力传感器来实现对踏板位置和力量的检测。

2. 电子控制单元（ECU）传感器捕捉到的信号将发送至ECU，ECU根据信号进行处理，计算出发动机所需的油门开度，并输出相应的电子信号控制节气门的开度。

3. 节气门执行器电子信号传输至节气门执行器，通过执行器内的电机实现对节气门的控制。

电机根据接收到的信号，精准地控制节气门的开度，从而调节发动机的输出功率。

4. 整体协调整个电子油门系统通过传感器、ECU和节气门执行器之间的协调配合，实现了对发动机输出功率的精准控制，为驾驶者提供了更为灵活和稳定的驾驶体验。

二、故障诊断1. 传感器故障踏板位置传感器和踏板力传感器是电子油门系统的重要组成部分，一旦出现故障，会导致信号不准确，影响到发动机的输出功率。

通过专用的诊断仪器可以对传感器进行检测，及时发现并更换损坏的传感器。

2. 电子控制单元故障ECU是整个电子油门系统的核心部件，如果ECU出现故障，将会导致发动机无法正常工作或者功率输出不稳定。

因此，对于ECU的故障，需要重新编程或更换新的ECU来解决。

3. 节气门执行器故障节气门执行器中的电机是实现节气门控制的关键部件，一旦电机出现故障，节气门的开度会出现问题，从而影响到发动机的输出功率。

对于节气门执行器的故障，需要更换新的执行器来解决。

4. 信号传输故障由于电子油门系统中涉及到大量的电子信号传输，因此如果出现信号传输故障，会导致整个系统的控制失效。

需要对信号线路进行维修和调试，保证信号的稳定传输。

三、维修技术1. 传感器调校传感器的准确性对于电子油门系统的正常工作至关重要，因此在维修时需要对传感器进行调校，保证其输出的信号准确可靠。

2. ECU编程ECU编程是对电子油门系统进行维修和调试的重要环节，通过重新编程ECU可以解决一些因为故障导致的发动机输出不稳定的问题。

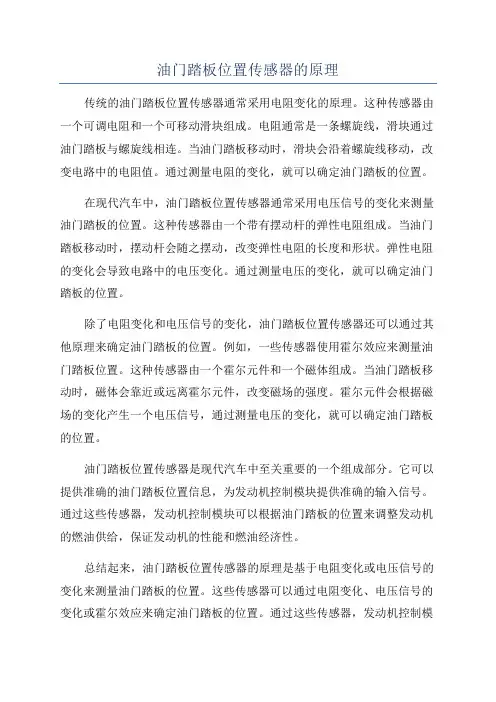

油门踏板位置传感器的原理传统的油门踏板位置传感器通常采用电阻变化的原理。

这种传感器由一个可调电阻和一个可移动滑块组成。

电阻通常是一条螺旋线，滑块通过油门踏板与螺旋线相连。

当油门踏板移动时，滑块会沿着螺旋线移动，改变电路中的电阻值。

通过测量电阻的变化，就可以确定油门踏板的位置。

在现代汽车中，油门踏板位置传感器通常采用电压信号的变化来测量油门踏板的位置。

这种传感器由一个带有摆动杆的弹性电阻组成。

当油门踏板移动时，摆动杆会随之摆动，改变弹性电阻的长度和形状。

弹性电阻的变化会导致电路中的电压变化。

通过测量电压的变化，就可以确定油门踏板的位置。

除了电阻变化和电压信号的变化，油门踏板位置传感器还可以通过其他原理来确定油门踏板的位置。

例如，一些传感器使用霍尔效应来测量油门踏板位置。

这种传感器由一个霍尔元件和一个磁体组成。

当油门踏板移动时，磁体会靠近或远离霍尔元件，改变磁场的强度。

霍尔元件会根据磁场的变化产生一个电压信号，通过测量电压的变化，就可以确定油门踏板的位置。

油门踏板位置传感器是现代汽车中至关重要的一个组成部分。

它可以提供准确的油门踏板位置信息，为发动机控制模块提供准确的输入信号。

通过这些传感器，发动机控制模块可以根据油门踏板的位置来调整发动机的燃油供给，保证发动机的性能和燃油经济性。

总结起来，油门踏板位置传感器的原理是基于电阻变化或电压信号的变化来测量油门踏板的位置。

这些传感器可以通过电阻变化、电压信号的变化或霍尔效应来确定油门踏板的位置。

通过这些传感器，发动机控制模块可以根据油门踏板的位置来调整发动机的燃油供给，以实现卓越的性能和燃油经济性。

油门踏板位置传感器的原理
油门踏板位置传感器是一种用来测量汽车油门踏板位置的装置。

它主要由一个传感器和一个电子控制单元组成。

传感器通常是一个电阻式传感器，它测量油门踏板位置的变化，并将其转换成电信号，然后将信号传递给电子控制单元。

油门踏板位置传感器的工作原理是基于电阻式传感器的原理。

在传感器中，有一个可被弯曲的导电杆，当油门踏板被踩下时，导电杆就会被弯曲。

这个弯曲程度会导致电阻值的变化。

电子控制单元会根据这个变化来确定油门踏板的位置。

油门踏板位置传感器的作用是控制发动机的输出功率。

当驾驶员要求增加车速时，油门踏板位置传感器会向电子控制单元发送信号，电子控制单元会根据信号来调整发动机输出功率，从而加速汽车。

总的来说，油门踏板位置传感器是汽车动力系统中非常重要的一个部件。

它可以准确地测量油门踏板位置，并将信息传递给电子控制单元，以便对发动机输出功率进行调整。

- 1 -。

电位计式加速踏板位置传感器原理加速踏板位置传感器产生相应的电压信号输入节气门控制单元，控制单元首先对输入的信号进行滤波，以消除环境噪声的影响，然后根据当前的工作模式、踏板移动量和变化率解析驾驶员意图，计算出对发动机扭矩的基本需求，得到相应的节气门转角的基本期望值。

然后再经过CAN总线和整车控制单元进行通讯，获取其他工况信息以及各种传感器信号如发动机转速、档位、节气门位置、空调能耗等等，由此计算出整车所需求的全部扭矩，通过对节气门转角期望值进行补偿，得到节气门的最佳开度，并把相应的电压信号发送到驱动电路模块，驱动控制电机使节气门达到最佳的开度位置。

节气门位置传感器则把节气门的开度信号反馈给节气门控制单元，形成闭环的位置控制。

节气门驱动电机一般为步进电机或直流电机，两者的控制方式也有所不同。

驱动步进电机常采用H桥电路结构，控制单元通过发出的脉冲个数、频率与方向控制电平对步进电机进行控制。

电平的高低控制步进电机转动的方向，脉冲个数控制电机转动的角度，即发出一个脉冲信号，步进电机就转动一个步进角，脉冲频率控制电机转速，转速与脉冲频率成正比。

因此，通过对上述三个参数的调节可以实现电机精确定位与调速。

控制直流电机采用脉冲宽度调制（PWM）技术，其特点有频率高，效率高，功率密度高与可靠性高。

控制单元通过调节脉宽调制信号的占空比，来控制直流电机转角的大小，电机方向则是由和节气门相连的复位弹簧控制的。

电机输出转矩和脉宽调制信号的占空比成正比。

当占空比一定，电机输出转矩与回位弹簧阻力矩保持平衡时，节气门开度不变；当占空比增大时，电机驱动力矩克服回位弹簧阻力矩，节气门开度增大；反之，当占空比减小时，电机输出转矩和节气门开度也随之减小。

ECU对系统的功能进行监控，如果发现故障，将点亮系统故障指示灯，提示驾驶员系统有故障。

同时电磁离合器被分离，节气门不再受电机控制。

节气门在回位弹簧的作用下返回到一个小开度的位置，使车辆慢速开到维修地点。

车辆电子油门故障排查与维修技巧车辆的电子油门是现代汽车中不可或缺的关键组件之一。

它负责控制发动机的加速和减速，并直接影响到汽车的性能和驾驶体验。

然而，由于复杂的电子系统和持续的使用，电子油门也可能出现故障。

本篇文章将介绍车辆电子油门故障的常见原因，并提供相应的排查与维修技巧。

首先，车辆电子油门故障可能是由于电子传感器问题引起的。

传感器负责测量驾驶者踏板的踩踏程度，并将信号发送到发动机控制单元(ECU)。

如果传感器出现故障，ECU将无法接收到准确的指令，导致电子油门不工作。

在排查时，可以使用OBD诊断工具读取故障码，并根据故障码进行进一步的检查和维修。

其次，电子油门故障还可能与电子减速器踏板位置传感器有关。

这些传感器用于测量踏板的位置，并将数据传输给发动机控制单元。

如果传感器失效或发生偏差，电子油门的工作也将受到影响。

排查时，可以使用多米诺效应来检查踏板位置传感器的工作情况。

通过拉动踏板并观察仪表板上的指示是否有相应的反应，可以初步判断传感器是否正常工作。

此外，电子油门故障还可能是由于电子油门执行器的问题引起的。

电子油门执行器位于发动机上，负责根据ECU的指令来控制油门的打开和关闭。

如果执行器损坏或堵塞，电子油门可能无法正常工作。

在排查时，可以将执行器拆解并进行视觉检查。

如果发现有堵塞物或损坏的零件，应进行清洁或更换。

最后，车辆电子油门故障还可能与电子油门电压供应有关。

电子油门需要稳定的电压供应才能正常工作。

如果供电系统出现故障，如电池电压过低或发电机故障，电子油门可能无法正常运行。

在排查时，可以使用多用途电压表检查电子油门所需的电压是否在标准范围内。

如果电压不稳定或低于标准值，应检查和修复供电系统。

综上所述，车辆电子油门故障可能是由于电子传感器问题、电子减速器踏板位置传感器故障、电子油门执行器故障或电子油门电压供应问题引起的。

在排查时，可以使用OBD诊断工具、多米诺效应和多用途电压表等工具进行检查。

一、概述近年来，随着汽车产业的蓬勃发展和普及，汽车故障问题也日益频繁地出现。

其中，马自达3车型的油门踏板位置传感器故障成为了一个常见的问题，给车主的驾驶安全和驾驶体验带来了不小的困扰。

本文将针对马自达3油门踏板位置传感器故障展开探讨，并分析解决该问题的方法和建议。

二、马自达3油门踏板位置传感器故障的表现1. 油门反应迟钝：车主在踩油门时，发动机的加速反应迟钝，甚至无法正常加速。

2. 油门失灵：踩下油门后，发动机未能正常加速，甚至完全失去动力输出。

3. 油门位置不准确：油门踏板行程和发动机的加速响应不相符，出现一定程度的偏差。

4. 发动机故障灯亮起：车辆仪表盘的故障指示灯常亮，提示油门踏板位置传感器存在故障。

三、可能导致马自达3油门踏板位置传感器故障的原因1. 零部件老化：由于长期使用或环境因素，油门踏板位置传感器内部零部件出现老化或磨损。

2. 电气连接故障：油门踏板位置传感器的电气连接出现故障，导致传感器信号无法正常传输。

3. 震动或碰撞造成损坏：车辆在行驶中发生剧烈震动或碰撞，导致油门踏板位置传感器损坏。

4. 浸水或污染：车辆进水或受到污染，导致油门踏板位置传感器受损影响正常工作。

四、解决马自达3油门踏板位置传感器故障的方法和建议1. 检查电气连接：首先检查油门踏板位置传感器的电气连接是否完好，如有松动或损坏应及时修复或更换。

2. 清洗维护传感器：定期对油门踏板位置传感器进行清洗和维护，防止因污染或积灰影响传感器的正常工作。

3. 更换零部件：若油门踏板位置传感器出现严重故障或损坏，建议更换原厂的正品零部件。

4. 调试校准：在更换或维修油门踏板位置传感器后，应进行专业的调试和校准，确保传感器的工作精准可靠。

5. 寻求专业帮助：如果车主无法自行解决油门踏板位置传感器故障，应及时寻求专业的汽车维修技师进行诊断和维修。

五、结语马自达3油门踏板位置传感器故障是一个比较常见的汽车故障问题，但只要车主能够及时发现并采取有效的措施进行处理，通常可以很好地解决。

加速踏板位置传感器电路的工作原理加速踏板位置传感器是一种用于测量汽车加速踏板位置的重要装置。

它的工作原理是基于电阻变化的原理。

当驾驶员踩下加速踏板时，传感器会根据踏板的位置变化产生相应的电阻值变化，通过电路的处理和转换，最终将踏板位置信号转化为电压信号输出给汽车控制系统。

加速踏板位置传感器的核心部件是一个可变电阻器，通常是采用螺旋线圈或者碳膜材料制成。

当驾驶员踩下加速踏板时，踏板与电阻器之间会产生机械位移，从而改变电阻器的电阻值。

这是因为电阻器的导电材料在踏板位置变化时会发生形变，导致电阻值的改变。

为了测量电阻值的变化，加速踏板位置传感器一般采用电桥电路来实现。

电桥电路由四个电阻和一个电源组成，其中一个电阻为可变电阻器。

当电桥电路平衡时，电流在各个电阻之间分布均匀，电桥的两个对角线电位相等。

而当电桥电路不平衡时，电流在各个电阻之间分布不均匀，导致电桥的两个对角线电位不相等。

为了测量电桥电路的不平衡情况，加速踏板位置传感器通常使用差动放大器来放大电桥电路的输出信号。

差动放大器能够将微小的电桥输出信号放大为较大的电压信号，以提高测量的精度和灵敏度。

经过差动放大器的放大，加速踏板位置传感器的输出信号会被转化为一个与踏板位置成正比的电压信号。

这个电压信号会被传输给汽车控制系统，用于控制发动机的输出功率和车辆的加速度。

为了保证加速踏板位置传感器的精确性和可靠性，它通常还会采用一些辅助电路来提供电源稳定、温度补偿和故障检测等功能。

例如，为了提高电桥电路的稳定性，加速踏板位置传感器会采用稳压电路来保持电源电压的稳定。

而为了抵消温度变化对电阻值的影响，传感器还会加入温度补偿电路来对测量结果进行修正。

总结起来，加速踏板位置传感器的工作原理是基于电阻变化的原理。

通过测量踏板位置引起的电阻值变化，再经过电桥电路和差动放大器的处理，最终将踏板位置信号转化为电压信号输出给汽车控制系统。

这样，汽车控制系统就能根据踏板位置信号调整发动机的输出功率和车辆的加速度，实现驾驶员对车辆的控制。

油门踏板的工作原理
油门踏板是汽车驾驶员控制车辆加速和减速的装置，其工作原理主要涉及以下几个部分：
1. 踏板传感器：现代汽车中的油门踏板通常采用电子传感器。

这些传感器可以测量踏板的位置并将其转化为电信号。

2. 踏板位置信号：踏板传感器将踏板位置转化为电信号，并将该信号发送给车辆的电子控制单元（ECU）。

3. 电子控制单元（ECU）：车辆的ECU接收踏板位置信号，并根据该信号控制发动机的运行。

ECU可以调整发动机的燃料喷射量、点火时机等参数来实现加速或减速。

4. 节气门执行器：ECU通过控制节气门执行器来调节发动机的输出功率。

节气门执行器可以根据ECU发送的指令，打开或关闭节气门来调节发动机的进气量。

5. 加速和减速控制：驾驶员踩下踏板时，踏板传感器会发送相关信号给ECU。

ECU根据信号调整发动机的输出功率，从而实现车辆的加速。

当驾驶员松开踏板时，ECU会相应地减小发动机的输出功率，实现车辆的减速或停车。

总的来说，油门踏板的工作原理是通过电子传感器将踏板位置转化为电信号，再由车辆的ECU控制发动机的运行，以实现车辆的加速和减速。
