2.机械加工工艺编制规范

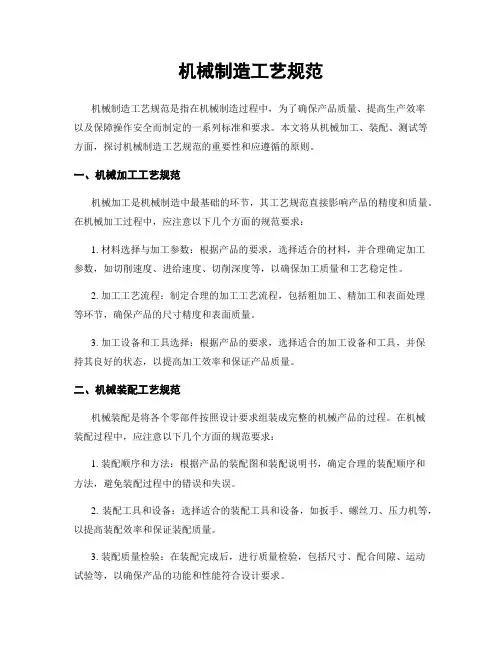

机械制造工艺规范机械制造工艺规范是指在机械制造过程中，为了确保产品质量、提高生产效率以及保障操作安全而制定的一系列标准和要求。

本文将从机械加工、装配、测试等方面，探讨机械制造工艺规范的重要性和应遵循的原则。

一、机械加工工艺规范机械加工是机械制造中最基础的环节，其工艺规范直接影响产品的精度和质量。

在机械加工过程中，应注意以下几个方面的规范要求：1. 材料选择与加工参数：根据产品的要求，选择适合的材料，并合理确定加工参数，如切削速度、进给速度、切削深度等，以确保加工质量和工艺稳定性。

2. 加工工艺流程：制定合理的加工工艺流程，包括粗加工、精加工和表面处理等环节，确保产品的尺寸精度和表面质量。

3. 加工设备和工具选择：根据产品的要求，选择适合的加工设备和工具，并保持其良好的状态，以提高加工效率和保证产品质量。

二、机械装配工艺规范机械装配是将各个零部件按照设计要求组装成完整的机械产品的过程。

在机械装配过程中，应注意以下几个方面的规范要求：1. 装配顺序和方法：根据产品的装配图和装配说明书，确定合理的装配顺序和方法，避免装配过程中的错误和失误。

2. 装配工具和设备：选择适合的装配工具和设备，如扳手、螺丝刀、压力机等，以提高装配效率和保证装配质量。

3. 装配质量检验：在装配完成后，进行质量检验，包括尺寸、配合间隙、运动试验等，以确保产品的功能和性能符合设计要求。

三、机械测试工艺规范机械测试是对机械产品进行性能测试和可靠性验证的过程。

在机械测试过程中，应注意以下几个方面的规范要求：1. 测试设备和仪器：选择适合的测试设备和仪器，如力传感器、位移传感器、温度计等，以确保测试数据的准确性和可靠性。

2. 测试方法和标准：根据产品的设计要求和行业标准，制定合理的测试方法和标准，包括静态测试、动态测试、耐久性测试等，以评估产品的性能和可靠性。

3. 测试数据分析和处理：对测试数据进行分析和处理，包括数据的统计、曲线的绘制和异常数据的排除，以得出准确的测试结果和结论。

机械加⼯⼯艺规程的编制详解模具制造⼯艺学第⼀章机械加⼯⼯艺规程的编制第⼀节概述⼀、⽣产过程将原材料转变为成品的全过程称为⽣产过程。

（1）产品投⼊前的⽣产技术准备⼯作产品试验研究和设计、⼯艺设计和专⽤⼯艺装备的设计及制造、各种⽣产资料和⽣产组织等⽅⾯的准备⼯作。

（2）⽑坯制造⽑坯的锻造、铸造和冲压等。

（3）零件的加⼯过程机械加⼯、特种加⼯、焊接、热处理和表⾯处理。

（4）产品的装配过程部件装配、总装配、检验和调试等。

（5）各种⽣产服务活动原材料、半成品、⼯具的供应、运输、保管以及产品的油漆和包装等。

⼆、⼯艺过程及其组成⽣产过程中为改变⽣产对象的形状、尺⼨、相对位置和性质等。

使其成为成品或半成品的过程称为⼯艺过程。

1．⼯序⼯序是⼀个或⼀组⼯⼈。

在⼀个⼯作地点对同⼀个或同时对⼏个⼯件进⾏加⼯所连续完成的那⼀部分⼯艺过程。

它是组成⼯艺过程的基本单元。

图1-1所⽰为模柄的机械加⼯⼯艺过程，可划分为三道⼯序，见表1-1。

表1-1 模柄的⼯艺过程⼯序编号⼯序内容设备1 车两端⾯钻中⼼孔车床2 车外圆（φ32留磨削余量）车槽并倒⾓车床3 磨φ32外圆外圆磨床图1-1 模柄2．安装（1）夹紧⼯件在加⼯之前，应使其在机床上（或夹具中）处于⼀个正确的位置并将其夹紧。

（2）装夹⼯件具有正确位置及夹紧的过程称为装夹。

（3）安装⼯件经⼀次装夹后所完成的那⼀部分⼯序称为安装。

在⼯序中应尽量减少装夹次数。

3．⼯位为了完成⼀定的⼯序部分，⼀次装夹⼯件后，⼯件与夹具或设备的可动部分⼀起，相对于⼑具或设备的固定部分所占据的每⼀个位置称为⼯位。

图1-2所⽰是利⽤万能分度头使⼯件依次处于⼯位Ⅰ、Ⅱ、Ⅲ、Ⅳ来完成对凸模槽的铣削加⼯。

4．⼯步⼯步是在加⼯表⾯和加⼯⼯具不变的情况下，所连续完成的那⼀部分⼯序。

（1）当⼯件在⼀次装夹后连续进⾏若⼲相同的⼯步时，常填写为⼀个⼯步，如图1-3所⽰。

（2）复合⼯步⽤⼏把⼑具或复合⼑具，同时加⼯同⼀⼯件上的⼏个表⾯，称为复合⼯步。

机械加工工艺规程规范一、目的和范围为了更好地规范公司工艺规程编制，统一工艺规程编制所使用的表格，特制定本规范。

本规范规定了工艺规程（以下简称工艺规程或规程）编制基本要求，编制细则，使用表格及填写。

本细则适用于公司所有自制件产品。

二、工艺规程编制的基本要求1.工艺规程的编写应符合设计图样和设计文件的要求，将设计要求贯彻在工艺规程中，不得有遗漏和改动。

2.工艺规程是指导现场生产操作的重要技术文件，应做到正确、完整、协调、统一、清晰，文字叙述语句要精炼，表达意思要准确。

3.工艺规程要保证满足产品设计文件的要求。

在保证质量的前提下，尽量提高生产效率和降低物质消耗。

4.工艺规程编制应考虑安全生产、环境保护和工业卫生。

5.工艺规程中采用的术语、符号、代号、计量单位等，要符合相应标准的规定。

6.工艺规程中每道工序一般应绘制工艺简图（以下简称“工序图”），视图应准确，比例要适当，尺寸公差、形位公差、表面粗糙度的标注均应符合相应标准。

根据需要，工序图的幅面可以按标准放大绘制。

7.新编制的工艺规程用应用计算机打印输出，不允许有手写字迹。

三、制订工艺规程的步骤1.熟悉和分析制订工艺规程的主要依据，确定零件的生产纲领和生产类型；2.分析零件工作图和产品装配图，进行零件结构工艺性分析；3.确定毛坯，包括选择毛坯类型及其制造方法；4.选择定位基准或定位基面；5.拟定工艺路线；6.确定各工序需用的设备及工艺装备；7.确定工序余量、工序尺寸及其公差；8.确定各主要工序的技术要求及检验方法；9.确定各工序的切削用量和时间定额，并进行技术经济分析，选择最佳工艺方案；10.填写工艺文件。

四、工艺规程编制1.零件图号、零件名称、产品型号、产品名称及材质的填写a)零件图号、零件名称、产品型号、产品名称及材质的填写应与设计文件相符；b)编写组合件工艺规程时，组合件中单件的填写用斜杠“/”，加以分隔；c)工艺规程中应按实际加工对象填写单件或组合件号码及其名称；d)单件工序图填写对应单件材质，组合件工序图不需填写。

机械加工与装配工艺规程的制订机械加工与装配工艺规程的制订是一个重要的过程，它为企业提供了标准化工艺流程，以确保产品的质量和效率。

以下是一些制订机械加工与装配工艺规程的步骤和注意事项：1. 确定目标：制订工艺规程的第一步是明确目标。

企业需要明确产品的要求，包括尺寸、质量标准和生产周期等。

同时，还需要确定工艺规程的可行性和先进性，并考虑到人力资源和设备等方面的限制因素。

2. 分析工艺流程：在制订工艺规程之前，需要对工艺流程进行详细的分析。

这包括原材料的选择、加工方法的确定以及装配过程的安排等。

通过对工艺流程的分析，可以识别出潜在的问题并解决它们，以确保良好的产品性能。

3. 制定详细步骤：在工艺规程中，需要明确列出每个加工和装配步骤的详细流程。

这包括加工设备的准备、工作操作的步骤、所需工具和测量方法等。

每个步骤都需要清楚地描述，以确保操作的一致性和正确性。

4. 确定检验标准：在制订工艺规程中，需要明确产品的检验标准和测试方法。

这包括对零件尺寸、表面质量、装配间隙和功能的检验等。

通过设定明确的检验标准，可以确保产品的质量和性能符合要求。

5. 验证工艺规程：在制订完工艺规程后，需要进行实际验证。

这包括生产一批样品产品，并根据工艺规程进行加工和装配。

通过验证工艺规程，可以确保其的可靠性和可行性，以及减少后续生产中的问题和调整。

在制订机械加工与装配工艺规程时，还需要注意以下几点：1. 注重整体流程：工艺规程应考虑产品加工流程的整体性，确保各个环节之间的衔接和协调。

这样可以避免多余的操作和资源浪费。

2. 考虑工艺的稳定性：在制订工艺规程时，应考虑到工艺的稳定性和可重复性。

这包括材料的供应可靠性、设备的稳定性以及操作人员的技能水平等。

3. 不断改进：工艺规程是一个不断演进的过程，随着技术的发展和生产需求的变化，需要不断改进和更新工艺规程。

企业应建立良好的反馈机制，以及时修订工艺规程。

制订机械加工与装配工艺规程是一个复杂而重要的过程。

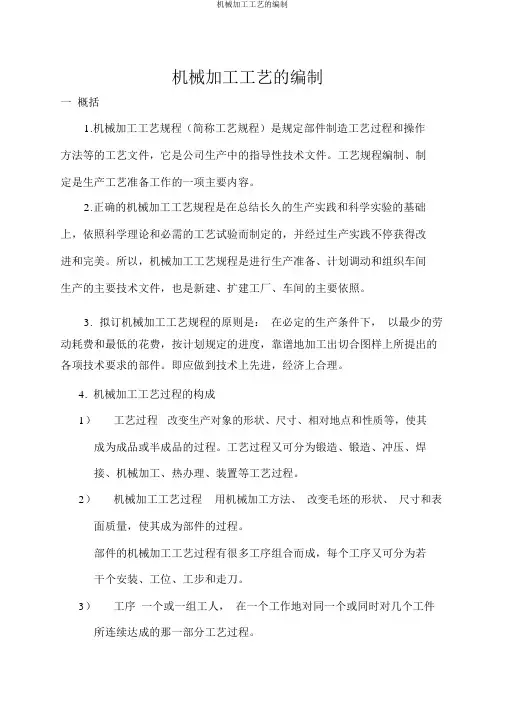

机械加工工艺的编制一概括1.机械加工工艺规程（简称工艺规程）是规定部件制造工艺过程和操作方法等的工艺文件，它是公司生产中的指导性技术文件。

工艺规程编制、制定是生产工艺准备工作的一项主要内容。

2.正确的机械加工工艺规程是在总结长久的生产实践和科学实验的基础上，依照科学理论和必需的工艺试验而制定的，并经过生产实践不停获得改进和完美。

所以，机械加工工艺规程是进行生产准备、计划调动和组织车间生产的主要技术文件，也是新建、扩建工厂、车间的主要依照。

3.拟订机械加工工艺规程的原则是：在必定的生产条件下，以最少的劳动耗费和最低的花费，按计划规定的进度，靠谱地加工出切合图样上所提出的各项技术要求的部件。

即应做到技术上先进，经济上合理。

4.机械加工工艺过程的构成1）工艺过程改变生产对象的形状、尺寸、相对地点和性质等，使其成为成品或半成品的过程。

工艺过程又可分为锻造、锻造、冲压、焊接、机械加工、热办理、装置等工艺过程。

2）机械加工工艺过程用机械加工方法、改变毛坯的形状、尺寸和表面质量，使其成为部件的过程。

部件的机械加工工艺过程有很多工序组合而成，每个工序又可分为若干个安装、工位、工步和走刀。

3）工序一个或一组工人，在一个工作地对同一个或同时对几个工件所连续达成的那一部分工艺过程。

4）安装工件经一次装夹（定位和夹紧）后所达成的那一部分工序。

5）工位为了达成必定的工序部分，一次装夹工件后，工件与夹具或设施的可动部分一同，相对刀具或设施的固定部分所占有的每一个地点。

6）工步当加工表面、加工工具和切削用量中的转速和进给量均保持不变的状况下所达成的那一部分工序。

二.机械加工工艺规程的设计步骤1.剖析被加工部件的工艺性。

2.依据部件的生产大纲决定生产种类。

3.选择毛坯的种类和制造方法。

4.制定工艺过程。

5.工序设计。

6.编制工艺文件。

1.剖析被加工部件的工艺性（1）认识、剖析产品的装置图和部件图熟习产品的用途、性能及工作条件，明确被加工部件在产品中的地点与作用，从而认识部件上各项技术要求拟订的依照及合理性；找出主要技术要乞降加工重点，研究部件在加工过程中可能产生的变形及需要采纳的工艺举措；对图样的完好性、技术要求的合理性提出建议。

机械加工工艺规程的编制一、引言机械加工工艺规程是在机械加工生产过程中起到重要指导作用的一种文件，对于保证产品质量、提高生产效率具有非常重要的意义。

机械加工工艺规程的编制要求准确、清晰，以确保操作员能够正确理解和执行规程。

本文将介绍机械加工工艺规程的编制流程和要点。

二、编制流程1. 确定编制的目的和范围在开始编制机械加工工艺规程之前，首先需要明确编制的目的和范围。

目的是指规程的使用目标和效果，范围是指规程所包含的内容和涵盖的工艺类型。

2. 收集相关信息在编制过程中，需要收集和整理与机械加工相关的信息，包括相关的技术资料、工艺设备的参数和特点等。

这些信息将作为编制规程的依据和参考。

3. 制定编制计划根据目的和范围，制定机械加工工艺规程的编制计划。

包括确定编制人员、编制周期等。

4. 分析和确定加工工艺在编制规程之前，需要仔细分析和确定加工工艺。

根据产品的特点和要求，确定合适的工艺路线和加工方法。

5. 编写规程内容根据确定的加工工艺，逐步编写机械加工工艺规程的内容。

内容应该包括操作步骤、加工参数、设备要求、安全注意事项等。

6. 试行和修改编写完规程后，应该进行试行，并根据试行结果进行修改和完善。

试行过程中要注意记录操作问题和改进方案，以便在规程修订时进行参考。

7. 审核和发布在试行和修改后，机械加工工艺规程需要进行最终的审核和发布。

审核应该由专业人员对规程的准确性、合理性进行评审，并对规程进行必要的修改和调整。

审核通过后，规程应该向相关人员进行发布和宣传。

三、编制要点1. 规程的结构和格式机械加工工艺规程应该具备清晰的结构和合适的格式。

规程的结构应该包括封面、目录、正文等部分，格式应该使用Markdown文本格式进行编写，以方便编辑和阅读。

2. 可理解性和准确性规程的内容应该简明扼要，易于理解。

使用术语要准确，不模棱两可。

对于特殊操作和要求，应该给出具体的指导和示例。

3. 明确的操作步骤和加工参数规程应该明确描述每个操作步骤和加工参数。

机械零部件加工工艺规范随着工业的快速发展，机械零部件的加工工艺变得越来越重要。

良好的加工工艺规范能够确保零部件的质量和性能，提高生产效率。

本文将介绍机械零部件加工工艺规范的一般要求、工艺流程以及常见加工方法。

一、一般要求1. 材料选择：根据零部件的要求和使用环境，选择适宜的材料。

要求材料具有一定的强度、硬度、耐磨性和耐腐蚀性，并且易于加工。

2. 加工精度要求：根据零部件功能和装配要求，确定加工精度。

主要包括尺寸精度、形位精度和表面粗糙度。

3. 工艺参数：根据材料的不同特性和零部件要求，合理选择切削速度、进给速度、切削深度等加工参数。

4. 加工工具选择：根据零部件的材料和结构，选择适合的切削工具。

要求工具具有良好的刚性和切削性能。

二、工艺流程机械零部件加工的一般工艺流程包括以下几个步骤：1. 工艺准备：根据加工对象的要求，制定合理的工艺方案。

包括制定加工工艺路线、选择加工方法和计算工艺参数等。

2. 材料准备：根据零部件的要求，选择合适的材料，并进行铸造、锻造或切削等加工，得到初步零件。

3. 粗加工：根据零部件的形状和尺寸，采用车削、铣削、钻削等方法对初步零件进行粗加工。

保留适当的余量以备后续加工。

4. 热处理：对需要改善材料性能的零部件进行热处理，包括淬火、回火、调质等。

根据材料的不同，选择适当的热处理工艺。

5. 精加工：对经过热处理后的零部件进行精加工，包括车削、铣削、磨削等。

精加工要求加工精度高、表面质量好。

6. 装配：将各个零部件按照要求进行装配，包括焊接、螺纹连接、铆接等。

确保零部件的准确安装和配合。

7. 表面处理：根据零部件的要求，采取表面喷涂、电镀、热喷涂等方式进行表面处理，提高零部件的耐磨性和防腐蚀性。

三、常见加工方法1. 车削：通过旋转工件，在切削刀具的作用下削除工件上的材料，得到所需的形状和尺寸。

2. 铣削：通过旋转铣刀，在刀具的作用下相对静止的工件上进行切削，得到平面、曲面等形状。

机械加工工艺规程的编制1. 引言机械加工是制造业中一项重要的工艺，其质量直接关系到产品的性能和使用寿命。

为了确保机械加工工艺的准确性和一致性，机械加工工艺规程的编制变得尤为重要。

本文将介绍机械加工工艺规程的编制过程和注意事项。

2. 编制机械加工工艺规程的目的机械加工工艺规程的编制旨在规范加工流程，保证加工质量，提高生产效率。

具体目的包括：•统一加工标准：通过编制机械加工工艺规程，可以明确每一道工序的要求，避免因个体操作员的差异而导致加工品质出现差异。

•提高工作效率：规范的机械加工工艺规程可以减少加工中的不必要操作和浪费，节约时间，提高生产效率。

•降低成本：通过优化机械加工工艺规程，可以减少材料的浪费和废品率，从而降低成本。

3. 机械加工工艺规程的编制步骤3.1. 搜集资料在编制机械加工工艺规程之前，需要搜集相关的资料，包括图纸、技术文件、工艺参数等。

这些资料将为编制过程提供必要的信息和依据。

3.2. 分析加工工艺在分析加工工艺时，需要考虑以下几个方面：•材料特性：了解材料的物理性质、化学性质和加工性能，以确定合适的加工方法和工艺参数。

•工艺流程：根据生产需求和加工工艺的要求，确定加工的先后顺序和步骤。

•加工设备和工具：根据产品的要求和加工流程，选择合适的加工设备和工具，并确定其操作要求和参数。

3.3. 设定工艺参数根据分析结果，设定合理的工艺参数是机械加工工艺规程编制的关键一步。

工艺参数包括加工速度、切削深度、进给速度等。

合理的工艺参数可以保证加工质量和生产效率。

3.4. 编写工艺文件根据设定的工艺参数，编写详细的工艺文件。

工艺文件包括加工工艺路线、工艺设备和工具的选择和使用方法、操作员的操作顺序和要点等。

3.5. 确认和改善完成工艺文件的编写后，需要进行确认和改善。

一方面，确认工艺文件是否符合要求，是否能够达到加工质量和效率的要求。

另一方面，根据实际加工中的情况，不断改善工艺文件，使其更加科学、实用。
