石油仪器仪表培训完全版

  • 格式：ppt
  • 大小：3.18 MB
  • 文档页数：71

下载文档原格式

  / 71

合集下载

NP-加油站液位仪系统培训(完整)V0.3

NP-加油站液位仪系统培训(完整)V0.3

控制台
屏显控制台
探棒
Mag探棒
组件
密封件
直联集线器
Mag Plus探 棒
防爆软管
一、液位仪系统构成

1.2.1. 液位仪控制台 （安全）
适用：每个油站一个，根据型号不同，最多可连接6~32个油罐。
组成：由机壳，显示模块，主板，电源板，本安模块等组成。 分类：屏显控制台方式（图1、图2、图3）和直联集线器方式（图4）。
求。
七、液位仪应用系统简介

7.2.应用系统的功能
实时监控
• 实时罐枪监控 • 时点库存
进货验收
• 出库单查询 • 进货验收 • 无货单验收。 • 进货验收查询
日常运行
• 油站班报 • 交易记录 • 日平衡表 • 盘点
（返回）
二、液位仪系统原理

2.2. 磁致伸缩原理的应用
磁致伸缩液位传感器具有可靠性高、精度高、不用定期标定和维修、安全性好、 安装容易等特点。 可以同时测量产品的液位、界面（双浮子）。 具有广泛应用于石油、化工、纺织、轻工、电力、医药、食品、国防等部门，特 别已被广泛用于易燃、易爆、易挥发、有腐蚀的物料液面测量。
• IP地址(IP Address)：输入加油站分配给的静态IP地址 • 子网掩码(IP Subnet Mask)：255.255.255.0 • 网关地址(IP Gateway Address)：输入加油站配置的网关地址 • IP默认网关(IP Default Gateway)：TURE • 串口命令端口(Serial Command Port)：10001 • 串口指令安全性(Comm Port Security Enabled )：FALSE
标准温度设置

油田常用仪器仪表及工具ppt课件

油田常用仪器仪表及工具ppt课件
在压力测量中常有表压、绝对压力和负压、真空度之分，它们的 关系为;
P表压=P绝对压力——P大气压力 工程上所用的压力指示大多为表压，当被侧压力低于大气压时。 一般用负压或真空度表示:
P真空度=P大气压力——_P绝对压力 以绝对压力零线做起点计算的压力称绝对压力 因为各种工艺设备和测量仪表通常处于大气之中，本身承受着大
压力的概念及单位;
压力测量仪表简称压力计或压力表，他根据生产过程的不同要求， 可以有指示，记录和带远程变送的、报警、调节装置等。被测压 力的显示方式多采用机械位移，也有采用数值显示形式。
所谓的压力就是指垂直而均匀地作用在单位面积上的力。数学表 达方式为：p=f/S 单位为牛顿/平方米(Pa）
1标准大气压=760毫米汞柱=76厘米汞柱=1.013×105帕斯卡=10.336 米水柱=0.1013MPa。
电测型压力表
电测型压力表是基于把压力变换成各种电量来 进行压力测量的压力表。他们把弹性元件的变 形转换成某中电量来进行测量压力。常用的有 电阻式、电感式、电容式、霍尔式等。
电测型压力表一般有压力传感器、测量电路和 指示器三部分组成。下面介绍一下霍尔式远传 是压力表。
霍尔式远传是压力表的测量原理是霍尔效应。 有霍尔元件与弹性元件结合在一起构成的霍尔 压力传感器和显示仪表构成。灵敏度高，能远 传指示，但霍尔元件受温度影响较大，稳定性 受工作电流的影响，精度较低，仅能达到一级。
资 金 是 运 动 的价值 ，资金 的价值 是随时 间变化 而变化 的，是 时间的 函数， 随时间 的推移 而增值 ，其增 值的这 部分资 金就是 原有资 金的时 间价值
热电偶与热电阻的选型
根据测温范围选择：200℃以上一般选择热电 偶，200℃以下一般选择热电阻； 根据测量精度选择：对精度要求较高选择热电 阻，对精度要求不高选择热电偶； 根据测量范围选择：热电偶所测量的一般指 “点”温，热电阻所测量的一般指空间平均温 度。 还有,热电阻与热电偶的工作原理本身就 不相同,输出的信号也不一样,热电阻是阻值随 温度的变化而变化，而热电偶输出是毫伏信号.

神华煤制油自控仪表培训XX

神华煤制油自控仪表培训XX

现场仪表技术
绝对误差是指仪表的测量值与被测 变量真实值之差,即△C＝Cm-Cr。
相对误差是指测量的绝对误差与被 测变量的真实值之比，即 Ca=△C/Cr,通常以百分数表示。
工业仪表通常用引用误差来表示仪 表的准确程度，即绝对误差与测量 范围的比值，以百分数表示， Ca=△C/(Cmax-Cmin)x100%。
PPT文档演模板
神华煤制油自控仪表培训XX
DCS 技术
• 煤液化项目联合控制室UCR1-UCR5采用 HONEYWELL 公司最新推出的Experion PKS 控制系统，它最大的特点是采用容错 以太网技术 。
• 第一循环水场；第二循环水场；给水消防 加压及泡沫泵站；污水处理场；火炬放空 气回收设施；罐区等装置采用 SCADA PACK 32P 控制器，实现数据采集。
PPT文档演模板
神华煤制油自控仪表培训XX
V锥流量计
PPT文档演模板
神华煤制油自控仪表培训XX
V锥流量计
特点：显著改善了传统差、压流量计的使 用局限、较高的精确度和重复性、 无苛刻 的直管段要求、自清洗功能，适用于容易 结垢的脏污介质。
适用范围：可测的流体非常广泛，各种气 体、液体、蒸汽等都可有效测量，适用的 管径DN15～DN3000。从适用的介质范 围和工艺管径、工艺条件来讲，目前还没 有一种流量计能与塔形流量计相比。
PPT文档演模板
神华煤制油自控仪表培训XX
联合控制室
•煤制油全厂共设10个联合控制室
101 煤液化备煤装置 (含23单元部分)
五环股份有限 公司
102 催化剂制备装置 东华工程科技
UCR 103 煤液化装置 *
SEI
1 104 加氢稳定装置

(培训管理套表)油田仪表培训教材

(培训管理套表)油田仪表培训教材

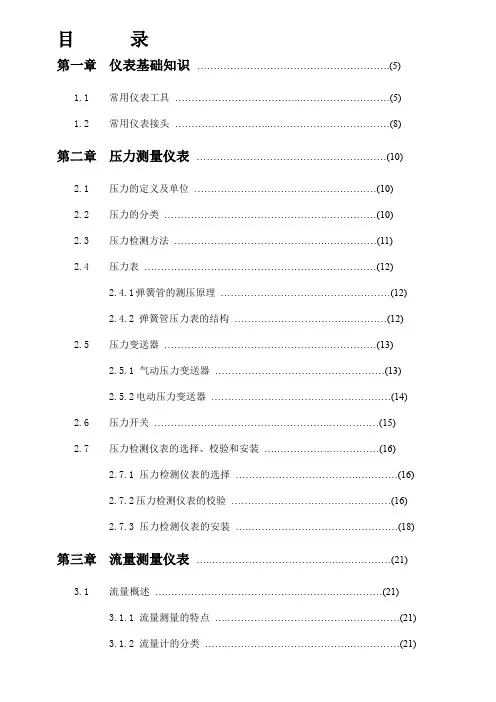

（培训管理套表）油田仪表培训教材目录第一章仪表基础知识 (5)1.1常用仪表工具 (5)1.2常用仪表接头 (8)第二章压力测量仪表 (10)2.1压力的定义及单位 (10)2.2压力的分类 (10)2.3压力检测方法 (11)2.4压力表 (12)2.4.1弹簧管的测压原理 (12)2.4.2弹簧管压力表的结构 (12)2.5压力变送器 (13)2.5.1气动压力变送器 (13)2.5.2电动压力变送器 (14)2.6压力开关 (15)2.7压力检测仪表的选择、校验和安装 (16)2.7.1压力检测仪表的选择 (16)2.7.2压力检测仪表的校验 (16)2.7.3压力检测仪表的安装 (18)第三章流量测量仪表 (21)3.1流量概述 (21)3.1.1流量测量的特点 (21)3.1.2流量计的分类 (21)3.2差压式流量计 (21)3.2.1节流式元件的工作原理 (21)3.2.2取压方法 (22)3.2.3孔板取压的计算公式 (22)3.2.4差压流量变送器 (22)3.3浮子流量计 (22)3.3.1工作原理 (22)3.3.2浮子流量计的维修和保养 (23)3.4涡轮流量计 (23)3.4.1概述 (23)3.4.2涡轮流量计的工作原理和结构 (23)3.4.3涡轮流量计的特点 (24)3.4.4涡轮流量计的安装 (24)3.5质量流量计 (24)3.5.1概述 (24)3.5.2工作原理 (25)3.5.3故障诊断 (25)3.5.4校零步骤 (26)3.5.5累积量清零步骤 (26)第四章液位测量仪表 (27)4.1液位概述 (27)4.1.1物位仪表使用条件 (27)4.1.2物位仪表的安装 (27)4.1.3特殊要求时仪表的选用 (27)4.2液位仪表的分类 (28)4.3液位计 (28)4.3.1液位计的特点 (28)4.3.2液位计的几种类型 (28)4.3.3液位计的维修保养 (29)4.3.4现场常用的几种液位计 (29)4.4液位开关 (30)4.4.1工作原理 (30)4.4.2工作性能 (30)4.4.3液位开关的结构 (30)4.4.4液位开关的维护及检修 (31)4.5液位变送器 (31)4.5.1概述 (31)4.5.2DL-100浮筒液位变送器 (31)4.5.3BW25浮筒液位变送器 (33)4.5.4ZYG-B301型电子智能液位仪 (33)4.5.5超声波液位计 (34)4.5.6射频导纳液位计 (35)4.5.7雷达液位计 (36)第五章温度测量仪表 (37)5.1温度的概念 (37)5.2膨胀式温度计 (37)5.3铂电阻温度计 (37)5.4热电偶 (38)5.5温度开关 (38)5.5.1温度开关作用原理 (38)5.5.2温度开关调校 (38)5.6温度变送器 (38)5.6.1温度变送器作用原理 (38)5.6.2现场温度变送器的调校 (38)第六章调节仪表 (40)6.1调节仪表的组成 (40)6.2自力式压力调节器 (41)6.3比例积分微分（PID）调节器 (41)6.3.1概述 (41)6.3.2动作原理 (41)6.3.3调节器的调校 (42)6.4调节阀 (42)6.4.1概述 (42)6.4.2气动调节阀结构和工作原理 (42)6.4.3气动调节阀种类及选型原则 (42)6.4.4气动调节阀调校 (43)6.4.5现场拆装调节阀准备工作 (43)6.5阀门定位器 (43)6.5.1阀门定位器用途 (44)6.5.2动作原理 (44)6.5.3阀门定位器调校 (44)6.6应急关断阀 (44)6.7压力安全阀 (45)6.7.1原理结构 (45)6.7.2安全阀校验 (45)第七章井口控制盘 (47)7.1井口控制盘简介 (47)7.2井口控制盘的功能 (48)7.3井口控制盘的操作 (48)7.3.1公用模块的启动 (49)7.3.2单井控制模块的启动 (49)7.3.3井口控制盘壹级关停 (49)7.3.4井口控制盘二级关停 (49)7.3.5井口控制盘三级关停 (49)7.3.6井口控制盘单井关停 (50)7.3.7修井期间井口盘的操作 (50)第一章仪表基础知识1.1常用仪表工具于油田日常维修保养工作中，工具的正确使用至关重要，每个从事仪表维修工作的人员均应熟练掌握各种常用工具的名称、用途和使用方法，下面对壹些常见工具逐壹进行介绍。

中海油内部海油工程基础知识培训-仪表部分

中海油内部海油工程基础知识培训-仪表部分

基础知识培训－仪表部分
在海油工程设计中，仪表专业涉及到的设备和设计内容
平台公用系统 (成撬设备的控制)
基础知识培训－仪表部分
在海油工程设计中，仪表专业涉及到的设备和设计内容
自动消防系统 CO2/FM200和泡沫灭火系统 水喷淋消防系统（消防泵、喷淋阀、管网）
基础知识培训－仪表部分
在海油工程设计中，仪表专业涉及到的设备和设计内容
工艺处理系统
油水分离器（一级分离器） 热化学分离器（二级分离器） 电脱分离器（三级分离器） 换热器 工艺流程增压泵 井口计量分离器 火炬及放空设备 外输及计量标定设备 化学药剂注入设备 注水设备 开闭排罐
基础知识培训－仪表部分
在海油工程设计中，仪表专业涉及到的设备和设计内容
工艺处理系统
油水分离器（一级分离器）
基础知识培训－仪表部分
在不同设计阶段，仪表专业的工作内容和深度
详细设计图纸目录 典型安装图 仪表安装图 仪表接地图 计算书 调节阀（Cv计算） 孔板流量计（孔径比计算） 安全阀（喉径尺寸计算） 温井（温井强度计算）
基础知识培训－仪表部分
在不同设计阶段，仪表专业的工作内容和深度
详细设计图纸目录 清单 仪表清单 电缆清册 I/O清单 仪表设备清单
自动消防系统
基础知识培训－仪表部分
在海油工程设计中，仪表专业涉及到的设备和设计内容
电力和电气系统 主电站及高压配电设备 高低压电驱动设备和MCC（油井电潜泵及其变频控制设备、 注水泵、压井泵、工艺和公用系统泵等） UPS 雾笛、导航灯 照明、电伴热系统
基础知识培训－仪表部分
在海油工程设计中，仪表专业涉及到的设备和设计内容
基础知识培训－仪表部分
在不同设计阶段，仪表专业的工作内容和深度

化工自动化仪表培训(培训)

化工自动化仪表培训(培训)

（二）组成及接线：
温度变送器由变送模板、检测模板以及模拟量输出模板等组成，通过后面的接线 板将4—20毫安的模拟量信号接到PLC机柜上，再通过转换在站控机上显示各个被测 的温度参数值
接线如图所示：
50 Pt
温变
安全栅
阻
S500
电
24VD C
（三）校验及量程修改：
FLUKS74 4
温变
1、校验:
将温度变送器从安装管线上拆下来，按上图将FLUKE与温变连接好。打开FLUKE
开关确定）
流量检测仪表——超声波流量计
n （一）、工作原理（传播时间法）
n
利用顺流和逆流时的传播速度之差与被测流体流速之间的关系求取
流速。
n
VP = V·cosθ， L = D／sinθ
上游换能器
测量管
L
θ
V
D
V
VP
X 声碶
下游换能器
声波在流体中顺流传播 声波在流体中逆流传播
时间： 时间：
t1
n按被测介质分类n气体用液体用n三超声波流量计的特点n1应用范围广n2适用介质多n3原理上不受管径限制适用于圆形矩形管道n4可实现非接触测量了进行移动性测量n5无压力损失操作费用低n6测量精度不够理想n7介质温度不能太高受换能器耐温限制一般200n8技术复杂价格较高n9传播时间法超声波流量计只能用于清洁液体和气体n四超声波流量计的使用n1对被测流体的要求清洁满管单相所含悬浮颗粒不能超过允许值n2夹装式换能器的安装n要知道确切的管道外径壁厚材质及衬里情况管道内壁不应锈蚀结垢凹凸不平
1、工作原理：音叉由晶体激励产生振动（按某一频率），当音叉被液体浸没 时振动频率发生变化，该频率变化由电子线路检测出来并输出一个开关量。

神华煤制油自控仪表培训XXXX

神华煤制油自控仪表培训XXXX
➢与门、或门、非门的含义
ITCC 技术
ITCC即透平-压缩机综合控制系统， 它是集蒸汽透平速度控制及抽气控制、 压缩机防喘振控制、性能控制、解耦控 制、分离器液位控制等以及自保护联锁 逻辑控制为一体的集成综合装置。该系 统是三重化容错设计，具有很长的平均 无故障运行时间，可靠性高。
二、现场仪表技术
仪表安全联锁系统
石油化工生产过程的特点多是高 温、高压、易燃、易爆、腐蚀、有毒， 在生产时随时都存在由人为操作失误 或设备、仪表、电气故障等原因造成 的生产爆炸、火灾等极大的危险，如 果不能及时有效处理，将造成人员和 财产上的巨大损失。而联锁保护系统 便正是防止这种危险发生的最佳工具。
仪表安全联锁系统
仪表安全联锁系统
Safety Instrumented System (SIS)安全联锁仪表系统
Emergency Shutdown Device (ESD)紧急停车系统的缩写
煤制油厂ESD系统采用TRICONEX 的TMR三重化冗余控制系统，满足 TUV6要求，达到SIL3安全等级。
仪表安全联锁系统
• 联锁系统监视装置或独立单元的操作，在 生产过程超出安全操作范围，生产装置出 现紧急情况时，直接由联锁系统发出保护 联锁信号，使装置进入安全状态，确保人 员和设备的安全，避免危险扩散造成巨大 损失，它在工厂中有着举足轻重的作用。
• 目前，联锁保护系统有很多的产品，总体 来 说 主 要 有 三 类 ， 即 ESD、SIS 以 及 FSC。
联合控制室－续
105 煤气体煤气体制氢装置B
限公司
112 含硫污水汽提装置*
SEI
113 UCR 117
3 118
硫磺回收装置
脱硫装置 酚回收装置

石化四厂化工仪表基础培训(温度仪表)

石化四厂化工仪表基础培训(温度仪表)

热电偶的工作原理
把两种不同的导体或半导体连接成闭合回路，如果两个接 点的温度不同，则在回路内会产生电动势（简称热电势） ,闭合回路称为热电偶。
A偶丝
T 测量端 （工作端或热端）
B偶丝
T0 参考端 （自由端或冷端）
图3－1 热电偶测温原理
热电偶的工作原理
热电偶产生热电势的条件是：两热电极材料相异，两接点温 度相异。
化工仪表基础知识培训化工仪表基础知识培训化工仪表基础知识培训化工仪表基础知识培训单击此处编辑副标题温度仪表石化四厂曹洪槐目录?温度的概述?热电阻?热电偶?温度变送器温度的概述?温度temperature是表示物体冷热程度的物理量微观上来讲是物体热运动的剧烈程度
化工仪表基础知识培训
单击温此度处仪编辑表副标题
(7)热电偶的连接导线换成补偿线，使冷端移开高温 区。
热电偶的故障原因及处理方法
故障现象：热电势比实际大。 原因分析：(1)补偿导线与热电偶型号不匹配。
(2)插入深度不够或安装位置不对。(3)热电极变 质。(4)有干扰信号进入。
(5)热电偶参考端温度偏高。
处理方法：(1)更换相同型号的补偿导线。 (2)改变安装位 置或插入深度。 (3)更换热电偶。 (4)检查干扰源，并予以消除 。 (5)调整参考端温度或进行修正。
热电偶的安装
（3）假如需要测量是烟道内烟气的温度，尽管烟道直径 为4m，热电偶或热电阻插入深度1 m即可. （4）当测量原件插入深度超过1m时，应尽可能垂直安装 ，或加装支撑架和保护套管. 热电偶的正确使用:
正确使用热电偶不但可以准确得到温度的数值，保证 产品合格，而且还可节省热电偶的材料消耗，既节省资金 又能保证产品质量。安装不正确，热导率和时间滞后等误 差，它们是热电偶在使用中的主要误差。

中海油内部海油工程基础知识培训-仪表部分

中海油内部海油工程基础知识培训-仪表部分
测量介质：
原油 生产水
天然气
海水 公用系统的淡水、柴油、热介质油等
04d8dd
23
基础知识培训－仪表部分
现场仪表的应用特点
典型的海洋环境条件：
高盐雾腐蚀
高湿度的环境空气 高防护等级要求（雨水海水冲刷）
海洋石油工程
基础知识培训
仪表部分
电仪讯设计部 吴朝晖
基础知识培训－仪表部分
本次培训目的

是针对非专业的管理人员。
培训的内容：

在海油工程中，仪表专业涉及的工作范围； 在不同设计阶段，仪表专业的工作内容和深度； 仪表专业设计程序的讲解；
04d8dd
2
基础知识培训－仪表部分
在海油工程设计中，仪表专业涉及到的设备和设计内容
TRANSFORMER JUNCTION BOX
POWER DISTRIBUTION HEATERS
ESP PUMPS
WHPE WHPF
FROM ESD
FROM ESD PUMPS MOTORS
35KV HV 10.5KV HV 400V LV EMER. MCC MOTOR CONTROL CENTER (MCC)
2
SIZE 1 1/2"X3" SP 1380kPaG
SP 1380kPaG SIZE 3"x4"
LO LO
LO
FF
SP 110°C H 115°C (NOTE 1) L 105°C
NC
SIZE HOLD SP 1380kPaG
8"
2"B.F.
H
8"
LO
2"B.F. 8" 8" 8" H 10"

石油仪器仪表培训.ppt

石油仪器仪表培训.ppt

3．质量流量计
定义：以测量流体流过质量作为测量依据的仪表
直接式：直接测量质量流量
量热式 角动量式
陀螺式 科里奥利力式
间接式：用密度与容积流量运算得到质量流量
优点
测量精度不受流体温度、压力、粘度等变化影响
四、差压式流量计
定义 基于液体流动的节流原理，利用流体流经节流装置所产生的压 力差来实现流量测量的仪表
本误差的绝对值不超过0.15MPa，则选用压力表的精确度为：
精确度 0.15 100% 1.5% 10 即应选用1.5级的压力表。
习题讲解：
检定一只测量范围为0~10MPa，准确度为1.5级的弹 簧管式压力表，所用的精密压力表的量程是多少？
答：检定一般压力表时，作为标准器的精密压力表的允许误差的绝对值应不大
标准孔板：压力损失大，一般只适用于 洁净流体介质的测量。结构简单，安装 方便，适用于大流量的测量，应用最为 广泛 标准喷嘴：压力损失略小于孔板，对带 有污垢的流体介质测量较为适宜 文丘利管：压力损失比孔板和喷嘴都小 得多，可测量悬浮固体颗粒的液体，较 适合大流量测量。
价格昂贵，不适合200mm 以下管 径流量测量
孔板流量计取压
角接取压：在孔板前后两端面与管壁的夹角处取压 法兰取压：在距节流元件前后端面各1寸的位置上钻孔取压。 环室取压：用在工作压力为6.4MPa以下，管道直径D在50 ~ 250mm之间 单独钻孔取压：用在工作压力为2.5MPa以下，管道直径D在50 ~ 1000mm之间
差压信号的测量
节流装置将流体流量的大小转换为相应的差压大小，差压信号由 导压管引出，传递到相应的差压计，以便显示流量的数值。一般工业 生产过程中的流量测量及控制多采用差压变送器，将差压信号转换为 统一的标准信号，以便于远传，实现集中显示和控制。

油田仪表培训教材

油田仪表培训教材

目录第一章仪表基础知识 (5)1.1常用仪表工具 (5)1.2常用仪表接头 (8)第二章压力测量仪表 (10)2.1 压力的定义及单位 (10)2.2压力的分类 (10)2.3压力检测方法 (11)2.4压力表 (12)2.4.1弹簧管的测压原理 (12)2.4.2弹簧管压力表的结构 (12)2.5压力变送器 (13)2.5.1气动压力变送器 (13)2.5.2电动压力变送器 (14)2.6 压力开关 (15)2.7 压力检测仪表的选择、校验和安装 (16)2.7.1压力检测仪表的选择 (16)2.7.2压力检测仪表的校验 (16)2.7.3压力检测仪表的安装 (18)第三章流量测量仪表 (21)3.1 流量概述 (21)3.1.1流量测量的特点 (21)3.1.2流量计的分类 (21)3.2差压式流量计 (21)3.2.1节流式元件的工作原理 (21)3.2.2取压方法 (22)3.2.3孔板取压的计算公式 (22)3.2.4差压流量变送器 (22)3.3浮子流量计 (22)3.3.1工作原理 (22)3.3.2浮子流量计的维修和保养 (23)3.4涡轮流量计 (23)3.4.1概述 (23)3.4.2涡轮流量计的工作原理和结构 (23)3.4.3涡轮流量计的特点 (24)3.4.4涡轮流量计的安装 (24)3.5 质量流量计 (24)3.5.1概述 (24)3.5.2工作原理 (25)3.5.3故障诊断 (25)3.5.4校零步骤 (26)3.5.5累积量清零步骤 (26)第四章液位测量仪表 (27)4.1 液位概述 (27)4.1.1物位仪表使用条件 (27)4.1.2物位仪表的安装 (27)4.1.3特殊要求时仪表的选用 (27)4.2 液位仪表的分类 (28)4.3 液位计 (28)4.3.1液位计的特点 (28)4.3.2液位计的几种类型 (28)4.3.3液位计的维修保养 (29)4.3.4现场常用的几种液位计 (29)4.4 液位开关 (30)4.4.1工作原理 (30)4.4.2工作性能 (30)4.4.3液位开关的结构 (30)4.4.4液位开关的维护及检修 (31)4.5 液位变送器 (31)4.5.1概述 (31)4.5.2 DL-100浮筒液位变送器 (31)4.5.3 BW25浮筒液位变送器 (33)4.5.4 ZYG-B301型电子智能液位仪 (33)4.5.5超声波液位计 (34)4.5.6射频导纳液位计 (35)4.5.7雷达液位计 (36)第五章温度测量仪表 (37)5.1 温度的概念 (37)5.2 膨胀式温度计 (37)5.3 铂电阻温度计 (37)5.5.1 温度开关作用原理 (38)5.5.2 温度开关调校 (38)5.6 温度变送器 (38)5.6.1 温度变送器作用原理 (38)5.6.2现场温度变送器的调校 (38)第六章调节仪表 (40)6.1 调节仪表的组成 (40)6.2 自力式压力调节器 (41)6.3 比例积分微分（PID）调节器 (41)6.3.1 概述 (41)6.3.2 动作原理 (41)6.3.3调节器的调校 (42)6.4 调节阀 (42)6.4.1 概述 (42)6.4.2 气动调节阀结构和工作原理 (42)6.4.3气动调节阀种类及选型原则 (42)6.4.4气动调节阀调校 (43)6.4.5现场拆装调节阀准备工作 (43)6.5 阀门定位器 (43)6.5.1阀门定位器用途 (44)6.5.2 动作原理 (44)6.5.3 阀门定位器调校 (44)6.7.1原理结构 (45)6.7.2安全阀校验 (45)第七章井口控制盘 (47)7.1 井口控制盘简介 (47)7.2 井口控制盘的功能 (48)7.3 井口控制盘的操作 (48)7.3.1公用模块的启动 (49)7.3.2单井控制模块的启动 (49)7.3.3井口控制盘一级关停 (49)7.3.4井口控制盘二级关停 (49)7.3.5井口控制盘三级关停 (49)7.3.6井口控制盘单井关停 (50)7.3.7修井期间井口盘的操作 (50)第一章仪表基础知识1.1常用仪表工具在油田日常维修保养工作中，工具的正确使用至关重要，每个从事仪表维修工作的人员都应熟练掌握各种常用工具的名称、用途和使用方法，下面对一些常见工具逐一进行介绍。

最新自动化仪表培训(全)

最新自动化仪表培训(全)

6．分析仪表 1、分析仪表概念 2、可燃气体检测仪 3、硫化氢有毒气体检测仪
7．常用工具的使用和现场故障处理 万用表的使用 375手操器的使用 现场自动化仪表常见故障的处理与判断
8．各处理站及井站常用控制系统简介
PLC的结构及基本故障判断（西门子 200和300PLC为例）
这样就将模拟量离散化了，例如：某设 备的采样周期为1秒，其在第五秒的时间 采集的温度为35度，而第六秒的温度为 36度，该设备就只能标称第五秒时间温 度35度，第六秒时间温度36度，而第五 点五秒的时间其标称也只是35度，但是 其实际的模拟量是35.5度。
这样就将模拟信号离散化。其采集的数 据就是离散化了，不再是连续的模拟量 信号，由于计算机只识别0和1两个信号， 即开关量信号，用其来表示数值都是使 用数字串来表示，由于计算能力的问题， 其数字串不能无限长
电动II+气动单元 电动Ⅲ+气动单元
DCS+PLC DCS+PLC一体化
仪表及自控系统在化工装置中占有重要 而关键的地位，工艺介质及装置设备的 运行状况如流量、温度、压力、转速、 振动等参数都由仪表及自控系统进行自 动检测、显示、控制和保护联锁。没有 仪表及自控系统，整个装置将无法运转。
仪表信号类型
开关量信号指的是“开”和“关”的状
态时不带电源的信号，一般又称之为干
接点。电阻测试法为电阻0或无穷大。 （注意只有0和1）；通过光电耦合电路, 开关量信号接进来,通过发光二极管,发光 二极管发光,然后光电感应器接收光信号, 转换为电信号传给处理器
输出接线端子
CPU状态指示
输入状态指示
CPU状态指示
北京中石天马科技有限公司
自动化仪表培训
培训内容：

现场仪表培训.

现场仪表培训.

BZ25-1油田
38
现场仪表简介
5.2基地式调节阀
手轮 锁母
过滤减压阀
气动阀门控制 器（4095）
气动阀门定位器
BZ25-1油田
39
现场仪表简介
5.3调节阀使用中应注意的事项 ①检查气源、信号管线、膜片等处有无气体泄漏。 ②检查各密封处有无空气泄漏。 ③检查阀杆动作是否及时、平稳、有无噪音。 ④检查润滑情况，必要时加润滑油。 ⑤检查填料盖的松紧度，不要太紧或太松，标准为 以徒手紧固成度稍微紧一点为适宜。 ⑥检查阀门定位器底座及外壳有无污物。 ⑦检查阀门定位器输入、输出信号是否正常。 ⑧打开气源减压阀的排污阀，手动放气观察是否有 液体残存。 ⑨检查气源减压阀设定压力是否正常。
15
现场仪表简介
BZ25-1油田
16
现场仪表简介
2.3温度变送器 1）温度变送器用来测量被测介质的温度， 测温元件使用热敏电阻，热电阻测温是基于 金属导体的电阻值随温度的增加而增加这一 特性来进行温度测量的。一般采用铂热电阻 Pt100（0℃时电阻值为100欧姆），根据所 测温度的不同，Pt100的阻值不同，通过变 送器的变送模块对热电阻的输出经滤波、运 算放大、非线性校正、V/I转换等电路处理， 将测量温度转换成4~20mA信号，输出到显 示模块或中控进行显示。
BZ25-1油田 33
现场仪表简介
BZ25-1油田
34
现场仪表简介
5.1工作原理 气动调节阀由执行机构和调节阀两部 分组成，同时配备有一定的辅助装置，如 阀门定位器、手轮等。 气动调节阀工作时，其执行机构接受 中控系统的控制器送来的控制信号，并根 据信号的大小产生相应的推力，推动调节 阀动作，从而使被调参数维持在要求的范 围内。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
石油仪器仪表培训完全版
➢弹簧管式压力表测压原理
当弹簧管的固定端通入被测压力 后，由于椭圆形截面在压力的作用下将 趋向圆形，弯成圆弧形的弹簧管随之向 外挺直扩张变形。由于变形，其弹簧管 的自由端产生位移，输入压力与自由端 的位移成正比。测得自由端的位移量， 就能反应压力的大小
石油仪器仪表培训完全版
压力测量仪表使用
产现场使用的是弹性压力表，精度等级一般在0.35～4.0级。
石油仪器仪表培训完全版
➢弹性式压力表定义
用各种形式的弹性元件，在被测介质压力的作用下，使弹性元件受压后产生弹性变 形的原理而制成的测压仪表。具体可以分为弹簧管式压力表和电接点信号压力表，目前我们 生产中使用的是弹簧管式压力表
➢特点
结构简单，使用可靠，读数清晰，价格低廉 测量范围宽，并具有足够的精度
石油仪器仪表培训完全版
压力的概念及单位
垂直作用在单位面积的力称为压力，物理学中称为压强，其数学表 达式为：
式中 p---压力，Pa；S---受力面积，m2。
F---垂直作用力，N；
压力的单位也取法定计量单位，名称是“帕斯卡”，简称“帕”，用符号“Pa”表示。实 际应用中，“Pa”的单位太小，工程上习惯以“帕”的1×106倍为单位，即“M Pa。
▪ 压力测量的准确与可靠性跟压力表的选择和使用方法有着密切的关系。如果选用不当， 不仅不能正确反映压力的大小，还可能引起生产事故。选用压力表的原则是：根据生 产工艺，过程中被测介质的性质、现场环境、经济适用等条件，合理地考虑压力表的 类型、量程、精确度等级和指示形式。
石油仪器仪表培训完全版
㈠、压力表量程的选择
石油仪器仪表培训-完全 版
2020/12/1
石油仪器仪表培训完全版
培训提纲
第一部分 压力表基本构造及工作原理 第二部分 温度计基本构造及工作原理 第三部分 流量计分类及工作原理 第四部分 变送器基本原理及作用 第五部分 各类仪表在油气田应用现状
石油仪器仪表培训完全版
第一部分
压力表基本构造及工作原理
石油仪器仪表培训完全版
温度测量的基本原理
以热平衡为基础，当两个冷热程度不同的物体接触，必然会产生热交换现象，换热结束 后两物体处于热平衡状态，则它们具有相同的温度，通过测量另一物体的温度可以得到被测物 体的温度，这就是温度测量的基本原理
温度的检测方法分类
按工作原理分 ： 膨胀式温度计、 压力式温度计 、热电偶温度计、热电阻温度计
石油仪器仪表培训完全版
㈡、压力表精确度的选择
压力表的精确度等级主要根据生产上允许的最大误差来确定。只要测量精确度能够满 足生产工艺的要求，就不必选用高精确度的压力表。选择精确度等级的计算方法如下：
1、根据测量最小压力时相对误差的要求，采用下列公式计算精确度：
石油仪器仪表培训完全版
例如：以6MPa压力表测量压力最小值不低于பைடு நூலகம்MPa，又要保证 相对误差不超过4％，则选用压力表的精确度为：
石油仪器仪表培训完全版
一．膨胀式温度计
1．玻璃管温度计(液体膨胀式温度计) 原理
利用液体受热膨胀的原理工作的。按照感温液体种类可分为水银玻璃温 度计和有机玻璃温度计。
特点 读数直观、测量准确 结构简单、价格低廉 碰撞和振动易断裂 信号不能远传
石油仪器仪表培训完全版
玻璃管温度计测量温度的主要误差来源：
即选用1.0级压力表。 ·
石油仪器仪表培训完全版
2、根据允许基本误差选择精确度的计算公式为：
例如：一块1OMPa压力表，最高使用至6.6MPa，要求允许基 本误差的绝对值不超过0.15MPa，则选用压力表的精确度为
即应选用1.5级的压力表。
石油仪器仪表培训完全版
习题讲解：
检定一只测量范围为0~10MPa，准确度为1.5级的弹 簧管式压力表，所用的精密压力表的量程是多少？
（2）温度计插入槽中一般要经过10min（水银温度计）或15min（有机温度计）方可读数，读数 过程中要求槽温恒定或缓慢均匀上升，整个读数过程中槽温变化不得超过0.10℃。使用自控温 箱时控温精度不得大于±0.05℃/10min。
弹簧管式一般压力表，通常是利用在现场长期测量工艺过程介质的压力。因此，选择压力 时既要满足测量的准确度要求，又要安全可靠、经济耐用。当被测压力接近压力表的测量上限时 虽然测量误差小，但仪表长期工作处于测量上限压力下工作，将会缩短仪表使用寿命。
当被测压力在压力表测量上限值的1/3 以下时，虽然压力表的使用寿命长，但测量误差较 大。为了兼顾压力表的使用寿命和具有足够的测量准确性，通常在测量较稳定的压力时，被测压 力值应处于压力表测量上限值的2/3处。测量脉动压力时，被测压力值应处于压力表测量上限值 的1/2处。一般情况下被测压力值不应小于压力表测量上限值的1/3。
答：检定一般压力表时，作为标准器的精密压力表的允许误差的绝对值应不大 于被检仪表的允许误差绝对值的1/3，其测量上限值一般应比被检仪表的测 量上限值大1/3为好。为此： 精密表的测量上限应为
根据弹簧管式精密压力表的产品系列，可选用0~16 MPa的精密压力表。
石油仪器仪表培训完全版
第二部分
温度计基本构造及工作原理
①读数误差； ②标尺误差； ③弯月面顶部误差； ④修正的误差； ⑤零点位移； ⑥露出液柱的存在； ⑦外部压力的影响； ⑧测量变动温度时示值的停留（热惰性）； ⑨温度计本身的温度失真。
石油仪器仪表培训完全版
水银温度计的检定步骤（用比较法）：
（1）温度计按规定浸入方式垂直插入槽中，插入前应注意预热（零上温度计）或预冷（零下温度 计）。读数时恒温槽温度应控制在偏离检定点±0.20℃以内（以标准温度计为准）。
石油仪器仪表培训完全版
压力测量仪表分类
压力测量仪表按其转换原理不同，大致可以分为四大类 液柱式压力计：将被测压力转换为液柱高度差进行测量 弹性式压力计：将被测压力转换成弹性元件弹性变形的位移进行测量 电器式压力计：将被测压力转换成各种电量进行测量 活塞式压力计：将被测压力转换成活塞上所加平衡砝码的重量进行测量 常用压力表的精度等级有：0.005，0.02，0.05，0.1，0.2，0.35，0.5，1.0，1.5，2.5，4.0等。
