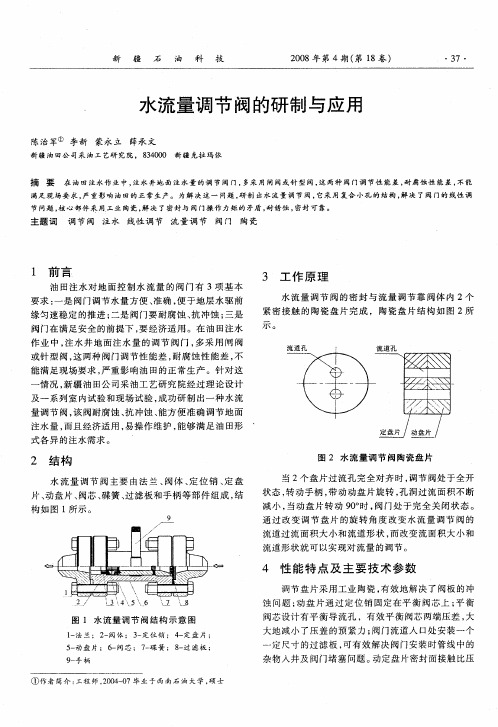

流量调节阀的开发与设计

流量调节阀的原理及应用1. 引言流量调节阀是一种常用的控制装置，广泛应用于工业生产中。

本文将介绍流量调节阀的原理和应用，以帮助读者了解该装置的工作原理和适用场景。

2. 流量调节阀的原理流量调节阀是通过改变阀门的开度来调节流体介质的流量。

其工作原理基于压力差和阀门开度之间的关系。

2.1 压力差控制流动介质在通过阀门时会形成压力差，流量调节阀通过控制阀门的开度来调节压力差，进而控制流量大小。

当阀门开度较小时，压力差较小，流量较小；当阀门开度较大时，压力差增大，流量也增大。

2.2 阀门开度控制流量调节阀的关键是通过调节阀门的开度来实现流量的控制。

通常采用线性控制方式，即阀门开度与流量之间存在一定的线性关系。

通过改变阀门的开度可以精确地调节流量到需要的数值。

3. 流量调节阀的应用流量调节阀在工业生产中有广泛的应用，下面列举了一些常见的应用场景：3.1 液体控制流量调节阀常用于液体控制系统中，控制液体介质的流量和压力。

例如，在化工生产中，需要控制不同液体介质的流量，以满足不同工序的需求。

流量调节阀可以根据工艺需要精确地控制液体流量，保证生产过程的稳定性和效率。

3.2 气体控制流量调节阀也适用于气体控制系统。

在石油、天然气等行业中，需要控制气体的流量来保证生产过程的正常进行。

流量调节阀可以控制气体的流量和压力，确保系统的稳定性和安全性。

3.3 温度控制有些应用场景需要控制流体的温度，流量调节阀在这方面也有应用。

例如，在暖通空调系统中，通过控制冷却水的流量来调节室内的温度。

流量调节阀能够根据温度需求，调节冷却水的流量，实现温度的控制。

3.4 流量测量流量调节阀在流量测量中也有一定的应用。

通过控制阀门的开度，可以精确地调节流体的流量，方便进行流量的测量和监测。

流量调节阀可以与流量计、压力传感器等装置联动，实现流量的准确测量和控制。

4. 总结本文介绍了流量调节阀的原理及应用。

流量调节阀通过改变阀门的开度来控制流体介质的流量，其工作原理基于压力差和阀门开度之间的关系。

暖通知识计量收费主要通过三个途径宏观节能：首先是装设了流量调节阀，实现了流量平衡，进而克服了冷热不均现象；其次是通过温控阀的作用，利用了太阳能、家电、照明等设备的自由热；第三是提高了用热居民的节能意识，减少了开窗户等的无谓散热。

而这三条节能途径，其中有二条都是通过流量调节阀来实现的。

可见，流量调节阀，在计量收费的供热系统中，占有何等重要的地位。

因此，如何正确的进行流量调节阀的选型设计，就显得非常重要。

一、温控阀1、散热器温控阀的构造及工作原理用户室内的温度控制是通过散热器恒温控制阀来实现的。

散热器恒温控制阀是由恒温控制器、流量调节阀以及一对连接件组成，其中恒温控制器的核心部件是传感器单元，即温包。

温包可以感应周围环境温度的变化而产生体积变化，带动调节阀阀芯产生位移，进而调节散热器的水量来改变散热器的散热量。

恒温阀设定温度可以人为调节，恒温阀会按设定要求自动控制和调节散热器的水量，从而来达到控制室内温度的目的。

温控阀一般是装在散热器前，通过自动调节流量，实现居民需要的室温。

温控阀有二通温控阀和三通温控阀之分。

三通温控阀主要用于带有跨越管的单管系统，其分流系数可以在0～100％的范围内变动，流量调节余地大，但价格比较贵，结构较复杂。

二通温控阀有的用于双管系统，有的用于单管系统。

用于双管系统的二通温控阀阻力较大；用于单管系统的阻力较小。

温控阀的感温包与阀体一般组装成一个整体，感温包本身即是现场室内温度传感器。

如果需要，可以采用远程温度传感器；远程温度传感器臵于要求控温的房间，阀体臵于供暖系统上的某一部位。

2、温控阀的选型设计温控阀是供暖系统流量调节的最主要的调节设备，其他调节阀都是辅助设备，因此温控阀是必备的。

一个供暖系统如果不设臵温控阀就不能称之谓热计量收费系统。

在温控阀的设计中，正确选型十分重要。

温控阀的选型目的，是根据设计流量（已知热负荷下），允许阻力降确定KV值（流量系数）；然后由KV值确定温控阀的直径（型号）。

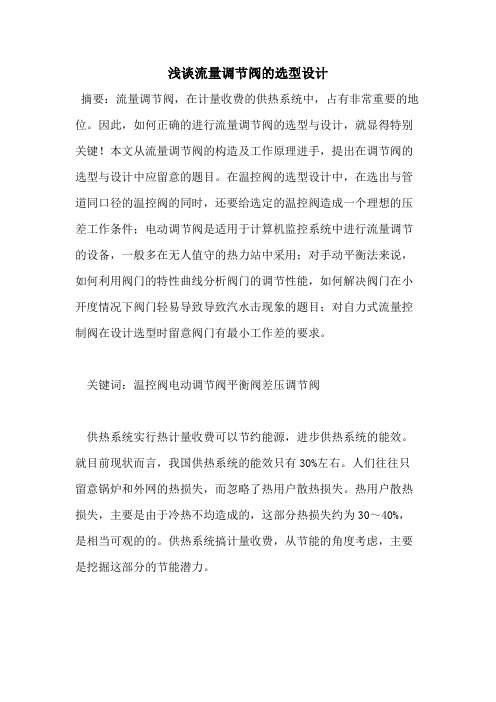

浅谈流量调节阀的选型设计摘要：流量调节阀，在计量收费的供热系统中，占有非常重要的地位。

因此，如何正确的进行流量调节阀的选型与设计，就显得特别关键！本文从流量调节阀的构造及工作原理进手，提出在调节阀的选型与设计中应留意的题目。

在温控阀的选型设计中，在选出与管道同口径的温控阀的同时，还要给选定的温控阀造成一个理想的压差工作条件；电动调节阀是适用于计算机监控系统中进行流量调节的设备，一般多在无人值守的热力站中采用；对手动平衡法来说，如何利用阀门的特性曲线分析阀门的调节性能，如何解决阀门在小开度情况下阀门轻易导致导致汽水击现象的题目；对自力式流量控制阀在设计选型时留意阀门有最小工作差的要求。

关键词：温控阀电动调节阀平衡阀差压调节阀供热系统实行热计量收费可以节约能源，进步供热系统的能效。

就目前现状而言，我国供热系统的能效只有30%左右。

人们往往只留意锅炉和外网的热损失，而忽略了热用户散热损失。

热用户散热损失，主要是由于冷热不均造成的，这部分热损失约为30～40%，是相当可观的的。

供热系统搞计量收费，从节能的角度考虑，主要是挖掘这部分的节能潜力。

计量收费主要通过三个途径宏观节能：首先是装设了流量调节阀，实现了流量平衡，进而克服了冷热不均现象；其次是通过温控阀的作用，利用了太阳能、家电、照明等设备的自由热；第三是进步了用热居民的节能意识，减少了开窗户等的无谓散热。

而这三条节能途径，其中有二条都是通过流量调节阀来实现的。

可见，流量调节阀，在计量收费的供热系统中，占有何等重要的地位。

因此，如何正确的进行流量调节阀的选型设计，就显得非常重要。

一、温控阀1、散热器温控阀的构造及工作原理(1)用户室内的温度控制是通过散热器恒温控制阀来实现的。

散热器恒温控制阀是由恒温控制器、流量调节阀以及一对连接件组成，其中恒温控制器的核心部件是传感器单元，即温包。

温包可以感应四周环境温度的变化而产生体积变化，带动调节阀阀芯产生位移，进而调节散热器的水量来改变散热器的散热量。

拖拉机液压系统多路阀结构设计及优化拖拉机液压系统多路阀结构设计及优化一、引言随着农业机械化的不断发展，拖拉机液压系统在农业生产中的应用越来越广泛。

其中，多路阀作为液压系统的重要组成部分，主要用于控制液压系统的流量、压力、方向等参数，实现各种农业机械的运动。

因此，多路阀的结构设计及优化对于提高拖拉机液压系统的性能具有重要意义。

二、多路阀的基本结构多路阀一般由流量调节阀、方向控制阀和溢流阀等组成。

其中，流量调节阀用于调节油液的流量，方向控制阀用于控制油液的流向，而溢流阀则用于控制油液的压力。

1. 流量调节阀的结构流量调节阀通常由阀芯、阀座和调节手柄等组成。

阀芯通过调节手柄的位置来改变阀口的开启度，进而调节油液的流量。

为了提高流量调节阀的控制精度，阀芯和阀座之间通常采用微小间隙的设计，同时配备密封圈，以确保阀口的密封性。

2. 方向控制阀的结构方向控制阀主要用于控制液压系统中油液的流向。

常见的方向控制阀有手摇阀、电磁阀和液控阀等。

手摇阀通过手动杆的操作来控制液压系统的流向，电磁阀通过开关信号来控制液压系统的流向，液控阀则通过油液压力的变化来实现流向的控制。

3. 溢流阀的结构溢流阀主要用于控制液压系统中油液的压力，并在达到设定压力时将多余的油液导流回油箱。

溢流阀通常由阀芯、弹簧和调节手柄等组成。

通过调节手柄的位置，改变弹簧的压缩程度，进而调节溢流阀的开启压力。

三、多路阀结构的优化设计为了提高拖拉机液压系统的性能，我们可以从以下几个方面对多路阀的结构进行优化设计。

1. 减小流量调节阀的压力损失流量调节阀在调节油液流量时往往会产生一定的压力损失，降低液压系统的工作效率。

因此，可以通过优化阀芯和阀座的设计，减小阀口通道的阻力，从而减小流量调节阀的压力损失。

2. 提高方向控制阀的响应速度方向控制阀在控制液压系统的流向时，需要具备较高的响应速度。

为了提高方向控制阀的响应速度，可以采用先进的液控阀技术，减小液体在阀芯和阀座之间的通道长度，从而缩短液体的流动时间。

调节阀的结构形式、特点、工作原理、设计与选型原则一、概述：1、调节阀是一种用于控制流体介质流量、压力和温度的装置。

它通过改变阀门的开度来调节流体的流量，从而实现对流体系统的控制。

调节阀广泛应用于石油、化工、电力、冶金、制药、食品等工业领域，具有重要的作用。

2、调节阀是气动执行机构和电动执行机构配套使用的阀门。

它由一个主阀及其附设的导管、导套、活塞、弹簧等附件组成。

主阀主要由塞型阀芯（密封座）、主阀体（缸体）和连接件（定位器）组成。

3、调节阀是制造业里非常重要的流体控制元件，合理、正确的选型将为工业控制系统提高效率、保证生产安全、节约能源、提高经济效益。

4、在生产现场，调节阀直接控制着工艺介质，有些介质成分比较复杂，尤其是高温、高压、易燃、易爆等特殊情况，若选择不当，往往给生产控制带来困难，以致调节质量下降，甚至造成严重的生产事故。

二、调节阀的结构型式、特点及工作原理：1、闸阀式调节阀：闸阀式调节阀是以闸阀作为调节介质的调节装置，它的主要特点是流体的流量可以比较的控制。

它的工作原理是，当控制信号发生变化时，控制阀杆转动，改变闸阀的开度，从而改变流量。

2、旋塞式调节阀：旋塞式调节阀是以旋塞作为调节介质的调节装置，它的主要特点是能够调节流量的范围比较大，而且操作简单。

它的工作原理是，当控制信号发生变化时，控制阀杆转动，改变旋塞的开度，从而改变流量。

3、蝶阀式调节阀：蝶阀式调节阀是以蝶阀作为调节介质的调节装置，它的主要特点是可以调节流量的范围比较大，而且操作简单。

它的工作原理是，当控制信号发生变化时，控制阀杆转动，改变蝶阀的开度，从而改变流量。

4、气动薄膜式调节阀：气动薄膜式调速装置由气动薄膜式调速装置的主机、电磁铁和电源三部分组成。

主机部分包括气缸1（1个或2个）；气缸2（2个）；单向活接头（3个）；手动操作手柄（1个）。

电磁铁部分包括电磁铁1（1只），线圈1（4根），固定螺帽3颗。

电源部分包括交流220伏50Hz单相三线制供电线路。

活塞式流量调节阀的工作原理及应用一、活塞式流量调节阀的特点及工作原理：德国VAG 阀门公司生产的RKV、RKV RIKO活塞式流量调节阀。

活塞式流量调节阀与只用作管线切断的蝶阀和闸阀不同，活塞阀是能满足各种特殊调节要求的阀门。

其调节功能是靠一类似于活塞状圆柱体在阀腔内作轴向运动来实现的，它的行程与管内水流方向是一致的。

水流从轴向弧状进入外壳，活塞阀内的流道为轴对称形，流体流过时不会产生紊流。

流道面积的改变是通过一个活塞沿管道轴向做直线运动实现。

无论活塞在何位置，阀腔内的水无论活塞运动到任何位置，阀腔内无论任何位置的水流断面均为环状，在出口处向轴心收缩，从而达到最佳防气蚀，从而避免因节流而可能产生的气蚀对阀体和管道的破坏。

活塞阀阀体设计成一个整体，具有高流通能力，开度与流量成线性关系，能有效地避免气蚀和震动。

内壳有流线型的导流肋和外壳相连，不锈钢活塞被可靠导引滑动，杜绝产生倾斜或运行不畅。

内壳上游的端面成球形，使水流形成一个渐变过程，活塞用安装在壳内的曲柄连杆来操作。

活塞阀采用金属对金属及金属与橡胶双重密封，实现双向气泡级密封。

因此从而达到密封系统使用寿命长，关闭严密。

由于活塞阀的结构特殊，根据运行工况的不同，阀的过水特性可以用阀下游出水口出口部件的型式来调节（可更换出口部件），从而适应不同目的的工况要求，达到最佳的调流效果。

二、活塞式流量调节阀的应用：出口调节型部件有四种：1、第一种E型，具有截弯取直和沿端座下游横截面突然放大结构，从而消除气蚀破坏。

适用于控流，高压差，背压大的场合，而截弯取直，横截面突然放大结构可以减小气蚀效应。

2、第二种S型，其关闭的导向部件有开槽的套筒。

适用于控流、调节高压差及足够的背压大的场合，它的调节性与流体状态匹配，可以达到较佳的效果。

3、第三种F型，在阀体出口部分具有短扩散管作用，适用于调节及启闭场合，起到开关作用。

启闭时水头损失非常小，完全开启时阻力小。

4、第四种LH或SZ型，在阀腔内的活塞关闭的导向部件安装了有防气蚀的多孔环网，适用于调节、防气蚀、高压差、背压小（蓄水池入口处），它的控流调节特性和运行工况要求最佳匹配，从而达到了消除气蚀效应。
