一、城市地下综合管廊概述及发展状况
1、定义
u干线综合管廊一般设置于道路中央下方，负责向支线综合管廊提 供配送服务，主要收容的管线为通信、有线电视、电力、燃气、自 来水等，也有的干线综合管廊将雨、污水系统纳入。其特点为结构 断面尺寸大、覆土深、系统稳定且输送量大，具有高度的安全性， 维修及检测要求高。
•13
一、城市地下综合管廊概述及发展状况
2、发展历程
（1）国外 4）俄罗斯。俄罗斯莫斯科陆续建成的综合管廊容纳了自 来水、通讯、电力、燃气管道、污水管道、热力、甚至 部分保温燃料油管等管道。
2020/10/28
莫斯科陆续建成的综合管廊
•14
一、城市地下综合管廊概述及发展状况
2、发展历程
（1）国外 5）日本。日本是目前世界上综合管廊建设最先进的国家。目 前，日本综合管廊建设已经处于国际领先水平，实现了大规模 综合管廊建设。其国内管线管理以综合管廊管理为主。
2020/10/28
•15
一、城市地下综合管廊概述及发展状况
2、发展历程
（1）国外 5）日本。东京综合管廊。
2020/10/28
•16
一、城市地下综合管廊概述及发展状况
2、发展历程
（1）国外
国外 情况
总体来看，国外的技术发展早，建成规模大，管线种类综合。
2020/10/28
•17
一、城市地下综合管廊概述及发展状况
1992年上海浦东大开发，在张杨路着手建设国内第一条现代化的综合管廊 （干线型），综合管廊沿道路两侧同时敷设，采用双室箱涵断面，同时将易 燃易爆的燃气管道也容纳在内。综合管廊投资达3个亿，1994年土建竣工， 2001年配套全部结束，全长11.125千米。这算是我国第一条较具规模并已投 入运营的综合管廊。

城市地下综合管廊建设概况与规划设计要点PPT课件

城市地下综合管廊建设概况与规划设计要点PPT课件

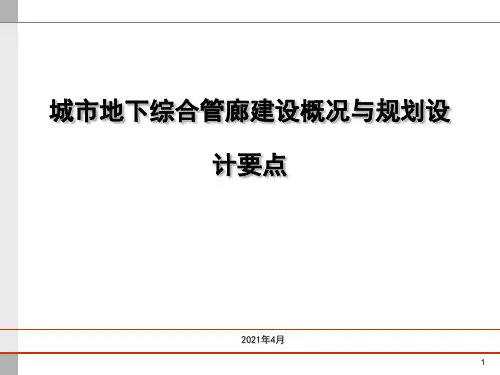

城市地下综合管廊建设概况与规划设 计要点
2021年4月
1
交流的主要内容
一、关于综合管廊 二、综合管廊概况 三、综合管廊规划、设计要点 四、问题与思考 五、结束语
2
一、关于综合管廊
1、综合管廊的定义 2、发展城市综合管廊的重要意义 3、综合管廊的特点和优势
3
1.综合管廊定义
4
1.综合管廊定义 综合管廊：建于城市地下用于容纳两类及以上城市工程管线的构筑物
及附属设施。 干线综合管廊：用于容纳城市主干工程管线，采用独立分舱方式建设
的综合管廊。 支线综合管廊：一般设置在道路两侧或单侧，用于容纳城市配给工程
管线，采用单舱或双舱方式建设的综合管廊。 缆线管廊：采用浅埋沟道方式建设，设有可开启盖板但其内部空间不
能满足人员正常通行要求，用于容纳电力电缆和通信线缆的管廊。 综合管廊工程：在城市道路下面建造一个市政共用隧道，将电力、通
16
3.综合管廊的特点和优势
系统构成复杂
供电系统 为管廊的正常使用、检修、日常维护等所采用的供电系统。
排水系统 包括排水沟、积水井和排水泵等组成的排水系统。
通讯系统 联系管廊内部与地面控制中心的通信设备。
标识系统 标示管廊内部各种管线的管径、性能以及各种出入口在地面的位置等
地面设施 包括地面控制中心、人员出入口、通风井、材料投入口等地面设施。
3.综合管廊的特点和优势
管廊是统筹建设管理地下 管线的新模式，是给管线 建一个共同的“房子”。
优势 避免道路反复开挖； 集约化利用地上、地下空间资源； 管线增设、扩容较方便，管线可分阶段敷设； 减少腐蚀，延长管线使用寿命； 利用监视系统进行管线综合管理，提高管线安全性和稳定性
14

城市地下综合管廊课件

城市地下综合管廊课件

资并建设，建成后移交给大学城投资经营公司管理。
民营企业投资建设
• 由民营企业武汉王家墩中央商务区建设投资有限公司投资并建设，建成后移交给武汉市电力公司和 武汉市信息管线投资公司管理。武汉王家墩中央商务区建设投资有限公司拥有武汉王家墩商务区内4000 亩土地一级开发权，其中的市政配套项目也由该公司负责开发，包括道路、管线、地下空间等。 主要由投资方负责对一个城市片区的基础设施投资建设，之后由政府逐年向该 BT模式 公司还款，投资方并不对其投资项目进行经营管理。
根据目前我国公用、市政行业的收费体制，综合管廊可直接 经营回收的资源缺乏，投资无法从广大终端用户（享受管线 服务的市民、企事业单位）中回收； 目前我国对地下空间开发利用的权属、责任等尚未有明确的 法律和制度规定，按照谁投资谁有权的市场规则，在权属不 明的状况下，综合管廊的投融资渠道难以扩展。
返回
三、建设与管理方式概况
返回
(一) 推进城市综合管廊工作的背景和必要性
一、城市综合管廊设施基本情况
your topic goes here
• 定义：
（二）定义：
城市综合管廊是指 将电力、通信、燃气、给水、热力、排水等两种以上市 在城市地下建造的管 线公共隧道，将电力、 政管线集中敷设在该隧道内，实施统一规划、设计、施 通信、燃气、给水、 工和维护。综合管廊在日本被称为“共同沟”，在我国 热力、排水等两种以 亦被称为“共同管道、综合管沟”。 上市政管线集中敷设 在该隧道内，实施统 一规划、设计、施工 和维护。综合管廊在 日本被称为“共同 沟”，在我国亦被称 返回
损害
四、建设管理模式案例
1
日本建设管理模式
2
台湾建设管理模式
3
欧洲建设管理模式

地下综合管廊工程ppt课件

地下综合管廊工程ppt课件

精选ppt课件
16
二是在全国开展一批地下综合管廊建设示范，在探索取得经验的基础上，城 市新区、各类园区、成片开发区域新建道路要同步建设地下综合管廊，老城 区要结合旧城更新、道路改造、河道治理等统筹安排管廊建设。已建管廊区 域，所有管线必须入廊；管廊以外区域不得新建管线。加快现有城市电网、 通信网络等架空线入地工程。三是完善管廊建设和抗震防灾等标准，落实工 程规划、建设、运营各方质量安全主体责任，建立终身责任和永久性标牌制 度，确保工程质量和安全运行，接受社会监督。四是创新投融资机制，在加 大财政投入的同时，通过特许经营、投资补贴、贷款贴息等方式，鼓励社会 资本参与管廊建设和运营管理。入廊管线单位应交纳适当的入廊费和日常维 护费，确保项目合理稳定回报。发挥开发性金融作用，将管廊建设列入专项 金融债支持范围，支持管廊建设运营企业通过发行债券、票据等融资。通过 城市集约高效安全发展提升民生福祉。
沈阳、苏州、海口、长沙、包头、白银、厦门、六盘水、十堰、哈尔滨
精选ppt课件
11
二、2015年工作总体部署（2015-03-5）
十二届全国人大三次会议在 人民大会堂开幕，听取国务 院总理李克强作政府工作报 告。
四、协调推动经济稳定增长和结构优化 稳增长和调结构相辅相成。我们既要全力保持经济在 合理区间运行，又要积极促进经济转型升级、行稳致 远。 增加公共产品有效投资。确保完成“十二五”规划重 点建设任务，启动实施一批新的重大工程项目。主要 是：棚户区和危房改造、城市地下管网等民生项目， 中西部铁路和公路、内河航道等重大交通项目，水利、 高标准农田等农业项目，信息、电力、油气等重大网 络项目，清洁能源及油气矿产资源保障项目，传统产 业技术改造等项目，节能环保和生态建设项目。
会议指出，针对长期存在的城市地下基础设施落后的突出问题，要从我国 国情出发，借鉴国际先进经验，在城市建造用于集中敷设电力、通信、广电、 给排水、热力、燃气等市政管线的地下综合管廊，作为国家重点支持的民生工 程。这是创新城市基础设施建设的重要举措，不仅可以逐步消除“马路拉链”、 “空中蜘蛛网”等问题，用好地下空间资源，提高城市综合承载能力，满足民 生之需，而且可以带动有效投资、增加公共产品供给，提升新型城镇化发展质 量，打造经济发展新动力。会议确定，一是各城市政府要综合考虑城市发展远 景，按照先规划、后建设的原则，编制地下综合管廊建设专项规划，在年度建 设中优先安排，并预留和控制地下空间。

城市地下综合管廊建设课件

城市地下综合管廊建设课件

模糊，具有不确定性。
学习交流PPT
6
地下综合管廊附属设施系统
主要有九大系统组成：
通风系统
消防系统
照明系统
排水系统
受配电系统
有害气体监测系统
学习交流PPT
报警系统 标识系统 监控管理系
7
2 地下综合管廊设计要求
学习交流PPT
8
地下管廊设计要求
平面布置学习图交流PPT
平面布置
综合管廊工程规划应结 地下管线现状，在城市 轨道交通、给水、雨水 再生水、天然气、热力 通信、地下空间利用等 划以及地下管线综合规 础上，确定综合管廊布
学习交流P地PT 下管廊管线布置图
4
管廊分类
学习交流PPT
管廊分类
• 综合管廊宜分为干线综 管廊、支线综合管廊及 线管廊。
• 干线综合管廊：用于容 城市主干工程管线采用 立分舱方式建设的综合 廊；宜设置在机动车道 道路绿化带下。
• 支线综合管廊：用于容 城市配给工程管线采用 舱或双舱方式建设的综 管廊；宜设置在道路绿 带、人行道或非5机动车
学习交流PPT
25
顶管法
顶管施工
学习交流PPT
26
5、浅埋暗挖法 在明挖法和盾构法不适用的条件下，浅埋暗挖法显示了巨大优越性。具有灵活 对道路、地下管线和路面环境影响性小，拆迁占地少，不扰民的特点，适用于 好的城区改造。
城市地下综合管廊建设
学习交流PPT
1
01 城市地下综合管廊概念 02 地下综合管廊设计要求 03 地下综合管廊建设施工方法 04 BIM技术在建设地下综合管廊中的应用
学习交流PPT
2
1 城市地下综合管廊概念
学习交流PPT
3

城市地下综合管廊建设PPT课件

城市地下综合管廊建设PPT课件

利用BIM的3D实比例模型进行管线碰撞检验
ppt课件完整
32
机电管线综ppt课合件完优整化调整效果图
33
4、施工模拟 运用BIM技术进行施工方案模拟，对管道运输、施工过程、机械配置等进行预演， 确定施工顺序，比较多种方案的可实施性与便捷性，提前暴露出施工方案中的安 全隐患与冲突问题，为施工方案的择优提供依据。此外，施工前对施工班组进行 虚拟施工交底，避免了因二维图纸理解错误造成的施工返工及材料浪费。
9
设计要求
总体原则： 根据《城市综合管廊工程技术规范》 GB50838-2015 结构设计使用年限应为100年； 乙类建筑物进行抗震设计 结构安全等级应为一级 构件的裂缝控制等级应为三级 防水等级标准应为二级
ppt课件完整
10
安全防灾
1、消防系统
管廊内部消防措施
在管廊内，一般100~200m设置防火
预制拼装施工流程图
ppt课件完整
21
明挖预制拼装法
起吊预制好的管廊
ppt课件完整
22
3、盾构法 使用盾构机在地中推进，通过盾构外壳和管片支撑四周围岩，防止发生隧道内的坍 塌，同时在开挖面前方用刀盘进行土体开挖，通过出土机械运出洞外，靠推进油缸 在后部加压顶进，并拼装预制混凝土管片，形成隧道结构的一种机械化施工方法。
ppt课件完整
吊顶模拟安装
34
基pp坑t课件支完整护方案模拟
35
5、进度模拟 BIM软件可根据信息模拟施工进度。通过进度模拟，检查进度计划制定是否合理， 并相应调整与优化进度计划。此外，根据确定的进度计划，制定相应的材料资源 供应计划，避免带来的材料浪费或不到位对施工造成的影响。
ppt课件完整
36

地下综合管廊工程市政ppt课件

地下综合管廊工程市政ppt课件
施工方法
根据地下综合管廊的结构类型和地质条件，选择适宜的施工方法，包括明挖 法、暗挖法、顶管法等，确保施工质量和安全。
03
地下综合管廊施工与技术要求
施工前的准备工作
勘测地质条件
进行详细的勘测工作，了解工程场地的地形、地质、水 文等条件，为施工提供基础数据。
设计施工方案
根据工程要求和勘测数据，制定详细的施工方案，包括 施工组织、技术措施、安全保障等。
增强城市抵御灾害能力
提高城市规划水平
地下综合管廊能够提高城市对于自然灾害和 人为灾害的抵御能力，保障城市的安全和稳 定。
地下综合管廊能够提高城市规划的整体水平 ，使城市管线规划更加科学合理，满足城市 发展的长期需要。
02
地下综合管廊规划与设计
规划原则与标准
01
符合城市总体规划
地下综合管廊的规划应符合城市总体规划，与城市发展相协调，满足
工程三：某镇地下综合管廊工程实例
工程概述
该工程位于镇中心区域，全长约5公里，采用明挖法施工
施工特点
该工程注重文化保护，与当地历史建筑相融合；采用智能化的监控和管理手段，有效控制了施工安全和质量
效果分析
该工程的建成提高了镇区居民的生活品质和环境质量，保障了城市各项基础设施的安全运行；同时为该镇未来的发展奠定 了坚实基础
特点
地下综合管廊具有高效、集约、节能、环保、安全等优点， 能够解决城市发展过程中的各种管线问题，提高城市综合承 载能力。
地下综合管廊的发展历程
起源
地下综合管廊的起源可以追溯到19世纪末的欧洲，当时是为了解决城市管线混乱、影响市 容和安全的问题而提出的。
发展
地下综合管廊在欧洲和日本等发达国家和地区得到了广泛应用和发展，技术和管理水平也 逐渐提高。

城市地下综合管廊简介 ppt课件

城市地下综合管廊简介 ppt课件

综合管廊的概念
城市地下综合管廊
？
什么是
综合管廊？
长沙市规划设计院有限责任公司
Changsha Planning & Design Institute co.,LTD
综合管廊的概念
缆线沟
干线管廊
城市地下综合管廊
支线管廊
综合管廊：
建于城市地下用于容纳 两类及以上城市工程管 线的构筑物及附属设施
《城市综合管廊工程技术规范》 （GB50838-2015）
2、台湾省共同管道设置管理办法（2000年）
第四条 新建或拓宽之市区道路、省道、县道及中央道路主管机关指定之道路， 得设置共同管道，其断面设计应符合左列规定： 一、路幅宽度在四车道以上。 二、设有中央分隔岛。 三、设有人行道。 四、具备完整之排水系统。
长沙市规划设计院有限责任公司
Changsha Planning & Design Institute co.,LTD
Changsha Planning & Design Institute co.,LTD
综合管廊相关政策
城市地下综合管廊
《住房城乡建设部 中国农业发展银行关于推进政策性金融支 持城市地下综合管廊建设的通知》 (2015年11月)
《住房城乡建设部 国家开发银行关于推进开放性金 融支持城市地下综合管廊建设的通知》 (2015年11月)
Changsha Planning & Design Institute co.,LTD
综合管廊的发展史
城市地下综合管廊
长沙市规划设计院有限责任公司
Changsha Planning & Design Institute co.,LTD
综合管廊的发展史

杨帆江苏省城市地下管线综合规划编制导则解读 ppt课件

杨帆江苏省城市地下管线综合规划编制导则解读 ppt课件
管线的主管部门、建设方、运营商等等）责权利不清；②主体 多元，各自规划、各自建设、各自维护、各自运营 ➢ 要求：统一规划、统一设计、统一建设、统一管理；近远衔接
导则核心内容
3、技术指引——总则（一）
第4条 基本原则 整合规划、综合协调
全面整合、协调各专业管线专项规划及 其相互关系，结合不同城市和行业实际， 科学确定各类城市地下管线的空间布局， 加强与城市用地、城市交通、城市景观、 综合防灾、城市地下空间利用以及人防 工程等规划相协调。
电子文件
规划附件
规划说明 基础资料汇编
导则核心内容
2、规划成果
电子成果
WORD、EXCEL、CAD…… 地方信息化管理系统
第三部分 技术指引
导则核心内容
3、技术指引
——安全问题突出
导则核心内容
3、技术指引
——重地上、轻地下
导则核心内容
3、技术指引——总则（一）
第1条 规划目的 加强城市地下管线的规划统筹，完善城市地下管线体系，合理确
致爆炸等严重后果；②综合防灾等安全标准不达标，如道路拓 宽，管线被动移位；道路下空间资源限制，地下管线扩容、更 新困难，见缝插“管”致使安全间距不足等 ➢ 要求：量质并重，安全布局、紧凑节约，加快推进管线综合集 约化发展方式
导则核心内容
3、技术指引——总则（一）
第5条 规划依据 法律法规
《中华人民共和国城乡规划法》、《江苏省城乡规划条例》、 《城市地下空间开发利用管理规定》等法律法规、部门规章。
导则核心内容 三、
3、技术指引——总则（一）
第4条 基本原则 安全布局、集约使用
合理优化各类城市地下管线的平面布局 与竖向布置，充分协调地上、地下关系， 在空间上保障城市地下管线规划建设安 全。挖掘潜力、集约利用城市地下空间， 积极引导推进地下综合管廊规划建设。

地下综合管廊学习课件

地下综合管廊学习课件

谢谢！
thank you！
管廊模板
1.若侧壁设计采用一次摊销止水螺杆方式支模时，将对拉螺栓材料换为 止水螺杆，其消耗量按对拉螺栓数量乘以系数12.00，取消塑料套管消耗 量，其余不变。柱、梁面对拉螺栓堵眼增加费，执行墙面螺栓堵眼增加 费用项目，柱面螺栓堵眼人工、机械乘以系数0.30，梁面螺栓堵眼人工、 机械乘以系数0.35 2.预制管廊钢模板（精加工）材料定额基价暂定为20元/kg，若与实际不 同时，按本定额总说明有关规定执行。
缆线管廊：
采用浅埋沟道方式建 设，设有可开启盖板 但其内部空间不能满 足人员正常通行要求， 用于容纳电力电缆和 通信线缆的管廊。
2.按断面形式分类：
矩形管廊
圆形管廊
拱形管廊
半圆形管廊
矩
圆
形
形
管
管
廊
廊
拱 形 管 廊
半 圆 形 管 廊
矩形管廊分类：
单舱管廊 双舱管廊 多舱管廊
五、施工技术
4.顶管施工法综合管廊
顶管施工适用于大中型管径的非开挖铺设，具有经济、高效，保 护环境的综合功能。这种技术的优点是：不开挖地面；不拆迁， 不破坏地面建筑物；不破坏环境；不影响管道的段差变形；省时、 高效、安全，综合造价低。
顶管施工工艺
5.普通暗挖施工法综合管廊
浅埋暗挖法是在距离地表较近的地下进行各种类型地下洞室暗挖 施工的一种方法。在城镇软弱围岩地层中，在浅埋条件下修建地 下工程，以改造地质条件为前提，以控制地表沉降为重点，以格 栅（或其他钢结构）和喷锚作为初期支护手段，按照十八字原则 进行施工，称之为浅埋暗挖法。
常规的管廊施工流程
测量 放样
基坑 开挖及 支护
主体结 构施工

城市地下综合管廊建设PPT课件

城市地下综合管廊建设PPT课件
（a）无通风条件下火焰蔓延 （b）通风条件下的火焰蔓延
一一、、城城市市综综合合管管廊廊设设施施基基本本情情况况
• •消定防义标：准
综合管廊内设置防火分区，应有利于火灾时有效阻止火灾蔓延。
城市综合管廊是指在城市地下建造的管线公 综合共管廊隧内道一，般可将每电隔 力100、～通200信m、设置燃防气火墙、，给形水成防、火热分区力。、防火 墙上排设常水开等式两甲级种防以火门上。市各政类管管线线穿越集防中火敷墙处设用在不燃该材隧料道封堵内，， 缝隙实处用施无统机一防火规堵划料填、塞设，计以防、止施烟火工穿和越维分区护。。综合管廊
一一、、城城市市综综合合管管廊廊设设施施基基本本情情况况
•
•
定分义类：：
Hale Waihona Puke 城综市合综管廊合根管据廊其是所指收在容的城管市线地不下同建，造可分的为管干线线公综
合共管隧廊道、支，线将综电合力管、廊通、缆信线、综燃合气管、廊给（电水缆、沟热）力三、种
排干线水综合等管廊两种以上市政管线集中敷设在该隧道内， • 设实置于施机统动车一道规或道划路中、央设下方计，、采用施独工立分和舱维敷设护主干。管综线的合综管合管廊廊
• 断面形式：大多为矩形结构和圆形结构，一般是根据纳入的市政管线
•种类定、义数量：、施工方法、地下空间情况和当地的经济情况等进行设计。 • （1）矩城形市断综面 合管廊是指在城市地下建造的管线公
共隧道，将电力、通信、燃气、给水、热力、 排水等两种以上市政管线集中敷设在该隧道内， 实施统一规划、设计、施工和维护。综合管廊 在日本被称为“共同沟”，在我国亦被称为 “共同管道、综合管沟”。
单舱综合管廊断面图
双舱综合管廊断面图
一一、、城城市市综综合合管管廊廊设设施施基基本本情情况况

地下综合管廊规划设计及组成分类课件

地下综合管廊规划设计及组成分类课件

2006年在中关村（西区）建设了长度1.48 km的综合管 廊，结合地下环形车道和地下空间综合开发进行建设。 采取地下一层为地下交通隧道、地下二层为设备夹层及 地下停车场、地下三层为综合管廊，综合管廊分为5个 独立小室，电力、给水、电信、热力、天然气等管线独 立设置在不同的舱室中。各专业管线从主管廊出线进入 设备夹层接入各地块规划红线。该种方案地下空间与综 合管廊共同开发，减少了建设成本，同时也为后期运营 管理带来便利。（如图 7-11，图7-12所示）。
2.国内外发展现状 （1）国外发展现状
第9 页
德国早在1890年即开始兴建综合管廊，在汉堡 的一条街道建造综合管廊的同时，在人行道两侧人行 道的地下与路旁建筑物直接相连。该综合管廊长度约 455m，在当时获得较高评价（如图 7-3所示）。
自1953年以来，西班牙首都马德里兴建大量综 合管廊，综合管廊的建造使城市道路路面被挖掘的次 数减少，坍塌及交通干扰现象基本被消除，效益明显。
空间，将电力、通信、燃气、给水、热力、排水等市政公用管线集中敷设在同一个构筑物内，
并通过设置专门的投料口、通风口、检修口和监测系统保证其正常营运，实施市政公用管线的
“统一规划、统一建设、统一管理”，以做到城市道路地下空间的综合开发利用和市政公用管
线的集约化建设和管理，最终形成一种现代化、集约化的城市基础设施。
⑦设施设计、保养、管理容易，安全性高；
⑧与相关单位协调容易，手续简单，不必更换许可证；
⑨由于是长期规划，能确保道路完整。
第5 页
第七章
地下综合管 廊规划设计
第一节 城市地下综合管廊规划概述
第6 页
第七章
地下综合管 廊规划设计
第一节 城市地下综合管廊规划概述
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。


入廊管线
包括电力、通信、广播电视、供热、燃气、供水、排水等，原则上各
种敷设在地下的城市工程管线都应该入廊。

监控系统 对管廊的湿度、煤气浓度以及人员进入状况等进行监控。

通风系统 保障管廊内空气清新，一般以机械通风为主。
11
（一）特点
系统构成复杂

供电系统 为管廊的正常使用、检修、日常维护等所采用的供电系统。 排水系统 包括排水沟、积水井和排水泵等组成的排水系统。 通讯系统 联系管廊内部与地面控制中心的通信设备。 标识系统 标示管廊内部各种管线的管径、性能以及各种出入口在地面的位置等 地面设施
9 利用监视系统进行管线综合管理，提高管线安全性和稳定性
（一）特点
难点

一次性投资较大， 不便分期建
设

需要科学规划设计，避免容量
不足或过大，而预测较困难

垄断性管线单位协调管理困难 如何分担费用问题较复杂 各工程管线组合在一起，容易
10
发生干扰事故
（一）特点
系统构成复杂

管廊本体： 管廊本体是钢筋砼地下构筑物，收容各种城市工程管线。
——国务院办公厅
4
引言
2013年国务院发布《关于加强城市基础设施建设的意见》
开展城市地下综合管廊试点。 新建道路管网按照管廊模式开发建设。
2014年国办印发《关于加强城市地下管线建设管理的指导意见》
稳步推进城市地下综合管廊建设 综合管廊应统一规划、建设和管理
2014年住房城乡建设部等5部委印发《关于开展城市地下
15
（一）新区的实践
（二）现状
1.结合新城区开发，系统规划建设地下综合管廊
案例：珠海横琴新区环岛综合管廊
通 信 管 冷凝 水管 给水管
电力舱
巡检 通道
巡检 通道
巡检 通道
断面高 3.2 米，宽8.3 米，断 面面积 26.56 平方米，分水 信舱、中水能源垃圾舱和电 力舱 3 舱室，敷设给水、通 信、中水、集中供冷、垃圾 收集、电力等4大类6种管线。 2012年开始运营。
环岛东路综合管廊标准横断面图
16
（一）新区的实践
（二）现状
1.结合新城区开发，系统规划建设地下综合管廊
案例：珠海横琴新区环岛综合管廊
17
（一）新区的实践
（二）现状
2.结合重要功能地块开发，同步建设地下综合管廊
地下一 层交通 环廊
案例1：北京中关村地下综合管廊
北京中关村科技 园区地下综合体
综合体断面图
管 廊 断 面 高 2.2 米 ， 宽 13.9 米 ， 断 面 面 积 30.58 平方米，分 5 舱室， 敷设了燃气、通信、电 力、自来水、热力共5 类管线。
19
（一）新区的实践
（二）现状
2.结合重要功能地块开发，同步建设地下综合管廊
案例2：广州大学城地下综合管廊
2003 年，广州市政府建 设大学城时，同步建设
城市地下综合管廊工程规划编制指引
1
引言
启动实施城市地下管网等一批新
的重大工程项目。
------《2015年中央政府工作报告》
2
引言
要把地下管线和综合管 廊列入与棚户区改造、高铁、
水利三大工程同等重要的工
程来抓。
——张高丽副总理
3
引言
推进城市地下综合管廊建设要规划先行、完善标准、 探索市场化投融资模式。
（一）新区的实践
（二）现状
2.结合重要功能地块开发，同步建设地下综合管廊
案例3：苏州工业园区月亮湾综合管廊
2008年，苏州市结合工 业园区建设，在月亮湾 建设了 1 公里综合管廊， 容纳电力、通信、供水、 集中供冷等管线，2010 年投入使用。
22
（一）新区的实践
（二）现状
3.结合新建道路建设地下综合管廊
7
第一部分 特点、现状与经验借鉴
（一）特点 （二）现状 （三）经验借鉴
8
（一）特点
管廊是统筹建设管理地下 管线的新模式，是给管线 建一个共同的“房子”。
优势
避免道路反复开挖； 集约化利用地上、地下空间资源； 管线增设、扩容较方便，管线可分阶段敷设；


减少腐蚀，延长管线使用寿命；
了 18 公里的地下综合管
廊 ， 总 投 资 3.5 亿 元 。 2004年建成开始运营。
20
（一）新区的实践
（二）现状
2.结合重要功能地块开发，同步建设地下综合管廊
案例2：广州大学城地下综合管廊
综合管廊内舱位-水舱
综合管廊内舱位-电缆舱
综合管廊内舱位-通信舱
管廊断面宽7米，高2.8米，断面面积19.6平方米，分水舱、电缆舱和通信舱 共3舱，敷设了自来水、中水、热水、电力、通信共3大类5种管线。 21
管线普查工作的通知》
5
引言
2015年住房城乡建设部等印发《关于组织申报2015年地
下综合管廊试点城市的通知》
2015年住房城乡建设部印发《城市地下综合管廊工程规划编制 指引》
2015年国务院办公厅印发《关于推进城市地下综合管廊
建设的指导意见》
6
主要内容
第一部分 特点、现状与经验借鉴 第二部分 规划编制要求 第三部分 规划编制内容和成果要求
具有明显的尝试特征。
14
（二）现状
建设实例
广州2003年底在广州大学城建成了全长18公里，断面尺寸为7米×2.8米的地下综合管廊。 除此以外，石家庄、昆明、沈阳、青岛、无锡、珠海、武汉、深圳、长沙、海口、合肥、苏 州、西安、厦门、哈尔滨等大中城市都在积极规划设计和建设地下综合管廊项目。
广州大学城综合管廊
案例：昆明广福路和彩云路综合管廊
Байду номын сангаас
广
彩 福 路 云 路
2003年，昆明在广福路和彩云路建成综合管廊 2条共38公里。主要纳入电力、通 信、给水等管线。
23
（二）老区的实践
（二）现状
4.结合旧城改造建设地下综合管廊
案例：上海世博园地下综合管廊
地下 二层 支管 廊
地下 三层 主管 廊入 口
2002年，北京市政府进行 中关村科技园开发，结合 地下综合体建设，在地下 三层建设了全长 1.9 公里 的综合管廊。2006年开始 运营。
综合 管廊 中控 室 18
（二）现状
2.结合重要功能地块开发，同步建设地下综合管廊
案例1：北京中关村地下综合管廊




包括地面控制中心、人员出入口、通风井、材料投入口等地面设施。
12
（一）特点
重点区域需重点研究
综合管廊布置需结合相关规划，并考虑一定的远期预留。本着“高效、经济、
适度、实用”的原则。规划布置时，应对城市的重点区域进行研究，主要为：
13
（二）现状

发展情况
• 我国当前综合管廊建设地域分布广泛，但系统性不强，
