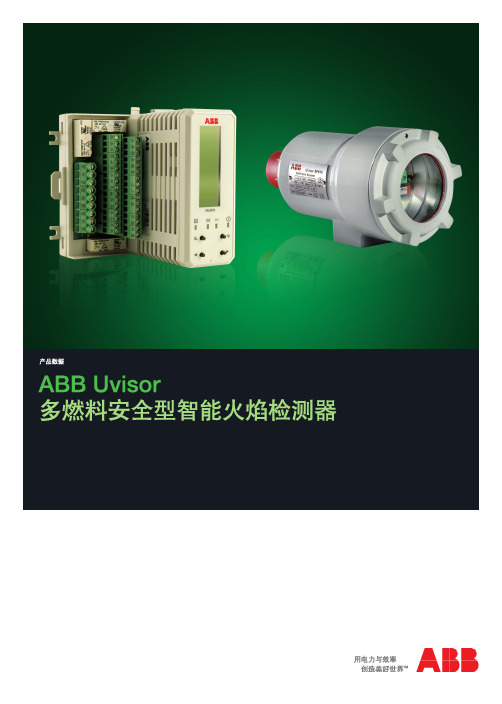

ABB Uvisor 多燃料安全型智能火焰检测器

ABB Uvisor 多燃料安全型智能火焰检测器

火焰故障继电器有/无火延时时间 火焰继电器 火焰继电器接点容量 故障继电器接点容量 火焰模拟量输出 串行数据通讯 串行数据格式 自检周期 环境温度 外形尺寸 电气连接 模件安装 耗电量 级联极限
可设置 0.1～10 秒 三个 250 Vac, 3 A, 750 VA; 220 Vdc, 300 mA, 66 W 250 Vac, 3 A, 750 VA; 220 Vdc, 300 mA, 66 W 两个 4～20 mA信号，每个火检可以独立监视火焰强度、频率、质量和火 焰交流幅值。 两个隔离的RS-485通讯接口 (完全隔离，用于冗余通讯) MODBUS (缺省)，PROFIBUS DP-V1 (可设定) 0.1 S 0oC～60oC，95%非凝结 13 cm 高，12 cm长，11 cm宽 螺钉端子，压片类型，可连接12到20线规 标准导轨式安装 最小4 W， 最大10W，标准 6 W 4 个模件级联从一端供电，或 7 个模件从中间供电。
8
Uvisor SF810+FAU810
Signal Processing Unit FAU810
SF810 #1 端子 +15V -15V Out GND CHK Shield SF810 #2 端子 +15V -15V Out GND CHK Shield
FAU810 端子 +B (18) -B (21) IN (19) COM (20) SH (17) FAU810端子 +B (23) -B (26) IN (24) COM (25) SH (22)
每个检测器可以通过FAU810上的液晶显示器和按键进行独立设置，或者通过联网的火焰分析软件设置。 FAU810可以有单个或者冗余的24V电源供电（21.6V ～31.2VDC），FAU810内置的自动电源分配电路均衡两 路电源。 两个DI通道用于参数选择，每个检测器一个DI（例如：一套参数用于检测油火焰，另一套参数用于检测煤火 焰）。 公共模件信号地与屏蔽地连接一起，允许连接到外部的接地排。系统地可以连接到公共接地母线上。

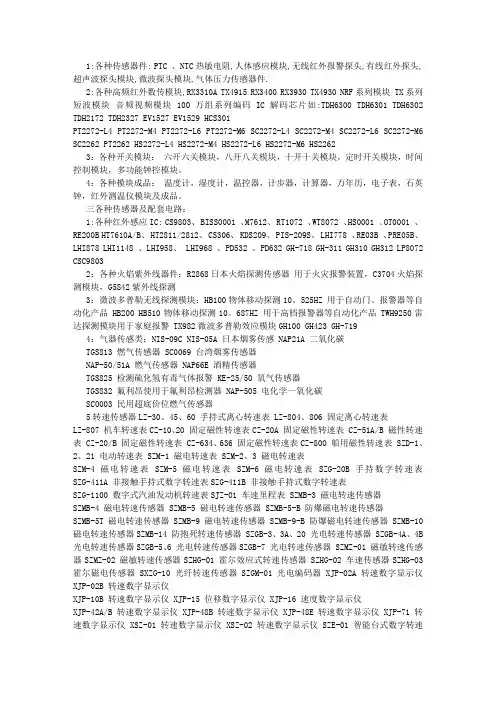

常用传感器件

1:各种传感器件: PTC 、NTC热敏电阻,人体感应模块,无线红外报警探头,有线红外探头,超声波探头模块,微波探头模块,气体压力传感器件.2:各种高频红外数传模块,RX3310A TX4915 RX3400 RX3930 TX4930 NRF系列模块 TX系列短波模块音频视频模块 100万组系列编码IC解码芯片如:TDH6300 TDH6301 TDH6302 TDH2172 TDH2327 EV1527 EV1529 HCS301PT2272-L4 PT2272-M4 PT2272-L6 PT2272-M6 SC2272-L4 SC2272-M4 SC2272-L6 SC2272-M6 SC2262 PT2262 HS2272-L4 HS2272-M4 HS2272-L6 HS2272-M6 HS22623：各种开关模块：六开六关模块，八开八关模块，十开十关模块，定时开关模块，时间控制模块，多功能钟控模块。

4：各种模块成品：温度计，湿度计，温控器，计步器，计算器，万年历，电子表，石英钟，红外测温仪模块及成品。

三各种传感器及配套电路：1:各种红外感应IC: CS9803、 BISS0001 、M7612、 RT1072 、WT8072 、HS0001 、OT0001 、RE200B HT7610A/B、 HT2811/2812、 CS306、 KDS209、 PIS-209S、 LHI778 、RE03B 、PRE05B、LHI878 LHI1148 、LHI958、 LHI968 、PD532 、PD632 GH-718 GH-311 GH310 GH312 LP8072 CSC98032：各种火焰紫外线器件：R2868日本火焰探测传感器用于火灾报警装置，C3704火焰探测模块，G5842紫外线探测3：微波多普勒无线探测模块：HB100物体移动探测10。

525HZ 用于自动门、报警器等自动化产品 HB200 HB510物体移动探测10。

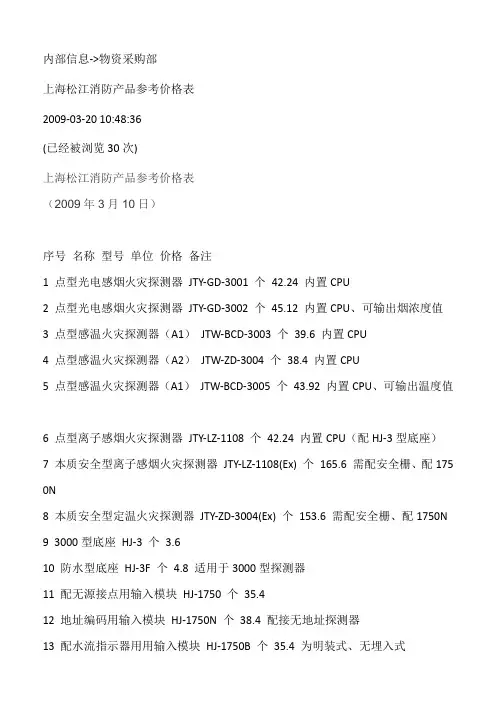

上海松江消防产品参考价格表

内部信息->物资采购部上海松江消防产品参考价格表2009-03-20 10:48:36(已经被浏览30次)上海松江消防产品参考价格表（2009年3月10日）序号名称型号单位价格备注1 点型光电感烟火灾探测器JTY-GD-3001 个42.24 内置CPU2 点型光电感烟火灾探测器JTY-GD-3002 个45.12 内置CPU、可输出烟浓度值3 点型感温火灾探测器（A1）JTW-BCD-3003 个39.6 内置CPU4 点型感温火灾探测器（A2）JTW-ZD-3004 个38.4 内置CPU5 点型感温火灾探测器（A1）JTW-BCD-3005 个43.92 内置CPU、可输出温度值6 点型离子感烟火灾探测器JTY-LZ-1108 个42.24 内置CPU（配HJ-3型底座）7 本质安全型离子感烟火灾探测器JTY-LZ-1108(Ex) 个165.6 需配安全栅、配175 0N8 本质安全型定温火灾探测器JTY-ZD-3004(Ex) 个153.6 需配安全栅、配1750N9 3000型底座HJ-3 个3.610 防水型底座HJ-3F 个4.8 适用于3000型探测器11 配无源接点用输入模块HJ-1750 个35.412 地址编码用输入模块HJ-1750N 个38.4 配接无地址探测器13 配水流指示器用用输入模块HJ-1750B 个35.4 为明装式、无埋入式14 配定温电缆用用输入模块HJ-1750AF 个81.6 密封防水型15 终端盒（配定温电缆）HJ-LDZ-1 个36 密封防水型16 多线控制模块HJ-1807 个54 双入双出、可启/停同一设备17 总线控制模块HJ-1825 个50.4 单入双出、可控制同时动作的二台设备18 短路隔离器HJ-1751 个22.819 手动火灾报警按钮J-SAP-M-YA1 个40.8 杭州云安产品、带电话插孔20 消火栓按钮J-XAPD-02A 个44.421 多线联动控制单元DXK-8 套588 单机系统最大可追加7套22 气体灭火控制盘ZY-4A 套1380 4个灭火区、必须与柜式报警控制器配套使用，含专用驱动电源及备电23 紧急起停按钮HJ-1761A 个98.4 专配ZY-4A24 终端电阻盒HJ-1762 个9.6 专配ZY-4A25 放气警告灯HJ-1760 个105.626 水灾显示盘（液晶汉显式）JB-YX-96 台636 最大可显示96点27 水灾显示盘（数码显示式）JB-SX-96 台324 最大可显示96点28 外部联动电源（追加）LDY-8A/NZ 套552 装柜式机内29 外部联动电源（追加）LDY-8A/BZ 套900 不含备电/另置机箱多线手动直接控制器HJ-1812/2 576 小点数HJ-1812/4 624HJ-1812/B8 1920 壁挂式HJ-1812/B16 2700HJ-1812/G8 5292 柜式HJ-1812/G16 6096HJ-1812/G24 6612HJ-1812/G32 7104HJ-1812/G40 7836HJ-1812/G48 824431 3000型总线联动操作面板（JB-…/…）-64 50432 3000系列柜式机柜台120033 3000系列壁挂式机柜台45034 新台式机壳单节节1000 台式机为非标产品，台式机壳的价格按相同配置的柜式机价格在优惠后第一节加500元，以后每增一节加1000元，不再优惠35 CRT软件套每套基本价2000元，每回路另加300元36 可燃气体探测器供电电源RDY-64/M 台240037 编码器只20038 区域联网通讯板块80039 避雷器YA-2006PLQ 套400不可恢复式缆式线型定温水灾探测器JTW-LD3-Ⅰ米13.5 动作温度70度JTW-LD3-Ⅱ米13.5 动作温度85度JTW-LD3-Ⅲ米13.5 动作温度105度不可恢复式缆式线型定温水灾探测器（金属编制网）JTW-LD3-Ⅰ米16.2 动作温度70度JTW-LD3-Ⅱ米16.2 动作温度85度JTW-LD3-Ⅲ米16.2 动作温度105度进口定温式感温电缆（美国制造）PHSC-155/190-EPC 米34.2 动作温度68/88度PHSC-280/356-EPC 米34.2 动作温度138/180度43 警铃YAE-1 个4544 防爆警铃BHWK-PA/6 个1440 隔爆型45 水灾声光警报器SGJ-1 个4546 水灾声光警报器YA9204B 个67.5 地址式47 二线式电话主机HJ-1756E 套99 含主机用电话机48 二线式电话分机EF-1 台31.5 仅适用于HJ-1756E型二线式主机49 总线及二线消防电话主机HJ-1756Z(F6) 套495 只配机柜50 总线式电话分机ZF-1 台99 仅适用总线式电话主机51 壁挂式消防通讯柜BT3000/1756Z(F6) 台990 含壁挂机柜\六线电话主机52 壁挂式消防广播柜BG3000/120(F) 台1620 含壁挂机柜\120W功放53 壁挂式消防广播通讯柜BTG3000/1756Z(F6)120(F) 台2178 含壁挂机柜\六线电话主机\120W功放54 墙壁电话插孔2714 个13.5消防广播扩扩大机（120W）HJ-1757/SW120(F) 台1080 含电子录间只配机柜消防广播扩扩大机（250W）HJ-1757/SW250(F) 台1800消防广播扩扩大机（400W）HJ-1757/SW400(F) 台2250消防广播扩扩大机（500W）HJ-1757/SW500(F) 台270056 吸顶式扬声器YB-2608 个22.557 壁挂式扬声器BGY-3 个2758 话筒CD1-2B 个40.559 端子箱HJ-1701/20 个8160 端子箱HJ-1701/40 个10861 CRT硬件(主机及显示器)未含CRT显示软件用其费用17#彩显\品牌机\CPU 主频1.8G以上\内存256M\显卡分分辨率1024*768\不含打印机和UPS电源套10800内部信息->物资采购部上海松江消防产品参考价格表（一）2009-03-20 10:49:21(已经被浏览144次)上海松江消防产品参考价格表（一）（2009年3月10日）序号名称型号单位价格备注火灾报警器壁挂汉显汉字打印YA-1502/B32-8P 2250 由杭州云安生产点总线联动YA-1502/B64-8P 2424YA-1502/B96-8P 2592火灾报警器壁挂液晶显示联动电源点多线联动JB-3101B/127 4212 报警及联动点数为127点JB-3101B/127-64 5784 总线联动点为64点，以下类推JB-3101B/254 4776JB-3101B/254-64 6468JB-3101B/381 5220JB-3101B/381-64 7032JB-3101B/381-128 8268JB-3101B/508 5664JB-3101B/508-64 7596JB-3101B/508-128 8832火灾报警器柜式液晶显示联动电源点多线联动JB-3101G/127 6720 JB-3101G/127-64 7140JB-3101G/254 7320JB-3101G/254-64 7620JB-3101G/381 7860JB-3101G/381-64 8160JB-3101G/381-128 9396JB-3101G/508-64 8724JB-3101G/508-128 9960JB-3101G/635-64 9276JB-3101G/635-128 10512JB-3101G/635-192 11640 报警及联动总点数为127点JB-3101G/762-64 9804 总线联动为64点,以下灯推JB-3101G/762-128 11040JB-3101G/762-192 12168JB-3101G/889-64 10320JB-3101G/889-192 12684 JB-3101G/889-256 13704 JB-3101G/1016-64 10824 JB-3101G/1016-128 12060 JB-3101G/1016-192 13188 JB-3101G/1016-256 14208 JB-3101G/1016-320 15276 JB-3101G/1270-64 11784 JB-3101G/1270-128 13020 JB-3101G/1270-192 14124 JB-3101G/1270-256 15168 JB-3101G/1270-320 16236 JB-3101G/1270-384 17208 JB-3101G/1524-64 12696 JB-3101G/1524-128 13932 JB-3101G/1524-192 15067 JB-3101G/1524-256 16080 JB-3101G/1524-320 17148 JB-3101G/1524-384 18120 JB-3101G/1524-448 19092 JB-3101G/1778-128 14784 JB-3101G/1778-192 15912JB-3101G/1778-320 18000JB-3101G/1778-384 18972JB-3101G/1778-448 19944JB-3101G/2032-128 15624JB-3101G/2032-192 16752JB-3101G/2032-256 17772JB-3101G/2032-320 18840JB-3101G/2032-384 19812JB-3101G/2032-448 20784JB-3101G/2032-512 21960 加配8A联动电源1套JB-3101G/2286-128 16464JB-3101G/2286-192 17592JB-3101G/2286-256 18612JB-3101G/2286-320 19680JB-3101G/2286-384 20652JB-3101G/2286-448 21624JB-3101G/2286-512 22572 加配8A联动电源1套JB-3101G/2540-128 17280JB-3101G/2540-192 18408JB-3101G/2540-256 19428JB-3101G/2540-320 20496JB-3101G/2540-384 21468JB-3101G/2540-448 22440JB-3101G/2540-512 23388 加配8A联动电源1套JB-3101G/3408-128 18864JB-3101G/3408-192 19992JB-3101G/3408-256 21012JB-3101G/3408-320 22080JB-3101G/3408-384 23052JB-3101G/3408-448 24024JB-3101G/3408-512 24972 加配8A联动电源1套火灾报警器壁挂彩色液晶显示联动电源点多线联动JB-3102/200 7920 JB-3102/200-64 8304JB-3102/400 9360JB-3102/400-64 9744JB-3102/400-128 10128JB-3102/600 10680JB-3102/600-64 11064JB-3102/600-128 11448JB-3102/800 12000JB-3102/800-64 12384JB-3102/800-128 12768火灾报警器柜式彩色液晶汉点多线联动JB-3102/200 9120JB-3102/200-64 9504JB-3102/400 10560JB-3102/400-64 10944 JB-3102/400-128 11328 JB-3102/600-64 12264 JB-3102/600-128 12648 JB-3102/600-192 13032 JB-3102/800-64 13584 JB-3102/800-128 13968 JB-3102/800-192 14352 JB-3102/800-256 14736 JB-3102/1000-64 14904 JB-3102/1000-128 15288 JB-3102/1000-192 15672 JB-3102/1000-256 16056 JB-3102/1000-320 16440 JB-3102/1200-64 16224 JB-3102/1200-128 16608 JB-3102/1200-192 16992 JB-3102/1200-256 17376 JB-3102/1200-320 17760 JB-3102/1200-384 18144 JB-3102/1400-64 17544 JB-3102/1400-128 17928 JB-3102/1400-192 18312JB-3102/1400-320 19080JB-3102/1400-384 19464JB-3102/1400-448 19848JB-3102/1600-64 18864JB-3102/1600-128 19248JB-3102/1600-192 19632JB-3102/1600-256 20016JB-3102/1600-320 20400JB-3102/1600-384 20784JB-3102/1600-512 21552 加配8A联动电源1套JB-3102/2000-64 21264JB-3102/2000-128 21648JB-3102/2000-192 22032JB-3102/2000-256 22416JB-3102/2000-320 22800JB-3102/2000-384 23184JB-3102/2000-512 23952 加配8A联动电源1套JB-3102/2000-640 25932 加配8A联动电源1套JB-3102/2400-64 23424JB-3102/2400-128 23808JB-3102/2400-192 24192JB-3102/2400-256 24576JB-3102/2400-384 25344JB-3102/2400-512 26112 加配8A联动电源1套JB-3102/2400-640 28092 加配8A联动电源1套JB-3102/2400--768 28860 加配8A联动电源1套JB-3102/2800-64 25344JB-3102/2800-128 25728JB-3102/2800-192 26112JB-3102/2800-256 26496JB-3102/2800-320 26880JB-3102/2800-384 27264JB-3102/2800-512 28032 加配8A联动电源1套JB-3102/2800-640 30012 加配8A联动电源1套JB-3102/2800-768 30780 加配8A联动电源1套JB-3102/2800-896 31548 加配8A联动电源1套JB-3102/3200-64 27024JB-3102/3200-128 27408JB-3102/3200-192 27792JB-3102/3200-256 28176JB-3102/3200-320 28560JB-3102/3200-384 28944JB-3102/3200-512 29712 加配8A联动电源1套JB-3102/3200-640 31692 加配8A联动电源1套JB-3102/3200-768 32460 加配8A联动电源1套JB-3102/3200-896 33228 加配8A联动电源1套JB-3102/3200-1024 33996 加配8A联动电源1套JB-3102/3600-128 28848JB-3102/3600-192 29232JB-3102/3600-256 29618JB-3102/3600-320 30000JB-3102/3600-384 30384JB-3102/3600-512 31152 加配8A联动电源1套JB-3102/3600-640 33132 加配8A联动电源1套JB-3102/3600-768 33900 加配8A联动电源1套JB-3102/3600-896 34668 加配8A联动电源1套JB-3102/3600-1024 35438 加配8A联动电源1套JB-3102/4000-128 30048JB-3102/4000-192 30432JB-3102/4000-256 30818JB-3102/4000-320 31200JB-3102/4000-384 31584JB-3102/4000-512 32352 加配8A联动电源1套JB-3102/4000-640 34332 加配8A联动电源1套JB-3102/4000-768 35100 加配8A联动电源1套JB-3102/4000-896 35868 加配8A联动电源1套JB-3102/4000-1024 36636 加配8A联动电源1套JB-3102/4400-128 31128JB-3102/4400-192 31512JB-3102/4400-256 30816JB-3102/4400-320 32280JB-3102/4400-384 32664JB-3102/4400-512 33432 加配8A联动电源1套JB-3102/4400-640 35412 加配8A联动电源1套JB-3102/4400-768 36180 加配8A联动电源1套JB-3102/4400-896 36946 加配8A联动电源1套JB-3102/4400-1024 37716 加配8A联动电源1套JB-3102/4800-128 32208JB-3102/4800-192 32592JB-3102/4800-256 32976JB-3102/4800-320 33360JB-3102/4800-384 33744JB-3102/4800-512 34512 加配8A联动电源1套JB-3102/4800-640 36492 加配8A联动电源1套JB-3102/4800-768 37260 加配8A联动电源1套JB-3102/4800-896 38028 加配8A联动电源1套JB-3102/4800-1024 38796 加配8A联动电源1套内部信息->物资采购部橡胶软接头参考价格表2009-03-20 10:50:27(已经被浏览36次)橡胶软接头参考价格表（2009年3月10日）序号名称规格标准（Kg）上海淞江价格（元）上海青浦价格（元）1 橡胶软接头DN65 16 75 382 不锈钢软接头DN80 16 85 553 不锈钢软接头DN100 16 100 654 不锈钢软接头DN150 16 180 1055 不锈钢软接头DN200 16 245 185常用桥架参考单价表2009-03-20 10:46:02(已经被浏览36次)常用桥架参考单价表(2009年3月10日)托盘桥架与槽式桥架同价。

滨松硅光电二极管 光谱响应

滨松硅光电二极管光谱响应全文共四篇示例，供读者参考第一篇示例：滨松硅光电二极管是一种常用的光电探测器，广泛应用于光学测量、光谱分析等领域。

其优良的性能和稳定的表现使其成为许多科研和工业领域的首选器件之一。

在光电二极管中，光谱响应是一个重要的指标，它描述了光电二极管在不同波长光照射下的响应情况，是评价其性能的重要指标之一。

滨松硅光电二极管的光谱响应与其材料和结构有关。

硅是一种常见的半导体材料，具有较高的光电转换效率和稳定性。

硅光电二极管通常采用PN结构，当光照射到PN结上时，光子被硅材料吸收，并激发出电子-空穴对。

这些电子-空穴对在电场的作用下被分离，形成电流，从而实现光电转换。

光谱响应是描述硅光电二极管在不同波长光照射下的响应情况。

硅光电二极管的光谱响应范围通常在200nm至1100nm之间，涵盖了可见光、红外线等大部分光谱范围。

在不同波长的光照射下，硅光电二极管的响应强度和曲线形状会有所不同，这是由于硅材料的吸收特性和能带结构的影响。

在实际应用中，硅光电二极管的光谱响应是一个非常重要的参数。

通过对其光谱响应的测试和分析，可以确定其在不同波长下的响应情况，为光谱分析、光学检测等应用提供必要的数据支持。

对光谱响应的研究还可以优化硅光电二极管的设计和制造工艺，提高其灵敏度和响应速度。

除了硅光电二极管，滨松公司还生产其他类型的光电二极管，如InGaAs光电二极管、PbS光电二极管等，它们具有更广泛的光谱响应范围和更高的灵敏度。

这些光电二极管在红外线、紫外线等不同波长范围内均有良好的性能表现，适用于不同领域的光学测量和光谱分析。

第二篇示例：滨松硅光电二极管是一种广泛应用于光电传感器和光谱仪器等领域的高性能元件。

其光谱响应特性是指在不同波长的光照射下，二极管产生的电流或电压的变化情况。

这种响应特性是光电二极管在光谱分析、光电测量等应用中非常重要的性能指标之一。

我们来了解一下滨松硅光电二极管的结构和工作原理。

R2868 翻译

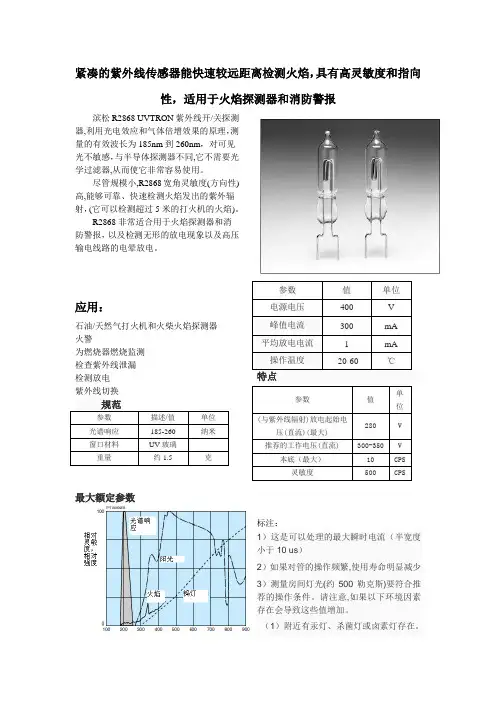

紧凑的紫外线传感器能快速较远距离检测火焰，具有高灵敏度和指向性，适用于火焰探测器和消防警报滨松R2868 UVTRON紫外线开/关探测器,利用光电效应和气体倍增效果的原理，测量的有效波长为185nm到260nm，对可见光不敏感，与半导体探测器不同,它不需要光学过滤器,从而使它非常容易使用。

尽管规模小,R2868宽角灵敏度(方向性)高,能够可靠、快速检测火焰发出的紫外辐射，(它可以检测超过5米的打火机的火焰)。

R2868非常适合用于火焰探测器和消防警报，以及检测无形的放电现象以及高压输电线路的电晕放电。

应用：石油/天然气打火机和火柴火焰探测器火警为燃烧器燃烧监测检查紫外线泄漏检测放电紫外线切换规范参数描述/值单位光谱响应185-260 纳米窗口材料UV玻璃重量约1.5 克最大额定参数参数值单位电源电压400 V峰值电流300 mA平均放电电流 1 mA操作温度-20-60 ℃特点参数值单位(与紫外线辐射)放电起始电压(直流)(最大)280 V 推荐的工作电压(直流) 300-350 V 本底（最大）10 CPS灵敏度500 CPS标注：1）这是可以处理的最大瞬时电流（半宽度小于10 us）2）如果对管的操作频繁,使用寿命明显减少3）测量房间灯光(约500勒克斯)要符合推荐的操作条件。

请注意,如果以下环境因素存在会导致这些值增加。

（1）附近有汞灯、杀菌灯或卤素灯存在。

（2）直接或反射的阳光照射到管上（3）电气火花如焊接火花（4）现场有辐射源（5）整个管中产生高电场4) 这些代表值波长为200纳米的光输入10 pW /平方厘米。

在实际使用中,灵敏度会随紫外线的辐射和驱动电路的使用而改变。

图2:角灵敏度图3 维轮廓（单位mm）图4 推荐的操作电路UVTRON驱动电路C10807系列(单独出售)滨松也提供驱动电路C10807系列R2868操作。

由于高压供给和信号处理器安装在同一电路板，C10807可作为高灵敏度火焰传感器通过连接一个UVTRON和提供一个低直流电压（5 v-24V)。
