松江消防设备利达消防设备现场编写逻辑关系及后期维护保养建议采取以下顺序编址：感烟探测器→感温探测器→燃气探测器→手动报警按钮→消火栓按钮→输入模块→输入输出模块。

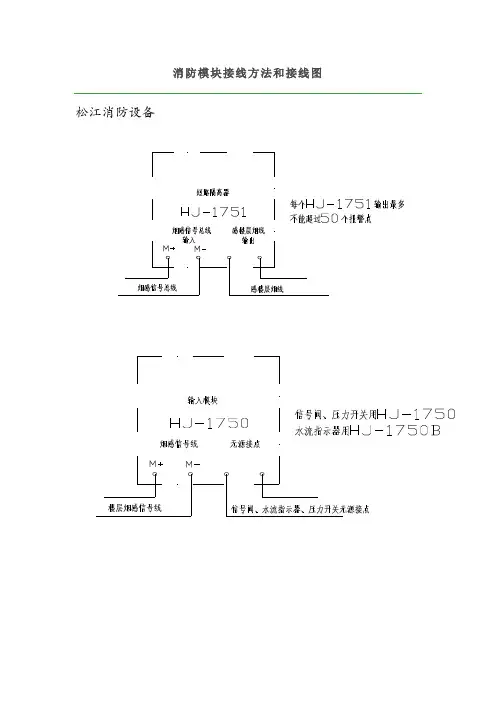

其次是探测器、模块等的接线方式。

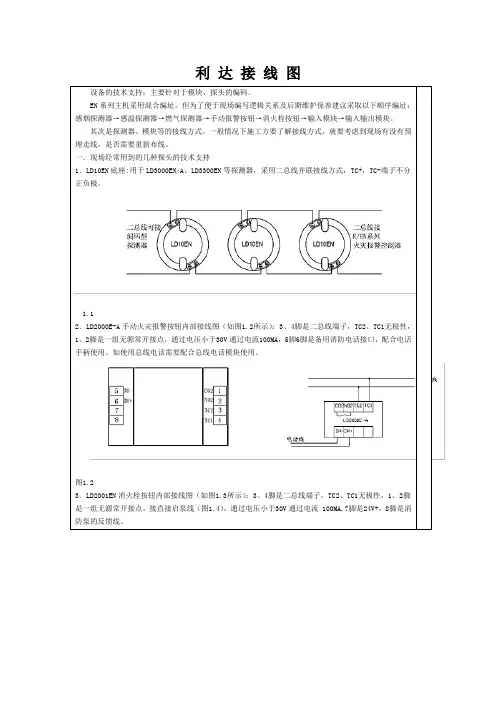

一、现场经常用到的几种探头1、LD10EN底座:用于LD3000EN/A、LD3300EN等探测器，采用二总线并联接线方式，TC+，TC-端子不分正负极。

图1.12、LD2000E-A手动火灾报警按钮部接线图（如图1.2所示）：3、4脚是二总线端子，TC2、TC1无极性，1、2脚是一组无源常开接点，通过电压小于30V通过电流100MA，5脚6脚是备用消防接口，配合手柄使用。

如使用总线需要配合总线模块使用。

图1.23、LD2001EN消火栓按钮部接线图（如图1.3所示）：3、4脚是二总线端子，TC2、TC1无极性，1、2脚是一组无源常开接点，接直接启泵线（图1.4），通过电压小于30V通过电流 100MA,7脚是24V+，8脚是消防泵的反馈线。

图1.3图1.44.、LD3101/B点型可燃气体探测器部接线示意图（如图1.5所示）：TC+，TC-，24V+，24V-四个端子。

3101/B点型可燃气体探测器探头编码方式是将TC+与24V+短接，TC-与24V-短接，用编码器的红色夹子夹在TC+上,黑色夹子夹在TC-上进行编码。

图1.55、LD4400EN-1/2输入模块端子图与接线图示例（如图1.6、1.7所示）：6脚5脚是二总线TC+，TC-原则上不分正负极，11脚12脚是一组无源长开点，8脚7脚是一组无源长开点。

端子现场设备上需要加15K线路检测电阻。

图1.6图1.76、LD6800EC-1输入/输出模块部接线图（如图1.8所示）：1脚24V+，2脚24V-必须分极性，5、6脚TC+、TC-，11、12脚现场反馈信号接入点，需要接82K线路检测电阻。

9、10脚24V输出，接5.1K线路检测电阻。

图1.87、LD6800EC-2输入/输出模块部接线图（如图1.9所示）：1脚24V+，2脚24V-必须分极性，5、6脚接入TC+、TC-，11、12脚和3、4脚分别为两组现场反馈信号接入点，需要接82K线路检测电阻。

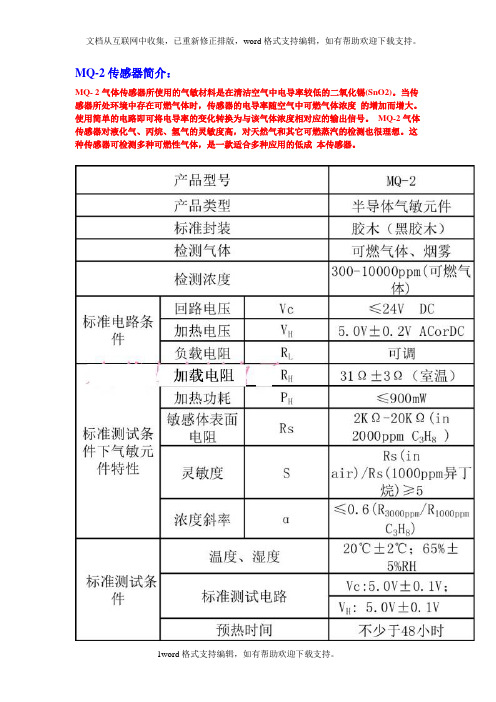

MQ-2传感器简介：MQ- 2气体传感器所使用的气敏材料是在清洁空气中电导率较低的二氧化锡(SnO2)。

当传感器所处环境中存在可燃气体时，传感器的电导率随空气中可燃气体浓度的增加而增大。

使用简单的电路即可将电导率的变化转换为与该气体浓度相对应的输出信号。

MQ-2气体传感器对液化气、丙烷、氢气的灵敏度高，对天然气和其它可燃蒸汽的检测也很理想。

这种传感器可检测多种可燃性气体，是一款适合多种应用的低成本传感器。

模块应用：可以用于家庭和工厂的气体泄漏监测装置，适宜于液化气、丁烷、丙烷、甲烷、烟雾等的探测；模块特色：1、采用优质双面板设计，具有电源指示和TTL信号输出指示；2、具有DO开关信号（TTL）输出和AO模拟信号输出；3、TTL输出有效信号为低电平。

（当输出低电平时信号灯亮，可直接接单片机或继电器模块）4、模拟量输出电压随浓度越高电压越高。

5、对液化气，天然气，城市煤气，烟雾有较好的灵敏度。

6、有四个螺丝孔便于定位；7、产品外形尺寸：32(L)*20(W)*22(H)8、具有长期的使用寿命和可靠的稳定性9、快速的响应恢复特性电气性能：输入电压：DC5V功耗（电流）：150mADO输出：TTL数字量0和1（0.1和5V）AO输出：0.1-0.3V（相对无污染），最高浓度电压4V左右特别提醒：传感器通电后，需要预热20S左右，测量的数据才稳定，传感器发热属于正常现象，因为内部有电热丝，如果烫手就不正常了。

接线方式：1、VCC:接电源正极（5V）2、GND:接电源负极3、DO:TTL开关信号输出4、AO:模拟信号输出测试程序：实现功能:此版配套测试程序使用芯片：AT89S52晶振：11.0592MHZ波特率：9600编译环境：Keil【声明】此程序仅用于学习与参考，引用请注明版权和作者信息！*********************************************************************/ /********************************************************************说明：1、当测量浓度大于设定浓度时，单片机IO口输出低电平*********************************************************************/ #include//库文件#define uchar unsigned char//宏定义无符号字符型#define uint unsigned int //宏定义无符号整型/******************************************************************** I/O定义*********************************************************************/ sbit LED=P1^0;//定义单片机P1口的第1位（即P1.0）为指示端sbit DOUT=P2^0;//定义单片机P2口的第1位（即P2.0）为传感器的输入端/********************************************************************延时函数*********************************************************************/ void delay()//延时程序{uchar m,n,s;for(m=20;m>0;m--)for(n=20;n>0;n--)for(s=248;s>0;s--);}/********************************************************************主函数*********************************************************************/ void main(){while(1) //无限循环{LED=1;//熄灭P1.0口灯if(DOUT==0)//当浓度高于设定值时，执行条件函数{delay();//延时抗干扰if(DOUT==0)//确定浓度高于设定值时，执行条件函数{LED=0;//点亮P1.0口灯}}}}/********************************************************************结束********************************************************************/。

松江消防设备利达消防设备现场编写逻辑关系及后期维护保养建议采取以下顺序编址：感烟探测器→感温探测器→燃气探测器→手动报警按钮→消火栓按钮→输入模块→输入输出模块。

其次是探测器、模块等的接线方式。

一、现场经常用到的几种探头1、LD10EN底座:用于LD3000EN/A、LD3300EN等探测器，采用二总线并联接线方式，TC+，TC-端子不分正负极。

图1.12、LD2000E-A手动火灾报警按钮内部接线图（如图1.2所示）：3、4脚是二总线端子，TC2、TC1无极性，1、2脚是一组无源常开接点，通过电压小于30V通过电流100MA，5脚6脚是备用消防电话接口，配合电话手柄使用。

如使用总线电话需要配合总线电话模块使用。

图1.23、LD2001EN消火栓按钮内部接线图（如图1.3所示）：3、4脚是二总线端子，TC2、TC1无极性，1、2脚是一组无源常开接点，接直接启泵线（图1.4），通过电压小于30V通过电流 100MA,7脚是24V+，8脚是消防泵的反馈线。

图1.3图1.44.、LD3101/B点型可燃气体探测器内部接线示意图（如图1.5所示）：TC+，TC-，24V+，24V-四个端子。

3101/B点型可燃气体探测器探头编码方式是将TC+与24V+短接，TC-与24V-短接，用编码器的红色夹子夹在TC+上,黑色夹子夹在TC-上进行编码。

图1.55、LD4400EN-1/2输入模块端子图与接线图示例（如图1.6、1.7所示）：6脚5脚是二总线TC+，TC-原则上不分正负极，11脚12脚是一组无源长开点，8脚7脚是一组无源长开点。

端子现场设备上需要加15K线路检测电阻。

图1.6图1.76、LD6800EC-1输入/输出模块内部接线图（如图1.8所示）：1脚24V+，2脚24V-必须分极性，5、6脚TC+、TC-，11、12脚现场反馈信号接入点，需要接82K线路检测电阻。

9、10脚24V输出，接5.1K线路检测电阻。

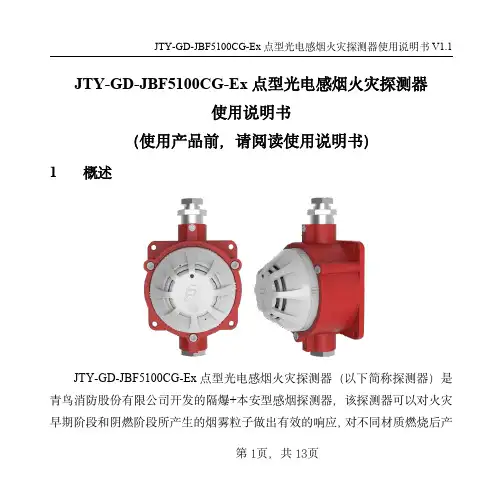

JTY-GD-JBF5100CG-Ex 点型光电感烟火灾探测第1页，共13页器使用说明书（使用产品前，请阅读使用说明书）1概述JTY-GD-JBF5100CG-Ex 点型光电感烟火灾探测器（以下简称探测器）是青鸟消防股份有限公司开发的隔爆+本安型感烟探测器，该探测器可以对火灾早期阶段和阴燃阶段所产生的烟雾粒子做出有效的响应，对不同材质燃烧后产生的白烟或黑烟均可响应，主要用来探测可见的燃烧产物及起火速度缓慢的初期火灾，该产品具有较强的抗干扰能力第2页，共13页。

该产品按照国家标准GB 4715-2005《点型感烟火灾探测器》、GB/T 3836.1-2021《爆炸性环境第1部分：设备通用要求》、GB/T 3836.2-2021《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》和GB/T 3836.4-2021《爆炸性环境第4部分：由本质安全型“i”保护的设备》中有关规定制造生产。

该产品适用于石油、石化等具有气体防爆要求的1区及2区室内（非住宅内）防爆场所。

1.1产品特点●内置自主研发的专用于消防行业的朱鹮微处理器，探测器对自身采集到的数据进行存储和分析，并具有自诊断功能；●污染自动补偿。

根据自身的污染程度进行零位漂移，最大程度减少误报；●适用范围广，对不同材质燃烧后产生的白烟或黑烟均可响应；●稳定性高，抗静电、抗灰尘附着、抗电磁干扰、抗腐蚀；●抗潮湿能力、抗环境温度影响能力强，可适应不同气候环境的要求；●采用SMT 表面贴装工艺；●采用消防二总线技术，有极性要求；第3页，共13页●防护等级：隔爆部分IP66，本安部分IP54。

1.2适用范围●探测器可安装在具有气体防爆要求的1区及2区室内（非住宅内）防爆场所。

●广泛用于石油、化工、医药等领域。

1.3型号组成防爆标识产品代号公司代号国家标准规定分类代号2工作原理感烟探测器由迷宫、红外发射部分、红外接收部分及相应的放大处理等电路组成。

正常工作时，当迷宫中没有烟时，红外发射管发出的红外光不能到达接收管，因此，放大器没有输出；而当迷宫中有烟时，红外发光管发出的光由于烟的散射作用，有部分红外光到达接收管，迷宫中烟的浓度越大，放大器输出就越大，当烟浓度达到设定报警阈值时电路给出报警信号。

霍尼韦尔火焰检测器工作原理火焰检测器是一种用于监测火焰的安全设备，它在工业和商业场所起着至关重要的作用。

霍尼韦尔火焰检测器作为其中的一种，具有高灵敏度和可靠性，能够迅速检测到火焰的存在，从而保障人员和设备的安全。

霍尼韦尔火焰检测器的工作原理主要基于光学传感器技术。

它利用了火焰的辐射特性，通过检测火焰产生的光信号来判断是否存在火灾。

其具体工作过程可以分为以下几个步骤：1. 光敏元件感应：霍尼韦尔火焰检测器内置了一种特殊的光敏元件，通常为光电二极管（Photodiode）。

当光线照射到光敏元件上时，光敏元件会产生电流信号。

2. 光源发射：火焰检测器内部还配备了一种光源，通常为红外光源。

这个光源会以特定的频率和强度发射红外光。

3. 火焰辐射：当火焰出现时，它会产生辐射光，包括可见光和红外光。

这些光会被火焰检测器捕捉到。

4. 光信号传递：捕捉到的光信号会经过光学系统，被聚焦到光敏元件上。

光敏元件会将光信号转化为电流信号，并将其传递给后续的电路进行处理。

5. 信号处理：接收到光敏元件传递的电流信号后，火焰检测器会对信号进行处理和分析。

它会通过比较光信号的强度和频率，判断是否存在火焰。

6. 报警输出：如果火焰检测器判断存在火焰，它会触发报警信号，通知相关人员采取适当的应对措施。

报警信号可以通过声音、光亮或者其他方式进行输出。

霍尼韦尔火焰检测器采用了先进的技术，使其具备了快速、准确地检测火焰的能力。

它可以识别不同类型的火焰，包括明火和隐火。

同时，它还能够抵抗干扰光和日光的影响，确保检测结果的可靠性。

在实际应用中，霍尼韦尔火焰检测器可以广泛用于各种场所，如工厂、仓库、石化厂、发电厂等。

它可以及时发现火灾的踪迹，避免火灾蔓延造成更大的损失。

同时，它还可以与其他安全设备和系统进行联动，实现自动报警、联动控制等功能，提高火灾应急响应的效率。

霍尼韦尔火焰检测器通过光学传感器技术，能够快速、准确地检测火焰的存在。

它在保障人员和设备安全方面发挥着重要作用，是现代工业和商业场所不可或缺的一种安全设备。

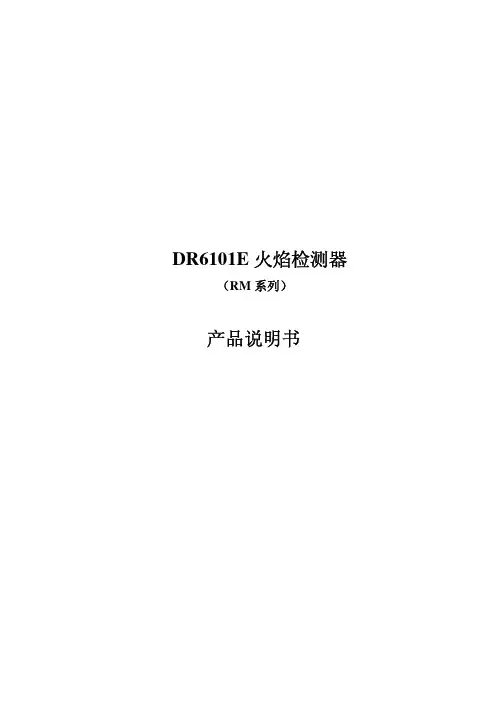

DR6101E火焰检测器（RM系列）产品说明书IDD-II和IDD-IIU型火检探头1. 概述IDD-II/IDD-IIU型火检探头是一种经制造厂封装的装置, 属不可修理部件，它根据被观察燃烧器燃烧火焰的强度和频率的不同，产生与之成正比的交流信号，随后将信号通过四芯电缆传送至放大器。

IDD-II火检探头的主要部件是一个铁制盒，内含硫化铅（PbS）传感器和一个小印刷线路板，印刷线路板用于提供电源，并对PbS传感器产生的信号进行放大。

为简化结构和成本，采用PbS传感器窗口方式来替代透镜组件，整个组件用环氧树脂封装。

1.1 机械技术要求尺寸：1.75 x 6.25 英寸重量：1 磅5盎司安装螺纹：1.00” NPT符合NEMA4标准观察角度（非限制性的）：120°建议的观察角度：3-5°运行温度：0°- +140℉ 运行-25°- +140℉ 储藏冷却/密封风要求：10 scfm, 6.00” W.C.光谱响应：IDD-II （38321-01）：700 – 3300 nmIDD-IIU（38321-02）：400 – 3300 nm1.2 电气要求：输入电压：传感器偏置电压：+50 vdc，逻辑电压：+12 vdc。

输出电压：0.1 – 8.0 vac.耗电: 最大0.12 vA电缆: 四芯屏蔽电缆, 20 线规多股绞合线最大电缆长度(火检至放大器的距离): 1320 英尺接头（闷头）：MS3112E10-6P接头（电缆）：MS3116E10-6S2. 安全性注意事项：安装和拆除IDD-II/IIU探头时，应带上安全眼镜以防冷却风/密封风中的悬浮颗粒或因风箱气体背压而导致眼睛伤害。

3、安装IDD-II/IIU探头通常的安装方式有两种：“前墙安装”或者是直接瞄准安装，当直接瞄准安装有困难的时候可使用光纤来瞄准。

通常FORNEY公司会根据具体项目的需要，随火检探头一起发运某些安装火检的设备。

利达接线图设备的技术支持：主要针对于模块、探头的编码。

EN系列主机采用混合编址。

但为了便于现场编写逻辑关系及后期维护保养建议采取以下顺序编址：感烟探测器→感温探测器→燃气探测器→手动报警按钮→消火栓按钮→输入模块→输入输出模块。

其次是探测器、模块等的接线方式。

一般情况下施工方要了解接线方式，就要考虑到现场有没有预埋走线，是否需要重新布线。

一．现场经常用到的几种探头的技术支持1．LD10EN底座:用于LD3000EN/A、LD3300EN等探测器，采用二总线并联接线方式，TC+，TC-端子不分正负极。

1.12．LD2000E-A手动火灾报警按钮内部接线图（如图1.2所示）：3、4脚是二总线端子，TC2、TC1无极性，1、2脚是一组无源常开接点，通过电压小于30V通过电流100MA，5脚6脚是备用消防电话接口，配合电话手柄使用。

如使用总线电话需要配合总线电话模块使用。

图1.23．LD2001EN消火栓按钮内部接线图（如图1.3所示）：3、4脚是二总线端子，TC2、TC1无极性，1、2脚是一组无源常开接点，接直接启泵线（图1.4），通过电压小于30V通过电流 100MA,7脚是24V+，8脚是消防泵的反馈线。

图1.3图1.44. LD3101/B点型可燃气体探测器内部接线示意图（如图1.5所示）：TC+，TC-，24V+，24V-四个端子。

3101/B点型可燃气体探测器探头编码方式是将TC+与24V+短接，TC-与24V-短接，用编码器的红色夹子夹在TC+上,黑色夹子夹在TC-上进行编码。

图1.55.LD4400EN-1/2输入模块端子图与接线图示例（如图1.6、1.7所示）：6脚5脚是二总线TC+，TC-原则上不分正负极，11脚12脚是一组无源长开点，8脚7脚是一组无源长开点。

端子现场设备上需要加15K 线路检测电阻。

图1.6图1.76．LD6800EC-1输入/输出模块内部接线图（如图1.8所示）：1脚24V+，2脚24V-必须分极性，5、6脚TC+、TC-，11、12脚现场反馈信号接入点，需要接82K线路检测电阻。
