（2）解码器接线方法图1.3.10 解码器接线图0（3）解码器使用选择好解码器的工作电压（P/TVOLTAGE）,设置好解码器的地址（ID的１－８端子，地址为１－２５６），选择好解码器FUNCT中的１、２端子设定波特率，使解码器与控制设备之间有相同的数据传输速度，选择好解码器工作协议（FUNCT的３．４端子），并将通信控制线（４８５总线）与总线相连，解码器一方面可根据控制点发送过来的要求信号控制云台（up,down,left,right）的与镜头的电动变交（zoom,focus,iRis和镜头公共端LENSCOM）及摄象机动作,并将一定的回复信号返回给控制点；一方面将视频信号传送给控制点作监控等．同时解码器可提供摄象机电源（ＤＶ１２Ｖ，ＧＮＤ）和云台电源（Ｐ／ＴＶＯＬＴＡＧＥ），及交流２４Ｖ电源提供给交流的２４Ｖ的设备使用．此外还具有控制灯光．雨刷及镜头保护和自动匹配控制协议的功能，兼容多种控制协议．注意：１）当FUNCT中的３．４如拨成１．１，则拨ID为自检功能即控制云台的转动和像的清晰度，否则ID则表示解码器地址，当３．４都拨１时为自动匹配协议．２）通电后ＰＯＷＥＲ会一直亮，解码器接到正确的指令时，指示灯ＣＯＤＥ会快速闪烁，若无法控制云台及摄象机应先检查ＣＯＤＥ灯是否闪烁．３）解码器的ＤＡＴＡ＋与ＤＡＴＡ－两端之间需并接一个１２０欧的匹配电阻．４）注意云台的工电压，然后在解码器上选择相应的电压．（4）485通讯方式智能解码器采用RS485总线控制通讯方式，DA TA+、DA TA-为信号端，G（GND）为屏蔽地。
标准RS485设备至智能解码器解码器之间采用二芯屏蔽双绞线连接，连接电缆的最远累加距离不超过15000米。
多个解码器连接最远一个解码器的DA TA+、DA TA-两端之间并接一个120欧的匹配电阻。
架设通讯线时，应尽可能地避开高压线路或其它可能的干扰源。
矩阵主机等RS485设备通讯端口的D＋(DA TA485＋)、D—(DA TA485— )、G(GND)与智能图1.3.11 设备连接示意图注意：解码器DA TA＋、DA TA—、GND、端子对应连接01.3.4 任务材料工具：涨塞、螺丝刀、改锥、小锤、电钻材料：各类镜头若干、彩色低照度摄像机一台、一体化摄像机一台；直流电源一个；视频线材若干、直流电源一个、监视器一台、支架、云台一台、解码器一台1.3.5 任务步骤摄像机镜头防护罩的安装1．摄像机、镜头的选择考虑到学校工业中心晚上没有灯光光线不充足仅监视景物的位置或移动，考虑使用低照度黑白摄像机；摄像范围局限在楼梯口较小的范围，选用定焦镜头。
摄像机镜头云台解码器接线说明：
摄像机：220V供电与解码器电源线（解码器中自带）并接到解码器220V端口，
2、三可变镜头接线规则：
绿白黑并线后接到解码器图左下角端子COM
黄线接解码器左下角端子Z
红线接解码器左下角端子I
棕线接解码器左下角端子F
解码器A接控制线正极对应录像机485接线柱A
解码器B接控制线正极对应录像机485接线柱B
3、云台接线规则
详见云台底部标签六芯线分别对应解码器右下角六组接线端子
4、解码器地址协议波特率设置方法
图左上角红色拨码开关1-9位1、2、3位默认设置位2400对应录像机波特率
4-9位为地址码，详情见解码器说明书4页设置样机地址为1 。
协议自动识别。

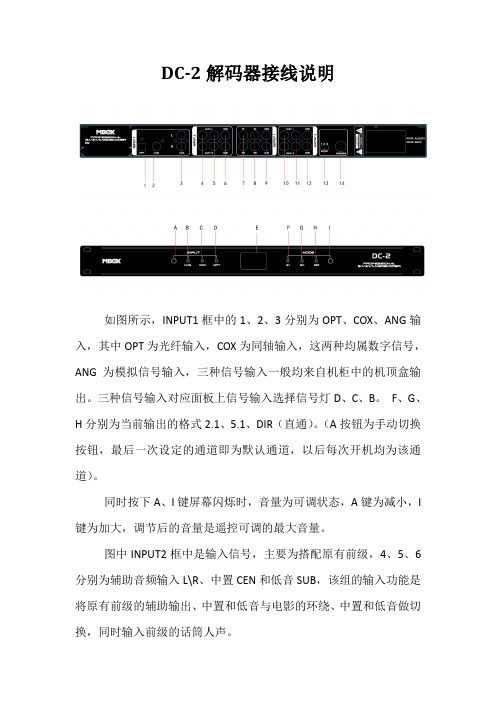

DC-2解码器接线说明如图所示，INPUT1框中的1、2、3分别为OPT、COX、ANG输入，其中OPT为光纤输入，COX为同轴输入，这两种均属数字信号，ANG为模拟信号输入，三种信号输入一般均来自机柜中的机顶盒输出。
三种信号输入对应面板上信号输入选择信号灯D、C、B。
F、G、H分别为当前输出的格式2.1、5.1、DIR（直通）。
（A按钮为手动切换按钮，最后一次设定的通道即为默认通道，以后每次开机均为该通道）。
同时按下A、I键屏幕闪烁时，音量为可调状态，A键为减小，I 键为加大，调节后的音量是遥控可调的最大音量。
图中INPUT2框中是输入信号，主要为搭配原有前级，4、5、6分别为辅助音频输入L\R、中置CEN和低音SUB，该组的输入功能是将原有前级的辅助输出、中置和低音与电影的环绕、中置和低音做切换，同时输入前级的话筒人声。
图中OUTPUT1框里的是5.1解码后信号输出，7、8、9对应分别是主音频输出L\R、辅助音频输出L\R、中置输出、低音输出。
此框中的输出是给前级的，一般主音频输出L\R做为前级的信号输入，而SUB输出直接给低音炮，中置CEN为电影人声输出。
图中OUTPUT2中10、11、12分别为辅助音频输出L\R、辅助音频输出扩展口（功能同第一列）和中置CEN输出，分别接辅助功放的音频输入和中置，低音SUB输出直接给低音炮。
图中14 位置REMOTE PS2接口是红外输出接口，用PS2接口的连接线接到前级用来联动控制前级的主音量，MODE档位拨到1表示可以外接红外控制，2、3档表示可接专业连接设备（如M1000合并功放）。
解码器面板E处为数码显示窗口，兼有红外信号接收功能，可以接收遥控器信号。
连接拓扑图如下所示：。
一．安装说明：室内型只需将解码器挂装在适当位置既可。
室外型（铝合金壳）安装顺序是：①先将底端盖4个螺丝拧下，将底端盖连同机芯一起抽出，将密封穿线护口改为长头向外装好（密封橡胶垫保持原位）。
②将电源线、控制线、通讯线分别穿过密封护口并接好（注意导线裸露处不要碰到机壳，也不能短路）。
③拧紧密封穿线护口。
④将底端盖连同机芯按原样插回机壳，拧紧底端盖螺丝。
⑤将解码器垂直安装在墙上适当位置（护口在下，导线应有滴水弯，以免雨水顺导线流入解码器内）。
为便于维护，室外型解码器安装时，请留出足够长的引线，以便解码器机芯抽出机壳时不受引线长度的限制。
垂直安装的解码器，当机芯抽出后，可挂于机壳内螺丝上，以便于操作。
二．接线：（参见附图）F系列解码器的线路版上文字丝印层已标明各端子的名称。
详细介绍如下：①. 镜头：Z（ZOOM）：镜头焦距--调整放大倍率,与镜头ZOOM端相连。
F（FOCUS）：镜头焦点--调整焦点前后,与镜头FOCUS端相连。
I（IRIS）：镜头光圈--调整光圈大小,与镜头IRIS端相连。
LG（LENS GND）：镜头公共地--与镜头LENS GNDS端相连。
有些镜头的ZOOM、FOCUS、IRIS端分别引出两根导线（6线制），此时可从ZOOM、FOCUS、IRIS分别选出一根导线相连以此形成镜头公共地LENS GNDS。
F系列解码器是通过镜头电压跳线调整镜头电压的，有±6V、±8V、±12V 三档。
②.云台:U（UP）：云台上--接云台上端子D（DOWN）：云台下--接云台下端子L（LEFT）：云台左--接云台左端子R（RIGHT）：云台右--接云台右端子A（AUTO）：云台自动--接云台自动端子C（COM）：云台公共端--接云台公共端子24V← 220V→：云台电压选择插头，务必按所用云台电压选择相应插座（24V 或220V）。
使用24V云台的用户应特别注意：切不可插入220V电压，否则会损坏云台！对云台的控制有上、下、左、右和左上、左下、右上、右下以及自动巡视。
一、主要特点1、网线布线方式，连接方便，节约成本2、分机的信号隔离与保护3、视频信号的分配与放大4、支持多个解码器连接，每个解码器连接4台分机二、解码器房号设定编顺序门牌号：1、用短路器把解码器的BM 插针1、2插上。
（解码器红灯亮起，表示已短路）2、在主机上输入“0 1 0 1”，主机显示“yes”，则编码成功，拔出短路器。
（注意，一定要拔出）3、验证编码是否正确，分机按呼叫键看主机显示的房号是否正确，或主机直接呼叫分机，看分机有无振铃。
如编码不正确请重复1、2步。
\说明：如按上操作，接到1分机为0101，2分机为0102，3分机为0103，4分机为0104。
1分机为编码时所输入的号码，2分机为编码时所输入的号码+1，3分机为编码时所输入的号码+2，4分机为编码时所输入的号码+3。
编自定义门牌号：如：用短路器把解码器的BM 插针1、2插上，在主机上输入“0 1 0 1”主机显示“yes”，“ 0 2 0 1”主机显示“yes”，“0 3 0 1”主机显示“yes”，“0 4 0 1”，主机显示“yes”，拔下短路器。
则接到1分机为0101，2分机为0201，3分机为0301，4分机为0401。
总的来说，连续编4次码，则4次输入的门牌号对应为1分机、2分机、3分机、4分机。
三、解码器接线解码器端口：电源——18V供电网线RJ-45接头排线示意图：编码——用于设置房号Array IN———接主机或上一解码器OUT端OUT——接下一解码器IN端1———接1分机2———接2分机3———接3分机4———接4分机解码器接线：用标准的网线两头压成标准的T568B的RJ-45接头。
分别和分机、解码器、主机连接即可。
下面是解码器图片和接线图。
接线图：1234OUT IN 1234OUT IN 网线解码器网线解码器网线分机网线主机解码器联网线注意事项1.适宜使用温度为0至50℃。
2.切勿用拳头或尖硬东西砸、碰、敲打此机，或拿此机敲打其它物品。
监控多路云台控制和解码器的接线方法所有的云台每一个都要接上一个解码器，每个解码器通过并接以后总的485线通过码转换器接入主机，每个解码器有相应的地址码。
然后通过监控软件控制就可以了。
顺便给你附个解码器的说明书，但是各个厂家的是不一样的哦初学者的问题，如2个云台的通信线并在一起，地址调成1、2号，波特率调一样，协议调一样。
在电脑的COM1口插个232转485无源码转换器。
在电脑屏幕启动云台调试软件或者采集卡软件，设置相关采集卡参数。
即可控制。
比较多地协议：PELC-P，PELC-D协议PELCO_D的居多波特率4800 9600居多先接线，按解码器上端口说明和云台端口说明，一一对照接好。
接好后通电自检一下。
看能不能动主机与解码器通调线，主机要接码转换器（232-485），线别接反了，tx-485a，rx-485b再解码器设置，对地址码、波特率、协议。
一定要有说明书。
搞错了挺烦的。
再根据你设置的参数，在软件里设置相应的地址码、波特率、协议基本上应差不多了如何设置云台地址码？云台的协议就是云台和操作系统进行交流的一种方式或者说是一种机器的语言,操作系统通过这一种语言对云台进行控制,解码器说明书：一、主要参数：1. RS485通迅，最远1200m ;2. 多种控制协议，（可以根据用户要求定做协议）;3. 体积：110×80×14mm ;4. 可以安装到7寸以上的室内外球机上;5. AC24V供电，适用于AC24V的球形云台;6. 内置10W开关模块电源，可提供DC12V／500mA稳压电源给摄像机供电;7. 可控制三可变镜头、全向云台和一组辅助开关。
二、协议设置：4位拔码开关ON＝1 OFF＝0序号协议拔码开关位置波特率适用范围备注0 PELCO-DPelcod-2400 派尔高系列／康银主机Hc-96001 HY9600 德加拉、康银系列2 VICON( surveyor99)4800 PICO2000系统唯康主机3 Kalatel(kdt-312) DCW06019600 卡拉特设备DCW系统DCW 系统4 DH大华/／KCL2400／19200 大华／凯创嵌入式KCL－19200DH－24005 NEOCAM9600 耐康姆系统6 PIH1016 (利凌)2400 利凌矩阵7 B019600 明景／维多8 PELCO-P9600 派尔高主机/德加拉主机9 HN-C9600 华南光电系列10 SAMSUNG9600 三星快球11 KODICOM –RX KRE-301RX9600 PICASO主机Kodicom主机增加光圈控制功能12 RM110／S16019600 诚丰系列/三乐系列13 红苹果9600 红苹果矩阵14 银信V1200／9600 银信矩阵地址码从0开始15 SANTACHI-450/9600卡拉特KDT348矩阵48009600/ 4800 三立矩阵卡拉特矩阵Kdt304 -4800注：KODICOM和PIACSO卡增加了控制光圈功能，详见底页说明。
（2）解码器接线方法图1.3.10 解码器接线图（3）解码器使用选择好解码器的工作电压（P/TVOLTAGE）,设置好解码器的地址（ID的１－８端子，地址为１－２５６），选择好解码器FUNCT中的１、２端子设定波特率，使解码器与控制设备之间有相同的数据传输速度，选择好解码器工作协议（FUNCT的３．４端子），并将通信控制线（４８５总线）与总线相连，解码器一方面可根据控制点发送过来的要求信号控制云台（up,down,left,right）的与镜头的电动变交（zoom,focus,iRis和镜头公共端LENSCOM）及摄象机动作,并将一定的回复信号返回给控制点；一方面将视频信号传送给控制点作监控等．同时解码器可提供摄象机电源（ＤＶ１２Ｖ，ＧＮＤ）和云台电源（Ｐ／ＴＶＯＬＴＡＧＥ），及交流２４Ｖ电源提供给交流的２４Ｖ的设备使用．此外还具有控制灯光．雨刷及镜头保护和自动匹配控制协议的功能，兼容多种控制协议．注意：１）当FUNCT中的３．４如拨成１．１，则拨ID为自检功能即控制云台的转动和像的清晰度，否则ID则表示解码器地址，当３．４都拨１时为自动匹配协议．２）通电后ＰＯＷＥＲ会一直亮，解码器接到正确的指令时，指示灯ＣＯＤＥ会快速闪烁，若无法控制云台及摄象机应先检查ＣＯＤＥ灯是否闪烁．３）解码器的ＤＡＴＡ＋与ＤＡＴＡ－两端之间需并接一个１２０欧的匹配电阻．４）注意云台的工电压，然后在解码器上选择相应的电压．（4）485通讯方式智能解码器采用RS485总线控制通讯方式，DA TA+、DATA-为信号端，G（GND）为屏蔽地。
标准RS485设备至智能解码器解码器之间采用二芯屏蔽双绞线连接，连接电缆的最远累加距离不超过15000米。
多个解码器连接最远一个解码器的DATA+、DA TA-两端之间并接一个120欧的匹配电阻。
架设通讯线时，应尽可能地避开高压线路或其它可能的干扰源。
矩阵主机等RS485设备通讯端口的D＋(DATA485＋)、D—(DATA485— )、G(GND)与智能图1.3.11 设备连接示意图注意：解码器DA TA＋、DATA—、GND、端子对应连接1.3.4 任务材料工具：涨塞、螺丝刀、改锥、小锤、电钻材料：各类镜头若干、彩色低照度摄像机一台、一体化摄像机一台；直流电源一个；视频线材若干、直流电源一个、监视器一台、支架、云台一台、解码器一台1.3.5 任务步骤摄像机镜头防护罩的安装1．摄像机、镜头的选择考虑到学校工业中心晚上没有灯光光线不充足仅监视景物的位置或移动，考虑使用低照度黑白摄像机；摄像范围局限在楼梯口较小的范围，选用定焦镜头。
2．摄像机、镜头、支架和防护罩的安装（1）拿出支架，准备好工具和零件：涨塞、螺丝、改锥、小锤、电钻等必要工具；按事先确定的安装位置，检查好涨塞和自攻螺丝的大小型号，试一试支架螺丝和摄像机底座的螺口是否合适，预埋的管线接口是否处理好，测试电缆是否畅通，就绪后进入安装程序。
（2）拿出摄像机和镜头，按照事先确定的摄像机镜头型号和规格，仔细装上镜头（红外摄像机和一体式摄像机不需安装镜头）。
安装镜头时，首先去掉摄像机及镜头的保护盖，然后将镜头轻轻旋入摄像机的镜头接口并使之到位。
对于自动光圈镜头，还应将镜头的控制线连接到摄像机的自动光圈接口上，对于电动两可变镜头或三可变镜头，只要旋转镜头到位，则暂时不需校正其平衡状态（只有在后焦聚调整完毕后才需要最后校正其平衡状态。
具体步骤如下：1）卸下镜头接口盖。
2）镜头安装：逆时针方向转动松开定位截距可调环上的一颗螺钉，然后将环按C 方向（逆时针）转动到底。
否则，在摄像机上安装镜头时，可能会对内部图像感应器或镜头造成损坏。
3）必须根据镜头的类型将镜头选择开关置于摄像机的一侧。
如果安装的镜头是DC 控制类型，则将选择开关置于“DC”，如果是视频控制类型，则切换到“VIDEO”。
4）根据镜头类型，旋转焦距调节螺丝调整焦距。
注意不要用手碰镜头和CCD，确认固定牢固后，接通电源，连通主机或现场使用监视器、小型视频机等调整好光圈焦距。
（3）拿出支架、涨塞、螺丝、改锥、小锤、电钻等工具，按照事先确定的位置，装好支架。
检查牢固后，将摄像机按照约定的方向装上；（确定安装支架前，先在安装的位置通电测试一下，以便得到更合理的监视效果）。
（4）如果在室外或室内灰尘较多，需要安装摄像机护罩，在第二步后，直接从这里开始安装护罩。
1）打开护罩上盖板和后挡板；2）抽出固定金属片，将摄像机固定好；3）将电源适配器装入护罩内；4）复位上盖板和后挡板，理顺电缆，固定好，装到支架上。
（5）把焊接好的视频电缆BNC插头插入视频电缆的插座内（用插头的两个缺口对准摄像机视频插座的两个固定柱，插入后顺时针旋转即可），确认固定牢固、接触良好，摄像机6个接线桩解释如下表：表1.3.1 摄像机接线桩定义表针号名称输入/输出注意1 DC电源接入输入12±0.5V2 接地（电源）3 键盘输入4 对焦（+：Near，-Far）输入(限制+3～13V,-3～13V)5 变焦（+：Tele,-Wide) 输入(限制+3～13V,-3～13V)6 公共（变焦，对焦的公共端）（6）将电源适配器的电源输出插头插入监控摄像机的电源插口，并确认牢固度。
（7）把电缆的另一头按同样的方法接入控制主机或监视器(视频机)的视频输入端口，确保牢固、接触良好。
（8）接通监控主机和摄像机电源，通过监视器调整摄像机角度到预定范围，并以并调整摄像机镜头的焦距和清晰度，进入录像设备和其他控制设备调整工序。
3.摄像机测试步骤测试摄像机主要测试晰度和色彩还原性、照度、逆光补偿，其次是测其球型失真、耗电量、最低工作电压。
下面介绍清晰度和色彩还原性以及照度、逆光补偿等指标的测试。
（1）清晰度的测试：多个摄像机进行测试时，应使用相同镜头，以测试卡中心圆出现在监视器屏幕的左右边为准，清晰准确的数出已给的刻度线，共10组垂直线和10组水平线，分别代表垂直清晰度和水平清晰度。
如垂直350线水平800线，最好用黑白监视器。
测试时可在远景物聚焦，也可边测边聚焦。
（2）彩色还原性的测试：测试此参数应选好的彩色监视器。
首先远距离观察人物、服饰，看有无颜色失真，拿色彩鲜明的物体对比，看摄像机反应灵敏度，拿彩色画册放在摄像机前，看画面勾勒得清晰程度，过淡或过浓，再次应对运动的彩色物体进行摄像，看有无彩色拖尾、延滞、模糊等。
测试条件如此摄像最代照度在50V时应在50+10V照度情况下测量，即每摄像机最代照度基础上加十伏，且光圈应保持最接近状态。
（3）照度：室内光照也可从最暗调至最明，测试时，摄像机光圈均开至最大时记录最低照度值，再把光圈打至最小，再记录最低照度值。
（4）逆光补偿：测试此参数有两种方法：一种是在暗室内，把摄像机前侧灯调至最亮时，然后在灯下方放置一图画或文字，把摄像机迎光摄像，看图像和文字能否看清，画面刺不刺眼，并调节拔档开关，看有无变化，哪种效果最好。
另一种是在阳光充足的情况下把摄像机向窗外照，此时看图像和文字能否看清楚。
（5）球型失真：看球型失真把测试卡置于摄像机前端使整个球体出现在屏幕上，看圆球形有无椭圆，把摄像机前移，看圆中心有无放大，再远距离测试边、角、框有无弧形失真等。
（6）耗电量：最低工作电压，使用万用表测量电流，使用小稳压器调节电压看。
安装云台解码器1．摄像机进行单体调试；2．阅读解码器说明书，画出云台、解码器、码转器接线图；3．云台和解码器接线（内置解码器不需要接线），检查解码器、云台设备是否正常；4．摄像机固定在云台上，并对摄像机和解码器接线；5．摄像机的视频输出连接到原有学校监控系统的视频线上；6．对解码器的拨码盘进行拨码，做解码器的自检实验；（内置解码器自动自检）7．解码器的通讯线与原有码转器的对应端子连接；8．云台、解码器故障处理方法（1）码转灯不闪：软件设置（灯不闪，码转换器未工作），软件中的解码器设置（解码器协议、COM口、波特率等）；或更换一个COM口。
（2）无法控制解码器：解码器中无继电器响声。
1）检查解码器是否供电；2）检查码转换器是否拔到了输出485信号；3）检查解码器协议是否设置正确；4）检查波特率设置是否与解码器符合，检查地址码设置与所选的摄像机是否一致；5）检查解码器与码转换器的接线是否接错；6）检查解码器工作是否正常：解码器断电一分钟后通电，是否有自检声；软件控制云台时，解码器的UP，DOWN，AUTO等端口与PTCOM口之间会有电压变化；7）检查解码器的保险管是否己烧坏。
（3）无法控制云台1）检查解码器工作是否正常；2）解码器的24V或220V供电端口电压是否输出正常；3）直接给云台的UP、DOWN、与PTCOM线进行供电，检查云台是否能正常工作；4）检查供电接口是否接错；5）检查电路是否接错（解码器为UP、DOWN等线与PTCOM直接给云台供电，各线与摄像机及云台各线直接连接就可以了；有的解码器为独立供电接口）；（4）云台控制的部分功能无法使用。
1）界面上无法操作：安装相应的云台控制补丁程序；2）点击时码转灯亮或解码器里面有继电器响，但部分功能无法控制：检查无法控制的功能部分接线是否正确，云台、镜头等设备是否完好、解码器功能端口是否有电压输出。
3）控制时云台动作不正常如出现转动无法停止情况，首先单独对该端口进行测试（直接向该端口通电，进行控制），如正常，则检查解码器对应的端口是否工作正常。
注意：提及解码器接线和调试情况，均指解码器外置情况。
1.3.6 问题讨论1．摄像机在整个监控系统中的地位和作用。
2．讨论内置解码器和外置解码器的优缺点。
3．外置解码器自检功能调试步骤。
1.3.7 课后习题1．调查目前市场上摄像机的应用情况。
2．解码器地址设置的作用。
