高中物理电学实验电表改装与校准专题练习(真题+模拟)电表改装与校准一、电表改装与校准1、某同学想要将内阻为98.5Ω、量程为100μA的电流表改装为欧姆表,并进行刻度和校准。
可用的器材有定值电阻R (阻值14 kΩ)、滑动变阻器R1(最大阻值1500 Ω)、滑动变阻器R2(最大阻值500 Ω)、电阻箱(0~.9 Ω)、干电池(E=1.5 V,r=1.5 Ω)、红、黑表笔和导线。
1)欧姆表设计将图a中的实物连线组成欧姆表。
欧姆表改装好后,滑动变阻器R接入电路的电阻应为14.5 kΩ;滑动变阻器选R1.2)刻度欧姆表表盘通过计算,对整个表盘进行电阻刻度,如图b所示。
表盘上a、b处的电流刻度分别为25和75,则a、b处的电阻刻度分别为7.25 kΩ、21.75 kΩ。
3)校准红、黑表笔短接,调节滑动变阻器,使欧姆表指针指向15 kΩ处;将红、黑表笔与电阻箱连接,记录多组电阻箱接入电路的电阻值及欧姆表上对应的测量值,完成校准数据测量。
若校准某刻度时,电阻箱旋钮位置如图c所示,则电阻箱接入的阻值为11.5 kΩ。
2、某同学想要将一量程为250 μA的微安表改装为量程为20 mA的电流表。
该同学测得微安表内阻为1200 Ω,经计算后将一阻值为R的电阻与该微安表连接,进行改装。
然后利用一标准毫安表,根据图a所示电路对改装后的电表进行检测(虚线框内是改装后的电表)。
1)连线根据图a和题给条件,将图b中的实物连线。
2)量程问题当标准毫安表的示数为16.0 mA时,微安表的指针位置如图c所示。
由此可以推测出所改装的电表量程不是预期值,而是25 mA。
3)问题原因产生上述问题的原因可能是R值计算错误,接入的电阻偏小。
4)改进方法要达到预期目的,无论测得的内阻值是否正确,都不必重新测量,只需要将阻值为R的电阻换为一个阻值为5R的电阻即可。
其中k=5.________Ω.2)现用一标准电压源对改装电压表的两个量程进行校准,校准时需选取的刻度为0.5 V、1.0 V、1.5 V、2.0 V、2.5 V、3.0 V.电池的电动势为1.5 V,内阻忽略不计.则滑动变阻器R 应选用最大阻值为________Ω的规格,R1R2R3中应选用阻值分别为________Ω、________Ω、________Ω的规格.3)若定值电阻R1因损坏而阻值变为无穷大,利用图中的电路可以判断出损坏的电阻.图中的d点应和接线柱________(填“b”或“c”)相连.判断依据是:__________________________________________________ ______________________.题目5:某同学改装和校准毫安表的电路图如图(a)所示,其中虚线框内是毫安表的改装电路。
高二物理电表改装1、一个电流表的满偏电压为U g ,内电阻为R g ,要把它改装成量程为nU g 的电压表,应在电流表上( )A 、串联一个nR g 的电阻B 、并联一个nR g 的电阻C 、串联一个(n-1)R g 的电阻D 、并联一个(n-1)R g 的电阻2、一电流表并联一个分流电阻后就改装成一个电流表,当把它和标准电流表串联后去测某电路中的电流时,发现标准表读数为1A 时,而改装表的读数为1.1A ,稍微偏大些,为了使它的读数准确,应( )A 、在原分流电阻上再并联一个较大的电阻B 、在原分流电阻上再串联一个较小的电阻C 、在原分流电阻上再串联一个较大的电阻D 、在原分流电阻上再并联一个较小的电阻3、一电流表的满偏电流Ig=1mA ,内阻为200Ω。
要把它改装成一个量程为0.5A 的电流表,则应在电流表上( )A .并联一个200Ω的电阻B .并联一个0.4Ω的电阻C .串联一个0.4Ω的电阻D .串联一个200Ω的电阻4、一个电流表的满偏电流Ig=1mA ,内阻Rg=500,要把它改装成一个量程为10V 的电压表,则应在电流表上( )A .串联一个10k Ω的电阻B .并联一个10k Ω的电阻C .串联一个9.5k Ω的电阻D .并联一个9.5k Ω的电阻5、图中的甲、乙两个电路,都是由一个灵敏电流计G 和一个变阻器R 组成,它们之中一个是测电压的电压表,另一个是测电流的电流表,那么以下结论中正确的是( )A .甲表是电流表,R 增大时量程增大B .甲表是电流表,R 增大时量程减小C .乙表是电压表,R 增大时量程减小D .上述说法都不对6、如图16 一个电流表的满刻度电流值I g = 0.6A ,面板如图所示,那么它每一小格所相应的电流是______mA ,指针现在的电流示数是______A 。
如果这个量程为0.6A 的电流表内阻R g =60Ω,要把这个电流表的量程扩大成 3A ,那么应该在R g 上______联一个电阻R s ,R s 的大小应是______Ω;并联R s 后,测某一电流,指针仍指到如图所示位置,则该电流是______A ,并联Rs 后,刻度盘上每一小格所代表的电流值是未并联Rs 前的______倍。
高考物理实验8、电表改装历年高考题1.(2019·新课标全国Ⅰ卷)某同学要将一量程为250 μA的微安表改装为量程为20 mA的电流表。
该同学测得微安表内阻为1 200 Ω,经计算后将一阻值为R的电阻与该微安表连接,进行改装。
然后利用一标准毫安表,根据图(a)所示电路对改装后的电表进行检测(虚线框内是改装后的电表)。
(1)根据图(a)和题给条件,将(b)中的实物连接。
(2)当标准毫安表的示数为16.0 mA时,微安表的指针位置如图(c)所示,由此可以推测出改装的电表量程不是预期值,而是。
(填正确答案标号)A.18 Ma B.21 mA C.25mA D.28 mA(3)产生上述问题的原因可能是。
(填正确答案标号)A.微安表内阻测量错误,实际内阻大于1200Ω B.微安表内阻测量错误,实际内阻小于1200ΩC.R值计算错误,接入的电阻偏小 D.R值计算错误,接入的电阻偏大(4)要达到预期目的,无论测得的内阻值是否正确,都不必重新测量,只需要将阻值为R的电阻换为一个阻值为kR的电阻即可,其中k= 。
解析:(1)电表改装时,微安表应与定值电阻R并联接入虚线框内,则实物电路连接如下图所示:(2)由标准毫安表与该装表的读数可知,改装后的电流表,实际量程被扩大的倍数为:n=16mA=100倍。
故当原微安表表盘达到满偏时,实际量程为:250×10―3×100=25mA,故本小160×10-3mA题选C;(3)根据ab,得:I=1g,改装后的量程偏大的原因可能是,原微安表内阻测量值偏小,即电表实际内阻R g真实值,大于1200Ω;或者因为定值电阻R的计算有误,计算值偏大,实际接入定值电阻R阻值偏小。
故本小题选AC;(4)由于接入电阻R时,改装后的表实际量程为25 mA,故满足I g R g=25―I g R;要想达到预期目的,即将微安表改装为量程为20 mA电流表,应满足I g R g=20―I g kR,其中I g=250μA=0.25mA,。
电表改装专题训练1、把电流表改装成电压表的实验中所用电流表G的满偏电流I g=200 μA,内阻估计在400~600 Ω之间。
(1)按图1测定电流表G的内阻R g,需要选用合适的器材,现有供选用的器材如下:A.滑动变阻器(阻值范围0~200 Ω)B.滑动变阻器(阻值范围0~1 750 Ω)C.电阻箱(阻值范围0~999 Ω)D.电阻箱(阻值范围0~99 999 Ω)E.电源(6 V,内阻不计)F.电源(12 V,内阻不计)按实验要求,R最好选用______,R 最好选用_____,E最好选用_____。
(填入选用器材的字母代号)(2)假定由上述步骤已测出电流表内阻R g=500 Ω,现在通过串联一个24.5 kΩ的电阻把它改装成为一个电压表,此电压表的量程为__________。
(3)图2是测定未知电阻R x的电路图,图3是电路中所需要的器材(虚线框内为上述已改装好的电压表),请按电路图画出连线,将所示器材接成实验电路。
(4)测量时,电流表的读数为0.20 A,而改装后的电压表的表头读数如图4所示,那么R x的阻值等于________Ω。
2、(多选)如图所示的甲、乙两个电路,都是由一个灵敏电流计G和一个变阻器R组成,它们之中一个是测电压的电压表,另一个是测电流的电流表,那么以下结论中正确的是( )A .甲表是电流表,R 增大时量程增大B .甲表是电流表,R 增大时量程减小C .乙表是电压表,R 增大时量程增大D .上述说法都不对3、电流表的内阻为g R 、满刻度电流为g I 。
那么以下结论中正确的是( ) ① 如并联一个阻值为n g R 的定值电阻,就可以改装为量程是n g I 的电流表②如串联一个阻值为n g R 的定值电阻,就可以改装为一个量程是(n +1)g I g R 的电压表 ③如并联一个阻值为g R /(n –1)的定值电阻,就可以改装为一个量程是n g I 的电流表 ④如串联一个阻值为g R /n 的定值电阻,就可以改装为一个量程是(n –1)g I g R 的电压表A .①③正确B .②④正确C .①④正确D .②③正确4、一灵敏电流计,允许通过的最大电流(满刻度电流)为A I g μ50=,表头电阻Ω=k R g 1,若改装成量程为I m =1 mA 的电流表,应并联的电阻阻值为_______Ω。
电表改装高中物理题
电表改装高中物理题
电表是一种用于测量电流的仪器,通常用于家庭和工业中。
在高中物理课程中,学生通常会学习电路和电流的概念。
为了加深学生对电表原理的理解,可以设计一道电表改装的物理题。
题目:电表改装
题目描述:
某实验室想要改装一台电表,使其能够测量交流电流的频率和相位差。
为了实现这个目标,他们在电表上添加了一个频率计和一个相位差测量器。
电表的原理是通过电流通过它的绕组,产生一个磁场,进而通过一个指针显示出电流大小。
当电流是直流时,指针会停在固定位置。
而改装后的电表增加了一个计数器和一个相位差测量器,可以测量交流电当前的频率和相位差。
改装后的电表的原理是,通过将交流电流分成两部分,一部分通过电表的绕组,产生磁场并使指针偏转,另一部分通过频率计和相位差测
量器进行测量。
题目要求:
1. 请说明为什么改装后的电表可以测量交流电流的频率和相位差。
2. 请解释改装后的电表的工作原理,并说明频率计和相位差测量器的工作原理。
3. 如果一台交流电源的频率为50 Hz,相位差为0度,则在改装后的电表上会显示什么数值?
扩展:
1. 可以要求学生通过计算和实验,验证改装后电表的准确性和灵敏度。
2. 可以让学生进一步思考,如果要测量交流电的电压,如何改装电表。
通过这道题目,学生不仅可以巩固对电流、交流电和频率的理解,还可以了解电表的工作原理和改装后的应用。
同时,通过扩展部分的要
求,可以培养学生的实验设计和创新思维能力。

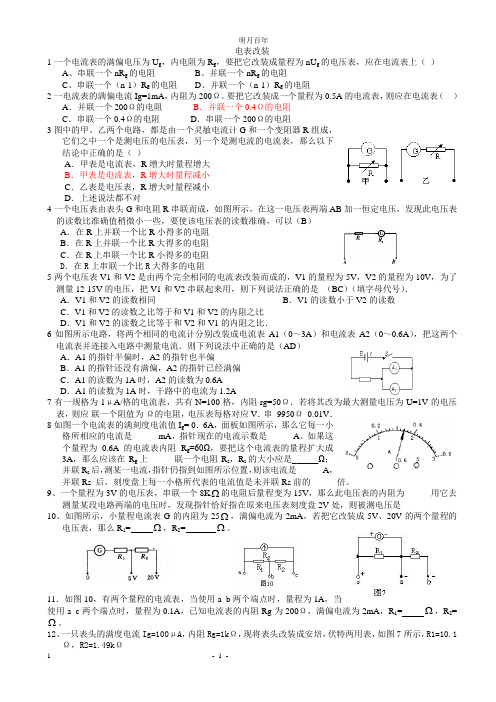

电表改装1一个电流表的满偏电压为U g,内电阻为R g,要把它改装成量程为nU g的电压表,应在电流表上()A、串联一个nR g的电阻B、并联一个nR g的电阻C、串联一个(n-1)R g的电阻D、并联一个(n-1)R g的电阻2一电流表的满偏电流Ig=1mA,内阻为200Ω。
要把它改装成一个量程为0.5A的电流表,则应在电流表()A.并联一个200Ω的电阻B.并联一个0.4Ω的电阻C.串联一个0.4Ω的电阻D.串联一个200Ω的电阻3图中的甲、乙两个电路,都是由一个灵敏电流计G和一个变阻器R组成,它们之中一个是测电压的电压表,另一个是测电流的电流表,那么以下结论中正确的是()A.甲表是电流表,R增大时量程增大B.甲表是电流表,R增大时量程减小C.乙表是电压表,R增大时量程减小D.上述说法都不对4一个电压表由表头G和电阻R串联而成,如图所示,在这一电压表两端AB加一恒定电压,发现此电压表的读数比准确值稍微小一些,要使该电压表的读数准确,可以(B)A.在R上并联一个比R小得多的电阻B.在R上并联一个比R大得多的电阻C.在R上串联一个比R小得多的电阻D.在R上串联一个比R大得多的电阻5两个电压表V1和V2是由两个完全相同的电流表改装而成的,V1的量程为5V,V2的量程为10V,为了测量12-15V的电压,把V1和V2串联起来用,则下列说法正确的是(BC)(填字母代号).A.V1和V2的读数相同B.V1的读数小于V2的读数C.V1和V2的读数之比等于和V1和V2的内阻之比D.V1和V2的读数之比等于和V2和V1的内阻之比.6如图所示电路,将两个相同的电流计分别改装成电流表A1(0~3A)和电流表A2(0~0.6A),把这两个电流表并连接入电路中测量电流.则下列说法中正确的是(AD)A.A1的指针半偏时,A2的指针也半偏B.A1的指针还没有满偏,A2的指针已经满偏C.A1的读数为1A时,A2的读数为0.6AD.A1的读数为1A时,干路中的电流为1.2A7有一规格为1μA/格的电流表,共有N=100格,内阻rg=50Ω.若将其改为最大测量电压为U=1V的电压表,则应联一个阻值为Ω的电阻,电压表每格对应 V.串9950Ω0.01V.8如图一个电流表的满刻度电流值I g= 0.6A,面板如图所示,那么它每一小格所相应的电流是______mA,指针现在的电流示数是______A。
999 R 电表的改装练习题基础过关: 如果某电流表内阻为R g Ω , 满偏电流为I guA , 要把它改装为一个UV 的电压表, 需要 _____ 联一个阻值为 _________________ Ω的电阻;如果要把它改装 为一个IA 的电流表, 则应____联一个阻值为 _________________ Ω的电阻. 1. 电流表的内阻是 R g =200Ω,满刻度电流值是 I g =500 微安培,现欲把这电流表改装成量程为 1.0V 的电压表,正确的方法是 [ ]A. 应串联一个 0.1Ω的电阻B .应并联一个 0.1Ω的电阻C .应串联一个 1800Ω的电阻D .应并联一个 1800Ω的电阻2. 磁电式电流表(表头)最基本的组成部分是磁铁和放在磁铁两极之间的线圈,由于线圈的导线很细,允许通过的电流很弱,所以在使用时还要扩大量程.已知某一表头 G ,内阻 R g =30 Ω,满偏电流 I g =5 mA ,要将它改装为量程为 0~3 A 的电流表,所做的操作是( )A .串联一个 570 Ω 的电阻B .并联一个 570 Ω 的电阻C .串联一个 0.05 Ω 的电阻D .并联一个 0.05 Ω 的电阻3. 如图 2-4-17 所示,甲、乙两个电路,都是由一个灵敏电流表 G 和一个变阻器 R 组成, 下列说法正确的是( )A. 甲表是电流表,R 增大时量程增大B. 甲表是电流表,R 增大时量程减小C. 乙表是电压表,R 增大时量程增大D. 乙表是电压表,R 增大时量程减小4. 用两只完全相同的电流表分别改装成一只电流表和一只电压 表 .将它们串联起来接入电路中,如图 2-4-21 所示,此时()A .两只电表的指针偏转角相同B .两只电表的指针都不偏转C .电流表指针的偏转角小于电压表指针的偏转角D .电流表指针的偏转角大于电压表指针的偏转角5. 已知电流表的内阻 R g =120 Ω,满偏电流 I g =3 mA ,要把它改装成量程是 6 V 的电压表, 应串联多大的电阻?要把它 改装成量程是 3 A 的电流表,应并联多大的电阻?6、用相同的灵敏电流计改装成量程为 3V 和 15V 两个电压表,将它们串联接人电路中,指针偏角之比为 ,读数之比 。
电表的改装1.电流表的内阻是R g =200Ω,满刻度电流值是I g =500微安培,现欲把这电流表改装成量程为1.0V 的电压表,正确的方法是 [ ]A .应串联一个0.1Ω的电阻B .应并联一个0.1Ω的电阻C .应串联一个1800Ω的电阻D .应并联一个1800Ω的电阻2.(2011年临沂高二检测)磁电式电流表(表头)最基本的组成部分是磁铁和放在磁铁两极之间的线圈,由于线圈的导线很细,允许通过的电流很弱,所以在使用时还要扩大量程.已知某一表头G ,内阻R g =30 Ω,满偏电流I g =5 mA ,要将它改装为量程为0~3 A 的电流表,所做的操作是( )A .串联一个570 Ω的电阻B .并联一个570 Ω的电阻C .串联一个0.05 Ω的电阻D .并联一个0.05 Ω的电阻3.如图2-4-17所示,甲、乙两个电路,都是由一个灵敏电流表G 和一个变阻器R 组成,下列说法正确的是( )A .甲表是电流表,R 增大时量程增大B .甲表是电流表,R 增大时量程减小C .乙表是电压表,R 增大时量程增大D .乙表是电压表,R 增大时量程减小4.用两只完全相同的电流表分别改装成一只电流表和一只电压表.将它们串联起来接入电路中,如图2-4-21所示,此时( )A .两只电表的指针偏转角相同B .两只电表的指针都不偏转C .电流表指针的偏转角小于电压表指针的偏转角D .电流表指针的偏转角大于电压表指针的偏转角5.(2011年黄冈高二检测)已知电流表的内阻R g =120 Ω,满偏电流I g =3 mA ,要把它改装成量程是6 V 的电压表,应串联多大的电阻?要把它改装成量程是3 A 的电流表,应并联多大的电阻?6、用相同的灵敏电流计改装成量程为3V 和15V 两个电压表,将它们串联接人电路中,指针偏角之比为______,读数之比________。
用相同电流计改装成0.6A 和3A 的两个电流表将它们并联接入电路中,指针偏角之比_______,读数之比_________.7.一只电流表,并联0.01Ω的电阻后,串联到电路中去,指针所示0.4A ,并联到0.02Ω的电阻后串联到同一电路中去(电流不变),指针指示0.6A 。
初中电表改装练习题在物理学中,学习电路是非常重要的一部分,而电表则是电路中常见的实验仪器之一。
通过电表可以测量电路中的电流、电压以及电阻等参数。
为了加深我们对电表的了解,下面将为大家带来一道初中电表改装练习题。
问题描述:小明想要将一个直流电流表改装成一个直流电压表,用于测量电路中的电压。
原直流电流表的量程为0-5A,小明希望改装后的直流电压表的量程为0-20V。
请问他应该如何改装?解答:在上述问题中,我们需要将一个原本用于测量电流的直流电表改装成一个用于测量电压的直流电表,并且要求改装后的电表量程为0-20V。
下面将会详细介绍改装的步骤。
步骤一:了解直流电表的原理在进行改装之前,我们需要了解直流电表的工作原理。
直流电表通过电流通过电表的线圈,在线圈中产生磁场,然后通过磁场与线圈中的铁芯产生力矩,使得指针进行偏转。
根据安培力的原理,力矩与电流成正比,即可以通过电流的大小来确定指针的偏转角度。
步骤二:设计电压分压电路由于电表的量程为0-20V,而直流电压的计量范围较大,因此需要通过设计电压分压电路来降低电压。
首先需要选择适合的电阻,使得在输入电压下,电压分压后的电压不超过5A电表的量程。
步骤三:连接电阻与电表根据设计的分压电路,将电阻和电表进行连接。
将分压电路的输入端与测量电压的电路连接,输出端与电表连接。
电压分压后的超出量程部分,将通过电阻进行消耗。
步骤四:调试与校准连接完毕后,通过连接一个已知电压的电源,并接入电路中,来进行调试和校准。
首先让电源输出一个已知电压,然后通过与改装后的电表进行对比,来确定指针的偏转角度与电压之间的关系。
通过逐渐调整电源的输出电压,观察电表的指针偏转情况,并将测量的电压值与电表指示的电压值进行对比,来进行校准。
步骤五:测试与使用经过校准后,我们可以使用改装后的直流电压表进行实际测量。
将待测电路的电压与改装后的电压表进行连接,通过观察电表指针的偏转,即可测量电压值。
综上所述,要将一个直流电流表改装成一个直流电压表,我们需要设计合适的电压分压电路,并通过与已知电压进行对比来进行调试和校准。
电表的改装
1.用两只完全相同的电流表分别改装成一只电流表和一只电压表。
将它们串联起来接入电路中,如图所示,此时:
A. 两只电表的指针偏转角相同
B. 两只电表的指针都不偏转
C. 电流表指针偏转角小于电压表指针的偏转角
D. 电流表指针偏转角大于电压表指针的偏转角
2.用两个相同的G 表改装成量程不同的电流表A 1和A 2,其中A 1的量程是A 2的2倍,现将它们接入电路,下列说法正确的是
A .若两表串联,则指针偏角12θθ<,两表示数相等
B .若两表串联,则指针偏角12θθ=,1A 示数大于2A 示数
C .若两表并联,则指针偏角12θθ=,两表示数相等
D .若两表并联,则指针偏角12θθ>,两表示数相等
3.两只电压表1V 和2V 是由完全相同的两只电流表改装而成的,1V 的量程为5V ,2V 的量程为15V 。
为了测量15
20V 的电压,我们把1V 和2V 串联起来,在这种情况下: A. 1V 和2V 的读数相同
B .1V 和2V 的指针偏转角相等
C .1V 和2V 的读数之比等于两只电压表的内阻之比
D .1V 和2V 的指针偏转角之比等于两只电压表的内阻之比
4.一电压表是由小量程电流表 G 与电阻R 串联而成,若在使用中发现此电压表的读数总比准确值小一些,那么采用下列哪种措施可加以改进( )
A 、在R 上串联一只比R 小得多的电阻
B 、在R 上串联一只比R 大得多的电阻
C 、在R 上并联一只比R 小得多的电阻
D 、在R 上并联一只比R 大得多的电阻
5.用两个相同的小量程电流表,分别改装成了两个量程不同的大量程电流表A1、A2,若把A1、A2分别采用并联或串联的方式接入电路,如图所示,则闭合电键后,下列有关电表的示数和电表指针偏转角度的说法正确的是( )
A. 图(a )中的A1,A2的示数相同
B. 图(a )中的A1,A2的指针偏角相同
C. 图(b )中的A1,A2的示数和偏角都不同
D. 图(b )中的A1,A2的指针偏角相同
6.如图所示甲、乙两个电路,都是由一个灵敏电流计G 和一个变阻器R 组成的电表,关于这两个电表的下列说法正确的是 ( )
A.表是安培表,R 增大时量程增大
B.甲表是安培表,R 增大时量程减小
C.乙表是伏特表,R 增大时量程增大
D.乙表是伏特表,R 增大时量程减小
7.一电压表由电流表G 与电阻R 串联而成,如图所示,若在使用中发现此电压表的读数总比准确值稍小一些,可以加以改正的措施是
A .在R 上串联一个比R 小得多的电阻
B .在R 上串联一个比R 大得多的电阻
C .在R 上并联一个比R 小得多的电阻
D .在R 上并联一个比R 大得多的电阻
8.如下图所示电路中,G 是电流表,R1、R2是两个可变电阻,调节可变电阻R1、R2,可以改变电流表G 的示数。
当MN 间的电压为6V 时,电流表的指针刚好偏转到最大刻度。
将MN 间的电压改为7V 时,若要电流表G 的指针仍偏转到最大
刻度,下列方法中一定可行的是
A .保持R1不变,增大R2
B .减小R1,增大R2
C .增大R1,减小R2
D .保持R2不变,减小R1
9.如图所示,将一个改装的电流表接入电路进行校准,发现待测表的读数比标准表的读数偏大一些,如表头的I G 是准确的,出现的误差可能是下述哪种原因引起的
①R G 的测量值比真实值偏大
②R G 的测量值比真实值偏小 ③所并联的R 并比公式G G G I R R I I '=-并
计算出的R 并′小 ④所并联的R 并比公式G G G I R R I I '=-并
计算出的R 并′大 以上判断正确的是
A .①③
B .②④
C .①④
D .②③ 【2019全国卷Ⅰ·23】某同学要将一量程为250 μA 的微安表改装为量程为20 mA 的电流表。
该同学测得微安表内阻为1 200 Ω,经计算后将一阻值为R 的电阻与该微安表连接,进行改装。
然后利用一标准毫安表,根据图(a )所示电路对改装后的电表进行检测(虚线框内是改装
后的电表)。
(1)根据图(a )和题给条件,将(b )中的实物连接。
(2)当标准毫安表的示数为16.0 mA 时,微安表的指针位置如图(c )所示,由此可以推测出改装的电表量程不是预期值,而是 。
(填正确答案标号)
A .18 Ma
B .21 mA
C .25mA
D .28 mA
(3)产生上述问题的原因可能是 。
(填正确答案标号)
A .微安表内阻测量错误,实际内阻大于1 200 Ω
B .微安表内阻测量错误,实际内阻小于1 200 Ω
C .R 值计算错误,接入的电阻偏小
D .R 值计算错误,接入的电阻偏大
(4)要达到预期目的,无论测得的内阻值是否正确,都不必重新测量,只需要将阻值为R 的电阻换为一个阻值为kR 的电阻即可,其中k = 。
【2012北京海淀】(2A )利用如图所示电路测量电流表内电阻R A ,该电流表量程为10mA ,内阻约为100Ω。
某同学设计的实验过程如下:
a .按电路图正确连接好电路,将滑动变阻器R 1的滑动头移到左端
b .闭合开关S 1和S 2并调节R 1,使电流表的指针指到满刻度
c .保持开关S 1闭合以及滑动变阻器R 1的滑动头位置不变,断开S 2,调整电阻箱R 2的阻值,使电流表的指针指到满刻度的一半
d .读出此时电阻箱R 2的阻值R 测,即为电流表内电阻的测量值 ①在备选的实验器材中,有两个滑动变阻器可供选择,它们的铭牌上分
别标有:
A .“200 Ω,1 A”
B .“10 Ω,2 A” 在保证各实验器材均能正常工作的前提下,为尽可能提高测量精度且便
于调节,滑动变阻器R 1应选用 。
(选填滑动变阻器铭牌前面的字母) ②用上述方法得到的电流表内电阻的测量值R 测 电流表内电阻的
真实值R 真。
(选填“大于”、“ 等于”或“小于”)
③若实验中测得的结果R 测=100Ω,要将这个电流表改装成量程为10V 的电压表,则应串联一个R 串= Ω的定值电阻。
④为了使上述根据R 测计算后改装的电压表能更准确地测量电压,下面四种做法中可行的是 。
(填写选项前的序号)
A .在R 串旁边再串联一个比R 串小得多的电阻
B .在R 串旁边再串联一个比R 串大得多的电阻
C .在R 串两端再并联一个比R 串小得多的电阻
D .在R 串两端再并联一个比R 串大得多的电阻
(2A )①B ;②大于;③900;④A
(2B )利用如图所示电路测量电流表A 1的内电阻R A ,该电流表量程为5mA ,内电阻约为100Ω,电路中标准电流表A 2的量程为10mA 。
某同学设计的实验过程如下:
图
a .按电路图正确连接好电路,将滑动变阻器R 1的滑动头移到左端,电阻箱R 2的阻值调到最大
b .闭合开关S 1,S 2掷向a ,调节R 1,使电流表A 1和电流表A 2的指
针均指到较大值的位置
c .保持开关S 1闭合以及滑动变阻器R 1的滑动头位置不变,将S 2掷向b ,调整电阻箱R 2的阻值,仍使电流表的指针指到原来的数值
d .读出此时电阻箱R 2的阻值R 测,即为电流表A 1内电阻的测量值
①在备选的实验器材中,有两个滑动变阻器可供选择,它们的铭牌上分别标有:
A .“500 Ω,1 A”
B .“20 Ω,2 A”
在保证各实验器材均能正常工作的前提下,为尽可能提高测量精度且便于调节,滑动变阻器R 1
应选用 。
(选填滑动变阻器铭牌前面的字母)
②用上述方法得到的电流表A 1内电阻的测量值R 测 电流表A 1内电阻的真实值R 真。
(选填“大于”、“ 等于”或“小于”)
③若实验中测得的结果R 测=100Ω,要将这个电流表改装成量程为5.0A 的电流表,则应并联一个R 并= Ω的定值电阻。
(2B )①B ;②等于;③0.10;
【2019全国Ⅲ卷·23】
某同学欲将内阻为98.5 Ω、量程为100 μA 的电流表
改装成欧姆表并进行刻度和校准,要求改装后欧姆表的
15 kΩ刻度正好对应电流表表盘的50 μA 刻度。
可选用的
器材还有:定值电阻R 0(阻值14 kΩ),滑动变阻器R 1(最
大阻值1 500 Ω),滑动变阻器R 2(最大阻值500 Ω),电
阻箱(0~99 999.9 Ω),干电池(E =1.5 V ,r =1.5 Ω),
红、黑表笔和导线若干。
(1)欧姆表设计
将图(a )中的实物连线组成欧姆表。
欧姆表改装好后,滑动变阻器R 接入电路的电阻应为__________Ω:滑动变阻器选__________(填“R 1”或“R 2”)。
(2)刻度欧姆表表盘
通过计算,对整个表盘进行电阻刻度,如图(b )所示。
表盘上a 、b 处的电流刻度分别为25和75,则a 、b 处的电阻刻度分别为__________、__________。
图 S 1
A 1
A 2
(3)校准
红、黑表笔短接,调节滑动变阻器,使欧姆表指针指向__________kΩ处;将红、黑表笔与电阻箱连接,记录多组电阻箱接入电路的电阻值及欧姆表上对应的测量值,完成校准数据测量。
若校准某刻度时,电阻箱旋钮位置如图(c)所示,则电阻箱接入的阻值为__________Ω。
