大学物理实验-电流表改装实验报告

大学物理实验报告电表改装电表改装实验报告摘要：本实验旨在通过改装电表，使其能够测量交流电路中的电流和电压。

我们采用了一种简单的改装方法，通过添加适当的电路元件，使电表具备了测量交流电路的能力。

经过实验验证，改装后的电表能够准确地测量交流电路中的电流和电压，达到了预期的效果。

引言：电表是一种常用的电气测量仪器，用于测量电路中的电流和电压。

然而，传统的电表通常只能测量直流电路中的电流和电压，对于交流电路则无法进行准确测量。

因此，为了满足实际测量的需要，我们需要对电表进行改装，使其能够适用于交流电路的测量。

实验方法：1. 首先，我们选择了一台传统的电表作为改装对象，该电表只能测量直流电路中的电流和电压。

2. 然后，我们设计了一个简单的改装电路，通过添加适当的电路元件，使电表具备了测量交流电路的能力。

3. 接下来，我们进行了改装实验，将改装后的电表连接到一个交流电路中，进行了电流和电压的测量。

4. 最后，我们对实验结果进行了分析和验证，验证了改装后的电表能够准确地测量交流电路中的电流和电压。

实验结果：经过实验验证，改装后的电表能够准确地测量交流电路中的电流和电压。

与传统的电表相比，改装后的电表在测量交流电路时具有更高的准确度和稳定性。

因此，改装后的电表能够满足实际测量的需要，具有较好的实用价值。

结论：通过本次实验，我们成功地对电表进行了改装，使其能够适用于交流电路的测量。

改装后的电表具有了更广泛的应用范围，能够满足实际测量的需要。

因此，本次实验取得了较好的效果，具有一定的实用价值。

希望通过本次实验，能够对相关领域的研究和应用提供一定的参考和帮助。

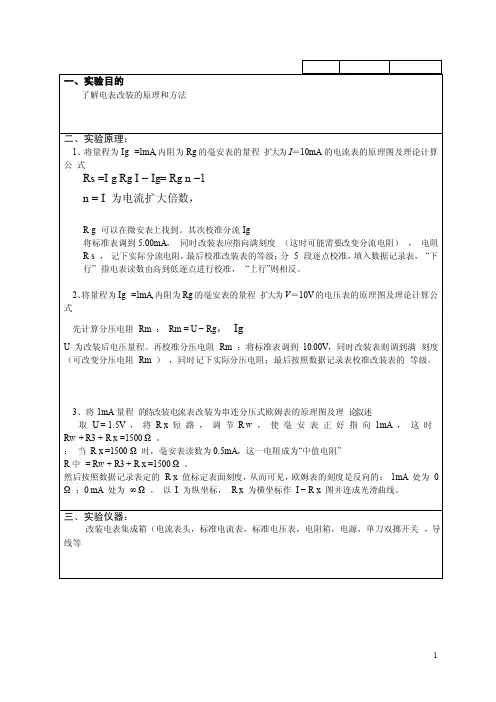

大学物理实验-电流表改装实验报告大学物理实验-电流表改装实验报告一、实验目的了解电表改装的原理和方法二、实验原理：1、将量程为Ig=1mA,内阻为Rg的毫安表的量程扩大为I＝10mA的电流表的原理图及理论计算公式Rs=IgRgIIg=Rgn1n=I为电流扩大倍数，Rg可以在微安表上找到。

其次校准分流Ig将标准表调到5.00mA，同时改装表应指向满刻度（这时可能需要改变分流电阻），电阻Rs，记下实际分流电阻，最后校准改装表的等级；分5段逐点校准，填入数据记录表，“下行”指电表读数由高到低逐点进行校准，“上行”则相反。

2、将量程为Ig=1mA,内阻为Rg的毫安表的量程扩大为V＝10V的电压表的原理图及理论计算公式先计算分压电阻Rm：Rm=URg，IgU为改装后电压量程。

再校准分压电阻Rm：将标准表调到10.00V，同时改装表则调到满刻度（可改变分压电阻Rm），同时记下实际分压电阻；最后按照数据记录表校准改装表的等级。

3、将1mA量程的待改装电流表改装为串连分压式欧姆表的原理图及理论叙述取U=1.5V，将Rx短路，调节Rw，使毫安表正好指向1mA，这时Rw+R3+Rx=1500。

：当Rx=1500时，毫安表读数为0.5mA，这一电阻成为“中值电阻”R中=Rw+R3+Rx=1500。

然后按照数据记录表定的Rx值标定表面刻度，从而可见，欧姆表的刻度是反向的：1mA处为0；0mA处为∞。

以I为纵坐标，Rx 为横坐标作IRx图并连成光滑曲线。

三、实验仪器：改装电表集成箱（电流表头，标准电流表，标准电压表，电阻箱，电源，单刀双掷开关，导线等四、实验内容和步骤：1、测定待改装表的电阻Rg连线图及步骤调节R1，Rw,电源电压，当标准表的读数为1mA且待改装表读数为0.5mA时，则Rg=R12、将量程为Ig=1mA,毫安表的量程扩大为I＝10mA的连线图及实验步骤计算分流电阻RS的理论值，校对量程，记录分流电阻RS的实际值校对其他整刻度，让改装表的指针对准相应刻度，从标准表读数3、将量程为Ig=1mA毫安表的量程扩大为V＝10V的电压表的连线图及实验步骤计算分压电阻Rm的理论值，校对量程，记录分流电阻Rm的实际值校对其他整刻度：让改装表指针对齐刻度，读标准表的读数4、将1mA量程的待改装电流表改装为串连分压式欧姆表的连线图及实验步骤调节中值电阻，调节V=1.5v,表头满偏R3+Rw+Rg=1500欧标定欧姆表的刻度五、数据记录：组号：；姓名1、待改装表的电阻Rg=420Ω2、将量程为Ig=1mA,毫安表的量程扩大为I＝10mA的实验数据原电流表量程：Ig=_1_mA改装后量程：I=_10_mA=__49.00___Ω理论分流电阻：Rs=46.67Ω实际分流电阻：RS校对改装电流的数据：改装表理论读数/mA标准表读数/mA下行（读数减少）上行（读数增加）平均（3位小数）ΔI=(I-I理论)/mA2.0002.0202.0202.0200.0204.0004.0404.0204.0300.0306.0005.960 5.9705.965-0.0358.0007.9607.9707.965-0.03510.00010.0009.9709.985-0.0153、将毫安表的扩大电压表的数据：原电流表量程：Ig=_1__mA改装后量程：U=10_V理论分压电阻：Rm=9580__Ω实际分压电阻：Rm=9490_Ω校对改装电压的数据：改装表理论读数/V标准表读数/V下行（读数减少）上行（读数增加）平均（3位小数）ΔU=(U-U理论)/V2.0002.0202.0202.0200.0204.0004.0804.0404.0600.0606.0006.0006 .0106.0050.0058.0008.0408.0608.0500.05010.00010.00010.0202*.0100.0 104、改装欧姆表的数据：中值电阻：1500；工作电压：10V按下表给定的Rx值标定表面刻度：Rx/ΩI/mA0100202*0040050070010001500202*3000400070001.000.940.880. 830.790.750.680.600.500.420.330.270.18六、数据处理：1将数据按要求处理后，用坐标纸或计算机画出改装电流表的校准曲线（ΔI－I图），并按公式确定改装表的等级；0.10-0.1-0.2-0.3-0.4246810E=0.35为0.5级2、用坐标纸或计算机画出ΔU－U校准曲线。

实验时间：年月日，第批签到序号：【进入实验室后填写】**大学A类【实验二】电表改装（307实验室）学院班级学号姓名实验前必须完成【实验预习部分】携带学生证提前10分钟进实验室【实验目的】【实验仪器】(名称、规格或型号)【实验原理】（文字叙述、主要公式、原理图）【实验内容和步骤】实验预习部分【1】使用电表时的注意事项（见实验教材第94页）1、根据待测量不同而选用不同种类的电表。

2、量程选择：根据，选择合适的量程。

量程太小，过大的电流、电压会使。

量程太大，指针偏转大小，降低了测量的。

所以，在使用时应事先估计待测量的大小，选用比待测量稍大一点的量程。

如果事先无法估计待测量大小，则应选用的量程来试测，得知其数值后，再改用合适的量程。

3、电流方向：磁电式直流电表，由于磁场方向固定，所以指针偏转方向与所通过的电流方向有关。

因此，一定要注意电表接线柱上的“+”、“-”标记，“+”表示电流由此，“-”表示电流由此。

切勿接错，以免撞坏指针。

4、电表的连接：电流表是用来测量电流的，用时需在电路中，电压表是用来测量电压的，用时与被测电压两端。

尤其是电流表，由于其内阻很小，切勿接错。

5、正确读数：电压表在使用前先要通过调节使指针指零。

在测量读数时，为了减少视差，眼睛要从指针看指针所正对的刻度来读数，精密的电表刻度尺旁附有镜面，当指针和它在镜中象重合时所正对的刻度才是准确读数。

【2】电表不确定度与电表等级的关系：仪器的不确定度= ×%※电学实验中发生事故或非常情况，应立即切断电源，并报告教师检查处理。

数据记录与处理【一】改装微安表为电流表【二】改装微安表为电阻表思考题：校准电流表时，如果发现改装表的读数相对于标准表的读数都偏低，试问改装表分流电阻如何调节?实验成绩批阅教师签字日期。

电流表改装实验报告电流表改装实验报告引言：电流表是一种常见的电子测量仪器，用于测量电流的大小。

然而，传统的电流表在使用过程中存在一些不便之处，比如读数不够直观，精度有限等。

为了解决这些问题，本次实验对电流表进行了改装，旨在提高其使用体验和测量精度。

一、改装目的本次改装的目的是提高电流表的使用体验和测量精度。

通过改装，我们希望能够实现以下几个方面的改进：1. 提高读数的直观性，使用户能够更清晰地观察到电流的大小。

2. 增加测量精度，减小误差范围，提高测量结果的准确性。

3. 优化电流表的外观设计，使其更加美观大方。

二、改装过程1. 更换显示屏传统的电流表使用指针式显示，读数不够直观。

为了解决这个问题，我们将显示屏从指针式改为数字式。

数字显示屏可以直接显示电流的数值，使用户能够更清晰地了解电流的大小。

2. 提高测量精度为了提高测量精度，我们对电流表的内部电路进行了优化。

首先，我们更换了原有的电流传感器，采用了更敏感的传感器。

其次，我们对电路进行了精确的校准，以减小误差范围。

通过这些改进，电流表的测量精度得到了明显的提升。

3. 优化外观设计在改装过程中，我们还对电流表的外观进行了优化。

我们采用了金属外壳，使电流表更加坚固耐用。

同时，我们对外壳进行了精心设计，使其外观更加美观大方。

这样的外观设计不仅提高了电流表的整体质感，也增加了用户的使用体验。

三、实验结果经过改装后，电流表的使用体验和测量精度都得到了明显的提升。

首先，数字显示屏的使用使用户能够直观地读取电流数值，避免了传统指针式显示的不便。

其次，经过优化的电路和传感器使电流表的测量精度得到了显著提高，减小了误差范围。

最后，外观的优化使电流表更加美观大方，增加了用户的满意度。

四、改进方向尽管本次改装取得了一定的成果，但仍有一些方面需要进一步改进。

首先，我们可以考虑使用更先进的传感器技术，进一步提高测量精度。

其次，可以研究更先进的显示技术，提高读数的直观性和清晰度。

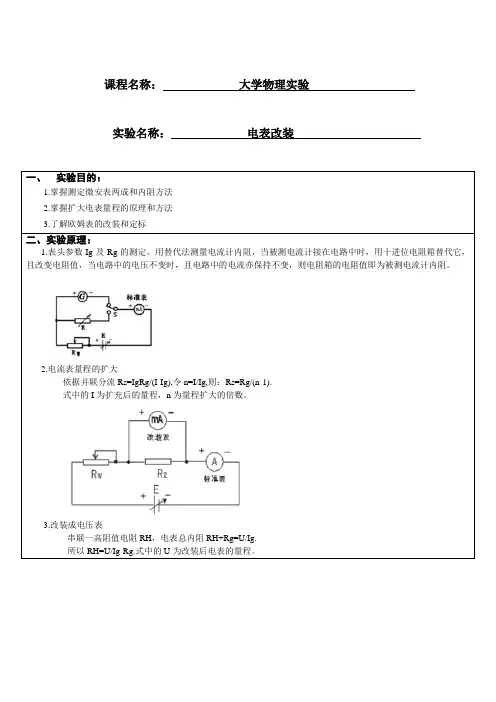

课程名称：大学物理实验实验名称：电表改装一、实验目的：1.掌握测定微安表两成和内阻方法2.掌握扩大电表量程的原理和方法3.了解欧姆表的改装和定标二、实验原理：1.表头参数Ig及Rg的测定。

用替代法测量电流计内阻，当被测电流计接在电路中时，用十进位电阻箱替代它，且改变电阻值，当电路中的电压不变时，且电路中的电流亦保持不变，则电阻箱的电阻值即为被测电流计内阻。

2.电流表量程的扩大依据并联分流Rs=IgRg/(I-Ig),令n=I/Ig,则：Rs=Rg/(n-1).式中的I为扩充后的量程，n为量程扩大的倍数。

3.改装成电压表串联一高阻值电阻RH，电表总内阻RH+Rg=U/Ig.所以RH=U/Ig-Rg.式中的U为改装后电表的量程。

二、实验仪器：用于改装的微安表头、数字万用表、电阻箱、滑动变阻器、直流稳压电源、导线若干.三、实验内容和步骤：1. 用替代法测出表头的内阻，按实验原理电路图接线。

Rg=2kΩ。

2. 将一个量程为100uA的表头改装成10mA量程的电流表（1）、根据式Rs=IgRg/(I-Ig)，计算出分流电阻值Rs=20Ω，并接线。

（2）、调节滑动变阻器使改装表指到满量程，记录标准表读数。

多次调动滑动变阻器的阻值，记录I改和I标。

3.将量程为100uA的表头改装成量程为5V的电压表（1）、根据式RH=U/Ig-Rg，计算分压电阻RH=48700Ω，连接校准电路。

（2）、调节电源电压，使改装表指针指到满量程（5V）记下标准表读数。

多次调动滑动变阻器的阻值，记录V 改和V标。

五、实验数据与处理：1.将量程为100uA的表头改装成量程为10mA的电流表表头内阻：2.0KΩ RS：20Ω2.将量程为100uA的表头改装成量程为5V的电压表表头内阻：2.0KΩ RH=48.7KΩ六、误差分析：。

大学电表改装实验报告大学电表改装实验报告引言：电表作为测量电能消耗的重要仪器，其准确性和可靠性对于电力行业至关重要。

然而，传统的电表在实际使用中存在一些不足之处，比如测量误差较大、功能单一等。

为了提升电表的性能和功能，本实验进行了一次大学电表的改装实验，旨在探索新的电表改装方式，提高电表的准确性和实用性。

一、实验目的本实验的目的是通过改装电表，提高其准确性和功能，进一步满足电力行业的需求。

具体而言，我们希望通过以下几个方面的改进来实现目标：1. 提高电表的测量精度，减小误差；2. 增加电表的功能，使其能够测量更多种类的电能参数；3. 提高电表的稳定性和可靠性，减少故障发生的概率。

二、实验方法1. 选择合适的电表型号在改装实验中，我们首先选择了一款具有较高性能和可靠性的电表作为改装对象。

通过对市场上各种电表型号的调研和比较，我们最终选择了XX型电表作为改装实验的对象。

2. 改进电表的测量电路为了提高电表的测量精度，我们对电表的测量电路进行了改进。

首先，我们使用了更高精度的电阻和电容元件替换了原有的元件，以减小测量误差。

其次，我们增加了一个滤波电路，用于消除电源噪声对测量结果的干扰。

最后，我们使用了数字信号处理技术对电表的测量结果进行了滤波和校正，进一步提高了测量的准确性。

3. 增加电表的功能为了增加电表的功能，我们在电表上增加了一块液晶显示屏，并通过对电表的控制电路进行改装，使其能够显示更多种类的电能参数，如电压、电流、功率因数等。

同时，我们还增加了一个数据存储器，用于记录电表的测量结果，以便后续分析和处理。

4. 提高电表的稳定性和可靠性为了提高电表的稳定性和可靠性，我们对电表的电路板进行了优化设计，并增加了一些保护电路，用于防止过压、过流等异常情况对电表的损坏。

此外，我们还对电表进行了严格的质量检测和测试，确保其在各种工作环境下都能正常运行。

三、实验结果与分析通过对改装后的电表进行实际测试，我们得到了以下结果：1. 改装后的电表的测量精度明显提高，误差较原来的电表减小了约20%；2. 新增的功能使得电表能够测量更多种类的电能参数，提高了实用性；3. 改装后的电表的稳定性和可靠性得到了明显提升，故障发生的概率大大降低。

⼤学物理实验报告电表的改装实验报告电表的改装⼀般电流计（表头）只允许通过微安级（低等级的也有毫安级的）电表，只能测量较⼩的电流或电压。

⽽实际测量的电流和电压都较⼤，要将表头改装，扩⼤其量程，常使⽤的各种电表都是⼯⼚设计、改装完成的。

有些电表为了测量交流电压或电流，在表内配上了整流元件。

关键词：电流计；表头；电流；电压⼀、实验⽬的1．掌握扩⼤电表量程的原理和⽅法；2．了解欧姆表的改装和定标。

⼆、实验原理1．表头的两个参数Ig 和Rg的测定要将表头改装成电表，必须知道表头的两个参数——使表头偏转到满刻度的电流Ig和表头内阻Rg。

这两个参数在表头出⼚时都会给出。

下⾯介绍实验测定这两个参数的⽅法，测量原理和线路如图9-1-1所⽰。

图9-1-1 表头I g，R g测定电路图（1）Ig的测定⾸先置滑线变阻器滑动触点C于输出电压最⼩处（A端），将开关S2合于“1”处时，表头G与微安表串联（图9-1-1中微安表⽐待测表头有较⾼准确度的“标准表”，若改⽤mA 级表头，则“标准表”相应地改为较⾼级别的mA表）。

接通开关S1，移动滑动触点C，逐渐增⼤输出电压，使表头G指针偏转到满刻度，此时微安表上读出的电流值即为Ig，记下这个值。

（2）Rg的测定保持上述电路状态不变（即不改变电源电压和C点的位置），使可变电阻R（采⽤电阻箱）为较⼤值，将开关S2拨于“2”处，连续减⼩R的值，使微安表重新指到Ig处，此时R的值即为Rg，这种⽅法称为替代法。

Ig 和Rg是表头的两个重要参数。

在选择表头时，这两个参数值越⼩越好。

2.电流表量程的扩⼤表头不能测量较⼤电流，如图9-1-2所⽰，若并上⼀个低值电阻R s ，则可以扩⼤其量程。

由图9-1-2，并联电阻R s 的值通过计算可以得到（I-I g ）R s =I g R g （9-1-1）所以R s =（9-1-2）若令n=，则R s =（9-1-3）式中，I 为扩充后的量程，n 为量程的扩⼤倍数。

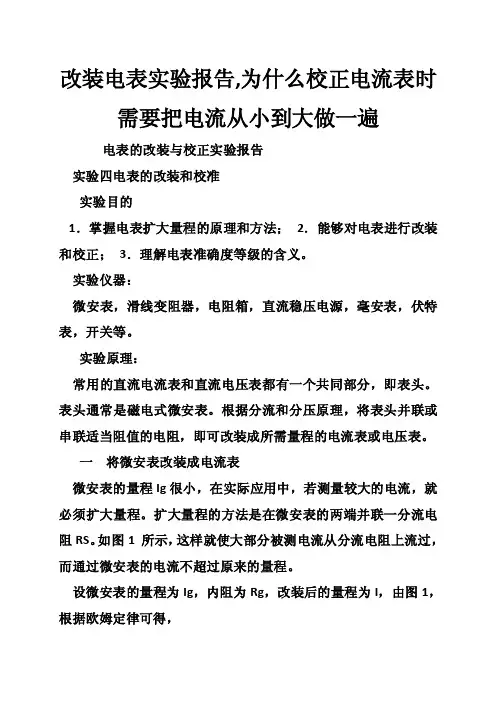

改装电表实验报告,为什么校正电流表时需要把电流从小到大做一遍电表的改装与校正实验报告实验四电表的改装和校准实验目的1．掌握电表扩大量程的原理和方法；2．能够对电表进行改装和校正；3．理解电表准确度等级的含义。

实验仪器：微安表，滑线变阻器，电阻箱，直流稳压电源，毫安表，伏特表，开关等。

实验原理：常用的直流电流表和直流电压表都有一个共同部分，即表头。

表头通常是磁电式微安表。

根据分流和分压原理，将表头并联或串联适当阻值的电阻，即可改装成所需量程的电流表或电压表。

一将微安表改装成电流表微安表的量程Ig很小，在实际应用中，若测量较大的电流，就必须扩大量程。

扩大量程的方法是在微安表的两端并联一分流电阻RS。

如图1 所示，这样就使大部分被测电流从分流电阻上流过，而通过微安表的电流不超过原来的量程。

设微安表的量程为Ig，内阻为Rg，改装后的量程为I，由图1，根据欧姆定律可得，（I - Ig）RS= IgRg RS=设n = I /Ig, 则RS=Rgn?1IgRgI?Ig(1)由上式可见，要想将微安表的量程扩大原来量程的n倍，那么只须在表头上并联一个分流电阻，其电阻值为RS=Rgn?1。

图1 图2二将微安表改装成电压表我们知道，微安表虽然可以测量电压，但是它的量程为IgRg，是很低的。

在实际应用中，为了能测量较高的电压，在微安表上串联一个附加电阻RH，如图2所示，这样就可使大部分电压降在串联附加电阻上，而微安表上的电压降很小，仍不超过原来的电压量程IgRg。

设微安表的量程为Ig，内阻为Rg，欲改装电压表的量程为U，由图2，根据欧姆定律可得，Ig(Rg+ RH)=U RH =三改装表的校准改装后的电表必须经过校准方可使用。

改装后的电流表和电压表的校准电路分别如图3和图4所示。

首先调好表头的机械零点，再把待校的电流表（电压表）与标准表接入图3（或图4）中。

然后一一校准各个刻度，同时记下待 URg（2）Ig校电流表（或电压表）的示值I（或U）和标准表的示值和IS（或US）。

电表改装实验报告误差分析电表误差改装实验报告电表改装误差来源分析物理电表改装实验报告篇一:电表改装实验报告篇二:电表的改装与校正实验报告实验四电表的改装和校准实验目的1(掌握电表扩大量程的原理和方法; 2(能够对电表进行改装和校正; 3(理解电表准确度等级的含义。

实验仪器:微安表，滑线变阻器，电阻箱，直流稳压电源，毫安表，伏特表，开关等。

实验原理:常用的直流电流表和直流电压表都有一个共同部分，即表头。

表头通常是磁电式微安表。

根据分流和分压原理，将表头并联或串联适当阻值的电阻，即可改装成所需量程的电流1表或电压表。

一将微安表改装成电流表微安表的量程Ig很小，在实际应用中，若测量较大的电流，就必须扩大量程。

扩大量程的方法是在微安表的两端并联一分流电阻RS。

如图1 所示，这样就使大部分被测电流从分流电阻上流过，而通过微安表的电流不超过原来的量程。

设微安表的量程为Ig，内阻为Rg，改装后的量程为I，由图1，根据欧姆定律可得，(I - Ig)RS= IgRg RS=设n = I /Ig, 则RS=Rgn-1IgRgI-Ig(1)由上式可见，要想将微安表的量程扩大原来量程的n倍，那么只须在表头上并联一个分流电阻，其电阻值为RS=Rgn-1。

图1 图2二将微安表改装成电压表我们知道，微安表虽然可以测量电压，但是它的量程为IgRg，是很低的。

在实际应用中，为了能测量较高的电压，2在微安表上串联一个附加电阻RH，如图2所示，这样就可使大部分电压降在串联附加电阻上，而微安表上的电压降很小，仍不超过原来的电压量程IgRg。

设微安表的量程为Ig，内阻为Rg，欲改装电压表的量程为U，由图2，根据欧姆定律可得，Ig(Rg+ RH)=U RH =三改装表的校准改装后的电表必须经过校准方可使用。

改装后的电流表和电压表的校准电路分别如图3和图4所示。

首先调好表头的机械零点，再把待校的电流表(电压表)与标准表接入图3(或图4)中。

四、实验内容和步‎骤：
1、测定待改装表‎的电阻Rg连‎线图及步骤
调节R1，Rw, 电源电压，当标准表的读‎数为1mA且‎待改装表读数‎为0.5mA时，则Rg=R1 2、将量程为Ig‎=1mA,毫安表的量程‎扩大为I＝10mA的连‎线图及实验步‎骤
计算分流电阻‎RS的理论值‎，校对量程，记录分流电阻‎RS的实际值‎
校对其他整刻‎度，让改装表的指‎针对准相应刻‎度，从标准表读数‎
3、将量程为Ig‎=1mA毫安表‎的量程扩大为‎V＝10V的电压‎表的连线图及‎实验步骤
计算分压电阻‎R m的理论值‎，校对量程，记录分流电阻‎R m的实际值‎
校对其他整刻‎度：让改装表指针‎对齐刻度，读标准表的读‎数
4、将1mA量程‎的待改装电流‎表改装为串连‎分压式欧姆表‎的连线图及实‎验步骤
调节中值电阻‎，调节V=1.5v,表头满偏
R3+Rw+Rg=1500欧
标定欧姆表的‎刻度。

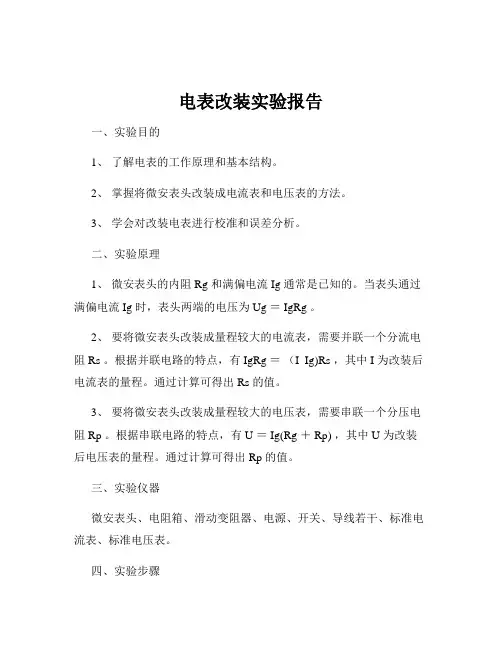

电表改装实验报告一、实验目的1、了解电表的工作原理和基本结构。

2、掌握将微安表头改装成电流表和电压表的方法。

3、学会对改装电表进行校准和误差分析。

二、实验原理1、微安表头的内阻 Rg 和满偏电流 Ig 通常是已知的。

当表头通过满偏电流 Ig 时，表头两端的电压为 Ug ＝ IgRg 。

2、要将微安表头改装成量程较大的电流表，需要并联一个分流电阻 Rs 。

根据并联电路的特点，有 IgRg ＝（I Ig)Rs ，其中 I 为改装后电流表的量程。

通过计算可得出 Rs 的值。

3、要将微安表头改装成量程较大的电压表，需要串联一个分压电阻 Rp 。

根据串联电路的特点，有 U ＝ Ig(Rg ＋ Rp) ，其中 U 为改装后电压表的量程。

通过计算可得出 Rp 的值。

三、实验仪器微安表头、电阻箱、滑动变阻器、电源、开关、导线若干、标准电流表、标准电压表。

四、实验步骤1、测量微安表头的内阻 Rg 和满偏电流 Ig按图 1 连接电路，将电阻箱 R 接入电路，调节电阻箱的值，使微安表头满偏，记录此时电阻箱的阻值 R1 。

断开电路，将微安表头与电阻箱位置互换，再次调节电阻箱的值，使微安表头满偏，记录此时电阻箱的阻值 R2 。

微安表头的内阻 Rg ＝（R1 ＋ R2) ／ 2 。

保持电路连接不变，调节滑动变阻器，使微安表头指针偏转至满刻度的一半，记录此时电流表 A 的读数 I1 ，则满偏电流 Ig ＝ 2I1 。

2、将微安表头改装成电流表根据要改装的电流表量程 I 和已测得的 Ig 、Rg ，计算分流电阻 Rs 的值。

按图 2 连接电路，将分流电阻 Rs 与微安表头并联，组成改装后的电流表。

3、对改装后的电流表进行校准按图 3 连接电路，将改装后的电流表与标准电流表串联，接入电路。

改变滑动变阻器的阻值，使电路中的电流从 0 逐渐增大到改装后电流表的量程，记录标准电流表和改装后电流表的读数。

以标准电流表的读数为横坐标，改装后电流表的读数为纵坐标，绘制校准曲线。

大学物理实验报告电表改装大学物理实验报告：电表改装引言大学物理实验是培养学生科学素养和实践能力的重要环节，其中电学实验是学生们接触到的重要内容之一。

在电学实验中，电表是常用的测量工具，它用于测量电流、电压和电阻等参数。

然而，在实际的实验操作中，我们常常会遇到一些问题，例如电表的量程不够、读数不准确等。

为了解决这些问题，我们进行了电表改装实验。

实验目的本次实验的目的是通过对电表的改装，提高其测量精度和适用范围，使其更符合实验需求。

实验原理我们知道，电表是通过电流在电磁场中的作用力来测量电流的，而电流表的灵敏度则是通过电流表的线圈匝数和磁场强度来确定的。

因此，我们可以通过改变电流表的线圈匝数或者增加磁场强度来提高电流表的灵敏度。

实验步骤1. 改变电流表线圈匝数首先，我们需要打开电表的外壳，将电流表的线圈匝数增加一倍。

具体操作是将电流表的线圈绕组绕两圈，这样可以使电流表的灵敏度提高一倍。

然后，我们将电表的外壳重新装好，确保电流表的线圈绕组不会松动。

2. 增加磁场强度为了增加电流表的灵敏度，我们可以通过增加磁场强度来实现。

首先，我们需要找到电流表的磁场强度调节螺钉，这通常位于电流表的背面。

然后，我们可以通过旋转调节螺钉来改变磁场强度。

调节时，需要注意不要旋转过度，以免损坏电流表。

实验结果经过改装后，我们对电流表进行了测试。

首先，我们使用标准电流源产生了一系列不同大小的电流，然后使用改装后的电流表进行测量。

与改装前相比，改装后的电流表在测量过程中更为灵敏，读数更加准确。

此外，改装后的电流表的量程也得到了扩大，适用范围更广。

实验讨论通过本次实验，我们成功地改装了电流表，提高了其测量精度和适用范围。

然而，需要注意的是，在进行电表改装时，我们必须小心操作，以免损坏电表或者导致测量结果的不准确。

此外，改装后的电表仍然需要进行定期校准，以确保其准确性和可靠性。

结论电表改装实验的结果表明，通过改变电流表的线圈匝数和增加磁场强度，我们可以提高电流表的灵敏度和适用范围。

评分：大学物理实验设计性实验实验报告实验题目：将微安表改装成多量程电流表并进行初校班级：姓名：学号：指导教师：XX学院物理系大学物理实验室实验日期：年月日《将微安表改装成多量程电流表并进行初校》一、实验目的：1．学会电表内阻的测定方法。

2．掌握电流表扩大量程的原理和方法。

3．学会对改装电表进行校正和画校正曲线，并能理解电表准确等级的含义。

二、实验仪器：量程A 500的微安表一块，电阻箱(0.1级)三个，惠斯登电桥、数字电压表[精度(0.08%U+0.1)mV ]、3V 直流稳压电源、开关各一个、滑线变阻器两个（高值、低值各一个） 三、实验原理：如图（1）所示，在表头两端并联两个电阻Rs ，若表头的满度电流为Ig ，内阻为Rg,干路中的电流为I ，可以看出通过表头的电流是I 一部分，且表头两端的电压与电阻Rs1，Rs2两端的电压相同。

当开关打到1时，设电流表扩大后的量程为I ，是Ig 的m 倍，则有IgRg=(I-Ig)Rs1=(m-1)IgRs1（当开关打到1时）于是分流电阻的阻值为： Rs=Rg/(m-1)即在表头的两端并联一个阻值为Rg/(m-1),就能使表头的电流量程扩大m 倍;当开关打到2时，IgRg=(I-Ig)Rs2=(n-1)IgRs2 于是分流电阻的阻值为：Rs=Rg/(n-1)即在表头的两端并联一个阻值为Rg/(n-1),就能使表头的电流量程扩大n 倍。

四、改装电表的校正 1、校准目的：○1评定该表在扩大量程或改装后是否符合原电表准确度的等级；○2绘制校正曲线，以便于对扩大量程或改装的电表能准确读数。

准确度等级乃是国家对电表规定的指标，它以数字标在电表的表盘上。

各点的最大示值误差△仪＝量程×S％。

我国国家标准规定，对当向标尺电表以最大引用误差是电表标尺工作部分所出现的最大绝对误差△m与量程Xm之比为：S=rm= △Xm/Xm×100%根据最大应用误差的大小，可以定出被校电表的精确等级度。

实验报告【实验目的】1、掌握将微安表改装成较大量程电流表和电压表的原理和方法。

2、学会校正电流表和电压表的方法。

3、了解欧姆表的改装和定标。

【实验原理】1、微安表表头I g和R g的测定1)Ig：的测定首先置滑线变阻器滑动触点C 于输出电压最小处(A 端)，将开关K2 合于“1”处时，表头G 与微安表串联(图中，微安表为比待测表头有较高准确度的“标准表”；若改用mA 级表头，则“标准表”相应地改为较高级别的mA 表)。

接通开关Kl，移动滑动触点C，逐渐增大输出电压，使表头G 指针偏转到满刻度，此时微安表上读出的电流值即为Ig，记下这个值。

(2)Rg 的测定保持上述电路状态不变(即不改变电源电压和C 点的位置)，使可变电阻R(采用电阻箱)为较大值，将开关K2 合于“2”处，连渐减小R 的值，使微安表重新指到Ig 处，此时R 的值即为Rg．这种方法称为替代法．Ig 和Rg 是表头的两个重要参数。

在选择表头时，这两个参数值越小越好2、微安表改装成电流表并联电阻Rs 的值通过计算可以得到：( I – Ig )Rs = IgRg所以Rs = IgRg / I –Ig （1）若令n=I/Ig ,则Rs =(1/n-1)Rg （2）式中，I 为扩充后的量程，n 为量程的扩大倍数。

从式(1)可以算出并联电阻Rs 的值。

若将Rs 分成适当数值的多个电阻串联而成，如图3，在相应点引出抽头，则可得到多量程电流表。

3、微安表改装成电压表表头所能测量的电压很小(Ug=IgRg)，若耍用它测量较大的电压，可串联一高阻值分压电阻RH，见图4．由图可知，该电表的总阻RH+Rg=U/Ig (3)所以RH=U/I –Rg (4)式中，U 为改装后电表的量程；RH 为分压电阻．在计算RH 值时，通常还采用另一种方法；先计算将表头改装成1v 的电压表所需要的总阻(见(4)式)，它等于l／Ig(称为每伏欧姆数，这是电压表的一个很重要的概念)，然后根据改装表的量程，将量程乘上1／Ig，再减去表阻Rg，即可确定分压电阻RH 的值。

大学物理电表改装实验报告大学物理电表改装实验报告引言：电表是我们日常生活中常见的电器设备之一，用于测量电流、电压和功率等电学参数。

在大学物理实验中，我们进行了一项电表改装实验，旨在了解电表的原理和结构，并通过改装电表，提高其测量精度和功能。

1. 实验目的本实验的主要目的是通过改装电表，提高其测量精度和功能。

具体目标如下：- 理解电表的原理和结构；- 掌握电表改装的基本方法；- 提高电表的测量精度；- 增加电表的功能。

2. 实验器材和材料本实验所需的器材和材料如下：- 电表：我们使用了一台传统的模拟电表，具有测量电流和电压的功能；- 电阻箱：用于改变电路中的电阻值；- 电源：提供电流和电压；- 连接电缆：用于连接电路中的各个元件；- 多用途电表：用于对改装后的电表进行校准和测试。

3. 实验步骤3.1 理解电表的原理和结构在进行电表改装之前，我们首先需要了解电表的原理和结构。

电表主要由电流计和电压计组成，通过测量电流和电压，并结合电路中的电阻值，计算出电路中的功率。

3.2 改装电表为了提高电表的测量精度和功能，我们采取了以下改装措施：- 更换电流计和电压计：我们选择了更精确的电流计和电压计，以提高测量精度；- 添加数字显示屏：通过添加数字显示屏，我们可以直观地看到电表测量结果，提高使用便捷性；- 增加温度补偿装置：在测量电流和电压时，电表的精度可能会受到温度的影响。

为了消除这种影响，我们增加了温度补偿装置，提高测量准确性。

3.3 校准和测试完成电表的改装后，我们使用多用途电表对改装后的电表进行校准和测试。

通过与多用途电表的比对，我们可以验证电表的测量精度和功能是否得到了提升。

4. 实验结果与讨论经过校准和测试，我们得到了以下实验结果：- 改装后的电表的测量精度明显提高，与多用途电表的测量结果相符；- 数字显示屏使得测量结果更加直观，方便了使用者的操作；- 温度补偿装置有效消除了温度对测量结果的影响，提高了测量准确性。

电表改装实验报告实验报告实验名称：电表改装一、实验目的1.学习和掌握电表改装的基本原理和方法；2.了解电表改装的步骤和注意事项；3.掌握电表校准的基本原理和方法；4.了解电表误差的来源和解决方法。

二、实验原理电表改装是将一个测量范围较小的电表改装成测量范围较大的电表。

通常情况下，我们使用的是电压表和电流表。

改装电表的原理是利用电阻、电容等元件来改变原电表的量程。

1.电压表改装原理电压表改装原理是利用电阻分压，将电阻与原电压表并联，从而扩大电压表的量程。

具体来说，假设原电压表的量程为U，则可以并联一个电阻R，使电阻上的电压为U1=U/n，其中n为分压比，可以通过计算得出。

原电压表的读书为Ux，则改装后电压表的读书为Ux+U1=Ux+U/n。

2.电流表改装原理电流表改装原理是利用电阻分流，将电阻与原电流表串联，从而扩大电流表的量程。

具体来说，假设原电流表的量程为I，则可以串联一个电阻R，使电阻上的电流为I1=I/n，其中n为分流比，可以通过计算得出。

原电流表的读书为Ix，则改装后电流表的读书为Ix-I1=Ix-I/n。

三、实验步骤1.准备材料和工具（1）电表改装所需材料和工具：电压表、电流表、电阻、电容、万用表等；（2）实验操作指南和相关文献资料。

2.实验操作步骤（1）按照操作指南和相关文献资料的要求，将电压表和电流表取出；（2）根据改装要求，将电阻、电容等元件接入电路中；（3）使用万用表检测电路是否正确；（4）根据实验指南或相关文献资料提供的公式计算分压比和分流比；（5）按照计算结果调整电阻、电容等元件的值；（6）将调整后的电表安装回电路中；（7）使用标准电表校准改装后的电表；（8）记录校准数据并分析误差。

四、实验结果与分析1.根据实验步骤改装电压表和电流表，记录下调整电阻、电容等元件的值；2.使用标准电表校准改装后的电表，记录下校准数据；3.分析误差来源主要包括系统误差和随机误差；4.根据误差来源采取相应措施提高改装电表的准确度。

电表的改装——实验报告电表的改装——实验报告实验报告实验名称电表的改装与校准实验时间201某年11月6日姓名班级学号指导教师报告批改教师实验报告成绩物理0511【实验目的】1、掌握将微安表改装成较大量程电流表和电压表的原理和方法。

2、学会校正电流表和电压表的方法。

【实验原理】1、微安表改装成电流表微安表并联分流电阻Rp，使被测电流大部分从分流电阻图1电流表改装流过，表头仍保持原来允许通过的最大电流Ig。

并联分流电阻大小RIgIRpIgg2、微安表改装成电压表微安表串联分压电阻Rs，使大部分电压降落在串联的分压电阻上，而微安表上的电压降仍不超过原来的电压量程IgRg。

串联分压电阻大小RUUgU图2电压表改装sIgIRgg3、电表标称误差和校正使被校电表与标准电表同时测量一定的电流（电压），看其指示值与相应的标准值相符的程度。

校准的结果得到电表各个刻度的绝对误差。

选取其中最大的绝对误差除以量程，即得该电表的标称误差。

标定误差最大绝对误差量程100%【实验仪器】稳压电源、微安表头（100A）、毫安表（0~7.5mA）、电压表(1~1.5V)、滑线变阻器(100Ω)、电阻箱(0~99999.9Ω).【实验内容】1、将量程为100μA的电流计扩程为5mA电流表（1）记录电流计参数，计算分流电阻阻值，数据填入表1中。

用电阻箱作RP，与待改装的电流计并联构成量程为5mA的电流表。

（2）连接电路，校正扩大量程后的电流表。

应先调准零点，再校准量程(满刻度点)，然后校正标有标度值的点。

校正电流表的电路校准量程时，若实际量程与设计量程有差异，可稍调RP。

校正刻度时，使电流单调上升和单调下降各一次，将标准表两次读数的平均值作为IS，计算各校正点校正值。

（3）以被校表的指示值I某i为横坐标，以校正值ΔIi为纵坐标，在坐标纸上作出校正曲线。

数据填入表2中。

（4）求出改装电流表的标称误差。

3、将量程为100μA的电流计改装为量程1V的电压表（1）计算扩程电阻的阻值数据填入表3中。
