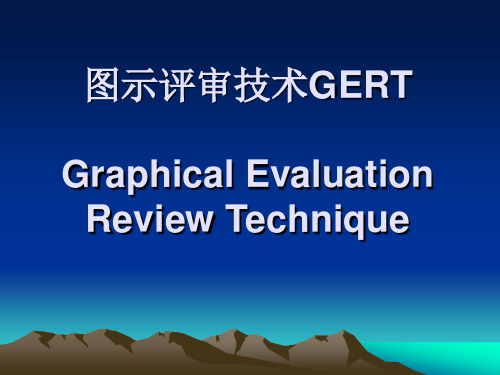

图示评审技术GERT
• 表1 GERT模型节点类型
• 异或型(互斥型)输入：至该节点的任一工作实 现，该节点即实现，但在给定时间上，只有一 个工作能实现。
• 或型(兼有型)输入：通向节点的任一工作实现， 该节点即实现，而节点实现的时间是通向节点 的各工作中时间最短者。
• 与型(汇合型)输入：当所有引入此节点的工作 都实现时，该节点才实现，节点实现的时间是 各工作中时间中最长者。
• 此外，以上解析法过程，不仅限于求解GERT网络由 源节点到终节点之间的传递函数和网络参数，而且， 由网络中任意一个节点到另一节点之间，也可通过引 入闭合反馈活动，求得相应的等价传递函数和其它概 率参数。对于具有多个源节点和多个终节点的GERT 网络，也同样是适用的。
• 5 例题
• 算例1：某物流企业根据实际情况对其即将进 行的自动化立体仓库检修作了一个GERT随机 网络图，见图1，各检修程序的概率及时间分 布见表，其中假设各检修程序完成的时间均 服从正态分布。试讨论该自动化立体仓库的 维修风险。
• 图4并联元素的传递关系 • Fig.4 Transitive relation of parallel structure
• 如图5，即
• 图5自环元素的传递关系 • Fig.5Transitive relation of loop-self structure • 任何信号流图都可以转化为以上三种形式，从而有可能得到等价的信号 流图。
• 以上是针对输入端点为“异或”型的等价 传递函数描述，另外两种输入节点--“与”
型和“或”型在解析求解时，串、并联及 自环路结构简化方式汇总如表3所示。
• 表3 GERT模型中串、并联及自环路结构简化方式表
• 在一个GERT网络中，任何“与”型节点 或“或”型节点，都可以通过一定的网络 逻辑变换，使之转化为“异或”型节点， 即可以转化为仅含单一“异或”型节点的 随机网络，从而使GERT网络的解析求解 成为可能。
网络计划技术
I 机械加工3 g 18-23-40 25 13.444 6250 15 9150 290
j 装配调试 b,i 35-35-35 35
0 12000 35 12000
－
f,h
68900
a-乐观估计时间；m-估计最可能时间；d-悲观估计时间
♣ 网络计划技术
所示；完工期限不超过160天。接下来的工作就是搜集表3.3.1 要求的各项数据。 注：（1）明确各类数据的来源：总投资－－经营规划部门、财务 部门、生产管理部门；工序时间－－生产管理部门之生产技术准备 工作管理人员、科研部门；工程费用－－财务部门、科研部门；工 序内容与工序关系－－生产技术准备部门、科研部门
分解活动，提高活动之间的平行性程度。在图3.3.3（b）中将 活动H、I分解后，H2与I1在时间上平行交叉，从而缩短了线路 22 至 24 的持续时间（由20缩短至15）。本例中工装制造、机械加 工的分解原理即是如此。本例题表3.5中第1、2、3列即任务分解 后的结果。可见，“实际工序”不同于“网络工序”，二者可以 是相同（一对一，见图(a)、(b)中的活动G）、包含（多对一，图 (a)中活动J可能是若干细分活动J1、J2,……Jn的集合）、错位（ 一对多,见(c)、(d)）关系。
(7)当双代号网络图的某些节点有多条 外向箭线或多条内向箭线时（一般≥4 条） 。如图3.3.11所示。
图3.3.10
(8)严禁出现没有箭头节点或没有箭尾 节点的箭线 。如图3.3.12所示。
图3.3.11
图3.3.12
♣ 网络计划技术
例3-3-2 某些工作的逻辑关系如表3.3.2所示，绘制双代号网络图。
♣ 网络计划技术
G
H
I
J
21 5 22 10 23 10 24 6 25
运筹学——计划评审方法和关键路线法
9
9
• 参数计算
工程期望工期 TE=23 ，关键工序的方差2 =49/9，则 (x)=-1.29，查表知 P(x)=9.9% P(x)=90% ，查表知 (x)=1.3，则可接受的合同工期为TE+ (x) =26
17 OR:SM
4
一、缩短工程工期
网络计划优化
①改进工艺和技术装备，压缩关键工序的作业时间 ②合理组织平行作业、交叉作业 • 平行作业指两道以上相互独立的工序同时进行 • 交叉作业指将紧前工序完成的部分任务分期分批地转 入下道工序 ③利用时差，合理调配资源等途径实现
第7章 计划评审方法和关键路线法
• 网络计划的发展历程
关键路线法(Critical Path Method，CPM ) 计划评审技术(Program Evaluation and Review Technique，PERT ) 图示评审技术(Graphic Evaluation and Review Technique，GERT )
22 OR:SM
方案2：关键路线d上赶进度
3 8 2
a 3
5 1 b 5 3 5 c 5 5 d 4
h 5
0
9 4
9
g 4 6
13
0
e
13
f 3
5
10
10
工程费用=正常完工直接费用+赶进度增加的直接费用+间接费用 =88+2×1+2×13=116万元。
23 OR:SM
方案3：关键路线b上赶进度
3 6 2 h 5 7 d 4 e 5 4
a 3
3 1 b 3 3 3 c 5
0
7
g 4 6
9
• 参数计算
工程期望工期 TE=23 ，关键工序的方差2 =49/9，则 (x)=-1.29，查表知 P(x)=9.9% P(x)=90% ，查表知 (x)=1.3，则可接受的合同工期为TE+ (x) =26
17 OR:SM
4
一、缩短工程工期
网络计划优化
①改进工艺和技术装备，压缩关键工序的作业时间 ②合理组织平行作业、交叉作业 • 平行作业指两道以上相互独立的工序同时进行 • 交叉作业指将紧前工序完成的部分任务分期分批地转 入下道工序 ③利用时差，合理调配资源等途径实现
第7章 计划评审方法和关键路线法
• 网络计划的发展历程
关键路线法(Critical Path Method，CPM ) 计划评审技术(Program Evaluation and Review Technique，PERT ) 图示评审技术(Graphic Evaluation and Review Technique，GERT )
22 OR:SM
方案2：关键路线d上赶进度
3 8 2
a 3
5 1 b 5 3 5 c 5 5 d 4
h 5
0
9 4
9
g 4 6
13
0
e
13
f 3
5
10
10
工程费用=正常完工直接费用+赶进度增加的直接费用+间接费用 =88+2×1+2×13=116万元。
23 OR:SM
方案3：关键路线b上赶进度
3 6 2 h 5 7 d 4 e 5 4
a 3
3 1 b 3 3 3 c 5
0
7
g 4 6
《社会研究方法》第四讲(网络计划方法)剖析
A、B、C三项工序称 为平行工序
有A、B、C三项工 4 序。只有A完成后，
B、C才能开始
B A
C
A工序制约着B、C工 序的开始，B、C为 平行工序
5
有A、B、C三项工 序。C工序只有在A、
B完成后才能开始
A C
B
C工序依赖着A、B工 序，A、B为平行工 序
有A、B、C、D四项工序。
6
只有当A、B完成后，C、
客来沏茶
• 华罗庚关于统筹法的例子：有客 来访，要请他饮茶，于是要做几件 事：洗茶杯、洗杯盖、烧开水、泡 茶到端茶。
客来沏茶
本问题的几道“工序”有次序时,间:
洗杯盖 2
端茶0.5
烧水5 泡茶2 洗杯1
虚0
客来沏茶
PERT解法：5 最早完成时间, 5 最晚完成时间。
0 0 洗杯盖2 7 7 端茶0.5 7.5
第一节 概 述
• 一、网络计划方法的产生和发展（续2）
• 国外多年实践证明，应用网络计划技术组织与管理生产 （项目）一般能缩短工期20％左右，降低成本10％左右
• 网络计划技术的成功应用，引起了世界各国的高度重视， 被称为计划管理中最有效的、先进的、科学的管理方法。 1963年（？），我国著名数学家华罗庚教授，将此技术 介绍到我国，并结合我国当时的“统筹兼顾,全面安排” 的指导思想把它称为“统筹法”。
4、虚箭线（续）
• －联系作用
• 虚工作能表达工作间的逻辑关系和相互联系。 • －区分作用
• 双代号网络计划是用两个代号表示一项工作，如果两 项工作用同一代号，则不能明确表示出该代号表示哪 一项工作。因此，不同的工作必须用不同代号。
• －断路作用
• 为了正确表达工作间的逻辑关系，在出现逻辑错误的 圆圈（节点）之间增设新节点（即虚工作），切断毫 无关系的工作关系联系，这种方法称为断路法。
有A、B、C三项工 4 序。只有A完成后，
B、C才能开始
B A
C
A工序制约着B、C工 序的开始，B、C为 平行工序
5
有A、B、C三项工 序。C工序只有在A、
B完成后才能开始
A C
B
C工序依赖着A、B工 序，A、B为平行工 序
有A、B、C、D四项工序。
6
只有当A、B完成后，C、
客来沏茶
• 华罗庚关于统筹法的例子：有客 来访，要请他饮茶，于是要做几件 事：洗茶杯、洗杯盖、烧开水、泡 茶到端茶。
客来沏茶
本问题的几道“工序”有次序时,间:
洗杯盖 2
端茶0.5
烧水5 泡茶2 洗杯1
虚0
客来沏茶
PERT解法：5 最早完成时间, 5 最晚完成时间。
0 0 洗杯盖2 7 7 端茶0.5 7.5
第一节 概 述
• 一、网络计划方法的产生和发展（续2）
• 国外多年实践证明，应用网络计划技术组织与管理生产 （项目）一般能缩短工期20％左右，降低成本10％左右
• 网络计划技术的成功应用，引起了世界各国的高度重视， 被称为计划管理中最有效的、先进的、科学的管理方法。 1963年（？），我国著名数学家华罗庚教授，将此技术 介绍到我国，并结合我国当时的“统筹兼顾,全面安排” 的指导思想把它称为“统筹法”。
4、虚箭线（续）
• －联系作用
• 虚工作能表达工作间的逻辑关系和相互联系。 • －区分作用
• 双代号网络计划是用两个代号表示一项工作，如果两 项工作用同一代号，则不能明确表示出该代号表示哪 一项工作。因此，不同的工作必须用不同代号。
• －断路作用
• 为了正确表达工作间的逻辑关系，在出现逻辑错误的 圆圈（节点）之间增设新节点（即虚工作），切断毫 无关系的工作关系联系，这种方法称为断路法。
网络计划的关键线路法
D
B
E
C
练习：有A、B、C、D、E五项工作。A、B完 成后C才能开始，B、D完成后E才能开始。
（三）绘制网络图的要求与方法 • 1．起点节点和终点节点的“母线法”
2
3 1
4
5 （a）起始节点
68 74
97 82 96 （b）终节点
• 2．网络图的排列方法
工种1
支模 1
支模 2
支模 3
工种2 扎筋
第一次世界大战期间美国法兰克福兵工厂的Ｈ·Ｇantt在安排生产和进行计划管理时 首先使用了横道图。横道图简单明了，容易理解，容易绘制，所以至今仍被广泛应 用。
作为计划管理的工具，横道图的主要缺点是：各个工序（又叫活动、任务）之间的 相互依赖、相互制约关系不能清晰、严格地反映出来。这一弊病，使得它在应用时 受到很大局限：某一工序推迟或提前对总工期的影响无法看出来；在时间进度上， 哪些工序（任务）是关键的，哪些是非关键的？横道图无法反映出来；不同的计划 安排不能比较其优劣，不能用计算机进行计算和优化。
3
4
3
砌隔墙
埋电线管 4
（a）错误
埋电线管 5
（b）正确
埋电线管
4
5
（c）正确
• 5．同一个工作在网络图中不能表达两次以上
• 6．不允许出现无开始节点或无完成节点的工 作
一项工作仅有一条箭线，严禁引入引出箭
线
1
砌墙
3
1 砌墙1 2 砌墙2 3
抹灰 4 （a）错误
抹灰
4
（b）正确
7. 绘制网络图尽可能避免交叉，当不可避免、 且交叉少时，采用过桥法；当箭线交叉多时， 使用指向法。
键路线上的工序，予以重点控制。 两者不同之处在于：ＣＰＭ是以经验数据为基础，不计
图解评审法

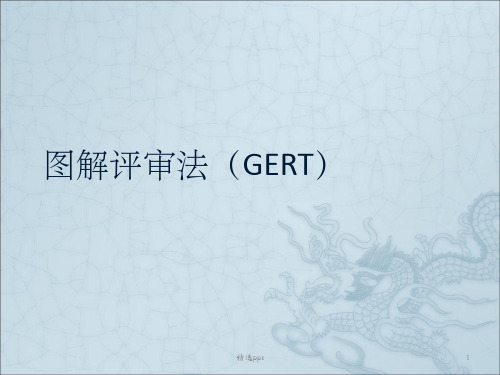

图解评审法（GERT）
