220k V母线保护及失灵保护220kV母线保护及失灵保护第一节 220kV母线保护及失灵保护的现场配置本站220kV母线保护是采用了两套功能完全一样且又相互独立的深圳南瑞产BP-2B型微机母线保护装置。
BP-2B型微机母线保护装置采用比率制动特性的差动保护原理，结合微机数字处理的特点，发展出以分相瞬时值复式比率差动元件为主的一整套电流差动保护方案，完成差动保护，复合电压闭锁，人机接口等功能。
差动保护箱中设置大差电流元件，各段母线小差电流元件，母联（分段）充电保护，CT断线闭锁元件，CT饱和及检测元件，母线运行方式的自动识别等，电压闭锁箱包括母线保护的复合电压元件、PT 断线告警等功能。
220kV失灵保护是采用了深圳南瑞的BP-2B型微机断路器失灵保护，其保护与220kV母线保护没有任何关系，是独立的一套断路器失灵保护，保护由一套失灵保护装置和一套电压闭锁装置组成，具有断路器失灵保护，复合电压闭锁，运行方式自动识别其开关量，交流电流、电压的输入实时监测等功能。
本站220kV失灵保护的启动方式有以下几种：1．母线所连线路断路器失灵时启动方式：当母线所连的某线路断路器失灵时，由该线路或元件的失灵起动装置提供一个失灵起动接点给本装置。
本装置检测到某一失灵起动接点闭合后，起动该断路器所连的母线段失灵出口逻辑，经失灵复合电压闭锁，按可整定的‘失灵出口短延时（0.2S）’跳开联络开关，‘失灵出口长延时0.25S）’跳开该母线连接的所有断路器。
2．＃1母联2012断路器失灵时启动方式：由母联2012保护的失灵起动装置提供一个失灵起动接点给本装置。
本装置检测到母联2012失灵起动接点闭合后，起动2012断路器失灵出口逻辑，当母联电流大于母联失灵定值，经失灵复合电压闭锁，按可整定的‘母联失灵延时’跳开Ⅰ母线和Ⅱ母线连接的所有断路器。
3．母联2025开关失灵时启动方式：本装置检测到母联2025失灵起动接点(在母差保护屏)闭合后，起动该断路器失灵出口逻辑，当母联电流大于母联失灵定值，经失灵复合电压闭锁，按可整定的‘母联失灵延时’跳开Ⅱ母线和Ⅴ母线上的所有断路器。
500kV、220kV开关失灵保护异同分析作者：魏伏红来源：《科学与财富》2012年第11期摘要：随着电网的日趋复杂，电网的安全变得越来越重要，继电保护的拒动给电网带来的危害越来越大，失灵保护作为开关的近后备保护，其重要性尤为突出。
信息请登陆：输配电设备网本文介绍了失灵保护的相关知识，介绍了500kV与220kV开关失灵保护的异同，并提出运行中失灵保护的有关注意事项。
关键词：保护失灵异同注意事项失灵保护是指当电力系统发生故障时，故障元件的保护动作发出跳闸脉冲而断路器拒绝动作，利用故障元件的保护，用较短的时限动作于连接在同一母线上的其它相关的断路器切除故障，使停电范围限制在最小的一种近后备保护。
为了便于大家交流和探讨开关失灵保护，下面将介绍失灵保护的一些相关知识。
一、失灵保护的基本原理500kV断路器本体通常装有断路器失灵保护和三相不一致保护。
220kV及以上电压等级的双母线接线方式多用PSL631A断路器失灵保护，是JCSS1-D（集成电路）型失灵保护的换代产品。
其内包含：失灵启动、三相不一致保护、充电保护及独立的过流保护等功能。
在正常情况下，三相不一致保护不用，线路充电保护和过流保护停用。
500kV、220kV断路器失灵保护分为分相式和三相式。
分相式采用按相启动和跳闸方式，分相式失灵保护只装在线路断路器上；三相式启动和跳闸不分相别，一律动作断路器三相跳闸，三相式失灵保护只装在主变压器断路器上。
1.1失灵保护的作用：开关的失灵按开关设置。
作用是：1）、对故障时开关主触头粘住，或由于机构失灵、跳闸线圈断线等原因拒动，借助其它断路器来切除故障；2）、在某些特定的区域内发生故障，由于故障点的特殊，即使保护动作，开关切除，仍未切除故障点，依靠失灵保护动作来切除故障，如母线开关与流变间故障时，故障在母差动作范围，但母差动作后，母线侧开关虽跳开，对线路来说，故障仍存在，但不在其保护范围内，线路保护无法动作，必须用失灵保护动作来跳相应的开关。
纵联保护原理一、纵联保护：高频保护是利用某种通信设备将输电线路两端或各端的保护装置纵向连接起来，将各端的电气量（电流、功率方向等）传送到对端，将各端的电气量进行比较，以判断故障在本线路范围内还是范围外，从而决定是否切除被保护线路。
二、相差高频保护原理：（已经退出主流，不做解释）相差高频保护作为过去四统一保护来说，占据了很长一段时间的主导地位，随着微机保护的发展，相差高频保护已经退出实际运行。
相差高频保护是直接比较被保护线路两侧电流的相位的一种保护。
如果规定每一侧电流的正方向都是从母线流向线路，则在正常和外部短路故障时，两侧电流的相位差为180°。
在内部故障时，如果忽略两端电动势相量之间的相位差，则两端电流的相位差为零，所以应用高频信号将工频电流的相位关系传送到对侧，装在线路两侧的保护装置，根据所接收到的代表两侧电流相位的高频信号，当相位角为零时，保护装置动作，使两侧断路器同时跳闸，从而达到快速切除故障的目的。
侧电流侧电流侧电流侧电流启动元件：判断系统是否发生故障，发生故障才启动发信并开放比相。
操作元件：将被保护线路工频三相电流变换为单相操作电压，控制收发信机正半波发信，负半波停信。
作为相差高频保护，其启动定值有两个，一个低定值启动发信，另一个高定值启动比相，采取两次比相，延长了保护动作时间。
对高频收发信机调制的操作方波要求较高，区外故障时怕出现比相缺口引起误跳闸，因此被现有的方向高频所取代。
二、闭锁式高频保护原理方向纵联保护是由线路两侧的方向元件分别对故障的方向作出判断，然后通过高频信号作出综合的判断，即对两侧的故障方向进行比较以决定是否跳闸。
一般规定从母线指向线路的方向为正方向，从线路指向母线的方向为反方向。
闭锁式方向纵联保护的工作方式是当任一侧正方向元件判断为反方向时，不仅本侧保护不跳闸，而且由发信机发出高频信号，对侧收信机接收后就输出脉冲闭锁该侧保护。
在外部故障时是近故障侧的正方向元件判断为反方向故障，所以是近故障侧闭锁远离故障侧；在内部故障时两侧正方向元件都判断为正方向，都不发送高频信号，两侧收信机接收不到高频信号，也就没有输出脉冲去闭锁保护，于是两侧方向元件均作用于跳闸。
附件：220kV变压器断路器失灵保护技术原则断路器失灵保护是确保电网安全运行十分重要的后备措施，国调《“防止电力生产重大事故的二十五项重点要求”继电保护实施细则》明确提出：220kV断路器失灵保护按一套配置并必须投入运行，但须解决220kV变压器断路器失灵保护因保护灵敏度不足而不能投运的问题。
同时为防止发电机非全相运行造成对发电机组的危害，必须具有发变组220kV断路器非全相时重跳本断路器，及相应的起动失灵功能。
为满足上述要求，规范浙江电网220kV变压器断路器失灵保护的配置，使其安全可靠地投入运行，特制定本技术原则。
一、动作原理(一)变压器、发电机保护起动失灵回路1.原理示意图图1：保护动作起动失灵判别逻辑保护2动作接点图2：失灵起动与母差保护的接口回路2.原理说明1)变压器220kV断路器失灵起动判别采用“相电流Iφ或零序I0或负序电流I2”元件动作，配合“保护动作”和“断路器合闸位置”三个条件组成的与逻辑，经第一时限去起动断路器失灵保护并发出“断路器失灵保护起动”的信号；经第二时限去解除断路器失灵保护的复合电压闭锁并发出告警信号。
2)图1中的“保护动作接点”为变压器（或发电机）能快速返回的电气量保护出口继电器接点（非全相及瓦斯等非电量保护不起动此出口继电器）。
3)图1中的“断路器辅接点”指断路器本体辅助接点。
该接点当断路器三相机械联动时为断路器本体的辅助常开接点；当断路器分相操作时为断路器本体的三相辅助常开接点并联；不得使用位置继电器或其它重动继电器的接点。
断路器辅接点在发变组接线的失灵起动回路中必须接入，在其他情况下可不接。
4)断路器失灵保护的电流元件动作与返回时间均不应大于20ms。
5)T1、T2应整定为≤20ms，一般T1整定为0ms。
6)起动失灵的电气量保护需输出两副接点，一副用于起动判别逻辑；另一副接点串接于起动判别至母差的断路器失灵跳闸的接口回路，见图2，以提高保护的安全性。
(二)发变组非全相保护及起动失灵回路1.原理示意图图3：非全相保护及失灵判别逻辑图4：非全相失灵起动与母差保护的接口回路2.原理说明1)该回路仅适用于发电厂的主变压器220kV断路器。
《220kV 线路保护》一、220kV 系统保护基本配置线路保护：全部为微机双重化配置，由主保护（纵联保护）和后备保护（距离、零序）组成，同时具有自动重合闸功能。
母差及失灵保护：全部为微机保护，采用单套或双套配置，同时具有母联失灵和死区保护功能。
主变保护：全部为微机保护，电气量保护为双主双后,非电量保护按单套配置,双套差动保护一般按大差和小套来配置,侧路代送时一般小差切侧路。
安全自动装置：故障录波器、保护信息子站、小波测距终端、稳控装置。
二、保护装置的双重化配置为提高保护装置的可靠性，当一套保护拒动时，由另一套功能独立的保护装置切除故障，目前220千伏及以上线路保护全部按双重化配置，要求双重化配置的保护装置及其回路完全独立，主要包括：• 保护装置双重化 • 电流、电压输入双重化• 保护直流和操作直流双重化，每一套保护分别对应一组开关的跳闸线圈 • 纵联保护通道双重化 三、220kV 线路保护 1、纵联保护的分类及原理纵联保护是反应线路两端电气量变化的保护。
在区内故障时，保护全线速动（t ﹤30ms ），在区外故障时，保护不动作。
目前在辽宁电网中主要有使用载波通道的闭锁式纵联保护、使用光纤通道的允许式纵联保护和使用光纤通道的分相电流差动保护三种。
纵联保护信号的三种形式：① 闭锁信号：是阻止保护动作于跳闸的信号，收不到闭锁信号是保护动作跳闸的必要条件。
② 允许信号：是允许保护动作于跳闸的信号，收到允许信号是保护动作跳闸的必要条件。
保护元件允许信号③ 跳闸信号：是直接动作于跳闸的信号，此时与保护元件是否动作无关。
收到跳闸信号保护就动作于跳闸。
纵联保护的“远方跳闸信号”就是这种信号。
保护元件跳闸信号纵联保护按反应的物理量分：纵联方向保护（RCS-901、CSC-101）、纵联距离保护（RCS-902、PSL-602、WXH-802、PRS-702）、分相电流差动保护（RCS-931、PSL-603、WXH-803、PRS-753）。
220kV 线路与主变失灵保护的区别针对值班员在学习失灵保护时,经常把220kV 线路与主变220kV 侧开关失灵保护的启动回路混淆,为了便于大家学习和熟练掌握，以运村变失灵保护经过认真分析,下面从几个方面详细说说两者启动回路的区别.一、 何为失灵保护开关失灵保护为线路或主变发生故障保护动作而开关拒动不能切除故障时，经延时去跳开该故障元件所在母线上全部开关的保护装置。
短延时（0.3S ）跳开母联开关，长延时(0.6S)跳开开关所在母线上所有开关。
二、失灵保护启动回路原理图+24V －PSL631A 电源 跳B 至失灵重跳跳A 至失灵重跳跳C 至失灵重跳 三跳 至失灵重跳 PSL602RCS-931CZX-12RPSL631A 装置LP7 LP8 LP9LP9LP10LP11TJATJBTJCTJATJBTJCLJA LJB LJC LJ3QSLJ11TJR 12TJR 11TJQ 12TJQ图一220kV 线路失灵保护启动回路原理图 （以 220kV 运鹅4581开关为例）RCS-974保护装置图二 主变220kV 侧开关失灵保护启动回路原理图220kV 母差装置+24V 220kV 母差电源QSLJ15LP13LP56PSL631A 220kV 母差屏 －+24V 失灵启动 解除复压QSLJ 1QSLJ 2 8LP218LP22（BP-2B 电源）220KV 母差装置1G 2GI 母失灵出口II 母失灵出口 LP52LP75解除失灵保护复压RCS-974保护装置+24V－第一套978保护出口第二套978保护出口TJR1TJR2LJ1 LJ2LJ0QSLJ1LP192LP19RCS-978E220kV 母差装置图三 母差失灵跳闸逻辑图如图一所示，当线路发生故障时，线路保护动作起动跳闸继电器TJA 、TJB 、TJC 或TJR 、TJQ 的接点闭合，一路经操作箱出口跳闸，另一路去起动失灵保护。
如果开关跳开，则保护返回，TJA 、TJB 、TJC 或TJR 、TJQ 接点返回，电流闭锁接点LJA 、LJB 、LJC 、LJ3返回，失灵保护不动作。
220kV变电站失灵保护原理分析及运行注意事项摘要本文简要分析了220kV变电站出线开关失灵保护、主变高压侧开关失灵保护的原理、动作过程以及在倒闸操作中的注意事项关键词220kV变电站失灵保护原理分析动作过程注意事项引言断路器失灵保护是断路器的近后备保护，当系统发生故障时，故障电气设备的保护动作发出跳闸命令而断路器拒动时，利用故障设备的保护动作信息与拒动断路器的电流信息构成对断路器失灵的判别，能够以较短的时限有选择地将失灵拒动的断路器所连接母线上的其余运行中的断路器断开，以减小设备损坏，缩小停电范围，提高系统的安全稳定性。
220kV变电站出线保护配置为（PSL603G+ RCS-931A和PSL603G+ WXH-803A）光纤差动保护，失灵保护为PSL631A;主变保护、失灵保护配置为PST1200。
下文对失灵保护的原理、动作过程、注意事项一一分析。
一、220kV出线开关失灵保护220kV出线开关失灵保护由保护动作与电流判别构成的启动回路、去启动母差，母差保护经复合电压闭锁，时间延时去跳闸出口。
1、以PSL603G+ RCS-931A+PSL631A为例，失灵保护原理图（如图一）2、PSL603G+ RCS-931A+PSL631A保护动作过程当220kV线路发生故障时，线路保护动作起动跳闸继电器，则保护装置中的TJA、TJB、TJC或操作箱中的TJR、TJQ的接点闭合，一路至操作回路出口跳闸，另一路至PSL-631装置中起动失灵保护回路。
如果该开关跳开，则保护返回，TJA、TJB、TJC或TJR、TJQ接点均返回，PSL-631中的电流元件接点LJA、LJA、LJC、LJ3也返回，失灵保护不动作。
如果该开关拒动，则TJA、TJB、TJC或TJR、TJQ接点不返回，PSL-631中的电流接点仍闭合，故障仍未切除则失灵起动继电器QSLJ动作，其接点闭合通过BP-2B保护中该开关失灵启动压板开入至BP-2B保護，母差通过母差装置里的闸刀开入接点来判断故障元件运行于Ⅰ母还是Ⅱ母，经复压闭锁，经时间继电器SJ延时接点闭合，0.3s跳开母联开关，0.6s跳开拒动开关所在母线上的所有开关。

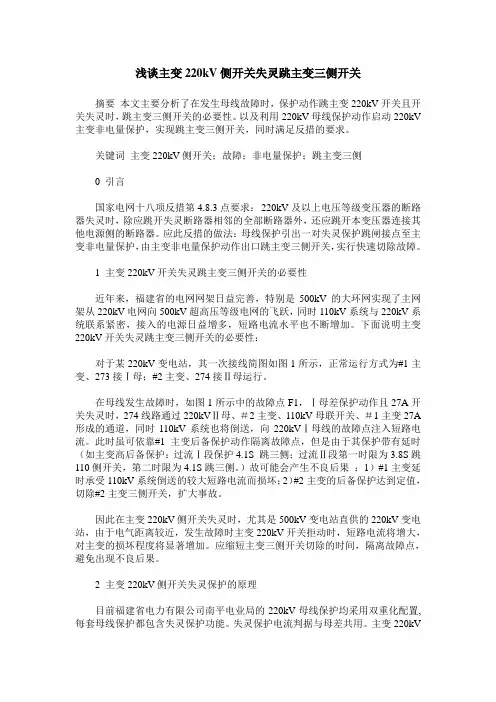

浅谈主变220kV侧开关失灵跳主变三侧开关摘要本文主要分析了在发生母线故障时，保护动作跳主变220kV开关且开关失灵时，跳主变三侧开关的必要性。
以及利用220kV母线保护动作启动220kV 主变非电量保护，实现跳主变三侧开关，同时满足反措的要求。
关键词主变220kV侧开关；故障；非电量保护；跳主变三侧0 引言国家电网十八项反措第4.8.3点要求：220kV及以上电压等级变压器的断路器失灵时，除应跳开失灵断路器相邻的全部断路器外，还应跳开本变压器连接其他电源侧的断路器。
应此反措的做法：母线保护引出一对失灵保护跳闸接点至主变非电量保护，由主变非电量保护动作出口跳主变三侧开关，实行快速切除故障。
1 主变220kV开关失灵跳主变三侧开关的必要性近年来，福建省的电网网架日益完善，特别是500kV的大环网实现了主网架从220kV电网向500kV超高压等级电网的飞跃，同时110kV系统与220kV系统联系紧密，接入的电源日益增多，短路电流水平也不断增加。
下面说明主变220kV开关失灵跳主变三侧开关的必要性：对于某220kV变电站，其一次接线简图如图1所示，正常运行方式为#1主变、273接Ⅰ母；#2主变、274接Ⅱ母运行。
在母线发生故障时，如图1所示中的故障点F1，Ⅰ母差保护动作且27A开关失灵时，274线路通过220kVⅡ母、＃2主变、110kV母联开关、＃1主变27A 形成的通道，同时110kV系统也将倒送，向220kVⅠ母线的故障点注入短路电流。
此时虽可依靠#1主变后备保护动作隔离故障点，但是由于其保护带有延时（如主变高后备保护：过流Ⅰ段保护4.1S 跳三侧；过流Ⅱ段第一时限为3.8S跳110侧开关，第二时限为4.1S跳三侧。
）故可能会产生不良后果：1）#1主变延时承受110kV系统倒送的较大短路电流而损坏；2）#2主变的后备保护达到定值，切除#2主变三侧开关，扩大事故。
因此在主变220kV侧开关失灵时，尤其是500kV变电站直供的220kV变电站，由于电气距离较近，发生故障时主变220kV开关拒动时，短路电流将增大，对主变的损坏程度将显著增加。

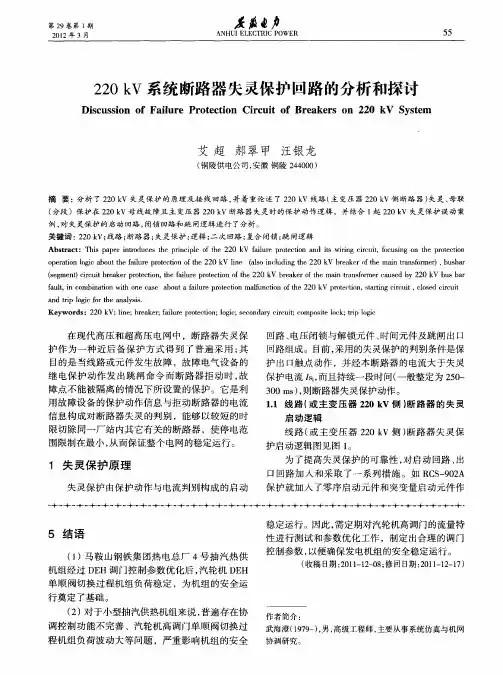

220kV失灵保护及回路原理
本帖最后由 dormity 于 2010-10-26 20:32 编辑
刚接触继保不久，主要从原理上说明下220kV失灵保护及回路原理，希望大家热列讨论，
共同进步！

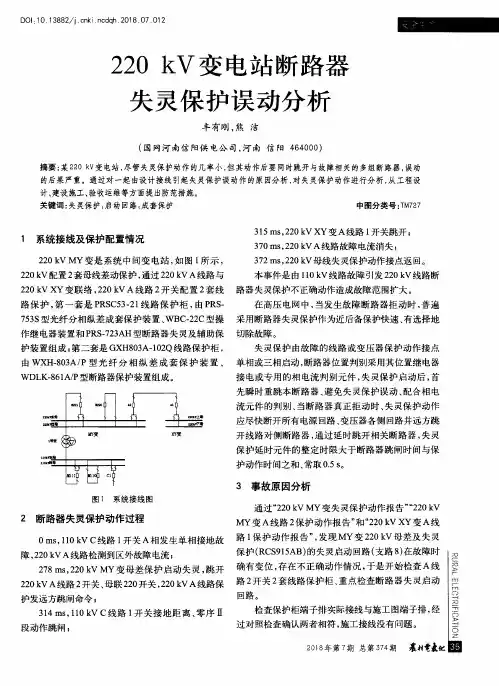

220kV失灵保护主要包括220kV线路（或主变220kV侧）开关失灵保护、母联（分段）失灵保护、母线差动保护的失灵出口。
这些保护的装置种类有很多种，但是其基本原理确是大
同小异。
1）线路（或主变220kV侧）开关的失灵保护由线路保护（对于主变220kV侧开关失灵保护则由主变电气量保护或220kV母线差动保护）跳闸出口启动，经失灵保护相应的电流继电器判别（电流是否大于失灵启动电流定值），若相应电流继电器同时动作，则判断为开关动作失灵，失灵保护随即动作，用于启动母线差动保护的失灵出口(或直接出口跳主变其他
侧开关）。
以PSL631线路保护为例，一般线路开关的失灵启动逻辑如图1所示：
图1 线路开关失灵保护启动逻辑
为了增加启动失灵的可靠性，失灵保护装置还会采用一些其他措施。
如PSL631就加入了零序启动元件和突变量启动元件作为失灵启动的条件之一。
2）线路（或主变）失灵启动母差失灵出口回路，母差失灵出口回路会根据相应开关母线闸刀所在位置自动判别开关所在母线，再经相应母线的复合电压闭锁，第一延时跳母联开关，第二延时跳相应母线上所有设备。
只是对于主变220kV侧开关，失灵启动开入的同时，往
往会开放母差保护的复合电压闭锁。
其逻辑（以BP-2B母差保护为例）如图2所示：
图2 母差失灵出口逻辑
3）对于主变开关（220kV侧）失灵保护，除主变电气量保护动作启动外，还有母线差动保护动作启动，经主变220kV侧失灵电流继电器判别，第一延时跳本开关，以避免测试时的不慎引起误动而导致相邻开关的误跳，第二延时则是失灵出口启动，此时又可分两种情况：若为主变电气量保护启动，则失灵将启动母差失灵出口回路（同线路开关的失灵逻辑），若为母线差动保护动作启动的，则直接启动跳主变其他侧开关。
该逻辑关系如图3所示：
图3 主变220kV侧开关失灵保护启动逻辑
同样为了增加启动失灵的可靠性，如图3所示主变220kV侧开关失灵出口可以增加零序电
流作为判据。
4）对于母联（分段）开关的失灵保护，由母线差动保护或充电保护启动，经母联失灵电流判别，延时封母联TA，继而母差保护动作跳相应母线上所有设备。
以BP－2B母线差动保护
为例，其逻辑如图4所示：
图4 母联（分段）开关失灵逻辑
若故障点发生在母联开关和母联CT之间（死区故障），母差保护动作跳开相应母线不能达到切除故障的目的，故障电流会依然存在，此种情况保护会根据母联开关的分开位置，延时50ms，封母联TA，令母差保护再次动作跳开另外一条母线以切除故障点。
5）220kV不启用失灵保护装置的失灵重跳功能。
线路开关失灵回路图
1、以WXB—11C和LFP-901装置（LFP-923A）为例，220kV线路开关失灵保护回路图如图5
所示：
图5 11和901保护失灵启动回路图
从图5可以看出，11和901号保护的单相跳闸接点经过启动失灵压板到923装置，923保护通过电流判别，通过失灵启动母差压板（LP2）决定是否启动母差失灵出口。
但是保护三跳接点不直接启动失灵，而是通过操作箱（FCX－11装置）三跳接点去启动失灵。
2、以PSL603和RCS931装置（PSL-631）为例，220kV线路开关失灵保护回路如图6所示：
图6 603和931保护失灵启动回路图
同11和901保护一样，603和931保护的单相跳闸接点经过启动失灵压板到631装置，631保护通过电流判别（改逻辑过程由微机模拟），通过失灵启动母差压板（15LP13）决定是否启动母差失灵出口。
同样保护三跳接点不直接启动失灵，而是通过操作箱（CZX12R装置）三跳接点去启动失灵。
不同的是631保护装置为了防止某一副接点粘死，启动失灵采用两
个不同继电器的两副接点串联输出。
母差失灵出口回路
以BP－2B母差保护为例，母差失灵出口回路如图7所示：
从开关保护装置接入的失灵启动接点通过1LP7压板（该压板与保护屏上失灵启动母差压板为串联关系），经过闸刀位置判断，第一延时跳母联开关，第二延时跳相应母线上所有设备。
若为主变220kV侧失灵保护，则除了失灵启动的开入外，同时还有闭锁相应母差复压
闭锁开入。
主变220kV侧开关失灵回路
以RCS978主变保护（RCS974A）为例，主变220kV侧开关失灵启动回路如图8所示：
图8 主变220kV侧开关失灵启动回路图
主变保护的电气量保护和母差保护动作跳闸均会启动主变220kV侧失灵保护。
也有某些变电站的母差保护动作跳闸通过主变220kV侧开关操作箱内的三跳接点启动。
案例说明
1、线路开关失灵
图9 线路开关失灵动作示意图
如图9所示，①线路A故障跳闸，乙站侧线路保护动作，跳开线路A乙站侧开关；甲站侧线路保护动作跳线路A甲站侧开关，若该开关失灵拒动，以BP-2B母差保护为例（下同），母差将判断为区外故障，不会动作，但线路A开关失灵保护会启动母差的失灵出口逻辑，此时母差保护通过开关母线闸刀所在位置自动判别开关在Ⅱ母线运行，同时线路A所在Ⅱ母线复合电压闭锁开放，于是Ⅱ母失灵出口启动，第一延时跳开Ⅰ、Ⅱ段母联开关，第二
延时跳开Ⅱ母线上其他设备，切除故障。
若②处母线故障，母差保护判断为区内故障，保护动作跳开Ⅱ母线上所有设备，而甲站线路A开关失灵拒动，由于母差动作的同时对Ⅱ母线上所有线路设备停信（或发允许跳闸信号），其对侧乙站线路A保护判别线路正方向故障，同时没有对侧闭锁信号（或有对侧允许信号）的情况下动作跳闸，跳开乙站侧线路A开关，切除故障。
2、主变开关失灵
图10 主变220kV侧开关失灵动作示意图
如图10所示，主变①处故障，主变大差动保护动作跳主变三侧开关，此时220kV侧开关失灵拒分，主变220kV侧失灵保护动作，启动220kV母差失灵出口逻辑，母差保护通过开关母线闸刀所在位置自动判别开关在Ⅱ母线运行，同时将开放Ⅱ母复合电压闭锁，于是Ⅱ母失灵出口启动，第一延时跳开Ⅰ、Ⅱ段母联开关，第二延时跳开Ⅱ母线上其他设备，切除故障。
也有某些变电站不设置二段延时，一旦失灵出口启动，会同一时限跳开Ⅱ母线上所
有设备。
若②处母线故障，母差保护判断为区内故障，保护动作跳开Ⅱ母线上所有设备，同时启动主变220kV侧开关失灵保护，此时主变220kV侧开关失灵拒分，则失灵保护动作跳开
主变高低压侧所有开关。
3、母联（分段）失灵
如图11所示，Ⅱ母线故障，母差保护的大差和Ⅱ母小差同时动作跳开Ⅱ母线上所有设备，而Ⅰ、Ⅱ段母联开关失灵拒分，则经母联失灵过流判别，延时封母联TA。
此时母差保护的大差和Ⅰ母小差同时动作跳开Ⅰ母线上所有其他设备。
这是我结合BP-2B说明书与网上的相关资料，对失灵保护的初步认识，希望大家踊跃讨论。
指点出不足的地方，针对不同的地方，相互指正，已达到共同进步的目的。
