渗透探伤实验指导书实验报告

渗透检测作业指导书目录1 目的2 适用范围3 引用标准4 检测准备4.1 工艺准备4.2 检测作业人员4.3 检测设备与器材4.4 作业条件5 检测实施5.1 检测控制流程图5.2工艺参数5.3检测操作5.4 缺陷评定5.5 例外情况的处理方法6 质量检查6.1 质量检查要求和方法6.2 质量检验标准6.3 质量控制点6.4 质量记录6.5 应注意的质量问题7 职业健康安全和环境管理渗透检测作业指导书1 目的本作业指导书主要是为了检出检验非铁磁性材料及其焊缝表面的开口缺陷，以及对缺陷的大小、性质进行等级评定而编制。

为了规范渗透检测工作，保证渗透检测的工作质量，特制定本作业指导书。

2 适用范围2.1本作业指导书包括开口性缺陷的检测及渗透探伤中着色剂的去除方法及缺陷指示的分级。

2.2 本作业指导书包含材料表面开口性缺陷的液体渗透检测。

（铁磁性和非铁磁性材料）2.3 本作业指导书适用于非多孔性材料的船舶、管道、结构件及其他设备的原材料及焊接接头的渗透检测。

2.3 本作业指导书与有关标准、规范、施工技术文件有抵触时，应以有关标准、规范、施工技术文件为准。

3 引用标准JB4730-2005.5 承压设备无损检测标准（渗透检测）JB/T 6062-2007《无损检测焊缝渗透检测》JB/T 9218-2007《无损检测渗透检测》2008 《无损检测人员资格鉴定与认证规范》4 检测准备4.1 工艺准备4.1.1 渗透检测方案大型检测项目或客户有特殊要求的检测项目以及本工艺规程未包括的渗透检测项目应单独编制渗透检测方案（或包含在无损检测方案中）。

渗透检测方案由PT-Ⅱ级以上人员编制，无损检测工程师审核，项目技术负责人批准后执行。

4.1.2 渗透检测工艺卡渗透检测前应编制渗透检测工艺卡。

渗透检测工艺卡由PT-Ⅱ级人员编制，无损检测工程师审核，现场无损检测技术负责人批准。

4.2 检测作业人员4.2 检测作业人员4.2.1从事渗透检测的人员必须持有国家有关部门或者与之相等的检测机构规定的按NDT人员资格认证的程序认可的人员。

渗透实验实验报告一、实验目的本次渗透实验的主要目的是研究不同介质在特定条件下的渗透性能，了解渗透现象的规律和影响因素，为相关领域的应用提供理论依据和实验数据。

二、实验原理渗透是指溶剂分子通过半透膜从低浓度溶液向高浓度溶液扩散的现象。

根据范特霍夫渗透压公式π ＝ cRT（其中π为渗透压，c 为溶液浓度，R 为气体常数，T 为绝对温度），渗透压与溶液浓度成正比。

在本次实验中，我们通过测量不同时间内渗透液的体积变化，来计算渗透速率，并分析影响渗透的因素，如溶液浓度差、半透膜的性质、温度等。

三、实验材料与设备1、实验材料不同浓度的氯化钠溶液半透膜（如羊皮纸、玻璃纸等）蒸馏水2、实验设备渗透装置（包括渗透池、刻度管等）恒温箱电子天平计时器四、实验步骤1、准备实验装置将半透膜安装在渗透池中，确保密封良好，无渗漏现象。

分别在渗透池的两侧注入不同浓度的氯化钠溶液和蒸馏水，使液面高度相同。

2、开始实验将渗透装置放入恒温箱中，设定温度为特定值（如 25℃）。

启动计时器，每隔一定时间（如 5 分钟）记录刻度管中渗透液的体积。

3、改变实验条件更换不同性质的半透膜，重复上述实验步骤，观察渗透速率的变化。

调整溶液的浓度差，再次进行实验，记录渗透速率的差异。

改变实验温度，研究温度对渗透速率的影响。

4、实验结束当渗透达到平衡状态（即渗透液体积不再明显变化）时，停止实验。

清洗实验装置，整理实验器材。

五、实验数据与结果1、不同时间的渗透液体积以时间为横坐标，渗透液体积为纵坐标，绘制渗透曲线。

2、渗透速率的计算根据渗透液体积随时间的变化，计算不同实验条件下的渗透速率。

3、影响因素分析比较不同浓度差下的渗透速率，得出浓度差与渗透速率的关系。

分析不同半透膜性质对渗透速率的影响，探讨半透膜的孔径、材质等因素的作用。

研究温度变化对渗透速率的影响，判断温度与渗透速率的相关性。

六、实验讨论1、误差分析实验过程中可能存在的误差来源，如半透膜安装不严密导致的渗漏、温度控制不准确、测量体积时的读数误差等。

钢结构渗透探伤检测报告1.引言1.1 概述概述钢结构渗透探伤检测是一种非破坏性检测方法，通过利用渗透液在钢结构表面的渗透性，来发现和评估钢结构内部的缺陷和损伤。

这种检测方法被广泛应用于建筑、桥梁、航空航天等领域，可以有效地检测到隐藏在钢结构内部的裂缝、气孔、孔洞、粘接不良等缺陷，为钢结构的安全使用提供了重要的保障。

本文将对钢结构渗透探伤检测的原理、方法、优势以及应用前景进行全面的介绍和分析。

首先，我们将详细介绍渗透探伤检测的工作原理，包括渗透液的作用机制、渗透液的选择以及渗透过程中的表面张力作用等。

随后，我们将介绍常见的渗透探伤检测方法，包括可见光渗透法、紫外光渗透法和荧光渗透法等，对它们的原理、适用范围和操作步骤进行详细说明。

在结论部分，我们将总结渗透探伤检测的优势，包括无损伤、高灵敏度、操作简便等特点，并展望渗透探伤检测在未来的应用前景。

我们相信，随着科学技术的不断进步和纳米材料的广泛应用，钢结构渗透探伤检测将在工程领域发挥越来越重要的作用，为钢结构的设计、制造和维护提供更加可靠的依据。

通过本文的阅读，读者将能够全面了解钢结构渗透探伤检测的基本原理和方法，并对其在实际应用中的优势和前景有更深入的了解。

希望本文对广大读者在钢结构渗透探伤检测领域的学习和研究有所帮助。

文章结构部分的内容可以写成如下形式：1.2 文章结构本文将分为以下几个部分来讨论钢结构渗透探伤检测的相关内容：1. 引言：首先对钢结构渗透探伤检测进行概述，介绍其背景和意义。

2. 正文：主要包括渗透探伤检测原理和方法的详细介绍。

在渗透探伤检测原理部分，将讲解其基本原理、工作原理以及相关理论知识。

在渗透探伤检测方法部分，将介绍不同的渗透探伤方法、步骤以及具体操作技术。

3. 结论：总结渗透探伤检测的优势，探讨其在钢结构领域中的应用前景。

通过以上三个部分的内容，希望读者能够全面了解钢结构渗透探伤检测的相关知识和技术，进一步认识其重要性和应用前景。

HG－3
施加方法
擦 拭
灵敏度试片
YM-B（镀铬试块）
显 像 剂
HG－3
施加方法
喷 涂
显像时间
5～10min
验收标准
JB/T4730.5-2005 Ⅱ级
探
伤
结
果
一、探伤部位：
全部外表面
二、探伤结论：
符合JB/T4730.5-2005 Ⅱ级
备
注
探伤：（PT-Ⅱ级）审核: （PT-Ⅱ级）
液体渗透探伤检测报告
渗透时间
10min
清 洗 剂
HG－3
施加方法
擦 拭
灵敏度试片
YM-B（镀铬试块）
显 像 剂
HG－3
施加方法
喷 涂
显像时间
5～10min
验收标准
JB/T4730.5-2005 Ⅱ级
探
伤
结
果
一、探伤部位：
全部外表面
二、探伤结论：
符合JB/T4730.5-2005 Ⅱ级
备
注
探伤：（PT-Ⅱ级）审核: （PT-Ⅱ级）
成都乘风阀门有限责任公司
表4.10-22
报告日期：2012.07.04 报告编号： JPT130701-31
工
件
情
况
名 称
阀 杆
材 质2Cr13来自工作号1FD1211131C-31
规格型号
J41H1-16-C DN25
表面状况
粗 车
委托单位
一车间
数 量
64
焊接方式
/
探
伤
条
件
渗 透 剂
HG－3
施加方法
喷 涂
jpt130701302cr13工作号1fd1211131c30规格型号j11h116cdn25表面状况委托单位一车间32焊接方式hg3施加方法渗透时间10minhg3施加方法灵敏度试片ymb镀铬试块hg3施加方法显像时间510min验收标准jbt473052005一探伤部位

渗透检测作业指导书渗透检测作业指导书一、前言1. 适用范围1.1本规程适用于金属材料制成的焊接接头及其零部件的着色渗透检测。

1.2 工件焊接方法为手工电弧焊、埋弧自动焊、气体保护焊。

1.3 渗透检测可发现焊接接头及热影响区以及其他受检部位表面开口性裂纹气孔和其他表面开口性缺陷。

2. 参考标准NB/T47013.5-2015承压设备无损检测。

二、人员具有无损检测人员渗透1.2.3级（结果评定需有2级或3级）资格。

三、渗透检测系统1.渗透检测剂渗透检测剂由清洗剂、渗透剂、显像剂组成。

但对同一工件检测时，不同类型的渗透探伤剂不得混用。

储存时间超过一年的渗透剂，使用前应用灵敏度试块进行对比试验，以确定渗透、显像时间。

清洗剂：HD-EX （可变）渗透剂：HD-RS （可变）显像剂：HD-EV （可变）2.灵敏度试块：镀铬试块、铝合金对比试块。

试块用后应清洗干净，储存在丙酮溶液中。

四、工艺参数与检测要求1.工艺参数（1）检测方法：ⅡC-d;（2）渗透剂施加方法：采用喷涂法，当渗透温度为10-50℃时，渗透时间至少为10min;超出渗透温度都应适当延长渗透时间，若小于10℃时渗透时间至少为20min；大于50℃时应保持所探伤工件表面的湿润时间至少为15min；（3）清洗方法：擦洗、水冲洗均可；（水冲洗则须用实体水柱冲洗，水冲洗的压力应低于0.2Mpa，水温应低于40℃）（4）显像剂施加方法：采用喷涂法，显像时间不应少于7min；2.检验标准和验收标准除非设计文件另有规定或用户另有要求，缺陷评定应按NB/T47013.5-2015标准执行验收标准。

3.灵敏度校验将镀铬试块与工件一起进行探伤操作，若试块上三处辐射状裂纹都能清晰显示，则认为系统灵敏度合格。

否则与试块一起探伤的工件应重新进行探伤。

五、检测顺序1.表面准备（1）工件被检表面不得有影响渗透检测的铁锈、氧化皮、铁屑、毛刺及各种有可能影响渗透的保护层；（2）局部检测时，准备工作范围应从检测部位四周向外扩展25mm；2.预清洗用清洗剂把被检部位表面的油渍和污垢彻底清除。

着色渗透探伤实验报告.pdf实验八着色渗透探伤一、实验目的 1. 通过实验了解着色渗透探伤的基本原理； 2. 掌握着色渗透探伤的操作方法，以及缺陷的检查评定。

二、实验原理着色渗透探伤是采用带有红色染料的渗透剂的渗透作用，显示缺陷痕迹的无损探伤法。

渗透探伤是检验表面开口缺陷的常规方法。

渗透探伤的基本原理是在被检工件表面涂上某种具有高渗透能力的渗透液，利用液体对固体表面细小孔隙的渗透作用，使渗透液渗透到工件表面的开口缺陷中，然后用水或其它清洗液将工件表面多余的渗透液清洗干净，待工件干燥后再把显像剂涂在工件表面，利用毛细管作用将缺陷中的渗透液重新吸附出来，在工件表面形成缺陷的痕迹，根据显示的缺陷痕迹对缺陷进行分析、判断。

其基本原理及基本步骤见图 1。

a) b) c) d) e) 图 1 渗透探伤的基本原理及步骤 a) 前清洁处理 b)渗透处理 c)清洗去除处理 d)显像处理 e)检查评定焊接件的探伤：（1）表面预处理焊缝及热影响区表面容易粘有焊渣、焊剂、飞溅物、氧化物等污物，在进行着色检测前要进行清理，常用的清理方法是机械清理法。

污物清理干净后，再用清洗液清洗焊缝表面的油污，最后用压缩空气吹干。

（2 ）渗透由于焊接工件的尺寸一般较大，所以施加渗透液时，常采用喷涂或刷涂，一般应在焊缝上反复施加 3～ 4 次，每次间隔 3～5min ，小型工件可采用浸涂法（3 ）去除先用干燥、洁净不脱毛的布或纸按一个方向进行依次擦拭，直至大部分多余渗透剂被去除后，再用蘸有清洗剂的干净不脱毛布或纸进行擦拭，将被检面上多余的渗透剂全部擦净。

（4 ）干燥清洗干净的焊缝及热影响区表面可经自然风干或用压缩空气吹干。

（5 ）显像和观察利用压缩空气或压力喷罐将溶剂悬浮显像粉均匀地喷洒在焊缝及热影响区表面，显像 3～5 分钟后，可用肉眼或借助 3～ 5 放大镜观察所显示的图像，为发现。

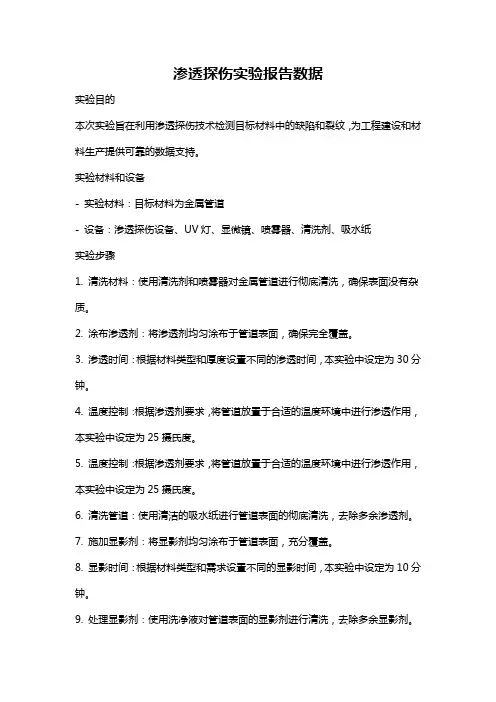

渗透探伤实验报告数据实验目的本次实验旨在利用渗透探伤技术检测目标材料中的缺陷和裂纹，为工程建设和材料生产提供可靠的数据支持。

实验材料和设备- 实验材料：目标材料为金属管道- 设备：渗透探伤设备、UV灯、显微镜、喷雾器、清洗剂、吸水纸实验步骤1. 清洗材料：使用清洗剂和喷雾器对金属管道进行彻底清洗，确保表面没有杂质。

2. 涂布渗透剂：将渗透剂均匀涂布于管道表面，确保完全覆盖。

3. 渗透时间：根据材料类型和厚度设置不同的渗透时间，本实验中设定为30分钟。

4. 温度控制：根据渗透剂要求，将管道放置于合适的温度环境中进行渗透作用，本实验中设定为25摄氏度。

5. 温度控制：根据渗透剂要求，将管道放置于合适的温度环境中进行渗透作用，本实验中设定为25摄氏度。

6. 清洗管道：使用清洁的吸水纸进行管道表面的彻底清洗，去除多余渗透剂。

7. 施加显影剂：将显影剂均匀涂布于管道表面，充分覆盖。

8. 显影时间：根据材料类型和需求设置不同的显影时间，本实验中设定为10分钟。

9. 处理显影剂：使用洗净液对管道表面的显影剂进行清洗，去除多余显影剂。

10. 检查结果：使用UV灯和显微镜对管道进行检查，观察并记录任何缺陷和裂纹。

实验结果及分析通过对金属管道的渗透探伤实验，我们成功检测到了一些缺陷和裂纹，这些结果对管道的安全运行和维护具有重要意义。

首先，在管道表面观察到了多个小型缺陷，这些缺陷可能是由于管道材料制造过程中的缺陷或其他原因引起的。

通过渗透探伤技术的应用，我们能够及时发现这些缺陷，并采取相应的措施进行修复，以确保管道的安全性和可靠性。

其次，我们还观察到了一些裂纹，在管道表面形成了明显的线状缺陷。

这些裂纹可能是由于管道材料的老化、外界力量的作用或其他原因引起的。

通过渗透探伤技术的应用，我们能够准确地识别出这些裂纹的位置和形态，为下一步的维修和加固提供了重要的参考依据。

实验结论通过本次渗透探伤实验，我们检测到了金属管道中的缺陷和裂纹，并获得了准确的数据支持。

3.对被检零部件进行局部渗透检测时，清洗范围应在检测部位四周向外扩展
25mm。
5
清洗
溶剂蒸汽
除油和溶
剂液体
对被检零部件进行清洗处理，采用化学方法，有碱洗、酸洗的方法和溶剂去除。
清除零部件表面所有污染。
6
渗透
渗透剂
1. 在零部件被检部位均匀喷洒渗透剂，保证渗透剂将工件被检部位全部湿润充分渗透。
2.渗透时间取决于渗透剂的种类、被检工件的材质、预测缺陷的种类及大小以及被检零部件和渗透剂的温度。
3.用溶剂去除时，不应加热试块，自然干燥或用布或纸擦干。
7.2.5速干式显像剂渗透性强，宜采用刷涂或喷涂的方法，不可在溶剂中浸渍；
4.在施加显像剂后7min～30min 之间进行。试块上裂纹缺陷显示应清晰、完
整。
7.2.7校验结束后，将试块上的显像剂等去除干净。
1根据渗透液种类、温度等条件选择渗透
时间，在15℃～50℃范围内渗透时间为10min～25min；在3℃～15℃的范围内应根据灵敏度校验 工件预处理 探伤检测显像分析探后处理探伤记录与报告温度适当增加渗透时间；超过50℃或低于3℃时，则应根据渗透剂的种类和试块的温
1.9 润湿性：将渗透剂喷涂到发亮的铝板表面，涂层薄而均匀，5min～8min
后观察，渗透液膜层不应收缩，且不应形成气泡，所有渗透液应很容易润湿铝板表面。
2 清洗剂
2.1 颜色：液体颜色应是无色或淡黄色。
2.2 密度：在环境温度20℃的条件下，其密度应在0.7g/cm3～1.0g/cm3 范围内。
2.3 腐蚀性：按TB/T 2047.2—2011 文件中5.7 规定的检测方法，目视观察试
11
探后处理
不合格品：裂损部位用箭头进行示意标识，并用红色油漆在部件上标注“X”，隔离放置。

引言概述：着色渗透探伤检测是一种非破坏性检测方法，用来发现材料表面和近表面的缺陷和裂纹。

本次报告针对被测材料进行了着色渗透探伤，将在本文中详细描述实验步骤、结果和结论。

本报告旨在提供对被测材料的质量和可靠性进行评估的依据，以实现相关工程和制造行业的需求。

正文：1.实验步骤1.1准备工作1.1.1确定被测材料的规格和几何形状。

1.1.2清洁被测材料的表面，确保无油、灰尘等污染物。

1.2表面处理1.2.1对被测材料进行表面研磨，以去除氧化层和毛刺。

1.2.2清洁被测材料的表面，以确保无留存的油脂、污垢等。

1.3渗透剂涂布1.3.1选择适当的渗透剂，根据被测材料的特性和检测要求。

1.3.2均匀涂布渗透剂于被测材料表面，确保全面覆盖。

1.4渗透时间1.4.1根据渗透剂的要求和被测材料的特性，确定合适的渗透时间。

1.4.2在渗透时间结束后，将渗透剂从被测材料表面擦拭干净，不留渗透剂残留。

1.5影像记录1.5.1选取合适的光源和摄像设备，以捕捉被测材料表面的渗透剂残留。

1.5.2按照标准要求，将渗透剂残留的影像记录下来，作为渗透检测的基础。

2.结果分析2.1渗透剂残留观察2.1.1根据影像记录，观察渗透剂在被测材料表面的残留情况。

2.1.2分析渗透剂残留的分布、形状和大小，判断表面缺陷和裂纹的情况。

2.2缺陷定位2.2.1根据渗透剂残留的位置和形状，确定可能存在的缺陷区域。

2.2.2结合实际应用情况和工程要求，对缺陷进行定位和标记。

2.3缺陷评估2.3.1根据渗透剂残留的大小、形状和分布，进行缺陷的评估。

2.3.2利用相关标准和规范，对缺陷的严重程度和影响进行评估。

2.4缺陷分类2.4.1根据缺陷的特征和影响范围，对缺陷进行分类。

2.4.2建立缺陷分类标准，以便在今后的检测中进行参考和比对。

2.5结果报告2.5.1将实验结果整理成报告形式，包括对缺陷的描述、缺陷的评估和相应的建议。

2.5.2报告中应包含检测过程的详细记录、影像图像和分析结果的数据。

XXXX有限公司AYSOP-A0.024-2018作业指导书受控状态：□受控□不受控文件名称：渗透探伤作业指导书版本号：编制：审核：批准：分发号：年月日发布年月日实施说明：本文件只供公司内部使用，其他单位或个人不得将该文件据为已有，更不得复印、拷渗透探伤作业指导书1 目的本作业指导书主要是为了检出检验非铁磁性材料及其焊缝表面的开口缺陷，以及对缺陷的大小、性质进行等级评定而编制。

为了规范渗透检测工作，保证渗透检测的工作质量，特制定本作业指导书。

2 适用范围本作业指导书适用于游乐设施非多孔性金属材料、零部件和焊接接头的表面开口缺陷的检测。

3 引用标准GB/T34370.4-2017 游乐设施无损检测渗透检测4 人员资格从事游乐设施渗透检测工作的人员，除应符合GB/T34370.1的有关规定外，渗透检测人员未经矫正或经矫正视力应不低于5（小数记录值为 1.0），且不得有色盲，测试方法应符合GB/T11533的规定，检测人员应每12月进行一次视力检查。

5 安全要求a）检测人员应遵守被检件现场的安全要求，根据检测地点的要求穿戴防护工作服和佩戴有关防护设备；b）应注意渗透检测剂具有易燃、易爆和对环境污染的特点，储存与检测时均应注意防火和通风；c）应注意避免各种安全隐患，例如碰伤、触电、跌落、挤压、、绕、滑倒、溺水、烫伤等d）黑光灯的滤光板不得有裂纹，应避免黑光灯接照射人的眼睛。

6 检测设备与器材6.1 渗透探伤剂1) 渗透探伤剂由渗透剂、清洗剂、显像剂组成。

一般情况使用喷罐式渗透检测剂。

对同一工件检测时，渗透探伤剂要严格配套使用，不同类型的渗透检测剂不得混用。

2) 渗透探伤剂是由专业生产厂家生产的产品,并具有合格证书.3) 渗透探伤剂使用前要经渗透探伤灵敏度试块试验,性能达到灵敏度要求方可使用.4) 对渗透剂污染物的控制. 应确保渗透剂,清洗剂和显像剂中硫,氯和氟的残量不应超过1%,此数据由生产厂家提供和确保.6.2 辅助检测器材1）进行荧光渗透检测时，暗室应有足够的空问，能满足检测的要可见光照度应不大于20x 2）使用的黑光灯（UVA）应符合GB/T5097的规定，且在被检工件表面的照强度大或等于1000μW/cm2，自显像时被检工件表的辐照度应大于或等于3000μW/cm2。

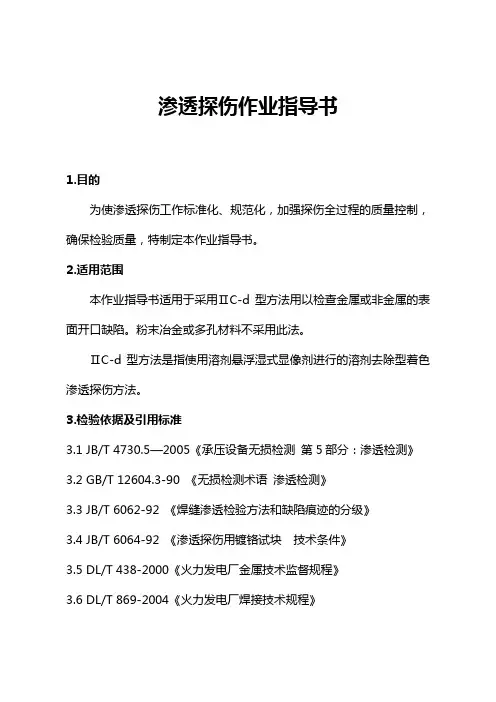

渗透探伤作业指导书1.目的为使渗透探伤工作标准化、规范化，加强探伤全过程的质量控制，确保检验质量，特制定本作业指导书。

2.适用范围本作业指导书适用于采用ⅡC-d型方法用以检查金属或非金属的表面开口缺陷。

粉末冶金或多孔材料不采用此法。

ⅡC-d型方法是指使用溶剂悬浮湿式显像剂进行的溶剂去除型着色渗透探伤方法。

3.检验依据及引用标准3.1 JB/T 4730.5—2005《承压设备无损检测第5部分：渗透检测》3.2 GB/T 12604.3-90 《无损检测术语渗透检测》3.3 JB/T 6062-92 《焊缝渗透检验方法和缺陷痕迹的分级》3.4 JB/T 6064-92 《渗透探伤用镀铬试块技术条件》3.5 DL/T 438-2000《火力发电厂金属技术监督规程》3.6 DL/T 869-2004《火力发电厂焊接技术规程》3.7 双方协议内容4.职责4.1 项目负责人负责检验合同、检验报告的编制，并对检验合同、检验过程与法规、标准的符合性负责。

4.2 检验人员负责检验工作的实施、检验结果的记录、检验报告的编制，并对检验记录和检验报告的真实性、正确性、完整性负责。

4.3 责任工程师负责检验报告的审核。

4.4 技术负责人负责检验报告的审批。

5.工作程序5.1确定项目内容，签定技术合同或检验合同。

5.2明确检验标准和验收标准。

5.3进行技术资料审查，收集和了解被检部件的相关资料和状况。

5.4进行人（检测人员）、机（检测设备）、料（检测对象）、法（检测程序）、环（检测环境）五个环节的准备和质量控制。

5.5按检验程序及步骤实施检验。

5.6记录并出具检验报告，6.技术人员资格6.1 检验人员必须经过专业培训并取得有关部门颁发的资格证书。

6.2 探伤时，必须有一名Ⅱ级或Ⅱ级以上的渗透探伤检验人员。

6.3 渗透探伤人员的矫正视力不得低于1.0，不得有色盲。

7.检验程序及步骤7.1 探伤剂的准备7.1.1检查喷罐的生产日期和有效期，罐装探伤剂的有效期（保质期）为两年。

渗透探伤实验指导书及实验报告一、实验目的：学会利用渗透探伤实验检测焊接等工件的表面或近表面的裂纹、气孔等缺陷。

更重要的是要同学们熟练的掌握并学会运用无损检测技术。

二、实验内容：利用带有荧光染料（荧光法）或红色染料（着色法）渗透剂的渗透作用，显现缺陷痕迹的无损检验法。

三、实验原理：在被检测工件表面涂覆某些渗透力较强的渗透液，在毛细作用下渗透液被渗入到工件表面开口的缺陷中，然后去除工件表面上多余的渗透液（保留渗透到表面缺陷中的渗透液），再在工件表面上涂上一层显象剂，缺陷中的渗透液在毛细作用下重新被吸到工件的表面，从而形成缺陷的痕迹。

根据在黑光（荧光渗透液）或白光（着色渗透液）下观察到的缺陷显示痕迹，作出缺陷的评定。

四、实验方法：渗透探伤的步骤：预处理（干燥，去除铁锈、氧化皮、油渍、污渍等）、渗透、中间清洗、干燥、显象、观察、质量评定。

五、实验步骤：1、预处理在渗透探伤前，应对受检表面及附近30㎜范围内进行清理，不得有污垢、锈蚀、焊渣、氧化皮等。

当受检表面妨碍显示时，应打磨或抛光处理。

在喷、涂渗透剂之前，需清洗受检表面，如用丙酮干擦，再用清洗剂将受检表面洗净，然后烘干或晾干。

2、渗透用浸浴、刷涂或喷涂等方法将渗透剂施加于受检表面。

采用喷涂法时，喷嘴距受检表面宜为20～30㎜，渗透剂必须湿润全部受检表面，并保证足够的渗透时间（一般为15～30min）。

若对细小的缺陷进行探测，可将工件预热到40～50℃然后进行渗透。

3、乳化当使用后乳化型渗透剂时，应在渗透后清洗前用浸浴、刷涂或喷涂方法将乳化剂施加于受检表面。

乳化剂的停留时间可根据受检表面的粗糙度及缺陷程度确定，一般为1～5min，然后用清水洗净。

4、清洗施加的渗透剂达到规定的渗透时间后，可用布将表面多余的渗透剂除去，然后用清洗剂清洗，但需注意不要把缺陷里面的渗透剂洗掉。

若采用水清洗渗透剂时，可用水喷法。

水喷法的水管压力为0.2Mpa，水温不超过43℃，当采用荧光渗透剂时，对不宜在设备中洗涤的大型零件，可用带软管的管子喷洗，且应由上往下进行，以避免留下一层难以去除的荧光薄膜。

渗透探伤检验作业指导书目录1 总则2 检验人员3 作业程序、方法及工艺要求4 缺陷质量分级5 安全技术措施6 文明施工及环境保护措施7 附录1 总则1.1 概述本指导书中的渗透探伤方法是溶剂去除型着色渗透探伤方法。

编制目的：明确这种渗透探伤的整个过程及各方面要求，保证工作质量。

本指导书适用于电力建设中的锅炉、压力容器、压力管道及其它非多孔性材料表面开口缺陷的检测。

1.2 编制依据1.2.1 《？？MW工程2#机组金属检验施工组织设计》1.2.2 《火力发电厂焊接技术规程》 DL/T869-2004（以下简称《焊规》）1.3.3 《蒸汽锅炉安全技术监察规程》劳部发<1996>276号1.3.4 《压力容器安全技术监察规程》质技监局锅发<1999>154号1.2.5 《承压设备无损检测》 JB/T4730.5-2005（以下简称JB/T4730.5）1.3.6 《电力建设安全工作规程（第一部分：火力发电厂部分）》 DL5009.1-20022 检验人员2.1 凡从事锅炉、压力容器及压力管道原材料、零部件和焊缝渗透检测人员，都必须经技术培训，掌握了解必要的设计、材料、制造、检验方面的基本知识，并按照国家质量监督检验检疫总局文件“特种设备无损检测人员考核与监督管理规则”的要求，经过考核取得渗透检测技术资格。

2.2 无损检测人员按技术等级分为高、中、初级。

取得渗透检测方法各技术等级的人员，只能从事与该技术等级相应的无损检测工作，并负相应的技术责任。

2.3 凡从事锅炉、压力容器及压力管道渗透检测的人员，除具有良好的身体素质外，视力必须满足下列要求：未经矫正或经矫正的近和远视力应不低于5.0（测试方法应符合GB11533的规定），并一年检查一次。

不能有色盲、色弱。

3 作业程序、方法及工艺要求3.1 准备工作3.1.1 技术准备3.1.1.1 根据《金属试验委托单》了解被检工件情况，包括材料、规格等。

实习报告：荧光渗透检测实习经历一、实习背景及目的作为一名无损检测专业的学生，我深知荧光渗透检测在工业领域中的重要应用。

为了提高自己的实践能力和理论知识的应用水平，我利用暑假期间，在一家专业的无损检测公司进行了为期一个月的荧光渗透检测实习。

二、实习内容及过程实习期间，我参与了多个荧光渗透检测项目，主要包括飞机零部件、汽车零部件和压力容器等。

在导师的指导下，我熟悉了荧光渗透检测的基本原理、设备和操作步骤。

1. 准备工作：在开始检测之前，我们需要对被检测零件进行清洗和预处理，以去除表面的油污、氧化皮等污染物。

这有助于提高检测的准确性。

2. 渗透剂涂覆：将荧光渗透剂均匀地涂覆在被检测零件的表面，让渗透剂渗透到表面的裂纹、缺陷等不连续处。

3. 渗透时间控制：根据被检测零件的材料、温度和环境等因素，控制渗透时间。

通常情况下，渗透时间在5-30分钟之间。

4. 清洗：去除零件表面多余的渗透剂，以免影响后续的显像过程。

5. 显像剂涂覆：将显像剂均匀地涂覆在被检测零件的表面，使渗透剂从缺陷处重新回到表面。

6. 显像时间控制：根据零件的材料、温度和环境等因素，控制显像时间。

通常情况下，显像时间在5-30分钟之间。

7. 观察和记录：在紫外灯下观察零件表面的缺陷，并用相机进行记录。

对于发现缺陷的零件，需要进行进一步的分析、评估和处理。

三、实习收获及体会通过这次实习，我对荧光渗透检测有了更深入的了解，掌握了一定的实践操作技能。

同时，我也认识到荧光渗透检测在工业领域中的重要性，以及它在保证产品质量、提高生产效率和降低生产成本方面的作用。

首先，荧光渗透检测具有很高的灵敏度，可以检测到微小的表面缺陷。

这对于确保产品的安全性和可靠性具有重要意义。

其次，荧光渗透检测具有非破坏性，不会对被检测零件造成损伤，有利于产品的再利用和降低成本。

此外，荧光渗透检测操作简单、速度快，可以提高生产效率。

然而，在实际操作过程中，我们也遇到了一些挑战。

渗透实验实验报告一、实验目的本次渗透实验的主要目的是研究液体在不同介质中的渗透现象，了解渗透的原理和影响因素，以及掌握相关的实验方法和数据处理技巧。

二、实验原理渗透是指溶剂分子通过半透膜从低浓度溶液向高浓度溶液扩散的现象。

当半透膜两侧溶液的浓度不同时，溶剂分子会自发地从低浓度一侧向高浓度一侧移动，直到两侧溶液的浓度达到平衡。

渗透的驱动力是溶液的渗透压，渗透压与溶液的浓度成正比。

三、实验材料和设备1、实验材料半透膜（如猪膀胱膜、羊皮纸等）不同浓度的蔗糖溶液（如 01mol/L、02mol/L、03mol/L 等）蒸馏水2、实验设备渗透装置（由长颈漏斗、半透膜、烧杯组成）天平量筒玻璃棒计时器四、实验步骤1、制作渗透装置将半透膜剪成合适的大小，用细线扎紧长颈漏斗的口部，然后将半透膜覆盖在漏斗口上，确保半透膜平整无褶皱。

将长颈漏斗插入装有蒸馏水的烧杯中，使漏斗的底部浸没在水中，检查半透膜是否密封良好，有无漏水现象。

2、配制蔗糖溶液分别用量筒量取一定体积的蒸馏水和蔗糖，按照所需浓度计算出蔗糖的质量，用天平称取相应质量的蔗糖，然后将蔗糖溶解在蒸馏水中，搅拌均匀，配制出不同浓度的蔗糖溶液。

3、进行渗透实验将配制好的蔗糖溶液倒入长颈漏斗中，使液面高度达到一定值（如10cm），记录初始液面高度。

同时开始计时，每隔一定时间（如 5 分钟）观察并记录液面高度的变化。

实验过程中要保持实验环境的温度稳定，避免温度对实验结果的影响。

4、数据记录与处理将实验过程中记录的液面高度变化数据整理成表格形式，包括时间、蔗糖溶液浓度、液面高度变化等。

根据数据绘制液面高度随时间变化的曲线，分析不同浓度蔗糖溶液的渗透速率和最终平衡液面高度。

五、实验数据及分析1、实验数据｜时间（min）｜蔗糖溶液浓度（mol/L）｜液面高度变化（cm）｜｜：：｜：：｜：：｜｜ 5 ｜ 01 ｜ 12 ｜｜ 10 ｜ 01 ｜ 25 ｜｜ 15 ｜ 01 ｜ 38 ｜｜ 20 ｜ 01 ｜ 50 ｜｜ 25 ｜ 01 ｜ 58 ｜｜ 30 ｜ 01 ｜ 65 ｜｜ 5 ｜ 02 ｜ 20 ｜｜ 10 ｜ 02 ｜ 45 ｜｜ 15 ｜ 02 ｜ 70 ｜｜ 20 ｜ 02 ｜ 95 ｜｜ 25 ｜ 02 ｜ 115 ｜｜ 30 ｜ 02 ｜ 130 ｜｜ 5 ｜ 03 ｜ 35 ｜｜ 10 ｜ 03 ｜ 75 ｜｜ 15 ｜ 03 ｜ 110 ｜｜ 20 ｜ 03 ｜ 145 ｜｜ 25 ｜ 03 ｜ 175 ｜｜ 30 ｜ 03 ｜ 200 ｜2、数据分析从实验数据可以看出，随着时间的推移，液面高度逐渐升高，说明溶剂分子通过半透膜从蒸馏水向蔗糖溶液渗透。

渗透探伤作业制造书第一篇：渗透探伤作业制造书渗透探伤作业指导书1目的为了使渗透探伤工作标准化、统一化，更好地控制安装施工质量，特制定本程序。

2适用范围适用于我室从事渗透检验的人员采用溶剂去除型渗透方法检查各种表面开口缺陷，粉末冶金多孔材料不采用此法。

3编制依据《压力容器无损检测》GB4730-94 《渗透探伤方法》ZBJ04005-87 《金属试验室质量手册》 4人员资格从事探伤或缺陷等级评定人员，必须持有国家有关主管部门颁发的并与其工作相适应的技术资格证书。

5作业前的准备及应具备的条件5.1专业技术人员接收委托后，经现场调查制定相应的工艺卡，并与班组长对操作人员进行安全技术交底;5.2探伤前，要事先了解被检件的形状、数量、粗糙度等，合理选择探伤材料及操作细则;5.3探伤作业场所附近不应有火源、易燃、易爆品等;5.4探伤场所要有一定的空间并保持通风;5.5环境温度过低时，采取适当措施提高被检件温度，必要时渗透液适当加温。

渗透探伤作业指导书6应具备的工器具淬火铝合金标准试块，相应型号的探伤剂，带光源的放大镜、吹风机、胶带纸（或相机），干净的破布等。

7作业程序7.1预处理：检验前，必须对工件表面氧化皮、铁锈、铁屑、飞溅等进行打磨清理，范围应从检测部位向四周扩大23mm，清理后进行预清洗，去除工件表面油污垢等;7.2渗透：应根据被检工件状态合理选择渗透方法及时间，但要保证被检区被渗透液覆盖，并保持渗透时间内渗透液湿润;7.3清洗：用清洗剂将工件表面多余渗透剂清洗干净;7.4显像：待清洗剂干燥后，可直接向被检区均匀喷洒显像剂;7.5干燥：喷施显像剂后，应进行自然干燥，或用低温空气吹干;7.6观察：观察显示痕迹时，应在显像剂施加后7-30min内进行，必要时要用放大镜;7.7评定与记录：用胶带纸粘贴，照相或画草图等方法，将缺陷痕迹记录下来，交依据相关的标准加以评定;7.8后处理：检验结束后，应用刷洗、水洗等方法将残留显像液清除干净。

渗透检测作业指导书第一篇: 渗透检测作业指导书渗透检测作业指导书一、前言1.适用范围1.1本规程适用于金属材料制成的焊接接头及其零部件的着色渗透检测。

1.2 工件焊接方法为手工电弧焊、埋弧自动焊、气体保护焊。

1.3 渗透检测可发现焊接接头及热影响区以及其他受检部位表面开口性裂纹气孔和其他表面开口性缺陷。

2.参考标准NB/T47013.5-2015承压设备无损检测。

二、人员具有无损检测人员渗透1.2.3级（结果评定需有2级或3级）资格。

三、渗透检测系统1.渗透检测剂渗透检测剂由清洗剂、渗透剂、显像剂组成。

但对同一工件检测时, 不同类型的渗透探伤剂不得混用。

储存时间超过一年的渗透剂, 使用前应用灵敏度试块进行对比试验, 以确定渗透、显像时间。

清洗剂: HD-EX（可变）渗透剂: HD-RS（可变）显像剂: HD-EV （可变）2.灵敏度试块：镀铬试块、铝合金对比试块。

试块用后应清洗干净, 储存在丙酮溶液中。

四、工艺参数与检测要求1.工艺参数（1）检测方法: ⅡC-d;（2）渗透剂施加方法:采用喷涂法, 当渗透温度为 10-50℃时, 渗透时间至少为10min;超出渗透温度都应适当延长渗透时间, 若小于10℃时渗透时间至少为20min；大于50℃时应保持所探伤工件表面的湿润时间至少为15min；（3）清洗方法: 擦洗、水冲洗均可；（水冲洗则须用实体水柱冲洗, 水冲洗的压力应低于0.2Mpa, 水温应低于40℃）（4）显像剂施加方法:采用喷涂法, 显像时间不应少于7min； 2.检验标准和验收标准除非设计文件另有规定或用户另有要求, 缺陷评定应按NB/T47013.5-2015标准执行验收标准。

3.灵敏度校验将镀铬试块与工件一起进行探伤操作, 若试块上三处辐射状裂纹都能清晰显示, 则认为系统灵敏度合格。

否则与试块一起探伤的工件应重新进行探伤。

五、检测顺序1.表面准备（1）工件被检表面不得有影响渗透检测的铁锈、氧化皮、铁屑、毛刺及各种有可能影响渗透的保护层；（2）局部检测时, 准备工作范围应从检测部位四周向外扩展25mm；2.预清洗用清洗剂把被检部位表面的油渍和污垢彻底清除。
