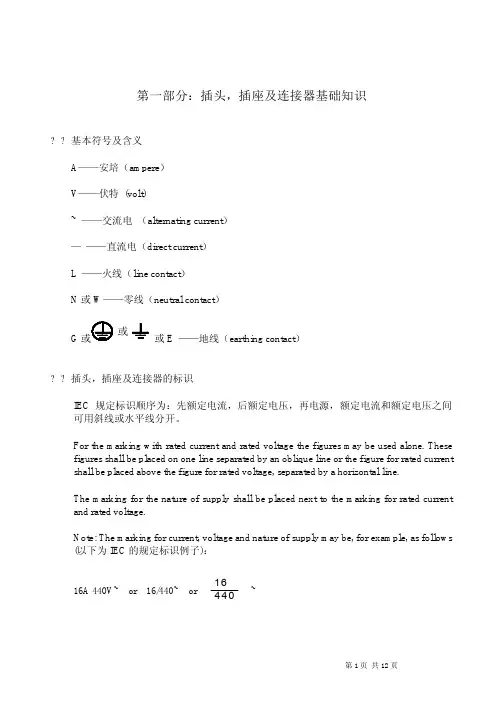

电连接器基础知识一、电连接器的基本结构电连接器的基本结构件包括：1、接触体；2、绝缘体；3、壳体；4、附件。
1．接触体（contacts）是连接器完成电连接功能的核心零件。
一般由阳性接触件和阴性接触件组成接触对，通过阴、阳接触件的插合完成电的连接。
阳性接触件为刚性零件，一般称作插针，其形状为圆柱形（圆插针）、方柱形（方插针）或扁平形（插片）。
阳性接触件一般由黄铜、磷青铜制成，为提高其导电性能，经常进行表面镀金、镀银处理。
阴性接触件即插孔，是接触对的关键零件，它依靠弹性结构在与插针插合时发生弹性变形而产生弹性力与阳性接触件形成紧密接触，完成连接。
插孔的结构种类很多，有圆筒型（劈槽、缩口）、音叉型、悬臂梁型（纵向开槽）、折迭型（纵向开槽，9字形）、盒形（方插孔）以及双曲面线簧插孔等。
插孔主要采用单叶回转双曲面线簧插孔，简称线簧孔。
线簧孔是国际上电连接器接触偶中接触可靠性极高的一种插孔。
它具有接触电阻小、插拔柔和、抗振动、耐冲击、寿命长等特点，并能在恶劣的环境下保持稳定的接触性能而失效。
2．绝缘体绝缘体也常称为基座（base）或安装板（insert），它的作用是使接触件按所需要的位置和间距排列，并保证接触件之间和接触件与外壳之间的绝缘性能。
良好的绝缘电阻、耐电压性能以及易加工性是选择绝缘材料加工成绝缘体的基本要求。
3．壳体也称外壳（shell），是连接器的外罩，它为内装的绝缘安装板和插针提供机械保护，并提供插头和插座插合时的对准，并将插头座锁紧，进而将连接器固定到设备上。
4．附件附件分结构附件和安装附件。
结构附件如卡圈、定位键、定位销、导向销、联接环、电缆夹、密封圈、密封垫等。
安装附件如螺钉、螺母、螺杆、弹簧圈等。
附件大都有标准件和通用件。
二、电连接器常用术语1. 连接器：通常装接在电缆或设备上，供传输线系统电连接的可分离元件（转接器除外）。
2. 射频连接器：是在射频范围内使用的连接器。
3. 视频：频率范围在3HZ∽30MHZ之间的无线电波。
4. 射频：频率范围在3千HZ∽3000GHZ之间的无线电波。
5. 高频：频率范围在3MHZ∽30MHZ之间的无线电波。
6. 同轴：内导体具有介质支撑，结构上能在测量中采用频率范围内得到最小的内反射系数。
7. 三同轴：由具有公共轴线并且相互绝缘的三层同心导体组成的传输线。
8. 等级：连接器在机械和电气精密度方面特别是在规定的反射系数方面的水平。
9. 通用连接器（2级）：采用最宽的容许尺寸偏差（公差）制造，但仍能保证最低限度的规定性能和互配性的一种连接器。
注：反射系数的要求可规定，也可以不规定。
10. 高性能连接器（1级）：按频率变化来规定反射系数极限值的一种连接器，通常所规定的尺寸公差不比相应的2级连接器严格，但是需要保证连接器满足反射系数的要求时，制造厂有责任选择较严的公差。
11. 标准试验连接器(0级)：用来对1级和2级连接器进行反射系数测量的一种精密制造的具体类型连接器，对测量结果引起的误差可以忽略不计。
注：标准试验连接器通常是不同类型间转接器的一部分，而转接器与精密连接器连接构成测试设备的一部分。
12. 密封12.1密封连接器：具有能满足规定的气体，潮气或液体密封性要求的连接器。
12.2隔障密封：防止与气体、潮气或液体沿着轴向进入连接器壳体内部的密封。
12.3面板密封：防止气体、潮气或液体通过安装孔进入固定或转接器壳体与面板之间的密封。
注：密封件通常作为独立产品提供。
12.4插合面密封：防止气体、潮气或液体进入一对插合连接器界面处的密封。
12.5气密封：满足IEC60068-2-17《基本环境试验规程第2部分：试验-试验Q：密封》中试验Qk 规定要求的密封。
三、电连接器主要性能参数连接器的基本性能可分为三大类：即机械性能、电气性能和环境性能。
1．机械性能主要包括耐振动和冲击、锁紧方式、机械寿命、定位键、插拔力等。
耐振动和冲击是重要的机械性能，在特殊的应用环境中如航空和航天、铁路和公路运输中尤为重要，特别随着飞机或导弹飞行速度的增加，振动和冲击加剧，易引起绝缘安装板裂纹、导线和接触件连接处断裂，甚至引起插合件分离，尤其在谐振是更为剧烈，使连接器失效。
冲击试验中应规定峰值加速度、持续时间和冲击脉冲波形，以及电气连续性中断的时间。
锁紧方式是为防止振动引起连接器的分离而采用的安全可靠的连接方式，如螺纹连接时加安全保险线。
机械寿命是另一个重要的机械性能。
机械寿命实际上是一种耐久性指标，在国标GB5095中把它叫做机械操作。
它是以一次插入和一次拔出为一个循环，以在规定的插拔循环后连接器能否正常完成其连接功能（如接触电阻值）作为评判依据。
定位键是为防止连接器错插合而选用的键结构形式。
插拔力分为插入力和拔出力（拔出力亦称分离力），两者的要求是不同的。
在有关标准中有最大插入力和最小分离力规定，这表明，从使用角度来看，插入力要小，而分离力若太小，则会影响接触的可靠性。
连接器的插拔力和机械寿命与接触件结构（正压力大小）接触部位镀层质量（滑动摩擦系数）以及接触件排列尺寸精度（对准度）有关。
2．电气性能主要包括接触电阻、绝缘电阻、电流和抗电强度。
① 接触电阻：高质量的电连接器应当具有低而稳定的接触电阻。
连接器的接触电阻从几毫欧到数十毫欧不等。
② 绝缘电阻：衡量电连接器接触件之间和接触件与外壳之间绝缘性能的指标，其数量级为数百兆欧至数千兆欧不等。
③ 抗电强度或称耐电压：表征连接器接触件之间或接触件与外壳之间耐受额定试验电压的能力，取决于电路间的间隙（即接触件间距合爬电距离）及连接器中所采用的绝缘材料。
④电流：受电连接器及其端接的导线所限制。
其它电气性能还有电磁干扰泄漏衰减是评价连接器的电磁干扰屏蔽效果，一般在100MHz~10GHz频率范围内测试。
对射频同轴连接器而言，还有特性阻抗、插入损耗、反射系数、电压驻波比（VSWR）等电气指标。
由于数字技术的发展，为了连接和传输高速数字脉冲信号，出现了一类新型的连接器即高速信号连接器，相应地，在电气性能方面，除特性阻抗外，还出现了一些新的电气指标，如串扰（crosstalk），传输延迟（delay）、时滞（skew）等。
3．环境性能常见的环境性能包括耐温、耐湿、耐盐雾腐蚀等。
① 耐温：目前连接器的最高工作温度为200℃（少数高温特种连接器除外），最低温度为-65℃。
由于连接器工作时，电流在接触点处产生热量，导致温升，因此一般认为工作温度应等于环境温度与接点温升之和。
在某些规范中，明确规定了连接器在额定工作电流下容许的最高温升。
② 耐湿：潮气的侵入会影响连接器绝缘性能，并锈蚀金属零件。
恒定湿热试验条件为相对湿度90%~95%（依据产品规范，可达98%）、温度+40±20℃，试验时间按产品规定，最少为96小时。
交变湿热试验则更严苛。
③ 耐盐雾腐蚀：连接器在含有潮气和盐分的环境中工作时，其金属结构件、接触件表面处理层有可能产生电化腐蚀，影响连接器的物理和电气性能。
为了评价电连接器耐受这种环境的能力，规定了盐雾试验。
它是将连接器悬挂在温度受控的试验箱内，用规定浓度的氯化钠溶液用压缩空气喷出，形成盐雾大气，其暴露时间由产品规范规定，至少为48小时。
其它环境性能：根据使用要求，电连接器的其它环境性能还有密封性（空气泄漏、液体压力）、液体浸渍（对特定液体的耐恶习化能力）、低气压等。
电连接器中英文对照衰减——Attenuation，电气系统内的能量损耗，对电缆常用分贝（dB）/长度单位表示芯片——Chip，IC半导体的未封装且通常为无引线的形式，芯片元件具有与基片连接的金属化接线端分贝——Decible db，一种表示功率或电压水平差的单位，表示功率增益、损失及噪声水平电桥接——Bridging Electrical，两导体之间形成的导电通路卡口连接装置——Bayonet Coupling 附件——Accessories环形圈——Annular Ring 粗糙度——Asperity对接——Butt 电缆——Cable中心距——Center-to-Center Spacing 试样——Test Coupon电路——Circuit 同轴电缆——Coaxial Cable元件插针——Component Pin 同心度——Concentricity导电率——Conductivity 连接器——Connector接触件——Contact 插孔接触件——Socket Contact接触长度——Contact Length 接触件镀层——Contact Plating接触压力——Contact Pressure 接触电阻——Contact Resistance接触件保持力——Contact Retention 接触簧片——Contact Spring介电常数——Dielectric Constant 啮合和分离力——Engaging and Separating Force环境密封——Environmentally Sealed 光纤连接器——Fiber Optic Connector前安装——Front Mounted 气密封——Gas Tight封线体——Grommet 线束——Harness电感——Inductance 插入力——Insertion Force绝缘体——Insulation 绝缘电阻——Insulation Resistance界面密封——Interface Seal 插头——Plug定位销——Polarizing Pin 射频——Radio Frequency电阻焊——Resistance Soldering 壳体——Shell电屏蔽——Shielding Electronic 焊缝——Solder Fillet热塑性塑料——Thermoplastic 热固性塑料——thermoset plasticsA REFERENCE GUIDE to Cylindrical Connectors, By Amphenol——Amphenol样本Know the Language25 Common terms you should know• Shell - Houses insert and contacts，壳体• Insert - The dielectric or insulating inner core, holds contacts。
绝缘体• Insert Arrangement–绝缘体孔组排列• Co upling Nut - Outer threaded or grooved ring which holds mated pair together。
连接螺帽• Jam Nut - Nut that holds receptacle to a panel。
