高压隔离开关安装过程与调试

隔离开关安装作业指导书交流高压隔离开关是三相交流50HZ的高压电器，供高压线路有电压无负载时分合线路之用。

交流高压隔离开关型号种类繁多，根据交流高压隔离开关的安装施工要求和工艺标准规范，制定出以GW4系列、GW5系列和GW1－10系列为主的交流高压隔离开关安装作业指导书，本作业指导书适用于110kv及以下等级的交流高压隔离开关安装作业。

在安装作业中根据交流高压隔离开关形式，按照所需条款进行施工。

（一）开箱验收1、检查隔离开关的名牌、型号等技术参数，是否与设计施工安装图纸相符；2、安装使用说明书、出厂合格证、出厂试验报告及备品配件、专用工具等是否齐全。

3、外部检查无损伤，支柱绝缘子不得有操作及裂纹现象。

4、轴承转动灵活，底座各转动部分灵活，紧固件应紧固无松动。

5、检查油漆完整无锈蚀，无脱焊现象。

（二）安装前的准备工作1、根据施工安装图纸的要求，对安装固定隔离开关的基架基础应找平，并根据中心距离，按隔离开关地脚螺孔的距离，在基架上打孔。

2、检查起吊绳索及用具，应符合隔离开关荷重量的起吊要求。

3、准备好必要的工具，接线端子（设备线夹），接线端子的连接孔应与隔离开关接线桩柱相配套，严禁使用桩柱小而孔大的接线端子。

（三）安装调整：10kv隔离开关安装：1、隔离开关允许立装或水平安装于铁架或其他支持物上。

操作机构装于隔离开关之下方。

2、在安装前应根据隔离开关及操作机构的相对位置，作出联动图解，以决定联接钢管的长度及联动臂的适当方位。

3、安装时可先装隔离开关及操作机构，然后以预定之连接管接于两者间，隔离开关极间连接可用1″钢管，转轴与钢管的连接处可用销子铆牢和电焊焊牢。

传动臂应预先架于钢管之中，将定位螺栓旋紧以定位。

待连接管已接上，调节妥当后，传动臂与操纵构构上拐臂均分别钻贯通于轴之Φ8孔，并用肖子铆牢。

4、在安装隔离开关时应注意以下各项：⑴操作机构手柄向上之最终点，隔离开关必须到达闭合位置之最终点，手柄向下之最终点，隔离开关闸刀必须到达打开位置最终点。

GW22B-550/420/363型户外高压交流隔离开关安装使用说明书0SR.412.210.5江苏省如高高压电器有限公司2014年07月目录1 概述1.1产品型号和含义…………………………………………………………………………………………1.2产品用途和适用范围……………………………………………………………………………………1.3本设备依据以下标准制造………………………………………………………………………………1.4适用工作环境条件………………………………………………………………………………………2主要技术参数………………………………………………………………………………………………3结构特征与工作原理………………………………………………………………………………………3.1隔离开关…………………………………………………………………………………………………3.1.1产品结构………………………………………………………………………………………………3.1.1.1底座…………………………………………………………………………………………………3.1.1.2绝缘子………………………………………………………………………………………………3.1.1.3导电部分……………………………………………………………………………………………3.1.2工作原理………………………………………………………………………………………………3.2接地开关…………………………………………………………………………………………………3.2.1产品结构………………………………………………………………………………………………3.2.2工作原理………………………………………………………………………………………………3.3操动机构…………………………………………………………………………………………………4安装与调试…………………………………………………………………………………………………4.1安装前检查………………………………………………………………………………………………4.2产品的安装………………………………………………………………………………………………4.2.1底座的安装……………………………………………………………………………………………4.2.2支柱绝缘子的安装……………………………………………………………………………………4.2.3操作绝缘子的安装……………………………………………………………………………………4.2.4主导电部分的安装……………………………………………………………………………………4.2.5悬挂式静触头的安装…………………………………………………………………………………4.2.6均压环的安装…………………………………………………………………………………………4.2.7电动机操动机构的安装……………………………………………………………………………4.3产品的调试………………………………………………………………………………………………4.3.1隔离开关的调试………………………………………………………………………………………4.3.2接地开关的调试………………………………………………………………………………………4.4安装调整后的检查与验收………………………………………………………………………………5保养、维修…………………………………………………………………………………………………6工具表………………………………………………………………………………………………………7验收、储存…………………………………………………………………………………………………8随机文件及随机附件、备件………………………………………………………………………………9订货须知……………………………………………………………………………………………………10常用各种规格钢制普通螺纹连接螺纹的力矩值要求……………………………………………………11.附录1……………………………………………………………………………………………………GW22B-550/420/363型户外高压交流隔离开关安装使用说明书1 概述1.1 产品型号和含义额定短时耐受电流，kA额定电流，A配用电动机操动机构防污型附接地开关额定电压,kV设计序号户外隔离开关额定短时耐受电流，kA额定电流，A配用电动机操动机构防污高海拔型附接地开关额定电压,kV设计序号户外隔离开关额定短时耐受电流，kA额定电流，A配用电动机操动机构防污高海拔型附接地开关额定电压,kV设计序号户外隔离开关1.2产品用途和适用范围GW22B－550D(W)、GW22B－400D(W)、GW22B-363D(G²W)单柱垂直伸缩式户外高压交流隔离开关（以下简称隔离开关）是用于三相交流额定电压分别为500kV、400kV 、330kV，额定频率为50Hz电力系统的一种户外高压电器。

隔离开关的安装和调试的主要工序The manuscript was revised on the evening of 2021隔离开关的安装和调试的主要工序1、施工准备（1）技术资料准备1）隔离开关安装使用说明书及出厂试验报告。

2）隔离开关安装作业指导书和施工图纸。

3）电气装置安装工程高压电器施工及验收规范。

（2）人员准备1）施工人员须先熟悉安装图纸及产品安装使用说明书，必须参加过专业技术方面的培训，并经考试合格后方可上岗进行作业。

2）根据工程量的大小配备足够人员，施工现场明确施工负责人和安全、质量专责人。

施工负责人要求具备变电一次安装专业高级工及以上资格。

（3）工器具及材料准备。

1）按照施工技术措施要求准备施工工器具，力矩扳手、吊装绳索、其重工具等重要工具应校验合格。

2）施工测量用仪器、仪表等应校验合格。

3）隔离开关安装所需耗材应充分准备，所需螺栓规格应齐全，质量检验合格。

2、安装位置复测（1）安装前，仔细阅读产品说明书，查看施工图纸，检测基础误差应满足设备安装要求。

（2）如无特殊要求，设备基础或者基坑的误差应满足要求：水平误差不大于±5mm、基础中心线误差小于±5mm、高低误差小于±5mm。

3、设备开箱检查（1）设备开箱应根据装箱清单进行核对、清点，检查设备及附件外包装应完好，按照图纸核对规格、尺寸，核对操动机构的电源参数符合图纸要求。

（2）检查机构内部有无受潮，所有部件，包括瓷件应完好无损。

（3）包装箱内的产品说明书、合格证、试验报告、装箱清单等资料应妥善保管。

（4）开箱检查时，如发现设备质量问题，应立即上报有关部门，并保留图像资料。

4、设备支架安装（1）独立设备支架安装，其倾斜度应小于支架高度的‰。

（2）设备支架同轴误差不大于±15mm，水平误差不大于±10mm，（3）设备支架同组水平误差不大于±5mm，同相水平误差不大于±。

GW4一40.5/126kv高压隔离开关安装调试手册基本参数主闸刀断口/最小空气距离40.5KV 72.5KV 126KV≥540mm ≥650mm ≥1200mm相对地断口/最小空气距离40.5KV 72.5KV 126KV≥400mm ≥650mm ≥900mm主回路接触电阻1250～1600A2000～3150A4000A 126kv ≤140uΩ≤120uΩ≤60uΩ72.5kv ≤130uΩ≤100uΩ≤50uΩ40.5kv ≤125uΩ≤85uΩ≤50uΩ主刀三相同期40.5KV 72.5KV 126KV≤6mm ≤6mm ≤10mm—:开箱检查GW4一40.5一126kv隔离开关每组均调试出厂,主要有以下几个部分包装,有本体包装箱、电动操作机构包装箱、水平连杆包装。

开箱时应对照装箱清单仔细检查,零部件有无遗失缺漏、损坏,绝缘子瓷质有无破损、附件胶装处是否松动。

本体包装箱内有主刀闸装配3相(开关带接地时附有1组或2组接地闸刀)、垂直连杆、主、地刀水平连杆、手动操作机构。

附件箱内有隔离开关出厂资料,(十二孔)接头(用于连接地刀水平连杆,手动操作机构与垂直连杆的连接),地刀垂直出轴装配。

二.安装调试产品出厂时均已整组调试,但因基础、吊装等因素使刀闸有变化,现场安装仍要稍微调整。

1、刀闸的吊装吊装前用水平尺检测基础立柱上安装槽钢的水平,并调整好。

吊装时需在两瓷瓶的上端用两根木条将两导电杆固定,以防吊装过程中刀闸翻转。

把吊带绑在底座吊装(吊装时瓷瓶、转动轴承座不能受力),吊带上方需固定在木条上。

GW4一40.5一126kv隔离开关为机械三相联动,按设计图将主刀操作相刀闸安装在基础主刀操作相位置,地刀操作相在基础立柱的另一端,用M16螺栓临时固定。

三相刀闸全部吊装到位后,在底座同一位置拉一通线,调整底座的位置使底座在同一中心线上,同时相邻的两相底座的两对角距离相等。

查看瓷瓶是否基本垂直,如偏差太大调节瓷瓶下方转动轴承座和底座相连的4个M12螺栓。

供电承装公司变电工程项目部隔离开关现场安装作业指导书共 15 页产品型号 GW17-550DW 状态受控产品名称高压户外隔离开关已审核批准1．范围本指导书合用于 GW17-550DW 高压隔离开关的现场安装与调整。

2．引用文件本指导书引用了如下有效文件，当本指导书未描述或者对其有疑惑时，使用本指导书的有关人员均应查阅和执行下列文件。

平顶山高压开关厂的安装使用说明书。

14-B1001S-D0103 DT/5161.2—2002 GBJ147-90 卷册设计图纸。

质量检验标准第五部份。

第八章隔离开关施工验收规范。

3．现场装配前注意事项3.1 施工前,所有参预施工的人员均要接受本指导书的交底。

3.2 装配过程应随时记录有关施工记录。

3.3 现场开箱后，应即将检查其型号、规格是否与设计相符，特殊注意额定电流、电压等有关参数。

3.4 检查绝缘子有无裂纹、破损，瓷铁结合处是否坚固无松动。

3.5 导电杆、触头有无变形。

3.6 子细核对零配件是否齐全。

3.7 本指导书中数据单位除注明外，均为mm4．装配程序 (见下页)第 1 页供电承装公司变电工程项目部隔离开关现场安装作业指导书共 15 页产品型号 GW17-550DW 状态受控产品名称高压户外隔离开关已审核批准到货验收检查测量支架水平度及距离开箱检查技术交底及工作票基座安装调整主体安装操作机构安装相间、机构及零配件安装N 机械性能调整Y检查和试验二次接线一次端子接线接地线安装交接、投运第 2 页供电承装公司变电工程项目部隔离开关现场安装作业指导书共 15 页产品型号 GW17-550DW 状态受控产品名称高压户外隔离开关已审核批准5 隔离开关的有关参数5.1 有关电气参数额定电压 kV 500最高电压 kV 550额定频率 HZ 50额定电流 A 3150额定峰值耐受电流 KA 1253S 短时耐受电流 KA 50隔离开关主回路电阻μ Ω 不大于 130接地刀主回路电阻μ Ω 不大于 130隔离开关分闸后最小绝缘距离 m 4.7接地刀闸分闸后最小绝缘距离 m 4.0合闸后动触头最小夹紧力 N 不小于 1205.2 安装过程螺栓的拧紧力矩：M8 20Nm M10 40NmM12 70Nm M16 170NmM20 340Nm M24 600Nm 5.3 所配电动机构技术参数输出角度:分闸一次时间:合闸一次时间: 机电转速:电机电压:控制回路电压: 90 ±4° (可调)9±2s9±2s1400r/minAC380V220V第 3 页供电承装公司变电工程项目部安装内容隔离开关现场安装作业指导书第 4 页共 15 页产品型号 GW17-500W 状态受控产品名称高压户外隔离开关已审核批准简图备注6 安装过程6.1 基础检查按右图 1 检查基础的水平尺寸，误差不超过 5mm 。

GW11A-550安装使用说明书1 页1 概述GW11A-550型双柱水平伸缩式户外交流高压隔离开关（以下简称隔离开关）是三相交流50Hz户外高压电器，供高压线路在有电压无负载时分、合线路，以及对被检修的高压母线、断路器等实现安全的电气隔离。

隔离开关在分闸后形成水平方向的绝缘单断口，两侧均可配装接地开关。

接地开关与隔离开关各配有独立的操作机构，但两者间具有机械联锁或电气联锁装臵，确保隔离开关和接地开关两者间操作顺序（主合—地分；地合—主分）正确。

接地开关为单杆分步动作式。

隔离开关具有通流能力大，占地面积小，且机构紧凑，运动装臵密封于导电管内，检修周期长等特点。

2 产品使用环境条件 2.1 海拔高度：不超过2000m。

2.2 环境温度：-40℃至+40℃。

2.3 风压不超过700Pa（相当于风速34m/s）。

2.4 地震烈度不超过8度。

2.5 覆冰厚度不超过20 mm。

2.6 相对湿度：日平均不超过95%；月平均不超过90% 2.7 阳光辐射：不大于1000W/m? 。

2.8 不适于有易燃物质、爆炸危险、化学腐蚀及剧烈震动的场所。

2.9 适用于水平安装场所。

3 产品特征及额定参数 3.1 产品特征：见表1。

表1 特征结构形式a）不接地b）动侧单接地有无接地开关c）静侧单接地d）双接地操作方式单相电动操作，三相电气联动操动机构 3.2 额定参数见表2。

CJ6A会输签入标记处数更改文件号签字日期安装使用说明书编制校核0KA.805.106会签标准化审定批准GW11A-550 双柱水平伸缩式户外高压交流隔离开关安装使用说明书0KA.412.521共18 页第 2 页表2序号 1 2 3 4 5 6 7 8 9 10 11 12 13 项目额定电压，kV 额定电流， A 额定短时耐受电流（有效值），kA 额定短路持续时间，s 额定峰值耐受电流（峰值），kA 对地额定短时工频耐受电压（有效值），kV 断口对地额定雷电冲击耐受电压（峰值），kV 断口对地额定操作冲击耐受电压（峰值），kV 断口额定开断电容电流，A 额定开断电感电流，A 额定频率，Hz 无线电干扰水平单极重量，kg 参数550 3150，4000 63 3 160 740 740（+315）1675 1675（+450）1300 1175（+450）2 0.7 50 在1.1倍额定相电压下①晴天、夜晚无可见电晕；②无线电干扰电压不大于500μV 不地1590、单地1790、双地1990 额定注：1、隔离开关所配用的接地开关额定短时耐受电流和额定峰值耐受电流同主闸刀。

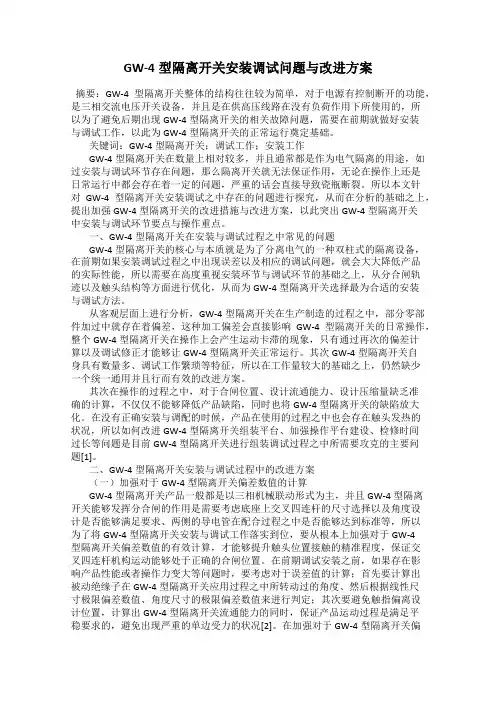

GW-4型隔离开关安装调试问题与改进方案摘要：GW-4型隔离开关整体的结构往往较为简单，对于电源有控制断开的功能，是三相交流电压开关设备，并且是在供高压线路在没有负荷作用下所使用的，所以为了避免后期出现GW-4型隔离开关的相关故障问题，需要在前期就做好安装与调试工作，以此为GW-4型隔离开关的正常运行奠定基础。

关键词：GW-4型隔离开关；调试工作；安装工作GW-4型隔离开关在数量上相对较多，并且通常都是作为电气隔离的用途，如过安装与调试环节存在问题，那么隔离开关就无法保证作用，无论在操作上还是日常运行中都会存在着一定的问题，严重的话会直接导致瓷瓶断裂。

所以本文针对GW-4型隔离开关安装调试之中存在的问题进行探究，从而在分析的基础之上，提出加强GW-4型隔离开关的改进措施与改进方案，以此突出GW-4型隔离开关中安装与调试环节要点与操作重点。

一、GW-4型隔离开关在安装与调试过程之中常见的问题GW-4型隔离开关的核心与本质就是为了分离电气的一种双柱式的隔离设备，在前期如果安装调试过程之中出现误差以及相应的调试问题，就会大大降低产品的实际性能，所以需要在高度重视安装环节与调试环节的基础之上，从分合闸轨迹以及触头结构等方面进行优化，从而为GW-4型隔离开关选择最为合适的安装与调试方法。

从客观层面上进行分析，GW-4型隔离开关在生产制造的过程之中，部分零部件加过中就存在着偏差，这种加工偏差会直接影响GW-4型隔离开关的日常操作，整个GW-4型隔离开关在操作上会产生运动卡滞的现象，只有通过再次的偏差计算以及调试修正才能够让GW-4型隔离开关正常运行。

其次GW-4型隔离开关自身具有数量多、调试工作繁琐等特征，所以在工作量较大的基础之上，仍然缺少一个统一通用并且行而有效的改进方案。

其次在操作的过程之中，对于合闸位置、设计流通能力、设计压缩量缺乏准确的计算，不仅仅不能够降低产品缺陷，同时也将GW-4型隔离开关的缺陷放大化。

高压开关安装
简介
本文档介绍了高压开关的安装步骤和注意事项。

步骤
1. 安装位置选择
选择合适的安装位置，确保能够方便操作和维修。

同时要避免高温、潮湿和易受外界物体冲击的位置。

2. 安装支架和底座
根据开关的尺寸，选择合适的支架和底座，确保能够牢固地固定在地面或墙壁上。

3. 连接线路
根据相关电气图纸，正确连接开关与电源和其他设备之间的线路。

确保接线牢固、无短路和漏电情况。

4. 调试和测试
在安装完成后，进行开关的调试和测试。

确保开关能够正常开关、断电，并且没有异常噪音或异味。

5. 安全操作教育
在安装完成后，向相关人员进行开关的安全操作教育，包括开
关的正确使用方法、注意事项和紧急处理措施。

6. 定期维护和检查
定期进行开关的维护和检查，保持开关的正常运行和安全性能。

注意事项
- 安装前请确保断电，并在安装过程中避免触摸暴露电源线或
裸露的电器部件。

- 在安装位置附近，避免堆放易燃和易爆物品。

确保开关周围
有足够的空间进行烟雾排放和散热。

- 在进行连接线路时，请使用合适的工具和设备，并遵守相关
安全操作规程。

- 若发现开关有异常情况（如过热、漏电等），请立即停止使用，并联系专业技术人员进行维修。

以上是高压开关安装的基本步骤和注意事项，希望对您有所帮助。

10KV高压隔离开关安装要求及工艺首先，对于10KV高压隔离开关的安装要求，需要满足以下几点。

首先是选择合适的安装位置，通常应选择在电力系统的开关电源附近，以便于操作和维护。

同时，还要保证安装位置的空间足够，便于设备的放置和接线。

其次，还需要充分考虑设备的安全性，例如需要考虑设备的防雷防爆措施，确保设备能够正常运行且不易受到外界环境的干扰。

此外，还需要考虑设备的接地和接地电阻，确保设备的接地质量符合相关标准。

最后，还需要根据设备的具体要求选择合适的安装方式，例如室内或室外安装以及固定式或可移动式安装。

其次，对于10KV高压隔离开关的安装工艺，需要按照以下步骤进行。

首先是安装前的准备工作，包括设备的验收和检查，确保设备的完好无损和符合相关标准。

其次是设备的放置和固定，需要将设备放置在已经准备好的安装位置上，并使用合适的固定装置进行固定。

在放置和固定设备时，还需要考虑设备的重心平衡和防止设备移动的措施。

接下来是设备的接线和引线的安装，需要根据设备的接线要求进行正确的接线和引线安装，并严格遵守相关的安全规定。

在接线和引线安装时，还需要保证接触面的清洁和良好的接触质量。

最后是设备的调试和运行试验，需要进行设备的功能性测试和检查，确保设备能够正常运行并符合相关的技术要求。

在进行10KV高压隔离开关的安装时，还需要注意以下几点。

首先是安装人员需要具备相关的专业知识和技能，熟悉相关的安装要求和工艺，并且要具备安全意识和操作技巧。

其次是需要使用符合标准的工具和设备进行安装，确保安装的质量和效果。

此外，还需要注意设备的维护和保养，定期进行检查和保养，确保设备的正常运行和安全性。

综上所述，10KV高压隔离开关的安装要求和工艺是非常重要的，它直接关系到设备的安全运行和电力系统的稳定性。

因此，在进行安装时，需要严格按照相关要求进行操作，并且保证安装过程的质量和安全性。

23隔离开关安装使用说明书1 概述隔离开关分为两种类型：一种为普通隔离开关（慢动开关），配电动机构，在无负荷电流、无故障电流情况下进行分、合闸操作；一种为快速隔离开关（快动开关），配电动弹簧机构，除具有隔离线路的功能外，还具有切合母线转移电流的能力。

按使用位置的不同，隔离开关又分为角形隔离开关和线形隔离开关，角形隔离开关主要用于主回路的直角拐弯隔离处；线形隔离开关主要用于主回路的直线隔离处。

2 技术参数2.1 隔离开关的技术参数（见表1）表1SF 6气体的额定压力（20C ） 2.2 隔离开关的动作特性（见表2）表22.3 电动机构的技术参数（见表3）表 32.4弹簧机构的技术参数（见表4）表4（）3 结构与工作原理3.1 外形结构隔离开关及其机构的外形如图1、图2所示，机构与筒体通过过渡弯板相连，在动作过程中，图1 隔离开关机构的拐臂通过连杆带动三相进行分、合闸，壳体下面装有爆破片，发生内部故障时，气2425手动操作，并且电动与手动互相联锁。

3.2 隔离开关动作原理 3.2.1 角形隔离开关工作原理角形隔离开关的结构如图1、2所示，触头座（2-2）固定在盘式绝缘子（2-1）上，其相对位置如图2（B-B ），动触头（2-7）与托架（2-10）相连，并贯穿于触头座。

当操动机构（1-1）接到操作命令后，机构主轴上的拐臂（1-6）旋转60o ，通过与机构拐臂相连的连杆(1-2)带动开关主轴上的外拐臂（1-1）旋转60o ，从而使装在同一主轴(2-11)上的内拐臂（2-3）旋转60o ，内拐臂再带动托架沿导向杆作直线运动，使隔离开关的动触头沿其中心线作直线运动，实现分、合闸操作。

合闸终了，动触头插入静触头(2-6)内；分闸完毕，动触头缩进触头内，保证隔离开关断口间有充足的绝缘距离。

2-1 盘式绝缘子 2-2 触头座 2-3 内拐臂 2-4 密度继电器 2-5 爆破片 2-6 静触头 2-7 动触头 2-8 筒体 2-9 盖板 2-10 托架 2-11 主轴图2 角形隔离开关3.2.2 线形隔离开关工作原理线形隔离开关的结构如图3所示，动触头座（3-2）固定在绝缘子（3-1）上，动触头（3-7）与触头座内的齿条（3-6）相连，当操动机构接到操作命令后，机构主轴上的拐臂旋转60o ，与机构拐臂相联的连杆带动齿轮箱（3-10）主轴上的拐臂旋转60o ，在绝缘拉杆（3-9）的连接下，通过齿轮、齿条传动带动动触头运动，从而使隔离开关的动触头沿其中心线作直线运动，实现分、合操作。
