断路器试验报告

工程名称：阳光城假日广场(时代广场）10kV配电工程安装位置: 1AH 出线柜1.铭牌：真空断路器型号VB2 plus-12/T630-25 额定电压(kV) 12额定电流(A) 630 额定频率(Hz) 50操作电压(V) DC 110 额定短路开断电流(kA) 25电机电压（V）DC 110 额定短路持续时间(S) 4 出厂编号C1401539制造厂上海通用电气开关有限公司出厂日期2014年04月2. 分、合闸线圈检查：温度：21℃湿度：50 % 试验日期：2014年10月29日名称合闸分闸线圈电阻(Ω) 57.15 58.93绝缘电阻(MΩ) 36 433．操动机构试验：温度：21℃湿度：50 % 试验日期：2014年10月29日操作类别操作电压（V）操作次数可靠性试验试验结果合、分110%额定操作电压DC121V 3 ------- ----合80%额定操作电压DC88V 3 (80%~110%)Un可靠动作DC88V~121V通过分65%额定操作电压DC71.5V 3 ＜30%Un可靠不动作DC33V通过合、分、重合100%额定操作电压DC110V 3＞65%Un可靠动作DC71.5V通过储能时间3s4．时间测试：温度：21℃湿度：50 % 试验日期：2014年10月29日名称实测值要求A相B相C相合闸时间(ms) 36.2 36.6 36.3 35-70 合闸弹跳时间(ms) 0.6 0.6 0.6 ≦2 分闸时间(ms) 25.2 25.0 25.1 20-50 三相合闸不同期差(ms) 0.4 ≦2 三相分闸不同期差(ms) 0.2 ≦2相 别 A B C 要 求 值 电阻（μΩ）444444≤60μΩ6．绝缘及交流耐压试验: 温度：21℃ 湿度：50 % 试验日期：2014年10月29日 相别 试验项目 绝缘电阻（M ） 试验电压 （kV ）试验时间 （S ）试验结果试验前 试验后 A相对地 1000 1000 33.660通过断口 1500 1500 B相对地 1000 1500 断口 1000 1500 C 相对地 1000 1500 断口100015007．试验仪器仪表:器具名称 编号检验证编号检验单位有效期高压绝缘电阻测试仪 见检测报告充气式交直流高压试验变压器高压开关综合测试仪 回路电阻测试仪 万用表(可测温度)8．试验结果:合格。

批准：
审核：
主检：
声明： 1、本检验报告涂改、换页无效。

未经本单位书面批准，不得部分复制本检验报告。

（完全复制除外） 2、对本报告如有异议，应在收到报告15日内以书面形式向本单位提出，过期不予受理。

检验单位地址：电话：送验日期：年 月 日检验日期：
年 月 日报告日期：
年 月 日
见证单位：检验类别：见证人员：监督编号：型号规格：样品编号：

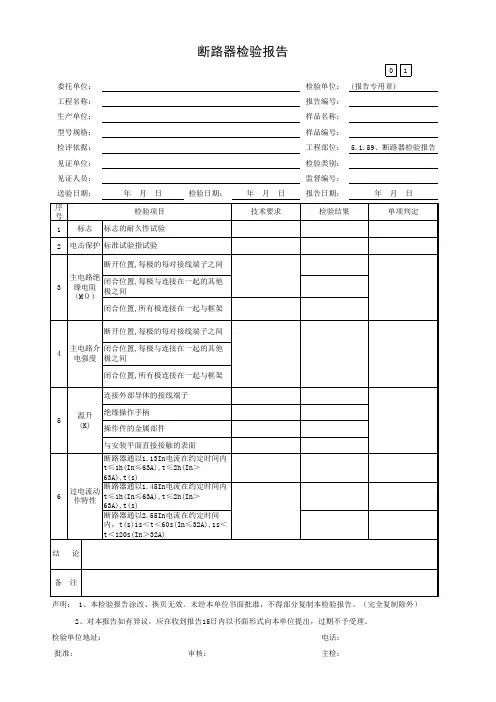

检评依据：工程部位： 5.1.59、断路器检验报告工程名称：报告编号：生产单位：样品名称：断路器检验报告
委托单位：检验单位：(报告专用章)。

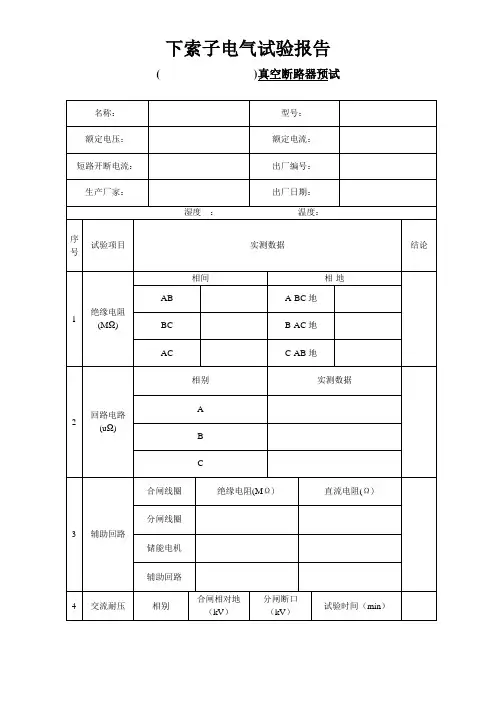

( )真空断路器预试
名称：型号：
额定电压：额定电流：
短路开断电流：出厂编号：
生产厂家：出厂日期：
湿度：温度：
序
号
试验项目实测数据结论
1 绝缘电阻
(MΩ)
相间相-地
AB A-BC地
BC B-AC地
AC C-AB地
2 回路电路
(uΩ)
相别实测数据
A
B
C
3 辅助回路合闸线圈绝缘电阻(MΩ)直流电阻(Ω)分闸线圈
储能电机
辅助回路
4 交流耐压相别合闸相对地
（kV）
分闸断口
（kV）
试验时间（min）
A相B相C相
5 开关特性
试验
合闸试验结果
相别
动作时间
（ms）
弹跳时间
（ms）
相内不同期
（ms）
相间不同期
（ms）A
B
C
6 开关特性
试验
分闸试验结果
相别
动作时间
（ms）
弹跳时间
（ms）
相内不同期
（ms）
相间不同期
（ms）A
B
C
7 机械机构、
回路保养
维护
试验人：技术负责人：班组负责人：
审核：
试验日期：年月日。

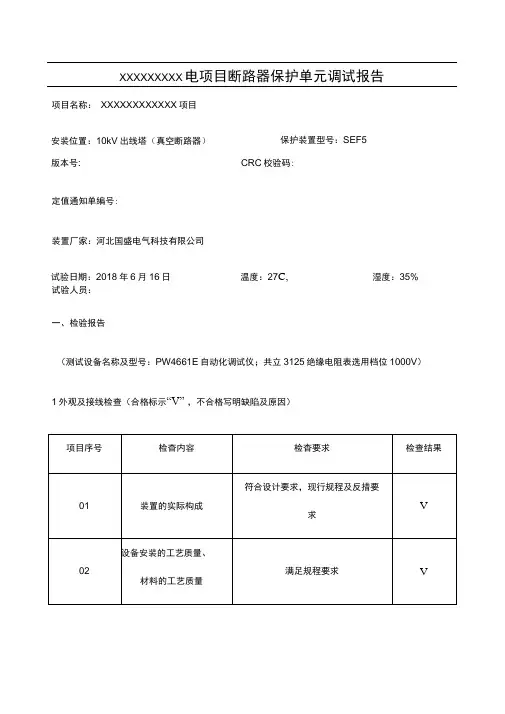

XXXXXXXXX 电项目断路器保护单元调试报告
项目名称： XXXXXXXXXXXX 项目
CRC 校验码:
定值通知单编号:
装置厂家：河北国盛电气科技有限公司
试验人员：
一、检验报告
（测试设备名称及型号：PW4661E 自动化调试仪；共立3125绝缘电阻表选用档位1000V ）
1外观及接线检查（合格标示“V” ，不合格写明缺陷及原因）
安装位置：10kV 出线塔（真空断路器）
保护装置型号：SEF5
版本号: 试验日期：2018
年6月16日
温度：27C,
湿度：35%
2绝缘电阻及介质强度检测
绝缘电阻实测记录（单位：M Q）开路电压为1000V的测试仪器测定其绝缘电阻应不小于10M Q。

3通电初步检验（合格标示“V”，不合格写明缺陷及原因）
零点漂移
模拟量
以上模拟量零漂要求控制在一〜范围内5精度校验
、结论
此装置按照中华人民共和国国家标准GB/T14285-2016《继电保护和安全自动装置技术规程》经试验合格，可以投入运行。

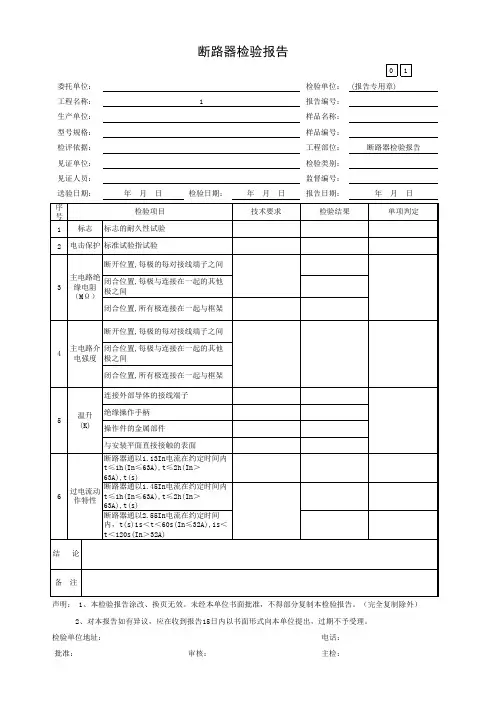

断路器检验报告
委托单位：检验单位：(报告专用章)
工程名称：1报告编号：
生产单位：样品名称：
型号规格：样品编号：
检评依据：工程部位：断路器检验报告见证单位：检验类别：
见证人员：监督编号：
送验日期：年 月 日检验日期：年 月 日报告日期：年 月 日
声明： 1、本检验报告涂改、换页无效。

未经本单位书面批准，不得部分复制本检验报告。

（完全复制除外） 2、对本报告如有异议，应在收到报告15日内以书面形式向本单位提出，过期不予受理。

检验单位地址：电话：
批准：审核：主检：。

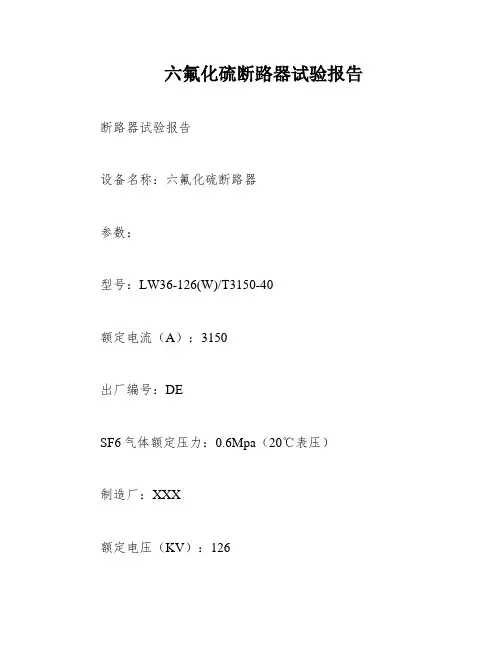

六氟化硫断路器试验报告断路器试验报告设备名称：六氟化硫断路器参数：型号：LW36-126(W)/T3150-40额定电流（A）：3150出厂编号：DESF6气体额定压力：0.6Mpa（20℃表压）制造厂：XXX额定电压（KV）：126额定短路开断电流：40KA出厂日期：/环境温度℃：28试验依据：本试验采用标准、设计技术参数及合同要求。

测量每相导电回路的直流电阻：相别测量值（μΩ）测试电流（A）技术要求值（μΩ）试验设备A 22 100 <50 LW36-126(W)/T3150-40B 19 100 <50C 22 99 <50交流耐压试验：测试位置试验电压（KV）试验时间（min）试前绝缘（MΩ）试后绝缘（MΩ）备注A/B、C及地 184 1 2500 2500 试验仪器及仪表名称、规格、编号，仪表使用有效期合闸状态B/C、A及地 184 1 2500 2500C/A、B及地 184 1 2500 2500A相断口 184 1 2500 2500分闸状态B相断口 184 1 2500 2500C相断口 184 1 2500 2500断路器的分、合闸速度：相别合闸速度（m/s）分闸速度（m/s）试验设备A相 4.89 3.51 试验仪器及仪表名称、规格、编号，仪表使用有效期B相 4.88 3.57C相 4.76 3.61直流电磁或弹簧机构的模拟操动试验：操作类别合、分合闸（自动重合闸）分闸合、分、重合操作线圈端钮电压与额定电源电压的比值（%） 110 100 85（80） 65 100操作次数 3 3 3 3 3液压机构的模拟操动试验：操作类别合、分合、分合闸（自动重合闸）分闸合、分、重合操作线圈端钮电压与额定电源电压的比值（%） 110 85（80） 65 100操作次数 3 3 3 3测量断路器内SF6气体的微水含量：相别不与灭弧室相通的气室（（μL/L）与灭弧室相通的气室（（μL/L）试验设备A相 <0.5％密封性试验：相别捡漏结果试验设备A相试验结论：该六氟化硫断路器各项试验均符合标准、设计技术参数及合同要求。

户内真空断路器试验报告
3. 断路器分、合闸时间测试
4. 分、合闸线圈直流电阻、绝缘电阻及操动机构试验
5.交流耐压试验
户内真空断路器试验报告
3. 断路器分、合闸时间测试
4. 分、合闸线圈直流电阻、绝缘电阻及操动机构试验
户内真空断路器试验报告
3. 断路器分、合闸时间测试
4. 分、合闸线圈直流电阻、绝缘电阻及操动机构试验
户内真空断路器试验报告
3. 断路器分、合闸时间测试
4. 分、合闸线圈直流电阻、绝缘电阻及操动机构试验
户内真空断路器试验报告
3. 断路器分、合闸时间测试
4. 分、合闸线圈直流电阻、绝缘电阻及操动机构试验
户内真空断路器试验报告
3. 断路器分、合闸时间测试
4. 分、合闸线圈直流电阻、绝缘电阻及操动机构试验。
