酸雾废气处理工艺流程

***有限公司酸雾废气处理系统操作规程***有限公司2020.**.**1一、目的规范操作，保证废气处理设施正常运行，杜绝未经治理废气直接排放。

二、流程酸性废气处理工艺流程图2三、原理酸性废气，溶于水并能和碱液中和，废气通过收集管道进入喷淋吸附塔，在塔内充分与碱液水雾接触，达到中和吸收的效果，达标排放。

四、总体要求1.废气处理设备应与产生废气的生产工艺设备同步运行！2.废气塔要定期添加药剂，以确保其发挥正常效用！3.车间内禁止未经处理直接外排废气的行为！4.日常的运行维护和管理须指定专人负责，定期进行保养！五、日常点检制度和台账制度1.废气污染防治设施日常点检每日不得少于一次。

2.检查循环泵及马达是否运行正常，清理喷淋塔过滤网垃圾。

1.检查风机运转是否正常；根据情况更换皮带，每半年更换一次46#防锈汽轮机油。

3.检查加药装置运转是否正常。

4.检查洗涤塔吸收液pH是否正常（pH值8~10)。

5.检查pH控制器是否正常。

6.检查化学药品储罐液位是否足够（若不足需加药液至适当液位）7.检查管路、废气处理设施是否有漏液现场。

8.加强废气处理设施的运行管理。

做好加药、维护、保养纪录，建立管理台账，记录治污设施运行的关键参数，相关台账记录至少保存三年，现场保留不少于一个月的台账记录。

六、维修和应急停产停排措施1.若公司废气处理设施处理能力出现不足时，由维修负责人通知生产车间立即采用停产或限产的方法降低废气排放，保障排放的废气都经过处理并达标。

2.当污染治理设施损坏时，维修负责人应即时通知车间停产，停止废气排放。

3.当出现应紧急事故或设备损害等原因造成废气设备停止运行时，应立即报告当地环境保护行政主管部门。

4.设备科每年定期组织一次污染治理设施意外事故的应急措施落实情况检查。

七、责任人。

酸雾废气处理方案 The manuscript was revised on the evening of 2021某单位酸雾废气净化治理工程设计方案西安绿森环保科技有限公司2012年3月28日目录第1章项目概况在试验过程中会产生一些废气，如未经治理直接排放在大气中势必会对周围的环境造成污染，影响周围居民的生活。

为有效保护环境，保障公众健康，同时为决策部门提供决策依据，按照《建设项目环境保护管理条例》(1998国务院253号)和其它相关法律、法规的规定，建设项目必须进行环境治理。

为企业的可持续发展，甲方决定对其进行治理，使废气治理后达标外排。

为此我公司在对项目进行现场踏勘的基础上，结合有关技术资料、法律法规、技术导则和政府文件，编制完成了该项目的废气处理工艺设计方案。

第2章废气中主要污染源污染源的种类该单位的实验室废气，主要是在实验过程中产生一定量的酸碱废气，产生的废气主要是NaOH、H2SO4、SO2、H2S、HCl、NO2、HNO3等气体，按照清洁生产的要求，在处理工艺上，首先考虑将这类物质尽可能地净化处理，要求做到达标排放第3章方案编制编制依据公司有关领导的情况介绍和我方技术人员实地考察。

《中华人民共和国环境保护法》。

《中华人民共和国大气污染防治法》。

《环境空气质量标准》（GB3095-1996）。

《大气污染物排放标准》（GB16297-1996）。

《工业企业总平面设计规范》（GB50187-93）。

《工业与民用电力装置的接地设计规范》（GBJ65-83）。

《工业企业设计卫生标准》（GBZ1-2002）。

《仪表供电设计规定》（HG/T20509-2000）《建筑结构荷载规范》（GBJ9-87）。

《通用设备安装工程质量检验评定标准》（TJ305-79）。

机电设备制造与选用根据各相关标准。

设计参数3.2.1处理废气量与浓度依据业主提供的资料，本系统废气排放量：80000 m3/h。

业主提供的数据不详，浓度不详。

钢管酸洗废气处理操作规程一、上岗职责为了加强酸雾废气处理设施的管理，必须严格执行《中华人民共和国环境保护法》。

应遵守本厂各项规章制度。

上岗时间不得擅自离岗。

熟悉酸雾处理设施工艺及原理，熟悉控制原理和操作方式。

要注意安全，应穿绝缘工作鞋进场操作。

发现处理设施因事故停止运转，应采取处理措施，及时向本厂领导汇报。

一、操作规程（一）、处理工艺阶段：操作人员先检查处理设备运转情况，确认一切正常，并开启总电源。

配置好处理药剂。

a、在硫化钠药桶内加水至3/4处，加入硫化碱25 kg，并使硫化钠药剂搅拌融化。

b、在片碱药桶内加水至3/4处，加入片碱25kg，并使片碱药剂搅拌融化。

配制好各种处理药剂后，打开各个阀门，开启提升泵，调整好废水流量（一般控制在10吨/小时），控制加硫化钠、片碱，根据废水浓度调节药剂流量，使循环池中的废水PH值控制在9-9.5之间。

控制加片碱，根据废水浓度调节药剂流量，使循环池中的废水PH值控制在9.0-9.5之间。

c、开动设备运行（1）确定循环水达到水位标准：最低水位不得低于吸水口，最高水位不得高于出水口；（2）检查供液泵是否正常：连轴转动是否正常；（3）确定排灰水口畅通，排灰水沟畅通；（4）检查投碱池水位；（5）先开启供液泵，待有液体从塔内出口流出时，再启动风机。

d、设备运行过程中每隔 2小时对整个处理系统进行巡回检查一次,检查塔出水口、排水沟、碱液泵、水泵房，发现问题应及时处理；（1）塔内出水口无堵塞，水流畅通；（2）保证排灰水沟无杂物，无积灰；早晚班各清理循环水池积灰一次；（3）保证配药系统处于正常工作状态；吸收液PH值控制在6-7之间；（4）检查投碱池水位，及时补充片碱药剂；（5）投碱时,应将固态碱充分溶解后缓缓流入投碱池中；（6）检查水泵电机是否发热，有无异常噪音，泵体有无渗水。

设备发生故障时首先查找故障原因，个人能解决时应马上采取措施；个人不能解决的，应及时通知负责人员及操作人员。

酸雾喷淋塔处理废气方案一、设备选择1.酸雾喷淋塔：选用耐酸性好、结构稳定的材料制作，如PP、FRP等。

塔体高度需要根据处理气体的浓度和体积来确定，同时考虑塔体内部布置固液分离和酸液回收设备。

2.气液分离器：设置在喷淋塔顶部，用于分离废气中的液滴，避免酸液带入后续处理设备。

3.酸液循环泵：选用耐酸性好、流量稳定的泵，用于将酸液循环供给喷淋塔。

二、操作参数1.酸液浓度：根据废气中酸性物质的浓度来确定酸液浓度，通常在3%～10%之间。

若废气中含有高浓度的酸性物质，可在喷淋塔内设置多级酸液循环系统，提高酸液浓度。

2.喷淋量：根据废气中酸性物质的浓度和体积来确定喷淋量，一般为0.5～1.0L/m³。

若废气中含有高浓度的酸性物质，可增加喷淋量。

3.喷淋液温度：通常设定为室温，根据实际情况可以适当调整。

4.塔底酸液浓度：通过控制酸液循环量和补液量来维持稳定浓度，一般为1%～3%。

三、效果评估治理废气的效果可以通过测量废气出口处的酸性物质浓度来评估。

浓度低或达到排放标准即可认为治理效果良好。

此外，还可以通过监测废气流量、废气温度和酸液消耗量等参数来评估系统的性能。

如果废气流量、温度和酸液消耗量稳定，说明系统运行良好。

四、优化措施1.使用高效喷嘴：采用高效喷嘴可以提高喷淋效果，减少酸液消耗量。

2.循环酸液处理：对于酸性物质浓度较高的废气，可采用循环酸液处理方式，提高处理效率。

3.滞留时间控制：根据废气中酸性物质的浓度和反应速率来确定塔体的滞留时间，以保证废气充分与酸液接触反应。

综上所述，酸雾喷淋塔是一种有效的废气处理设备，适用于废气中酸性物质的处理。

通过科学选择设备、合理设置操作参数和定期进行效果评估，可以实现废气的治理和排放标准的达标。

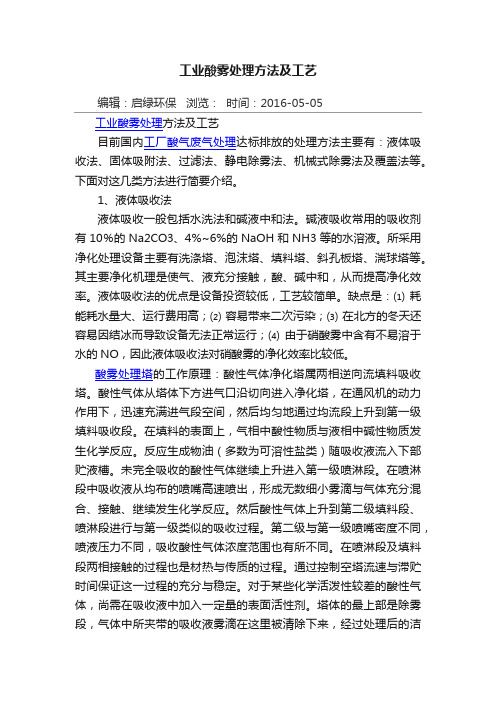

工业酸雾处理方法及工艺编辑：启绿环保浏览：时间：2016-05-05工业酸雾处理方法及工艺目前国内工厂酸气废气处理达标排放的处理方法主要有：液体吸收法、固体吸附法、过滤法、静电除雾法、机械式除雾法及覆盖法等。

下面对这几类方法进行简要介绍。

1、液体吸收法液体吸收一般包括水洗法和碱液中和法。

碱液吸收常用的吸收剂有10％的Na2CO3、4%~6%的NaOH和NH3等的水溶液。

所采用净化处理设备主要有洗涤塔、泡沫塔、填料塔、斜孔板塔、湍球塔等。

其主要净化机理是使气、液充分接触，酸、碱中和，从而提高净化效率。

液体吸收法的优点是设备投资较低，工艺较简单。

缺点是：⑴ 耗能耗水量大、运行费用高；⑵ 容易带来二次污染；⑶ 在北方的冬天还容易因结冰而导致设备无法正常运行；⑷ 由于硝酸雾中含有不易溶于水的NO，因此液体吸收法对硝酸雾的净化效率比较低。

酸雾处理塔的工作原理：酸性气体净化塔属两相逆向流填料吸收塔。

酸性气体从塔体下方进气口沿切向进入净化塔，在通风机的动力作用下，迅速充满进气段空间，然后均匀地通过均流段上升到第一级填料吸收段。

在填料的表面上，气相中酸性物质与液相中碱性物质发生化学反应。

反应生成物油（多数为可溶性盐类）随吸收液流入下部贮液槽。

未完全吸收的酸性气体继续上升进入第一级喷淋段。

在喷淋段中吸收液从均布的喷嘴高速喷出，形成无数细小雾滴与气体充分混合、接触、继续发生化学反应。

然后酸性气体上升到第二级填料段、喷淋段进行与第一级类似的吸收过程。

第二级与第一级喷嘴密度不同，喷液压力不同，吸收酸性气体浓度范围也有所不同。

在喷淋段及填料段两相接触的过程也是材热与传质的过程。

通过控制空塔流速与滞贮时间保证这一过程的充分与稳定。

对于某些化学活泼性较差的酸性气体，尚需在吸收液中加入一定量的表面活性剂。

塔体的最上部是除雾段，气体中所夹带的吸收液雾滴在这里被清除下来，经过处理后的洁净空气从净化塔上端排气管放入大气。

工厂酸雾处理塔的结构：内设逆向填料吸收系统、喷淋系统、脱雾装置系统、下设供水箱、供水泵系统、进出风口、风机、风管、吸罩组成系统。

酸雾废气处理工艺酸雾废气处理净化通常需要使用酸气净化塔。

酸气净化塔采用玻璃钢和聚氯乙烯材料分段制作。

塔体外表面采用耐水、耐老化胶衣树脂作防老化面层，胶衣层厚不小于0.5mm。

在强度与内外表面间采用无碱无蜡无捻的方格细布作为耐老化的渡层，其树脂含量不低于75%，层数按大型及技术标准要求敷设树脂含量达60-70%，使塔体强度绝对可靠。

1.酸气净化塔结构酸气净化塔由圆形塔体，用法兰分段联接而成。

具体结构由贮液箱、进风段、两级喷淋段、旋流板、出风锥帽等组成。

其特点是：制作方便、便于按装检修、强度高、占地面积小。

喷淋形式采用双层填料，两级喷淋，使气液充分接触，提高净化效率。

废气治理设备净化塔通常配用一台玻璃钢离心通风机和塑料水泵或不锈钢水泵即可。

酸雾废气净化2.酸气净化塔主体（1）复合玻璃钢贮液箱、加液管，在吸液管上加有滤液装置，进风段采用复合玻璃钢制作。

（2）第一、二级喷液段均采用一排Y-1型尼龙喷嘴，鲍尔环滤料和有机玻璃检视孔。

（3）有效挡水段设有旋流板啬挡水的效果。

（4）玻璃钢风帽盖。

（5）玻璃钢离心通风机（6）塑料水泵或不锈钢离心泵。

（7）其它配件如塑料管件阀门、固定支架、检修爬梯和进风管道等，用户可在订货时定制。

3.酸气净化塔工艺流程吸风罩--进风管道--风机（或进风段）--进风段第一段滤料层（第一级中和反应段）--第二级滤料层（第二级中和反应段）旋流板--出风帽盖--排风管（或吸入段风机）酸雾废气处理厂4.酸气净化塔工作原理酸气净化塔采用氢氧化钠溶液为吸收中和液来净化酸雾废气。

气体由离心通风机压入或吸入进风段，再向上流动，至第一滤料层，与第一级喷咀喷出的中和液接触反应。

吸收后的废气继续向上流动至第二滤料层，与第二级喷咀喷出的中和液接触，再次发生中和反应，然后通过旋流板，由风帽和排风管或风机排入大气中。

电镀行业酸雾废气处理方案
一.酸雾废气的成分：
酸雾废气主要产生于化工、电子、冶金、电镀、纺织（化纤）、机械制造等行业的用酸过程中，如制酸、酸洗、电镀、电解、酸蓄电池充电等，产生的烟气与水雾之间的物质，具有较强的腐蚀性。

其中包括甲酸、乙酸、丙酸有机酸所形成的酸雾，同时还伴有较重的粉尘。

二.酸雾废气处理步骤：
将制造过程中的酸雾废气集中在密闭的车间内，并将收集后的有机废气经东能环高压静电净化器进行处理后达到环保排放。

三.酸雾废气处理设备：
（1）东能环保湿式高压静电净化器：
东能环保高压静电净化器系高效气液分离湿法设备，主要用于捕集酸雾废气中含微米和亚微米级粒子。

在高压静电作用下，电晕阴极钱不断放射出电子，把电极间气体电离成正负离子。

尘、酸等颗粒碰到电子而产生荷电。

按照同性相斥、异性相吸的原理，荷电后尘、酸雾雾滴应向电极性相反的电极移动。

正离子向电晕极移动，负离子和电子则移向沉淀电极，将电荷传给沉淀极。

失去电荷后的酸雾颗粒靠自重沉淀极内壁流向设备底部而得以去除。

2）东能环保活性炭吸附器：
含尘气体由风机提供动力，正压或负压进入东能环保活性炭吸附箱，由于活性炭固体表面上存在着未平衡和未饱和的分子引力或化学健力，因此当此固体表面与气体接触时，就能吸引气体分子，使其浓聚并保持在固体表面，污染物质从而被吸附，废气经过活性炭吸附塔后，进入设备排尘系统，净化气体高空达标排放。

佛山市东能环保设备有限公司位于广东工业强市--佛山市，东能环保有着专业废气处理多年经验和团队，在工业废气处理，锅炉尾气处理、粉尘废气处理、静电除尘设备、UV光除臭设备等方面都有自己的优势技术。

佛山市东能环保设备有限公司。

盐酸酸雾处理流程
一、目的
盐酸酸雾处理
二、处理目标
经处理后废气排放达到《大气污染物排放标准》（GB16297-1996）二级要求，即：盐酸酸雾(HCl)浓度≤150mg/m³,排放量≤0.51kg/h(20
米烟囱高度)。

三、处理原理
HCl为极易溶于水的酸性气体，利用这一特性采用NaOH水为吸收液，对盐酸废气进行化学吸收净化。

吸收时盐酸雾与吸收液发生如下反应∶HCl+NaOH→NaCl+H2O
四、中和液配比方法
用碳酸氢钠（NaOH）与水按照4%-6%配置吸收液。

五、流程说明
表面处理车间产生的盐酸雾，经收集后由风机吸入酸雾。

酸雾进吸收塔与吸收液反应进行吸收净化，净化后的废气达标排放。

吸收液循环使用定期更换，更换频次1次/30天。

现场图示：。

酸雾吸收塔：解决工业废气污染的利器
酸雾吸收塔是一种重要的工业废气处理设备，用于解决工业生产过程中产生的酸性废气排放问题。

下面就为大家介绍一下酸雾吸收塔的工艺流程。

第一步：废气收集
首先需要将产生的酸性废气通过管道收集到酸雾吸收塔内。

这一步非常关键，如果废气收集不完全，就会导致后续处理步骤的效果不尽如人意。

第二步：废气预处理
废气收集到酸雾吸收塔后，需要进行预处理。

主要包括过滤、脱水、加热等步骤。

这些步骤的作用是去除废气中的悬浮颗粒物、水分和将废气提高至最佳处理温度。

第三步：吸收处理
吸收处理是酸雾吸收塔的核心步骤。

在吸收塔内，将酸性废气与碱性吸收液充分接触，经化学反应将有害气体转化为无害物质。

这里需要注意选择适当的吸收液，以保证化学反应的有效性和稳定性。

常用的吸收液有钠氢碳酸、石灰乳等。

第四步：后处理
经过吸收处理后，仍有部分吸收液中的有害物质未完全被转化，
需要进行后处理。

常用的后处理方法有中和、蒸发、结晶等。

此外，
还需要对后处理产生的废物进行准确的处置，以确保环保要求的达标。

通过以上步骤，经过酸雾吸收塔处理的工业废气就可以达到国家
排放标准，实现了环保与经济效益的双赢。

质量好的酸雾废气处理工艺酸雾废气处理是指对含有酸性物质的废气进行净化、处理以达到环保要求的过程。

酸雾废气的主要成分是酸性气体（如SO2、HCl等）和微粒物质。

酸雾废气来源很广泛，包括煤燃烧、化工、冶金、电镀、造纸等工业生产过程中的废气、机动车尾气以及大气酸雨等。

为了达到对酸雾废气的有效处理，并保证处理后的废气达标排放，目前存在多种质量好的酸雾废气处理工艺。

1. 干法除尘和干法脱硫工艺这是一种常用的酸雾废气治理工艺，其主要原理是通过喷洒干法吸附剂，使废气中的酸性气体发生化学反应生成不挥发或低挥发固体，达到治理酸雾废气的目的。

干法除尘可去除酸雾废气中的微粒物质，干法脱硫则可以减少废气中的SO2。

常用的吸附剂有活性炭、石灰石等。

该工艺对废气中的酸性物质去除效果好，设备运行稳定，但操作复杂，设备投资和运行费用较高。

2. 湿法脱硫工艺湿法脱硫是目前应用最广泛的酸雾废气处理工艺之一。

该工艺使用吸收剂（一般是石灰浆或钠碱溶液）与酸雾废气进行吸收反应，将废气中的SO2转化成易溶于水的硫酸盐或硫代硫酸盐，从而实现脱硫的效果。

湿法脱硫工艺具有适应性强、处理效果好的特点。

但同时也存在吸收剂的成本较高、产生的二次污染物较多等问题。

3. 电化学法电化学法是一种利用电解技术处理酸雾废气的工艺。

通过电极间的电离反应和电化学反应，将酸雾废气中的酸性物质进行氧化还原反应，从而实现净化效果。

电化学法工艺操作简单，设备占地面积小，且不需要添加化学试剂，对酸性物质去除效果好。

但其设备投资和运行费用较高。

4. 活性炭吸附法活性炭吸附法通过活性炭吸附酸雾废气中的有机物质、气味物质等有害物质，达到净化废气的目的。

活性炭吸附法具有去除效率高、操作简单、设备投资费用较低等优点。

但需定期更换活性炭，且吸附饱和后的活性炭可能成为新的污染源，处理活性炭也会产生二次污染。

在酸雾废气处理过程中，不同的工艺可根据废气特性和排放要求相结合，选择合适的处理工艺。

酸雾废气处理方案
随着工业和经济的发展，废气排放量不断增加，污染问题日益突出。

另外，由于生产工艺和原料不同，各行业排放的废气成分和浓度也不一样，有些废气还是酸性的，即我们常说的酸雾。

酸雾喷淋塔工作原理：酸雾废气由风管引入酸雾废气喷淋塔，经过填料层，废气与氢氧化钠吸收液进行气液两相充分接触吸收中和反应，酸雾废气经过废气处理后，再经除雾板脱水除雾后由风机排入大气。

吸收液在塔底经水泵增压后在塔顶喷淋而下，回流至塔底循环使用。

净化后的酸雾废气达到无机废气排放标准。

【酸雾废气处理方案】
相对于一般的废气处理解决方案，酸雾废气大多采用吸附法、吸收法和过滤法等方式处理。

其中，吸附法和吸收法又更为常用。

吸收法：主要原理是使气、液充分接触，酸、碱中和，从而达到净化的目的，实现达标排放。

此方法操作简单，投入少。

但耗能耗水量大、运行费用高，有二次污染的隐患。

吸附法：主要原理是利用吸附剂的吸附性，对酸雾废气中的酸性物质等有害成分进行吸附分离，达到净化的目的。

吸附法在目前废气净化中使用范围较广，操作简单，而且对于去除伴随硝酸雾产生的氮氧化物具有很好的净化效率，而且不产生二次污染。

但是由于吸附剂的吸附容量有限，造成设备大，且过程为间歇操作。

常用的设备：主要活性炭吸附箱、酸雾吸附器等。

酸雾废气处理方案背景酸雾废气生成通常是由于化学反应或制造过程中的原材料使用导致碳酸和硫酸的产生而形成的。

这些化学物质在未经处理的情况下会对环境、健康和安全造成极大的危害。

因此，对于处理酸雾废气的方案需求迫切。

酸雾废气处理技术酸雾废气处理技术通常分为物理和化学两种类型。

物理处理技术在酸雾废气物理处理技术中，将气体通过一系列分步操作来去除污染物质。

1. 吸取/吸附吸取和吸附是典型的物理处理方法。

吸取是将废气通入吸取性液体中，使废气中的污染物与液体中的气体相互作用而被去除。

吸附则利用板式或纤维状媒体来去除污染物质。

2. 火焰灭燃法火焰灭燃法是通过将废气与燃料混合并在瞬间点燃以去除废气中有害成分的一种技术。

化学处理技术在化学处理技术中，废气处理是通过物理和化学过程相结合的方法将废气中的化合物转化为无害成分的方法。

1. 碱洗法碱洗法是通过在反应器中将废气与氢氧化钠等强碱溶液进行反应，分解酸性成分的一种技术。

2. 活性炭/煤处理法活性炭/煤处理法是将废气通入装有活性炭/煤层的反应器中，通过化学吸附分别应有成分。

实施方案实施方案必需在尽可能削减成本、提高效率的前提下充分环保要求，以下是可行的处理方案：1. 冷凝法将热蒸汽冷却成液态，去除废气中的水并转化为液态水。

这种方法适用于酸性气体的中和和除湿。

2. 吸取法吸取法是通过将废气通入吸取器中，使废气中的 pollutant 所草木的液体接触起来而去除致污物质。

3. 活性炭法将活性炭添加到废气中，通过化学吸附分别废气中的化合物。

因此，该方法对于有机物质和气体类废气特别有效。

4. 焚烧法焚烧法是将废气通过燃烧将致污物质分解为二氧化碳，水和其他少量成分的技术。

5. 膜法将废气通入具有特别膜的过滤器中，该过滤器中的膜被设计成只允许水分子通过。

因此，全部纯水蒸汽都可以萃取出来并得到存储或重复使用。

结论上述方案仅供应了一些用于处理酸性废气的可能性。

最好的方案是依据实在污染物、环境、经济以及人员健康和安全等因素量身定制一个方案。

实验室废气治理工艺设计方案编号：20120328011某单位酸雾废气净化治理工程设计方案西安绿森环保科技有限公司2012年3月28日-1–目录第1章项目概况 (3)第2章废气中主要污染源 (3)2.1 污染源的种类 (3)第3章方案编制 (4)3.1 编制依据 (4)3.2 设计参数 (4)3.2.1处理废气量与浓度 (4)3.2.2废气处理后浓度 (5)3.3 编制原则 (5)第4章工艺设计 (5)4.1 工艺流程选择 (5)4.2 工艺流程的说明 (7)4.3 工艺流程的系统组成 (7)4.4 废气收集与管路系统 (7)4.5 酸雾净化塔的净化原理 (7)4.6酸雾净化塔的特点 (7)第5章工程实施 (8)5.1 工程进度 (9)5.2 项目实施综合调度 (7)5.3 施工管理 (7)5.4 工程要点 (10)第6章工程投资估算 (10)第7章承诺与保证 (10)第1章项目概况在试验过程中会产生一些废气，如未经治理直接排放在大气中势必会对周围的环境造成污染，影响周围居民的生活。

为有效保护环境，保障公众健康，同时为决策部门提供决策依据，按照《建设项目环境保护管理条例》(1998国务院253号)和其它相关法律、法规的规定，建设项目必须进行环境治理。

为企业的可持续发展，甲方决定对其进行治理，使废气治理后达标外排。

为此我公司在对项目进行现场踏勘的基础上，结合有关技术资料、法律法规、技术导则和政府文件，编制完成了该项目的废气处理工艺设计方案。

第2章废气中主要污染源2.1 污染源的种类该单位的实验室废气，主要是在实验过程中产生一定量的酸碱废气，产生的废气主要是NaOH、H2SO4、SO2、H2S、HCl、NO2、HNO3等气体，按照清洁生产的要求，在处理工艺上，首先考虑将这类物质尽可能地净化处理，要求做到达标排放第3章方案编制3.1 编制依据➤公司有关领导的情况介绍和我方技术人员实地考察。

➤《中华人民共和国环境保护法》。

酸雾废气处理方案随着工业化进程的不断发展，酸雾废气的排放问题越来越引起人们足够的重视。

酸雾废气是指在制造过程中由废气、酸雾和一些有害有臭物质组成的气体，这些气体对人体健康和环境都具有恶劣的影响，因此如何有效处理酸雾废气成为了一个亟待解决的问题。

本文将为您介绍几种酸雾废气处理方案，希望对您有所帮助。

一、吸附剂吸附法吸附剂吸附法是通过废气与吸附剂接触，通过化学或物理作用将有害气体固定在吸附剂表面，达到净化废气的目的。

该方法具有结构简单、易于操作、成本低等优点，可广泛应用于化学、医药、电子、印刷等行业的废气处理。

但是该方法对废气组分恰当、吸附剂选择、操作及维护等方面要求高。

二、纯化剂化学吸收法纯化剂化学吸收法是指将废气通过吸收剂或溶剂，可使吸收剂与污染物重新生成溶液，达到净化废气的目的。

该方法具有高净化效率、方便操作、广泛适用于各种有害气体等优点，可广泛应用于钢铁、化工、医药等行业的废气处理。

但是该方法需要较大的设备无体积，成本较高，塔体内的设备也容易受到污垢等物质的污染，同时吸收剂的回收也会造成一定的困难。

三、催化剂氧化法催化剂氧化法是指通过催化剂的作用，使有害气体氧化成无害物质的方法。

该方法具有净化效率高、处理效果可控、运行成本低等优点，能够应用于钢铁、化工、制药、电子、电力等行业的废气处理。

但是该方法也有一定的缺点，催化剂容易中毒，需要时常检修维护，运行周期不如其他处理方法长。

四、等离子体与催化剂联合处理法等离子体与催化剂联合处理法采用等离子体和催化剂的复合技术，能够很好地解决废气处理中的难题。

该方法具有无损、无二次污染、能够处理大量废气等优点，适用于化学、电子、电力等行业的废气处理。

但是该方法的设备成本较高，仅适用于对排放气体要求较高的场合。

综上所述，不同的酸雾废气处理方法各有优缺点，应根据废气组分、净化效果、运行成本等因素选取最适合的处理方案。

未来，酸雾废气处理技术还将不断更新，这不仅是环保的责任，也是企业生产的质量和未来发展的需要。

酸雾废气处理工艺流程一、引言酸雾废气是指含有酸性物质的气体，通常是工业生产过程中产生的废气，对环境和人体健康造成严重影响。

为了有效处理酸雾废气，保护环境，保障人民的身体健康，发展酸雾废气处理工艺流程变得至关重要。

二、酸雾废气处理工艺流程概述酸雾废气处理工艺流程是指通过一系列的工艺和设备，将酸雾废气中的有害物质去除或转化为无害物质，以达到净化废气的目的。

其主要包括废气收集、预处理、处理和排放四个步骤。

下面将详细介绍每个步骤的具体工艺。

2.1 废气收集废气收集是酸雾废气处理的首要步骤，主要目的是将产生的酸雾废气集中到一个系统中，以便后续的处理。

常用的收集方式包括局部抽排、总扫排和局部排风等。

局部抽排主要用于集中处理单个点源产生的酸雾废气，总扫排适用于批量处理多个点源产生的酸雾废气，局部排风适用于大面积工作区域产生的酸雾废气。

2.2 预处理预处理是指对收集到的酸雾废气进行初步处理，以去除其中的颗粒物、湿度和易挥发有机物等。

常用的预处理方法有过滤、降温和湿式洗涤等。

过滤可以采用布袋过滤器、电除尘器等设备，降温可以通过空气冷却器、水冷却器等设备实现，湿式洗涤通常采用喷淋系统，通过喷淋液将废气中的颗粒物、湿度和有机物吸附和溶解。

2.3 处理处理是酸雾废气处理工艺流程的核心步骤，主要目的是将废气中的酸性物质去除或转化为无害物质。

常用的处理方法包括中和、吸收和氧化等。

中和可以采用碱性溶液或中性化剂与酸雾废气进行反应，将废气中的酸性物质中和为盐类或水，并转化为无害物质。

吸收可以采用吸收剂与酸雾废气中的酸性物质发生化学反应，将其吸收或转化为无害物质。

氧化可以利用氧化剂将酸性物质氧化为无害物质。

2.4 排放排放是酸雾废气处理的最后一步，主要包括废气的处理和废液的处理两个方面。

废气处理通常采用排气管道和烟囱将经处理的废气排放到大气中，排放口必须符合国家相关排放标准。

废液处理则是将收集到的废液进行中和处理、沉淀处理或浓缩处理等，以减少对环境的影响。

酸雾废气处理工艺流程1. 引言酸雾废气是指含有酸性物质（如硫酸、盐酸、硝酸等）的气体，通常来自于化工、冶金、电镀等工业生产过程中的废气排放。

这些酸性废气对环境和人体健康造成严重威胁，因此需要进行处理。

本文将详细描述一种常见的酸雾废气处理工艺流程，以确保其清晰、实用。

2. 工艺流程步骤步骤1：预处理在进入酸雾废气处理系统之前，需要进行预处理。

预处理的目的是去除废气中的大颗粒物和粉尘，以防止对后续设备造成堵塞和损坏。

常用的预处理方法包括重力沉淀器、旋风分离器和过滤器等。

步骤2：吸收塔在预处理完成后，废气进入吸收塔。

吸收塔是整个处理系统的核心部分，主要用于将废气中的酸性物质与吸收剂进行接触和反应。

吸收剂通常采用碱性溶液，如氢氧化钠溶液。

废气在吸收塔内与吸收剂接触后，酸性物质会被吸收剂中的碱中和，生成相应的盐类。

步骤3：分离器经过吸收塔处理后的废气进入分离器。

分离器的主要作用是将废气中的液滴和溶解在中和后的废液进行分离。

常用的分离器包括重力分离器、旋风分离器和湿式电除尘器等。

步骤4：再循环由于吸收剂中含有已经与废气中酸性物质发生反应生成的盐类，为了提高吸收效率和降低成本，通常需要对废液进行处理和再循环利用。

处理方法可以包括沉淀、过滤、浓缩等步骤，将废液中的盐类去除或浓缩后重新加入到吸收塔中进行再利用。

步骤5：排放经过上述处理步骤后，废气中的酸性物质已经得到有效去除，可以达到环境排放标准。

处理后的废气通过烟囱或排放管道排出到大气中。

3. 工艺流程示意图下图为酸雾废气处理工艺流程的示意图：┌─────────────┐┌────────▶│ 预处理││ └─────────────┘│││ ┌─────────────┐废气├────────▶│ 吸收塔├────────┐│ └─────────────┘ ││ ▼│ ┌─────────────┐│ │ 分离器││ └─────────────┘│ ▲│ │废气├──────────────────────────────┤处理│ ▼后的│ ┌─────────────┐废气├────────────────────────────▶│ 再循环├─┐排放│ └─────────────┘ ││ ▼└──────────────────────────►排放管道◄───┘4. 工艺优化与改进为了提高酸雾废气处理工艺的效率和降低成本，可以进行以下优化和改进措施：•选择合适的吸收剂和分离器，以提高吸收效率和分离效果。

酸雾废气治理设计方案目录一、概述 (2)二、设计依据与原则 (3)2．1、设计依据 (3)2．2、设计原则 (3)三、治理要求 (4)四、废气特性 (4)4．1、废气处理 (4)4．2、废气成分及处理工艺 (6)五、工艺流程 (6)5．1、酸雾废气治理工艺流程： (6)5．2、工艺流程说明： (8)5．3、工艺特点：．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．8 六、主体设备设计及选型 (8)6．1、A酸雾废气净化系统 (8)6．2、B套酸雾废气净化系统 (9)七、项目实施进度 (14)7．1、实施进度计划 (14)7．2、项目实施综合调度 (14)7．3、施工管理 (14)八、服务及培训 (15)8．1、设计服务与售后服务 (15)8．2、培训 (16)附、工程报价单 (15)一、概述XXX有限公司位于XXX工业区,厂房共有五层，主要对五金及线路板电镀,生产车间中在生产过程中产生一定量的车间废气，生产过程中产生的废气收集情况如下：第一类是酸性废气,主要成分是:H2SO4雾、SO2、HCl、NO X等;第二类是含氰废气,主要成份是:HCN等;第三类是碱性废气,主要成份是:NH3;第四类是含粉尘废气,主要成份是粉尘。

这些废气刺激性大,直接排放到环境中,必定造成严重的污染,必须经过彻底治理才能排放。

但由于电镀厂废气量大、产生点多、成份复杂、往往多种废气混在一起,难以有效地治理。

根据业主的要求，为了保护环境，为了工人的身体，需对车间废气进行治理。

该公司十分重视环境保护，积极响应国家环保政策号召，决定将车间酸雾废气进行治理达标后再排放。

受贵司委托，深圳市中棱环保有限公司针对该酸雾废气治理提出设计方案，为了能从设计、制作、施工、调试把工程做得再精细化。

二、设计依据与原则2．1、设计依据1、厂方出具的废气治理工程设计施工委托书；2、厂方提供的该厂项目立项书；3、厂方提供的厂房设计图纸；4、《大气污染物综合排放标准》(GB16397——1996)；5、《三废处理工程技术手册》（废气卷）；6、《环境工程手册》（废气卷）；7、《废气污染防治理卷》；8、《通风除尘手册》；9、废气源设备的相关技术资料；10、相关的废气治理设计规范；11、以往同类工程资料与经验；2．2、设计原则本废气改造工程根据业主的要求，废气的特点以及该项目实际情况进行设计，符合环保、卫生、安全、节能、可靠、美观的原则。

酸雾处理工艺流程
《酸雾处理工艺流程》
酸雾处理工艺是指对含有酸性气体和悬浮微粒的废气进行处理的技术方法。

在工业生产和加工过程中，往往会产生大量的酸雾废气，如果直接排放到大气中，不仅会对环境造成污染，还会对周围的居民和工人的健康造成影响。

因此，对酸雾废气进行处理是十分必要的。

酸雾处理工艺流程主要包括净化和除尘两个步骤。

首先，废气进入处理装置后先经过除尘处理，通过喷淋和过滤等方法将悬浮微粒去除，以便进一步的净化处理。

然后，经过除尘的废气进入净化塔进行酸雾净化处理。

在净化塔内，通过喷淋系统向废气中喷入碱性溶液（如石灰浆液或氨水），与含有的酸性气体进行反应，产生盐类沉淀和水蒸气，并且会根据具体的工艺技术将酸雾废气中的有害成分去除或转化为无害物质。

此外，在酸雾处理工艺流程中，还可以根据废气中具体的成分和浓度情况，添加适当的氧化剂和还原剂以增强氧化还原反应，提高废气的净化效果。

同时，还可以采用脱硫脱硝等进一步净化技术，以确保排放的废气符合环保标准。

总的来说，酸雾处理工艺流程通过净化和除尘两个步骤，能够有效地将酸雾废气中的有害成分去除，达到环保标准排放要求，保护环境和人类健康。

在工业生产中，积极采用合适的酸雾处理工艺流程，是一项值得推广和应用的环保技术。

酸雾处理工艺流程酸雾处理是将生产过程中产生的酸性废气经过处理，达到环境排放要求的一种工艺流程。

下面将介绍一种常用的酸雾处理工艺流程。

首先，在酸雾处理系统的前端设置酸雾分离装置，用于将酸雾从废气中分离出来。

常见的酸雾分离装置有干式旋风分离器和湿式旋风分离器。

干式旋风分离器通过离心力的作用将酸雾颗粒分离出来，而湿式旋风分离器则通过气体与水的接触，使酸雾颗粒溶于水中。

根据实际情况选择适合的酸雾分离装置。

然后，将分离出的酸雾颗粒送入酸雾吸收塔。

酸雾吸收塔是一种利用喷淋法将酸雾溶解在吸收液中的装置。

常见的吸收液有氢氧化钠溶液、氨水和碳酸钠溶液等。

酸雾吸收塔中，酸雾颗粒与吸收液接触后，酸性物质会与吸收液发生反应，生成盐类或酸性酸根盐，并使废气中的酸性物质被吸收。

接下来，对吸收液进行再生处理。

吸收液在吸收过程中已经吸收了大量的酸性物质，这时需要对其进行再生，以使其重新达到吸收的能力。

常见的再生方法有热解再生和化学方法再生。

热解再生是利用高温将吸收液中的盐类或酸性酸根盐分解出酸性物质，再进行吸收反应；化学方法再生则是利用化学反应将盐类或酸性酸根盐转化为酸性物质，再进行吸收反应。

根据具体情况选择合适的再生方法。

最后，处理后的废气可以通过后处理装置进行进一步处理，如吸附塔、脱硫塔等，以达到更高的净化效果。

吸附塔可以用来吸附废气中的有机物，而脱硫塔则可以用来去除废气中的硫化物。

综上所述，酸雾处理工艺流程主要包括酸雾分离、酸雾吸收、再生处理和后处理等步骤。

通过这些步骤，废气中的酸性物质可以被有效地吸收和处理，达到环境排放要求。

根据不同的生产工艺和污染物排放情况，可以灵活选择合适的处理装置和处理方法，以实现最佳的酸雾处理效果。
