§2-2 图纸幅面、线型、字体、尺寸标注
2 立式使用的图纸，应按下图的形式布置
24
第二章 制图基本知识
§2-2 图纸幅面、线型、字体、尺寸标注
江苏科技大学土建学院土木工程系 学生姓名 专业班级 指导老师 图纸编号 完成日期 成绩
工程名称
此处注写图名及比例
l
25
第二章 制图基本知识
6
第二章 制图基本知识
§2-1 制图工具和仪器用法
(五)三角板－绘制斜线 用一副三角板和丁字尺配合起来，可以画出与水平线成15°及其倍数 角(30°、45°、60°、75°)的斜线。两个三角板配合使用，可画出 各种角度的相互平行或垂直的线。
7
第二章 制图基本知识
§2-1 制图工具和仪器用法
(六)比例尺－量取直线长度 常用比例尺有两种，三棱尺和比例直尺。三棱尺尺上六种不同比例的 刻度，分别表示1:100、1:200、1:300、1:400、1:500和1:600等六种 比例。比例直尺只有一行刻度和三行数字，表示三种比例，即1:100、 1:200和1:500。 比例尺上的数字以米(m)为单位。
33
第二章 制图基本知识
§2-2 图纸幅面、线型、字体、尺寸标注
三、字体 图纸上有各种符号、字母代号、尺寸数字及文字说明。
1 图纸上所需书写的文字、数字或符号等，均应笔画清晰、字体端正、 排列整齐；标点符号应清楚正确。
2 文字的字高，应从如下系列中选用:3.5、5、7、10、14、20mm。如 需书写更大的字，其高度应按 2的比值递增。
第二章 制图基本知识
§2-1 制图工具和仪器用法
(一)铅笔－绘制图线 削木铅笔时，铅笔尖应削成锥形，铅芯露出6～8mm，要注意保留有标 号的一端，以便始终能识别其硬度(图a)。

AutoCAD 机械应用教程 2009中文--第02章 基本绘图

AutoCAD 机械应用教程 2009中文--第02章 基本绘图

2. 用起点、圆心和端点绘制圆弧
用起点、圆心和端点绘制的圆弧如图2.3.3所示。选择命令的方法为 ，选择下拉菜单“绘图”|“圆弧”|“起点、圆心、端点”命令。
＋A
B×
C
图2.3.3 起点、圆心和端点
3．用起点、圆心和包含角绘制圆弧
用起点、圆心和包含角绘制的圆弧如图2.3.4所示。选择命令的方法 为，选择下拉菜单“绘图”|“圆弧”|“起点、圆心、角度”命令。
2．绘制倒角矩形
倒角矩形就是对普通矩形的四个角进行倒角，如图2.2.3所示。 绘制倒角矩形时，首先要确定倒角尺寸。
第一倒角距离 第二倒角距离
图2.2.1 倒角矩形
3．绘制圆角矩形
圆角矩形就是对普通矩形的四个角进行倒圆角，绘制圆角矩形 时，首先要确定圆角尺寸。 如图2.2.4所示。
矩形圆角半径
图2.2.4 圆角矩形
圆弧是圆的一部分，AutoCAD一共提供了11种不同的方法来绘制 圆弧 。
1. 用三点绘制圆弧
三点圆弧如图2.3.2所示。选择三点圆弧命令的方法为： 选择下拉菜单 “绘图|“圆弧”|“三点”命令。 在工具栏中单击按钮。 在命令行中输入ARC后按Enter键。
B＋
C
＋ A× 图2.3.2 用三点绘制圆弧
C点
× B点 × A点
×
图2.1.1 绘制两条直线段
图2.1.2 下拉菜单
图2.1.3 在命令行中输入命令
2.1.2 绘制射线
射线是沿指定方向所发出的直线。在绘图过程中，射线一般用作 辅助线。选择射线命令的 方法为： 选择下拉菜单“绘图”|“射线”命令。 在命令行中输入RAY命令后按Enter键。
4．绘制有宽度的矩形
有宽度的矩形是指矩形的边线具有一定的宽度。 如图2.2.5所示。

第二章 制图基本知识

第二章 制图基本知识

第二章制图基本知识§2.1“技术制图与机械制图”国家标准的基本规定本节介绍“技术制图与机械制图”（简称国标，代号GB/T或GB）。

工程图样作为"工程界的语言"，国家标准就是工程界语言的"法规"。

我国发布的标准明确规定，每一个工程技术人员必须以严肃认真的态度遵守国家标准。

2.1.1 图纸幅面及格式（GB／T 14689－1993）一、图纸幅面尺寸绘制图样时，优先采用下表规定的标准图纸幅面尺寸。

必要时可沿长边加长，加长量可参阅下图或国标的有关标准。

加长幅面的图框尺寸，按选用的基本幅面大一号的图框尺寸确定。

例如A2×3 的图框，按A1的图框尺寸确定，即e为20(或c为10)。

图纸幅面尺寸二、图框格式图纸上必须用粗实线画出图框，格式分留有装订边和不留装订边两种，但同一产品的图样只能采用一种格式。

留与不留装订边的图纸其图框格式如下图所示，图框的尺寸如上页所示。

留装订边的图纸格式不留装订边的图纸格式2.1.2 标题栏格式(GB 10609.1－1989)GB规定：本标准参照采用国际标准ISO 7200－1984《技术制图－标题栏》。

每张图都应有标题栏，其线型、字体、日期的填写都应符合GB的规定。

标题栏一般由更改区、签字区、其他区、名称及代号区组成，也可按实标需要增加或减少。

为了简化学生的作业，在此推荐制图练习的标题栏如下图所示的格式。

标题栏及明细栏格式2.1.3 明细栏格式(GB 10609.2－1989)装配图中一般应有明细栏，格式如下图所示。

明细栏应配置在标题栏的上方，由下而上顺序填写，格数视需要而定。

若往上延伸位置不够时，可紧靠标题栏左边再自下而上延续。

当不能在装配图本页上方配置明细栏时，可作为装配图的续页按A4幅面单独给出，其顺序应由上而下延伸，但应在明细栏的下方配置标题栏，填写与装配图相一致的名称和代号，还可以连续加页。

明细栏一般由序号、代号、名称、数量、材料、重量等组成，也可接实际需要增减。

清华大学出版社中文版AutoCAD工程制图(2009版)ppt

清华大学出版社中文版AutoCAD工程制图(2009版)ppt

2.3.2 透明命令
透明命令是指当执行AutoCAD的命令过程中可以执行的某 些命令。 当在绘图过程中需要透明执行某一命令时，可直接选择对应 的菜单命令或单击工具栏上的对应按钮，而后根据提示执行 对应的操作。透明命令执行完毕后，AutoCAD会返回到执 行透明命令之前的提示，即继续执行对应的操作。 通过键盘执行透明命令的方法为：在当前提示信息后输入 “'‖符号，再输入对应的透明命令后按Enter键或Space键， 就可以根据提示执行该命令的对应操作，执行后AutoCAD 会返回到透明执行此命令之前的提示。
内 存：512MB 显 示 器：1024×768 (真彩色) 硬 盘：安装需要750MB 定点设备：MS兼容鼠标 安装介质：CD-ROM(任何速度，用于软件的安装）
2.1.2 安装、启动AutoCAD 2009
1．安装AutoCAD 2009
AutoCAD 2009 软 件 以 光 盘 形 式 提 供 ， 光 盘 中 有 名 为 SETUP.EXE的安装文件。执行SETUP.EXE文件，根据弹 出的窗口选择、操作即可。
“图层”工具栏 绘图窗口 光标 状态栏
滚动条
1. 标题栏 标 题 栏 与 其 他 Windows 应 用 程 序 类 似 ， 用 于 显 示AutoCAD 2009的程序图标以及当前所操作图形文件的名称。 2. 菜单栏 菜单栏是主菜单，可利用其执行AutoCAD的大部分命令。单 击菜单栏中的某一项，会弹出相应的下拉菜单。右下图为“视 图”下拉菜单。
2.3 AutoCAD命令
2.3.1 执行AutoCAD命令的方式
通过键盘输入命令 通过菜单执行命令 通过工具栏执行命令 重复执行命令。具体方法如下： ♦ (1) 按键盘上的Enter键或按Space键； (2)使光标位于绘图窗口，右击，AutoCAD弹出快捷菜单， 并在菜单的第一行显示出重复执行上一次所执行的命令， 选择此命令即可重复执行对应的命令 在命令的执行过程中，用户可以通过按Esc键；或右击，从弹出 的快捷菜单中选择“取消”命令的方式终止AutoCAD命令的执 行。

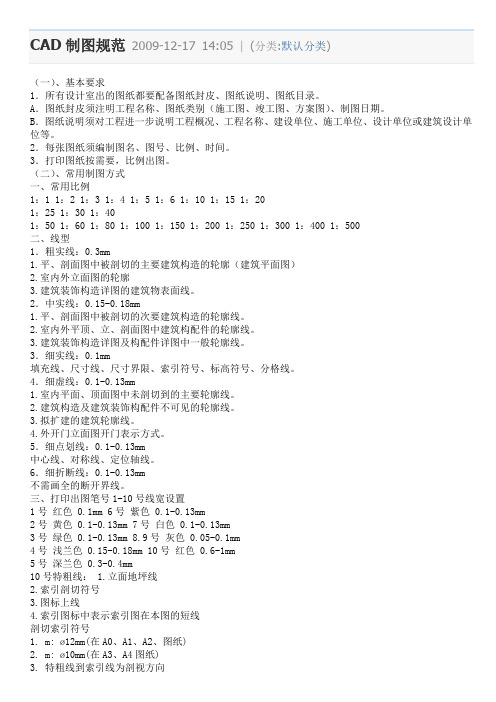

CAD制图规范 2009

CAD制图规范 2009

（一）、基本要求1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。

A．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。

B．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。

2．每张图纸须编制图名、图号、比例、时间。

3．打印图纸按需要，比例出图。

（二）、常用制图方式一、常用比例1：1 1：2 1：3 1：4 1：5 1：6 1：10 1：15 1：201：25 1：30 1：401：50 1：60 1：80 1：100 1：150 1：200 1：250 1：300 1：400 1：500二、线型1．粗实线：0.3mm1.平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图）2.室内外立面图的轮廓3.建筑装饰构造详图的建筑物表面线。

2．中实线：0.15-0.18mm1.平、剖面图中被剖切的次要建筑构造的轮廓线。

2.室内外平顶、立、剖面图中建筑构配件的轮廓线。

3.建筑装饰构造详图及构配件详图中一般轮廓线。

3．细实线：0.1mm填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。

4．细虚线：0.1-0.13mm1.室内平面、顶面图中未剖切到的主要轮廓线。

2.建筑构造及建筑装饰构配件不可见的轮廓线。

3.拟扩建的建筑轮廓线。

4.外开门立面图开门表示方式。

5．细点划线：0.1-0.13mm中心线、对称线、定位轴线。

6．细折断线：0.1-0.13mm不需画全的断开界线。

三、打印出图笔号1-10号线宽设置1号红色 0.1mm 6号紫色 0.1-0.13mm2号黄色 0.1-0.13mm 7号白色 0.1-0.13mm3号绿色 0.1-0.13mm 8.9号灰色 0.05-0.1mm4号浅兰色 0.15-0.18mm 10号红色 0.6-1mm5号深兰色 0.3-0.4mm10号特粗线： 1.立面地坪线2.索引剖切符号3.图标上线4.索引图标中表示索引图在本图的短线剖切索引符号1. m: ø12mm(在A0、A1、A2、图纸)2. m: ø10mm(在A3、A4图纸)3. 特粗线到索引线为剖视方向4. A: 字高5mm(在A0、A1、A2、图纸)B: 字高4mm(在A3、A4图纸)5. B-01:字高3mm(在A0、A1、A2、图纸)字高2.5mm(在A3、A4图纸)6. A为索引图号，B-01为索引图纸号，B-01为“ ”表示索引在本图四、平、立面索引符号1．m: ø12mm(在A0、A1、A2图纸)2．m: ø10mm(在A3、A4图纸)3．A1-A4：字高4mm(在A0、A1、A2图纸)字高3mm(在A3、A4图纸)4．B-01--B-04：字高2.5mm(在A0、A1、A2图纸)字高2mm(在A3、A4图纸)5．箭头为视图方向。

机械制图第2章 制图的基本知识

机械制图第2章 制图的基本知识
图2-13 擦图片
2.1 制图工具及其使用
2.1.5
图2-14 曲线板及其用法 a)曲线板 b)足够数量的点 c)徒手连接各点 d)沿曲线板画曲线
铅笔和针管笔
2.1 制图工具及其使用
1.铅笔 铅笔是用来画图或写字的。 2.针管笔 针管笔又叫直线笔，由针管、通针、吸墨管和笔套组成， 如图2-16所示，其作用是画墨线或描图。
2.尺寸注法示例 (1)圆、圆弧、球的尺寸标注 圆或者大于半圆的弧，一般标注直径。
2.2 制图标准的基本规定
2.1 制图工具及其使用
1.建筑模板 建筑模板主要用来画各种建筑标准图例和常用符号， 如柱、墙、详图索引符号、轴线圆圈等。
图2-12 建筑模板
2.擦图片 擦图片是用来修改图线的。
2.1 制图工具及其使用
3.曲线板 曲线板是用来绘制非圆曲线的工具，其式样很多，曲率 大小各不相同，如图2-14a所示。
图2-15 铅笔及其用法
2.1 制图工具及其使用
图2-16 针管笔
2.2 制图标准的基本规定
2.2.1 图幅
图幅是指图纸宽度与长度组成的图面。
表2-1 图纸幅面及图框尺寸
(单位：mm)
2.2 制图标准的基本规定
图2-17 图纸幅面及格式 a)A0～A3横式幅面(一) b) A0～A3横式幅面(二)
2.2 制图标准的基本规定
图2-23 拉丁字母、阿拉伯数字、罗马数字书写规则
2.2 制图标准的基本规定
表2-8 字母、数字的书写规则
2.2.4 比例 图样的比例，应பைடு நூலகம்图形与实物相对应的线型尺寸之比。
图2-24 比例的注写
2.2 制图标准的基本规定
表2-9 绘图所用的比例

制图基本知识

制图基本知识

5. 建筑专业制图选用的比例
五、尺寸标注
尺寸界线
尺寸起止符号 尺寸线
尺寸数字
图样上的尺寸，包括尺寸界线、尺寸线、尺寸 起止符号和尺寸数字。
1.尺寸线 （1）应用细实线绘制（0.25b）； （2）图样本身的任何图线均不得用作尺寸线； （3）尺寸线应与被注长度平行； （4）平行排列的尺寸线的间距宜为7～10mm。 2.尺寸界线 （1）应用细实线绘制; （2）尺寸界线一般应与被注长度垂直,并超出尺寸线 2～3mm； （3）尺寸界线一端应离开图样轮廓线不小于2mm； （4）图样的轮廓线、中心线及轴线的引出线可用作 尺寸界线。
3.
画线时应注意的问题
(1)在同一张图纸内，相同比例的各图样，应选 用相同的线宽组。 (2)相互平行的图线，其间隙不宜小于其中粗线 的宽度，且不宜小于0.7mm。 (3)虚线、单点长画线或双点长画线的线段长度 和间隔，宜各自相等。 (4)单点长画线或双点长画线,当在较小图形中绘 制有困难时，可用实线代替。 (5)单点长画线或双点长画线的两端不应是点， 点画线与点画线交接或点画线与其他图线交接时，
几何作图
一、 直线的平行线和垂直线
二、 等分线段
三、 正多边形的画法
四、 圆弧的连接
五、 椭圆的画法
一、直线的平行线和垂直线
1. 直线的平行线
2. 作已知直线的垂直线
1.直线的平行线
(1) 作水平方向的平行线
(2) 作斜方向线的平行线
(1)
作水平方向的平行线
(a) 使丁字尺的工作边与已知直线AB平行 (b) 平推丁字尺，使其工作边紧靠点C，作直线CD即为所 求平行线
注意问题: 1.拉丁字母、阿拉伯数字与罗马数字，如需写成斜体 字，其斜度应是从字的底线逆时针向上倾斜750。 斜体字的高度与宽度应与相应的直体字相等。 2.拉丁字母、阿拉伯数字与罗马数字的字高应不小于 2.5mm。 3.数量的数值注写，应采用正体阿拉伯数字，计量单 位应符合国家颁布的单位符号注写，采用正体字母。 4.分数、百分数和比例数的注写应采用阿拉伯数字和 数学符号。 5.当注写的数字小于1时，必须写出个位的“0”，小

制图的基本知识

制图的基本知识

2. 尺寸线: 尺寸线应用细实线绘制，应与被注长度 平行，且不宜超出尺寸界线。任何图线均不得 用作尺寸线。 3. 尺寸起止符号：线性尺寸的尺寸起止符号一般 应用中粗斜短线绘制，其倾斜方向应与尺寸界 线成顺时针45º角，长度宜2~3mm。半径、直径、 角度与弧长的尺寸起止符号，宜用箭头表示。
1)，要求板面平整，硬木工作边保持笔直。图纸 宜用胶带纸固定在图板上，位置要适当，居中偏 左下为宜(图2－1)图板有0号(1200mm×900mm，用 于 绘 A0 图 纸 ) , 1 号 ( 900mm×600mm ， 用 于 绘 A1 图 纸),2号(600mm×450mm，用于绘A2图纸)等规格， 可根据不同图幅的大小相应选用，图板放在桌子 上，板身要略为倾斜。
二、字体 图纸上所需书写的文字，数字或符 号等，均应笔划清晰、字体端正、排列 整齐；标点符号应清楚正确。字体的大 小用字号表示，字号即字体的高度。
（一）汉字：图中所有汉字均采用长仿宋体， 字宽约字高的三分之二。
字高(mm) 字宽(mm)
20 14
14 10
10 7
7 5
5 3.5
3.5 2.5
表(2－2)
图 2－10 建筑模板
第二节 建筑制图国家标准基本规定
图是工程界的共同语言，就需要有统一的标 准、规格。 《房屋建筑制图统一标准》GB/T 50001-2001 《总图制图标准》GB/T 50103-2001 《建筑制图标准》GB/T 50104-2001 《建筑结构制图标准》GB/T 50105-2001 《给水排水制图标准》GB/T50106-2001 《暖通空调制图标准》GB/T 50114-2001 从2002年3月1日开始执行的。
每个图样，应根据复杂程度与比例大小， 先确定基本线宽b，再选用适当的线宽组。 线宽比 b 0.5b 0.35b 2.0 1.0 0.7 1.4 0.7 0.5 线 宽 1.0 0.5 组 0.7 0.35

《制图基础知识》PPT课件

《制图基础知识》PPT课件

h
14
三、 字体（GB/T 14691－1993）
1.基本要求
图样中的字体书写必须做到：
字体工整、笔画清除、间隔均匀、排列整齐。
字体高度（用h表示，单位为mm)的 公称 尺寸系列为：
1.8、2.5、3.5、5、7、10、14、20
h
15
2.常用字体
（1）汉字
汉字书写的要点在于横平竖直，注 意起落，结构均匀，填满方格。
在同一图样中，同类图线的宽度应一致。
机械工程图样上采用两类线宽，称为粗线和细 线，其宽度比例关系为2l。
h
19
1. 图线型式及应用
粗实线 虚线
细实线
波浪线
细点画线
双折线
双点画线
粗点画线
h
d 0.5d
0.5d
0.5d 0.5d 0.5d 0.5d
d
可见轮廓线 可见过渡线 不可见轮廓线 不可见过渡线 尺寸线及尺寸界线 剖面线、引出线 重合断面的轮廓线 螺纹的牙底线及齿轮的齿根线 分界线及范围 断裂处的边界线 视图和剖视的分界线 轴线、对称中心线 轨迹线、节圆及节线
h
21
2.画线时注意事项
(1)点画线和双点画线的首末两端应为“画”而不应为“点”。
(2)绘制圆的对称中心线时，圆心应为“画”的交点。首末两 端超出图形外2-5mm。
(3)在较小的图形上绘制细点画线和细双点画线有困难时， 可用细实线代替。
(4)虚线、点画线或双点画线和实线相交或它们自身相交时， 应以“画”相交，而不应为“点”或“间隔”。
断裂处的边界线 视图和剖视的分界线 相邻辅助零件的轮廓线 极限位置的轮廓线 有特殊要求的线或表面的表示线
20
轴线对称 尺寸界限 极限位置轮廓线 不可见轮廓线 可见轮廓线 中心线

第2章 制图基本知识

第2章 制图基本知识

2013-7-9
13
五、图线（GB/T 50001—2001）
1.图线的宽度（d） 粗、中粗、细线的宽度比率4:2:1 宽度系列 0.13、0.18、0.25、0.35、0.5、0.7、 1.0、1.4、2.0 数系的公比约为1:1.4 2. 线型 线素长度：点为0.5d、短间隔为3d 、短画为 6d 、画为12d 、长画为24d 、间隔为18d 3.图线的画法和要求
缩小比例：1:1×10n、1:2×10n、1:5×10n；可用比例 1:1.5×10n 、1:2.5×10n、1:3×10n、1:4×10n、或 1:6×10n（ n为等于大于0的整数）。
3.标注方法 （1）比例符号应以“:”表示 （2）比例一般应标注在标题栏中的比例栏内 （3）必要时，允许在同一视图中的铅垂和水 平方向标注不同的比例（两种比例的比值不 应超过5） （4）必要时，图样的比例可采用比例尺的形 式。一般可在图样中的水平或铅垂方向加画 比例尺
要画好草图，应保持物体各部分的比例。若某一
部分比例不对，所画图形就会走样。 然后，在画局部时，应注意与总尺寸进行比较，定出其 上交点位置，以及各直线段的比例关系。 应学会用眼睛观察并想办法用现有的用具进 行测量。
先大致估计物体总长、宽、高之间的对应比例。
初学者用方格纸画徒手图时，应注意所取的中
心线尽量与方格线重合和平行，图形大小可按方格的 格数来控制。 为了训练按比例目测的能力，可以作如图所示的 训练。如凭目测画若干条平行线、等分角度、将直线
注意手握笔一定要自然放松，不可攥得太死。
画斜线时可将图纸转平当成水平线
或垂直线去画。
圆的画法：
画圆时，应先画中心线以确定圆心。如果画较
大的圆，则可取给定半径，用目测在中心线上定出四 点，再增加两条过圆心的45°斜线，以半径长再定四 点，以此八点近似画圆。一般粗实线圆，往往先画细

AutoCAD2009教学课件 第2章基本绘图命令

AutoCAD2009教学课件 第2章基本绘图命令
“二等分”和“偏移”六种方式绘制构造线。 （2）这种线模拟手工作图中的辅助作图线。用特殊的线型显示，在
绘图输出时可不作输出，常用于辅助作图。
2.2.3 椭圆与椭圆弧
◆执行方式 命令行：ELLIPSE 菜单：绘制→椭圆→圆弧 工具栏：绘制→椭圆 或 绘制→椭圆弧 ◆操作格式 命令: ELLIPSE↙ 指定椭圆的轴端点或 [圆弧(A)/中心点(C)]:（指定轴端点） 指定轴的另一个端点: （指定轴端点） 指定另一条半轴长度或 [旋转(R)]: ◆选项说明 （1）指定椭圆的轴端点 （2）旋转(R) （3）中心点(C) （4）圆弧(A)
指定圆的半径:（指定外接圆或内切圆的半径）
◆选项说明
如果选择“边”选项，则只要指定多边形的一条边，系统就会按
逆时针方向创建该正多边形。
2.4 点命令
点在AutoCAD有多种不同的表示方式，用户可以根据需要进行设
置。也可以设置等分点和测量点。
2.4.1 点
◆执行方式 命令行：POINT 菜单：绘制→点→单点 或 多点 工具栏：绘制→点 ◆操作格式 命令: POINT↙ 指定点:（指定点所在的位置） ◆选项说明 （1）通过菜单方法操作时“单点”选项表示只输入一个点，“多点”
块，后续操作与上节等分点类似。 （3）在等分点处，按当前点样式设置画出等分点。 （4）最后一个测量段的长度不一定等于指定分段长度。
定一点） 指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: ◆选项说明 （1）第一个角点 （2）尺寸(D) （3）倒角(C) （4）标高(E) （5）圆角(F) （6）厚度(T) （7）宽度(W) （8）面积（A） （9）旋转（R）
2.3.2 正多边形
◆执行方式
命令行：POLYGON

T2009-02 制图基本知识(修改)

T2009-02 制图基本知识(修改)
线宽比 线宽组
b
0.5b 0.25b
2.0
1.0 0.5
1.4
0.7 0.35
1.0
0.5 0.25
0.7
0.35 0.18
0.5
0.25 —
0.35
0.18 —
注：1 需要微缩的图纸，不宜采用0.18mm及更细的线宽。 2 同一张图纸内，各不同线宽中的细线，可统一采用较细的线宽组的细线。
线型在下列数系中选择:图线的宽度b，宜从下列线宽系列 中选取:2.0、1.4、1.0、0.7、0.5、0.35mm 同一张图纸内 相同比例的各图样应选用相同线宽组合；同一图样中同类 图线的宽度应一致。
第二章制图基本知识
《房屋建筑制图统一标准》对图标的规定

鉴于当前各设计单位标题栏的内容增多，有时还 需要加入外文的实际情况，提供了两种标题栏尺 寸供选用，即200×30～50(200长度可以使A4立 式幅面中的标题栏成为通栏)和240×30～40。标 题栏内容的划分仅为示意，给各设计单位以灵活 性 。


路工程制图标准等。
第二章制图基本知识
§2.2 制图标准
二、制图标准的基本内容
基本内容包括图幅、字体、图线、比例、尺寸标注、专用符 号、代号、图例、图样画法（包括投影法、规定画法、简化画法 等）、专用表格等项目。
三、制图标准发展趋势 制图标准不是永远不变的，随着科学技术的发展，标准也要发
展和变化。随着绘图对象的变化以及计算机辅助设计技术的发展
第二章制图基本知识
(2) 制图作业上的标题栏格式
70 40 8 8 8 16 20 50 40
15
30
95 180
15
25
第二章制图基本知识

AutoCAD 2009中文版辅助机械制图第2章

AutoCAD 2009中文版辅助机械制图第2章

2.3.2 修改图层状态
【图层控制】下拉列表中也显示了图层状态图标， 如图所示，单击图标就可以切换图层状态。在修改图层 状态时，该下拉列表将保持打开，用户能在列表中一次 修改多个图层的状态。修改完成后，单击列表框顶部， 将列表关闭。
2.3.3 将对象修改到其他图层上
如果用户想把某个图层上的对象修改到其他图层 上，可先选择该对象，然后在【图层控制】下拉列表中 选择要放置的图层名称，如图所示。操作结束后，下拉 列表自动关闭，被选择的图形对象转移到新的图层上。
2.3 有效地使用图层
绘制复杂图形时，用户常常从一个图层切换至另一个图 层，频繁地改变图层状态或是将某些对象修改到其他层上， 如果这些操作不熟练，将会降低设计效率。控制图层的一种 方法是单击【图层】工具栏上的 按钮，打开【图层特性 管理器】对话框，通过该对话框完成上述设置。除此之外， 还有另一种更简捷的方法──使用【图层】工具栏上的【图 层控制】下拉表，如图所示。该下拉列表包含了当前图形中 的所有图层，并显示各层的状态图标。
默认
单击【图层】工具栏上的 按钮，打开【图层特性管理器】对 话框 ，如图所示，利用该对话框创建图层，设置颜色、线型及线宽。
2.2 控制图层状态
图层状态主要包括打开与关闭、冻结与解冻、锁定与解锁及打 印与不打印等，AutoCAD用不同形式的图标表示这些状态，如图所示。
（1）打开/关闭：单击 图标，就关闭或打开某一图层。 打开的图层是可见的，而关闭的图层不可见，也不能被 打印。当图形重新生成时，被关闭的层将一起被生成。 （2）解冻/冻结：单击 图标，将冻结或解冻某一图层。 解冻的图层是可见的，若冻结某个图层，则该层变为不 可见，也不能被打印出来。当重新生成图形时，系统不 再重生成该层上的对象，因而冻结一些图层后，可以加 快ZOOM、PAN等命令和许多其他操作的运行速度。 （3）解锁/锁定：单击 图标，就锁定或解锁图层。被 锁定的图层是可见的，但图层上的对象不能被编辑。用 户可以将锁定的图层设置为当前层，并能向它添加图形 对象。 （4）打印/不打印：单击 图标，就可设定图层是否打 印。指定某层不打印后，该图层上的对象仍会显示出来。
