第二章园林制图基础知识
- 格式:ppt
- 大小:3.22 MB
- 文档页数:59
绪论什么是园林:在一定的地域运用工程技术和艺术手段,通过改造地形、种植树木花草、营造建筑和布置园路等途径创作而成的美的自然环境和游憩境域,就称为园林。
什么是园林制图:园林制图是介绍园林图怎样绘制和识读规律的一门课程。
学习园林制图的目的:学习园林制图,就是了解并熟悉园林工程图的各种表示方法和制图标准的相关规定,掌握园林工程图的内容,具有识读和绘制园林工程图的能力。
第一章制图的基本知识一、图纸图幅1、图纸分为横式和立式两种。
A0〜A3图纸有横式和立式两种幅面形式;A4 图纸常用立式幅面形式。
2、AO—A4图纸幅面的大小3、标题栏、会签栏二、图线线型:实线、虚线、点划线、双点划线、折断线、波浪线三、字体1、字体要求:书写端正、排列整齐、笔画清晰、间隔均匀、标点符号清楚正确、黑墨水书写。
2、字体种类:长仿宋字、黑体字3、汉字的规格。
汉字的规格指汉字的大小,即字高。
如5号字,表示的是字高为5mm的字;常用的字号有3.5、5、7、10、14、20。
四、比例比例的注写平面图7;7。
0 (6)...--------- 1:20五、尺寸标注1、线段的尺寸标注:包括尺寸界线、尺寸线、尺寸起止符号、尺寸数字2、半径、直径、标高的标注第二章投影的基本知识一、什么是投影?什么是投影法?投影是根据产生影子的这种自然现象,对其加以抽象,假设物体是透明的,光源S的光线将物体上的各顶点和各条棱线投射到某一平面H上,这些点和棱线的影子所构成的图形就称为投影。
这种获得投影的方法称为投影法。
二、在工程图纸中,所有的图样都是根据一定的投影法绘制的,(投影的原理)是绘制各种工程图纸的基础。
三、投影的分类根据投影线是否平行,投影分为两类:1、中心投影…绘制透视图2、平行投影(1)斜投影-斜轴测图(2)正投影-三面正投影、正轴测图四、正投影的基本规律实形性、积聚性、相仿性、从属性、定比性五、三面正投影图的形成三个投影面的名称及字母标注是什么?三个相互垂直的投影面:水平投影面(H)、正立投影面(V)、侧立投影面(W)六、三面正投影图的分析a—华,,¥歹二寺天系——水平投影与正面投影等长且要对正,即“长对正”;正面投影与侧面投影等高且要平齐,即“高平齐”;水平投影与侧面投影等宽,即“宽相等”。

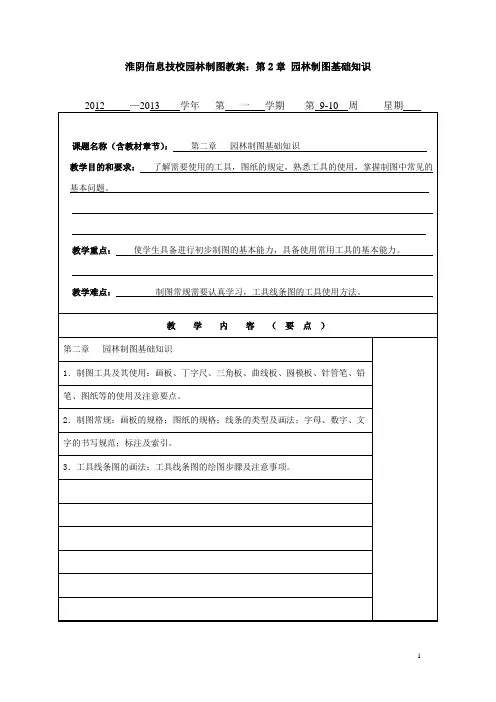

淮阴信息技校园林制图教案:第2章园林制图基础知识1、丁字尺尺头要紧靠图板左侧,它不可以在图板的其它侧向使用;2、三角板必须紧靠丁字尺尺边,角向应在画线的右侧;3、水平线要用丁字尺自上而下移动,笔道由左到右;4、垂直线要用三角板由左向右移动,笔道自下而上。
图板尺寸规格代号 A0 A1 A2 A3图板尺寸(宽×长) 920×1220 610×920 460×610 305×460图板尺寸规格(单位:mm)二、绘图铅笔的使用铅笔是用来画图线或写字的。
铅笔的铅芯有软硬之分,铅笔上标注的“H”表示铅芯的硬度,“B”表示铅芯的软度,“HB”表示软硬适中,“B”、“H”前的数字越大表示铅笔越软或越硬,6H和6B分别为最硬和最软的。
画工程图时,应使用较硬的铅笔打底稿,如3H、2H等,用HB铅笔写字,用B 或2B铅笔加深图线。
铅笔通常削成锥形或铲形,笔芯露出约6~8㎜。
画图时应使铅笔略向运动方向倾斜,并使之与水平线大致成75°角,且用力要得当。
用用锥形铅笔画直线时,要适当转动笔杆,这样可使整条线粗细均匀;用铲形铅笔加深图线时,可削的与线宽一致,以使所画线条粗细一致。
三、针管笔的使用直线笔用墨汁或绘图墨水,色较浓,所绘制的线条亦较挺;针管笔用碳素墨水,使用较方便,线条色较淡。
直线笔又名鸭嘴笔,使用时要保持笔尖内外侧无墨迹,以免洇开,上墨水量要适中,过多易滴墨,过少易使线条干湿不均匀。
用直线笔画线时,笔尖正中要对准所画线条,并与尺边保持一微小的距离;运笔时要注意笔杆的角度,不可使笔尖向外斜或向里斜;行进的速度要均匀;此外,还要注意笔尖上墨后要擦干净,上墨量要适当;线条交接处要准确、光滑。
直线笔(也叫鸭嘴笔)是传统的上墨画线的工具。
在使用时应注意每次注墨不要太多,不要让笔尖的外侧有墨,以免沾污图纸。
画线时两叶片间要留有空隙,以保证墨水能留出。
调整两叶片的距离为线宽,装墨高度约为6mm-8mm,直线笔的使用如图1-6所示,但外倾、外倾、墨水太多、太少都不正确。
园林制图复习资料第⼀章绪论⼯程图及作⽤⼯程图:按⼀定的规则和⽅法并遵照国家⼯程建设标准有关规定绘制的,来准确表达⼯程物体的形状、⼤⼩、位置,并说明有关技术要求的图样——“⼯程界的语⾔”。
作⽤:1.审批建设⼯程项⽬的依据;2.在⽣产施⼯中,是备料和施⼯的依据;3.在竣⼯时,是进⾏质量检查和验收,评价⼯程优劣的依据;4.编制⼯程概算、预算和决算及审核⼯程造价的依据。
园林⼯程图的内容及作⽤园林建设经过两个过程:设计:把园林建设任务中的⽂字资料和⼈们的空间构思结果通过整套的“设计图纸”表⽰出来。
施⼯:根据设计图纸把“园”建造起来。
园林设计图和施⼯图统称为园林⼯程图园林设计图:设计⼈员综合运⽤⼭⽯、⽔体、植物和建筑等造园要素,经过艺术构思和合理布局所绘制的图样。
施⼯图:指导施⼯⽤的整套图纸PS:图⽰原理和绘图⽅法⼀致,但表达内容的深⼊程度、详细程度、准确程度不同。
第⼆章基础知识(填空判断)第⼀节绘图⼯具丁字尺:⼜称T形尺,由互相垂直的尺头和尺⾝组成,尺⾝上有刻度的⼀侧称为⼯作边。
绘图铅笔:画粗实线常⽤2B或B的铅笔;画细实线、细点划线和写字,常⽤H或HB的铅笔,画底稿线常⽤2H的铅笔。
针管笔:⼜叫绘图墨⽔笔,是⽐较新型的上墨⼯具,它能像钢笔⼀样吸⽔、储⽔,且有0.1—1.2mm不同的型号,可以画出不同线宽的墨线。
设计制图中⾄少要具有粗、中、细三种不同管径的针管笔圆规:按顺时针⽅向转动圆规,规⾝略向前倾。
作同⼼圆或同⼼圆弧时,应保护圆⼼,先作⼩圆。
分规:截取线段、量取尺⼨、等分直线或圆弧。
⽐例尺:度量某⽐例下图上线段的实际长度或将实际尺⼨换算成图上尺⼨的⼯具。
三棱⽐例尺标有六种⽐例(1:100——1:600)。
第⼆节制图常规图纸幅⾯:各号基本幅⾯的尺⼨关系是:沿上⼀号幅⾯的长边对裁,即为下⼀号幅⾯的⼤⼩,对裁时去掉⼩数点后⾯的数字。
幅⾯的长边与短边的⽐例L:B= 21/2。
A0号图纸的⾯积为1m2。
图纸幅画的加长:在加长时只加长长边,短边⼀般不加长。
