知识点二专业制图知识一单项选择题1 .确定直线上各整数高程点的方法除了计算法外，还有（）。
A 图解法B 旋转法C 平移法D 分解法2. 在标高投影中，求两平面或曲面的交线时，通常采用（）作为辅助平面。
A 正平面B 侧平面C 水平面D 铅垂面3. 有一地形面的标高投影，等高线的高程是外边高中间低，它表示的地形是（）。
A 山丘B 河流C 鞍部D 凹地4. 平面内对基准面的最大斜度线称为（）。
A 等高线B 示坡线C 坡度线D 基准线5 曲面上任何地方的坡度都相同，这种曲面称为（）。
A 扭曲面B 抛物面C 圆台面D 同坡曲面6. 在一正圆锥面上有四条等高线，其等高距为2m，最高和最低的等高线的水平距离是12m，问该圆锥面的坡度是A 1/2B 1/4C 1/6D 1/87 在河道上筑一道土坝，坝顶高程是25m，地面最高点的高程是23m，应采取（）的施工方法。
A 挖方B 内插C 填方D 剖面8. 已知直线上两点的高差是4m，两点间的水平投影长度是8m ，该直线的平距为（）。
A 1/2B 2C 4D 1/89. 已知坡度i=1：3的坡面上有两条等高线，它们的水平距离是6m，其中一条等高线的高程是9m，则在其下面的另一条等高线的高程是（）。
A 3mB 6mC 7mD 5m10. 在求解道路边坡与地面的交线时，若道路边坡上等高线与地面等高线接近平行时，等高点不易求出，可采用（）作辅助面的剖面法求解。
A 水平面B 正垂面C 铅垂面D 侧垂面11 .按《水利水电工程制图标准》的规定，在剖视图和剖面图中，同一平面内有粗实线分界线，它（）。
A 均是不同材料的分界线B 可能是不同材料的分界线C 均是结构的分缝线D 不是结构的分缝线12. 针对水工图的平面图而言，垂直土坝轴线剖切得到的剖面图是（）。
A 横剖视图B 纵剖视图C 纵剖面图D 横剖面图13. 下游立面图中，平板闸门示意图中的“×”是（）。
A 虚线B 细实线C 粗实线D 双点画线14. 两个视向相反且对称的视图或剖视图，各画一半组合在一起得到的图形是（）。

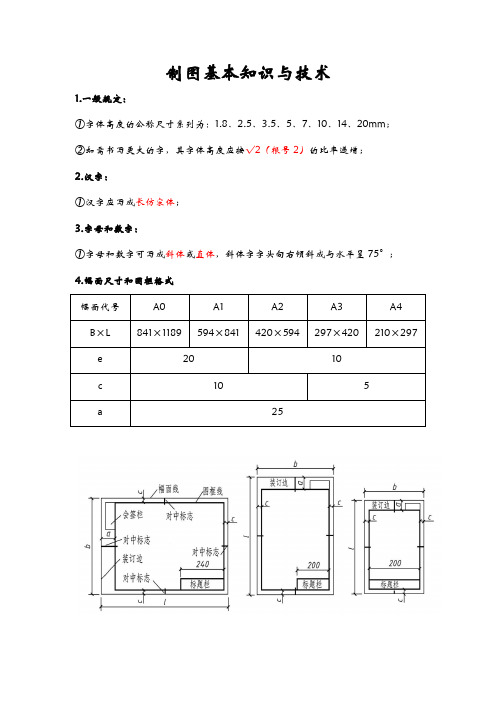

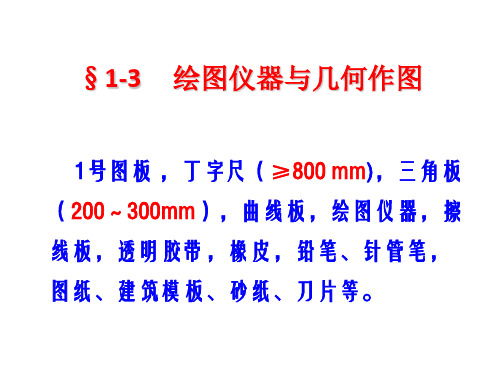

制图基本知识与技术
1.一般规定：
①字体高度的公称尺寸系列为：1.8、2.5、3.5、5、7、10、14、20mm；
②如需书写更大的字，其字体高度应按√2（根号2）的比率递增；
2.汉字：
①汉字应写成长仿宋体；
3.字母和数字：
①字母和数字可写成斜体或直体，斜体字字头向右倾斜成与水平呈75°；
4.幅面尺寸和图框格式
①用细实线表示外边框；
②内边框是图框线，用粗实线绘制；
③装订边位于图纸左侧内、外边框之间的25mm宽的长条；
④不需要装订的图纸可以不留装订边，其图框格式只需把a、c尺寸均换成表中e的尺寸即可；
5.标题栏
①每张图纸上都必须画出标题栏，标题栏位于图纸的右下角；
②制图课中，标题栏中的图名使用10号（10号字）字，字数多时可用7号字，其余汉字使用5号字；
6.图线的形式
①图线的宽度用b表示，所有线型的宽度应从下列数系中选择，该数系的公比为1：√2；
0.13 mm,0.18 mm，0.25 mm，0.35 mm，0.50 mm，0.7 mm，1 mm，1.4 mm，
2 mm；
②粗线、中粗线和细线的宽度比率为4：2：1，在同一同样中，同类图线的宽度应一致；
③制图作业中的粗线可选用0.7~1mm；
7.尺寸的标注形式
①尺寸界限：用细实线绘制，引出端留有2mm以上的间隔，另一端则超出尺寸线约2~3mm；
②尺寸线：用细实线绘制，对于长度尺寸，尺寸线应与被注长度方向平行；
③尺寸起止符号：对于长度尺寸，建筑工程制图起止符号用中粗线绘制的短斜线，其倾斜方向应与尺寸界限成顺时针45°角，长度2~3mm；
④尺寸数字：图上标注的尺寸数字，表示物体的真实大小，与画图用的比例无关；。
2.3 海图制图知识点1 编辑设计海图制图的编辑设计工作主要包括海图总体设计、制图区域的研究、制图资料的分析和选择、确定图面配置、拟订编辑计划等工作内容。
（一）海图总体设计包括：海图图幅设计、确定海图的数学基础、构思海图内容及表示方法。
（二）制图资料的搜集包括：控制测量资料、海测资料、成图资料、遥感图像资料、其他资料。
（三）制图区域研究（四）制图方案制订主要包括：选择海图编绘方法，确定对制图资料的加工处理、转绘的原则和方法，拟定印刷工艺方案。
（五）编辑文件编写编辑文件是编辑设计的主要成果。
编辑文件的内容一般包括对海图的性质、用途、规格、数学基础、内容及表示、精度标准、技术方法做出基本规定。
知识点2 制图综合关于海图内容的压缩、化简和图形关系处理的制图技术，称为制图综合。
制图综合的基本原则是表示主要的、典型的、本质的信息，舍去、缩小或不突出表示次要的信息。
制图综合的方法，主要有选取、化简、概括和移位，而对于实地制图现象向图形转换，还包括对实地物标的分类分级、建立符号系统。
（一）海图内容选取①资格法：根据规定应达到的数量或质量标准来选取海图内容；②定额法：以适当的海图载负量为基础，规定一定面积内海图内容的选取指标；③平方根定律法：根据资料海图的载负量与新编海图的载负量之间的比例关系，规定海图内容的选取指标。
（二）形状化简形状化简主要用于呈线状与面状分布的要素以及表示地貌的等高线（等深线）等。
海图在编绘过程中，因比例尺的缩小，一部分图形缩小到难以分辨的程度或因弯曲过细而妨碍主要特征的显示，通过形状的化简，可以保留该地物特有的轮廓特征，并区别出从海图用途来说必须表示的特征。
形状化简的主要方法是删除、合并和夸大。
（三）数量特征概括随着比例尺的缩小，制图物体的数量特征在图上的显示趋向概略，这种方法即称为数量特征的概括。
数量特征概括的具体方法有分级合并（用扩大级差的方法来减少分级）、取消低等级别（规定某一数量等级以下的制图物体不予表示）和用概括数字代替精确数字（对某些用数字表示的要素，根据海图的具体用途或比例尺，用概括数字代替）三类。
