ALC隔墙(板材)施工方案一、工程概况：本工程为框架结构,整体地下二层，住院部地上十四层，医技部地上五层，门诊楼地上六层。
门诊小空间诊室的隔墙、医护人员办公室、更衣室、病房楼除病房隔墙外内部用房的隔墙、卫生间入口处隔断和所有管道井隔断、正压风井隔断墙均采用100厚ALC板材；门诊手术室、ICU室、CCU室、病房隔断、门诊放射的X光造影室、医技楼造影中心的隔墙、血透析的治疗室的单间面积大于25m2的房间均采用150厚ALC板材。
变形缝处的双墙、若在一边为防火墙，另一边可采用100厚ALC 板材。
医技楼手术室内的隔墙具体要求要由专业公司提供，与手术室相临的墙采用150厚ALC板材。
二、施工组织和机具设备：ALC板材厚度：100mm、150mmALC板材板型：C型板ALC板材安装方法：插入钢筋法人员组织：根据工程实际情况，我公司进场人员160人，共分26个作业小组，每组6人。
机具设备和装机容量：大切割机、小切割机、冲击钻、配电箱。
三、施工工艺3.1施工准备：①．ALC板材进场后将ALC板卸车、堆放。
堆放时两端距板端1/5L处用垫木或加气砼块垫平，一层一米，每垛高不超过2m，板材采用覆盖防雨。
②．板材垂直运输至各楼层，具体运输时间和配合方式在现场协商解决。
3.2工艺流程（插入钢筋法）：材料进场→卸车、堆放→主体验收→放线、验线→焊门窗加固框→安装带膨胀头钢筋、焊接通长钢筋→板就位→板面调整→灌浆→勾缝→修补→清理→报验3.3操作要点：3.3.1材料进场①．凭送货单对板端打标验收规格、品种，与使用要求不符应与发货联系，直至退货。
②．检查损伤情况，作好记录，严重损伤应联系退货。
3.3.2卸车①．应该用吊车、铲车卸车（少量不方便用吊车时用滑道应轻拉慢放）。
②．吊具应用尼龙宽辐吊带或专用吊具，捆扎要牢固，严禁用钢丝绳，严禁挂角起吊。
③．起吊堆放时应避免碰撞损坏。
④．运送时宜用专用小车，短距离也可人抬，均应小心，避免碰伤。

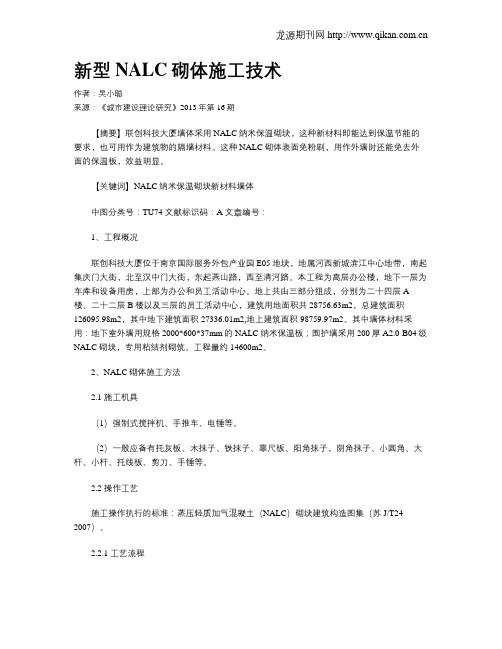

新型NALC砌体施工技术作者：吴小聪来源：《城市建设理论研究》2013年第16期【摘要】联创科技大厦墙体采用NALC纳米保温砌块，这种新材料即能达到保温节能的要求，也可用作为建筑物的隔墙材料。
这种NALC砌体表面免粉刷，用作外墙时还能免去外面的保温板，效益明显。
【关键词】NALC纳米保温砌块新材料墙体中图分类号：TU74 文献标识码：A 文章编号：1、工程概况联创科技大厦位于南京国际服务外包产业园E05地块，地属河西新城滨江中心地带，南起集庆门大街，北至汉中门大街，东起燕山路，西至清河路。
本工程为高层办公楼，地下一层为车库和设备用房，上部为办公和员工活动中心。
地上共由三部分组成，分别为二十四层A 楼、二十二层B楼以及三层的员工活动中心，建筑用地面积共28756.63m2，总建筑面积126095.98m2，其中地下建筑面积27336.01m2,地上建筑面积98759.97m2。
其中墙体材料采用：地下室外墙用规格2000*600*37mm的NALC纳米保温板；围护墙采用200厚A2.0-B04级NALC砌块，专用粘结剂砌筑。
工程量约14600m2。
2、NALC砌体施工方法2.1 施工机具（1）强制式搅拌机、手推车、电锤等。
（2）一般应备有托灰板、木抹子、铁抹子、靠尺板、阳角抹子，阴角抹子、小圆角、大杆、小杆、托线板、剪刀、手锤等。
2.2 操作工艺施工操作执行的标准：蒸压轻质加气混凝土（NALC）砌块建筑构造图集（苏J/T24-2007）。
2.2.1 工艺流程结构验收→放线→侧边拉结（钢筋或联接角形铁）→下部砌块砌筑（包括粘合剂制备）→加强带施工→门砖、过梁施工→上部砌块砌筑→墙顶拉结（联接角形铁或钢筋砂浆锚固带或专用结顶小砌块）→清理→报验；2.2.2 准备工作（1）材料进入施工现场时，查验、检查方法：a、凭送货单对板端打标验收规格、品种，与使用要求不符应与发货联系，直至退货；b、检查损伤情况，作好记录，严重损伤应联系退货。
产品名称: 产品名称:蒸压轻质加气混凝土（Autoclaved Lightweight Concvete）简称 ALC。
是以硅砂、水泥、石灰为主要原材 料，经过钢筋网片增强，高温、高压、蒸汽养护而成的多气孔混凝土制品。
产品种类： 产品种类： NALC 砌块，NALC 板材 NALC 板按用途可分为外墙板、隔墙板、楼板、屋面板、特殊规格板等。
常规尺寸:宽度：600mm,厚度 50－300mm（以 25mm 递增） 长度：最大长度 6700mm 一 基本型板材：1.外墙板： 2.内墙板： 3.屋面板： 4.楼板： 二 角型材：为了进一步满足建筑的细节要求，90°转角的 NALC 角型材风格多样。
三 薄型板材：厚度为 37mm，50mm 的板材，主要适用于轻钢结构，既有建筑物内外墙面装饰、防火吊顶， 平改坡屋面，墙 防火，钢柱钢梁防火。
四 艺术板材 NALC 板材表面可加工成各种花纹样式，可作为内外墙装饰板，不仅具有很好亲和性和装饰效果，同时还可 有效增强建筑物的节能保温性能，具有良好的经济性。
产品性能： 产品性能：1 轻质性 其绝干比重仅为 0.5，是混凝土的 1/5，空心砖的 1/3，称为浮在水面上的混凝土。
构造计算用 容量：650KG/m³。
2 隔热保温性 NALC 板材的导热系数仅为 0.11W/m·K， 其保温性能是普 通混凝土的十倍，厚度 125mm 的 ALC 板材保温性能相当于 370mm 粘土砖墙，是保温隔热 性能优越的建筑材料。
3 耐火性 NALC 系无机不燃材料， 体积热 稳定性好,热迁移慢,具有很 好的耐火性，100mm 厚度的板 材达到 4 小时以上耐火要求。
50mm 厚板保护钢梁耐火极 限 〉3 小时，50mm 厚板保护 钢梁耐火极限 〉 小时， 4 都是 超过一级耐火标准。
4 隔音性 NALC 制品内部的微观结构是 由均匀互不连通的微小气孔 组成， 具有隔音与吸音的双重 性能。

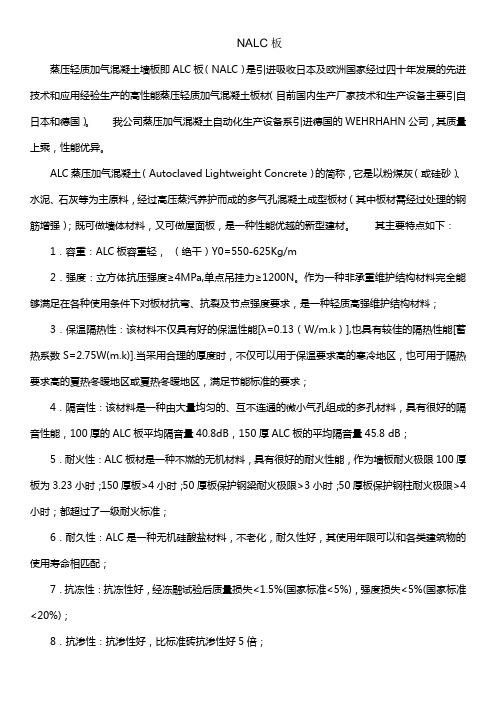

NALC板蒸压轻质加气混凝土墙板即ALC板（NALC）是引进吸收日本及欧洲国家经过四十年发展的先进技术和应用经验生产的高性能蒸压轻质加气混凝土板材（目前国内生产厂家技术和生产设备主要引自日本和德国）。
我公司蒸压加气混凝土自动化生产设备系引进德国的WEHRHAHN公司，其质量上乘，性能优异。
ALC蒸压加气混凝土（Autoclaved Lightweight Concrete）的简称，它是以粉煤灰（或硅砂）、水泥、石灰等为主原料，经过高压蒸汽养护而成的多气孔混凝土成型板材（其中板材需经过处理的钢筋增强）；既可做墙体材料，又可做屋面板，是一种性能优越的新型建材。
其主要特点如下：1．容重：ALC板容重轻，（绝干）Y0=550-625Kg/m2．强度：立方体抗压强度≥4MPa,单点吊挂力≥1200N。
作为一种非承重维护结构材料完全能够满足在各种使用条件下对板材抗弯、抗裂及节点强度要求，是一种轻质高强维护结构材料；3．保温隔热性：该材料不仅具有好的保温性能[λ=0.13（W/m.k）],也具有较佳的隔热性能[蓄热系数S=2.75W(m.k)].当采用合理的厚度时，不仅可以用于保温要求高的寒冷地区，也可用于隔热要求高的夏热冬暖地区或夏热冬暖地区，满足节能标准的要求；4．隔音性：该材料是一种由大量均匀的、互不连通的微小气孔组成的多孔材料，具有很好的隔音性能，100厚的ALC板平均隔音量40.8dB，150厚ALC板的平均隔音量45.8 dB；5．耐火性：ALC板材是一种不燃的无机材料，具有很好的耐火性能，作为墙板耐火极限100厚板为3.23小时；150厚板>4小时；50厚板保护钢梁耐火极限>3小时；50厚板保护钢柱耐火极限>4小时；都超过了一级耐火标准；6．耐久性：ALC是一种无机硅酸盐材料，不老化，耐久性好，其使用年限可以和各类建筑物的使用寿命相匹配；7．抗冻性：抗冻性好，经冻融试验后质量损失<1.5%(国家标准<5%)，强度损失<5%(国家标准<20%)；8．抗渗性：抗渗性好，比标准砖抗渗性好5倍；9．软化系数：软化系数高，Rw/Ro=0.88；10．绿色环保材料：该材料无放射性，无有害气体逸出，是一种绿色环保材料；11．施工性：ALC板材生产工业化、标准化，安装产业化，可锯、切、刨、钻，施工干作业，速度快；12．配套性：ALC板具有完善的应用配套体系，配有专用连接件、勾缝剂、修补粉、界面剂等；13．施工简单造价低：采用本材料不用抹灰，降低造价20-25元/平方米；可以直接刮腻子喷涂料；14．表面质量好、不开裂：采用本材料因为采用干法施工，所以板面不存在空鼓裂纹现象；15．吊挂物体方便不开裂：方便吊挂空调热水器洗手盆等，施工简单便于处理；ALC板具有科学合理的节点设计和安装方法，它在保证节点强度的基础上确保墙体在平面外稳定性、安全性的同时，在平面内通过墙板具有的可转动性，使墙体在平面内具有适应较大水平位移的随动性。
蒸压轻质加气混凝土砌块（ＮＡＬＣ）填充墙体施工工法蒸压轻质加气混凝土砌块（ＮＡＬＣ）填充墙体施工工法一、前言随着建筑业的发展，建筑材料也逐渐多元化。
蒸压轻质加气混凝土砌块（ＮＡＬＣ）作为一种新型建筑材料，具有重量轻、隔声、保温等特点，并且具有良好的抗压性能，成为墙体填充材料的理想选择。
本文将介绍ＮＡＬＣ填充墙体的施工工法，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点ＮＡＬＣ填充墙体施工工法具有以下特点：1. 填充墙体采用ＮＡＬＣ砌块进行填充，重量轻、施工速度快。
2. ＮＡＬＣ砌块具有良好的隔热和保温性能，能够提高墙体的保温效果。
3. ＮＡＬＣ砌块具有较高的抗压性能，墙体结构稳定可靠。
4. 施工工艺简单，不需要大量的钢筋和模板支撑。
三、适应范围ＮＡＬＣ填充墙体施工工法适用于各类住宅建筑、商业建筑和工业建筑等。
特别是在住宅建筑中，ＮＡＬＣ填充墙体工法能够提高建筑的隔声性能和保温效果，改善室内舒适度。
四、工艺原理ＮＡＬＣ填充墙体的施工工法与实际工程之间的联系主要体现在以下几个方面：1. 施工工法采用ＮＡＬＣ砌块进行填充，通过砌块之间的接触形成整体结构。
2. 采取适当的技术措施，确保ＮＡＬＣ砌块之间的粘结力，提高墙体的抗压性能。
3. 根据实际工程需求，合理设置墙体的开口，保证工程的实用性。
五、施工工艺ＮＡＬＣ填充墙体的施工工艺主要包括以下几个阶段：1. 地基处理：对场地进行平整处理，确保地基均匀牢固。
2. 基础施工：按照设计要求进行基础的施工，确保基础的平整和稳定。
3. 砌块安装：按照图纸和施工方案，将ＮＡＬＣ砌块进行逐层安装，并采取相应的粘结剂进行黏贴。
4. 框架搭建：对墙体进行框架搭建，以保证墙体的垂直度和水平度。
5. 砌块填充：将ＮＡＬＣ砌块填充到墙体内部，注意填充的均匀性和紧密度。
6. 粘结剂处理：对填充好的墙体进行粘结剂的处理，确保墙体的粘结力。
蒸压加气混凝土板轻质隔墙施工方案编制：___________审核：___________目录1、编制依据 (1)1.1施工组织设计 (1)1.2设计图纸 (1)1.3应用的主要规范、规程及标准 (1)2、工程概况 (1)2.1工程本体情况 (1)2.2轻质隔墙施工概况 (1)2.3施工要点及难点 (2)3、施工准备 (2)3.1人员准备 (2)3.2技术准备 (2)3.3材料准备 (3)3.4机具准备 (3)3.5试验准备 (3)4、施工安排 (4)4.1组织机构及劳动力组织安排 (4)4.2样板策划 (4)5、蒸压加气混凝土板施工工艺 (5)5.1施工流程 (5)5.2放线 (6)5.3安装管卡 (6)5.4涂刷专用粘结剂 (7)5.5板材就位安装 (7)5.6调整 (7)5.7固定管卡 (8)5.8勾缝、修补 (8)5.9验收 (9)5.10其它构造 (9)6、质量要求 (11)6.1主控项目 (11)6.2一般项目 (12)6.3板材尺寸、外观质量的允许偏差及检验 (12)6.4应注意的质量问题 (13)7、成品保护措施 (13)8、安全保证措施 (14)9、环境保护措施 (14)1、编制依据1.1 施工组织设计《施工组织设计》1.2 设计图纸《施工图纸》。
1.3 应用的主要规范、规程及标准《蒸压加气混凝土板》GB15762-2008 《建筑装饰装修工程质量验收规范》GB50210-2001 《建筑工程施工质量验收统一标准》GB50300-2013 《蒸压加气混凝土砌块、板材构造》13J104《混凝土结构设计规范》GB50100-2010 《蒸压轻质加气混凝土板（NALC）构造详图》03SG715-1 《蒸压加气混凝土板钢筋涂层防锈性能试验方法》JC/T855-1999 《建筑节能工程施工质量验收规范》GB50411-2007 2、工程概况2.1 工程本体情况2.2 轻质隔墙施工概况蒸压加气混凝土板轻质隔墙施工。
蒸压轻质加气混凝土砌块（ＮＡＬＣ）填充墙体施工工法蒸压轻质加气混凝土砌块（NALC）填充墙体施工工法一、前言在建筑施工中，墙体的施工一直是一个重要的环节。
为了提高墙体的质量和施工效率，蒸压轻质加气混凝土砌块（NALC）填充墙体施工工法应运而生。
这种工法在墙体施工中具有许多优势，令其成为当前建筑行业中被广泛采用的施工技术之一。
二、工法特点蒸压轻质加气混凝土砌块（NALC）填充墙体施工工法具有以下几个显著的特点：1. 施工速度快：采用预制砌块的方式，配合简单的施工工艺，能够大大缩短施工周期，提高施工效率。
2. 建筑质量高：NALC材料本身具有优良的性能，墙体结构紧密，抗震性能好，且能够有效隔离声音和热量。
3. 节能环保：NALC材料采用天然原料制作，生产工艺简单，不产生废水、废气和废渣，符合环保要求。
4. 轻质材料：NALC材料密度轻，重量轻，便于搬运和安装，减轻劳动强度，提高施工效率。
5. 易于分配管线：NALC砌块具有一定的孔隙性和空心设计，便于管线布置和维护。
三、适应范围蒸压轻质加气混凝土砌块（NALC）填充墙体施工工法适用于各种类型的建筑，特别是多层住宅、商业建筑和工业厂房等。
它在普通住宅、别墅和公共建筑中也得到了广泛应用。
四、工艺原理蒸压轻质加气混凝土砌块（NALC）填充墙体施工工法的基本原理是将预制的NALC砌块固定在墙体结构上，然后进行砌筑和填充。
通过砌块与砌块之间的连接和填充材料的注入，形成坚实的墙体结构。
五、施工工艺蒸压轻质加气混凝土砌块（NALC）填充墙体施工工法的施工过程主要包括以下几个阶段：1. 基础处理：对墙体基础进行平整处理，确保基础的承载能力。
2. 砌块安装：将预制的NALC砌块固定在墙体结构上，并按照设计要求进行水平和垂直的布置。
3. 填充材料注入：在砌块之间注入混凝土砂浆或轻质填充材料，填充整个墙体结构。
4. 砌缝处理：将砌块之间的缝隙进行处理，确保墙体的整体美观。
南通市常青建筑安装工程有限公司2011 年《山西省建设工程预算定额》问题解释更新至 2018 年第四期完整理人：李伟一、建筑工程二、装饰工程三、安装工程四、市政工程五、费用定额六、仿古建筑工程定额七、园林绿化工程定额建筑工程摘自太原建设工程造价信息 2012 年第五期1、问：部分钢筋和模板项目的工作内容中含有“搭拆简易脚手架”，如何理解 ?答:考虑建筑物结构施工时，部分钢筋和模板的安装，需要搭设操作脚手架，因此本定额将层高 3.3m 以内需搭设的操作脚手架综合在相应定额项目内。
当层高超过 3.3m 时，应根据施工组织设计，重新计算脚手架，并且不扣除定额内包括的脚手架内容。
2005 年《建筑工程消耗量定额》中，未考虑此内容，应根据施工组织设计，计算相应脚手架费用。
2、问：建筑物超高费计算起点是多少?南通市常青建筑安装工程有限公司答:当建筑物檐口高度超高 20m或建筑物自然层数超过 6 层时，可计算建筑物垂直运输及超高费。
本定额是按建筑物高度划分项目。
2005 年《建筑工程消耗量定额》中是按高度和层数划分，符合其中一个指标即可。
摘自太原建设工程造价信息 2012 年第六期1、问：当建筑物层高超过 3.3m 时应如何执行脚手架子目?答:当建筑物层高超过 3.3m 时应根据施工组织设计，按照预算定额第十三章的规定，重新计算脚手架费用。
相关定额子目中已经包括的脚手架费用亦不扣除。
2、问：细石混凝土地面的工程量计算规则是什么？答：细石混凝土地面按主楼墙间的净空面积以平方米计算。
应扣除突出地面的构筑物、设备基础、室内管道、地沟等所占面积（不需做面层的地沟盖板所占的面积亦扣除），不扣除单个面积0.3m2 以内的柱、垛、附墙烟囱及孔洞所占面积，门洞、空圈、暖气包槽、壁龛的开口部分并入相应工程量中。
3、问：预算定额中垂直运输及超高费的计费基数如何计算？答：预算定额中垂直运输和和超高费的计费基数为：区分不同建筑物的结构类型及檐高，以工程项目（即定额第一章到第十章的内容）的定额直接工程费为计费基础进行计算。
加气混凝土标准及规范体系1980年，国家建材局颁布了JC265~275共十一项加气混凝土试验方法标准，这是加气混凝土在我国诞生以来颁布的第一项系列标准，该系列标准分别于1989年和1997年完成修订，修订后的标准为GB/T11969~11975-1997《加气混凝土性能试验方法》。
2008年，该标准按要求进行了整合修订，以GB/T11969-2008《蒸压加气混凝土性能试验方法》发布，修订后的标准缩小了与先进国家标准之间的距离，同时，也更有利于产品的应用。
1982年，国家建筑材料工业局颁布了JC315《加气混凝土砌块》标准，这是加气混凝土的第一部产品标准，该标准分别于1989年、1997年和2006年完成修订，并以国家标准颁布，新的标准为GB11968-2006《蒸压加气混凝土砌块》。
1983年，国家建材局颁布了JC351《蒸压加气混凝土板》标准，这是加气混凝土板的第一部产品标准，该标准于1995年修订，并以国家标准发布，2008年，该标准进行了较大的修订，以符合生产和应用的要求，新的标准为GB15762-2008《蒸压加气混凝土板》。
在此期间，原国家建材局还颁布了JC/T407《加气混凝土用铝粉膏》、JC/T409《硅酸盐建筑制品用粉煤灰》、JC/T621《硅酸盐建筑制品用生石灰》、JC/T622《硅酸盐建筑制品用砂》等材料和试验方法标准，建立了加气混凝土的标准体系。
（加唯信免费取电子版）（18贰1799872九）1984年，我国颁布JGJ17-84《蒸压加气混凝土应用技术规程》，这是我国第一部加气混凝土应用技术规程，在该规程颁布后，首先是北京及东北地区，然后是其它省市相继出台了加气混凝土应用图集，该规程于2008年发布修改版，新标准为JGJ/T17-2008《蒸压加气混凝土建筑应用技术规程》。
2003年，建设部颁布了03J104《蒸压加气混凝土砌块建筑构造》，至此，加气混凝土应用有了全国性的构造图集，该图集于2013年重新颁布，新的图集除砌块以外，还纳入了蒸压加气混凝土板的构造，新图集为13J104《蒸压加气混凝土砌块、板材构造》。
