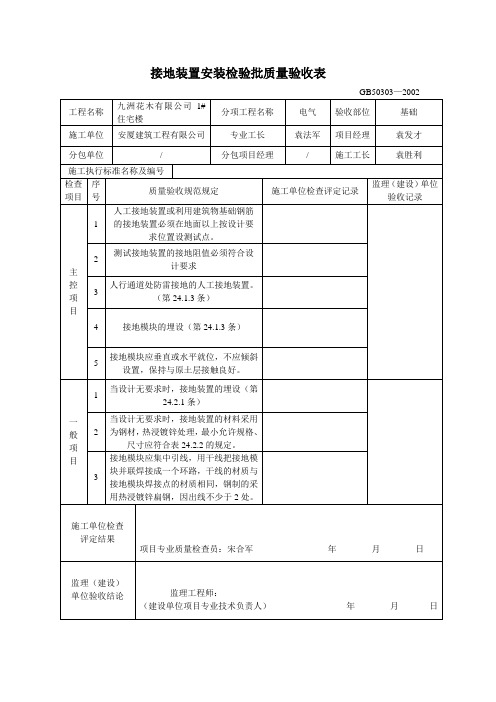

接地装置安装检验批质量验收记录表GB50303-2002接地电阻值必须符合时间要求。
③防震接地的人工接地装置的接地干线埋设.经人行通道处埋地深度不应小于1m.且应采取均压措施或在其上方铺设卵石或沥青地面。
④接地模块顶面埋深不应小于0.6m.接地模块间距不应小于模块长度的3-5倍。
接地模块埋设基坑.一般为模块外形尺寸的1.2-1.4倍.且在开挖深度内详细记录地层情况。
⑤接地模块应垂直或水平就位.不应倾斜设置.保持与原土层接触良好。
⒉一般项目：①当设计无要求时.接地装置顶面埋设深度不应小于0.6m。
圆钢、角钢及钢管接地极应垂直埋入地下.间距不应小于5m。
接地装置的焊接应采用搭接焊.搭接长度应符合下列规定：⑴扁钢与扁钢搭接为扁钢宽度的2倍.不少于三面施焊；⑵圆钢与圆钢搭接为圆钢直径的6倍.双面施焊；⑶圆钢与扁钢搭接为圆钢直径的6倍.双面施焊；⑷扁钢与钢管.扁钢与角钢焊接.紧贴角钢外侧两面.或紧贴3/4钢管表面.上下两侧施焊⑸除埋设在混凝土中的焊接接头外.有防腐措施。
②当设计无要求时.接地装置的材料采用为钢材.热浸镀锌处理.最小允许规格、尺寸应符合表24.2.2的规定。
③接地模块应集中引线.用干线把接地模块并联焊接成一个环路.干线的材质与接地模块焊接点的材质应相同.钢制的采用热浸镀锌扁钢.引出线不少于2处。

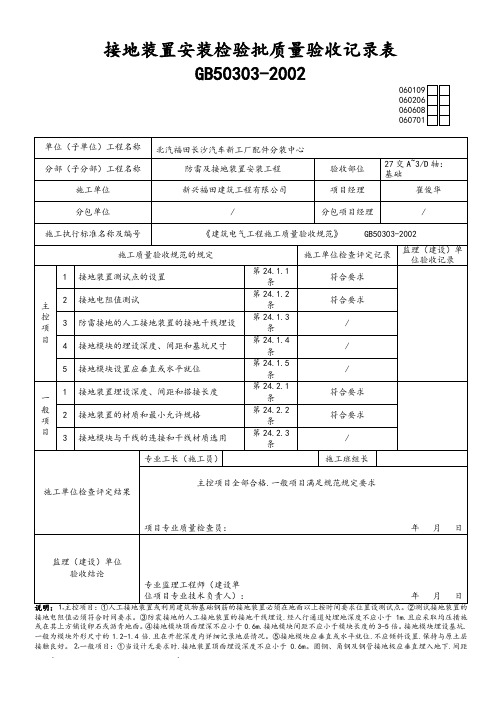

接地装置安装检验批质量验收记录表GB50303-2002说明：⒈主控项目：①人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按时间要求位置设测试点。
②测试接地装置的接地电阻值必须符合时间要求。
③防震接地的人工接地装置的接地干线埋设.经人行通道处埋地深度不应小于1m.且应采取均压措施或在其上方铺设卵石或沥青地面。
④接地模块顶面埋深不应小于0.6m.接地模块间距不应小于模块长度的3-5倍。
接地模块埋设基坑.一般为模块外形尺寸的1.2-1.4倍.且在开挖深度内详细记录地层情况。
⑤接地模块应垂直或水平就位.不应倾斜设置.保持与原土层接触良好。
接地装置安装分项工程质量验收记录接地装置是电力系统中非常重要的设备之一，其安装质量直接关系到人身安全和电力系统的正常运行。
为了保证接地装置的安装质量，需要进行分项工程质量验收。
以下是一份接地装置安装分项工程质量验收记录：一、验收目的本次接地装置安装分项工程质量验收旨在确认接地装置的安装过程符合相关标准和规范要求，确保接地装置的质量达到设计要求，并为后续的电力系统运行提供安全保障。
二、环境条件本次接地装置安装分项工程质量验收的环境条件如下：1.温度范围：15℃~35℃；2.相对湿度：不大于85%；3.空气清新度：没有明显的腐蚀性气体和粉尘。
三、验收内容本次接地装置安装分项工程质量验收的内容包括但不限于以下方面：1.接地装置的安装位置是否符合设计要求，接地装置与其他设备之间的距离是否满足规范要求；2.接地装置粘结剂的类型和使用是否符合要求，粘结剂的固化时间和黏度是否符合规范要求；3.接地装置的接地体材料和规格是否符合设计要求，接地体的连接方式是否可靠；4.接地装置的接地电阻是否符合规范要求，接地电阻测量的方法和仪器是否准确；5.接地装置与其他地下设备的接地体是否连接良好，接地装置与设备之间的引线及连接点是否牢固；6.接地装置的标志是否清晰可见，是否与其他标志区分明确；7.接地装置的绝缘电阻是否符合要求，接地体与地面之间的绝缘电阻测试是否准确。
四、验收方法本次接地装置安装分项工程质量验收采用以下方法：1.目测检查：对接地装置的安装位置、粘结剂使用情况、接地体材料和规格等进行目视检查；2.测量和测试：使用合适的测试仪器对接地电阻和绝缘电阻进行测量；五、验收结果经过对接地装置安装分项工程的检查和测试，验收人员认为该工程的安装质量符合相关标准和规范要求，接地装置的安装位置合理，粘结剂使用正确，接地体连接可靠，接地电阻和绝缘电阻均在规范范围内。
因此，本次接地装置安装分项工程质量验收结果为合格。
六、存在问题和建议根据实际验收情况，发现以下问题和提出建议：1.部分接地装置的标志不够清晰可见，建议加强标志的制作和安装工作；2.部分接地装置与其他地下设备的接地体连接不够牢固，建议加强接地装置的连接点固定工作；3.一些接地电阻测试结果较大，可能是由于设备安装不良造成的，建议进行排查和修复；4.施工单位应加强对施工人员的管理和培训，确保施工操作符合标准和规范要求。
