机械制图第十章答案

机械识图习题集第一章制图的基本知识和技能1．图纸的幅面按尺寸大小可分为5 种，其代号分别为A0，A1，A2，A3，A4。

2．图纸格式分为留有装订边和不留装订边两种，按照标题栏的方位又可将图纸格式分为X型和Y型两种。

3．标题栏应位于图纸的右下角，一般包含以下四个区：更改区、签字区、名称及代号区、其他区，标题栏中的文字方向为水平。

4.比例是指图中图形与其实物相应要素的线性尺寸之比。

图样上标注的尺寸应是机件的最后完工尺寸尺寸，与所采用的比例无关。

5.常用比例有原值比例、放大比例和缩小比例三种；比例1：2是指实物是图形的2倍，属于缩小比例；比例2：1是指图形是实物的2倍，属于放大比例。

6.比例的选择原则是：作图时应尽量采用原则比例，需要时也可采用放大或缩小的比例。

无论采用何种比例，图样中所注的尺寸，均为机件的最后完工尺寸。

7．图样中书写的汉字、数字和字母，必须做到字体工整、笔划清除、间隔均匀、排列整齐，汉字应用长仿宋体书写，数字和字母应书写为斜体或直体。

8．字号指字体的高度，图样中常用字号有3.5,5,7,10号四种。

9．常用图线的种类有粗实线、细实线、波浪线、细虚线、细点画线、双点画线等六种。

10．图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用细虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用细点画线画出。

虚线、细实线和细点划线的图线宽度约为粗实线的一半。

11．图样上的尺寸是零件的最后完工尺寸，尺寸以mm为单位时，不需标注代号或名称。

12．标注尺寸的四要素是尺寸界线、尺寸线、箭头、尺寸数字。

13．尺寸标注中的符号：R表示半径，φ表示直径，Sφ表示球面直径，SR表示球面半径，S表示斜度，C表示锥度。

14．标注水平尺寸时，尺寸数字的字头方向应朝上；标注垂直尺寸时，尺寸数字的字头方向应朝左。

角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必须断开。

15．斜度是指一直线（或平面）对一直线（或平面）的倾斜程度，写成1：n 形式，用符号S 表示。

机械制图（山东大学）知到章节测试答案智慧树2023年最新绪论单元测试1.机械工程图样中常用的投影法是参考答案:正投影法2.正投影法中，投射线参考答案:垂直于投影面;互相平行3.本课程的研究对象是参考答案:工程图样4.利用正投影法投影，面垂直于投影面时，其投影参考答案:具有积聚性5.利用正投影法投影，平面倾斜于投影面时，其投影参考答案:具有同素性6.平行投影法的特点是参考答案:投射中心在无限远处;投射线互相平行7.在正投影法中，平面平行于投影面时，其投影具有的特点是参考答案:实形性8.利用正投影法投影，若线段上的点分割线段成定比，则该点的投影也分割线段的同面投影成相同之比参考答案:对9.点在直线上，点的投影不一定在直线的同面投影上。

参考答案:错10.利用正投影法投影，两直线AB与CD空间相互平行，其同面投影也平行参考答案:对第一章测试1.下面哪组点属于V面重影点，且B点的V面投影可见？参考答案:A(26,10,40);B(26,20,40)2.判断点A（5,15,20）和点B（40,11,8）的相对位置关系参考答案:点A在点B的右面;点A在点B的前面3.点A的正面投影反映A点的参考答案:X坐标和Z坐标4.判断点A（30,35,40）和点B（5,20,30）的相对位置关系参考答案:点A在点B的上面、左面、前面5.关于直线的投影，下面哪几项描述是正确的参考答案:对三个投影面都倾斜的直线是一般位置直线;铅垂线的侧面投影反映实长6.在V面的投影反映实长的是参考答案:正平线;铅垂线;侧垂线7.在H面的投影反映实长的是参考答案:水平线;侧垂线;正垂线8.在W面的投影反映实长的是参考答案:侧平线;铅垂线9.以下哪种平面在V面的投影为直线参考答案:其余选项都是10.以下哪种平面在H面的投影为直线参考答案:正平面;铅垂面11.以下哪种平面在W面的投影为直线参考答案:水平面;正平面;侧垂面第二章测试1.在球面上取点时，可以利用球面上垂直于投影面的圆作为辅助线。

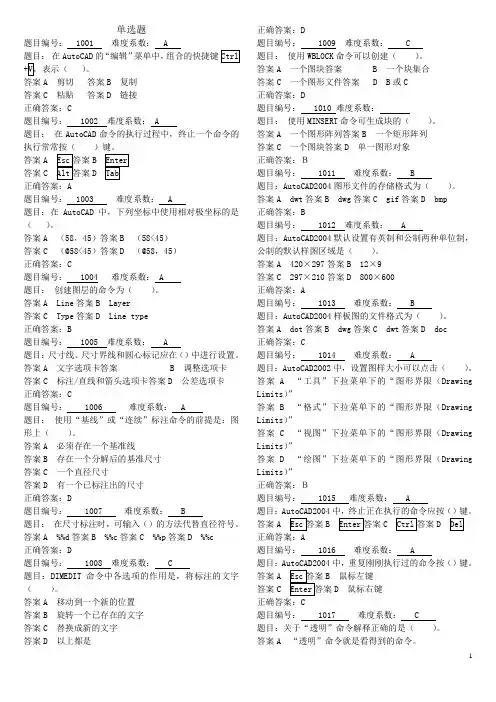

单选题题目编号： 1001 难度系数： A题目：在AutoCAD的“编辑”菜单中，组合的快捷键）。

答案A 剪切答案B 复制答案C 粘贴答案D 链接正确答案：C题目编号： 1002 难度系数： A题目：在AutoCAD命令的执行过程中，终止一个命令的执行常常按（）键。

答案答案正确答案：A题目编号： 1003 难度系数： A题目：在AutoCAD中，下列坐标中使用相对极坐标的是（）。

答案A （58，45）答案B （58<45）答案C （@58<45）答案D （@58，45）正确答案：C题目编号： 1004 难度系数： A题目：创建图层的命令为（）。

答案A Line答案B Layer答案C Type答案D Line type正确答案：B题目编号： 1005 难度系数： A题目：尺寸线、尺寸界线和圆心标记应在（）中进行设置。

答案A 文字选项卡答案 B 调整选项卡答案C 标注/直线和箭头选项卡答案D 公差选项卡正确答案：C题目编号： 1006 难度系数： A题目：使用“基线”或“连续”标注命令的前提是：图形上（）。

答案A 必须存在一个基准线答案B 存在一个分解后的基准尺寸答案C 一个直径尺寸答案D 有一个已标注出的尺寸正确答案：D题目编号： 1007 难度系数： B题目：在尺寸标注时，可输入（）的方法代替直径符号。

答案A %%d答案B %%c答案C %%p答案D %%c正确答案：D题目编号： 1008 难度系数： C题目：DIMEDIT命令中各选项的作用是，将标注的文字（）。

答案A 移动到一个新的位置答案B 旋转一个已存在的文字答案C 替换成新的文字答案D 以上都是正确答案：D题目编号： 1009 难度系数： C题目：使用WBLOCK命令可以创建（）。

答案A 一个图块答案 B 一个块集合答案C 一个图形文件答案 D B或C正确答案：D题目编号： 1010 难度系数：题目：使用MINSERT命令可生成块的（）。

大学机械制图复习题资料练习题及答案为（易错题解析）-一、填空题（每空1分）第十章零件图练习题1. 允许尺寸变动的两个极限值称为极限尺寸。

2. 形状和位置公差简称为形位公差3. 主视图的投影方向应该能够反映零件的主要形状特征。

尺寸4. 配合有基孔制和基轴制两种基准制。

配合分成间隙配合、过渡配合和间隙配合三类。

5. 公差带是由标准公差和基本偏差两个要素组成。

基本偏差确定公差带位置，标准公差确定公差带大小。

6. 极限与配合在零件图上的标注，其中一种形式是在孔或轴的基本尺寸后面注出基本偏差代号和公差等级，这种形式用于大批量生产的零件图上。

第二种形式是在孔或轴的基本尺寸后面，注出偏差值，这种形式用于小批量或单件生产的零件图上。

第三种是在孔或轴的基本尺寸后面，既注出基本偏差代号和公差等级，又同时注出上、下偏差数值，这种形式用于产品转产较频繁的零件图上。

7. 形位公差的框格用细实线绘制，分成两格或多格。

8. 按作用不同，可将基准分为设计基准和工艺基准。

9. 基孔制的孔（基准孔）的基本偏差代号用 H 符号表示，其基本偏差值为下偏差0。

基轴制的轴（基准轴）的基本偏差代号用 h 符号表示，其基本偏差值为上偏差0。

10. 基本偏差是决定公差带相对零线位置的上偏差或下偏差。

11. 外螺纹的规定画法是：大径用粗实线表示；小径用细实线表示；终止线用粗实线表示。

12. 当被连接零件之一较厚，不允许被钻成通孔时，可采用螺柱连接。

13. 剖切平面通过轴和键的轴线或对称面，轴和键均按不剖形式画出，键的顶面和轮毂键槽的底面有间隙，应画两条线。

14. Tr40×14(P7)LH-8e-L的含义梯形螺纹，公称直径40，双线螺纹，螺距14mm，导程7mm，左旋，公差带代号8e，外螺纹，长旋合长度15. 模数大，齿距大，齿厚、齿高也随之增大，因而齿轮的承载能力增大。

16. 螺纹的旋向有左旋和右旋两种，工程上常用右旋螺纹。

17. 单个圆柱齿轮的剖视图中，当剖切平面通过齿轮的轴线时，轮齿一律按不剖绘制，齿根线画成粗实线。
