HZ-SVR-35V雷达流速仪的基本参数一览

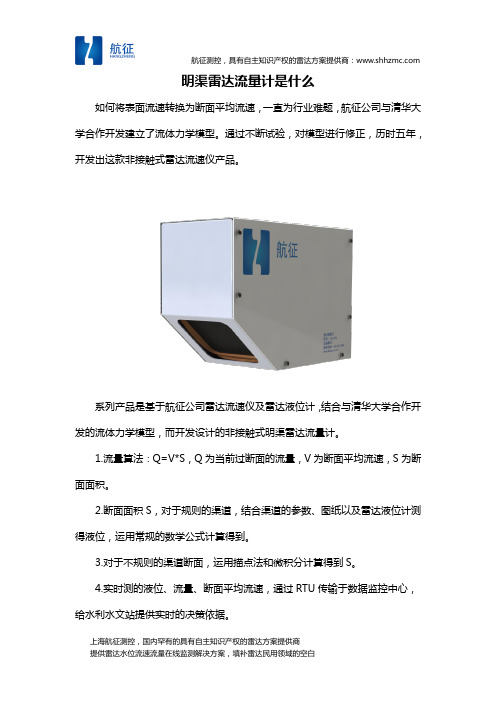

明渠雷达流量计是什么
如何将表面流速转换为断面平均流速，一直为行业难题，航征公司与清华大学合作开发建立了流体力学模型。

通过不断试验，对模型进行修正，历时五年，开发出这款非接触式雷达流速仪产品。

系列产品是基于航征公司雷达流速仪及雷达液位计，结合与清华大学合作开发的流体力学模型，而开发设计的非接触式明渠雷达流量计。

1.流量算法：Q=V*S，Q为当前过断面的流量，V为断面平均流速，S为断面面积。

2.断面面积S，对于规则的渠道，结合渠道的参数、图纸以及雷达液位计测得液位，运用常规的数学公式计算得到。

3.对于不规则的渠道断面，运用描点法和微积分计算得到S。

4.实时测的液位、流量、断面平均流速，通过RTU传输于数据监控中心，给水利水文站提供实时的决策依据。

上海航征测控系统有限公司成立于2010年11月，位于上海漕河泾新兴技术开发区，是上海市经济和信息化委员会认定的“软件企业”，拥有多项专利和软件著作权。

航征测控是国内具有自主知识产权的雷达方案提供商，填补雷达民用领域的空白，并与清华大学、国防科技大学、上海交通大学等知名院校达成长期战略合作。

上海航征测控系统有限公司是国内罕有的具有自主知识产权的雷达方案提
供商，面向水文、水利、环保、城市排水管网等行业用户，提供雷达水位流速流量在线监测解决方案。

上海航征拥有完整的技术研发体系和阵容强大的科研队伍，具有多项专利和软件著作权，立志成为全球智能传感解决方案提供商的领头羊。

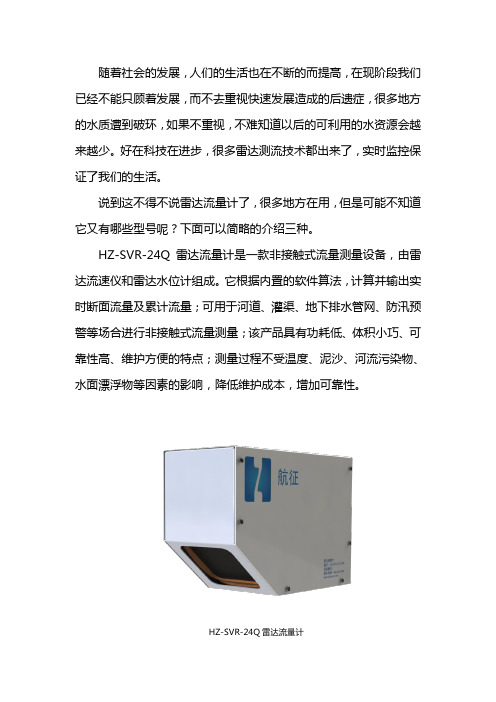

随着社会的发展，人们的生活也在不断的而提高，在现阶段我们已经不能只顾着发展，而不去重视快速发展造成的后遗症，很多地方的水质遭到破环，如果不重视，不难知道以后的可利用的水资源会越来越少。

好在科技在进步，很多雷达测流技术都出来了，实时监控保证了我们的生活。

说到这不得不说雷达流量计了，很多地方在用，但是可能不知道它又有哪些型号呢？下面可以简略的介绍三种。

HZ-SVR-24Q雷达流量计是一款非接触式流量测量设备，由雷达流速仪和雷达水位计组成。

它根据内置的软件算法，计算并输出实时断面流量及累计流量；可用于河道、灌渠、地下排水管网、防汛预警等场合进行非接触式流量测量；该产品具有功耗低、体积小巧、可靠性高、维护方便的特点；测量过程不受温度、泥沙、河流污染物、水面漂浮物等因素的影响，降低维护成本，增加可靠性。

HZ-SVR-24Q雷达流量计手持便携式雷达流量计可广泛应用于野外巡测、防洪防涝、污水监测等领域。

其体积小、自动化程度高，尤其适用于汛期和突发状况下的监测。

HZ-SVR-35QH便携式雷达流量计是自主研发和生产的非接触式测量设备，运用Ka波段（35GHz）微波，对软硬件及算法做了专门优化和设定，确保设备在野外复杂环境条件下能稳定工作。

HZ-SVR-35QH手持式雷达流量计为“海绵城市”的建设添砖加瓦，推出新一代24QP雷达流量监测系统，可用于生活污水、合流污水及雨水管网开放式沟渠的流量监测。

设备采用非接触式测量，不受污水腐蚀，大大降低维护成本。

实时测得水位、流速、流量，通过RTU传输到监控中心，便于实时了解地下管网运作状况。

HZ-SVR-24QP雷达流量计航征科技是目前国内具有自主知识产权的雷达方案提供商，拥有多项专利和软件著作权。

航征面向水文、水利、环境保护、城市排水管网等行业用户，提供雷达流速流量在线监测解决方案。

航征分别在上海、无锡建立了运营和研发测试中心，拥有完整的技术研发体系和阵容强大的科研队伍，与清华大学、国防科技大学、上海交通大学等知名院校达成长期战略合作，有多位业内专家作为公司的技术后盾，立志成为优秀的智能传感解决方案提供商。

流速测算仪的详细参数介绍参考资料：中国环保网（/ ）一、流速测算仪功能介绍流速测算仪是采用先进的电子技术、传感技术和计算机硬、软件技术最新研制成功的一种便携式超小型流速仪，内置CUP微处理器、存储器等，功能丰富，使用简单方便。

二、流速测算仪适用范围已广泛应用于水工、河工和港工模型试验的流速测量（已在国内几百所高校和科研院所普遍应用，获得了一致好评），并已推广应用于交通、水利等其它行业的流速、风速和流量的测量。

流速测算仪可根据需要选用整流电源或电池组供电。

如选用电池组供电，则不用交流电源，用配套的充电器充一次电可连续工作几十个小时，充电时间约需8～10个小时即可完成。

三、环保流速测算仪的技术参数配置了4键式触摸键盘，背光液晶显示器，低功耗，寿命长，抗干扰能力强。

具有自动存储和记忆功能：设置的K、C、A、T值会自动保存；测量好的流速等数据若未记录，可通过用触摸键盘上的“↑”或“↓”键，依次读出来。

可配套新型流速旋浆传感器, 该传感器是采用先进的技术于2004年底最新研制成功，旋浆螺旋角、螺距、制作工艺和材料等都进行了重新设计，旋浆直径分别为Φ15mm和Φ12mm （旋浆反光面采用先进的电镀工艺，耐磨损，信号强），起动流速≤1cm／s，起动流速、测速范围、线性度、同心度、率定系数和均方差等指标均较以往传感器有很大的改进和提高。

流速测量范围：1～200cm／s 采样时间：1～99秒任选;流速计算公式：V=A*（K*Ｎ/T+C）中Ｖ为流速（单位：cm／s）；A为流速比尺（如不需要可设置为1）；Ｋ、Ｃ为流速旋浆传感器率定系数；Ｔ为设定的采样时间（秒）；Ｎ为采样时间内的传感器旋浆转数（对单反光面旋浆而言，若对双反光面旋浆，Ｎ应除以2才为采样时间内的传感器旋浆转数）。

便携式流速测算仪,是微电脑控制的全汉化菜单显示，手持式流速测算仪器。

仪器测量精度高，操作简便，测量不受水质、混浊度的影响，防爆、防水、安全可靠。

适用于各种河、渠、水沟、管道水流速的测量，还可应用于水利调查和泾流实验。

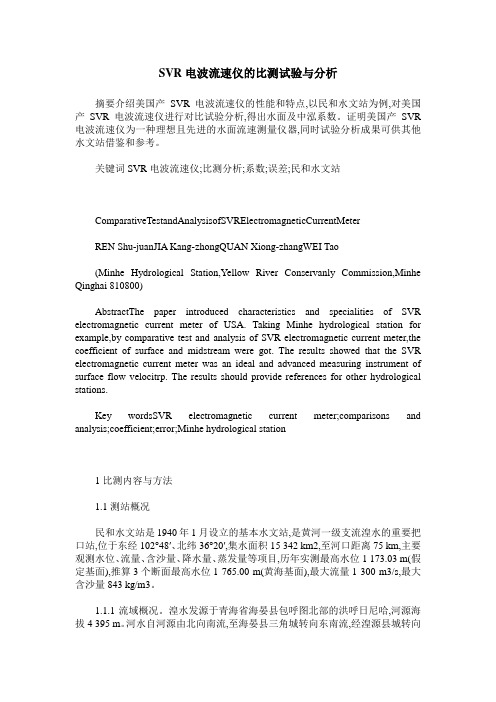

SVR电波流速仪的比测试验与分析摘要介绍美国产SVR电波流速仪的性能和特点,以民和水文站为例,对美国产SVR电波流速仪进行对比试验分析,得出水面及中泓系数。

证明美国产SVR 电波流速仪为一种理想且先进的水面流速测量仪器,同时试验分析成果可供其他水文站借鉴和参考。

关键词SVR电波流速仪;比测分析;系数;误差;民和水文站ComparativeTestandAnalysisofSVRElectromagneticCurrentMeterREN Shu-juanJIA Kang-zhongQUAN Xiong-zhangWEI Tao(Minhe Hydrological Station,Yellow River Conservanly Commission,Minhe Qinghai 810800)AbstractThe paper introduced characteristics and specialities of SVR electromagnetic current meter of USA. Taking Minhe hydrological station for example,by comparative test and analysis of SVR electromagnetic current meter,the coefficient of surface and midstream were got. The results showed that the SVR electromagnetic current meter was an ideal and advanced measuring instrument of surface flow velocitrp. The results should provide references for other hydrological stations.Key wordsSVR electromagnetic current meter;comparisons and analysis;coefficient;error;Minhe hydrological station1比测内容与方法1.1测站概况民和水文站是1940年1月设立的基本水文站,是黄河一级支流湟水的重要把口站,位于东经102°48′、北纬36°20′,集水面积15 342 km2,至河口距离75 km,主要观测水位、流量、含沙量、降水量、蒸发量等项目,历年实测最高水位1 173.03 m(假定基面),推算3个断面最高水位1 765.00 m(黄海基面),最大流量1 300 m3/s,最大含沙量843 kg/m3。

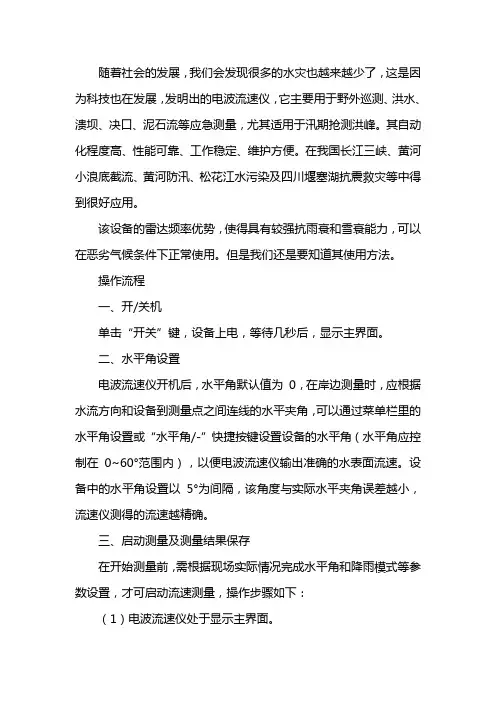

随着社会的发展，我们会发现很多的水灾也越来越少了，这是因为科技也在发展，发明出的电波流速仪，它主要用于野外巡测、洪水、溃坝、决口、泥石流等应急测量，尤其适用于汛期抢测洪峰。

其自动化程度高、性能可靠、工作稳定、维护方便。

在我国长江三峡、黄河小浪底截流、黄河防汛、松花江水污染及四川堰塞湖抗震救灾等中得到很好应用。

该设备的雷达频率优势，使得具有较强抗雨衰和雪衰能力，可以在恶劣气候条件下正常使用。

但是我们还是要知道其使用方法。

操作流程一、开/关机单击“开关”键，设备上电，等待几秒后，显示主界面。

二、水平角设置电波流速仪开机后，水平角默认值为0，在岸边测量时，应根据水流方向和设备到测量点之间连线的水平夹角，可以通过菜单栏里的水平角设置或“水平角/-”快捷按键设置设备的水平角（水平角应控制在0~60°范围内），以便电波流速仪输出准确的水表面流速。

设备中的水平角设置以5°为间隔，该角度与实际水平夹角误差越小，流速仪测得的流速越精确。

三、启动测量及测量结果保存在开始测量前，需根据现场实际情况完成水平角和降雨模式等参数设置，才可启动流速测量，操作步骤如下：（1）电波流速仪处于显示主界面。

（2）将透镜天线对准水面，调整垂直角并固定（垂直角要控制在50～60°范围内，建议55°）。

（3）扣动扳机开始测量，计时开始。

（4）启动测量界面。

（5）结束测量。

（6）测量结束后，出现闪烁“Store”标识，闪烁约5 秒后自动消失。

（7）如需保存此次测量数据，须在闪烁“Store”标识消失前，点击“保存”键，则保存当次测量数据（最大可保存10 次数据）。

（8）闪烁“Store”标识消失后，自动返回显示主界面。

四、回查历史数据（1）电波流速仪处于显示主界面。

（2）点击“回查/+”键，进入历史数据回查界面。

（3）多次点击“回查/+”键，依次查看多次测量的历史数据。

（4）等待约5 秒后，自动返回显示主界面。

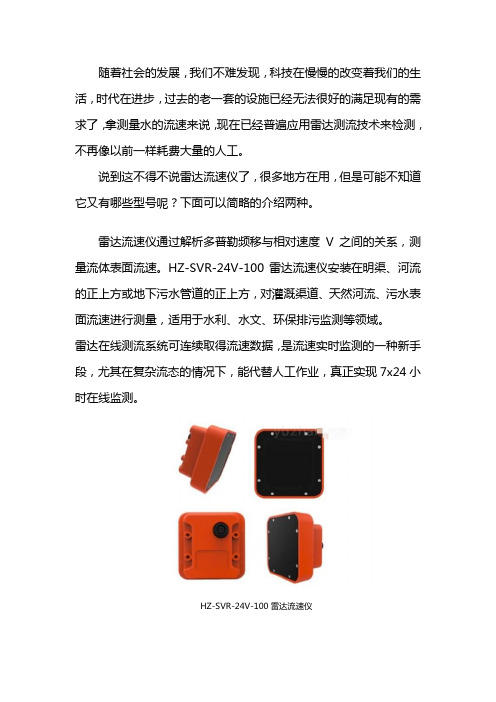

随着社会的发展，我们不难发现，科技在慢慢的改变着我们的生活，时代在进步，过去的老一套的设施已经无法很好的满足现有的需求了，拿测量水的流速来说，现在已经普遍应用雷达测流技术来检测，不再像以前一样耗费大量的人工。

说到这不得不说雷达流速仪了，很多地方在用，但是可能不知道它又有哪些型号呢？下面可以简略的介绍两种。

雷达流速仪通过解析多普勒频移与相对速度V之间的关系，测量流体表面流速。

HZ-SVR-24V-100雷达流速仪安装在明渠、河流的正上方或地下污水管道的正上方，对灌溉渠道、天然河流、污水表面流速进行测量，适用于水利、水文、环保排污监测等领域。

雷达在线测流系统可连续取得流速数据，是流速实时监测的一种新手段，尤其在复杂流态的情况下，能代替人工作业，真正实现7x24小时在线监测。

HZ-SVR-24V-100雷达流速仪
手持电波流速仪可广泛应用于野外巡测、防洪防涝、污水监测等领域。

其体积小、自动化程度高，尤其适用于汛期和突发状况下的监测。

HZ-SVR-35VH手持式电波流速仪是自主研发和生产的非接触式测量设备，运用Ka波段（35GHz）微波，对软硬件及算法做了专门优化和设定，确保设备在野外复杂环境条件下能稳定工作。

HZ-SVR-35VH手持式电波流速仪
航征科技是目前国内具有自主知识产权的雷达方案提供商，拥有多项专利和软件著作权。

航征面向水文、水利、环境保护、城市排水管网等行业用户，提供雷达流速流量在线监测解决方案。

航征分别在上海、无锡建立了运营和研发测试中心，拥有完整的技术研发体系和阵容强大的科研队伍，与清华大学、国防科技大学、上海交通大学等知名院校达成长期战略合作，有多位业内专家作为公司的技术后盾，立志成为优秀的智能传感解决方案提供商。

测速雷达主要设备功能及技术参数测速雷达型号：KTR-C3(品牌:KITOZER/开拓者)采用高速DSP信号处理芯片、0.1秒快速捕捉。

1)设计小巧轻便、制作精良。

2)纯铸铁结构，坚固耐用。

3)232串口输出。

4)精确度高，捕捉目标速度快。

5)动态时具有同向功能。

6)静态时可分别检测来车、去车。

7)静态测速范围：0～322 KPH。

8)移动测速范围：19～322KPH。

9)环境要求：温度：－30度 ~ ＋70度；湿度：0 % ~ 90% 。

10)Ka波段窄波雷达，微波频率：34.7GHz(Ka-band)，可有效规避探测狗检测。

11)发射角：±4度。

12)规格：重：0.52kg、直径：6.7cm、长：11.8cm。

13)精确度：+/-1KPH。

高清摄像机(品牌:KITOZER/开拓者)高清摄像机功能：CCD成像，200万象素，主要端口有：闪光灯同步口，通过同步线与闪光灯连接；拍照触发口，当收到外部脉冲触发信号时，高清摄像机会抓取一张图片，脉冲信号由独立的拍照触发器发出；网口（100M），与控制主机连接，接收参数配置，上传图片，也可接收带由协议内容的抓拍命令。

产品详细参数表百万像素变焦镜头日本精工本次中煤平朔公司系统百万像素变焦镜头选型为日本精工SE5018MP产品，AVENIR ETOKU（日本精工）十几年来始终专心于监控镜头的市场发展，成为中国安防监控领域用得最多的专业镜头。

本次系统高清摄像机选型为广州莱安智能化系统开发有限公司出品的KTR200A型高清摄像机。

KTR200A是集成一体的高速彩色/单色智能工业相机，采用总像素200万像素的CCD图像传感器，具有处理速度快、分辨率高、图像质量好等特点。

广泛应用于智能交通、电子警察、卡口、高速公路、停车厂等领域的检测和识别。

百万像素网络拍照摄像一体机，将高清图像抓拍、标清视频摄像完美结合，超高清晰度，分辨率达130万～500万像素，专业用于如平安城市建设、机场、银行、道路卡口监控及牌照识别等安全防范领域，能够为客户提供专业的可定制产品及服务，支持后续增值开发。

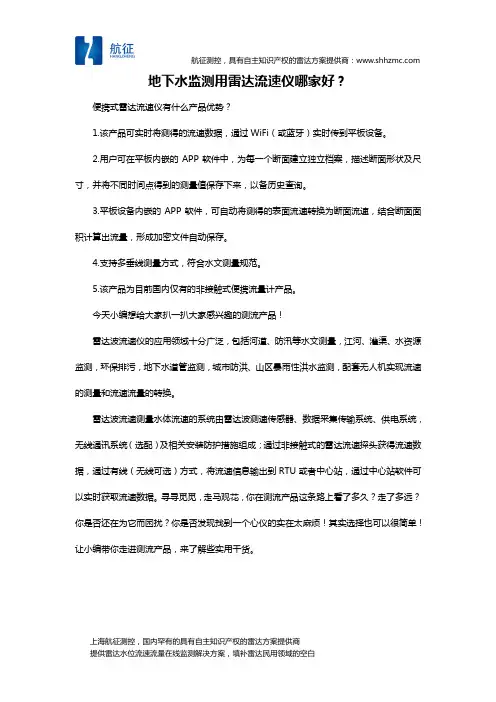

地下水监测用雷达流速仪哪家好？便携式雷达流速仪有什么产品优势？1.该产品可实时将测得的流速数据，通过WiFi（或蓝牙）实时传到平板设备。

2.用户可在平板内嵌的APP软件中，为每一个断面建立独立档案，描述断面形状及尺寸，并将不同时间点得到的测量值保存下来，以备历史查询。

3.平板设备内嵌的APP软件，可自动将测得的表面流速转换为断面流速，结合断面面积计算出流量，形成加密文件自动保存。

4.支持多垂线测量方式，符合水文测量规范。

5.该产品为目前国内仅有的非接触式便携流量计产品。

今天小编想给大家扒一扒大家感兴趣的测流产品！雷达波流速仪的应用领域十分广泛，包括河道、防汛等水文测量，江河、灌渠、水资源监测，环保排污，地下水道管监测，城市防洪、山区暴雨性洪水监测，配套无人机实现流速的测量和流速流量的转换。

雷达波流速测量水体流速的系统由雷达波测速传感器、数据采集传输系统、供电系统，无线通讯系统（选配）及相关安装防护措施组成；通过非接触式的雷达流速探头获得流速数据，通过有线（无线可选）方式，将流速信息输出到RTU或者中心站，通过中心站软件可以实时获取流速数据。

寻寻觅觅，走马观花，你在测流产品这条路上看了多久？走了多远？你是否还在为它而困扰？你是否发现找到一个心仪的实在太麻烦！其实选择也可以很简单！让小编带你走进测流产品，来了解些实用干货。

HZ-SVR-24V-100雷达流速仪安装在明渠、河流正上方，对灌溉渠道、天然河流的表面流速进行测量，适用于水利、水文监测领域。

雷达在线测流系统可连续取得流速数据，是流速实时监测的一种新手段，尤其在复杂流态的情况下，能代替人工作业，真正实现7x24小时在线监测。

功能特点：非接触的测量方式，不受污水腐蚀及泥沙影响，易于维护，操作简单采用专业测流控制算法和检测微弱目标的雷达天线，可监测0.1m/s的表面流速 可探测水流方向采用24GHz频率的电磁波，低功耗，适用于各种极端天气环境“HZ-SVR雷达流速仪”获得《水利部水文仪器及岩土工程仪器质量监督检验测试中心》检测报告“表面流速雷达显示控制软件”获得《计算机软件著作权登记证书》产品外观小巧，安装方便，易于集成RS-485数据接口，可自定义通讯协议上海航征测控系统有限公司成立于2010年11月，位于上海漕河泾新兴技术开发区，是上海市经济和信息化委员会认定的“软件企业”，拥有多项专利和软件著作权。

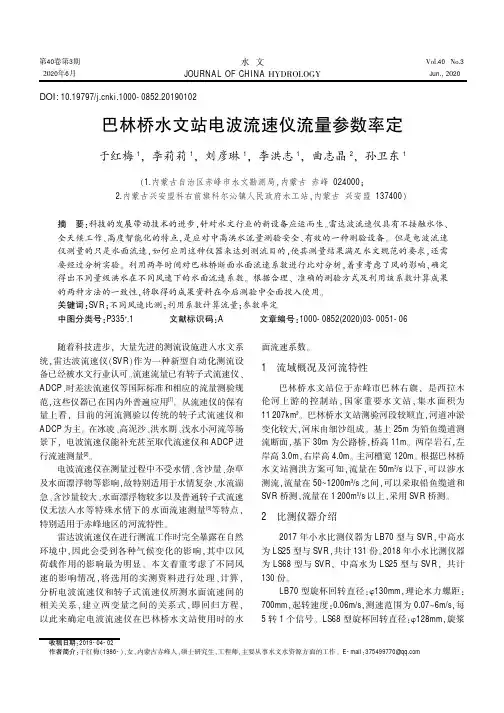

摘要:科技的发展带动技术的进步,针对水文行业的新设备应运而生。

雷达波流速仪具有不接触水体、全天候工作、高度智能化的特点,是应对中高洪水流量测验安全、有效的一种测验设备。

但是电波流速仪测量的只是水面流速,如何应用这种仪器来达到测流目的,使其测量结果满足水文规范的要求,还需要经过分析实验。

利用两年时间对巴林桥断面水面流速系数进行比对分析,着重考虑了风的影响,确定得出不同量级洪水在不同风速下的水面流速系数。

根据合理、准确的测验方式及利用该系数计算成果的两种方法的一致性,将取得的成果资料在今后测验中全面投入使用。

关键词:SVR ;不同风速比测;利用系数计算流量;参数率定中图分类号:P335+.1文献标识码:A文章编号:1000-0852(2020)03-0051-06收稿日期:2019-04-02DOI:10.19797/ki.1000-0852.20190102水文JOURNAL OF CHINA HYDROLOGY第40卷第3期2020年6月Vol.40No.3Jun .熏2020随着科技进步,大量先进的测流设施进入水文系统,雷达波流速仪(SVR )作为一种新型自动化测流设备已经被水文行业认可。

流速流量已有转子式流速仪、ADCP 、时差法流速仪等国际标准和相应的流量测验规范,这些仪器已在国内外普遍应用[1]。

从流速仪的保有量上看,目前的河流测验以传统的转子式流速仪和ADCP 为主。

在冰凌、高泥沙、洪水期、浅水小河流等场景下,电波流速仪能补充甚至取代流速仪和ADCP 进行流速测量[2]。

电波流速仪在测量过程中不受水情、含沙量、杂草及水面漂浮物等影响,故特别适用于水情复杂、水流湍急、含沙量较大、水面漂浮物较多以及普通转子式流速仪无法入水等特殊水情下的水面流速测量[3]等特点,特别适用于赤峰地区的河流特性。

雷达波流速仪在进行测流工作时完全暴露在自然环境中,因此会受到各种气候变化的影响,其中以风荷载作用的影响最为明显。
