车工实训图纸

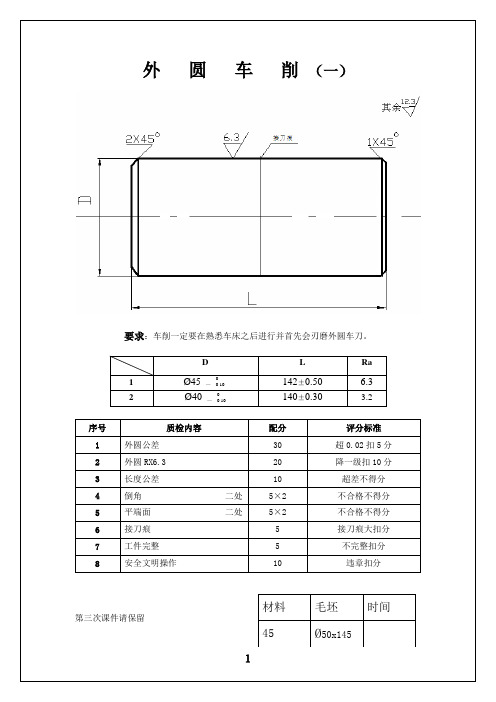

外圆车削（一）要求：车削一定要在熟悉车床之后进行并首先会刃磨外圆车刀。

D L Ra1 Ø45 —0 0.10142±0.50 6.32 Ø40 —0 0.10140±0.30 3.2序号质检内容配分评分标准1 外圆公差30 超0.02扣5分2 外圆RX6.3 20 降一级扣10分3 长度公差10 超差不得分4 倒角二处5×2 不合格不得分5 平端面二处5×2 不合格不得分6 接刀痕 5 接刀痕大扣分7 工件完整 5 不完整扣分8 安全文明操作10 违章扣分材料毛坯时间第三次课件请保留45 Ø50x145阶台车削（二）序号质检内容配分评分标准1 外圆公差三处10x3 超0.01扣2分2 外圆Ra3.2 三处6x3 降一级扣3分3 长度公差三处4x3 超差不得分4 倒角二处3x2 不合格不得分5 平端面二处4x2 不合格不得分6 清角去锐边四处2x4 不合格不得分7 工件完整 5 不完整扣分8 安全操作10 违章扣分材料毛坯时间45 Ø50x150多阶台车削（三）序号质检内容配分评分标准1 外圆公差六处5x6 超0.01扣2分，超0.02不得分2 外圆Ra3.2 六处3x6 降一级扣2分3 长度公差六处3x6 超差不得分4 倒角二处2x2 不合格不得分5 清角去锐边十处10 不合格不得分6 平端面二处2x2 不合格不得分7 工件外观 6 不完整扣分8 安全文明操作10 违章扣分此件用上次课件改制材料毛坯时间45一夹一顶车削（四）序号质检内容配分评分标准1 外圆公差四处8x4 超0.01扣2分，超0.02不得分2 外圆Ra3.2 四处4x4 降一级扣2分3 长度公差四处3x4 超差不得分4 倒角二处3x2 不合格不得分5 清角二处2x3 不合格不得分6 平端面二处3x2 不合格不得分7 中心孔 5 不合格不得分8 工件外观7 不完整扣分9 安全文明操作10 违章扣分要求：会正确使用Ａ.Ｂ型中心钻。

工作任务11.1 机械加工工序卡片1.2 刀具卡片1.3 加工参考程序1.3.1 工件左端程序：O0001 文件夹名；%0001 程序名；T0101 90°外圆车刀；G95M03S600F0.15G00X42Z2G71U1.2R0.5P10Q20X0.5G00X100Z100M05M00T0101G95M03S1500F0.05 精加工；G00X42Z2N10G00X27G01Z0Z-20X35X36W-0.5Z-68N20X42G00X100Z100M05M301.3.2 工件右端程序；O0002 文件夹名；%0002 程序名；T0101 90°外圆车刀；G95M03S600F0.15G00X42Z2G71U1.2R0.5P10Q20X0.5G00X100Z100M05M00T0101G95M03S1500F0.05G00X42Z2N10G00X19G01Z0X20Z-0.5Z-10X23X24W-0.5Z-25X34.5X36W-15X35X36W-0.5N20X40G00X100Z100M05M30工作任务22.1 机械加工工序卡片2.2 刀具卡片2.3 加工程序2.3.1 工件左端加工程序：O0001 文件夹名；%0021 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X42Z2G71U1.2R1P10Q20X0.5Z0.1G0X100Z100M5M0T0101G95M3S1500F0.05G0X42Z2N10G0X37.99G1Z0N20Z-22G0X100Z100M5M302.3.2 工件右端加工程序：O0002 文件夹名；%0022 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X42Z2G71U1.2R1P10Q20X0.5Z0.1G0X100Z100M5M0T0101G95M3S1500F0.05G0X42Z2N10G0X6G1Z0X10W-2Z-10G02X20Z-15R5G1Z-25G03X28W-4R4G1Z-42N20X37.99Z-52G00X100Z100M5M30工作任务33.1 机械加工工序卡片3.2 刀具卡片3.3 加工程序3.3.1 工件右端加工程序：O0002 文件夹名；%0022 程序名；T0101 90°外圆车刀；G95M03S600F0.15G00X32Z2G71U1.5R0.5P10Q20X0.6Z0.1G00X100Z100M05M00T0101G95M03S1500F0.06G00X32Z2N10G00X0G01Z0X18.98G03X24.98Z-3R3G1Z-25G00X100Z100M05M303.3.2 工件右端加工程序：O0002 文件夹名；%0002 程序名；T0101 90°外圆车刀；G95M03S600F0.15G00X32Z2G71U1.5R0.5P10Q20X0.6Z0.1G00X100Z100M05M00T0101G95M03S1500F0.06G00X32Z2N10G00X0G01Z0G03X12Z-6R6G01Z-13X15.8W-2Z-33X18X20Z-43W-5G02X24Z-50R2G1X24.98G00X100Z100M05M00T0202 4mm宽的切槽车刀；G95M03S450F0.03G00X18Z-33G01X12G04P2G0X18X100Z100M05M00T0303 60°螺纹刀；G95M03S450G00X18Z-10G82X15Z-29F1.5X14.6Z-29X14.2Z-29X14Z-29X13.85Z-29X13.85Z-29G00X100Z100M05M30工作任务44.1 机械加工工序卡片4.2 刀具卡片4.3 加工程序4.3.1 工件左端加工程序：O0001 文件夹名；%0001 程序名；T0101 90°外圆车刀；G95M3S500F0.15G00X32Z2G71U1.2R1P10Q20X0.5Z0.1G0X100Z100M05M00T0101G95M03S1500F0.05 精加工；G0X32Z2N10G00X16G01Z0G03X24Z-4R4Z-20X26X28W-1Z-32N10X32G00X100Z100M05M304.3.2 工件左端加工程序：O0002 文件夹名；%0002 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X32Z2G71U1.2R1P10Q20X0.5Z0.1G0X100Z100M5M0T0101G95M3S1500F0.05G0X32Z2N10G00X4.68G01Z0G03X10.58Z-2.48R3G01X14.98Z-8Z-12X16X20W-2Z-27X26X28W-1N20X32G00X100Z100M05M00T0202 4mm切槽刀G95M3S500F0.03G00X32Z2Z-27G01X16.1X21W1X16G04P2W-1G00X22W3G01X16W-2G00X32G00X100Z100M05M00T0303 60°螺纹车刀G95M03S400G00X22Z-10G82X19.2Z-23F1.5X18.6Z-23X18.2Z-23 X18.04Z-23 X18.04Z-23 G00X100Z100M05 M30工作任务55.1 机械加工工序卡片5.2 刀具卡片5.3加工程序5.3.1 工件左端加工程序：O0001 文件夹名；%0021 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X32Z2G71U1.2R1P10Q20X0.5Z0.1G0X100Z100M5M0T0101G95M3S1500F0.05G0X32Z2N10G00ZX0G01Z0X14X28Z-12N20W-30G00X100Z100M5M00T0202 3mm的切槽刀；G95M03S500F0.03G0X32Z2Z-34G01X24.1X30W3X24W-3X30W8X24.1X30W3X24W-3X30G00X100Z100M5M3025.3.2 工件左端加工程序：O0001 文件夹名；%0021 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X32Z2G71U1.2R1P10Q20X0.5Z0.1 G0X100Z100M5M0T0101G95M3S1500F0.05G00X32Z2N10G00X0G01ZX12X16Z-2Z-20X16.45G03X20.45X-21.94R2N20G02X28Z-41R60G0X100Z100M5M00T0202 3mm的切槽刀；G95M3S500F0.03G00X20Z2Z20G01X12X18W1X12W-1X20G00X100Z100M5M00T0303 60度螺纹刀；G95M3S500G00X20Z2G82X25.6Z-18F1X25.4Z-18X25.3Z-18X25.2Z-18X25.1Z-18X24.99Z-18X24.99Z-18G00X100Z100M5M30工作任务66.2 刀具卡片6.3加工程序6.3.1 工件左端加工程序：O0001 文件夹名；%0021 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X32Z2G71U1.2R1P10Q20X0.5Z0.1G0X100Z100M5M0T0101G95M3S1500F0.05G0X32Z2N10G00ZX0G01Z0X20X24Z-2Z-20X27.4X28Z-20.3N20Z-45G00X100Z100M05M00T0202 3mm的切槽刀；G95M3S500F0.03G00X32Z2Z-20G01X18.1X25W2X18W-2X25G00X100Z100M5M0T0303 60度螺纹刀；G95M3S500G00X26Z2G82X23.2Z-17F2X22.8Z-17X22.6Z-17X22.4Z-17X22.2Z-17X21.84Z-17X21.84Z-17G00X100Z100M5M306.3.2 工件左端加工程序：O0001 文件夹名；%0021 程序名；T0101 35°外圆车刀；G95M3S500F0.15G0X32Z2G71U1.2R1P10Q20X0.5Z0.1 G0X100Z100M5M0T0101G95M3S1500F0.05G0X32Z2N10G00ZX0G01Z0G03X9Z-2.03R6X17.44Z-35.51R30N20G02X28Z-55R14G00X100Z100M5M30工作任务77.1 机械加工工序卡片7.2 刀具卡片7.3 加工程序7.3.1 工件左端加工程序：O0001 文件夹名；%0001 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X42Z2G71U1.2R1P10Q20X0.5Z0.1G0X100Z100M5M0T0101G95M3S1500F0.05G0X42Z2N10G00X37.38G01Z0X37.98Z-0.3Z-25N20X42G00X100Z100M05M00T0202 5mm切槽刀；G95M3S500F0.03G00X42Z2Z-14G01X34G04P2G00X42G00X100Z100M05M307.3.2工件右端加工程序：%0002T0101 90°外圆车刀；G95M3S600F0.15G00X42Z2G71U1.2R0.5P10Q20X0.8 G00X100Z100M05M00T0101G95M3S1500F0.05G00X42Z2N10G00X0G01Z0G03X16Z-8R8G01X18X20W-1Z-28X20.08X24.98Z-48Z-52X37.38X37.98W-0.3N20X42G00X100Z100M05M00T0404 4mm切槽刀；.G95M03S500F0.03G00X22Z2Z-28G01X18G04P2G00X22W1G01X18W-1G00X100Z100M05M00T0303 60°螺纹车刀；G95M03S400G00X22Z-6G82X19.2Z-25F1.5X18.6Z-25X18.2Z-25X18.04Z-25X18.04Z-25G00X100Z100M05M30工作任务88.1 机械加工工序卡片8.2 刀具卡片8.3 加工程序8.3.1 工件左端加工程序：O0001 文件夹名；%0021 程序名；T0101 35°外圆车刀；G95M3S500F0.15G0X42Z2G71U1.2R1P10Q20X0.5Z0.1G0X100Z100M5M0T0101G95M3S1500F0.05G0X42Z2N10G00ZX0G01Z0X31.4X32Z-0.3Z-20G02X32Z-35R12N20G01W-5G00X100Z100M5M308.3.2 工件右端加工程序：O0001 文件夹名；%0021 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X42Z2G71U1.2R1P10Q20X0.5Z0.1 G0X100Z100M5M0T0101G95M3S1500F0.05G0X42Z2N10G00ZX0G01Z0X22X26Z-2Z-5G03X26Z-20R15G01Z-30X28N20X32Z-50G00X100Z100M5M00T0202 60度螺纹刀；G95M3S500G00X34Z-29G82X31.2Z-51I2.1F2X30.6Z-51X30.2Z-51X29.8Z-51X29.4Z-51X29.4Z-51G00X100Z100M5M30工作任务99.1 机械加工工序卡片9.2 刀具卡片9.3 加工程序9.3.1 工件左端加工程序：O0001 文件夹名；%0021 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X52Z2G71U1.2R1P10Q20X0.5Z0.1G0X100Z100M5M0T0101G95M3S1500F0.05G0X52Z2N10G00ZX0G01Z0X26X30-2Z-19X41.4X42Z-19.3Z-31 加了4毫米；X47.4X48Z-37.3N20Z-55G00X100Z100M05M00T0202 3mm的切槽刀；G95M3S500F0.03G00X52Z2Z-19G01X26.1X32W1X26W-1G00X52Z-38G01X32.1X50W2X32W-2X50W5X48X32W-3X50W-5X48X32W3X50G00X100Z100M5M00T0303 60度的螺纹刀；G95M3S500G82X28.9Z-17F2X28.3Z-17X27.7Z-17X27.3Z-17X27.2Z-17X27.2Z-17G00X100Z100M5M308.3.2 工件左端加工程序；O0001 文件夹名；%0021 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X52Z2G71U1.2R1P10Q20X0.5Z0.1 G0X100Z100M5M0T0101G95M3S1500F0.05G0X52Z2N10G00ZX0G01Z0G03X30Z-7.5R18.75X45Z-30R37.5X32Z-51.11R37.5G01W-5.89X48W-3N20X50G00X100Z100M5M30工作任务1010.2 刀具卡片10.3 加工程序10.3.1 工件左端外圆加工程序：O0001 文件夹名；%0001 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X62Z2G71U1.2R1P10Q20X0.5Z0.1G0X100Z100M5M0T0101G95M3S1500F0.05G0X62Z2N10G00X49.4G01Z0X50Z-0.3Z-22N20X62G00X100Z100M05M3010.3.2 工件左端内孔加工程序：O0002 文件夹名；%0002 程序名；T0202 内孔车刀；G95M3S400F0.15G0X22Z2G71U1R1P10Q20X-0.5Z0.1 G0X100Z100M5M0T0202G95M3S800F0.05G0X22Z2N10G00X34.4G01Z0X30.4Z-2Z-20X25.42X26.02W-0.3Z-31N20X22Z2G00X100Z100M05M00T0303 5mm内孔切槽刀；G95M03S500F0.03G00X22Z2Z-20G01X28.4X22W2X28.4W-2G00X22Z2G00X100Z100M05M00T0404 60°内螺纹车刀；G95M03S400G00X22Z2G82X30Z-16F1.5X30.6Z-16X31Z-16X31.8Z-16X32Z-16X32Z-16G00X100Z100M05M3010.3.3 工件右端外圆加工程序：O0003 文件夹名；%0003 程序名；T0101 35°尖刀；G95M3S500F0.15G0X62Z2G71U1.2R1P10Q20X0.5Z0.1G0X100Z100M5M0T0101G95M3S1500F0.05G0X62Z2N10G00X56G01Z0G03X45.73Z-16.16R28G02X50Z-50R27G00X62G00X100Z100M05M3010.3.4 工件右端内孔加工程序：O0004 文件夹名；%0004 程序名；T0202 内孔车刀；G95M3S400F0.15G0X22Z2G71U1R1P10Q20X-0.5Z0.1G0X100Z100M5M0T0202G95M3S800F0.05G0X22Z2N10G0050G01Z0G03X28.02Z-20.71R25G01Z-40.71X23.42X24.02W-0.3N20X22Z2G00X100Z100M05M30工作任务1111.1 机械加工工序卡片11.2 刀具卡片11.2 加工程序11.3.1工件左端加工程序O0001 文件夹名；%0021 程序名；T0101 90°外圆车刀；；G95M3S500F0.15G0X52Z2G71U1.2R1P10Q20X0.5Z0.1G0X100Z100M5M0T0101G95M3S1500F0.05G0X52Z2N10G00ZX0G01Z0X42.4X43Z-0.4N20Z-35G00X100Z100M5M3011.3.2工件左端加工程序；O0001 文件夹名；%0021 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X52Z2G71U1.2R1P10Q20X0.5Z0.1 G0X100Z100M5M0T0101G95M3S1500F0.05G0X52Z2N10G00ZX0G01Z0X42.4X43Z-0.3N20Z-12G00X100Z100M5M3011.3.3工件左端加工程序；O0001 文件夹名；%0021 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X52Z2G71U1.2R1P10Q20X0.5Z0.1 G0X100Z100M5M0T0101G95M3S1500F0.05G0X52Z2N10G00ZX0G01Z0G03X23.03Z-3.49R20.76X27.57Z-5.81R7.83N20G02X43Z10R9G00X100Z100M5M3011.3.4 工件左端加工程序；O0001 文件夹名；%0021 程序名；T0101G95M3S500F0.15G0X10Z2G71U1.2R1P10Q20X-0.5Z0.1 G0X100Z100M5M0T0101G95M3S1500F0.05G0X10Z2N10G00X43G01Z0G02X27.57Z-4.91R9G03X23.03Z-6.51R7.83N20X12Z-9.12R20.76G0X10Z2X100Z100M5M30工作任务1212.1 机械加工工序卡片12.2 刀具卡片12.3 加工程序12.3.1 件2左端外圆加工程序：O0001 文件夹名；%0001 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X42Z2G71U1.2R1P10Q20X0.5Z0.1G0X100Z100M5M0T0101G95M3S1500F0.05G0X42Z2N10G00X25.98X29.98Z-2Z-25N20X42G00X100Z100M05M00T0202 4mm切槽刀；G95M03S500F0.03G00X35Z2Z-25G1X26X35G00X100Z100M05M30件2 右端程序:0002 文件名；%0002 程序名；T0101 90°外圆车刀；G95M3S600F0.15G0X42Z2G71U1.2R1P10Q20X0.5Z0.1 G00X100Z100M05M00T0101G95M3S1500F0.05G0X42Z2N10G0X0G1Z0N20G03X30Z-30.66R19G0X100Z100M512.3.2 件1左端外圆程序:0003 文件名；%0003 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X52Z2G71U1.2R1P10Q20X0.5Z0.1G0X100Z100M5M0T0101G95M3S1500F0.05G0X52Z2N10G0X47.99N20Z-15G00X100Z100M5M30T0303 内孔车刀；G95M3S400F0.15G0X242G71U1.2R1P10Q20X-0.5Z0.1G0X100Z100M5M0T0303G95M3S550F0.08G0X24Z2N10G03X38Z-[SQRT19*19-15*15]R19 G1X24N20Z2G00X100Z100M5M30件1 右端程序:0003 文件名；%0003 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X52Z2G71U1.2R1P10Q20X0.5Z0.1 G00X100Z100M5M0T0101G95M3S1500F0.05G0X52Z2N20G00X36G1Z0X40W-2X40Z-25N20X48W-15G00X100Z100M5M00T0303 内孔车刀；G95M3S450F0.15G0X24Z2G71U1.2R1P10Q20X-0.5Z0.1 G0X100Z100M5M0T0303G95M3S550F0.08G0X24Z2N10G0X34G1Z0X30W-2Z-40N20X28G0Z2G00X100Z100M5M30工作任务1313.2 刀具卡片13.3 加工程序13.3.1 件2外圆加工程序：O0001 文件夹名；%0001 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X52Z2G71U1.2R1P10Q20X0.5Z0.1G0X100Z100M5M0T0101G95M3S1500F0.05G0X52Z2N10G00X0G01Z0X47.4X48Z-0.3N20Z-32：G00X100Z100M5M3013.3.2 件1左端外圆加工程序；O0001 文件夹名；%0001 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X52Z2G71U1.2R1P10Q20X0.5Z0.1G0X100Z100M5M0T0101G95M3S1500F0.05G0X52Z2N10G00X0G01Z0X46X48Z-1N20Z-25G00X100Z100M5M3013.3.3 件1 右端加工程序：O0001 文件夹名；%0001 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X5Z2G71U1.2R1P10Q20X0.5Z0.1G0X100Z100M5M0T0101G95M3S1500F0.05G0X5Z2N10G00X0G01Z0X30X36Z-30N20X50G00X100Z100M5M3013.3.1 件2内孔加工程序；O0001 文件夹名；%0001 程序名；T0101 内孔车刀；G95M3S500F0.15G0X26G71U1.2R1P10Q20X-0.5Z0.1 G0X100Z100M5M0T0101G95M3S800F0.05G0X26Z2N10G00X36G01Z0N20Z-30G0X28Z2X100Z100M5M30工作任务1414.1 机械加工工序卡片14.2 刀具卡片14.3 加工程序14.3.1 件2外圆加工程序：O0001 文件夹名；%000 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X42Z2G71U1.2R1P10Q20X0.5Z0.1G0X100Z100M5M0T0101G95M3S1500F0.05G0X42Z2N10G00X0G01Z0X37.4X38Z-0.3N20Z-35G00X100Z100M5M3014.3.2 件1左端圆加工程序：O0001 文件夹名；%0001 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X42Z2G71U1.2R1P10Q20X0.5Z0.1G0X100Z100M5M0T0101G95M3S1500F0.05G0X42Z2N10G00X0G01Z0X34X38Z-2Z-25N20X40G00X100Z100M5M3014.3.3 件1右端外圆加工程序；O0001 文件夹名；%0001 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X42Z2：G71U1.2R1P10Q20X0.5Z0.1G0X100Z100M5M0T0101G95M3S1500F0.05G0X42Z2N10G00X0G01Z0X26X30Z-2Z-30N20X40G00X100Z100M5M00T0202 3mm刀宽切槽刀；G95M3S500F0.03G00X42Z2Z-30G01X26.1X32W2X26.1X32W2X30X26W-2W-2X32G00X100Z100M5M00T0303 60°螺纹刀；G95M3S500G00X38Z2G82X29.2Z-25F1.5X28.8Z-25X28.4Z-25X28.2Z-25X27.83Z-25X27.83Z-25G000X100Z100M5M3014.3.3 件2内孔加工程序；O0001 文件夹名；%0001 程序名；T0101 内孔车刀；G95M3S400F0.15G0X26Z2G71U1.2R1P10Q20X-0.5Z0.1 G0X100Z100M5M0T0101G95M3S800F0.05G0X26Z2N10G00X31.83G01Z0X27.83Z-2N20Z-32G0X24Z2X100Z100M5M00T0202 60度内孔螺纹刀；G95M3S400G00X28Z2G82X28.6X-32F1.5X29Z-32X29.4Z-32X29.8Z-32X29.9Z-32X30Z-32X30Z-32G00X100Z100M5M30。

（完整版）车工教学图纸外圆车削（一）要求：车削一定要在熟悉车床之后进行并首先会刃磨外圆车刀。

D L Ra1 ?45 —0 0.10142±0.50 6.32 ?40 —0 0.10140±0.30 3.2序号质检内容配分评分标准1 外圆公差30 超0.02扣5分2 外圆RX6.3 20 降一级扣10分3 长度公差10 超差不得分4 倒角二处5×2 不合格不得分5 平端面二处5×2 不合格不得分6 接刀痕 5 接刀痕大扣分7 工件完整 5 不完整扣分8 安全文明操作10 违章扣分材料毛坯时间第三次课件请保留45 ?50x145阶台车削（二）序号质检内容配分评分标准1 外圆公差三处10x3 超0.01扣2分2 外圆Ra3.2 三处6x3 降一级扣3分3 长度公差三处4x3 超差不得分4 倒角二处3x2 不合格不得分5 平端面二处4x2 不合格不得分6 清角去锐边四处2x4 不合格不得分7 工件完整 5 不完整扣分8 安全操作10 违章扣分材料毛坯时间45 ?50x150多阶台车削（三）序号质检内容配分评分标准1 外圆公差六处5x6 超0.01扣2分，超0.02不得分2 外圆Ra3.2 六处3x6 降一级扣2分3 长度公差六处3x6 超差不得分4 倒角二处2x2 不合格不得分5 清角去锐边十处10 不合格不得分6 平端面二处2x2 不合格不得分7 工件外观 6 不完整扣分8 安全文明操作10 违章扣分此件用上次课件改制材料毛坯时间45一夹一顶车削（四）序号质检内容配分评分标准1 外圆公差四处8x4 超0.01扣2分，超0.02不得分2 外圆Ra3.2 四处4x4 降一级扣2分3 长度公差四处3x4 超差不得分4 倒角二处3x2 不合格不得分5 清角二处2x3 不合格不得分6 平端面二处3x2 不合格不得分7 中心孔 5 不合格不得分8 工件外观7 不完整扣分9 安全文明操作10 违章扣分要求：会正确使用Ａ.Ｂ型中心钻。

图纸一考核要求：1. 以小批量生产首件编程。

2. 不准用砂布及锉刀等修饰表面。

3. 未注倒角1X45 o，锐边倒钝0.2×45o。

4. 未注公差尺寸按 GB1804-M。

5. 材料及备料尺寸：45°（φ50X100）。

工种数控车工图号ITCSKCGJS060603单位准考证号零件名称考试件姓名学历定额时间180分钟考核日期技术等级技师总得分序号考核项目考核内容及要求配分评分标准检测结果扣分得分备注1内\外圆及成形面φ48IT 5 超差0.01扣2分2 Ra3 降一级扣2分3φ44 IT 5 超差0.01扣2分4 Ra 3 降一级扣2分5φ34 IT 5 超差0.01扣2分6 Ra 3 降一级扣2分7 φ30IT 5 超差0.01扣2分3、技能练习题一毛坯图(材质：45号钢)4、工、量具清单刀具清单量具清单5、参考工艺⑴.设坐标原点。

⑵.钻孔为φ22，调用镗孔刀，用G71、G70指令粗、精车出1：10锥度、φ25内孔，并控制尺寸精度。

⑶.调用外圆尖刀，用G73、G70指令粗、精车出R40、R6、R5圆弧面、φ48外圆、锥度，并控制尺寸精度。

⑷.返回原点，换回粗车外圆车刀，消除刀补。

⑸.掉头，用变径套φ48夹住φ48外圆车另一头并控制工件总长。

⑹.设坐标原点。

⑺.钻孔为φ25，调用镗孔刀，用G71、G70指令粗、精车出φ28内孔、倒角，并控制尺寸精度。

⑻.调用外圆尖刀，用G71、G70指令粗、精车出螺纹表面，并控制尺寸精度。

⑼.调用切槽刀，用单段指令，把φ32槽车出后，倒角。

⑽.调用螺纹车刀，利用G76指令，将M42的螺纹车出。

⑾.返回原点，换回粗车外圆车刀，消除刀补。

⑿.结束程序。

6、注意事项⑴.一切操作必须听从工作人员的统一指挥。

⑵.按规定穿工作服，并准备规定的防护用具。

⑶.保证自备的仪器、工、量具齐备良好。

⑷.严格按照操作规程和安全规程操作。

⑸.发生事故时，要沉着、积极配合工作人员处理。

9.1数控车削（高级）技能实训示例练习一一、实训目的（1）能根据零件图的要求,合理编制加工程序。

（2）保证零件的加工精度及表面粗糙度。

（3）培养学生综合应用的思考能力。

二、加工操作步骤参见GJLX一01图，加工该零件时一般先加工零件左端，然后调头加工零件右端。

加工零件左端时，编程零点设置在零件左端面的轴心线上。

加工零件右端时，编程零点设置在零件右端面的轴心线上。

1．零件左端加工步骤（1）夹零件毛坯，伸出卡盘长度50mm。

（2）钻孔（Φ20 X 29mm）。

（3）车端面。

（4）粗、精加工零件左端轮廓至尺寸要求。

（5）粗加工内孔。

（6）精加工内孔至尺寸要求。

（7）回参考点，程序结束。

2．零件右端面加工步骤（1）夹Φ40外圆。

（2）车端面保证零件总长。

（3）粗加工零件右端轮廓。

（4）精加工零件右端轮廓至尺寸要求。

（5）切槽5 X 1.5至尺寸要求。

（6）粗、精加工螺纹至尺寸要求。

（7）回换刀点，程序结束。

三、注意事项（1）工作需调头加工，注意工件的装夹部位和程序零点设置的位置。

（2）合理选择刀具、切削用量，提高零件加工质量。

（3）注意圆弧坐标点的计算。

刀具选择表五、加工参考程序O0001 （零件左端）N05 T0101 M03 S600 G0 X100 Z100 （主轴正转、换1号刀）N10 G0 X52 Z0N15 G1 X-1 F0.2 （车端面）N20 G0 X100 Z100N25 T0505N30 G0 X19 Z2 （循环起点）N35 G71 U1 R1 （内孔粗加工循环）N40 G71 P45 Q80 U-0.5 W0.1 F0.3N45 G0 X32N50 G1 Z0 F0.1N55 X30 Z-1N60 Z-9N65 X26 Z-16N70 Z-24N75 X20N80 Z-29N85 G0 X100 Z100 （返回换刀点）N90 M05N95 M00 （暂停、测量、补偿）N100 M03 S1000 T0505N105 G0 X19 Z2N110 G70 P45 Q80 （内孔精加工循环）N115 G0 X100 Z100 （返回换刀点）N120 M05N125 M00N130 M03 S600 T0202 （换2号刀车外圆）N135 G0 X52 Z2 （循环起点）N140 G71 U1 R1 （外圆粗加工循环）N145 G71 P150 Q180 U0.5 W0.1 F0.3N150 G0 X37N155 G1 Z0 F0.1N160 X40 Z-1.5N165 Z-24N170 X46N175 X48 Z-25N180 Z-40N185 G0 X100 Z100N190 M05N195 M00N200 M03 S1000 T0202N205 G0 X52 Z2N210 G70 P150 Q180 （外圆精加工循环）N215 G0 X100 Z100N220 M05 （返回换刀点）N225 M30；（程序结束、机床复位）调头加工O0002 （零件右端）N05 T0101 M03 S600 G0 X100 Z100 （主轴正转、换1号刀）N10 G0 X52 Z0 （循环起点）N15 G1 X-1 F0.2 （车端面）N20 G0 X100 Z100N25 T0202 （换2号刀）N30 G0 X52 Z2 （循环起点）N35 G73 U10 R15 （外圆轮廓粗加工循环）N40 G73 P45 Q110 U0.5 W0.1 F0.3N45 G0 X21N50 G1 Z0 F0.1N55 X23.8 Z-1.5N60 Z-25N65 X24N70 Z-30N75 G2 X28 Z-44 R10N80 G1 Z-52N85 X30N90 G3 X40 Z-57 R5N95 G1 Z-64N100 X46N105 X48 Z-65N110 G0 U5N115 X100 Z100 （返回换刀点）N120 T0303 S400 （切槽）N125 G0 X25 Z-25N130 G1 X21 F0.15N135 G0 X25N140 Z-24N145 G1 X21 F0.15N150 Z-25N155 G0 X100N160 Z100N165 M05N170 M00 （暂停、测量、补偿）N175 M03 S1000 T0202N180 G0 X52 Z2N185 G70 P45 Q110 （外圆轮廓精加工循环）N190 G0 X100 Z100N195 T0404 S700 （换4号刀）N200 G0 X26 Z2 （循环起点）N205 G92 X23 Z-22 F1.5 （螺纹切削固定循环）N210 X22.725N215 X22.425N220 X22.125N225 G0 X100 Z100；（返回换刀点）N230 M05N235 M30；（程序结束、机床复位）练习一零件图练习二一、实训目的（1）能根据零件图的要求,合理编制加工程序。

要求：车削一定要在熟悉车床之后进行并首先会刃磨外圆车刀。

D L Ra1 Ø45 —0 0.10142±0.50 6.32 Ø40 —0 0.10140±0.30 3.2序号质检内容配分评分标准1 外圆公差30 超0.02扣5分2 外圆RX6.3 20 降一级扣10分3 长度公差10 超差不得分4 倒角二处5×2 不合格不得分5 平端面二处5×2 不合格不得分6 接刀痕 5 接刀痕大扣分7 工件完整 5 不完整扣分8 安全文明操作10 违章扣分材料毛坯时间零件请保留45 Ø50x145序号质检内容配分评分标准1 外圆公差三处10x3 超0.01扣2分2 外圆Ra3.2 三处6x3 降一级扣3分3 长度公差三处4x3 超差不得分4 倒角二处3x2 不合格不得分5 平端面二处4x2 不合格不得分6 清角去锐边四处2x4 不合格不得分7 工件完整 5 不完整扣分8 安全操作10 违章扣分材料毛坯时间45 Ø50x150多台阶车削（三）序号质检内容配分评分标准1 外圆公差六处5x6 超0.01扣2分，超0.02不得分2 外圆Ra3.2 六处3x6 降一级扣2分3 长度公差六处3x6 超差不得分4 倒角二处2x2 不合格不得分5 清角去锐边十处10 不合格不得分6 平端面二处2x2 不合格不得分7 工件外观 6 不完整扣分8 安全文明操作10 违章扣分此件用上次课件改制材料毛坯时间45一夹一顶练习（四）序号质检内容配分评分标准1 外圆公差四处8x4 超0.01扣2分，超0.02不得分2 外圆Ra3.2 四处4x4 降一级扣2分3 长度公差四处3x4 超差不得分4 倒角二处3x2 不合格不得分5 清角二处2x3 不合格不得分6 平端面二处3x2 不合格不得分7 中心孔 5 不合格不得分8 工件外观7 不完整扣分9 安全文明操作10 违章扣分要求：会正确使用Ａ.Ｂ型中心钻。

一、数控车削加工编程实践
在数控车床上加工如图所示零件，其材料为HT200。

盘类零件
1．确定装夹方案
根据毛坯和零件图，确定工件的装夹方式。

由于该工件是一个盘类零件，并且这个零件的壁厚较大，所以采用工件的左端面和外圆作为定位基准。

使用普通三爪卡盘夹紧工件，并且两次装夹即可完成全部加工，取工件的右端面中心为工件坐标系的原点。

2．确定加工顺序与走刀路线
1）确定工件坐标系
将工件坐标系原点设在零件毛坯右端面圆心处。

2）确定刀具运动路线
首先加工工件右端面及Φ70外圆和台阶面，调头后加工工件另一边，最后镗孔并加工两个皮带槽。

3．选择刀具与切削用量
1）由于毛坯材料为45#钢材，采用硬质合金刀具进行加工。

为了避免停车换刀，考虑粗、精加工以及端面加工采用不同刀具。

根据加工方案和工件材料，选择刀具如表所示。

2）根据刀具材料、工件材料和加工精度，选择切削用量，如表所示。

切削用量详见加工程序。

数控加工工艺卡。

序号质检内容配分评分标准
1 外圆公差四处6x4 超0.01扣2分，超0.02不得分
序号质检内容配分评分标准
1 外圆公差二处5x
2 超0.01扣2分
序号质检内容配分评分标准
说明： 1.此件用课题（一）改制。

序号质检内容配分评分标准
序
质检内容配
评分标准
序号质检内容配分评分标准
1 外圆公差三处5x3 超0.01扣2分
2 外圆 Ra3.2 三处3x
3 降一级扣3分
3 三角螺纹二处14x2 超差乱牙牙不正扣分
4 螺纹 Ra3.2 二处7x2 降一级扣4分
5 螺纹长度二处4x2 超差不得分
序号质检内容配分评分标准
1 外圆公差三处4x3 超0.01扣2分
项目内容配分评分标准150.05
序号质检内容配分评分标准
1 Ø40 Ra3.
2 二处10/4 超0.02 或Ra>3.2不得分
2 Ø58 Ra3.2 1/1 超差或Ra>3.2不得分
牙型角：30°螺距：P 牙顶间隙：a c
螺距1.5~5间隙0.25
序号质检内容配分评分标准
序号质检内容配分评分标准
35 Ra1.6
检测内容配分
技术要求：。

要求：车削一定要在熟悉车床之后进行并首先会刃磨外圆车刀。

D L Ra1 Ø45 —0 0.10142±0.50 6.32 Ø40 —0 0.10140±0.30 3.2序号质检内容配分评分标准1 外圆公差30 超0.02扣5分2 外圆RX6.3 20 降一级扣10分3 长度公差10 超差不得分4 倒角二处5×2 不合格不得分5 平端面二处5×2 不合格不得分6 接刀痕 5 接刀痕大扣分7 工件完整 5 不完整扣分8 安全文明操作10 违章扣分材料毛坯时间第三次课件请保留45 Ø50x145序号质检内容配分评分标准1 外圆公差三处10x3 超0.01扣2分2 外圆Ra3.2 三处6x3 降一级扣3分3 长度公差三处4x3 超差不得分4 倒角二处3x2 不合格不得分5 平端面二处4x2 不合格不得分6 清角去锐边四处2x4 不合格不得分7 工件完整 5 不完整扣分8 安全操作10 违章扣分材料毛坯时间45 Ø50x150多台阶车削（三）序号质检内容配分评分标准1 外圆公差六处5x6 超0.01扣2分，超0.02不得分2 外圆Ra3.2 六处3x6 降一级扣2分3 长度公差六处3x6 超差不得分4 倒角二处2x2 不合格不得分5 清角去锐边十处10 不合格不得分6 平端面二处2x2 不合格不得分7 工件外观 6 不完整扣分8 安全文明操作10 违章扣分此件用上次课件改制材料毛坯时间45一夹一顶练习（四）序号质检内容配分评分标准1 外圆公差四处8x4 超0.01扣2分，超0.02不得分2 外圆Ra3.2 四处4x4 降一级扣2分3 长度公差四处3x4 超差不得分4 倒角二处3x2 不合格不得分5 清角二处2x3 不合格不得分6 平端面二处3x2 不合格不得分7 中心孔 5 不合格不得分8 工件外观7 不完整扣分9 安全文明操作10 违章扣分要求：会正确使用Ａ.Ｂ型中心钻。

车工实训安全操作规程一、进入车间实习时，必须按规定穿戴劳保用品，不准穿凉鞋、拖鞋、裙子和戴围巾、不准戴手套进入车间，检查穿戴，扎紧袖口。

女生和长发男生必须戴工作帽，将长发或辫子纳入帽内。

二、严禁在车间内追逐、打闹、喧哗、听广播等。

三、操作机床前，必须检查车床手柄位置、主轴转数多少、开合螺母是否压下、自动进给手柄是否在空档位。

三、操作者要熟悉机床的性能和使用方法，未经培训者不可擅动机床。

五、操作时，思想要集中，不准与别人闲谈，禁止串岗。

头不能靠工件太近，以防切屑或其他物件飞入眼中或撞伤面部。

六、身体、手或其他物件不能靠近正在旋转的机械。

如：卡盘、皮带、皮带轮、齿轮等。

七、未经同意不准动用设备，不准扳动电闸、电门、防护器材等。

八、工件、刀具等必须装夹牢固后才能开车，以防飞出伤人。

九、不可用手直接清除切屑，必须用专用的钩子或毛刷清除。

十、卡盘扳手必须随手取下，以免开车时甩出造成事故。

十一、电气线路和器件等发生故障应交维修工处理，自己不得拆卸，不准自己动手敷设线路和安装电源。

十二、装夹工件、调整卡盘、换刀、校正和测量工件时，必须停车进行，并将刀架移到安全处，校正后要搬出垫板等物，方可开车。

十三、千分尺、游标卡尺、百分表等，精密量具应按正确的操作使用，如果因个人非正常使用损坏，由个人赔偿。

十四、工作完毕后要清理机床，清点工具，搞好车间卫生。

备注：为了学生们的安全着想，如果有学生不能按安全操作规程实习，我校给予停止实习或者禁止进车间处分。

外圆手动车削训练1、训练目的：熟练大托板、中托板，横向、纵向进给量，了解大中托板刻度、托板间隙。

、材料、刀具、量具的选择三、评分标准姓名：班级：、圆弧车削训练1、训练目的：熟练大托板、中托板，横向、纵向进给方向，熟练双手协调能力。

、材料、刀具、量具的选择三、评分标准姓名：班级：综合成一、外圆自动进给车削训练1、训练目的：熟练正确使用自动进给手柄横向、纵向自动走刀切削，正确调节进给箱的走刀量大小。

车工实训安全操作规程一、进入车间实习时，必须按规定穿戴劳保用品，不准穿凉鞋、拖鞋、裙子和戴围巾、不准戴手套进入车间，检查穿戴，扎紧袖口。

女生和长发男生必须戴工作帽，将长发或辫子纳入帽内。

二、严禁在车间内追逐、打闹、喧哗、听广播等。

三、操作机床前，必须检查车床手柄位置、主轴转数多少、开合螺母是否压下、自动进给手柄是否在空档位。

三、操作者要熟悉机床的性能和使用方法，未经培训者不可擅动机床。

五、操作时，思想要集中，不准与别人闲谈，禁止串岗。

头不能靠工件太近，以防切屑或其他物件飞入眼中或撞伤面部。

六、身体、手或其他物件不能靠近正在旋转的机械。

如：卡盘、皮带、皮带轮、齿轮等。

七、未经同意不准动用设备，不准扳动电闸、电门、防护器材等。

八、工件、刀具等必须装夹牢固后才能开车，以防飞出伤人。

九、不可用手直接清除切屑，必须用专用的钩子或毛刷清除。

十、卡盘扳手必须随手取下，以免开车时甩出造成事故。

十一、电气线路和器件等发生故障应交维修工处理，自己不得拆卸，不准自己动手敷设线路和安装电源。

十二、装夹工件、调整卡盘、换刀、校正和测量工件时，必须停车进行，并将刀架移到安全处，校正后要搬出垫板等物，方可开车。

十三、千分尺、游标卡尺、百分表等，精密量具应按正确的操作使用，如果因个人非正常使用损坏，由个人赔偿。

十四、工作完毕后要清理机床，清点工具，搞好车间卫生。

备注：为了学生们的安全着想，如果有学生不能按安全操作规程实习，我校给予停止实习或者禁止进车间处分。

一、外圆手动车削训练1、训练目的：熟练大托板、中托板，横向、纵向进给量，了解大中托板刻度、托板间隙。

二、材料、刀具、量具的选择三、评分标准姓名：班级：综合成绩：一、圆弧车削训练1、训练目的：熟练大托板、中托板，横向、纵向进给方向，熟练双手协调能力。

二、材料、刀具、量具的选择三、评分标准姓名：班级：综合成一、外圆自动进给车削训练1、训练目的：熟练正确使用自动进给手柄横向、纵向自动走刀切削，正确调节进给箱的走刀量大小。
