原理和功能列车自动防护（ATP）ATP是整个ATC系统的基础。
ATO和A TS子系统都依托于ATP子系统的工作。
列车自动防护系统（ATP）亦称列车超速防护系统，其功能为列车超过规定速度时即自动制动，当车载设备接收地面限速信息，经信息处理后与实际速度比较，当列车实际速度超过限速后，由制动装置控制列车制动系统制动。
ATP自动检测列车实际运行位置，自动确定列车最大安全运行速度，连续不间断地实行速度监督，实现超速防护，自动监测列车运行间隔，以保证实现规定地行车间隔。
列车自动驾驶（ATO）列车自动驾驶是一种完整的闭环自动控制系统，即列车一方面检测本列车的实际行车速度，另一方面连续获取地面给予的最大允许车速，经过计算机的解算，并依据其他与行车有关的因素如机车牵引特性、区间坡道、弯道等，求得最佳的行车速度，控制列车加速或减速，甚至制动。
在列车自动驾驶系统中，司机起监督作用，因此要求这种系统获得最大允许车速的信道和求解最佳速度的机车计算机等，要有更高的可靠性和实用性。
目前列车自动操纵已应用在地下铁道和市郊或两市之间直达的客运干线上。
随着微型计算机技术飞速发展，我国已经自主研发完成故障-安全型的列车自动操纵系统。
ATO辅助ATP工作，接受来自ATP的信息，其中有ATP速度指令、列车实际速度和列车走行距离。
此外还从ATS 子系统和地面标志线圈接受到列车运行等级等信息。
根据以上信息，ATO通过牵引/制动线控制列车，使其维持在一个参考速度上运行；并在设有屏蔽门地站台准确停车。
自动监控系统（A TS）：列车自动监督(ATS)列车自动监督主要是通过计算机来组织和控制行车的一套完整的行车指挥系统。
ATS 将现场的行车信息及时传输到行车指挥中心，中心将行车信息综合后，适时无误的向现场下达行车指令，以保证准确、快速、安全、可靠。
ATS功能：自动进行列车运行图管理，及时调整运行计划，监控列车进路，自动显示列车运行和设备状态，完成电气集中联锁和自动闭塞的要求，自动绘制列车实际运行图，车站旅客导向，车辆检修期的管理，列车的模拟仿真等。
城轨ATP系统工作原理与运用分析城轨ATP（Automatic Train Protection）系统是一种用于城市轨道交通的自动列车保护系统，其主要功能是保证列车在运行过程中的安全性和可靠性。
本文将对城轨ATP系统的工作原理和应用进行分析。
一、工作原理城轨ATP系统主要由传感器、计算机处理单元、通信系统和车载控制单元组成。
传感器主要负责采集列车位置、速度等信息；计算机处理单元负责对传感器采集的数据进行处理和判断，并向车载控制单元发送指令；通信系统负责车载控制单元与地面控制中心之间的数据传输。
具体而言，城轨ATP系统的工作流程如下：1. 列车位置和速度采集：通过轨道上的传感器对列车的位置和速度进行实时采集，并将数据传输给计算机处理单元。
2. 数据处理与判断：计算机处理单元根据传感器采集的数据进行计算和判断，包括列车是否超速、是否存在障碍物等情况。
3. 指令发送：根据判断结果，计算机处理单元向车载控制单元发送相应指令，比如限制列车速度、进行紧急制动等。
4. 数据传输：车载控制单元通过通信系统将列车状态信息传输给地面控制中心，地面控制中心可以实时监控和管理列车运行情况。
二、应用分析城轨ATP系统作为一种先进的列车保护系统，在城市轨道交通中得到了广泛应用。
以下是对其应用的分析：1. 提高安全性：城轨ATP系统通过实时采集列车位置和速度等信息，并在必要时对列车进行限速或紧急制动，有效减少了事故的发生概率，提高了乘客的出行安全性。
2. 提升运行效率：由于城轨ATP系统可以对列车的运行状态进行精准控制，避免了人为因素对列车运行的影响，提高了列车运行的稳定性和效率，缩短了列车间隔时间，增加了运输能力。
3. 降低人工成本：传统的城市轨道交通运营需要大量的人员进行运行控制和调度，而引入城轨ATP系统可以实现自动化的列车保护与控制，减少了人工成本，提高了运营效益。
4. 未来发展潜力：随着科技的不断进步，城轨ATP系统还可以与其他智能交通系统进行融合，比如智能信号优化系统、城市大脑等，进一步提升城市轨道交通的智能化水平，打造更加高效、便捷的城市交通网络。

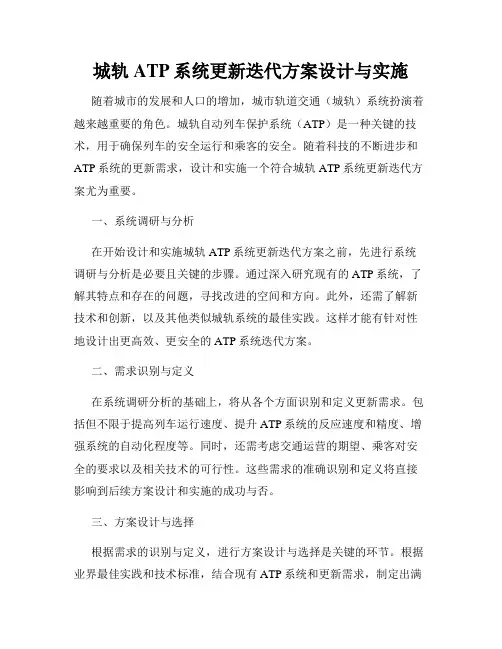

城轨ATP系统更新迭代方案设计与实施随着城市的发展和人口的增加，城市轨道交通（城轨）系统扮演着越来越重要的角色。
城轨自动列车保护系统（ATP）是一种关键的技术，用于确保列车的安全运行和乘客的安全。
随着科技的不断进步和ATP系统的更新需求，设计和实施一个符合城轨ATP系统更新迭代方案尤为重要。
一、系统调研与分析在开始设计和实施城轨ATP系统更新迭代方案之前，先进行系统调研与分析是必要且关键的步骤。
通过深入研究现有的ATP系统，了解其特点和存在的问题，寻找改进的空间和方向。
此外，还需了解新技术和创新，以及其他类似城轨系统的最佳实践。
这样才能有针对性地设计出更高效、更安全的ATP系统迭代方案。
二、需求识别与定义在系统调研分析的基础上，将从各个方面识别和定义更新需求。
包括但不限于提高列车运行速度、提升ATP系统的反应速度和精度、增强系统的自动化程度等。
同时，还需考虑交通运营的期望、乘客对安全的要求以及相关技术的可行性。
这些需求的准确识别和定义将直接影响到后续方案设计和实施的成功与否。
三、方案设计与选择根据需求的识别与定义，进行方案设计与选择是关键的环节。
根据业界最佳实践和技术标准，结合现有ATP系统和更新需求，制定出满足要求的方案。
在设计过程中，需要进行系统架构设计、功能模块设计、算法设计和界面设计等。
同时，还需考虑方案的可行性、可用性、安全性和可维护性等方面。
在设计完成后，通过评估和比较不同方案的优缺点，选择出最佳的方案进行实施。
四、系统实施与测试一旦方案设计完成并选择了最佳方案，就开始系统的实施和测试工作。
实施阶段需要确保与现有系统的兼容性，防止对运营造成影响。
同时，有必要制定详细的实施计划和时间表，确保项目按计划进行。
在实施过程中，需要进行细致的测试和验证工作，确保系统能够稳定运行并满足预期的要求。
五、培训与上线在系统实施完成后，为了确保操作人员的安全意识和系统的正常使用，培训环节至关重要。
为操作人员提供培训课程和资料，使其熟悉新的ATP系统迭代方案。

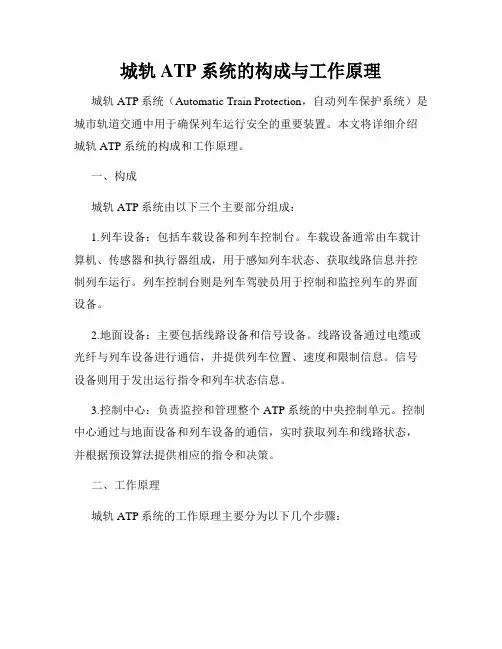

城轨ATP系统的构成与工作原理城轨ATP系统（Automatic Train Protection，自动列车保护系统）是城市轨道交通中用于确保列车运行安全的重要装置。
本文将详细介绍城轨ATP系统的构成和工作原理。
一、构成城轨ATP系统由以下三个主要部分组成：1.列车设备：包括车载设备和列车控制台。
车载设备通常由车载计算机、传感器和执行器组成，用于感知列车状态、获取线路信息并控制列车运行。
列车控制台则是列车驾驶员用于控制和监控列车的界面设备。
2.地面设备：主要包括线路设备和信号设备。
线路设备通过电缆或光纤与列车设备进行通信，并提供列车位置、速度和限制信息。
信号设备则用于发出运行指令和列车状态信息。
3.控制中心：负责监控和管理整个ATP系统的中央控制单元。
控制中心通过与地面设备和列车设备的通信，实时获取列车和线路状态，并根据预设算法提供相应的指令和决策。
二、工作原理城轨ATP系统的工作原理主要分为以下几个步骤：1.数据采集与处理：列车设备通过传感器获取列车运行状态和线路信息，如列车位置、速度、加速度等。
这些数据将被传输到车载计算机进行处理和分析。
2.状态判断与决策：根据采集到的数据，车载计算机判断列车是否存在安全隐患，并决策采取相应的措施。
如果存在超速、紧急制动或轨道异常等情况，ATP系统将发出警示信号并采取强制制动等控制措施。
3.指令下发与执行：控制中心根据列车状态和线路条件，通过信号设备向列车设备发出运行指令。
指令可以是安全速度限制、停车指令等。
列车设备接收到指令后，通过执行器控制列车运行，保持列车在安全的速度范围内。
4.数据更新与通信：列车设备通过与地面设备的通信，持续更新列车位置和线路信息。
控制中心也会根据最新的数据进行指令下发和决策，以确保列车运行的安全性和准确性。
总结起来，城轨ATP系统通过车载设备、地面设备和控制中心之间的协调工作，实现对列车运行的实时监控和控制。
通过精确判断列车状态、发出相应指令和执行措施，ATP系统确保列车在安全状态下行驶，避免事故和运行异常。
城轨ATP系统安全保障机制与设计要点目前，城市轨道交通（城轨）在我国的快速发展和普及。
为了确保城轨运营的安全性和可靠性，ATP系统（Automatic Train Protection，自动列车保护系统）被广泛应用于城轨。
本文将介绍城轨ATP系统的安全保障机制和设计要点。
一、城轨ATP系统的作用和原理ATP系统是一种通过无线通信和计算机控制技术，确保城轨列车运行安全的关键设备。
其主要作用：1. 列车位置监控：实时获取列车的运行位置和速度信息，确保列车在规定的区间内正常行驶。
2. 列车制动控制：根据列车的实际运行情况，自动控制列车制动系统的动作，避免发生碰撞或超速现象。
3. 信号和通信管理：与运营控制中心进行信息交互，实现实时监控和调度。
ATP系统的原理是通过在轨道上铺设电子设备和通信设备，与列车上搭载的车载设备进行信息交互。
通过接收和发送信号，ATP系统能够实时获取列车状态并做出相应的控制动作，以确保城轨的运行安全。
二、城轨ATP系统的安全保障机制为了确保城轨ATP系统的安全性，通常采取以下几种机制：1. 列车位置监控机制城轨ATP系统通过轨道上布设的数据回传设备，实时获取列车的位置和速度信息。
这些信息通过无线通信传输给运营控制中心，并用于列车实时调度和控制。
通过监控列车位置，系统可以及时发出警告信号或控制列车动作，避免发生碰撞或偏离轨道等事故。
2. 列车速度控制机制城轨ATP系统通过与列车上的自动驾驶系统结合，实现列车的自动控制和动力调节。
系统会根据列车运行的位置和速度信息，通过发送命令信号来控制列车的速度。
当列车超速或接近危险区域时，ATP 系统会发出紧急制动指令，确保列车及时停稳。
3. 通信和干扰防护机制为了确保城轨ATP系统的正常运行，系统需要建立稳定的通信链路和防止干扰。
采用多通道、多路径的通信机制，可以提高通信的可靠性和稳定性，减少数据传输延迟。
同时，引入加密和认证技术，保护通信数据的安全性，防止数据受到恶意攻击和篡改。

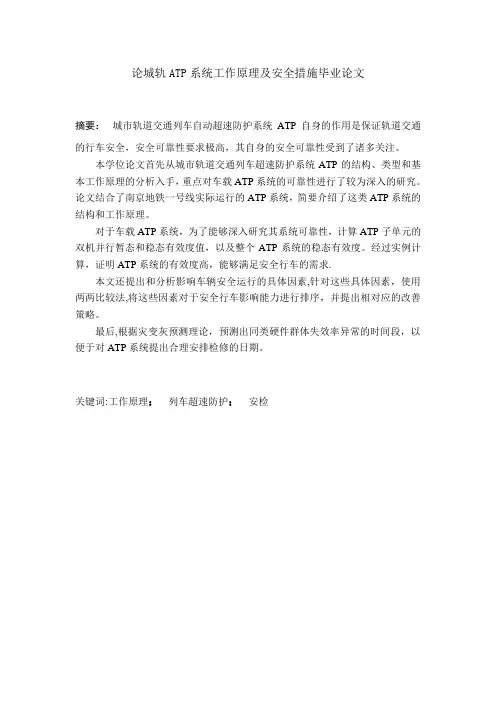

论城轨ATP系统工作原理及安全措施毕业论文摘要：城市轨道交通列车自动超速防护系统ATP自身的作用是保证轨道交通的行车安全，安全可靠性要求极高，其自身的安全可靠性受到了诸多关注。
本学位论文首先从城市轨道交通列车超速防护系统ATP的结构、类型和基本工作原理的分析入手，重点对车载ATP系统的可靠性进行了较为深入的研究。
论文结合了南京地铁一号线实际运行的ATP系统，简要介绍了这类ATP系统的结构和工作原理。
对于车载ATP系统，为了能够深入研究其系统可靠性，计算ATP子单元的双机并行暂态和稳态有效度值，以及整个ATP系统的稳态有效度。
经过实例计算，证明ATP系统的有效度高，能够满足安全行车的需求.本文还提出和分析影响车辆安全运行的具体因素,针对这些具体因素，使用两两比较法,将这些因素对于安全行车影响能力进行排序，并提出相对应的改善策略。
最后,根据灾变灰预测理论，预测出同类硬件群体失效率异常的时间段，以便于对ATP系统提出合理安排检修的日期。
关键词:工作原理；列车超速防护；安检AbstractUrban Transit System Automation Train Protection as an important factor to protect train safety。
The reliability of Automation Train Protection is asked very high，which to be pay much attention。
This theism start at the structure，type and work principle of Urban Transit Automation Train Protection，and give emphasize to study the reliability of on-board ATP. Introduce structure and work principle of the ATP，which are acting in the number one line of Shenzhen underground.For studying the reliability of on-board ATP farther，Calculate the value of Instantaneous Availability and Steady Availability of ATP' unit which act the end with two same equipment. And calculate the Steady Availability of the whole ATP。
