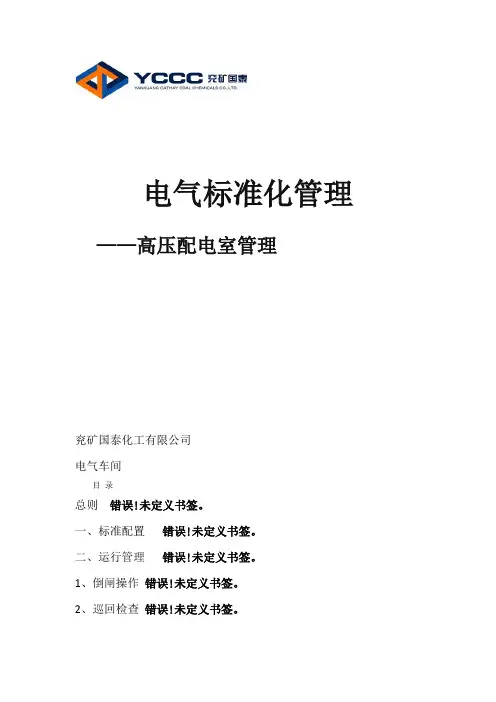

电气标准化管理——高压配电室管理兖矿国泰化工有限公司电气车间目录总则错误!未定义书签。

一、标准配置错误!未定义书签。

二、运行管理错误!未定义书签。

1、倒闸操作错误!未定义书签。

2、巡回检查错误!未定义书签。

3、检修管理错误!未定义书签。

4、防止电气误操作装置管理制度错误!未定义书签。

三、综合管理错误!未定义书签。

1、消防管理制度错误!未定义书签。

2、防止小动物管理制度错误!未定义书签。

3、防雨措施错误!未定义书签。

4、变配电室清洁文明管理错误!未定义书签。

总则1、变配电室标准化管理是加强电气车间安全生产管理的基础工作之一。

为了全面提升国泰公司变配电室运行管理水平，实现规范化、标准化、科学化、创新化管理，达到安全、经济、高效、文明生产的目的，特制订本规定。

2、本规定根据集团公司及煤化公司颁发的有关制度、规程（条例），结合国泰电气车间的实际情况，对《煤化工企业安全质量标准化标准及考核评级办法》进行了拓展、深化、创新，完善了各项工作的管理标准、工作标准和考核标准。

3、本标准适用于兖矿国泰化工有限公司所属各高压变配电室。

各单位有关生产领导、专业技术人员和变电运行人员应熟悉本规定并认真执行。

一、标准配置1、高压配电室的门应向外开启，在门旁或门上悬挂“配电重地，闲人免进”及“配电室名称”标示牌。

2、高压柜前后及柜顶均贴有标明高压柜的名称及编号的标示牌。

3、隔离开关应标明编号，并贴在其操作机构的下面。

4、高压柜的各元器件（如：继电保护压板，转换开关，按钮，指示灯等）、小母线、端子排、二次开关（保险）等应标明其名称，必要时标明其用途及操作位置。

5、动力、控制、信号电缆等应悬挂标示牌，标示牌中应注明回路名称、电缆型号、起点和终点。

6、指针表计应标有红色警戒线。

7、高压柜前后地面应铺设绝缘垫，绝缘垫应标有与柜面平行、距柜面800mm、宽度为50mm的红色警戒线。

8、配电室配有1个工具橱，放置1本巡回检查记录本，1本缺陷记录本。

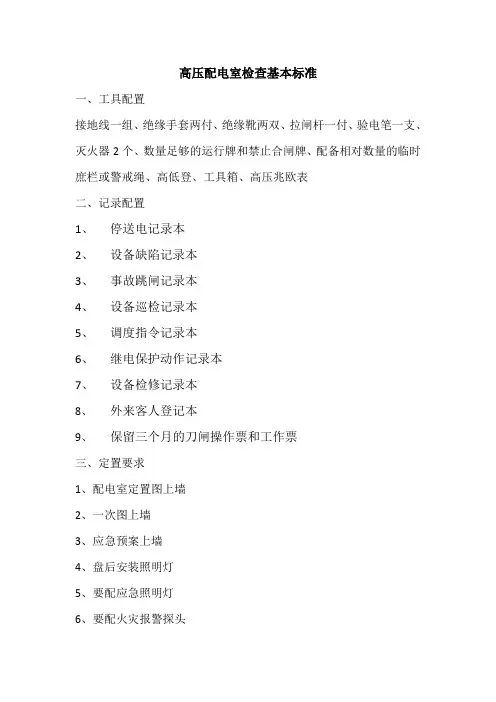

高压配电室检查基本标准
一、工具配置
接地线一组、绝缘手套两付、绝缘靴两双、拉闸杆一付、验电笔一支、灭火器2个、数量足够的运行牌和禁止合闸牌、配备相对数量的临时庶栏或警戒绳、高低登、工具箱、高压兆欧表
二、记录配置
1、停送电记录本
2、设备缺陷记录本
3、事故跳闸记录本
4、设备巡检记录本
5、调度指令记录本
6、继电保护动作记录本
7、设备检修记录本
8、外来客人登记本
9、保留三个月的刀闸操作票和工作票
三、定置要求
1、配电室定置图上墙
2、一次图上墙
3、应急预案上墙
4、盘后安装照明灯
5、要配应急照明灯
6、要配火灾报警探头
7、要配粘鼠板
8、要有逃生门
9、配有通风装置（要求带百叶窗）
高压柜要求
1、柜内照明完好
2、各种指示灯完好
3、配电室封堵完好
4、配电柜双重编号，并且盘前盘后都有
5、地沟口封堵完好
6、直流屏电池要有编号
卫生要求
1、绝缘板完好，且卫生干净
2、配电柜盘面前后不能有积尘（以目测为标准）
3、墙壁粉刷干净。

配电室质量标准化要求(总
1页)
本页仅作为文档封面，使用时可以删除
This document is for reference only-rar21year.March
配电室质量标准化要求
一、值班员必须穿工作服，佩戴上岗证。

上班期间严禁干私活（打毛线，纳鞋垫），不得有脱岗、离岗现象。

二、房内整洁卫生，窗明几净，无杂物、积水和灰尘，管线布置合理，工具排放整齐。

三、防护用具齐全，（绝缘靴、手套、试电笔、接地线、停电牌）并做定期试验合格。

四、灭火器材齐全，放置整齐，数量充足，（2-4个灭火器，以上的灭火砂）
五、照明适度，光线充足，并备有应急灯。

六、有适当的采暖降温设施。

七、带电及转动部分有防护栏和警示牌，接地系统完善，电阻值符合规定。

八、公共财物和牌板妥善保管，不得损坏和丢失，否则按《机电管理制度》严肃处理。

九、房内门口吊挂“非工作人员严禁入内”牌，未经允许不准闲人进入。

严格执行以上制度，否则按规章制度进行严肃处理。

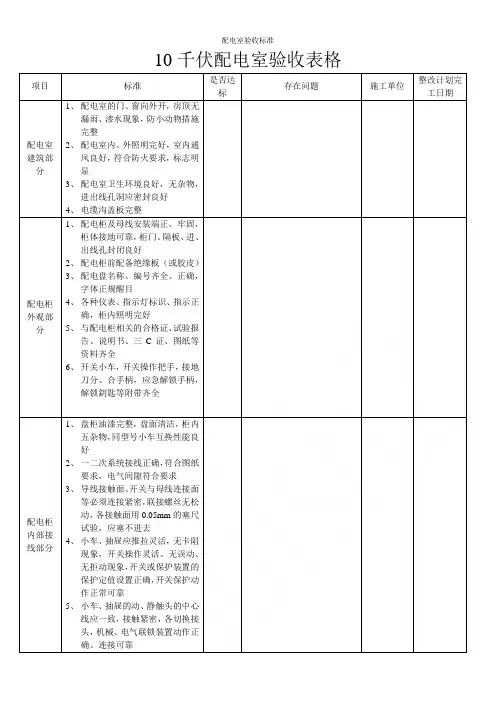

配电室验收规范一、配电室部分1、配电室门、窗向外开，房顶无漏雨、渗水现象。

防小动物措施完整。

2、配电室内、外照明完好，室内通风良好，符合防火要求，标志显明。

3、配电室卫生环境良好，无杂物，进出线孔洞应封堵完好。

二、户外高压设施1、架空线路实现绝缘化，导线接头符合施工要求。

2、630KVA及以上容量，户外应装柱上断路器，防雷、防震设施良好。

3、跌落开关安装合理，相间距离不低于0.5米，并采取有效的灭弧措施。

熔体完整无损伤，与负载相配合，有氧化锌避4、穿墙套管应涂RTV5、直埋电缆走径有明显标志，直埋深度达到规范要求。

三、户内高低压设施1、高压柜及母线安装端正，牢固，柜门及隔板封闭良好。

2、高压柜充油电气设备无渗油、缺油现象。

3、高、低压柜前配备绝缘板。

4、电缆、保护、变压器电气设备，定期试验报告齐全。

5、变压器音响正常、无杂音、渗油、放电现象，油标管指示正常。

6、配电盘名称、编号齐全、正确、字体正规醒目。

7、各种仪表、指示灯、指示正确。

四、管理制度1、值班制度2、交接班制度3、设备巡视检查制度4、电气操作制度5、配电室电气设备负荷检测记录五、安全工具1、有专用工具箱定点存放绝缘工器具。

2、绝缘杆、绝缘手套、绝缘靴、高压验电笔、临时接地线齐全合格。

3、各种表示牌合格。

4、应急灯、消防器材合格。

六、技术管理1、电气一、二次系统接线图正确。

2、供用电合同有效。

3、严格服从电网的命令。

4、用电单位执行电价正确，无混接现象。

5、无准私自增容和转供电现象。

6、备用电源及用户自发电在供电部门备案，并安装合格的双投刀闸。

7、用电单位应配备通讯工具。

七、土建部分1、有无质监备案；2、有无消防备案；3、工程资料是否齐全；4、有无监理单位；5、有无设计质量认证书；6、有无质监验收7、配电房内必须配备干粉灭火器8、配电柜距后墙不小于800CM9、配电柜左、右距墙不小于1.2M,正面距墙不小于1.5M，底座不低于200CM10、工作台必须绝缘11、配电线路必须表明线路用途，配备绝缘胶布，进线必须有成束套管，必须有阻水弯头，出线必须有成束套管。

高压配电房标准化验收主要包括以下方面：
1.配电房建筑部分：门、窗应向外开启，屋顶无漏雨、渗水现象，
地面防尘、防小动物措施完整。

配电室内、外照明完好，通风
良好，符合防火要求，各类标志明显。

配电室卫生环境良好，
无杂物，进出线孔洞应密封良好。

电缆沟盖板完整，沟内无积
水，电缆铺设有序，有绝缘措施。

2.配电柜外观部分：外观检查完好，盘面清洁，内无杂物。

高低
压前后铺设相应的绝缘垫，操作把手、门电柜钥匙齐全。

3.变压器部分：变压器室通风良好，室内清洁，门、窗向外开启。

变压器身和线接地可靠，接点牢固。

变压器进出线或铜排固定
牢固，接点正确、可靠。

变压器件：温度表、呼吸器、瓦斯继
电器等安装齐全，指示或动正常。

压力释放阀要开、通电击无
异常，运行音响正常、无渗油放电现象。

4.操作部分：活动件动作灵活、可靠，锁传动装置动作正确。

通
电操作时操作应灵活、可靠。

5.配电柜内接线部分：盘柜漆完整，盘面清洁，内无杂物。

五防
功能完好（防止带负荷拉合隔离开关、防止误分合断路器、防
止带电挂接地线、防止带地线合闸、防止误入带电间隔）。

6.其他：高低压配电房标识的标准化验收包括但不限于设备名称、
编号、责任人等信息齐全；电缆沟盖板完整，沟内无积水；电
缆排列整齐，高低压电缆在进出口位置都应有明显的标示牌等。

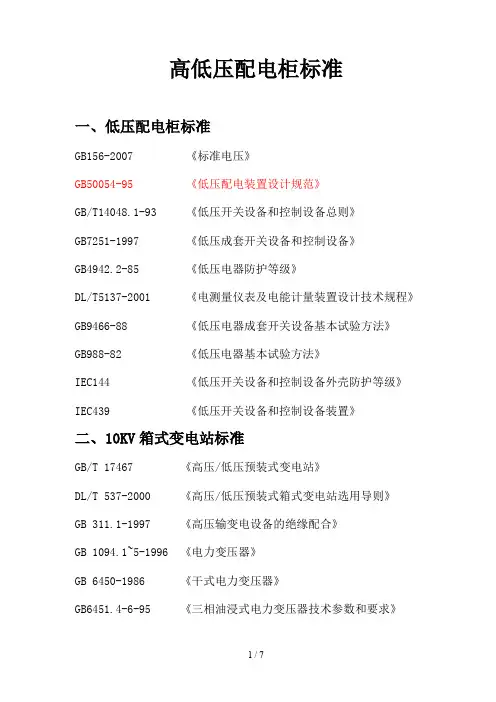

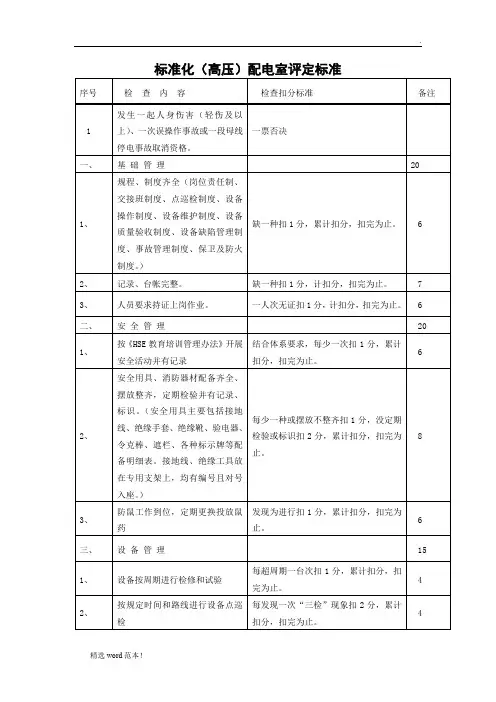

高低压配电柜标准一、低压配电柜标准GB156-2007 《标准电压》GB50054-95 《低压配电装置设计规范》GB/T14048.1-93 《低压开关设备和控制设备总则》GB7251-1997 《低压成套开关设备和控制设备》GB4942.2-85 《低压电器防护等级》DL/T5137-2001 《电测量仪表及电能计量装置设计技术规程》GB9466-88 《低压电器成套开关设备基本试验方法》GB988-82 《低压电器基本试验方法》IEC144 《低压开关设备和控制设备外壳防护等级》IEC439 《低压开关设备和控制设备装置》二、10KV箱式变电站标准GB/T 17467 《高压/低压预装式变电站》DL/T 537-2000 《高压/低压预装式箱式变电站选用导则》GB 311.1-1997 《高压输变电设备的绝缘配合》GB 1094.1~5-1996 《电力变压器》GB 6450-1986 《干式电力变压器》GB6451.4-6-95 《三相油浸式电力变压器技术参数和要求》GB 10237 《电力变压器绝缘水平和绝缘试验，外绝缘的空气间隙》GB/T 1048.1-1989 《固体绝缘材料电气强度的试验方法工频下的试验》GB/T2900.19-1994 《电工术语高压试验技术和绝缘配合》GB/T2900.20-1994 《电工术语高压开关设备》GB 3096-1991 《3~35KV交流金属封闭开关设备》GB4208-1993 《外壳防护等级（IP代码）》GB 7251.1-1997 《低压成套开关设备和控制设备第一部分型式试验和部分型式试验成套设备》GB 7328-1987 《变压器和电抗器的声级测定》GB/T 11022-1999 《高压开关设备和控制设备的共用技术要求》GB/T 14048.1-1993 《低压开关设备和控制设备总则》IEC 354:GB/T 15164-94 《油浸式电力变压器负载导则》IEC 354:GB/T117211-1998 《干式电力变压器负载导则》GB 116926-1997 《交流高压负荷开关-熔断器组合电器》GB/T16934-1997 《电能计量柜》GB/T16935.1-1997 《低压系统内设备的绝缘配合第一部分原理、要求和试验》DL/T 404-1997 《户内交流高压开关柜订货技术条件》DL/T539-1996 《高压开关设备的共用订货技术导则》DL/T 621-1997 《交流电气装置的接地》IEC76-5:1976 《电力变压器第五部分承受短路的能力》IEC446:1987 《额定电压1KV以上38KV以下交流绝对封闭开关设备和控制设备》三、10KV高压开关柜技术标准GB50060-2008 《3-110kv高压配电装置设计规范》GB156-93 标准电压GB311.1 高压输变电设备的绝缘配合GB311.2～GB311.6-83 高电压试验技术GB763-90 交流高压电器在长期工作时的发热GB1408-89 固定绝缘材料工频电气强度的试验方法GB2706-89 交流高压电器动、热稳定试验方法GB2900.1-82 电工名词术语基本名词术语GB3309-89 高压开关设备常温下的机械试验GB3804-90 3～63KV交流高压负荷开关GB7354-87 局部放电测量GB11022-89 高压开关设备通用技术条件SD/T318-89 高压开关柜闭锁装置技术条件DL/T402-91 交流高压断路器订货技术条件DL/T539-93 户内交流高压开关柜和元部件凝露及污秽试验技术条件DL/T593-96 高压开关设备的共用订货技术条件DL/T404-1997 户内交流高压开关柜订货技术条件SDGJ14-86 导体和电器选择设计技术规定GB50060-92 3-110KV高压配电装置设计规范SDJ9-88 电气测量仪表装置设计技术规程DL/T620-1997 交流电气装置的过电压保护和绝缘配合 SD334-89 高压带电显示装置技术条件IEC-298 1kV以上52kV及以下高压交流金属封闭开关设备和控制设备四、35KV高压开关柜技术标准IEC62271 《额定电压1kV以上52kV及以下交流金属封闭开关设备和控制设备》IEC60694 《高压开关设备和控制设备标准的共用条款》GB3906 《3.6kV-40.5 kV交流金属封闭开关设备和控制设备》GB311.1 《高压输变点设备的绝缘配合》GB/T11022 《高压开关设备和控制设备标准的共用技术要求》；DL/T404 《户内交流高压开关柜订货技术条件》序号标准编号标准名称实施日期状态替代标准1 GB50034-2004 建筑照明设计标准2004-12-1 现行工业企业照明设计标准GB50034-922 GB50052-2009 配电系统设计规范附条文说明2010-7-1 现行GB 50052-1995《供配电系统设计规范》3 GB50053-94 10kV及以下变电所设计规范1994-11-1 现行GBJ 53-1983《工业与民用10千伏及以下变电所设计规范》4 GB50054-95 低压配电设计规范1996-6-1 现行GBJ 54-1983《低压配电装置及线路设计规范》5 GB50055-93 通用用电设备配电设计规范1994-3-1 现行GBJ 55-1983《工业与民用通用设备电力装置设计规范》6 GB50056-93 电热设备电力装置设计规范1994-2-1 现行GBJ 56-1983《电热设备电力装置设计规范》7 GB50057-2010 建筑物防雷设计规范2011-10-1 现行GB50057-95《建筑物防雷设计规范（2000年版）》8 GB50058-92 爆炸和火灾危险环境电力装置设计规范1992-12-1 现行GBJ 58-1983《爆炸和火灾危险场所电力装置设计规范》9 GB50059-92 35～110KV变电所设计规范1993-5-1 现行GBJ 59-83《工业与民用35千伏变电所设计规范（试行）》10 GB50060-2008 3-110KV高压配电装置设计规范2009-6-1 现行GB 50060-1992《3～110kV高压配电装置设计规范》11 GB50061-2010 66KV及以下架空电力线路设计规范2010-7-1 现行GB 50061-1997《66kv及以下架空电力线路设计规范》12 GB50062-2008 电力装置的继电保护和自动装置设计规范2009-6-1 现行GB 50062-1992《电力装置的继电保护和自动装置设计规范》13 GBT50063-2008 电力装置的电测量仪表装置设计规范2008-11-1 现行14 GBJ64-1983 工业与民用电力装置的过电压保护设计规范1984-6-1 现行15 GBJ65-1983 工业与民用电力装置的接地设计规范1984-6-1 现行26 GB50171-92 电气装置安装工程盘、柜及二次回路结线施工及验收规范1993-7-1 现行6 / 77 / 7。

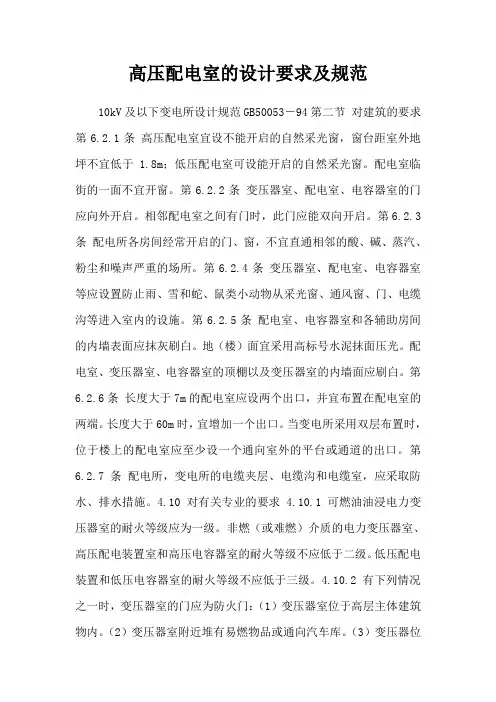

高压配电室的设计要求及规范10kV及以下变电所设计规范GB50053－94第二节对建筑的要求第6.2.1条高压配电室宜设不能开启的自然采光窗，窗台距室外地坪不宜低于 1.8m；低压配电室可设能开启的自然采光窗。

配电室临街的一面不宜开窗。

第6.2.2条变压器室、配电室、电容器室的门应向外开启。

相邻配电室之间有门时，此门应能双向开启。

第6.2.3条配电所各房间经常开启的门、窗，不宜直通相邻的酸、碱、蒸汽、粉尘和噪声严重的场所。

第6.2.4条变压器室、配电室、电容器室等应设置防止雨、雪和蛇、鼠类小动物从采光窗、通风窗、门、电缆沟等进入室内的设施。

第6.2.5条配电室、电容器室和各辅助房间的内墙表面应抹灰刷白。

地（楼）面宜采用高标号水泥抹面压光。

配电室、变压器室、电容器室的顶棚以及变压器室的内墙面应刷白。

第6.2.6条长度大于7m的配电室应设两个出口，并宜布置在配电室的两端。

长度大于60m时，宜增加一个出口。

当变电所采用双层布置时，位于楼上的配电室应至少设一个通向室外的平台或通道的出口。

第6.2.7条配电所，变电所的电缆夹层、电缆沟和电缆室，应采取防水、排水措施。

4.10 对有关专业的要求 4.10.1 可燃油油浸电力变压器室的耐火等级应为一级。

非燃（或难燃）介质的电力变压器室、高压配电装置室和高压电容器室的耐火等级不应低于二级。

低压配电装置和低压电容器室的耐火等级不应低于三级。

4.10.2 有下列情况之一时，变压器室的门应为防火门：（1）变压器室位于高层主体建筑物内。

（2）变压器室附近堆有易燃物品或通向汽车库。

（3）变压器位于建筑物的二层或更高层。

（4）变压器位于地下室或下面有地下室。

（5）变压器室通向配电装置室的门。

（6）变压器室之间的门。

4.10.3 变压器室的通风窗，应采用非燃烧材料。

4.10.4 配电装置室及变压器室门的宽度宜按最大不可拆卸部件宽度加0.30m，高度宜按不可拆卸部件最大高度加0.30m。

高低压配电房验收标准高低压配电房是供电系统中的一个重要组成部分，其建设和验收标准直接关系到供电系统的安全稳定运行。

为了确保高低压配电房的建设和验收工作能够符合相关标准和要求，我们制定了以下验收标准，以便对配电房进行全面的检查和评估。

一、外观验收。

1. 配电房建筑结构是否符合相关规范，包括房屋结构、防火墙、通风设施等；2. 配电房周围是否存在安全隐患，如杂物堆放、易燃易爆物品等；3. 配电房门窗是否完好，是否存在漏水、漏风等情况；4. 配电房内外是否存在明显的腐蚀、漏水、裂缝等现象。

二、电气设备验收。

1. 配电设备是否符合国家标准，包括变压器、开关设备、电缆线路等；2. 配电设备的安装是否符合相关要求，包括接地、绝缘、线缆敷设等；3. 配电设备的运行状态是否正常，是否存在过载、短路等情况；4. 配电设备的温度、噪音、振动等情况是否在允许范围内。

三、安全防护验收。

1. 配电房是否设置了必要的安全警示标识，包括高压警示、禁止通行等；2. 配电房是否安装了必要的安全防护设施，如防火墙、防爆设备等；3. 配电房内是否存在安全隐患，如漏电、绝缘不良等；4. 配电房是否配备了必要的消防器材，并进行了定期检查和维护。

四、环境卫生验收。

1. 配电房内外环境是否清洁整洁，是否存在垃圾、杂物等；2. 配电房周围是否存在污水、污泥等环境污染情况；3. 配电房内是否存在有毒有害气体、粉尘等情况；4. 配电房的通风设施是否正常运行，是否存在异味、缺氧等情况。

五、验收记录和报告。

1. 对配电房的验收工作应当进行详细记录，包括验收时间、验收人员、验收内容等；2. 验收报告应当真实客观，对发现的问题进行准确描述，并提出整改意见；3. 验收报告应当及时上报相关部门，并按照相关程序进行归档保存。

以上就是高低压配电房验收标准的主要内容，希望各位在进行验收工作时能够严格按照以上标准进行，确保配电房的安全运行和可靠性。

同时，也希望各位在平时的配电房管理中能够加强对配电设备的日常检查和维护，及时发现问题并进行处理，确保供电系统的安全稳定运行。
