关于刀闸控制节点的接法

刀开关、刀熔开关的安装（1）刀开关安装时，其型号规格、位置应符合产品图纸要求，应使刀开关B相中心对齐操作手柄中心线，刀开关底板与安装梁之间应加衬纸垫。

（2）刀开关应垂直安装在控制柜框架上，并要使夹座位于上方。

如夹座位于下方，则在刀开关打开的时候，若支座松动，闸刀在自重作用下向下掉落而误动作，会造成严重事故。

（3）中央正面杠杆操作式单投开关的安装位置为静触头在上方，当拉开手柄后，应保证动触头不带电。

开关合闸后要达到定位点。

（4）电源侧进线应接在进线端，即固定触头接线端；负荷侧出线应接在出线端，即可动触头接线端。

（5）中央杠杆操作机构式双投刀开关的安装，应使操作手柄向上合闸时，动触头与上静触头闭合。

（6）中央正面杠杆操作式单投刀开关用于动力箱时应改制门形架。

改制的方法是：将门形架按规定尺寸锯短，用锉刀将截口锉成圆角后钻孔，并及时在截口与圆孔内涂漆，待漆干后套上塑料套，将门形架换到与动触头打开方向同向的一侧，依原样装配好。

（7）刀开关装好后应分合数次，观察其三相同步性，如三相同步性能不好，则应予以调整。

① 三相不同步性的测试方法：把刀开关按规定位置安装好，先缓缓推闸，待有某一相的动触头与静触头刚好接触时，记下相序，然后继续缓缓推闸，待又一相动触头与静触头刚好接触时，在第一接触的某相的动触头上用铅笔画痕，接着继续缓缓推闸，当最后一相动静触头接触时，在第一接触和第二接触的动触头上用铅笔画痕，此时测量第一接触的第一道画痕与刀口边沿的距离、第一道画痕与第二道画痕之间的距离以及第二接触的画痕与刀口边沿的距离，这三个数值均不得大于3mm。

拉闸时与上述情形相仿，可类比出拉闸时的三相不同步性，三个数值也不得大于3mm。

② 刀开关不同步的调整位置：•动触头刀片与刀片架的连接螺钉；•刀片架与芯轴、芯轴与门形架的配合。

（8）刀熔开关在安装时应先卸下熔芯，将底座安装在支架上，连接好操作手柄，再装上熔芯，进行调整，使其三相同步，合闸后达到定位点，调整方法与刀开关相同。

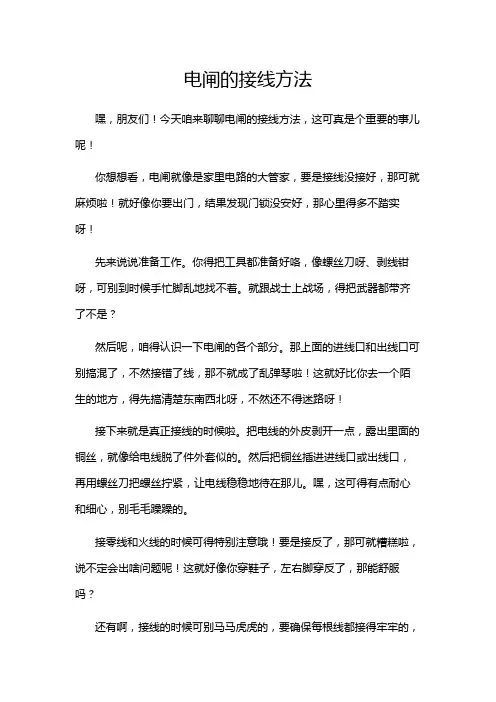

电闸的接线方法嘿，朋友们！今天咱来聊聊电闸的接线方法，这可真是个重要的事儿呢！你想想看，电闸就像是家里电路的大管家，要是接线没接好，那可就麻烦啦！就好像你要出门，结果发现门锁没安好，那心里得多不踏实呀！先来说说准备工作。

你得把工具都准备好咯，像螺丝刀呀、剥线钳呀，可别到时候手忙脚乱地找不着。

就跟战士上战场，得把武器都带齐了不是？然后呢，咱得认识一下电闸的各个部分。

那上面的进线口和出线口可别搞混了，不然接错了线，那不就成了乱弹琴啦！这就好比你去一个陌生的地方，得先搞清楚东南西北呀，不然还不得迷路呀！接下来就是真正接线的时候啦。

把电线的外皮剥开一点，露出里面的铜丝，就像给电线脱了件外套似的。

然后把铜丝插进进线口或出线口，再用螺丝刀把螺丝拧紧，让电线稳稳地待在那儿。

嘿，这可得有点耐心和细心，别毛毛躁躁的。

接零线和火线的时候可得特别注意哦！要是接反了，那可就糟糕啦，说不定会出啥问题呢！这就好像你穿鞋子，左右脚穿反了，那能舒服吗？还有啊，接线的时候可别马马虎虎的，要确保每根线都接得牢牢的，别松松垮垮的。

就跟盖房子似的，根基得打稳了，不然一阵风刮来不就倒啦？接完线后，可别急着就合上电闸。

先检查检查，看看有没有接错的地方，有没有漏接的线。

这就像是考试完了要检查一遍试卷一样，可不能粗心大意哟！哎呀，说了这么多，其实电闸的接线方法也不难嘛，只要咱认真对待，肯定能接好的呀！大家可别害怕，大胆去尝试，你会发现自己也能成为一个小小的“电工大师”呢！总之呢，电闸接线这事儿，咱得重视起来，别不当回事儿。

把这个大管家给安顿好了，咱家里的电路才能稳稳当当的，咱才能放心地用电呀！大家说是不是这个理儿呀！。

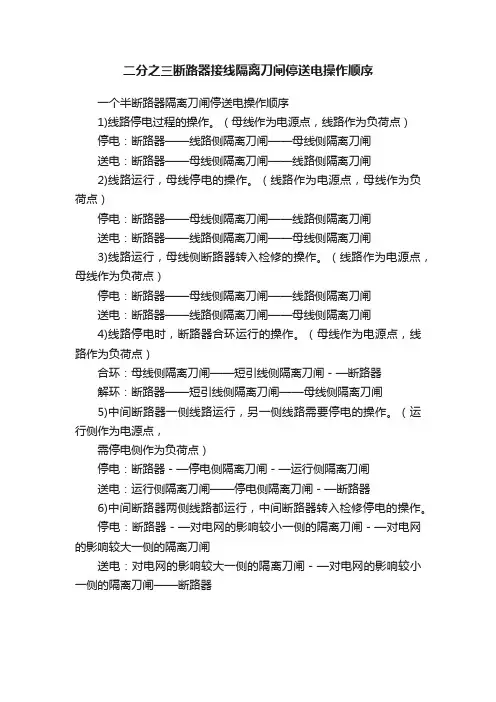

二分之三断路器接线隔离刀闸停送电操作顺序
一个半断路器隔离刀闸停送电操作顺序
1)线路停电过程的操作。

（母线作为电源点，线路作为负荷点）
停电：断路器——线路侧隔离刀闸——母线侧隔离刀闸
送电：断路器——母线侧隔离刀闸——线路侧隔离刀闸
2)线路运行，母线停电的操作。

（线路作为电源点，母线作为负荷点）
停电：断路器——母线侧隔离刀闸——线路侧隔离刀闸
送电：断路器——线路侧隔离刀闸——母线侧隔离刀闸
3)线路运行，母线侧断路器转入检修的操作。

（线路作为电源点，母线作为负荷点）
停电：断路器——母线侧隔离刀闸——线路侧隔离刀闸
送电：断路器——线路侧隔离刀闸——母线侧隔离刀闸
4)线路停电时，断路器合环运行的操作。

（母线作为电源点，线路作为负荷点）
合环：母线侧隔离刀闸——短引线侧隔离刀闸－—断路器
解环：断路器——短引线侧隔离刀闸——母线侧隔离刀闸
5)中间断路器一侧线路运行，另一侧线路需要停电的操作。

（运行侧作为电源点，
需停电侧作为负荷点）
停电：断路器－—停电侧隔离刀闸－—运行侧隔离刀闸
送电：运行侧隔离刀闸——停电侧隔离刀闸－—断路器
6)中间断路器两侧线路都运行，中间断路器转入检修停电的操作。

停电：断路器－—对电网的影响较小一侧的隔离刀闸－—对电网的影响较大一侧的隔离刀闸
送电：对电网的影响较大一侧的隔离刀闸－—对电网的影响较小一侧的隔离刀闸——断路器。

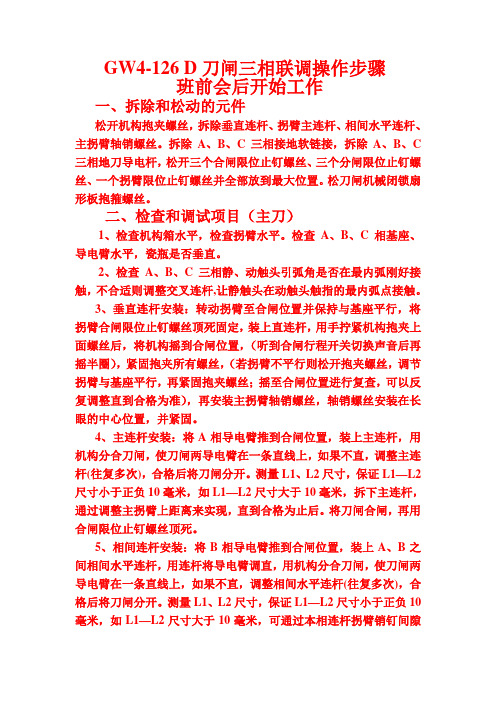

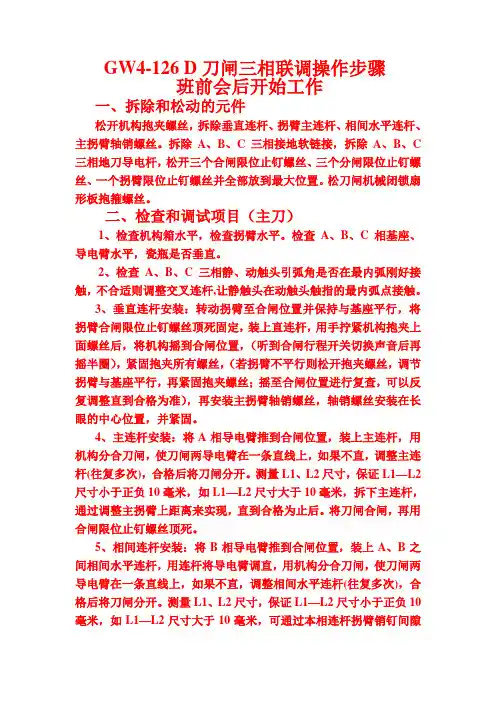

GW4-126 D刀闸三相联调操作步骤班前会后开始工作一、拆除和松动的元件松开机构抱夹螺丝，拆除垂直连杆、拐臂主连杆、相间水平连杆、主拐臂轴销螺丝。

拆除A、B、C三相接地软链接，拆除A、B、C 三相地刀导电杆，松开三个合闸限位止钉螺丝、三个分闸限位止钉螺丝、一个拐臂限位止钉螺丝并全部放到最大位置。

松刀闸机械闭锁扇形板抱箍螺丝。

二、检查和调试项目（主刀）1、检查机构箱水平，检查拐臂水平。

检查A、B、C相基座、导电臂水平，瓷瓶是否垂直。

2、检查A、B、C三相静、动触头引弧角是否在最内弧刚好接触，不合适则调整交叉连杆,让静触头在动触头触指的最内弧点接触。

3、垂直连杆安装：转动拐臂至合闸位置并保持与基座平行，将拐臂合闸限位止钉螺丝顶死固定，装上直连杆，用手拧紧机构抱夹上面螺丝后，将机构摇到合闸位置，（听到合闸行程开关切换声音后再摇半圈），紧固抱夹所有螺丝，（若拐臂不平行则松开抱夹螺丝，调节拐臂与基座平行，再紧固抱夹螺丝；摇至合闸位置进行复查，可以反复调整直到合格为准），再安装主拐臂轴销螺丝，轴销螺丝安装在长眼的中心位置，并紧固。

4、主连杆安装：将A相导电臂推到合闸位置，装上主连杆，用机构分合刀闸，使刀闸两导电臂在一条直线上，如果不直，调整主连杆(往复多次)，合格后将刀闸分开。

测量L1、L2尺寸，保证L1—L2尺寸小于正负10毫米，如L1—L2尺寸大于10毫米，拆下主连杆，通过调整主拐臂上距离来实现，直到合格为止后。

将刀闸合闸，再用合闸限位止钉螺丝顶死。

5、相间连杆安装：将B相导电臂推到合闸位置，装上A、B之间相间水平连杆，用连杆将导电臂调直，用机构分合刀闸，使刀闸两导电臂在一条直线上，如果不直，调整相间水平连杆(往复多次)，合格后将刀闸分开。

测量L1、L2尺寸，保证L1—L2尺寸小于正负10毫米，如L1—L2尺寸大于10毫米，可通过本相连杆拐臂销钉间隙来调整，合格后将刀闸合闸。

6、C相可重复B相操作步骤。

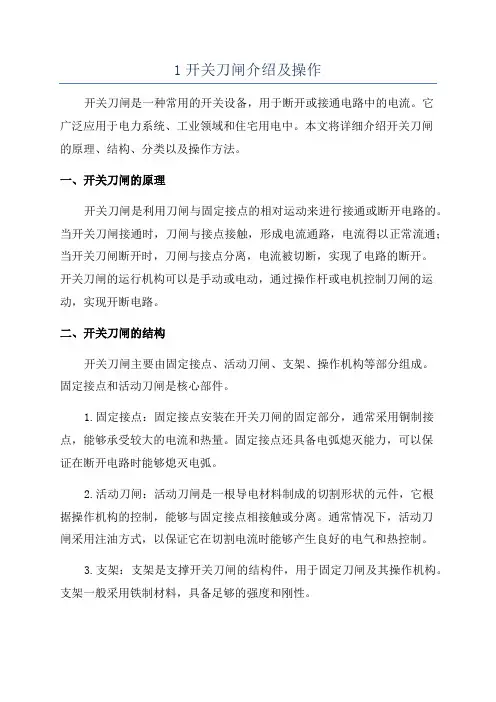

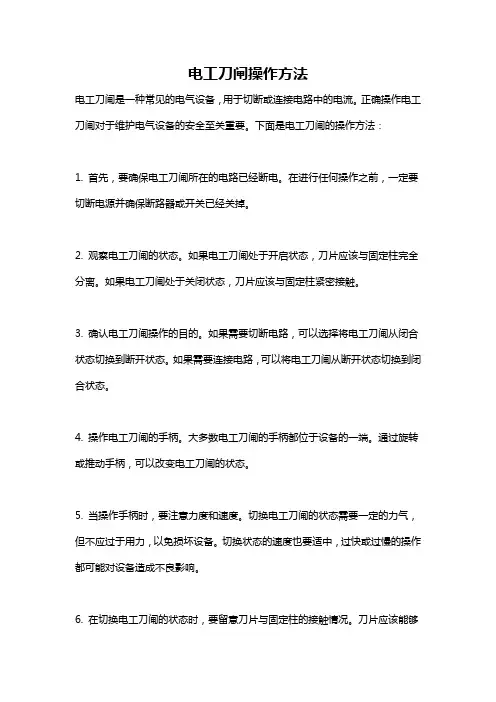

1开关刀闸介绍及操作开关刀闸是一种常用的开关设备，用于断开或接通电路中的电流。

它广泛应用于电力系统、工业领域和住宅用电中。

本文将详细介绍开关刀闸的原理、结构、分类以及操作方法。

一、开关刀闸的原理开关刀闸是利用刀闸与固定接点的相对运动来进行接通或断开电路的。

当开关刀闸接通时，刀闸与接点接触，形成电流通路，电流得以正常流通；当开关刀闸断开时，刀闸与接点分离，电流被切断，实现了电路的断开。

开关刀闸的运行机构可以是手动或电动，通过操作杆或电机控制刀闸的运动，实现开断电路。

二、开关刀闸的结构开关刀闸主要由固定接点、活动刀闸、支架、操作机构等部分组成。

固定接点和活动刀闸是核心部件。

1.固定接点：固定接点安装在开关刀闸的固定部分，通常采用铜制接点，能够承受较大的电流和热量。

固定接点还具备电弧熄灭能力，可以保证在断开电路时能够熄灭电弧。

2.活动刀闸：活动刀闸是一根导电材料制成的切割形状的元件，它根据操作机构的控制，能够与固定接点相接触或分离。

通常情况下，活动刀闸采用注油方式，以保证它在切割电流时能够产生良好的电气和热控制。

3.支架：支架是支撑开关刀闸的结构件，用于固定刀闸及其操作机构。

支架一般采用铁制材料，具备足够的强度和刚性。

4.操作机构：操作机构是控制开关刀闸运动的部分，可以是人工操作的杆、手柄，也可以是电动机械，通过电机驱动进行自动开断操作。

操作机构具备电流互锁、位置指示、手动操作等功能。

三、开关刀闸的分类根据结构和功能的不同，开关刀闸可以分为手动式和电动式两种主要类型。

1.手动式开关刀闸：手动式开关刀闸需要人工操作来实现开断电路。

操作者用力推动或拖动刀闸，控制开断电路。

手动式开关刀闸通常用于低电压电路中，操作简单、可靠。

2.电动式开关刀闸：电动式开关刀闸通过电动机械或驱动机构来控制刀闸的运动。

电动开关刀闸可以利用遥控方式，实现对开关的开断操作，提高了操作的便捷性和安全性。

电动式开关刀闸一般用于高电压电路和大功率负载系统中。

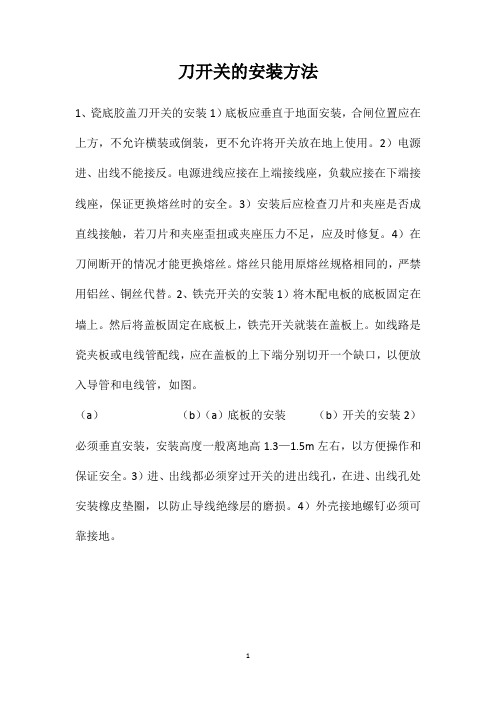

刀开关的安装方法
1、瓷底胶盖刀开关的安装1）底板应垂直于地面安装，合闸位置应在上方，不允许横装或倒装，更不允许将开关放在地上使用。

2）电源进、出线不能接反。

电源进线应接在上端接线座，负载应接在下端接线座，保证更换熔丝时的安全。

3）安装后应检查刀片和夹座是否成直线接触，若刀片和夹座歪扭或夹座压力不足，应及时修复。

4）在刀闸断开的情况才能更换熔丝。

熔丝只能用原熔丝规格相同的，严禁用铝丝、铜丝代替。

2、铁壳开关的安装1）将木配电板的底板固定在墙上。

然后将盖板固定在底板上，铁壳开关就装在盖板上。

如线路是瓷夹板或电线管配线，应在盖板的上下端分别切开一个缺口，以便放入导管和电线管，如图。

（a）（b）（a）底板的安装（b）开关的安装2）必须垂直安装，安装高度一般离地高1.3—1.5m左右，以方便操作和保证安全。

3）进、出线都必须穿过开关的进出线孔，在进、出线孔处安装橡皮垫圈，以防止导线绝缘层的磨损。

4）外壳接地螺钉必须可靠接地。

1。

行程开关的接线方法行程开关是一种用于控制电路中电器设备启停的重要电气元件，它在工业自动化控制系统中起着至关重要的作用。

在实际的工程应用中，正确的接线方法对于保证设备的正常运行和延长设备的使用寿命至关重要。

本文将介绍行程开关的接线方法，希望能够对大家有所帮助。

首先，我们需要了解行程开关的基本结构。

行程开关通常由触点、操作杆、外壳和接线端子等部分组成。

在接线时，我们需要根据具体的接线要求来连接触点和外部电路。

接下来，我们将介绍几种常见的行程开关接线方法。

首先是单刀双掷行程开关的接线方法。

单刀双掷行程开关有三个接线端子，分别标记为COM、NO和NC。

COM代表公共端子，NO代表常开端子，NC代表常闭端子。

在接线时，我们需要根据具体的电路要求来连接这三个端子。

通常情况下，我们可以将COM端子连接到电源正极，将NO端子连接到负载的输入端，将NC端子连接到负载的输出端。

这样，在行程开关操作杆处于不同位置时，就可以实现负载的启停控制。

其次是双刀双掷行程开关的接线方法。

双刀双掷行程开关有六个接线端子，分别标记为COM1、NO1、NC1、COM2、NO2和NC2。

在接线时，我们需要根据具体的电路要求来连接这六个端子。

通常情况下，我们可以将COM1和COM2连接到电源正极，将NO1和NO2连接到负载的输入端，将NC1和NC2连接到负载的输出端。

这样，在行程开关操作杆处于不同位置时，就可以实现负载的双向启停控制。

最后是多档位行程开关的接线方法。

多档位行程开关通常用于控制多个负载的启停和切换。

在接线时，我们需要根据具体的电路要求来连接各个档位的接线端子。

通常情况下，我们可以将不同档位的接线端子连接到不同负载的输入端和输出端。

这样，在行程开关操作杆处于不同档位时，就可以实现多个负载的启停和切换控制。

总的来说，行程开关的接线方法需要根据具体的电路要求来进行连接。

在接线时，我们需要仔细阅读行程开关的接线图和说明书，确保按照正确的方法进行接线。

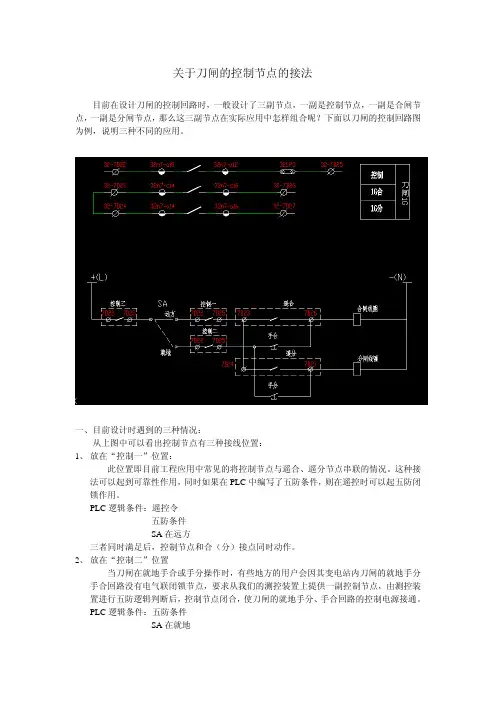

关于刀闸的控制节点的接法目前在设计刀闸的控制回路时，一般设计了三副节点，一副是控制节点，一副是合闸节点，一副是分闸节点，那么这三副节点在实际应用中怎样组合呢？下面以刀闸的控制回路图为例，说明三种不同的应用。

一、目前设计时遇到的三种情况：从上图中可以看出控制节点有三种接线位置：1、放在“控制一”位置：此位置即目前工程应用中常见的将控制节点与遥合、遥分节点串联的情况。

这种接法可以起到可靠性作用，同时如果在PLC中编写了五防条件，则在遥控时可以起五防闭锁作用。

PLC逻辑条件：遥控令五防条件SA在远方三者同时满足后，控制节点和合（分）接点同时动作。

2、放在“控制二”位置当刀闸在就地手合或手分操作时，有些地方的用户会因其变电站内刀闸的就地手分手合回路没有电气联闭锁节点，要求从我们的测控装置上提供一副控制节点，由测控装置进行五防逻辑判断后，控制节点闭合，使刀闸的就地手分、手合回路的控制电源接通。

PLC逻辑条件：五防条件SA在就地两者同时满足时，控制节点闭合。

对于遥控来说，控制电源始终接通，遥分、遥合均为单副节点3、放在“控制三”位置若控制节点放在控制三的位置，则即可以兼容控制一的可靠性作用、遥控时的五防闭锁作用，又可以兼容在就地手分、手合时，起电气联闭锁节点的作用，控制就地操作时的控制电源是否接通。

具体在PLC逻辑中这样实现：1）遥控部分的PLC逻辑：遥控令五防条件SA在远方三个条件同时满足后，控制节点和合（分）接点同时动作。

2）就地部分的PLC逻辑：五防条件SA在就地两个条件同时满足后，控制节点接通。

在正常运行时，SA在远方，五防条件满足。

但是，因为没有遥控操作，PLC逻辑条件不满足，所以控制节点是不动作的。

刀闸的控制回路处于不带电状态，有效地防止了刀闸控制回路的异常情况。

在遥控时，因需要两副节点同时动作，又能很好的起到可靠性作用。

在特殊情况下，需要就地手分、手合时，SA在就地，满足五防条件后，将控制节点闭合，控制电源接通，完成手分、手合。

道闸不会接线怎么办?一、道闸电控接口现场只需对菲尼端子进行简单接线，其它端口都是标准接插件，出厂时已插好。

二.整机接线图VDOv~? r1JMO^*SKO fl 丿■ (■;w-4*W(^J<Er三嚴檢6L开瓷唳按HJF.Xua射乔FrRLX2r»\GND/ HB/ ^to? ：VDD AOp~3］訂血：w 1VD7I茁一处TP JTz>电机114JSDZ0208. 03.01舉吟声附色平—一M JS LWi I ' L .PD3SfT^制显連厦刚叭rot 呎!■.籾Lp«t!i 粒p»»tzr/K <ppiPLL^rrPH同4 r-时Fi*PLS Jin •：■匀咿％I TV，、■^卫=弟乂'卧托c\乍于常人,* 二芋总吉闸i “WF八y £ • * 如• ,VDHTJVi_________叫Vn:; 电或血“电丁八話肥I巧餐柚es；. ft i-i j：'、.WP "細氓\ VDtX-12S?QO、7J OF⑺、Ifm,\ €W1X NS «L Wt\ i T«A)—三.红外接法1 迫闸陵按英取悻極豈矣垠肪碑保护.良过|口：吩坚址吨他慝醤.FUIUXIL奋虫号助二町卄椁宙比内櫥什切片外悟病jsaru m追阿盯按戟；<J O —1红外接收端红外输出1即高电平接沱丁i ' ft，临殆册忙矣牢加也钟传横曙.孫找打丈呦■下:道闸LSJ 二亠 = k = a O S A红外接收端红竹输岀干按点接法四.对开道闸接法1）蔡虢険用二联捲钮的对幵迪俶建僵曲, --- 应・tKr任］2K ^K S 腮 闸 呂一 道£輪耿 左床香 呂1-闸道-二/77i^-.^s2_•-氷張％ 闸 亘道0虽二」N:7=一7二二-|3㉚鲁嚼&好O O O O*O< OO O O OK «E昌41■床X 玄話m —O士』-§^Q一产M-.f 2）系境便用两联按钮的对幵道闸按线旳: 严Z 二s ^E-4DU0-二宗JEW 左 9电就灵车场却划粒。

升压站500KV刀闸电气原理接线图
1.刀闸有两种操动机构，双刀（主刀闸与地刀）操动机构CD212
和单刀操动机构CD101。

双刀（主刀闸与地刀）操动机构CD212刀闸和地刀之间有机械锁。

操作分相，三相各由一个操动机构带。

但是三相有一相为主极（B相）另两相为从极，“就地/远方”切换手把在主极柜内。

2.动作电源为380V交流，控制电源为220V交流。

3.箱内有220V交流电加热，由小空开带。

4.就地箱内有“就地/远方”切换手把。

5.各刀闸驱动电机由空开供电，接触器调正反向。

即与正反转
电动机相同。

只是空开后接一个“缺相错相检查继电器”用来检查电源相序及电压。

该继电器常开串在电动机启动回路中。

电动机启动回路中还串一电动操作闭锁开关常闭接点，此接点在机械控制杆插入时断开，实现手动、电动互锁。

6.就地手动操作需要解除一电磁锁，按下电磁锁释放按钮，电
磁锁即带电，刀闸或者地刀可以手动操作。
