开关及刀闸控制及信号回路教案

断路器及隔离开关控制回路一、控制方式及控制设备1.断路器控制方式按照控制断路器数量不同，可分为一对一控制和一对N控制。

前者指利用一个控制开关控制一台断路器；后者指利用一个控制开关选择控制多台断路器。

按照操作电源不同，可分为强电控制和弱点控制。

前者指操作电压为220V 或llOV；后者指操作电压为48V及以下。

按照控制地点不同，可分为就地控制和远方控制。

前者指控制开关或按钮安装在断路器的开关柜，操作人员就地手动操作；后者指控制开关或按钮安装在距离断路器几十米至几百米的主控室的控制屏(台)上，操作命令通过电缆送至断路器的操作机构，或者控制开关或按钮安装在远方调度室，操作命令通过远动通信设备送至断路器的操作机构。

2．隔离开关控制方式隔离开关控制方式分为就地控制和远方控制两种。

通常llOkV及以下的隔离开关采用就地控制；220kV及以上的隔离开关采用就地控制或者远方控制。

3．控制设备断路器和隔离开关的控制设备包括控制开关、控制按钮和微机测控装置。

控制开关和控制按钮由操作人员直接手动操作，发出合闸、分闸脉冲，使断路器或隔离开关合闸、分闸。

微机测控装置接收远方合闸、分闸命令，自动启动出口继电器，对断路器发出合闸、分闸脉冲，使其合闸、分闸。

二、断路器控制回路断路器分为油断路器、真空断路器、SF断路器、压缩空气断路器等。

61．断路器操动机构断路器操动机构指，断路器自身附带的跳、合闸传动装置，用于使断路器跳闸、合闸或维持合闸状态，因此包括跳闸机构、合闸机构、维持机构。

主要类型包括电磁操动机构(CD)、弹簧储能操动机构(CT)、液压操动机构(CY)、空气操动机构(CQ)等。

不同操动机构的动力来源不同，其中电磁操动机构的合闸线圈需要电流很大，不能通过控制开关和继电器触点直接接通合闸线圈回路，需要中间合闸接触器；弹簧储能操动机构、液压操动机构和空气操动机构的合闸线圈需要电流不大，可以通过控制开关和继电器触点直接接通合闸线圈回路。

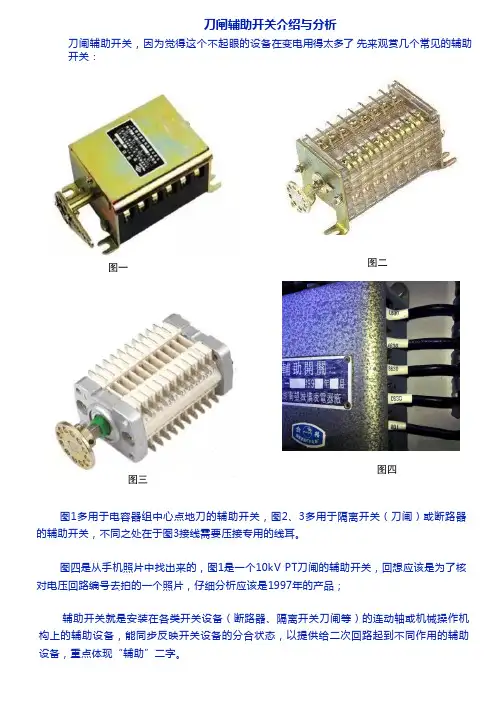

刀闸辅助开关介绍与分析刀闸辅助开关，因为觉得这个不起眼的设备在变电用得太多了先来观赏几个常见的辅助开关：图1多用于电容器组中心点地刀的辅助开关，图2、3多用于隔离开关（刀闸）或断路器的辅助开关，不同之处在于图3接线需要压接专用的线耳。

图四是从手机照片中找出来的，图1是一个10kV PT刀闸的辅助开关，回想应该是为了核对电压回路编号去拍的一个照片，仔细分析应该是1997年的产品；图一图二图三图四辅助开关就是安装在各类开关设备（断路器、隔离开关刀闸等）的连动轴或机械操作机构上的辅助设备，能同步反映开关设备的分合状态，以提供给二次回路起到不同作用的辅助设备，重点体现“辅助”二字。

辅助开关就是同步反映开关设备分合状态的辅助设备，而对应的辅助接点有两种类型，我们在断路器控制回路的时候也曾经说过，对于隔离开关（以下统称刀闸）其实也是一样的：1. 常开辅助接点：刀闸在分闸位置时是断开的辅助接点（合位时闭合，也有称之为动合触点）2. 常闭辅助接点：刀闸在分闸位置时是闭合的辅助接点（合位时断开，也有称这为动断触点）对于常开接点还是很好理解的，随刀闸的分合而断开或者接通，而电气回路的通断对于逻辑判断或数字化就是1或者0，那么当需要知道刀闸有分闸位置的时候就需要常闭接点了，所以我想常闭接点就是这么应运而生的吧。

了解了刀闸的常开常闭接点，就来看看这些辅助接点都用于什么回路和什么设备。

1. 后台监控刀闸位置信号回路2.保护（测量）母线电压切换回路3.计量母线电压切换回路4.母差保护刀闸位置开入回路5.刀闸操作闭锁回路6.断路器近控闭锁回路据不完全统计共以上6类刀闸辅助接点相关回路，所涉及继保、自动化、运行、检修、计量等专业，一、母差保护刀闸位置开入回路对于双母线主接线方式的母差保护，需要通过计算某一母线上所有运行设备的电流向量和来判断母线上是否有故障，那么我们就把各间隔的母线刀闸常开接点引入母差保护，母差保护通过刀闸的常开接点的通断情况自适应各间隔的运行方式。

WFBX系列防误系统线路验电原理一、利用电锁进行验电的方案一验电锁是用于线路侧"合地刀"或"挂临时接地线",检测线路是否带电的五防锁具。

实施线路检测方案如下:一次接线图五防锁工作原理图当线路有电压时,PT有输出(100V)，电压继电器励磁,常闭节点打开,当电脑钥匙插入验电锁进行验电时, 即使验电锁中常开节点导通（由电脑钥匙控制），外部也形成不了回路，无电流通过电脑钥匙,则认为线路有电，电脑钥匙将给出线路有电提示，阻止进行下一步合地刀或挂临时接地线操作。

当线路无电压时,PT无输出,电压继电器失磁,常闭节点复归，若此时电脑钥匙插入验电锁验电, 验电锁中常开节点导通（由电脑钥匙控制），由于外部有220V电源接入（AC、DC都可），形成回路,使电脑钥匙检测到有电流流过，则认为线路无电压，允许合地刀或挂临时接地线操作。

本方案也称有源负验电，系统二次设计时要为本方案提供电压继电器和外部220V电源。

本方案的优点是利用了现有电压互感器提供的节点,缺点是线路PT仅对单相检测,其它两相无法确认是否带电!二、利用电锁进行验电的方案二使用上海海灵动力工程研究所的“GSW高压带电显示闭锁装置”，与微机五防装置配合完成线路侧合地刀或挂临时接地线时验电操作。

“GSW高压带电显示闭锁装置”由三相传感器、显示器、防雨箱几部分组成，同时提供线路侧验电接点,是一套独立的装置，微机五防装置在此接点串入验电锁。

这种装置的工作原理为:传感器接收到高压带电体电场信号,经显示器内部处理后,以发光二极管闪光的形式提示相应带电体的带电状况,并输出闭锁节点信号(常开或常闭)，供微机五防装置使用。

闭锁节点解锁的条件是:三相均不带电,传感器接触正常,这时绿色“操作允许”灯亮,节点闭合，此时电脑钥匙插入验电锁,将形成回路,使电脑钥匙检测到有电流，表明线路无电压。

采用该方案可靠性高，能检测三相带电情况，缺点是：必须独立安装，价格较高。

CA车床电气控制线路教案CA车床是一种常见的数控机床，其电气控制线路是整个机床的核心部分。

掌握CA车床电气控制线路是操作和维护机床的基础，下面我们将介绍一份电气控制线路的教案。

一、电气控制线路的基本原理1.电气控制线路是CA车床的核心部分，负责控制机床的运行和功能。

2.电气控制线路主要包括电源线路、控制线路、接地线路等。

3.电气控制线路的设计需要考虑机床的实际工作需求和安全性。

二、电气控制线路的组成1.主电源线路：包括主电源开关、主控电源输入端子、主控电源接地端子等。

2.控制线路：包括运动控制线路、信号控制线路、驱动控制线路等。

3.机床接地线路：用于保护机床和操作人员的安全。

4.外部控制线路：用于外部设备和机床的连接。

三、电气控制线路的基本操作1.启动电源：打开主电源开关，检查主控电源输入端子和接地端子是否连接正常。

2.运动控制：通过控制面板或外部设备，控制机床的转速、进给速度等参数。

3.故障排查：当机床出现故障时，需要检查电气控制线路是否正常。

四、电气控制线路的维护和保养1.定期清洁：定期清洁电气控制线路，防止灰尘和杂物堵塞线路。

2.定期检查：定期检查电气控制线路，确保连接端子牢固，无松动。

3.定期更换：定期更换老化和损坏的电气元件，保证机床的正常运行。

五、电气控制线路的安全操作1.操作人员必须经过培训，掌握机床的操作规程和安全注意事项。

2.操作时要佩戴防护手套、护目镜等个人防护用品，确保安全操作。

3.禁止在机床运行时触碰电路元件，避免触电危险。

六、电气控制线路的故障处理1.机床无法启动：检查主电源线路、控制线路是否正常连接，排除线路故障。

2.机床运行异常：检查电气元件是否老化或损坏，及时更换。

3.其他故障：根据实际情况进行故障排查，确保机床运行正常。

第一章继电保护工作基本知识第一节电流互感器电流互感器（CT）是电力系统中很重要的电力元件，作用是将一次高压侧的大电流通过交变磁通转变为二次电流供给保护、测量、录波、计度等使用，本局所用电流互感器二次额定电流均为5A，也就是铭牌上标注为100/5，200/5等，表示一次侧如果有100A或者200A 电流，转换到二次侧电流就是5A。

电流互感器在二次侧必须有一点接地，目的是防止两侧绕组的绝缘击穿后一次高电压引入二次回路造成设备与人身伤害。

同时，电流互感器也只能有一点接地，如果有两点接地，电网之间可能存在的潜电流会引起保护等设备的不正确动作。

如图1.1，由于潜电流I X的存在，所以流入保护装置的电流I Y≠I，当取消多点接地后I X＝0，则I Y＝I。

在一般的电流回路中都是选择在该电流回路所在的端子箱接地。

但是，如果差动回路的各个比较电流都在各自的端子箱接地，有可能由于地网的分流从而影响保护的工作。

所以对于差动保护，规定所有电流回路都在差动保护屏一点接地。

图1.1电流互感器实验1、极性实验功率方向保护及距离保护，高频方向保护等装置对电流方向有严格要求，所以CT必2、变比实验须做极性试验，以保证二次回路能以CT的减极性方式接线，从而一次电流与二次电流的方向能够一致，规定电流的方向以母线流向线路为正方向，在CT本体上标注有L1、L2，接线盒桩头标注有K1、K2，试验时通过反复开断的直流电流从L1到L2，用直流毫安表检查二次电流是否从K1流向K2。

线路CT本体的L1端一般安装在母线侧，母联和分段间隔的CT本体的L1端一般都安装在I母或者分段的I段侧。

接线时要检查L1安装的方向，如果不是按照上面一般情况下安装，二次回路就要按交换头尾的方式接线。

CT需要将一次侧电流按线性比例转变到二次侧，所以必须做变比试验，试验时的标准CT是一穿心CT，其变比为（600/N）/5，N为升流器穿心次数，如果穿一次，为600/5。

对于二次是多绕组的CT，有时测得的二次电流误差较大，是因为其他二次回路开路，是CT 磁通饱和，大部分一次电流转化为励磁涌流，此时应当把其他未测的二次绕组短接即可。

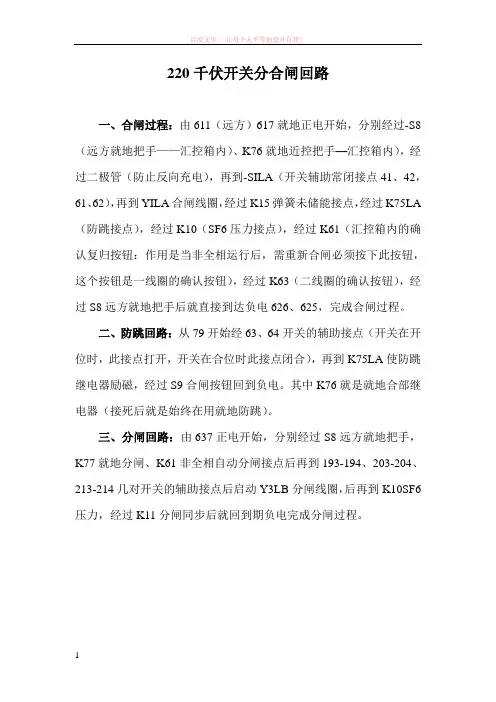

220千伏开关分合闸回路一、合闸过程：由611（远方）617就地正电开始，分别经过-S8（远方就地把手——汇控箱内）、K76就地近控把手—汇控箱内），经过二极管（防止反向充电），再到-SILA（开关辅助常闭接点41、42，61、62），再到YILA合闸线圈，经过K15弹簧未储能接点，经过K75LA （防跳接点），经过K10（SF6压力接点），经过K61（汇控箱内的确认复归按钮：作用是当非全相运行后，需重新合闸必须按下此按钮，这个按钮是一线圈的确认按钮），经过K63（二线圈的确认按钮），经过S8远方就地把手后就直接到达负电626、625，完成合闸过程。

二、防跳回路：从79开始经63、64开关的辅助接点（开关在开位时，此接点打开，开关在合位时此接点闭合），再到K75LA使防跳继电器励磁，经过S9合闸按钮回到负电。

其中K76就是就地合部继电器（接死后就是始终在用就地防跳）。

三、分闸回路：由637正电开始，分别经过S8远方就地把手，K77就地分闸、K61非全相自动分闸接点后再到193-194、203-204、213-214几对开关的辅助接点后启动Y3LB分闸线圈，后再到K10SF6压力，经过K11分闸同步后就回到期负电完成分闸过程。

500千伏开关（LW13-550/Y）分合闸回路一、合闸过程：A7K正电开始经过43LR远方合闸，（或由11-52就地合闸开始由就地合闸5到11-52到43LR到负电），到52YA两个防跳继电器接点到52开关辅助接点到52C合闸线圈，到63HL2X低没压闭锁，到63GLXSF6气压闭锁到负电完成合闸过程。

二、防跳回路：TB3/26到52AX开磁辅助接点经过52YA延时打开接点到52YA使防跳继电器励磁(52YA励磁合闸回路中52YA两个接点断开,防跳回路中52YA闭合经电阻形成自保持一直到合闸命令结束。

三、分闸过程：A91正电过来到52A开关辅助接点经过52T1分闸线圈，经过63HL1X低油压闭锁接点，到63GLX（SF6气压闭锁）接点，再经过ZJ金短保护（作用是防止开关合闸过程中分闸）回到负电完成分闸过程。

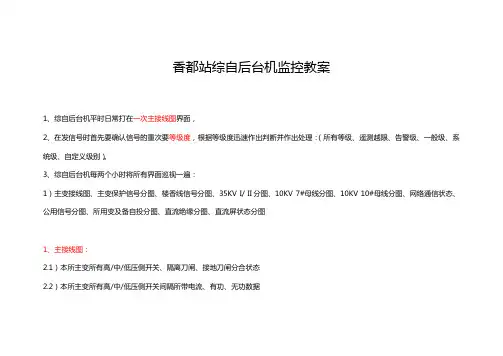

香都站综自后台机监控教案
1、综自后台机平时日常打在一次主接线图界面，
2、在发信号时首先要确认信号的重次要等级度，根据等级度迅速作出判断并作出处理：（所有等级、遥测越限、告警级、一般级、系统级、自定义级别）。

3、综自后台机每两个小时将所有界面巡视一遍：
1）主变接线图、主变保护信号分图、楼香线信号分图、35KV I/ II分图、10KV 7#母线分图、10KV 10#母线分图、网络通信状态、公用信号分图、所用变及备自投分图、直流绝缘分图、直流屏状态分图
1、主接线图：
2.1）本所主变所有高/中/低压侧开关、隔离刀闸、接地刀闸分合状态
2.2）本所主变所有高/中/低压侧开关间隔所带电流、有功、无功数据
2.3）本所主变侧各母线所带系统频率、电压、电流、有功、无功数据
2.4）本所主变档位、油面温度、绕组温度实时数据。

2、1#主变高压侧香03（主变分图）
第2页
3、楼香线信号分图：
第3页
35KV I/ II分图 35KV I/ II分图
第4页
5、10KV 7#母线段分图 10KV I段分图
第5页
6、10KV 8#母线段分图 10KV I段分图
第6页
7、10KV 10#母线段分图 10KV I段分图
第7页
主变保护信号图：主变高压侧信号
主变中压侧信号
第8页
主变低压侧及本体信号
第9页
9、公用信号分图公用信号分图
第10页
第11页
直流绝缘监测分图220KV香都变直流屏光子牌一览表
第12页
直流屏充电机分图220KV香都变直流屏光子牌一览表
第13页
全站网络通信状态分图网络通讯状态
第14页
第15页。

三、断路器、隔离开关的控制及操作回路设计目前断路器、隔离开关与二次系统的控制操作命令的实现主要通过操作箱或操作继电器屏实现，国内比较普遍采用操作箱实现跳闸回路自保持、发出断路器、隔离开关跳合闸命令、完成对断路器、隔离开关电气防跳功能，及手动操作断路器、隔离开关的控制功能。

3.1 断路器、隔离开关的配置原则与规范3.1.1 断路器控制回路的设计原则在变电站内，断路器的控制类型按控制方式对断路器控制可分为一对一控制盒一对N控制的选线方式。

一对一般使用于重要且操作机会少的设备，如调相机。

变压器等。

一对N的选线控制是利用一个控制开关，通过控制多台断路器，一般适用于馈线较多，接线和要求基本相同的高压和厂用馈线。

按其操作电源的不同，断路器的控制又可分为强电控制和弱电控制。

强电控制电压为110V或220V，弱电控制电压为48V及以下。

对于强电控制，按其控制地点可分为远方控制和就地控制。

就地控制一般适用于不重要设备。

远方控制是在几十米至几百米的主控制室的主控制屏（台）上，装设能发出跳、合闸命令的控制开关或按钮，一般适用于重要设备。

根据DL/T5136-2001《火力发电厂、变电所二次接线设计技术规定》，断路器在控制回路时应满足一下要求：（1) 应有对控制电源的监视回路；（2) 应经常监视断路器跳闸、合闸回路的完好性；（3) 应有防止断路器“跳跃”的电气闭锁装置；（4) 跳闸、合闸命令应保持足够长的时间，并且当跳闸或合闸完成后，命令脉冲应能自动解除；（5) 对断路器的合闸、跳闸状态，应有明显的位置信号，故障自动跳闸、自动合闸时，应有明显的动作信号；（6) 断路器的操作动力消失或不足时，应闭锁断路器的动作并发信号。

3.1.2 隔离开关控制回路的设计原则隔离开关的控制分就地控制和远方控制两种。

110KV及以下的隔离开关一般采用就地控制；220KV及以上的隔离开关既可以采用就地控制，也可采用远方控制。

根据DL/T5136-2011 《火力发电厂、变电所二次接线设计技术规定》隔离开关控制回路应满足一下要求：（1）由于隔离开关没有灭弧机构，不允许用来切断和接通负载电流，因此控制回路必须受相应断路器的闭锁，以保证断路器在合闸状态下，不能操作隔离开关，闭锁装置应实现“五防”功能。

初中通路开路短路教案教学目标：1. 了解电路的三种状态：通路、开路、短路。

2. 掌握通路、开路、短路的定义和特点。

3. 能够识别和判断电路中的通路、开路、短路现象。

教学重点：1. 通路、开路、短路的定义和特点。

2. 电路中通路、开路、短路的判断方法。

教学难点：1. 通路、开路、短路现象的识别和判断。

教学准备：1. 电路图示：通路、开路、短路的图示。

2. 实验器材：灯泡、导线、开关、电源等。

教学过程：一、导入（5分钟）1. 引导学生思考：在日常生活中，我们经常会接触到电路，那么电路有哪些状态呢？2. 学生回答：通路、开路、短路。

二、新课讲解（20分钟）1. 讲解通路的定义和特点：电流可以通过的路径，电路工作正常。

2. 讲解开路的定义和特点：电路断开，电流无法通过，电路无法工作。

3. 讲解短路的定义和特点：电流无阻碍地通过，电路电流非常大，容易造成危险。

三、实验演示（15分钟）1. 演示通路实验：连接电路，灯泡亮起，说明电路处于通路状态。

2. 演示开路实验：断开电路，灯泡不亮，说明电路处于开路状态。

3. 演示短路实验：用导线直接连接电源两极，灯泡不亮，说明电路处于短路状态。

四、课堂练习（10分钟）1. 出示练习题：判断下列电路图中的状态是通路、开路还是短路。

2. 学生独立完成练习题，教师批改并讲解。

五、总结与反思（5分钟）1. 引导学生总结通路、开路、短路的定义和特点。

2. 学生分享学习收获和对电路状态的认识。

教学延伸：1. 引导学生思考：在实际生活中，如何避免电路的短路现象？2. 学生回答：正确使用电器，避免过度负载，定期检查电路等。

教学反思：本节课通过讲解和实验，使学生掌握了通路、开路、短路的定义和特点，能够识别和判断电路中的通路、开路、短路现象。

在教学中，注重学生的参与和实践，提高了学生的学习兴趣和动手能力。

但在教学过程中，对于电路状态的理解和判断还需要进一步巩固，后续教学中可以加强练习和拓展。
