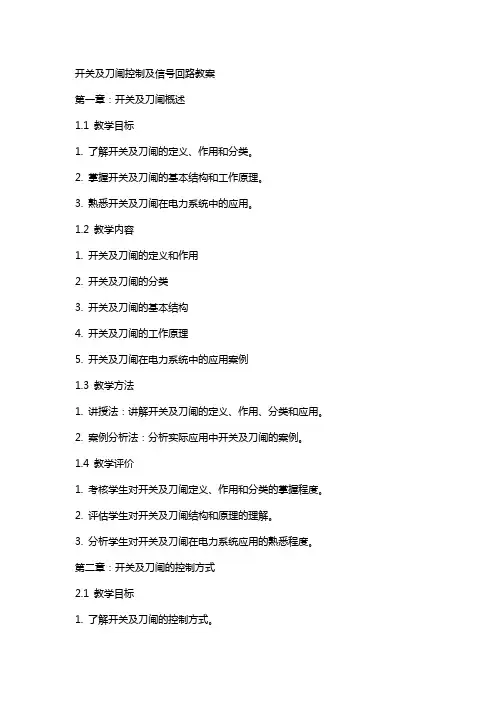

开关及刀闸控制及信号回路教案第一章：开关及刀闸概述1.1 教学目标1. 了解开关及刀闸的定义、作用和分类。
2. 掌握开关及刀闸的基本结构和工作原理。
3. 熟悉开关及刀闸在电力系统中的应用。
1.2 教学内容1. 开关及刀闸的定义和作用2. 开关及刀闸的分类3. 开关及刀闸的基本结构4. 开关及刀闸的工作原理5. 开关及刀闸在电力系统中的应用案例1.3 教学方法1. 讲授法：讲解开关及刀闸的定义、作用、分类和应用。
2. 案例分析法：分析实际应用中开关及刀闸的案例。
1.4 教学评价1. 考核学生对开关及刀闸定义、作用和分类的掌握程度。
2. 评估学生对开关及刀闸结构和原理的理解。
3. 分析学生对开关及刀闸在电力系统应用的熟悉程度。
第二章：开关及刀闸的控制方式2.1 教学目标1. 了解开关及刀闸的控制方式。
2. 掌握开关及刀闸的控制原理。
3. 熟悉开关及刀闸控制系统的应用。
2.2 教学内容1. 开关及刀闸的控制方式分类2. 开关及刀闸的控制原理3. 开关及刀闸控制系统的应用案例2.3 教学方法1. 讲授法：讲解开关及刀闸的控制方式分类和控制原理。
2. 案例分析法：分析实际应用中开关及刀闸控制系统的案例。
2.4 教学评价1. 考核学生对开关及刀闸控制方式的掌握程度。
2. 评估学生对开关及刀闸控制原理的理解。
3. 分析学生对开关及刀闸控制系统应用的熟悉程度。
第三章：信号回路的基本概念3.1 教学目标1. 了解信号回路的定义、作用和分类。
2. 掌握信号回路的基本组成和工作原理。
3. 熟悉信号回路在电力系统中的应用。
3.2 教学内容1. 信号回路的定义和作用2. 信号回路的分类3. 信号回路的基本组成4. 信号回路的工作原理5. 信号回路在电力系统中的应用案例3.3 教学方法1. 讲授法：讲解信号回路的定义、作用、分类和应用。
2. 案例分析法：分析实际应用中信号回路的案例。
3.4 教学评价1. 考核学生对信号回路定义、作用和分类的掌握程度。

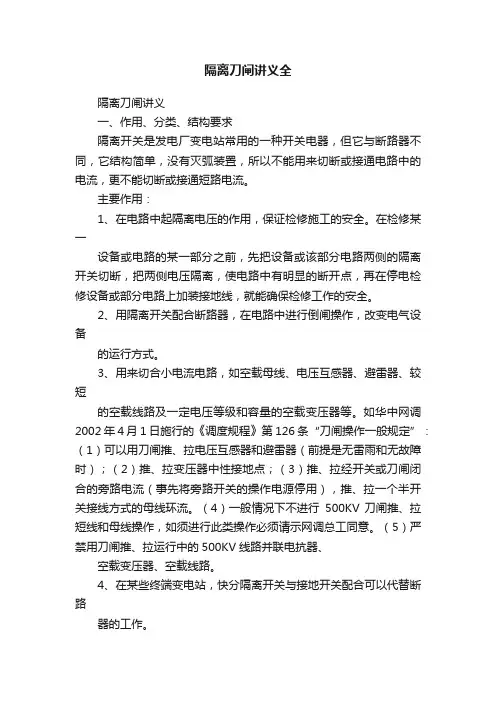

隔离刀闸讲义全隔离刀闸讲义一、作用、分类、结构要求隔离开关是发电厂变电站常用的一种开关电器，但它与断路器不同，它结构简单，没有灭弧装置，所以不能用来切断或接通电路中的电流，更不能切断或接通短路电流。
主要作用：1、在电路中起隔离电压的作用，保证检修施工的安全。
在检修某一设备或电路的某一部分之前，先把设备或该部分电路两侧的隔离开关切断，把两侧电压隔离，使电路中有明显的断开点，再在停电检修设备或部分电路上加装接地线，就能确保检修工作的安全。
2、用隔离开关配合断路器，在电路中进行倒闸操作，改变电气设备的运行方式。
3、用来切合小电流电路，如空载母线、电压互感器、避雷器、较短的空载线路及一定电压等级和容量的空载变压器等。
如华中网调2002年4月1日施行的《调度规程》第126条“刀闸操作一般规定”：（1）可以用刀闸推、拉电压互感器和避雷器（前提是无雷雨和无故障时）；（2）推、拉变压器中性接地点；（3）推、拉经开关或刀闸闭合的旁路电流（事先将旁路开关的操作电源停用），推、拉一个半开关接线方式的母线环流。
（4）一般情况下不进行500KV 刀闸推、拉短线和母线操作，如须进行此类操作必须请示网调总工同意。
（5）严禁用刀闸推、拉运行中的500KV线路并联电抗器、空载变压器、空载线路。
4、在某些终端变电站，快分隔离开关与接地开关配合可以代替断路器的工作。
类型：1、按装设地点：分为室内（GN）和室外式（GW）。
2、按结构中每相绝缘支柱的数目：分为单柱式、双柱式和三柱式。
3、按主闸刀和动触头的运动方式：分为单柱剪刀式（剪刀式的动触头分、合闸时作直线上下运动）、单柱上下伸缩式（分、合闸时动触头用折架臂带动，作上下运动，运动轨迹为一条弧线）、双柱水平伸缩式（动触头用折架臂带动，作水平方向运动，运动轨迹近似一条水平直线）、双柱合抱式（动触头作圆弧形水平运动）、三柱型中柱旋转式（动触头作圆弧形水平运动）、悬吊式（属单柱式隔离开关的一种，动触头用一个瓷绝缘柱支持，静触头悬吊着，分闸时上下运动）等。
开关及刀闸控制及信号回路教案一、教学目标1. 了解开关和刀闸的基本概念、结构和工作原理。
2. 掌握开关和刀闸的控制方法及其在电力系统中的应用。
3. 理解信号回路的概念、组成和作用。
4. 学会分析开关和刀闸控制信号回路的基本方法。
二、教学内容1. 开关和刀闸概述1.1 开关的概念、分类和作用1.2 刀闸的概念、分类和作用2. 开关和刀闸的结构与工作原理2.1 开关的结构、原理及操作2.2 刀闸的结构、原理及操作3. 开关和刀闸的控制方法3.1 开关的控制方法3.2 刀闸的控制方法4. 信号回路概述4.1 信号回路的概念、组成和作用4.2 信号回路的分类及特点5. 开关和刀闸控制信号回路分析5.1 信号回路的绘制方法5.2 开关和刀闸控制信号回路的分析步骤三、教学方法1. 采用讲授法讲解开关和刀闸的基本概念、结构、工作原理及控制方法。
2. 采用案例分析法分析实际工作中的开关和刀闸控制信号回路。
3. 利用示意图、原理图等展示开关和刀闸控制信号回路，增强学生理解。
4. 开展课堂讨论，引导学生主动思考、提问和解答问题。
四、教学资源1. 教材：开关及刀闸控制及信号回路相关教材。
2. 课件：开关及刀闸控制及信号回路相关课件。
3. 图纸：开关和刀闸控制信号回路的示意图、原理图等。
4. 视频：开关和刀闸操作演示视频。
五、教学安排1. 第一课时：介绍开关和刀闸的基本概念、结构和工作原理。
2. 第二课时：讲解开关和刀闸的控制方法及其在电力系统中的应用。
3. 第三课时：讲解信号回路的概念、组成和作用。
4. 第四课时：分析开关和刀闸控制信号回路的基本方法。
5. 第五课时：案例分析，结合实际工作中的开关和刀闸控制信号回路进行分析。
六、教学评估1. 课堂提问：评估学生对开关和刀闸基本概念、结构、工作原理及控制方法的理解程度。
2. 案例分析：评估学生对开关和刀闸控制信号回路分析的能力。
3. 小组讨论：评估学生在团队合作中提出问题、分析问题和解决问题的能力。
开关及刀闸控制及信号回路教案章节一：开关及刀闸的基本概念1.1 教学目标：让学生了解开关及刀闸的定义、分类及功能。
让学生掌握开关及刀闸的工作原理。
1.2 教学内容：开关及刀闸的定义与分类。
开关及刀闸的功能。
开关及刀闸的工作原理。
1.3 教学方法：采用讲授法，讲解开关及刀闸的基本概念。
通过图片或实物展示，帮助学生理解开关及刀闸的分类及功能。
章节二：刀闸控制电路的基本原理2.1 教学目标：让学生了解刀闸控制电路的组成及功能。
让学生掌握刀闸控制电路的工作原理。
2.2 教学内容：刀闸控制电路的组成。
刀闸控制电路的功能。
刀闸控制电路的工作原理。
2.3 教学方法：采用讲授法，讲解刀闸控制电路的基本原理。
通过图示或示例，引导学生理解刀闸控制电路的组成及功能。
章节三：信号回路的基本概念3.1 教学目标：让学生了解信号回路的定义、分类及功能。
让学生掌握信号回路的工作原理。
3.2 教学内容：信号回路的定义与分类。
信号回路的功能。
信号回路的工作原理。
3.3 教学方法：采用讲授法，讲解信号回路的基本概念。
通过图示或示例，帮助学生理解信号回路的分类及功能。
章节四：信号回路的应用4.1 教学目标：让学生了解信号回路在实际工程中的应用。
让学生掌握信号回路的接线及调试方法。
4.2 教学内容：信号回路在实际工程中的应用。
信号回路的接线方法。
信号回路的调试方法。
4.3 教学方法：采用讲授法，讲解信号回路在实际工程中的应用。
通过图示或示例，引导学生理解信号回路的接线及调试方法。
章节五：安全操作与维护5.1 教学目标：让学生了解开关及刀闸控制及信号回路的安全操作要求。
让学生掌握开关及刀闸控制及信号回路的基本维护方法。
5.2 教学内容：开关及刀闸控制及信号回路的安全操作要求。
开关及刀闸控制及信号回路的基本维护方法。
5.3 教学方法：采用讲授法，讲解开关及刀闸控制及信号回路的安全操作要求。
通过图示或示例，引导学生掌握开关及刀闸控制及信号回路的基本维护方法。

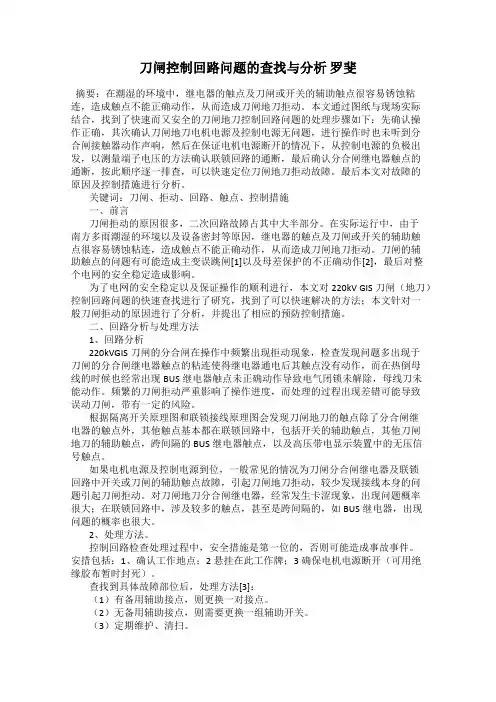

刀闸控制回路问题的查找与分析罗斐摘要：在潮湿的环境中，继电器的触点及刀闸或开关的辅助触点很容易锈蚀粘连，造成触点不能正确动作，从而造成刀闸地刀拒动。
本文通过图纸与现场实际结合，找到了快速而又安全的刀闸地刀控制回路问题的处理步骤如下：先确认操作正确，其次确认刀闸地刀电机电源及控制电源无问题，进行操作时也未听到分合闸接触器动作声响，然后在保证电机电源断开的情况下，从控制电源的负极出发，以测量端子电压的方法确认联锁回路的通断，最后确认分合闸继电器触点的通断，按此顺序逐一排查，可以快速定位刀闸地刀拒动故障。
最后本文对故障的原因及控制措施进行分析。
关键词：刀闸、拒动、回路、触点、控制措施一、前言刀闸拒动的原因很多，二次回路故障占其中大半部分。
在实际运行中，由于南方多雨潮湿的环境以及设备密封等原因，继电器的触点及刀闸或开关的辅助触点很容易锈蚀粘连，造成触点不能正确动作，从而造成刀闸地刀拒动。
刀闸的辅助触点的问题有可能造成主变误跳闸[1]以及母差保护的不正确动作[2]，最后对整个电网的安全稳定造成影响。
为了电网的安全稳定以及保证操作的顺利进行，本文对220kV GIS刀闸（地刀）控制回路问题的快速查找进行了研究，找到了可以快速解决的方法；本文针对一般刀闸拒动的原因进行了分析，并提出了相应的预防控制措施。
二、回路分析与处理方法1、回路分析220kVGIS刀闸的分合闸在操作中频繁出现拒动现象，检查发现问题多出现于刀闸的分合闸继电器触点的粘连使得继电器通电后其触点没有动作，而在热倒母线的时候也经常出现BUS继电器触点未正确动作导致电气闭锁未解除，母线刀未能动作。
频繁的刀闸拒动严重影响了操作进度，而处理的过程出现差错可能导致误动刀闸，带有一定的风险。
根据隔离开关原理图和联锁接线原理图会发现刀闸地刀的触点除了分合闸继电器的触点外，其他触点基本都在联锁回路中，包括开关的辅助触点，其他刀闸地刀的辅助触点，跨间隔的BUS继电器触点，以及高压带电显示装置中的无压信号触点。
刀闸电动回路简析(2008、1、27)————————————————————————————————作者：————————————————————————————————日期：刀闸电动回路简析第一篇 基本回路刀闸的电动回路，包括控制回路和电机回路。
控制回路中通过分合闸按钮，启动分合闸接触器，接触器的常开接点闭合，接通电机回路，启动电机转动，带动刀闸转动，实现刀闸的分合闸。
下面介绍刀闸电动回路的基本情况。
（一）名称简介：C1：合闸接触器。
其动作线圈接入刀闸合闸回路， 3组常开接点接入电机电源回路，接通时为电机提供3相正序电源，实现电机正转；1组常开接点接入合闸控制回路，当线圈动作时，起自保持作用；1组常闭接点接入分闸控制回路，起分合闸相互闭锁的作用，即当合闸回路接通时，分闸回路必须断开。
C2：分闸接触器。
其动作线圈接入刀闸分闸回路， 3组常开接点接入电机电源回路，接通时为电机提供3相负序电源，实现电机反转；1组常开接点接入分闸控制回路，当线圈动作时，起自保持作用；1组常闭接点接入合闸控制回路，起分合闸相互闭锁的作用，即当分闸回路接通时，合闸回路必须断开。
HA ：合闸按钮，按下该按钮，合闸回路接通。
FA ：分闸按钮，按下该按钮，分闸回路接通。
TA ：急停按钮，按下该按钮，切断分合闸回路电源，用于分合过程中出现异常状况需要立即停止刀闸的转动。
RJ ：热继电器。
其动作线圈串联在电机电源回路中，常闭接点串联在刀闸分合闸控制回路中。
当电机回路发生异常，温度升高，热继电器动作，常闭接点断开，切断控制回路，分、合闸接触器断电，接触器常开接点断开电机电源，从而保护电机。
CK ：刀闸限位行程开关。
当刀闸转动到相应位置，行程开关动作，其常闭接点断开，切断控制回路。
（二）动作过程简析 一、 合闸刀闸合闸前需要具备的条件主要有以下五项：1、 电气及五防闭锁条件解除，闭锁接点接通。
2、 急停按钮TA 的接点在闭合状态。
220千伏开关分合闸回路一、合闸过程：由611（远方）617就地正电开始，分别经过-S8（远方就地把手——汇控箱内）、K76就地近控把手—汇控箱内），经过二极管（防止反向充电），再到-SILA（开关辅助常闭接点41、42，61、62），再到YILA合闸线圈，经过K15弹簧未储能接点，经过K75LA （防跳接点），经过K10（SF6压力接点），经过K61（汇控箱内的确认复归按钮：作用是当非全相运行后，需重新合闸必须按下此按钮，这个按钮是一线圈的确认按钮），经过K63（二线圈的确认按钮），经过S8远方就地把手后就直接到达负电626、625，完成合闸过程。
二、防跳回路：从79开始经63、64开关的辅助接点（开关在开位时，此接点打开，开关在合位时此接点闭合），再到K75LA使防跳继电器励磁，经过S9合闸按钮回到负电。
其中K76就是就地合部继电器（接死后就是始终在用就地防跳）。
三、分闸回路：由637正电开始，分别经过S8远方就地把手，K77就地分闸、K61非全相自动分闸接点后再到193-194、203-204、213-214几对开关的辅助接点后启动Y3LB分闸线圈，后再到K10SF6压力，经过K11分闸同步后就回到期负电完成分闸过程。
500千伏开关（LW13-550/Y）分合闸回路一、合闸过程：A7K正电开始经过43LR远方合闸，（或由11-52就地合闸开始由就地合闸5到11-52到43LR到负电），到52YA两个防跳继电器接点到52开关辅助接点到52C合闸线圈，到63HL2X低没压闭锁，到63GLXSF6气压闭锁到负电完成合闸过程。
二、防跳回路：TB3/26到52AX开磁辅助接点经过52YA延时打开接点到52YA使防跳继电器励磁(52YA励磁合闸回路中52YA两个接点断开,防跳回路中52YA闭合经电阻形成自保持一直到合闸命令结束。
三、分闸过程：A91正电过来到52A开关辅助接点经过52T1分闸线圈，经过63HL1X低油压闭锁接点，到63GLX（SF6气压闭锁）接点，再经过ZJ金短保护（作用是防止开关合闸过程中分闸）回到负电完成分闸过程。
