双工位焊接烟尘净化器

焊锡烟雾净化器原理
焊锡烟雾净化器是一种专门用于净化焊锡烟雾的设备，它通过一系列工作原理来有效过滤和清除焊锡烟雾中的有害物质，保护焊接人员的健康。

焊锡烟雾净化器利用物理过滤的原理去除烟雾中的固体颗粒物。

当焊接操作产生烟雾时，烟雾会经过净化器中的滤网，其中的细小颗粒物会被滤网拦截下来，从而使烟雾中的固体颗粒物得以去除。

这样可以有效避免焊接人员吸入这些有害的固体颗粒物，保护他们的呼吸系统健康。

焊锡烟雾净化器还利用化学吸附的原理去除烟雾中的气体污染物。

焊接过程中产生的烟雾中常含有一些有害气体，如一氧化碳、二氧化硫等。

净化器中的吸附剂可以吸附这些有害气体，使其转化为无害物质。

这样可以保护焊接人员免受这些有害气体的侵害，减少对他们的健康危害。

焊锡烟雾净化器还利用静电除尘的原理去除烟雾中的静电颗粒物。

在焊接过程中，烟雾中会带有一些带电的颗粒物。

净化器中的静电除尘装置会产生一个电场，吸引并捕捉这些带电颗粒物。

这样可以有效去除烟雾中的静电颗粒物，保护焊接人员的健康。

焊锡烟雾净化器主要通过物理过滤、化学吸附和静电除尘等多种工作原理来净化焊锡烟雾。

它可以有效去除烟雾中的固体颗粒物和有
害气体，保护焊接人员的健康。

使用焊锡烟雾净化器可以有效降低焊接过程中的空气污染，改善工作环境，提高焊接人员的工作效率和生产质量。

一、FT-HS双臂焊接烟尘净化器的工作原理:
原理：通过风机引力作用，焊烟废气经万向吸尘罩吸入设备进风口，设备进风口处设有阻火器，火花经阻火器被阻留，烟尘气体进入沉降室，利用重力与上行气流，首先将粗粒尘直接降至灰斗，微粒烟尘被滤芯捕集在外表面，洁净气体经滤芯过滤净化后，由滤芯中心流入洁净室，洁净空气又经活性碳过滤器吸附进一步净化后经出风口达标排出。

二、FT-HS双臂焊接烟尘净化器的优势
1、焊接净化专用万向吸气臂的创新应用使净化器360度任意悬停，利于捕捉烟
尘，方便、简单、高效地达到净化治理烟尘的目的。

2、吸气臂采用不锈钢骨架及进口软管，耐140℃高温、耐腐蚀耐磨，保障设备
的实用性与寿命。

3、西门子电机与风机的独创设计使得设备风量大、效果好、效率高。

4、先进的降噪设计和大面积隔音材料的应用使得设备噪音达到先进的水平。

5、多达三层的阻火设计高效的阻断大颗粒熔渣，保障设备的高可靠与安全性。

6、德国进口覆膜主过滤器的应用，使得净化器有效净化烟尘（包含PM2.5），净
化效率可达99.9％，保护劳动者的健康，同时该材料的应用使主过滤器寿命可达最长24个月。

7、控制器设计先进，安全性高，利于操作和保障设备平稳运行。

8、聚氨酯万向脚轮起到良好减震作用，并且方便设备任意移动的定位。

9、双臂焊接烟尘净化器也可根据客户工况针对性设计制造，具有高适应性。

三、FT-HS双臂焊接烟尘净化器应用范围
焊接烟尘净化器广泛用于汽车、冶金、电子、造船、重工、机械、钣金、塑料、橡胶、钢铁、医药、军工、造纸、烟草、化工、铁路、玻璃等行业涉及的各种焊接、抛光、切割、打磨等工序中产生的焊接烟尘、打磨粉尘等的净化治理。

焊接烟尘净化器安全操作规程1. 前言焊接烟尘净化器是一种用于去除焊接工艺过程中产生的烟雾、粉尘等有害气体的设备，能有效保护焊工的健康和工作环境的安全稳定。

本规程是为了保障设备操作人员的安全和设备的正常使用而编写的操作规程。

2. 设备概述焊接烟尘净化器是一种专用设备，主要由清洁设备、吸风设备、过滤设备、控制设备等组成。

其中，清洁设备主要是指清洗装置；吸风设备主要是指吸风口和风机；过滤设备主要是指过滤器；控制设备主要是指控制面板、电源、开关等。

3. 操作步骤3.1 准备工作在进行设备操作之前，需要对设备本身以及周围环境进行检查。

首先，检查设备是否处于正常工作状态，包括吸风口和风机是否正常运转；其次，检查设备周围是否存在易燃易爆等危险物品，必要时需进行清理。

3.2 正常操作3.2.1 打开设备开关在正常操作前，请务必检查设备是否处于正常工作状态，打开设备开关，此时设备开始正常运转。

3.2.2 设置工作时间在打开设备开关之后，需要设置设备的工作时间。

请按照实际情况，灵活设置工作时间，以保证设备的正常运转。

3.2.3 监控运行状态在设备运行期间，请时刻关注设备的运行状态，包括风机的运转速度和吸风口的状态等。

如发现异常情况，请及时关闭设备，排除故障，并再次确认设备的正常状态后再重新操作。

3.3 结束工作3.3.1 关闭设备开关在完成工作后，请务必关闭设备开关，以停止设备的运行。

3.3.2 维护保养在设备关闭后，需要对设备进行必要的维护和保养。

包括清洗过滤器、检查清洗装置和风机等设备的状态，如发现异常情况，需及时处理。

4. 注意事项4.1 切勿将手或其他物品伸入设备内部。

4.2 操作人员必须具备相关操作技能和知识，如未经培训或不熟悉操作规程，请勿进行设备操作。

4.3 禁止在设备周围堆放易燃易爆等危险物品，以免造成安全事故。

4.4 如发现设备异常情况，请及时关闭设备并进行检修，以保证设备的正常运转。

5. 总结通过以上的介绍和规程，相信大家已经对焊接烟尘净化器的操作有了一定的了解，操作时请严格按照此规程进行操作，以保障操作人员的安全和设备的正常运转。

个人整理精品文档，仅供个人学习使用1 / 1 焊锡双工位烟雾净化系统—申瑞烟尘净化机常见车间焊烟处理方式1、整体外排：屋顶安装大功率抽风机和管路，主管连接细支管与烟罩分到每个焊锡工位将烟抽到户外，缺点是吸力不足、使用成本高和安全隐患大。

因复杂管路的风阻大，实际产生的吸力很小，且每工位吸风量不均，导致吸烟效果差。

抽风机耗电和空调冷气能耗巨大，维护困难、安全隐患大，不能随意移动，一条线只有一个工位工作也要全开，且污染环境。

2、烟雾净化：专用离心净化风机产生的高压吸力保证吸烟效果。

烟雾经抽烟管进入设备内部过滤后就地排放，过滤系统由物理和化学多层过滤单元构成，净化率达99%，净化后比正常空气更纯净。

没有排风引起的负压影响，更利于保持室内洁净。

因其明显的效果及低使用成本（每个工位每天使用成本仅1-2元，外排为4-8元）被许多焊锡车间采用。

焊锡烟雾净化器的作用：对烙铁焊锡产生的烟雾即刻吸烟净化，对整个室内的脏空气循环式净化（不局限于焊烟）。

焊烟净化系统由主机、吸烟臂、吸烟罩等组成，双工位每台主机配2根吸烟手臂最佳。

烟尘净化机（SRA-200XP ）参数：最大净化风量：2×100立方/小时(风量可调)电源：220V ，50HZ输入功率：135W运转音量：50dBA 以下净化除烟率：99%以上过滤系统：预过滤器 HEPA 高效滤芯和化学滤芯进风口直径(mm)：2×50外型尺寸(mm)：330×300×415(配吸烟管罩2套)使用场所：烙铁焊锡、自动焊、浸锡、锡炉、点胶、激光加工及实验室等烟雾废气净化处理安装图例（左图：双工位安装方式；右图：某电子车间先后用吸烟仪、过滤桶、抽风外排的方式不理想，多方比较后最终选择申瑞双工位焊锡烟雾净化设备）：深圳市申瑞实业有限公司联系人：周先生 5 FAX ：5地 址：深圳市龙岗区坂田街道办上雪科技工业城东区9号A 栋5楼。

焊接烟尘净化器安全操作规程焊接烟尘净化器是焊接行业常见的设备之一，主要用于清除焊接过程中产生的有害烟尘，保障操作人员的健康。

然而，焊接烟尘净化器的安全操作对于使用者来说至关重要，要遵循一定的操作规程，避免发生安全事故。

一、净化器安装在安装焊接烟尘净化器时，首先要选择合适的场所和环境，保证设备的稳定性和安全性，避免设备因外力引起的摇晃或者倒塌。

其次，连通设备的电源，并遵循设备说明书中规定的电气规范，确保设备电气系统的安全性和完整性。

最后，在清理净化器的滤芯之前，必须断电，并确认电源被完全切断。

二、净化器的使用1. 预热时间在每次使用焊接烟尘净化器之前，必须将设备内部进行预热。

这个过程需要一定的时间，一般建议使用者在开机后等待20-30分钟左右再开始使用。

2. 净化器的滤芯更换焊接烟尘净化器的滤芯在使用过程中需要更换，确定更换滤芯的时间和频率非常重要。

如果不及时更换，就会导致净化器的过滤效率下降或者损坏。

根据不同的使用频率，一般对于高频率的使用者建议每3个月更换滤芯，对于中等频率的使用者建议每6个月更换滤芯。

3. 确保安全工作环境使用焊接烟尘净化器必须先确保安全的工作环境，在工作场所必须防止危险化学品、易燃物质或者易爆物质等物品，这些物品可能导致设备运行时出现危险，必须避免这些情况的发生。

4. 使用规范在使用焊接烟尘净化器时，必须注意使用规范。

使用前必须读一遍使用说明书，并清楚设备的使用方法，适当调整使用方式及使用频率，以达到更好的效果，避免对设备造成不必要的损坏。

五、净化器维护1. 设备保养在正常使用时，焊接烟尘净化器需要注意日常保养和维护，比如每天清洁设备外壳和过滤器，以保证净化器过滤性能的效率和长寿。

2. 确保零件安装正确在进行任何维修或保养时，必须确保安装正确的零件和相应的固定件，以保证设备的运行负载和安全稳定。

3. 添加润滑剂为确保设备的平稳运行，焊接烟尘净化器磨擦的部分需要添加润滑剂。

在使用过程中，要适时添加润滑剂，以保证设备也具有良好的工作稳定性。

烟尘（焊烟）净化器安全操作规程
1 工作前
1.1使用前检查确认电源线无破损漏电现象。

1.2检查确认柔性吸气臂无破损，吸风罩内无异物。

1.3打开柜门，检查确认柜内无异物，过滤器无破损。

1.4打开电源开关，开机试验，检查确认吸风罩风力正常，柜门无漏风现象。

2 作业中
2.1 将吸风口调整至作业点上方50-60cm处。

2.2打开电源开关即可正常使用。

2.3净化器严禁吸入火焰或高温熔渣。

2.4净化器严禁吸入具有爆炸性、易燃性、粘性或腐蚀性粉尘、烟雾，如油漆等。

2.5使用中，若发现吸力变小，应及时清理柜内滤芯或查明原因处理后方可使用。

2.6机器运转中若有异音或异常振动，须立即停机检修。

3 作业后：
3.1机器停止使用后，必须切断电源，收取电缆定置存放。

3.2检查滤清器，视脏堵情况清理滤清器。

3.3检查清理柜内异物。

焊接烟尘净化器安全操作规程焊接烟尘净化器是用于焊接过程中处理烟尘和有害气体的设备，使用时需按照以下安全操作规程进行操作：一、设备操作前的准备：1. 定期检查设备的电源线、插头、机器外观等是否有损坏，确保设备的安全性。

2. 检查烟尘净化器的滤网是否清洁，若有灰尘积聚需要及时清理。

3. 检查设备的排放管道是否畅通，防止烟尘无法排出。

二、设备的使用：1. 使用前先将设备内的切割和焊接设备关闭，将设备的电源线插入电源插座。

2. 根据实际需要调整烟尘净化器的风量大小，以确保室内的空气清洁。

3. 进行焊接过程时，将工件放置在焊接台上，并确保焊接区域在设备的抽风范围内。

4. 使用过程中，操作人员应站在设备旁边，以观察设备的工作状态，并随时调整设备的风量，以确保室内的空气清洁。

三、设备的维护：1. 使用完毕后，要将设备和焊接设备同时关闭，并将设备的电源线拔出插座。

2. 检查设备的滤网是否有阻塞，若有需要进行清理或更换。

3. 定期检查设备的排放管道，防止堵塞或渗漏，确保烟尘能够正常排出。

4. 设备使用一段时间后，应进行全面的保养，包括清理设备表面和内部的灰尘，润滑设备的运转部件等。

四、设备的安全注意事项：1. 在使用烟尘净化器时，应注意设备周围的安全距离，防止他人或物体误碰到设备，以免发生危险。

2. 使用设备时要始终保持清醒的状态，不得饮酒或在疲劳状态下操作设备。

3. 不得将易燃物品或可燃气体放置在设备附近，以免发生火灾或爆炸事故。

4. 若发现设备有异常情况或故障，应立即停止使用，并及时联系维修人员进行检修。

通过遵守上述的安全操作规程，能够保证焊接烟尘净化器的正常运行和使用安全，同时减少焊接过程中产生的烟尘和有害气体，保护环境和人体健康。

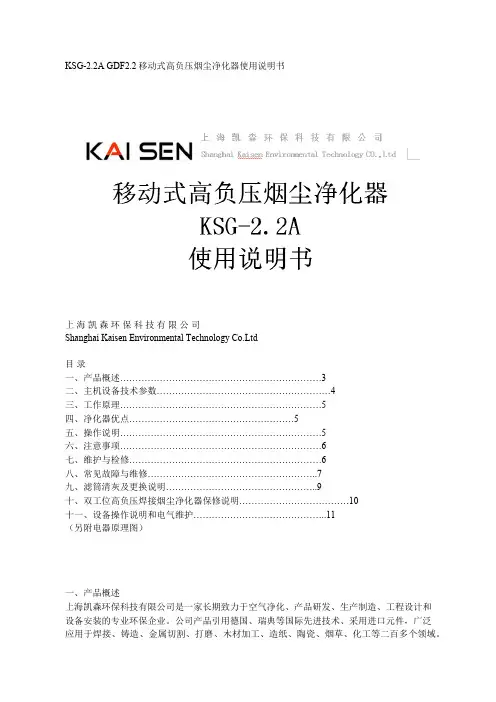

KSG-2.2A GDF2.2移动式高负压烟尘净化器使用说明书上海凯森环保科技有限公司Shanghai Kaisen Environmental Technology Co.Ltd目录一、产品概述 (3)二、主机设备技术参数 (4)三、工作原理 (5)四、净化器优点 (5)五、操作说明 (5)六、注意事项 (6)七、维护与检修 (6)八、常见故障与维修 (7)九、滤筒清灰及更换说明 (9)十、双工位高负压焊接烟尘净化器保修说明 (10)十一、设备操作说明和电气维护 (11)（另附电器原理图）一、产品概述上海凯森环保科技有限公司是一家长期致力于空气净化、产品研发、生产制造、工程设计和设备安装的专业环保企业。

公司产品引用德国、瑞典等国际先进技术、采用进口元件，广泛应用于焊接、铸造、金属切割、打磨、木材加工、造纸、陶瓷、烟草、化工等二百多个领域。

双工位高负压焊接烟尘净化器（图1）双工位高负压焊接烟尘净化器（图1）是我公司依据国内焊接、切割及打磨车间的具体情况，自主研发的技术领先、工艺先进的空气净化设备。

该产品采用了国际领先的聚脂微细过滤技术，对焊接、切割及打磨烟尘（0.1μm）的过滤效率可达99.9%，同时并能保证极高的气流量。

该净化器具有噪音小、性能稳定、操作使用方便等诸多优点，其品质可与世界同类产品相媲美。

此除尘净化器主要适用于净化焊接、切割及打磨所产生的干燥、无油、无腐蚀的烟尘气体。

另外本产品设计为二级过滤，一级为大颗粒火星的过滤、二级则为细小粉尘的过滤，此净化器是工业加工、焊接除烟、切割除尘、打磨除尘中所首选的烟、尘净化设备。

二、主机设备技术参数序号名称参数规格型号备注1 风机类型高压鼓风机 KS-220SB2 风机风量 372m3/h±103 处理风量 240m3/h±104 最大气压 32Kpa5 最大真空度 -27 Kpa6 电机功率 2.2KW7 使用电源 380V/50HZ8 过滤材料聚脂+微孔覆膜滤材进口9 过滤面积 8m2 2个滤筒10 压缩空气 0.5～0.6MPa 无油无水11 过滤效率＞99.9%12 噪音≤70dB(A) ±513 清灰方式脉动自动清灰滤芯内部全方位14 重量 156KG±515 外形尺寸 695×600×1200三、工作原理高压鼓风机工作时在净化器腔体内所产生的真空吸力迫使焊接、切割及打磨烟尘迅速聚集在吸气口的周围，并且在强吸力的作用下回聚到净化器内部进行净化。

在焊接的生产过程中，都会产生大量的焊接烟尘。

人体大量或长时间吸入焊烟对健康有害；焊接车间的焊烟浓度过大时影响车间的能见度，易发生安全事故。

粉尘粒径：呼吸系统10 - 2μm只能到达喉咙部位2–0.5μm只能到达气管部位<0.5μm进入
肺部。

我司多年来从事环保系统设计，制造、安装、调试、改造与售后服务。

一、新瑞除尘器设计思路
1.良好的烟尘扑捉效率，达到客户的期望值
2.合格排放（焊烟过滤效率达到99% 以上）
3.系统安全（除尘系统的防火，防爆）
4.系统操作使用人性化，长期稳定（工人爱用，会用）
5.合理的维护使用成本（领导喜欢用）
二、移动式焊烟净化器
除尘设备是一款专为工业打造的净化装置，轻巧灵活，操作方便，同时广泛应用于焊接、切割、打磨、化工、电子、金属加工、烟草、玻璃、制药、食品加工、净化室、医院等行业
及其它有粉尘、烟雾污染的场所使用。

我司针对焊接烟尘的处理特意研发移动式焊烟净化处理器，为各种焊接设备解决焊烟的
困扰。

移动式焊烟净化器适应于单、双工位，净化效率高，轻巧灵活，配有2-4米长的万向
吸气手臂，在不同的工作地点移动更灵活，操作更方便。

焊接烟尘净化器主要部件包括:万向
吸尘臂、耐高温吸尘软管、吸尘罩（带风量调节阀）、覆膜阻燃高效滤芯、带刹车的脚轮、
风机、脉冲清灰等。
