土力学 第四章 土中应力计算
- 格式:ppt
- 大小:2.46 MB
- 文档页数:86

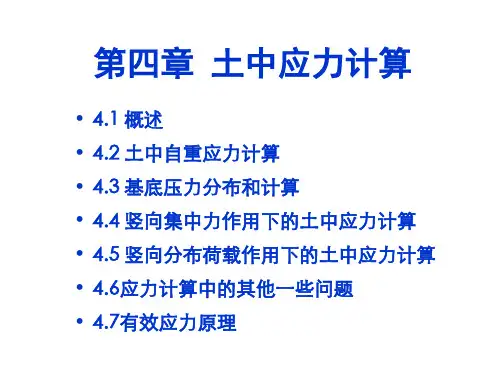

第四章地基土中的应力计算★概述★土中自重应力计算★基底压力的分布与计算★地基附加应力及有效应力原理第一节概述地基应力计算的目的:1. 计算土体变形,比如建筑物地基的沉降;2. 土体承载力与稳定性分析。

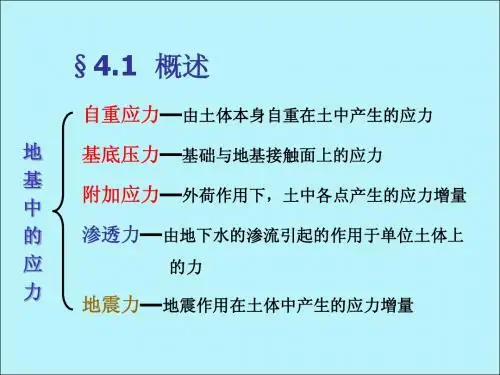

一、地基土中应力分类1.按引起的原因分为自重应力和附加应力自重应力——由土体自身重量所产生的应力。
附加应力——由外荷(静的或动的)引起的土中应力增量。
一、地基土中应力分类2.按作用原理或应力传递方式分为有效应力和孔隙应(压)力有效应力——土粒所传递的粒间应力,它是控制土的体积(或变形)和强度两者变化的土中应力。
孔隙应(压)力——由土孔隙中的水和气体所传递的应力。
二、基本假设视地基土体为连续体半无限的线弹性体均质各向同性体按《弹性力学》的方法进行计算。
三、土中一点的应力状态土中一点的应力状态:---土中一点在各个方向上应力的数值。
三、土中一点的应力状态土力学中,法向应力以压应力为正,拉应力为负。
剪应力的正负号规定是:当剪应力作用面上的法向应力方向与坐标轴的正方向一致,则剪应力的方向与坐标轴正方向一致时为正,反之为负。
第二节自重应力的计算一、均质土体1.竖向自重应力2.水平向自重应力K 0-土的静止侧压力系数z FFz cz γγσ=•=二、成层土体地基为不同土层且无地下水ii h γσ∑=三、有地下水时的自重应力地下水位以下的砂土、粉土以及粘性土液性指数大于等于1时均取浮重度;粘性土液性指数小于等于0时取天然重度,在0~1之间时依最不利原则取其天然或浮重度。
例题4-1、4-2、4-3例题4-3两者相比较可以看出,当地下水位下降时,会引起有效自重应力的增加。
地下水位的升降,使地基土中自重应力也相应发生变化。
当地下水位长期下降时,地基中有效应力增加,从而引起地面大面积沉降;当地下水位长期上升时,会引起地基承载力减少、湿陷性土的塌陷等现象。
第三节基底压力和基底附加压力计算地基---建筑物影响范围内的有限土层。
土体中的应力计算在土体中,应力是指单位面积上的力的作用,可以分为垂直应力和水平应力。
垂直应力是指垂直于土体中其中一点的力的作用,通常用σ表示,单位为N/m²或Pa;水平应力是指与土体中其中一点切向的力的作用,通常用τ表示,单位为N/m²或Pa。
在计算土体中的应力时,需要先确定作用力的大小和方向。
作用力可以分为自重应力、表面荷载和边界条件所引起的应力。
自重应力是由土体自身的重力引起的应力,可以通过土体的密度和重力加速度来计算;表面荷载是由于外界施加在土体上的荷载,可以通过荷载的大小和分布情况来计算;边界条件所引起的应力是由于土体边界的约束而产生的应力,可以根据边界条件的空间限制来计算。
计算垂直应力时,需要将作用力作用在单位面积上,即垂直应力等于作用力的大小除以土体的面积。
例如,对于自重应力来说,垂直应力可以通过土体的密度乘以重力加速度来计算。
而对于表面荷载来说,垂直应力可以通过荷载的大小和分布情况来计算。
计算水平应力时,需要考虑土体的弹性特性。
根据弹性理论,水平应力的大小与垂直应力的大小和土体的弹性模量有关。
弹性模量是反映土体抵抗应力的能力的指标,可以通过试验或经验公式估算得到。
一般来说,弹性模量越大,土体的抵抗应力能力越强,水平应力的大小也越大。
在应力计算时,还需要考虑土体的变形特性。
土体的变形可以分为弹性变形和塑性变形两种。
弹性变形是指在荷载作用后,土体恢复到无荷载状态时的变形,是可逆的,可以通过应力和应变之间的线性关系进行计算。
而塑性变形是指在荷载作用后,土体不完全恢复到无荷载状态时的变形,是不可逆的,需要通过试验或经验公式来确定。
总之,土体中的应力计算是根据应力平衡原理和弹性力学原理进行的,需要考虑土体的类型、作用力的大小和方向以及土体的弹性和变形特性。
通过合理的应力计算,可以为土壤工程和土木工程的设计和施工提供基础数据。
教学内容设计及安排第一节土的压缩性【基本内容】 【工程实例】土体压缩性——土在压力(附加应力或自重应力)作用下体积缩小的特性。
地基土压缩-→地基的沉降 沉降值的大小取决于⎩⎨⎧性、各土层厚度及其压缩地基土层的类型、分布布建筑物荷载的大小和分地基土的压缩实质 减少。
会被压缩,也会被排出部分);)不变;但会被排出(孔隙水体积(不变;土粒体积(v as V V V V ⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧ω)土的固结——土体在压力作用下其压缩量随时间增长的过程。
【讨论】土体固结时间长短与哪些因素有关?一、侧限压缩试验及e -p 曲线1.侧限压缩试验(固结试验)侧限——限制土样侧向变形,通过金属环刀来实现。
试验目的——研究测定试样在侧限与轴向排水条件下的变形和压力,或孔隙比和压力的关系,变形和时间的关系,以便计算土的各项压缩指标。
试验设备——固结仪。
2.e -p 曲线要绘制e -p 曲线,就必须求出各级压力作用下的孔隙比——e 。
如何求e ?看示意图:设试样截面积为A ,压缩前孔隙体积为V v0,土粒体积为V S0,土样高度为H 0,孔隙比为e 0(已测出)。
压缩稳定后的孔隙体积为V v ,土粒体积为V S ,土样高度为H 1,孔隙比为e ,S 为某级压力下样式高度变化(用测力计测出),cm 。
依侧限压缩试验原理可知:土样压缩前后试样截面积A 不变,V S0=V S1,则有:)1(000e H Se e +-= 利用上式计算各级荷载P 作用下达到的稳定孔隙比e ,可绘制如图3-2所示的e -p 曲线,该曲线亦被称为压缩曲线。
常规试验中,一般按P =50kPa 、100 kPa 、200 kPa 、400 kPa 四级加荷,测定各级压力下的稳定变形量S ,然后由式(3-2)计算相应的孔隙比e 。
压缩曲线⎪⎩⎪⎨⎧—压缩性低。
—平缓著。
土的孔隙比减少得愈显量作用下,—说明在相同的压力增—越陡二、压缩性指标1.压缩系数 dpde-=α α——压缩系数,MP a -1,负号表e 随P 的增长而减小。
