星三角降压启动

星三角降压启动基本原理一、引言星三角降压是一种常用的电动机启动方法，广泛应用于工业领域。

本文将详细介绍星三角降压启动的基本原理以及其在实际应用中的使用。

二、星三角降压启动原理1.什么是星三角降压启动？–星三角降压启动是指通过将电动机的绕组从星形接线切换为三角形接线，从而降低电动机起动时的输入电压，达到控制起动电流的目的。

2.星接线和三角接线的区别–星形接线：将电动机的三个绕组的起始端连接在一起，形成一个星形结构。

–三角形接线：将电动机的三个绕组的起始端和终止端依次连接形成一个闭合的三角形。

3.星三角降压启动的步骤–步骤一：电动机绕组以星形接线方式连接。

–步骤二：电动机启动时，通过接触器或其他控制装置将电动机的绕组从星形切换为三角形接线。

–步骤三：切换后，电动机的电流和转矩会在瞬间降低，实现降压启动。

–步骤四：一段时间后，电动机正常运行，转矩逐渐增加，再次切换回星形接线。

4.星三角降压启动的作用–降低电动机起动时的电流和转矩，减少对电网的冲击。

–提高电动机的启动效率，减少起动时间和能耗。

–延长电动机的使用寿命，减少机械和电气故障的发生。

三、星三角降压启动的应用1.工业领域–电动机的启动和停止对于工业生产具有重要影响，星三角降压启动广泛应用于各类电动机，如风机、水泵、压缩机等。

–在机械制造和精密加工过程中，电动机的平稳启动对保证产品质量具有关键作用，星三角降压启动能有效减少起动冲击，保护机械设备。

2.建筑领域–星三角降压启动适用于建筑物中的电梯、风扇、空调等设备，能够降低启动电路的过载情况，延长设备的使用寿命。

3.能源领域–星三角降压启动被广泛应用于风力发电和太阳能发电等能源项目中，通过降低启动电流，减小设备与电网之间的冲击，提高能源系统的稳定性。

四、星三角降压启动的优缺点1.优点–起动电流和转矩小，减少对电网的冲击。

–启动效率高，减少能耗。

–延长电动机寿命，减少故障发生。

2.缺点–需要额外的控制装置，增加成本。

星三角降压启动工作原理
星三角降压启动是一种常用的电机启动方法，它通过改变电线的接线方式，将电机在起动时降低电压，以实现平稳启动。

工作原理如下：首先，电机的三相绕组通过三个接线点与电源相连接，形成星形连接。

在星形连接方式下，电机的每个相对地的电压较高，因此，启动时电流较大。

当电机完全启动后，可以切换为三角形连接方式，此时电压降低为原先电源电压的
1/√3，电流也相应降低。

这样，电机就可以平稳地进行工作。

具体的启动过程如下：
1. 初始状态下，将电机的三个相连接为星形，即将电源的三个相分别接到电机三个相的一端。

2. 启动时，先给电机供电，电机开始运行。

由于星形接线的存在，电机的电压和电流较高。

3. 当电机运行到一定速度时，通过一个启动器或控制装置切换电机的连接方式为三角形。

这个切换一般是通过自动的电气设备实现的。

4. 在切换为三角形连接方式后，电机的电压降低为原先电源电压的1/√3，电流也相应降低。

电机继续以降压状态下的电压
和电流进行运行。

通过星三角降压启动，可以在保证电机起动时电压和电流较高的情况下，通过切换连接方式，将电压降低到正常工作的水平，避免了起动时的冲击和对电源的过大负荷。

这种启动方式在许多应用场合中都得到广泛应用。

星三角降压启动原理
星三角降压起动是一种常用的电动机启动方式，其原理如下：
1. 电路连接：在星三角降压起动电路中，电动机的三个绕组分别与三个继电器K1、K2、K3的触点相连。

继电器K1的三个
触点依次与电动机绕组的U、V、W相连接，同时与电源相连接；K2、K3的三个触点分别与电动机绕组的U、V、W相连接。

2. 起动过程：
a. 初始状态：在起动前，继电器K1、K2、K3处于断开状态，即其触点的常闭触点闭合，常开触点断开。

b. 起动准备：当起动按钮按下后，继电器K1的触发线圈接通，触点切换到常开触点闭合、常闭触点断开的状态。

c. 星形连接：K1触点的常开触点闭合后，U、V、W绕组便
形成了一个星形连接，此时电动机的输入电压等于供电电源的电压，电动机处于较低的电压状态。

d. 延时操作：经过一段预定的延时时间，通常是数秒至数十秒，继电器K2的触发线圈接通，触点切换到常开触点闭合、
常闭触点断开的状态。

e. 三角连接：K2触点的常开触点闭合后，U、V、W绕组便
形成了一个三角形连接，电动机的输入电压接近于供电电源电压的三分之一，此时电动机实际上得到了降压启动。

f. 延时断开：在电动机转速逐渐增加至正常工作速度后，继
电器K3的触发线圈接通，触点切换到常开触点闭合、常闭触
点断开的状态。

此时，继电器K1、K2、K3的触点全部断开，电动机绕组回到常规的工作状态。

星三角降压起动利用了继电器的触点切换功能和延时控制，实现了电动机在起动过程中从较低电压逐渐增加到额定电压的平稳启动过程。

这种启动方式有助于减小起动时的电流冲击，保护电动机和电网设备的稳定运行。

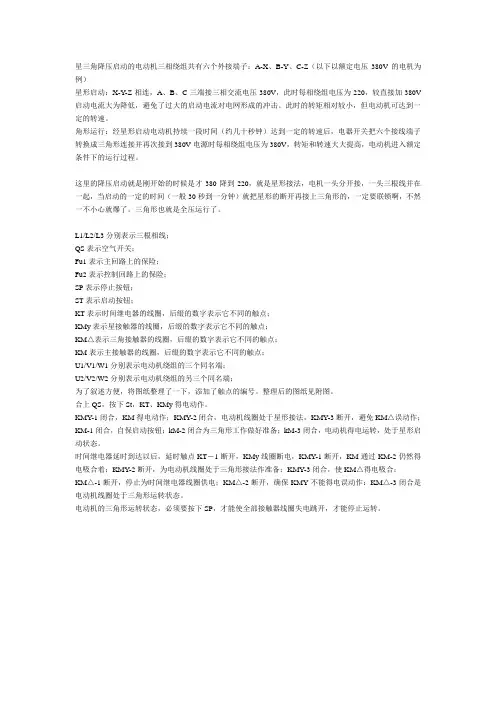

星三角降压启动的电动机三相绕组共有六个外接端子：A-X、B-Y、C-Z（以下以额定电压380V的电机为例）星形启动：X-Y-Z相连，A、B、C三端接三相交流电压380V，此时每相绕组电压为220，较直接加380V 启动电流大为降低，避免了过大的启动电流对电网形成的冲击。

此时的转矩相对较小，但电动机可达到一定的转速。

角形运行：经星形启动电动机持续一段时间（约几十秒钟）达到一定的转速后，电器开关把六个接线端子转换成三角形连接并再次接到380V电源时每相绕组电压为380V，转矩和转速大大提高，电动机进入额定条件下的运行过程。

这里的降压启动就是刚开始的时候是才380降到220，就是星形接法，电机一头分开接，一头三根线并在一起，当启动的一定的时间（一般30秒到一分钟）就把星形的断开再接上三角形的，一定要联锁啊，不然一不小心就爆了。

三角形也就是全压运行了。

L1/L2/L3分别表示三根相线；QS表示空气开关；Fu1表示主回路上的保险；Fu2表示控制回路上的保险；SP表示停止按钮；ST表示启动按钮；KT表示时间继电器的线圈，后缀的数字表示它不同的触点；KMy表示星接触器的线圈，后缀的数字表示它不同的触点；KM△表示三角接触器的线圈，后缀的数字表示它不同的触点；KM表示主接触器的线圈，后缀的数字表示它不同的触点；U1/V1/W1分别表示电动机绕组的三个同名端；U2/V2/W2分别表示电动机绕组的另三个同名端；为了叙述方便，将图纸整理了一下，添加了触点的编号。

整理后的图纸见附图。

合上QS，按下St，KT、KMy得电动作。

KMY-1闭合，KM得电动作；KMY-2闭合，电动机线圈处于星形接法，KMY-3断开，避免KM△误动作；KM-1闭合，自保启动按钮；kM-2闭合为三角形工作做好准备；kM-3闭合，电动机得电运转，处于星形启动状态。

时间继电器延时到达以后，延时触点KT－1断开，KMy线圈断电，KMY-1断开，KM通过KM-2仍然得电吸合着；KMY-2断开，为电动机线圈处于三角形接法作准备；KMY-3闭合，使KM△得电吸合；KM△-1断开，停止为时间继电器线圈供电；KM△-2断开，确保KMY不能得电误动作：KM△-3闭合是电动机线圈处于三角形运转状态。

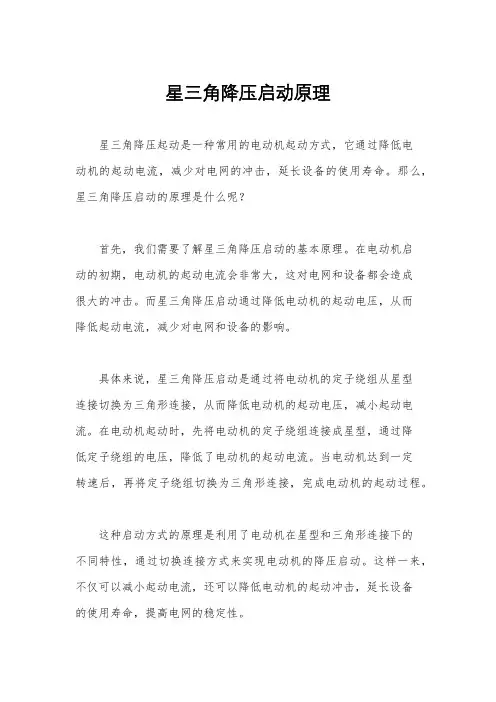

星三角降压启动原理星三角降压起动是一种常用的电动机起动方式，它通过降低电动机的起动电流，减少对电网的冲击，延长设备的使用寿命。

那么，星三角降压启动的原理是什么呢？首先，我们需要了解星三角降压启动的基本原理。

在电动机启动的初期，电动机的起动电流会非常大，这对电网和设备都会造成很大的冲击。

而星三角降压启动通过降低电动机的起动电压，从而降低起动电流，减少对电网和设备的影响。

具体来说，星三角降压启动是通过将电动机的定子绕组从星型连接切换为三角形连接，从而降低电动机的起动电压，减小起动电流。

在电动机起动时，先将电动机的定子绕组连接成星型，通过降低定子绕组的电压，降低了电动机的起动电流。

当电动机达到一定转速后，再将定子绕组切换为三角形连接，完成电动机的起动过程。

这种启动方式的原理是利用了电动机在星型和三角形连接下的不同特性，通过切换连接方式来实现电动机的降压启动。

这样一来，不仅可以减小起动电流，还可以降低电动机的起动冲击，延长设备的使用寿命，提高电网的稳定性。

除了上述的原理外，星三角降压启动还有一些需要注意的问题。

首先，电动机的星三角切换需要在电动机停止运行状态下进行，否则会对电动机和设备造成损坏。

其次，星三角降压启动需要特殊的电气控制设备来实现，需要按照相关的操作规程和标准来进行操作，以确保启动的安全可靠。

综上所述，星三角降压启动是一种常用的电动机启动方式，通过降低电动机的起动电压，减小起动电流，降低起动冲击，延长设备寿命，提高电网稳定性。

其原理是利用了电动机在星型和三角形连接下的不同特性，通过切换连接方式来实现电动机的降压启动。

在实际应用中，需要注意操作规程和安全标准，确保启动的安全可靠。

希望本文能够帮助大家更好地理解星三角降压启动的原理和应用。

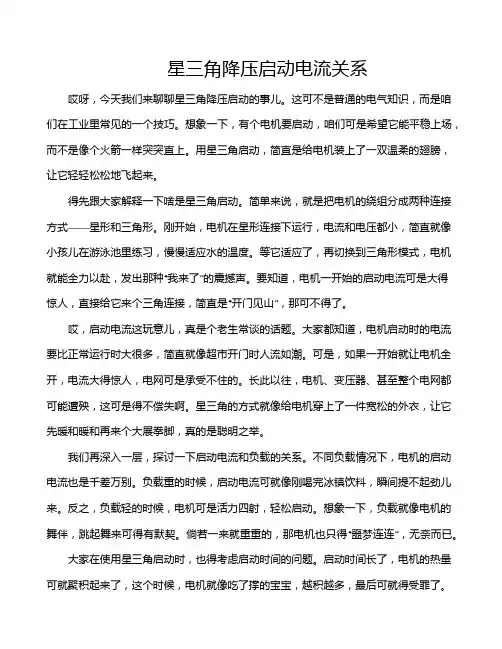

星三角降压启动电流关系哎呀，今天我们来聊聊星三角降压启动的事儿。

这可不是普通的电气知识，而是咱们在工业里常见的一个技巧。

想象一下，有个电机要启动，咱们可是希望它能平稳上场，而不是像个火箭一样突突直上。

用星三角启动，简直是给电机装上了一双温柔的翅膀，让它轻轻松松地飞起来。

得先跟大家解释一下啥是星三角启动。

简单来说，就是把电机的绕组分成两种连接方式——星形和三角形。

刚开始，电机在星形连接下运行，电流和电压都小，简直就像小孩儿在游泳池里练习，慢慢适应水的温度。

等它适应了，再切换到三角形模式，电机就能全力以赴，发出那种“我来了”的震撼声。

要知道，电机一开始的启动电流可是大得惊人，直接给它来个三角连接，简直是“开门见山”，那可不得了。

哎，启动电流这玩意儿，真是个老生常谈的话题。

大家都知道，电机启动时的电流要比正常运行时大很多，简直就像超市开门时人流如潮。

可是，如果一开始就让电机全开，电流大得惊人，电网可是承受不住的。

长此以往，电机、变压器、甚至整个电网都可能遭殃，这可是得不偿失啊。

星三角的方式就像给电机穿上了一件宽松的外衣，让它先暖和暖和再来个大展拳脚，真的是聪明之举。

我们再深入一层，探讨一下启动电流和负载的关系。

不同负载情况下，电机的启动电流也是千差万别。

负载重的时候，启动电流可就像刚喝完冰镇饮料，瞬间提不起劲儿来。

反之，负载轻的时候，电机可是活力四射，轻松启动。

想象一下，负载就像电机的舞伴，跳起舞来可得有默契。

倘若一来就重重的，那电机也只得“噩梦连连”，无奈而已。

大家在使用星三角启动时，也得考虑启动时间的问题。

启动时间长了，电机的热量可就聚积起来了，这个时候，电机就像吃了撑的宝宝，越积越多，最后可就得受罪了。

选择合适的启动时间，就像在给电机把脉，咱得知道什么时候该松，什么时候该紧。

只有这样，电机才能在这场“启动比赛”中胜出。

再来聊聊实际应用吧。

工厂里，很多设备都用得上星三角降压启动。

比如说，起重机、输送机这些家伙，启动的时候真的是不能太着急。

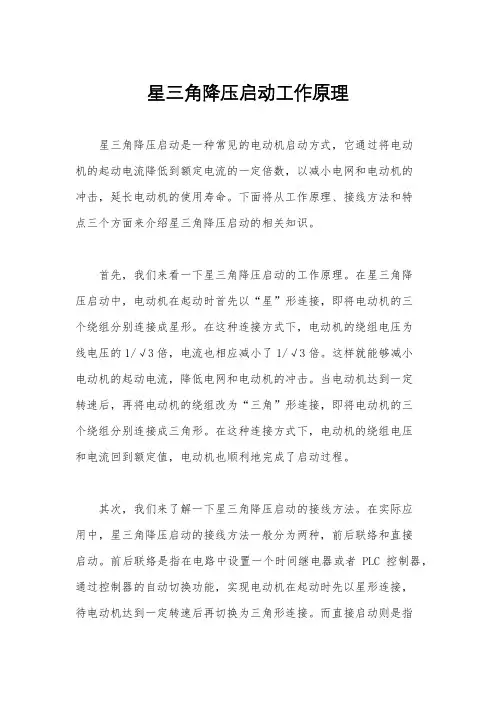

星三角降压启动工作原理星三角降压启动是一种常见的电动机启动方式，它通过将电动机的起动电流降低到额定电流的一定倍数，以减小电网和电动机的冲击，延长电动机的使用寿命。

下面将从工作原理、接线方法和特点三个方面来介绍星三角降压启动的相关知识。

首先，我们来看一下星三角降压启动的工作原理。

在星三角降压启动中，电动机在起动时首先以“星”形连接，即将电动机的三个绕组分别连接成星形。

在这种连接方式下，电动机的绕组电压为线电压的1/√3倍，电流也相应减小了1/√3倍。

这样就能够减小电动机的起动电流，降低电网和电动机的冲击。

当电动机达到一定转速后，再将电动机的绕组改为“三角”形连接，即将电动机的三个绕组分别连接成三角形。

在这种连接方式下，电动机的绕组电压和电流回到额定值，电动机也顺利地完成了启动过程。

其次，我们来了解一下星三角降压启动的接线方法。

在实际应用中，星三角降压启动的接线方法一般分为两种，前后联络和直接启动。

前后联络是指在电路中设置一个时间继电器或者PLC控制器，通过控制器的自动切换功能，实现电动机在起动时先以星形连接，待电动机达到一定转速后再切换为三角形连接。

而直接启动则是指通过手动切换按钮或者开关来实现星三角降压启动。

这两种接线方法各有优缺点，具体应用时需要根据实际情况进行选择。

最后，我们来总结一下星三角降压启动的特点。

首先，星三角降压启动可以有效降低电动机的起动电流，减小了对电网和电动机的冲击，延长了设备的使用寿命。

其次，星三角降压启动的接线方法灵活多样，可以根据实际需要选择合适的方式进行接线。

再次，星三角降压启动的投资成本相对较低，适用于许多中小型电动机的启动。

最后，需要注意的是，星三角降压启动只适用于空载或者轻载启动，对于重载启动则需要考虑其他启动方式。

综上所述，星三角降压启动通过改变电动机的绕组连接方式，实现了减小起动电流的目的。

在实际应用中，我们需要根据电动机的实际情况和需求来选择合适的接线方法，并注意其适用范围，以保证电动机的安全稳定运行。

星三角降压启动基本原理星三角降压启动是一种常见的电机启动方式，它主要应用于大功率交流电机的启动。

在实际工程中，星三角降压启动可以有效地减少电机起动时的电流冲击和损坏，同时也能够提高电机的起动效率和可靠性。

本文将从星三角降压启动的基本原理、控制器设计和应用场景等方面进行详细介绍。

一、星三角降压启动的基本原理1.1 什么是星三角降压？在介绍星三角降压启动之前，我们先来了解什么是星三角降压。

星三角降压是一种常见的电气控制方式，它主要应用于大功率交流电机的起动。

在这种控制方式下，电机起始时使用较低的电压进行起动，然后逐渐增加到额定电压。

这样可以有效地减少起始时的电流冲击和损坏。

1.2 星三角降压启动原理星三角降压启动采用了两个不同的接线方式：星型连接和三角形连接。

在起始阶段，将交流电源接入到电机中并通过控制器将其连接为星型。

这时电压将会降低到原来的1/3，电流也会相应地减小。

当电机达到一定的转速后，控制器将其连接为三角形，此时电压和电流都会恢复到额定值。

这种启动方式可以有效地减少起始时的电流冲击和损坏。

1.3 星三角降压启动的优点星三角降压启动有以下几个优点：（1）起始时的电流冲击小：因为在启动阶段使用了较低的电压，所以起始时的电流也会相应地减小。

（2）可靠性高：由于起始时的电流较小，所以可以有效地减少损坏和故障。

（3）节省能源：使用星三角降压启动可以节省大量能源，因为在起始阶段使用了较低的电压。

二、星三角降压启动控制器设计2.1 星三角降压控制器组成星三角降压控制器主要由以下组成部分：（1）接线端子：用于连接交流电源和电机。

（2）主开关：用于控制整个系统的开关状态。

（3）继电器：用于切换星型和三角形连接状态。

（4）电容器：用于储存电能，以便在启动阶段提供额外的电流。

（5）控制电路：用于监测电机状态和控制继电器的开关状态。

2.2 星三角降压控制器工作原理星三角降压控制器的工作原理如下：（1）起始阶段：在起始阶段，控制器将继电器连接为星型。

什么是星三角启动？星三角降压启动原理和适用场合 - 电动机在使用三相异步电动机的使用过程中，在启动时电流较大,会对电网产生肯定的冲击，所以容量大的电动机必需实行肯定的方式启动如降压启动等,星一三角形换接启动就是一种简洁便利的降压启动方式.星三角起动可通过手动和自动操作把握方式实现。

那么什么是星三角启动呢？一般的三相异步电动机，功率在3千瓦及以下为Y星形接法，4千瓦及以上为△三角形接法，所以对于一般较大功率的电机都是接受的三角形接线方法。

星三角启动的概念：对于正常运行的定子绕组为三角形接法的鼠笼式异步电动机来说，假如在启动时将定子绕组接成星形，待启动完毕后再接成三角形，就可以降低启动电流，减轻它对电网的冲击。

这样的启动方式称为星三角减压启动，或简称为星三角启动（Y-Δ起动）。

因此星三角启动的实现方法：在电机启动时将电机接成星型接线，当电机启动成功后再将电机改接成三角型接线(通过双投开关快速切换；三相异步电动机接受星三角启动将有以下特点极适用场合：1、异步电机的星三角降压启动，简洁易行，电流降低幅度大；2、因电机启动电流与电源电压成正比，此时电网供应的启动电流只有全电压启动电流的1/3 ，所以启动力矩也只有全电压启动力矩的1/3，只适宜电机空载或轻载启动的场合；3、切换的时间可依据启动过程电流明显减小为标志，即时切换；4、异步电机的星三角降压启动过程的延时切换时间不能早，也不能晚，早了切换电流大，晚了电机低压运行时间长，电机易发热；5、异步电机的星三角降压启动过程，包括Y接降压启动和角接全压运行两个过程；6、属降压启动他是以牺牲功率为代价来换取降低启动电流来实现的。

所以不能一概而以电机功率的大小来确定是否需接受星三角启动，还的看是什么样的负载。

7、可以用时间、电流变换器，实现延时、电流双信号切换，即能做到即时切换，也不会拖延时间，避开电机连续低压长时间运行；。

电动机星角降压启动所谓电动机星角降压启动，是指电机正常运行时，线圈绕组为三角形接法的电机，电机在运行时，每相绕组所承受的电压是线电压，也就是380V电压，人们为了减小电机启动电流，所以将电机启动时，把绕组通过接触器改接成星形，这时每相绕组所承受的电压，是相电压，既220V电压，电压小了吧，所以电流也跟着降低了阿，降低多少？，降低原来电流的根号三分之一倍，达到了减小启动电流的目的了，他的好处是，减小电机因启动电流很大造成对系统的冲击，适合电源容量相对较小的系统，另，可减小机械冲击，但因为电压的降低，电机的启动转矩降低了原来的三倍，这是它的缺点，但在启动转矩要求不太大的机械设备中，可以满足机械要求，当电机达到或接近额定转速时，再通过接触器由星星形接法，转换成三角，开始在额定电压下运形，当然在电网允许的情况下，或要求起动转矩大等，看其情况也可直接起动。

星-三角启动是一种降压启动方法，启动时三相定子绕组接成星形，待转速接近稳定时改接成三角形。

这样，启动电压，电流都只有三角形连接时的1/√3，由于三角形连接时绕组内的电流是线路电流的1/√3，而星形连接时二者是相等的。

因此，接成星形启动时的线路电流只有接成三角形直接启动时线路电流的1/3.由于启动转矩Mq∝U2，Mq也要降低到直接启动时的1/3，因此这种启动方法只适用于空载或轻载启动。

固定接法的Y或△方式电机，绕组实际所承受的电压是不一样的。

△接法电机的每相绕组是承受电压380V，Y接法电机的每相绕组是承受电压220V，即Y接法比△接法每相绕组承受的电压降低根号3倍(1.732倍)，则Y接法比△接法每相绕组匝数少根号3倍(1.732倍)。

那么，原△接法改为Y接法时，绕组匝数没变(只是接法改变)，这时绕组可承受电压380V 的根号3倍(660V)，能承受660V电压的绕组去承受220V电压，其倍率是220V根号3倍再根号3倍，实际相电流也就是原△接法时电流的1/3了。

Y--Δ降压启动异步电动机因其结构简单、价格便宜、可靠性高等优点被广泛应用.但在启动过程中起动电流较大,所以容量大的电动机必须采取一定的方式启动,星一三角形换接启动就是一种简单方便的降压启动方式.星三角起动可通过手动和自动操作控制方式实现。

对于正常运行的定子绕组为三角形接法的鼠笼式异步电动机来说，如果在启动时将定子绕组接成星形，待启动完毕后再接成三角形，就可以降低启动电流，减轻它对电网的冲击。

这样的启动方式称为星三角减压启动，或简称为星三角启动（Y-Δ起动）。

采用星三角启动时，启动电流只是原来按三角形接法直接起动时的1/3。

如果直接起动时的起动电流以6～7Ie计，则在星三角起动时，起动电流才2～2.3倍。

同时启动电压也只是为原来三角形接法直接启动时的根号三分之一。

起动电流降低了，起动转矩也降为原来按三角形接法直接起动时的1/3。

由此可见，采用星三角起动方式时，电流特性很好，而转矩特性较差，所以客观存在只适用于无载或者轻载起动的场合。

换句话说，由于起动转矩小，星三角起动的优点还是很显著的，因为基于这个起动原理的星三角起动器，同任何别的减压起动器相比较，其结构最简单，价格也最便宜。

除此之外，星三角起动方式还有一个优点，即当负载较轻时，可以让电动机在星形接法下运行。

此时，额定转矩与负载可以匹配，这样能使电动机的效率有所提高，并因之节约了电力消耗。

Y—△降压起动也称为星形—三角形降压起动，简称星三角降压起动。

这一线路的设计思想仍是按时间原则控制起动过程。

所不同的是，在起动时将电动机定子绕组接成星形，每相绕组承受的电压为电源的相电压（220V），减小了起动电流对电网的影响。

而在其起动后期则按预先整定的时间换接成三角形接法，每相绕组承受的电压为电源的线电压（380V），电动机进入正常运行。

凡是正常运行时定子绕组接成三角形的鼠笼式异步电动机，均可采用这种线路。

星形--三角形应注意：1。

电机绕组的额定电压为380V的（也就是额定电压380V接法为三角形接法）才能星形--三角形；2。

电动机星三角降压启动工作原理一、引言电动机是现代工业中最常见的设备之一，它广泛应用于各种机械设备中。

在电动机的启动过程中，为了避免电网对电动机的冲击，需要采用降压启动方式。

其中，星三角降压启动是一种常见的方法。

二、星三角降压启动原理1. 什么是星三角降压启动星三角降压启动是指在电动机起始时，先将电动机接成“星形”接法，使电流减小到原来的1/3，然后再将其转换为“三角形”接法以达到正常运行状态。

这种方式可以减少起始时电流过大对设备造成的损坏，并且可以延长电动机寿命。

2. 星形接法和三角形接法在讲解星三角降压启动原理之前，需要了解一下“星形”和“三角形”两种接法。

（1）星形接法：即将三个相位分别连接到一个共同点上，并且另外一个端子连接到外界。

如下图所示：（2）三角形接法：即将每个相位依次连接起来，并且另外一个端子连接到外界。

如下图所示：3. 星三角降压启动原理星三角降压启动的原理是利用星形接法时电动机的绕组电阻值变大，从而使电流减小。

具体来说，当电动机处于星形接法状态时，每个相位的电阻会增加3倍。

因此，总电阻也会增加3倍。

这样，根据欧姆定律可以得出，当总电阻增加3倍时，总电流就会减少1/3。

在将电动机转换为三角形接法时，由于每个相位之间的连接方式改变了，因此绕组中的总电阻也发生了变化。

但是由于三角形接法时各相之间并没有串联起来，所以总电阻并没有像星形接法一样增加。

因此，在转换为三角形接法后，电动机可以正常运行。

三、星三角降压启动过程1. 连接方式在进行星三角降压启动前需要将其连接起来。

具体步骤如下：（1）首先将三个相位分别连接到一个共同点上，并且另外一个端子连接到外界。

（2）然后将控制器中的开关转到“星形”位置。

（3）打开控制器上的“启动”按钮。

2. 启动过程在进行星三角降压启动时，电动机的启动过程可以分为以下几个阶段：（1）星形接法阶段：在这个阶段中，电动机处于星形接法状态。

由于绕组中的总电阻增加了3倍，因此电流减少了1/3。

星三⾓降压启动教学过程实训五降压启动控制线路知识点部分课题引⼊：对于因直接启动冲击电流过⼤⽽⽆法承受的场合，通常采⽤减压起动，此时，启动转矩下降，启动电流也下降，只适合必须减⼩起动电流，⼜对启动转矩要求不⾼的场合。

常见降压起动⽅法：定⼦串电阻降压启动、Y/Δ启动控制线路、延边三⾓启动、⾃耦变压器降压启动。

三相⿏笼式异步电动机的启动控制（1）⼀、全压启动控制线路1、全压启动的基本原理启动时加在电动机定⼦绕组上的电压为额定电压。

2、启动特点开关直接控制熔断器FU：短路保护开关QS：闸⼑开关、铁壳开关等。

适⽤于不频繁起动的⼩容量电动机，不能远距离、⾃动控制。

⼆、定⼦串电阻降压启动1、定⼦串电阻降压启动的基本原理三相笼形异步电动机启动时，在电动机定⼦电路串⼊电阻或电抗器，使加到电动机定⼦绕组端电压降低，减少了电动机上的启动电流。

当电动机的转速接近额定值时，切除了电阻，电源电压直接加在电动机上，启动过程结束。

2、定⼦串电阻减压起动控制电路：主电路(a)：在刚起动时，KM1主触头闭合，串⼊电阻R降压起动，在正常运⾏时， KM2主触头闭合，切除电阻R。

控制电路(b)：按SB2，线圈KM1、KT得电，KM1主触头闭合，电动机串⼊电阻降压起动，KT延时到，KM2线圈得电，电阻被短路，电动机正常起动。

起动后，KM1与KT⼀直得电，浪费电能。

三、Y/Δ启动控制线路1、Y/Δ启动的基本控制电路全压⼯作时为三⾓形接法的电动机，起动时将其定⼦绕组接成星形，降低电动机的绕组相电压，进⽽限制起动电流。

当反映起动过程结束的定时器发出指令时再将电动机的定⼦绕组改接成三⾓形接法实现全压⼯作。

2、分析主电路(a)：KM2与KM3的主触点同时闭合，会造成电源短路，控制电路必须能够避免这种情况发⽣。

控制电路(b) ：按下SB2，KM1、KM3线圈得电，它们的主触点闭合，电动机在Y⽅式下降压起动；⾃锁触点KM1闭合，同时KT线圈得电，延时开始，松开SB2， KM1、KM3线圈继续得电，保证电动机⼯作，KT延时时间到，KM3线圈失电，KM2线圈得电，电动机在△⽅式下⼯作。

2.2.4 星形—三角形降压启动这种方式的原理是：起动时把绕组接成星形连接，起动完毕后再自动换接成三角形接法而正常运行。

凡是正常运行时定子绕组接成三角形的笼型异步电动机，均可采用这种降压启动方法（该方法也仅适用于这种接法的电动机）。

图2.11a)是用两个接触器和一个时间继电器自动完成Y —Δ转换的起动控制电路。

由图可知，按下SB2后，接触器KM1得电并自锁，同时KT 、KM3也得电，KM1、KM3主触头同时闭合，电机以星形接法起动。

当电机转速接近正常转速时，到达通电延时型时间继电器KT 的整定时间，其延时动断触头断开，KM3线圈断电，延时动合触头闭合，KM2线圈得电，同时KT 线圈也失电。

这时，KM1、KM2主触头处于闭合状态，电动机绕组转换为三角形连接，电机全压运行。

图中把KM2、KM3的动断触头串联到对方线圈电路中，构成“互锁”电路，避免KM2与KM3同时闭合，引起电源短路。

在电机Y —Δ起动过程中，绕组的自动切换由时间继电器KT 延时动作来控制。

这种控制方式称为按时间原则控制，它在机床自动控制中得到广泛应用。

KT 延时的长短应根据起动过程所需时间来整定。

图2.11b)是用一个复合按钮、一个接触器和一个时间继电器完成Y —Δ转换的电路，工作原理请自行分析。

异步电动机因其结构简单、价格便宜、可靠性高等优点被广泛应用.但在起动过程中起动电流较大,所以容量大的电动机必须采取一定的方式起动,星一三角形换接起动就是一种简单方便的降压起动方式.星三角起动可通过手动和自动操作控制方式实现。

对于正常运行的定子绕组为三角形接法的鼠笼式异步电动机来说，如果在起动时将定子绕组接成星形，待起动完毕后再接成三角形，就可以降低起动电流，减轻它对电网的冲击。

这样的起动方式称为星三角减压起动，或简称为星三角起动（Y-Δ起动）。

采用星三角起动时，起动电流只是原来按三角形接法直接起动时的1/3。

如果直接起动时的起动电流以6～7Ie计，则在星三角起动时，起动电流才2～2.3倍。

星三角降压启动原理
星三角降压启动原理是一种常用的电动机启动方法。

它主要适用于电动机在起动时需要较大的起动电流的情况下。

其原理是通过将电动机的起动连接方式从星型切换为三角形，来降低起动电流，减小对电网的冲击。

具体来说，星三角降压启动原理主要包括以下几个步骤：
1. 首先，将电动机的绕组连接方式从星型切换为三角形。

这是通过一个特殊的电器设备，称为“星三角切换器”来实现的。

星三角切换器可以将电动机的起动绕组连接方式从星形切换为三角形。

2. 在启动时，首先以星形连接电动机的起动绕组。

这样做的目的是为了减小电动机绕组中的电流，降低对电网的冲击。

这是因为在星型连接方式下，每个绕组单独接到电网的一个相位，电动机的总起动电流为三相电流的1/√3倍，即起动电流较小。

3. 当电动机达到一定转速时，再将电动机的起动连接方式切换为三角形。

这是通过星三角切换器自动完成的。

在三角形连接方式下，电动机的起动电流会增大，但由于此时电动机已经达到一定的转速，电流冲击对电网的影响已经较小。

通过这种方式，星三角降压启动可以实现在电动机启动时较小的起动电流，从而减小对电网的冲击。

这对于电动机的启动稳定性和电网的稳定运行都非常重要。

星三角自耦降压启动原理咱先说说电机启动这件事儿。

电机就像一个大力士，想让它开始干活儿可不容易呢。

要是直接给它全电压启动，那就像是突然让一个睡眼惺忪的人进行百米冲刺，它会很“难受”的。

为啥这么说呢？因为电机在启动的时候，电流会特别大，就像一股洪水突然涌来。

这大电流可能会对电网造成冲击，就好比一群调皮的孩子突然冲进一个安静的房间，把里面弄得乱七八糟。

而且对电机自身也不好，就像一个人突然承受巨大的压力，可能会累坏了呢。

那怎么办呢？这时候星三角自耦降压启动就闪亮登场啦。

先来说说星三角启动。

电机的三相绕组，正常运行的时候是三角形接法。

但是在启动的时候呢，我们把它接成星形。

这就像是给电机穿上了一件“宽松的衣服”。

你想啊，在星形接法下，电机每相绕组承受的电压就降低了。

原本是承受线电压，现在只承受相电压啦，这个相电压可是线电压除以根号3呢。

电压降低了，电流也就跟着降低了。

这就好比我们把水流的压力减小了，那水流的速度也就不会那么猛啦。

这样一来，在启动的时候，电机的启动电流就不会那么大，对电网的冲击就小多啦，电机也能比较“轻松”地开始转动。

然后呢，当电机转起来，速度慢慢提高了，就像一个人已经从慢慢走路变成了小跑。

这时候，就可以把电机的接法从星形切换到三角形啦。

这个切换就像是给电机换了一套更适合它全力奔跑的装备。

切换到三角形接法后，电机每相绕组承受的电压就变成线电压了，电机就可以正常地、满功率地运行啦。

再来说说自耦降压启动。

自耦变压器可是个很神奇的东西呢。

它就像一个魔法盒子，能把电压按照我们想要的比例变低。

在启动的时候，电机通过自耦变压器接入电网。

比如说，自耦变压器把电压降低到原来的80%或者65%之类的。

这样电机启动的时候，它所得到的电压就低了，电流自然也小了。

自耦降压启动可以根据不同的电机和负载情况，灵活地调整降压的比例，让电机启动得更平稳、更安全。

电动机星三角降压启动工作原理1. 引言电动机是现代工业生产中非常重要的设备之一，而其启动过程对电动机的运行和使用具有至关重要的影响。

电动机的启动方式有很多种，其中一种常见的方式是电动机星三角降压启动。

本文将详细介绍电动机星三角降压启动的工作原理及其优缺点。

2. 电动机星三角降压启动原理2.1 什么是电动机星三角降压启动电动机星三角降压启动是一种常见的电动机起动方法，它通过减小电动机启动时的输入电压来降低电动机起动时的启动电流，以达到保护电动机和供电系统的目的。

2.2 电动机星三角降压启动的步骤电动机星三角降压启动一般分为以下几个步骤： 1. 星运行：电动机的三个相线都接在起点上，电动机的绕组相当于星形连接。

此时，电动机的电流较小，将保证电动机的安全起动。

2. 三角切换：在电动机起动一段时间后，发生器的控制回路将切换电动机，将三个相线分别接到其他两个绕组的起点上，形成三角形连接。

3. 三角运行：电动机的三个相线进行三角形连接后，电动机的运行效率提高，其输出功率有效提高。

2.3 电动机星三角降压启动的原理电动机星三角降压启动的原理是：由于电动机起动时的转矩较大，在电动机起动过程中，电动机的启动电流会很高，这对供电系统和电动机本身都会造成较大的压力。

而通过降低电动机的起动电压，可以减小电动机的启动电流，进而减轻电动机的负载和对供电系统的负荷。

3. 电动机星三角降压启动的优缺点3.1 优点•减小起动电流：电动机星三角降压启动可以降低电动机启动时的电流，减轻设备的负载，减小损耗，延长电机的使用寿命。

•提高供电系统效率：电动机星三角降压启动减小了电动机启动时的电流，对供电系统的影响也减小，保护了供电系统的安全运行。

3.2 缺点•起动电流波动较大：电动机星三角降压启动会导致电流的间断和波动，对供电系统造成一定冲击，可能引起设备的损坏。

•无法适用于高功率电动机：电动机星三角降压启动主要适用于低功率的电动机，对于高功率电动机，该启动方法会带来较大的问题。
