3 墙柱体构造

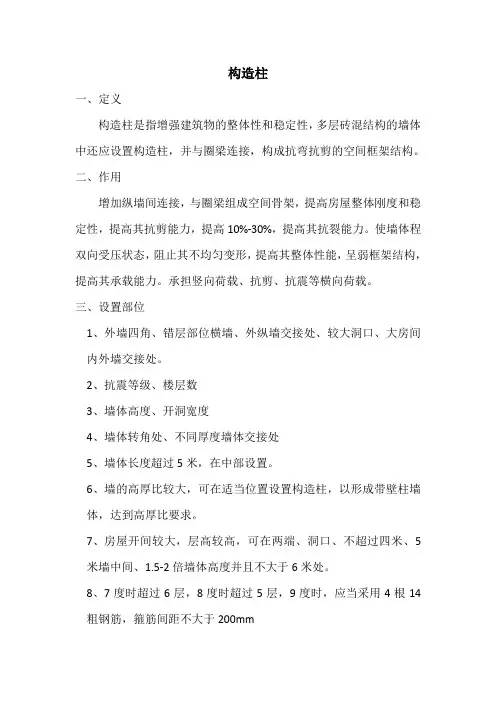

构造柱一、定义构造柱是指增强建筑物的整体性和稳定性，多层砖混结构的墙体中还应设置构造柱，并与圈梁连接，构成抗弯抗剪的空间框架结构。

二、作用增加纵墙间连接，与圈梁组成空间骨架，提高房屋整体刚度和稳定性，提高其抗剪能力，提高10%-30%，提高其抗裂能力。

使墙体程双向受压状态，阻止其不均匀变形，提高其整体性能，呈弱框架结构，提高其承载能力。

承担竖向荷载、抗剪、抗震等横向荷载。

三、设置部位1、外墙四角、错层部位横墙、外纵墙交接处、较大洞口、大房间内外墙交接处。

2、抗震等级、楼层数3、墙体高度、开洞宽度4、墙体转角处、不同厚度墙体交接处5、墙体长度超过5米，在中部设置。

6、墙的高厚比较大，可在适当位置设置构造柱，以形成带壁柱墙体，达到高厚比要求。

7、房屋开间较大，层高较高，可在两端、洞口、不超过四米、5米墙中间、1.5-2倍墙体高度并且不大于6米处。

8、7度时超过6层，8度时超过5层，9度时，应当采用4根14粗钢筋，箍筋间距不大于200mm9、一般情况下，采用4根12粗钢筋，间距不大于240mm10、构造柱纵筋应穿过圈梁横筋，保证上下贯通。

四、工程量1、截面面积*高度*数量=混凝土需要量2、钢筋量3、模板面积五、构造柱的质量通病与成因1、箍筋、拉结筋设置不符合要求，距离过大，钢筋过细，每500mm设置两根拉结筋，箍筋间距不大于100mm，竖向钢筋可采用绑扎接头，绑扎长度为35d，构造柱与圈梁交接处箍筋应加密，加密高度为1/6高度（450mm）.2、楼层间构造柱轴线错位下层浇筑构造柱垂直度超标，在上层砌筑时未进行纠正，导致上下柱不贯通，造成错位。

3、构造柱形成烂根：构造柱中根部夹有矿渣、砂浆等杂物，在构造柱马牙槎形成柱坑，杂物也很难清理，形成烂根。

4、构造柱断条：混凝土浇筑不密实，振捣不密实，圈梁、柱、墙体配筋纵横交错，阻碍混凝土下落，造成空腔，有时不注意，会造成矿渣掉落空腔，造成构造柱断条。

碎石级配不符合规定。

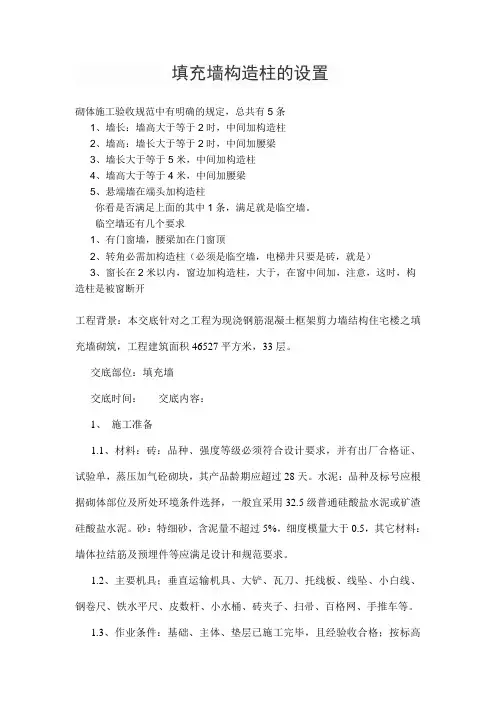

填充墙构造柱的设置砌体施工验收规范中有明确的规定，总共有5条1、墙长：墙高大于等于2时，中间加构造柱2、墙高：墙长大于等于2时，中间加腰梁3、墙长大于等于5米，中间加构造柱4、墙高大于等于4米，中间加腰梁5、悬端墙在端头加构造柱你看是否满足上面的其中1条，满足就是临空墙。

临空墙还有几个要求1、有门窗墙，腰梁加在门窗顶2、转角必需加构造柱（必须是临空墙，电梯井只要是砖，就是）3、窗长在2米以内，窗边加构造柱，大于，在窗中间加，注意，这时，构造柱是被窗断开工程背景：本交底针对之工程为现浇钢筋混凝土框架剪力墙结构住宅楼之填充墙砌筑，工程建筑面积46527平方米，33层。

交底部位：填充墙交底时间：交底内容：1、施工准备1.1、材料：砖：品种、强度等级必须符合设计要求，并有出厂合格证、试验单，蒸压加气砼砌块，其产品龄期应超过28天。

水泥：品种及标号应根据砌体部位及所处环境条件选择，一般宜采用32.5级普通硅酸盐水泥或矿渣硅酸盐水泥。

砂：特细砂，含泥量不超过5%，细度模量大于0.5，其它材料：墙体拉结筋及预埋件等应满足设计和规范要求。

1.2、主要机具；垂直运输机具、大铲、瓦刀、托线板、线坠、小白线、钢卷尺、铁水平尺、皮数杆、小水桶、砖夹子、扫帚、百格网、手推车等。

1.3、作业条件：基础、主体、垫层已施工完毕，且经验收合格；按标高抹好水泥砂浆防潮层；根据室内标高及窗台、窗顶标高已弹出控制线；墙面已予埋预拉结筋，且经验收合格；排出砖砌块的皮数线，标明拉结筋、圈梁、边梁的尺寸，经检查合格并办理手续；弹好轴线、墙身线，根据进场砖的实际规格尺寸，弹出门窗洞口位置线，经验线符合设计要求，办完预检手续；砂浆由试验室做好试配，计量设备经检验，砂浆试模已经备好（6块为一组）；框架外墙施工时，外防护脚手架应随楼层搭设完毕，且经验收合格。

2、工艺流程基层验收、墙体弹线→复检→见证取样、拌制砂浆→复试→排砖撂底、墙体盘角→检查→ 立杆挂线、砌墙→构造柱、拉筋、浇筑混凝土→检查→验收、养护3、操作要点3.1、基层清理：剔出高于楼面的砼，水泥锅巴，并清扫干净。

构造柱的模板面积计算公式：如图（D指马牙槎的外伸长度；K指墙体宽度；H为柱高度为）：当构造柱位于单片墙最前端时， S=(K×3+D×2)×H当构造柱位于L或一形墙体相交处时，S=(K×2+D×4)×H当构造柱位于T形墙体相交处时，S=(K×1+D×6)×H当构造柱位于十形墙体相交处时,S=D×8×H。

1、构造柱中马牙槎一边咬口两边咬口的意思：当构造柱位于单片墙最前端时，就是马牙槎一边咬口；当构造柱位于L或一形墙体相交处时，就是马牙槎两边咬口；当构造柱位于T形墙体相交处时，就是马牙槎三边咬口；当构造柱位于十形墙体相交处时，就是马牙槎四边咬口。

2、砖墙嵌接部分指的是哪一块：指的就是构造柱的马牙槎咬口，一般是5进5退。

3、是马牙槎部分浇砼时都浇柱吗：是的，马牙槎和柱是同时一次性浇筑的。

4、模板是不是只支两面呢：当构造柱位于“一”字形墙体中部时，只支两面。

5、构造柱中拉结筋要空过构造柱吗：必须进入构造柱达到设计或规范要求的锚固长度。

构造柱工程量计算公式：V = （B+b）*A*H + KV--构造柱砼体积B--构造柱宽度b---马牙搓宽度(注意：马牙搓是两边有时计算一边的宽度马牙搓是一边有时计算一边的一半宽度 )A---构造柱长度H---构造柱高度（自基础上表面至构造柱顶面之间的距离）K---构造柱基础工程量构造柱是为加固墙体，先砌墙后浇注混凝土的柱子。

首先，根据图纸统计图各种型号构造柱的数量，然后按下述公式计算混凝土和钢筋工程量。

1.混凝土工程量：柱高*断面面积*柱根数= m3式中：柱高——自柱基上表面至柱顶面高度，或自地圈梁顶面至屋顶圈梁顶面高度。

以GJDGZ-101-95《全国统一建筑工程预算工程量计算规则》为依据 构造柱计算时要分三段：±0.000以下至基础底部的部分，±0.000以上至屋面部分，女儿墙部分。

D 指马牙槎的外伸长度； K 指墙体宽度； H 为柱高度为）：当构造柱位于单片墙最前端时，S=(K ×3+D ×2) ×H当构造柱位于L 或一形墙体相交处时，S=(K ×2+D × 4) ×H当构造柱位于T 形墙体相交处时， S=(K ×1+D × 6) ×H当构造柱位于十形墙体相交处时,S=D ×8 ×H。

1、构造柱中马牙槎一边咬口两边咬口的意思：当构造柱位于单片墙最前端时，就是马牙槎一边咬口；当构造柱位于 L 或一形墙体相交处时，就是马牙槎两边咬口；当构造柱位于 T 形墙体相交处时，就是马牙槎三边咬口；当构造柱位于十形墙体相交处时，就是马牙槎四边咬口。

2、砖墙嵌接部分指的是哪一块：指的就是构造柱的马牙槎咬口，一般是5进5退。

3、是马牙槎部分浇砼时都浇柱吗：是的，马牙槎和柱是同时一次性浇筑的。

4、模板是不是只支两面呢：当构造柱位于“一”字形墙体中部时，只支两面。

5、构造柱中拉结筋要空过构造柱吗：必须进入构造柱达到设计或规范要求的锚固长度。

构造柱工程量计算公式：V =（B+b）*A*H + KV-- 构造柱砼体积B-- 构造柱宽度b--- 马牙搓宽度 ( 注意：马牙搓是两边有时计算一边的宽度马牙搓是一边有时计算一边的一半宽度 )A--- 构造柱长度H--- 构造柱高度（自基础上表面至构造柱顶面之间的距离）K--- 构造柱基础工程量构造柱是为加固墙体，先砌墙后浇注混凝土的柱子。

首先，根据图纸统计图各种型号构造柱的数量，然后按下述公式计算混凝土和钢筋工程量。

1.混凝土工程量：柱高 * 断面面积 * 柱根数 =m3式中：柱高——自柱基上表面至柱顶面高度，或自地圈梁顶面至屋顶圈梁顶面高度。

以GJDGZ-101-95 《全国统一建筑工程预算工程量计算规则》为依据构造柱计算时要分三段：± 0.000 以下至基础底部的部分，± 0.000 以上至屋面部分，女儿墙部分。

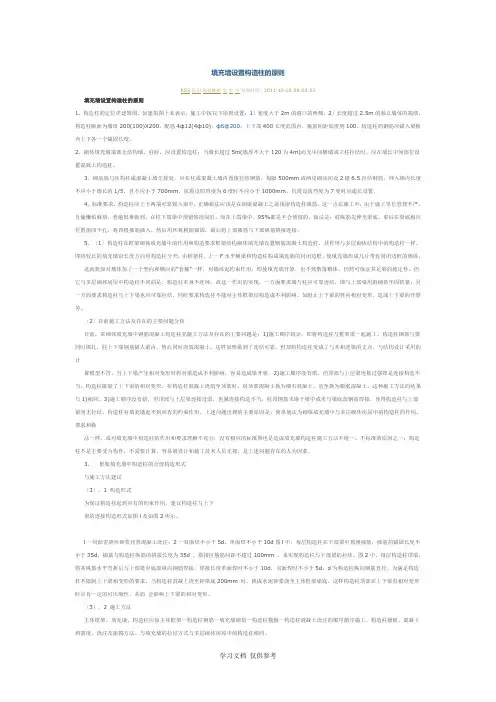

填充墙设置构造柱的原则RSS 打印复制链接大中小发布时间：2011-10-10 09:03:03填充墙设置构造柱的原则1、构造柱的定位详建筑图。

如建筑图上未表示，施工中按以下原则设置：1〕宽度大于2m的洞口的两侧。

2〕长度超过2.5m的独立墙体的端部。

构造柱断面为墙厚200(100)X200，配筋4ф12(4ф10)，ф6@200，上下端400长度范围内，箍筋间距加密到100。

构造柱的钢筋应锚入梁板内上下各一个锚固长度。

2、砌体填充墙端部无结构墙、柱时，应设置构造柱；当墙长超过5m(墙厚不大于120为4m)而无中间横墙或立柱拉结时，应在墙长中间部位设置混凝土构造柱。

3、砌块墙与结构柱或混凝土墙交接处，应在柱或混凝土墙内预留拉结钢筋，每隔500mm或两皮砌块间设2根6.5拉结钢筋，伸入墙内长度不应小于墙长的1/5，且不应小于700mm，抗震设防烈度为6度时不应小于1000mm，抗震设防烈度为7度时应通长设置。

4、标准要求，构造柱应上下两端可靠锚入梁中，正确做法应该是在倒梁混凝土之前预留构造柱纵筋。

这一点在施工中，由于施工单位管理不严，且偷懒怕麻烦，普遍很难做到。

在柱下端梁中预留情况尚好，而在上端梁中，95%都是不会预留的。

做法是：柱纵筋先伸至梁底，事后在梁底相应位置凿四个孔，将四根插筋插入，然后用环氧树脂锚固，最后将上部插筋与下部纵筋搭接连接。

5、〔1〕构造柱在框架砌体填充墙中的作用和构造要求框架结构砌体填充墙设置钢筋混凝土构造柱，其作用与多层砌体结构中的构造柱一样，即将较长的填充墙沿长度方向用构造柱分开，由框架柱、上一F水平横梁和构造柱构成填充墙的封闭边框，使填充墙形成几片带有封闭边框的墙体，这就犹如对墙体加了一个竖向和横向的“套箍”一样，对墙体起约束作用。

即使填充墙开裂，也不致散落解体，仍然可保证其足够的稳定性。

但它与多层砌体房屋中构造柱不同的是，构造柱本身不连续。

故这一作用的实现，一方面要求墙与柱应可靠连结，墙与上部梁用斜砌砖牢固挤紧；另一方面要求构造柱与上下梁也应可靠拉结，同时要求构造柱不能对主体框架结构造成不利影响，如阻止上下梁的竖向相对变形，造成上下梁的开裂等。

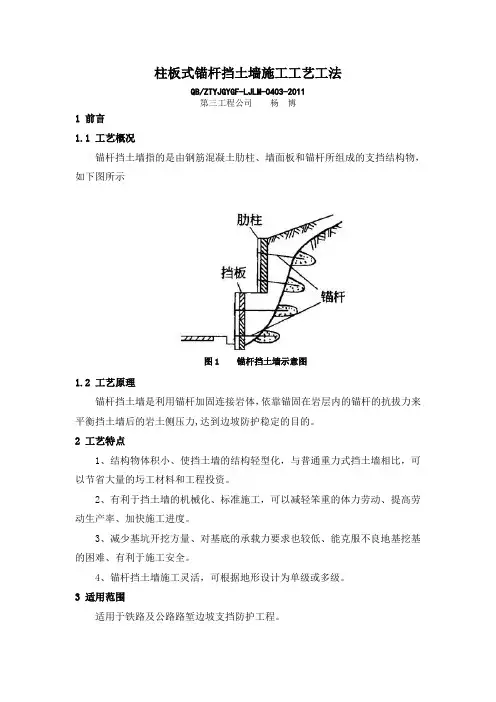

柱板式锚杆挡土墙施工工艺工法QB/ZTYJGYGF-LJLM-0403-2011第三工程公司杨博1 前言1.1 工艺概况锚杆挡土墙指的是由钢筋混凝土肋柱、墙面板和锚杆所组成的支挡结构物，如下图所示图1 锚杆挡土墙示意图1.2 工艺原理锚杆挡土墙是利用锚杆加固连接岩体，依靠锚固在岩层内的锚杆的抗拔力来平衡挡土墙后的岩土侧压力,达到边坡防护稳定的目的。

2 工艺特点1、结构物体积小、使挡土墙的结构轻型化，与普通重力式挡土墙相比，可以节省大量的圬工材料和工程投资。

2、有利于挡土墙的机械化、标准施工，可以减轻笨重的体力劳动、提高劳动生产率、加快施工进度。

3、减少基坑开挖方量、对基底的承载力要求也较低、能克服不良地基挖基的困难、有利于施工安全。

4、锚杆挡土墙施工灵活，可根据地形设计为单级或多级。

3 适用范围适用于铁路及公路路堑边坡支挡防护工程。

4 主要技术标准1、《高速铁路路基工程施工技术指南》铁建设【2010】241号2、《高速铁路路基工程施工质量验收标准》TB107513、《铁路路基施工规范》TB102024、《铁路路基工程施工质量验收标准》TB104145、《公路路基施工技术规范》JTG F106、《公路工程质量检验评定标准》JTG F80/15 施工方法搭设脚手架，清除岩面松动石块，整平墙背坡面。

按锚杆设计间距及布置形式测定孔位，采用冲击钻或旋转钻钻孔，达到设计要求的深度后用高压风清孔，清孔完成后及时安装锚杆。

采用重力灌浆与压力灌浆相结合的方式灌注砂浆，并确保孔内注满砂浆。

待砂浆锚杆强度达到设计强度并验收合格绑扎肋柱钢筋，浇注肋柱混凝土，最后安装预制槽型墙面板。

6 工艺流程及操作要点6.1 施工工艺流程框图（见图2）6.2 操作要点6.2.1施工准备1在进行锚杆施工前，应充分核对设计条件、土层条件和环境条件。

2复核设计图纸、领会设计意图，编制施工组织设计，编制施工技术交底及安全交底书，对作业人员进行先培训后上岗教育。

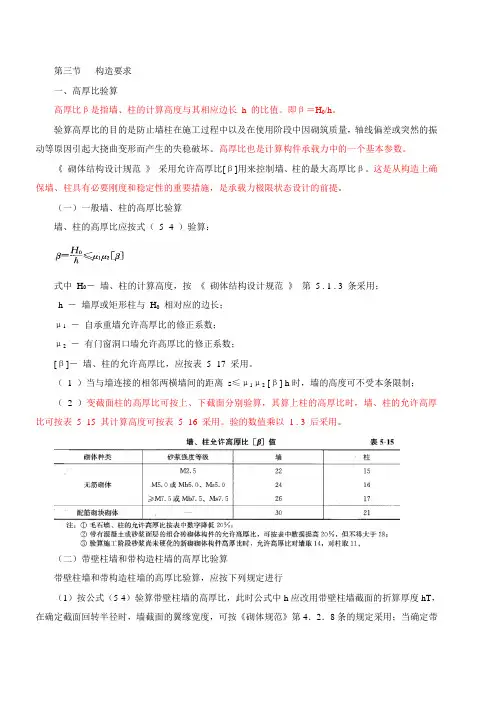

第三节构造要求一、高厚比验算高厚比β是指墙、柱的计算高度与其相应边长h 的比值。

即β＝H0/h。

验算高厚比的目的是防止墙柱在施工过程中以及在使用阶段中因砌筑质量，轴线偏差或突然的振动等原因引起大挠曲变形而产生的失稳破坏。

高厚比也是计算构件承载力中的一个基本参数。

《砌体结构设计规范》采用允许高厚比[β]用来控制墙、柱的最大高厚比β。

这是从构造上确保墙、柱具有必要刚度和稳定性的重要措施，是承载力极限状态设计的前提。

（一）一般墙、柱的高厚比验算墙、柱的高厚比应按式（5 -4 ）验算：式中H0―墙、柱的计算高度，按《砌体结构设计规范》第5 . 1 . 3 条采用；h ―墙厚或矩形柱与H0相对应的边长；μ1―自承重墙允许高厚比的修正系数；μ2―有门窗洞口墙允许高厚比的修正系数；[β]―墙、柱的允许高厚比，应按表5 -17 采用。

（1 ）当与墙连接的相邻两横墙间的距离s≤μ1μ2 [β] h时，墙的高度可不受本条限制；（ 2 ）变截面柱的高厚比可按上、下截面分别验算，其算上柱的高厚比时，墙、柱的允许高厚比可按表5 -15 其计算高度可按表5 -16 采用。

验的数值乘以 1 . 3 后采用。

（二）带壁柱墙和带构造柱墙的高厚比验算带壁柱墙和带构造柱墙的高厚比验算，应按下列规定进行（1）按公式（5-4）验算带壁柱墙的高厚比，此时公式中h应改用带壁柱墙截面的折算厚度hT，在确定截面回转半径时，墙截面的翼缘宽度，可按《砌体规范》第4．2．8条的规定采用；当确定带壁柱墙的计算高度H0时，s应取相邻横墙间的距离。

（2）当构造柱截面宽度不小于墙厚时，可按公式（5-4）验算带构造柱墙的高厚比，此时公式中h取墙厚；当确定墙的计算高度时，s应取相邻横墙间的距离；墙的允许高厚比[β]可乘以提高系数μC；式中γ——系数。

对细料石、半细料石砌体，γ=0；对混凝土砌块、细料石、毛料石及毛石砌体，γ=1．0；其他砌体，γ=1．5；bc——构造柱沿墙长方向的宽度；l——构造柱的间距。

三面墙相连的构造柱支模板一种三面支模构造柱饰面清水混凝土模板支模结构，包括三根方木横楞，两根所述方木横楞与岩面垂直设置，两根所述方木横楞之间靠近底部的位置处连接有另外一根所述方木横楞，三根所述方木横楞内侧的位置处设置有覆膜胶合板，所述覆膜胶合板与所述方木横楞相对设置，两根相对设置的所述方木横楞外侧的位置处设置有对拉螺杆，所述对拉螺杆设置有两组，所述对拉螺杆贯穿所述方木横楞，并延伸至所述方木横楞的外侧，所述对拉螺杆位于所述方木横楞外侧的位置处设置有两块固定槽钢，两块固定槽钢端面的位置处设置有槽钢垫块，所述对拉螺杆位于所述槽钢垫块外侧的位置处设置有固定螺母，所述覆膜胶合板内侧端面的位置处设置有梁钢筋和柱钢筋。

优选地，所述覆膜胶合板和所述方木横楞之间的位置处设置有两根以上的方木竖楞，所述方木竖楞均匀设置在所述覆膜胶合板和所述方木横楞之间的位置处；使得整体更加牢固。

优选地，所述覆膜胶合板内侧位于底部的两个夹角位置处设置有倒角条，所述倒角条为PVC材质。

优选地，所述覆膜胶合板包括上层覆膜胶合板和下层覆膜胶合板，所述上层覆膜胶合板与所述下层覆膜胶合板之间的位置处设置有明缝条，所述明缝条顶面和底面的位置处均设置有安装槽，所述上层覆膜胶合板和所述下层覆膜胶合板均设置在所述安装槽内；通过设置有明缝条，使得两块覆膜胶合板拼接更加方便。

优选地，所述固定槽钢与所述方木横楞之间的位置处设置有防水垫片，所述对拉螺杆穿过所述防水垫片；起到防水效果，穿过防水垫片，可以对防水垫片起到固定作用。

优选地，所述梁钢筋、所述柱钢筋与所述覆膜胶合板之间的位置处设置有垫块，所述垫块为混凝土浇筑式。

优选地，所述覆膜胶合板的表面齐平设置，三根所述方木横楞交叉设置，并两两之间向外延伸一段距离，同时所述覆膜胶合板的边角与所述方木横楞的边角相对设置；形成了内撑外拉的效果，使其结构更加牢固。

本实用新型的有益效果是：该结构安装方便，且造价明显下降，节约成本，同时结构简单，安装方便，可以有效地缩短工期，同时可以保证地下室外墙结构支模可靠，避免施工过程中的构件变形，保证了地下室外墙的浇筑质量，塑造有特色的观感质量。
