蓝宝石晶体生长设备蓝宝石晶体生长设备是一种专门用于生长人造蓝宝石晶体的设备。
蓝宝石是一种贵重的宝石，具有极高的质量和价格。
传统上，蓝宝石是通过地下深处岩浆喷发形成的，因此非常稀有。
为了满足市场需求，科学家和工程师开发出了蓝宝石晶体生长设备，通过人工方法创造出高质量的蓝宝石晶体。
蓝宝石晶体生长设备的原理基于热溶液方法。
首先，将蓝宝石晶体的原料，铝和氧化铝以适当比例溶解在高温高压的溶液中。
然后，在稳定的温度和压力条件下，将溶液缓慢冷却。
通过精确控制温度和冷却速度，将逐渐形成蓝宝石晶体结构。
整个过程需要严密的监控和控制，以确保蓝宝石晶体的质量和纯度。
1.反应室：用于容纳溶液和实施晶体生长过程。
反应室通常由高温耐压材料制成，可以承受高温高压环境。
通常还配备了温度控制和压力控制系统，以确保晶体生长过程的稳定性。
2.搅拌器：用于混合和搅拌溶液。
搅拌器的设计需要兼顾混合效果和防止晶体碎裂。
3.加热系统：温控系统用于提供并保持所需的高温环境。
4.冷却系统：冷却系统用于逐渐冷却溶液，促使晶体生长。
5.过滤系统：用于过滤杂质和杂质颗粒，确保溶液的纯净度。
6.测量和监控系统：用于监测溶液的温度、压力和其他参数，并调整控制系统以保持稳定条件。
7.结晶槽和附件：用于容纳晶体生长过程中形成的晶体。
结晶槽需要具有适当的形状和尺寸，以便于晶体生长和取出。
除了蓝宝石，类似的晶体生长设备也可用于生长其他类型的宝石和半导体材料。
这种设备已广泛应用于宝石加工和电子工业领域。
总之，蓝宝石晶体生长设备是一种先进的技术设备，通过人工方法生长高质量的蓝宝石晶体。
随着科技的发展，这种设备的生产成本也逐渐降低，使得蓝宝石晶体在市场上变得更加普及和可负担。

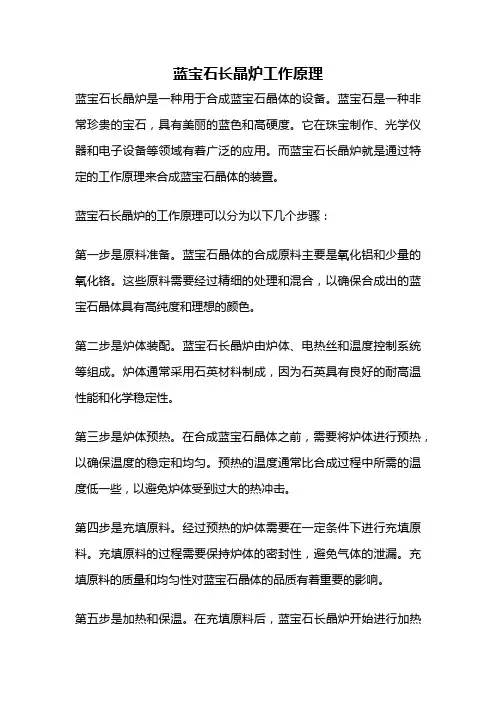

蓝宝石长晶炉工作原理蓝宝石长晶炉是一种用于合成蓝宝石晶体的设备。
蓝宝石是一种非常珍贵的宝石，具有美丽的蓝色和高硬度。
它在珠宝制作、光学仪器和电子设备等领域有着广泛的应用。
而蓝宝石长晶炉就是通过特定的工作原理来合成蓝宝石晶体的装置。
蓝宝石长晶炉的工作原理可以分为以下几个步骤：第一步是原料准备。
蓝宝石晶体的合成原料主要是氧化铝和少量的氧化铬。
这些原料需要经过精细的处理和混合，以确保合成出的蓝宝石晶体具有高纯度和理想的颜色。
第二步是炉体装配。
蓝宝石长晶炉由炉体、电热丝和温度控制系统等组成。
炉体通常采用石英材料制成，因为石英具有良好的耐高温性能和化学稳定性。
第三步是炉体预热。
在合成蓝宝石晶体之前，需要将炉体进行预热，以确保温度的稳定和均匀。
预热的温度通常比合成过程中所需的温度低一些，以避免炉体受到过大的热冲击。
第四步是充填原料。
经过预热的炉体需要在一定条件下进行充填原料。
充填原料的过程需要保持炉体的密封性，避免气体的泄漏。
充填原料的质量和均匀性对蓝宝石晶体的品质有着重要的影响。
第五步是加热和保温。
在充填原料后，蓝宝石长晶炉开始进行加热和保温。
加热过程需要控制加热速率和温度梯度，以避免晶体生长过快或过慢。
保温的目的是使晶体在合成过程中保持稳定的温度和压力条件。
第六步是晶体生长。
在加热和保温过程中，蓝宝石晶体开始逐渐生长。
晶体生长的速度和方向受到多种因素的影响，包括温度、压力、原料浓度和炉体结构等。
蓝宝石晶体的生长速度通常较慢，需要经过长时间的持续生长。
第七步是冷却和取出。
当蓝宝石晶体生长到所需的尺寸后，需要进行冷却和取出。
冷却的速度和温度梯度也需要进行控制，以避免晶体的热应力和裂纹。
取出晶体后，还需要进行后续的加工和打磨，以获得光滑和透明的蓝宝石晶体。
蓝宝石长晶炉的工作原理是一个复杂的过程，需要精确的温度控制、原料处理和炉体设计等方面的技术。
通过合理的工艺参数和操作方法，可以获得高质量的蓝宝石晶体。
蓝宝石长晶炉的应用不仅推动了珠宝和光学仪器等领域的发展，也为科研机构和生产企业提供了重要的实验设备。
蓝宝石长晶炉钨钼热场蓝宝石长晶炉钨钼热场：蓝宝石长晶炉钨钼热场是一种用于生产蓝宝石晶体的设备，它结合了蓝宝石的物理特性和钨钼的热导性能，以确保蓝宝石晶体在生长过程中的稳定性和质量。
蓝宝石是一种具有高度透明度和硬度的宝石材料，常用于高端光学器件和激光器件的制造。
要获得高质量的蓝宝石晶体，需要通过长晶技术进行生长。
长晶是一种通过控制温度梯度使溶液内的晶体先后生长的方法。
蓝宝石的长晶过程中，钨钼热场起到了关键作用。
钨钼是一种高熔点金属合金，具有优异的热导率和耐高温性能。
将钨钼制成合适的形状，使用它作为蓝宝石的生长器，可以在一定程度上控制蓝宝石晶体的生长速度和形状。
蓝宝石长晶炉钨钼热场的基本结构包括炉体、加热元件、炉渣槽等组成。
炉体由耐火材料制成，具有良好的绝缘性能和耐高温性能。
加热元件一般为电加热器，可以通过控制电流和电压来调节炉体的温度。
炉渣槽用于放置蓝宝石原料和液态炉渣，以形成适当的温度梯度，促进蓝宝石晶体的生长。
蓝宝石长晶炉钨钼热场的工作原理是：首先，将蓝宝石原料和适量的溶剂加入炉渣槽中，形成一定浓度的溶液。
然后，通过电加热器加热炉体，将溶液加热至一定温度。
在加热过程中，钨钼热场将炉渣槽内的热量迅速传递给蓝宝石溶液，使其局部达到过饱和状态，从而促进蓝宝石晶体的生长。
在整个生长过程中，需要精确控制炉体的温度和加热时间，以保持蓝宝石晶体的生长速度和形状的一致性。
此外，还需要在炉渣槽中添加一定比例的添加剂，以控制晶体的纯度和杂质含量。
蓝宝石长晶炉钨钼热场具有以下优点：首先，由于钨钼的高热导率和耐高温性能，可以快速而均匀地将热量传递给蓝宝石溶液，提高晶体生长的速度和质量。
其次，由于钨钼具有良好的机械性能，可以制成各种形状的热场，以适应不同尺寸和形状的蓝宝石晶体的生长需求。
此外，钨钼还具有良好的化学稳定性，不会与蓝宝石溶液发生反应，保证晶体的纯度和质量。
总之，蓝宝石长晶炉钨钼热场是一种先进的设备，可以高效、稳定地生产高质量的蓝宝石晶体。
蓝宝石生产相关信息一、蓝宝石生长设备厂家 (2)1. 晶棒生长设备厂家 (2)2. 晶圆切割设备厂家 (2)3. 晶片研磨抛光设备厂家 (2)二、蓝宝石生长技术 (3)1. 提拉法(Cz) (3)2. 热交换法 (4)三、蓝宝石研磨抛光技术 (5)四、蓝宝石质量检测体系 (6)1. 国内外标准 (6)2. 质量要求 (6)3. 检测方法和设备 (6)一、蓝宝石生长设备厂家1. 晶棒生长设备厂家(1) 公司名称：美国thermal technology llc网址：/产品：Model 7215-CIB Czochralski Crystal Grower蓝宝石生长设备以俄罗斯装置较好。
但俄罗斯利用泡生法生长蓝宝石居多，因此，泡生法生长设备相对较多。
一般情况下，可以采用turkey技术，购买设备由设备厂家提供生长技术。
下面两家不知道是不是俄罗斯比较有名的设备厂家。
(2) 公司名称：俄罗斯pryroda网址：/产品：OMEGA系列。
(3) 公司名称：俄罗斯tsagriol网址：http://eng.tsagriol.ru/about/partners/国内基本上没有成熟的蓝宝石晶棒生长设备厂家，有两家自称是制造该设备，但不知道是否有蓝宝石晶片制造商使用其设备。
(4) 西安百瑞科技网址：/(5) 上海晨华电炉有限公司网址：/2. 晶圆切割设备厂家(1) 日本安永(2) 日本高鸟(3) 德国Gn单线切割机3. 晶片研磨抛光设备厂家(1) 公司名称：英国莱玛特，沈阳有工厂网站：/客户：日本NICHIA(兰宝石衬底最大的公司)(2) 公司名称：美国英格斯，香港有工厂，深圳有办事处网站：/controller.php?module=range&act=Show&id=48 (3) 韩国NTS，北京有办事处网址：/二、蓝宝石生长技术1. 提拉法(Cz)提拉法又称丘克拉斯基，是丘克拉斯基((J.Czochralski)在1917年发明的从熔体中提拉生长高质量单晶的方法。
![一种200kg级蓝宝石晶体的生长设备及生长工艺[发明专利]](https://img.taocdn.com/s1/m/a4b03a316f1aff00bfd51e89.png)
专利名称：一种200kg级蓝宝石晶体的生长设备及生长工艺专利类型：发明专利
发明人：腾斌,康森,张吉,王勤峰,段斌斌,王国强,丁钰明,倪浩然,徐金鑫,程佳宝,常慧
申请号：CN201610716767.3
申请日：20160824
公开号：CN106435717A
公开日：
20170222
专利内容由知识产权出版社提供
摘要：本发明属于晶体生长技术领域，涉及一种晶体生长方法，尤其涉及一种200kg级大尺寸蓝宝石晶体的生长方法；同时，本发明还涉及一种200kg级蓝宝石晶体的生长设备，包括不锈钢桶，所述不锈钢桶内侧设置有保温层，所述保温层内设置有圆形钨笼发热体，所述圆形钨笼发热体内腔中设置有圆形坩埚。
本发明提供的用于200kg级蓝宝石晶体的生长设备，具有圆形坩埚，以及圆形钨笼发热体，其温场分布均匀稳定，制备出的晶体上部气泡群较少。
并且，这种圆形坩埚热场可根据晶体掏棒规格的实际需要设计不同的长、宽、高比例，晶体利用率高。
申请人：天通银厦新材料有限公司
地址：750021 宁夏回族自治区银川市西夏区银川经济技术开发区宏图南街296号
国籍：CN
更多信息请下载全文后查看。
蓝宝石介绍蓝宝石的组成为氧化铝(Al2O3)，是由三个氧原子和两个铝原子以共价键型式结合而成,其晶体结构为六方晶格结构.它常被应用的切面有A-Plane,C-Plane及R-Plane.由于蓝宝石的光学穿透带很宽,从近紫外光(190nm)到中红外线都具有很好的透光性.因此被大量用在光学元件、红外装置、高强度镭射镜片材料及光罩材料上，它具有高声速、耐高温、抗腐蚀、高硬度、高透光性、熔点高（2045℃）等特点，它是一种相当难加工的材料，因此常被用来作为光电元件的材料。
目前超高亮度白/蓝光LED的品质取决于氮化镓磊晶(GaN)的材料品质，而氮化镓磊晶品质则与所使用的蓝宝石基板表面加工品质息息相关，蓝宝石(单晶Al2O3 )C面与Ⅲ-Ⅴ和Ⅱ-Ⅵ族沉积薄膜之间的晶格常数失配率小，同时符合GaN 磊晶制程中耐高温的要求，使得蓝宝石晶片成为制作白/蓝/绿光LED的关键材料.2、蓝宝石晶体的生长方法常用的有两种:1:柴氏拉晶法(Czochralski method),简称CZ法.先将原料加热至熔点后熔化形成熔汤，再利用一单晶晶种接触到熔汤表面，在晶种与熔汤的固液界面上因温度差而形成过冷。
于是熔汤开始在晶种表面凝固并生长和晶种相同晶体结构的单晶。
晶种同时以极缓慢的速度往上拉升，并伴随以一定的转速旋转，随着晶种的向上拉升，熔汤逐渐凝固于晶种的液固界面上，进而形成一轴对称的单晶晶锭.2:凯氏长晶法(Kyropoulos method),简称KY法,大陆称之为泡生法.其原理与柴氏拉晶法(Czochralskimethod)类似，先将原料加热至熔点后熔化形成熔汤，再以单晶之晶种(SeedCrystal，又称籽晶棒)接触到熔汤表面，在晶种与熔汤的固液界面上开始生长和晶种相同晶体结构的单晶，晶种以极缓慢的速度往上拉升，但在晶种往上拉晶一段时间以形成晶颈，待熔汤与晶种界面的凝固速率稳定后，晶种便不再拉升，也没有作旋转，仅以控制冷却速率方式来使单晶从上方逐渐往下凝固，最后凝固成一整个单晶晶碇.蓝宝石基片的原材料是晶棒,晶棒由蓝宝石晶体加工而成.广大外延片厂家使用的蓝宝石基片分为三种:1:C-Plane蓝宝石基板这是广大厂家普遍使用的供GaN生长的蓝宝石基板面.这主要是因为蓝宝石晶体沿C轴生长的工艺成熟、成本相对较低、物化性能稳定,在C面进行磊晶的技术成熟稳定.2:R-Plane或M-Plane蓝宝石基板主要用来生长非极性/半极性面GaN外延薄膜,以提高发光效率.通常在蓝宝石基板上制备的GaN外延膜是沿c轴生长的，而c轴是GaN的极性轴，导致GaN基器件有源层量子阱中出现很强的内建电场，发光效率会因此降低，发展非极性面GaN外延，克服这一物理现象，使发光效率提高。

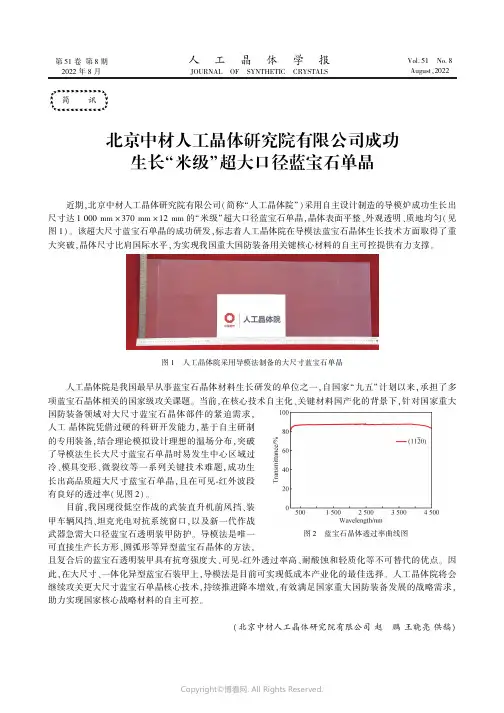

第51卷第8期2022年8月人㊀工㊀晶㊀体㊀学㊀报JOURNAL OF SYNTHETIC CRYSTALS Vol.51㊀No.8August,2022简㊀㊀讯北京中材人工晶体研究院有限公司成功生长 米级 超大口径蓝宝石单晶近期,北京中材人工晶体研究院有限公司(简称 人工晶体院 )采用自主设计制造的导模炉成功生长出尺寸达1000mm ˑ370mm ˑ12mm 的 米级 超大口径蓝宝石单晶,晶体表面平整㊁外观透明㊁质地均匀(见图1)㊂该超大尺寸蓝宝石单晶的成功研发,标志着人工晶体院在导模法蓝宝石晶体生长技术方面取得了重大突破,晶体尺寸比肩国际水平,为实现我国重大国防装备用关键核心材料的自主可控提供有力支撑㊂图1㊀人工晶体院采用导模法制备的大尺寸蓝宝石单晶人工晶体院是我国最早从事蓝宝石晶体材料生长研发的单位之一,自国家 九五 计划以来,承担了多项蓝宝石晶体相关的国家级攻关课题㊂当前,在核心技术自主化㊁关键材料国产化的背景下,针对国家重大图2㊀蓝宝石晶体透过率曲线图国防装备领域对大尺寸蓝宝石晶体部件的紧迫需求,人工晶体院凭借过硬的科研开发能力,基于自主研制的专用装备,结合理论模拟设计理想的温场分布,突破了导模法生长大尺寸蓝宝石单晶时易发生中心区域过冷㊁模具变形㊁微裂纹等一系列关键技术难题,成功生长出高品质超大尺寸蓝宝石单晶,且在可见-红外波段有良好的透过率(见图2)㊂目前,我国现役低空作战的武装直升机前风挡㊁装甲车辆风挡㊁坦克光电对抗系统窗口,以及新一代作战武器急需大口径蓝宝石透明装甲防护㊂导模法是唯一可直接生产长方形㊁圆弧形等异型蓝宝石晶体的方法,且复合后的蓝宝石透明装甲具有抗弯强度大㊁可见-红外透过率高㊁耐酸蚀和轻质化等不可替代的优点㊂因此,在大尺寸㊁一体化异型蓝宝石装甲上,导模法是目前可实现低成本产业化的最佳选择㊂人工晶体院将会继续攻关更大尺寸蓝宝石单晶核心技术,持续推进降本增效,有效满足国家重大国防装备发展的战略需求,助力实现国家核心战略材料的自主可控㊂(北京中材人工晶体研究院有限公司赵㊀鹏王晓亮供稿)Copyright ©博看网. All Rights Reserved.。
晶体生长方法1. 底部籽晶法 (2)2. 冷坩埚法 (2)3. 高温高压法 (4)4. 弧熔法 (9)5. 提拉法 (9)6. 焰熔法 (12)7. 熔剂法 (14)8. 水平区熔 (16)9. 升华法 (17)10. 水热法生长晶体 (19)11. 水溶液法生长晶体 (21)12. 导向温梯法（TGT）生长蓝宝石简介 (22)1. 底部籽晶法图1 底部籽晶水冷实验装置示意图与提拉法相反，这种生长方法中坩埚上部温度高，下部温度低。
将一管子处在坩埚底部，通入水或液氮使下面冷却，晶体围绕着籽晶从坩埚底部生长2. 冷坩埚法图2 冷坩埚生长示意图人工合成氧化锆即采用冷坩埚法，因为氧化锆的熔点高（～2700℃），找不到合适的坩埚材料。
此时，用原料本身作为"坩埚"进行生长，装置如图2所示。
原料中加有引燃剂（如生长氧化锆时用的锆片），在感应线圈加热下熔融。
氧化锆在低温时不导电，到达一定温度后开始导热，因此锆片附近的原料逐渐被熔化。
同时最外层的原料不断被水冷套冷却保持较低温度，而处于凝固状态形成一层硬壳,起到坩埚的作用，硬壳内部的原料被熔化后随着装置往下降入低温区而冷却结晶。
3. 高温高压法图3 四面顶高压机(左)及六面顶高压机(右)的示意图图4 两面顶高温高压设备结构图图5 两面顶高温高压设备结构图图6 人工晶体研究院研制的6000吨压机图7 人造金刚石车间图8 六面顶高压腔及其试验件图9 钢丝缠绕高压模具图10 CVD生长金刚石薄膜的不同设计图11 南非德·拜尔公司合成的金刚石薄膜窗口图12 德·拜尔公司在1991年合成的14克拉单晶钻石温高压法可以得到几万大气压，1500℃左右的压力和温度，是生长金刚石，立方氮化硼的方法。
目前，高温高压法不但可以生长磨料级的金刚石，还可以生长克拉级的装饰性宝石金刚石。
金刚石底膜可用化学气相沉积方法在常压下生长。
4. 弧熔法图13 弧熔法示意图料堆中插入电极，在一定的电压下点火，发出电弧。
蓝宝石晶体生长、衬底加工及相关设备制造项目可行性研究报告二◦一二年十月目录第一章总论 ......................................................................... 错误！未定义书签1.1项目单位基本情况 .......................................... 错误！未定义书签1.2项目基本情况 .................................................... 错误！未定义书签1.3报告编制依据和研究范围............................ 错误！未定义书签1.4主要技术经济指标 .......................................... 错误！未定义书签1.5综合评价 .............................................................. 错. 误！未定义书签1.6建议........................................................................ 错. 误！未定义书签第二章项目建设的必要性与可行性.......................... 错误！未定义书签2.1项目建设背景 .................................................... 错误！未定义书签2.2项目建设的必要性 .......................................... 错误！未定义书签2.3项目建设的可行性 .......................................... 错误！未定义书签第三章市场分析与预测 .................................................. 错误！未定义书签3.1相关领域国内外研究现状及发展趋势 ... 错误！未定义书签3.2市场分析 .............................................................. 错. 误！未定义书签3.3市场预测 .............................................................. 错. 误！未定义书签第四章项目选址及建设条件 ........................................ 错误！未定义书签4.1项目选址 .............................................................. 错. 误！未定义书签4.2建设条件 .............................................................. 错. 误！未定义书签第五章建设内容及规模.................................................. 错误！未定义书签5.1建设内容 .............................................................. 错. 误！未定义书签5.2建设规模 .............................................................. 错. 误！未定义书签第六章工程技术方案....................................................... 错误！未定义书签6.1技术要求 .............................................................. 错. 误！未定义书签6.2生产技术方案及途径 ..................................... 错误！未定义书签6.3产品生产流程 .................................................... 错误！未定义书签6.4原材料供应......................................................... 错误！未定义书签6.5关键技术 .............................................................. 错. 误！未定义书签第七章工程建设方案....................................................... 错误！未定义书签7.1总图运输 .............................................................. 错. 误！未定义书签7.2建筑工程 .............................................................. 错. 误！未定义书签7.3结构工程 .............................................................. 错. 误！未定义书签7.4给排水工程......................................................... 错误！未定义书签7.5电气工程 .............................................................. 错. 误！未定义书签8.1节能措施 .............................................................. 错. 误！未定义书签8.2环保措施 .............................................................. 错. 误！未定义书签第九章项目工程管理与劳动保护 .............................. 错误！未定义书签9.1工程管理 .............................................................. 错. 误！未定义书签9.2劳动保护 .............................................................. 错. 误！未定义书签第十章项目实施进度安排 ............................................. 错误！未定义书签10.1项目前期阶段.................................................. 错误！10.2项目准备阶段.................................................. 错误！10.3项目实施阶段.................................................. 错误！第十一章投资估算与资金筹措 ................................... 错误！11.1投资估算 ............................................................ 错. 误！第十二章招投标方案....................................................... 错误！12.1编制依据 ............................................................ 错. 误！12.2招标范围 ............................................................ 错. 误！12.3招标组织形式.................................................. 错误！12.4招标方式 ............................................................ 错. 误！12.5招标信息发布.................................................. 错误！13.1分析说明 ............................................................ 错. 误！13.2经济费用、效益分析 ................................... 错误！13.3财务指标分析.................................................. 错误！13.4评价结论 ............................................................ 错. 误！第十四章社会效益分析 .................................................. 错误！14.1项目对当地经济发展和社会稳定的影响错误！14.2项目对当地相关产业发展的影响........... 错误！14.3项目对合理利用自然资源的影响........... 错误！第十五章研究结论与建议 ............................................. 错误！15.1研究结论 ......................................................... 错. 误！未定义书签。
蓝宝石晶体介绍1、蓝宝石晶体介绍' N- Q* y+ R5 P* C 蓝宝石的组成为氧化铝(Al2O3)，是由三个氧原子和两个铝原子以共价键型式结合而成,其晶体结构为六方晶格结构.它常被应用的切面有A-Plane,C-Plane及R-Plane.由于蓝宝石的光学穿透带很宽,从近紫外光(190nm)到中红外线都具有很好的透光性.因此被大量用在光学元件、红外装置、高强度镭射镜片材料及光罩材料上，它具有高声速、耐高温、抗腐蚀、高硬度、高透光性、熔点高（2045℃）等特点，它是一种相当难加工的材料，因此常被用来作为光电元件的材料。
目前超高亮度白/蓝光LED的品质取决于氮化镓磊晶(GaN)的材料品质，而氮化镓磊晶品质则与所使用的蓝宝石基板表面加工品质息息相关，蓝宝石(单晶Al2O3 )C面与Ⅲ-Ⅴ和Ⅱ-Ⅵ族沉积薄膜之间的晶格常数失配率小，同时符合GaN 磊晶制程中耐高温的要求，使得蓝宝石晶片成为制作白/蓝/绿光LED的关键材料.4 C% ?) j9 V0 |. W2 B% y5 w2 [0 H1 f' f9 h. z7 s2、蓝宝石晶体的生长方法常用的有两种:2 c: c7 }" N: x0 H3 ~ 1:柴氏拉晶法(Czochralski method),简称CZ法.先将原料加热至熔点后熔化形成熔汤，再利用一单晶晶种接触到熔汤表面，在晶种与熔汤的固液界面上因温度差而形成过冷。
于是熔汤开始在晶种表面凝固并生长和晶种相同晶体结构的单晶。
晶种同时以极缓慢的速度往上拉升，并伴随以一定的转速旋转，随着晶种的向上拉升，熔汤逐渐凝固于晶种的液固界面上，进而形成一轴对称的单晶晶锭. 2 p/ f1 ?8 x5 J0 {9 T3 @' k2:凯氏长晶法(Kyropoulos method),简称KY法,大陆称之为泡生法.其原理与柴氏拉晶法(Czochralskime thod)类似，先将原料加热至熔点后熔化形成熔汤，再以单晶之晶种(SeedCrystal，又称籽晶棒)接触到熔汤表面，在晶种与熔汤的固液界面上开始生长和晶种相同晶体结构的单晶，晶种以极缓慢的速度往上拉升，但在晶种往上拉晶一段时间以形成晶颈，待熔汤与晶种界面的凝固速率稳定后，晶种便不再拉升，也没有作旋转，仅以控制冷却速率方式来使单晶从上方逐渐往下凝固，最后凝固成一整个单晶晶碇.. J+ K6 Y% m$ ~0 m0 f4 c5 v, k. h- U2 O: ` c ; h- h6 w# N0 U+ l, N2 h5 J6 E# l' G7 k蓝宝石基片的原材料是晶棒,晶棒由蓝宝石晶体加工而成# h5 `% W5 a! _1 I7 a( H[淘股吧]C7 _7 b( @+ f( C7 W n 广大外延片厂家使用的蓝宝石基片分为三种:, p, O, N* ^2 K# N2 M - O5 I2 h S2 q2 h6 ?: x1:C-Plane蓝宝石基板5 c, H( p6 J0 @3 T这是广大厂家普遍使用的供GaN生长的蓝宝石基板面.这主要是因为蓝宝石晶体沿C轴生长的工艺成熟、成本相对较低、物化性能稳定,在C面进行磊晶的技术成熟稳定.3 i) D2 I) m6 C) [" e0 m9 N, D) D5 a 2:R-Plane或M-Plane蓝宝石基板3 q0 P8 l! W7 U$ ~2 B1 ~2 s 主要用来生长非极性/半极性面GaN外延薄膜,以提高发光效率.通常在蓝宝石基板上制备的GaN外延膜是沿c轴生长的，而c轴是GaN的极性轴，导致GaN基器件有源层量子阱中出现很强的内建电场，发光效率会因此降低，发展非极性面GaN外延，克服这一物理现象，使发光效率提高。
大规格蓝宝石单晶体生长炉技术说明
一、项目市场背景
α-Al2O3单晶又称蓝宝石，俗称刚玉，是一种简单配位型氧化物晶体。
蓝宝石晶体具有优异的光学性能、机械性能和化学稳定性，强度高、硬度大、耐冲刷，可在接近2000℃高温的恶劣条件下工作，因而被广泛的应用于红外军事装置、卫星空间技术、高强度激光的窗口材料。
其独特的晶格结构、优异的力学性能、良好的热学性能使蓝宝石晶体成为实际应用的半导体GaN/Al2O3发光二极管(LED)，大规模集成电路SOI和SOS及超导纳米结构薄膜等最为理想的衬底材料。
低成本、高质量地生长大尺寸蓝宝石单晶已成为当前面临的迫切任务。
蓝宝石晶体生长方式可划分为溶液生长、熔体生长、气相生长三种，其中熔体生长方式因具有生长速率快，纯度高和晶体完整性好等特点，而成为是制备大尺寸和特定形状晶体的最常用的晶体生长方式。
目前可用来以熔体生长方式人工生长蓝宝石晶体的方法主要有熔焰法、提拉法、区熔法、坩埚移动法、热交换法、温度梯度法和泡生法等。
但是，上述方法都存在各自的缺点和局限性，较难满足未来蓝宝石晶体的大尺寸、高质量、低成本发展需求。
例如，熔焰法、提拉法、区熔法等方法生长的晶体质量和尺寸都受到限制，难以满足光学器件的高性能要
求；热交换法、温度梯度法和泡生法等方法生长的蓝宝石晶体尺寸大，质量较好，但热交换法需要大量氦气作冷却剂，温度梯度法、泡生法生长的蓝宝石晶体坯料需要进行高温退火处理，坯料的后续处理工艺比较复杂、成本高。
二、微提拉旋转泡生法制备蓝宝石晶体工艺技术说明
微提拉旋转泡生法制备蓝宝石晶体方法在对泡生法和提拉法改进的基础上发展而来的用于生长大尺寸蓝宝石晶体的方法，主要在乌克兰顿涅茨公司生产的
Ikal-220型晶体生长炉的基础上改进和开发。
晶体生长系统主要包括控制系统、真空系统、加热体、冷却系统和热防护系统等。
微提拉旋转泡生法大尺寸蓝宝石晶体生长技术主要是通过调控系统内的热量输运来控制整个晶体的生长过程，因此加热体与热防护系统的设计，热交换器工作流体的选择、散热能力的设计，晶体生长速率、冷却速率的控制等工艺问题对能否生长出品质优良的蓝宝石晶体都至关重要。
微提拉旋转泡生法制备蓝宝石晶体，生长设备集水、电、气于一体，主要由能量供应与控制系统、传动系统、晶体生长室、真空系统、水冷系统及其它附属设备等组成。
传动系统作为籽晶杆(热交换器)提拉和旋转运动的导向和传动机构，与立柱相连位于炉筒之上，其主要由籽晶杆(热交换器)的升降、旋转装置组成。
提拉传动装置由籽晶杆(热交换器)的快速及慢速升降系统两部分组成。
籽晶杆(热交换器)的慢速升降系统由稀土永磁直流力矩电机，通过谐波减速器与精密滚珠丝杠相连，经滚动直线导轨导向，托动滑块实现籽晶杆(热交换器)在拉晶过程中的慢速升降运动。
籽晶杆(热交换器)的快速升降系统由快速伺服电机经由谐波减速器上的蜗杆、蜗杆副与谐波的联动实现。
籽晶杆的旋转运动由稀土永磁式伺服电机通过楔形带传动实现。
该传动系统具有定位精度高、承载能力大，速度稳定、可靠，无振动、无爬行等特点。
采用精密加热，其具有操作方法简单，容易控制的特点。
在热防护系统方面，该设计保温罩具有调节气氛，防辐射性能好，保温隔热层热导率小，材料热稳定性好，长期工作不掉渣，不起皮，具有对晶体生长环境污染小，便于清洁等优点。
选用金属钼坩埚，并依据设计的晶体生长尺寸、质量来设计坩埚的内径、净深、壁厚等几何尺寸，每炉最大可制备D200mmX200mm，重量25Kg蓝宝石单晶体。
Al2O3原料晶体生长原料采用纯度为5N的高纯氧化铝粉或熔焰法制备的蓝宝石碎晶。
从熔体中结晶合成宝石的基本过程是：粉末原料→加热→熔化→冷却→超过临界过冷度→结晶。
９９．９９％以上纯度氧化铝粉末加有机黏结剂，在压力机上形成坯体；先将该坯体预先烧成半熟状态的氧化铝块，置入炉内预烧，将炉抽真空排出杂质气体，先后启动机械泵、扩散泵，抽真空至１０↑［－３］－１０↑［－４］Ｐａ，当炉温达１５００－１８００℃充入混合保护气体，继续升温至设定温度（２１００－２２５０℃）；（３）炉温达设定温度后，保温４－８小时，调节炉膛温度
和坩埚位置使原料及籽晶顶部熔化，实现接种生长，将固液界面温度梯度设定在１０－５０℃／ｃｍ，待晶体生长结束后，进行原位退火处理。
（附：晶体生长过程的实测加热功率和加热体电阻）。
