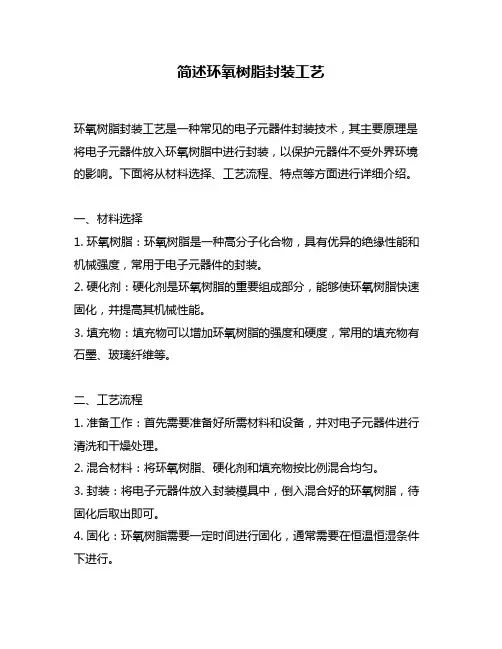

简述环氧树脂封装工艺
环氧树脂封装工艺是一种常见的电子元器件封装技术，其主要原理是将电子元器件放入环氧树脂中进行封装，以保护元器件不受外界环境的影响。
下面将从材料选择、工艺流程、特点等方面进行详细介绍。
一、材料选择
1. 环氧树脂：环氧树脂是一种高分子化合物，具有优异的绝缘性能和机械强度，常用于电子元器件的封装。
2. 硬化剂：硬化剂是环氧树脂的重要组成部分，能够使环氧树脂快速固化，并提高其机械性能。
3. 填充物：填充物可以增加环氧树脂的强度和硬度，常用的填充物有石墨、玻璃纤维等。
二、工艺流程
1. 准备工作：首先需要准备好所需材料和设备，并对电子元器件进行清洗和干燥处理。
2. 混合材料：将环氧树脂、硬化剂和填充物按比例混合均匀。
3. 封装：将电子元器件放入封装模具中，倒入混合好的环氧树脂，待固化后取出即可。
4. 固化：环氧树脂需要一定时间进行固化，通常需要在恒温恒湿条件下进行。
三、特点
1. 绝缘性能好：环氧树脂具有优异的绝缘性能，可以有效保护电子元
器件不受外界环境的影响。
2. 机械强度高：环氧树脂可以增加电子元器件的机械强度和硬度，提
高其抗震动和抗振动能力。
3. 耐温性好：环氧树脂具有较高的耐温性能，在高温环境下也能保持
稳定性能。
4. 工艺简单：环氧树脂封装工艺相对简单，不需要复杂的设备和技术，容易掌握。
综上所述，环氧树脂封装工艺是一种常见的电子元器件封装技术，具
有绝缘性能好、机械强度高、耐温性好等特点。
在实际应用中，需要
注意材料选择和工艺流程，以保证封装质量和稳定性。
环氧塑封料知识一.国外国内塑封料厂家情况国外:环氧塑封料生产厂家主要集中在日本、美国、韩国、新加坡等国，主要有住友电木、日东电工、日立化成、松下电工、信越化学、东芝，Hysol、Plaskon、Samsung等，现在，环氧塑封料的主流产品是适用于0.35μm－0.18μm特征尺寸集成电路的封装材料，研究水平已经达到0.1μm－0.09μm，主要用于SOP、QFP、BGA、CSP、MCM、SIP等国内:环氧塑封料厂家总共有8家，分别是汉高华威电子有限公司、北京科化所、成都齐创、浙江新前电子、佛山亿通电子、浙江恒耀电子、住友（苏州）电子、长兴（昆山）电子，台湾长春和日立化成也已经分别在常熟和苏州建厂。
现在，国内大规模生产技术能够满足0.35μm－0.25μm技术用，开发水平达到0.13μm －0.10μm，主要应用于SIP、DIP、SOP、PQFP、PBGA等形式的封装。
另外，国内还有部分外资环氧塑封料生产厂家，由于他们依靠国外比较成熟的技术和先进的研发手段，以及强大的实力作为后盾，所以他们的产品主要处在中高档水平，主要应用于QFP、BGA、CSP等比较先进的封装形式以及环保封装领域，基本上占据了国内大部分的中高端市场二环氧塑封料的工艺选择1.1 预成型料块的处理（1）预成型模塑料块一般都储存在5℃-10℃的环境中，必会有不同程度的吸潮。
因此在使用前应在干燥的地方室温醒料，一般不低于16小时。
（2）料块的密度要高。
疏松的料块会含有过多的空气和湿气，经醒料和高频预热也不易挥发干净，会造成器件包封层内水平增多。
（3）料块大小要适中，料块小，模具填充不良；料块大，启模困难，模具与注塑杆沾污严重并造成材料的浪费。
1.2 模具的温度生产过程中，模具温度控制在略高于模塑料玻璃化温度Tg时，能获得较理想的流动性，约160℃-180℃。
模具温度过高，塑封料固化过快，内应力增大，包封层与框架粘接力下降。
同时，固化过快也会使模具冲不满；模具温度过低，模塑料流动性差，同样会出现模具填充不良，包封层机械强度下降。

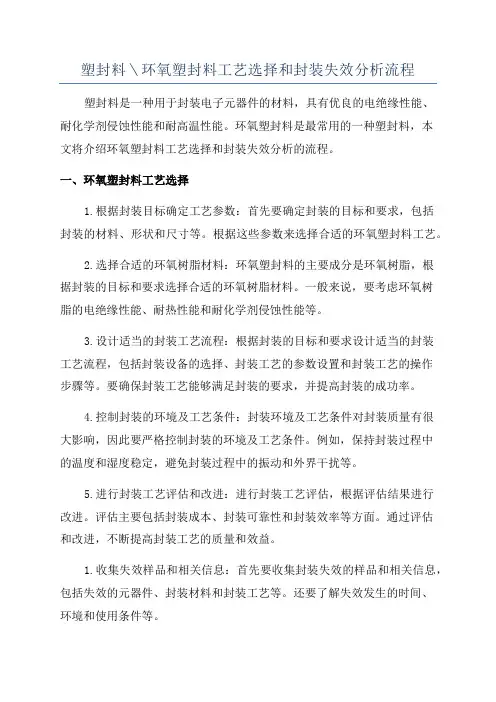

塑封料＼环氧塑封料工艺选择和封装失效分析流程塑封料是一种用于封装电子元器件的材料，具有优良的电绝缘性能、耐化学剂侵蚀性能和耐高温性能。
环氧塑封料是最常用的一种塑封料，本文将介绍环氧塑封料工艺选择和封装失效分析的流程。
一、环氧塑封料工艺选择1.根据封装目标确定工艺参数：首先要确定封装的目标和要求，包括封装的材料、形状和尺寸等。
根据这些参数来选择合适的环氧塑封料工艺。
2.选择合适的环氧树脂材料：环氧塑封料的主要成分是环氧树脂，根据封装的目标和要求选择合适的环氧树脂材料。
一般来说，要考虑环氧树脂的电绝缘性能、耐热性能和耐化学剂侵蚀性能等。
3.设计适当的封装工艺流程：根据封装的目标和要求设计适当的封装工艺流程，包括封装设备的选择、封装工艺的参数设置和封装工艺的操作步骤等。
要确保封装工艺能够满足封装的要求，并提高封装的成功率。
4.控制封装的环境及工艺条件：封装环境及工艺条件对封装质量有很大影响，因此要严格控制封装的环境及工艺条件。
例如，保持封装过程中的温度和湿度稳定，避免封装过程中的振动和外界干扰等。
5.进行封装工艺评估和改进：进行封装工艺评估，根据评估结果进行改进。
评估主要包括封装成本、封装可靠性和封装效率等方面。
通过评估和改进，不断提高封装工艺的质量和效益。
1.收集失效样品和相关信息：首先要收集封装失效的样品和相关信息，包括失效的元器件、封装材料和封装工艺等。
还要了解失效发生的时间、环境和使用条件等。
2.进行失效特性分析：对失效样品进行光学和物理性质的测试和分析，了解失效的特性和机理。
例如，可以通过显微镜观察和材料测试等方法，对失效样品进行特性分析。
3.进行失效模式分析：根据失效样品的特性和机理，进行失效模式的分析。
失效模式一般包括外观变化、电性能变化和物理性能变化等方面。
4.进行失效原因分析：根据失效样品的特性、机理和模式，进行失效原因的分析。
失效原因可能涉及材料、工艺和设计等方面。
5.进行失效预防措施：根据失效原因分析的结果，提出相应的失效预防措施。

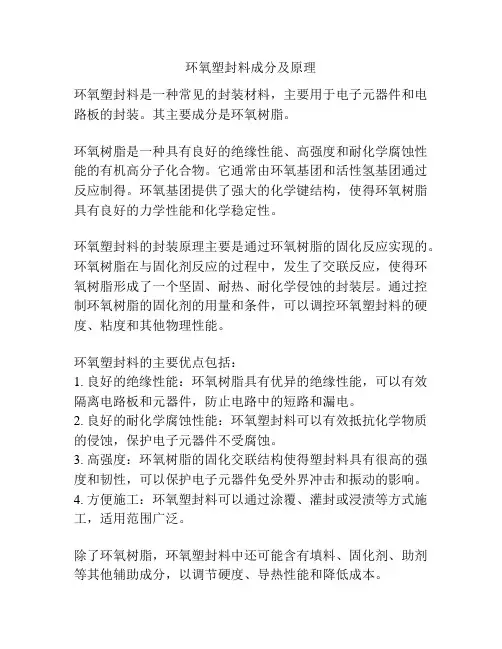

环氧塑封料成分及原理
环氧塑封料是一种常见的封装材料，主要用于电子元器件和电路板的封装。
其主要成分是环氧树脂。
环氧树脂是一种具有良好的绝缘性能、高强度和耐化学腐蚀性能的有机高分子化合物。
它通常由环氧基团和活性氢基团通过反应制得。
环氧基团提供了强大的化学键结构，使得环氧树脂具有良好的力学性能和化学稳定性。
环氧塑封料的封装原理主要是通过环氧树脂的固化反应实现的。
环氧树脂在与固化剂反应的过程中，发生了交联反应，使得环氧树脂形成了一个坚固、耐热、耐化学侵蚀的封装层。
通过控制环氧树脂的固化剂的用量和条件，可以调控环氧塑封料的硬度、粘度和其他物理性能。
环氧塑封料的主要优点包括：
1. 良好的绝缘性能：环氧树脂具有优异的绝缘性能，可以有效隔离电路板和元器件，防止电路中的短路和漏电。
2. 良好的耐化学腐蚀性能：环氧塑封料可以有效抵抗化学物质的侵蚀，保护电子元器件不受腐蚀。
3. 高强度：环氧树脂的固化交联结构使得塑封料具有很高的强度和韧性，可以保护电子元器件免受外界冲击和振动的影响。
4. 方便施工：环氧塑封料可以通过涂覆、灌封或浸渍等方式施工，适用范围广泛。
除了环氧树脂，环氧塑封料中还可能含有填料、固化剂、助剂等其他辅助成分，以调节硬度、导热性能和降低成本。

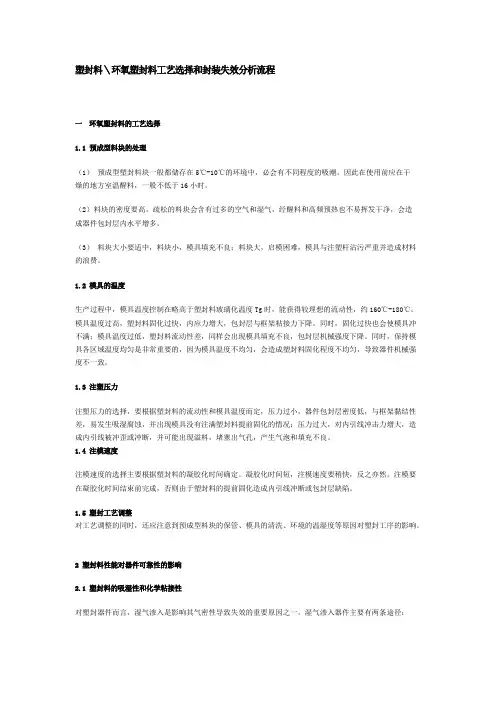

塑封料＼环氧塑封料工艺选择和封装失效分析流程一环氧塑封料的工艺选择1.1 预成型料块的处理（1）预成型塑封料块一般都储存在5℃-10℃的环境中，必会有不同程度的吸潮。
因此在使用前应在干燥的地方室温醒料，一般不低于16小时。
（2）料块的密度要高。
疏松的料块会含有过多的空气和湿气，经醒料和高频预热也不易挥发干净，会造成器件包封层内水平增多。
（3）料块大小要适中，料块小，模具填充不良；料块大，启模困难，模具与注塑杆沾污严重并造成材料的浪费。
1.2 模具的温度生产过程中，模具温度控制在略高于塑封料玻璃化温度Tg时，能获得较理想的流动性，约160℃-180℃。
模具温度过高，塑封料固化过快，内应力增大，包封层与框架粘接力下降。
同时，固化过快也会使模具冲不满；模具温度过低，塑封料流动性差，同样会出现模具填充不良，包封层机械强度下降。
同时，保持模具各区域温度均匀是非常重要的，因为模具温度不均匀，会造成塑封料固化程度不均匀，导致器件机械强度不一致。
1.3 注塑压力注塑压力的选择，要根据塑封料的流动性和模具温度而定，压力过小，器件包封层密度低，与框架黏结性差，易发生吸湿腐蚀，并出现模具没有注满塑封料提前固化的情况；压力过大，对内引线冲击力增大，造成内引线被冲歪或冲断，并可能出现溢料，堵塞出气孔，产生气泡和填充不良。
1.4 注模速度注模速度的选择主要根据塑封料的凝胶化时间确定。
凝胶化时间短，注模速度要稍快，反之亦然。
注模要在凝胶化时间结束前完成，否则由于塑封料的提前固化造成内引线冲断或包封层缺陷。
1.5 塑封工艺调整对工艺调整的同时，还应注意到预成型料块的保管、模具的清洗、环境的温湿度等原因对塑封工序的影响。
2 塑封料性能对器件可靠性的影响2.1 塑封料的吸湿性和化学粘接性对塑封器件而言，湿气渗入是影响其气密性导致失效的重要原因之一。
湿气渗入器件主要有两条途径：①通过塑封料包封层本体；②通过塑封料包封层与金属框架间的间隙。

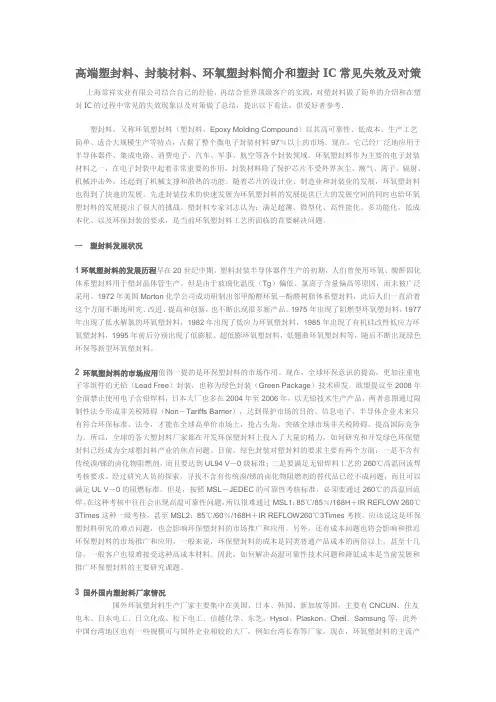

高端塑封料、封装材料、环氧塑封料简介和塑封IC常见失效及对策上海常祥实业有限公司结合自己的经验，再结合世界顶级客户的实践，对塑封料做了简单的介绍和在塑封IC的过程中常见的失效现象以及对策做了总结，提出以下看法，供爱好者参考．塑封料，又称环氧塑封料（塑封料，Epoxy Molding Compound）以其高可靠性、低成本、生产工艺简单、适合大规模生产等特点，占据了整个微电子封装材料97％以上的市场。
现在，它已经广泛地应用于半导体器件、集成电路、消费电子、汽车、军事、航空等各个封装领域。
环氧塑封料作为主要的电子封装材料之一，在电子封装中起着非常重要的作用，封装材料除了保护芯片不受外界灰尘、潮气、离子、辐射、机械冲击外，还起到了机械支撑和散热的功能。
随着芯片的设计业、制造业和封装业的发展，环氧塑封料也得到了快速的发展。
先进封装技术的快速发展为环氧塑封料的发展提供巨大的发展空间的同时也给环氧塑封料的发展提出了很大的挑战。
塑封料专家刘志认为：满足超薄、微型化、高性能化、多功能化，低成本化、以及环保封装的要求，是当前环氧塑封料工艺所面临的首要解决问题。
一塑封料发展状况1环氧塑封料的发展历程早在20世纪中期，塑料封装半导体器件生产的初期，人们曾使用环氧、酸酐固化体系塑封料用于塑封晶体管生产。
但是由于玻璃化温度（Tg）偏低、氯离子含量偏高等原因，而未被广泛采用。
1972年美国Morton化学公司成功研制出邻甲酚醛环氧－酚醛树脂体系塑封料，此后人们一直沿着这个方面不断地研究、改进、提高和创新，也不断出现很多新产品。
1975年出现了阻燃型环氧塑封料，1977年出现了低水解氯的环氧塑封料，1982年出现了低应力环氧塑封料，1985年出现了有机硅改性低应力环氧塑封料，1995年前后分别出现了低膨胀、超低膨环氧塑封料，低翘曲环氧塑封料等，随后不断出现绿色环保等新型环氧塑封料。
2 环氧塑封料的市场应用值得一提的是环保塑封料的市场作用。

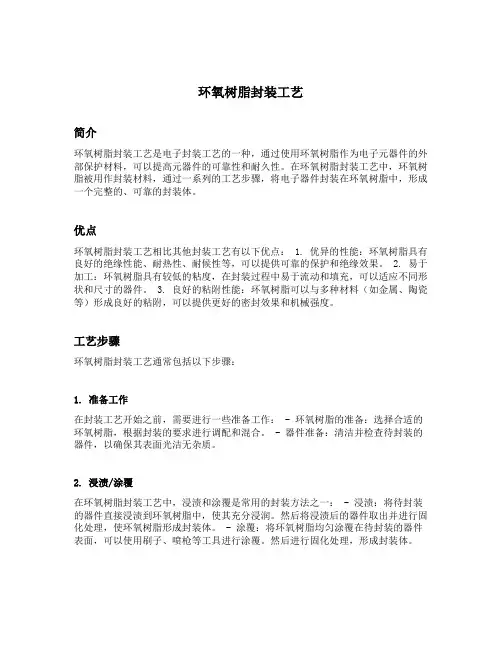

环氧树脂封装工艺简介环氧树脂封装工艺是电子封装工艺的一种，通过使用环氧树脂作为电子元器件的外部保护材料，可以提高元器件的可靠性和耐久性。
在环氧树脂封装工艺中，环氧树脂被用作封装材料，通过一系列的工艺步骤，将电子器件封装在环氧树脂中，形成一个完整的、可靠的封装体。
优点环氧树脂封装工艺相比其他封装工艺有以下优点： 1. 优异的性能：环氧树脂具有良好的绝缘性能、耐热性、耐候性等，可以提供可靠的保护和绝缘效果。
2. 易于加工：环氧树脂具有较低的粘度，在封装过程中易于流动和填充，可以适应不同形状和尺寸的器件。
3. 良好的粘附性能：环氧树脂可以与多种材料（如金属、陶瓷等）形成良好的粘附，可以提供更好的密封效果和机械强度。
工艺步骤环氧树脂封装工艺通常包括以下步骤：1. 准备工作在封装工艺开始之前，需要进行一些准备工作： - 环氧树脂的准备：选择合适的环氧树脂，根据封装的要求进行调配和混合。
- 器件准备：清洁并检查待封装的器件，以确保其表面光洁无杂质。
2. 浸渍/涂覆在环氧树脂封装工艺中，浸渍和涂覆是常用的封装方法之一： - 浸渍：将待封装的器件直接浸渍到环氧树脂中，使其充分浸润。
然后将浸渍后的器件取出并进行固化处理，使环氧树脂形成封装体。
- 涂覆：将环氧树脂均匀涂覆在待封装的器件表面，可以使用刷子、喷枪等工具进行涂覆。
然后进行固化处理，形成封装体。
3. 固化固化是环氧树脂封装工艺中的一个重要步骤，通过固化可以使环氧树脂形成坚固的封装体： - 热固化：将浸渍或涂覆后的器件置于恒温烘箱中，加热使环氧树脂固化，形成坚固的封装体。
- 光固化：在浸渍或涂覆后的器件表面照射紫外光，利用光线的能量使环氧树脂快速固化。
4. 后处理固化后的封装体需要进行后处理，以获得最终的产品： - 清洗：将固化后的封装体进行清洗，去除表面的杂质和残留物。
- 研磨和抛光：对封装体进行研磨和抛光处理，提高表面的光洁度和平整度。
- 检验和测试：对封装体进行外观检查、电性能测试等，确保封装质量符合要求。

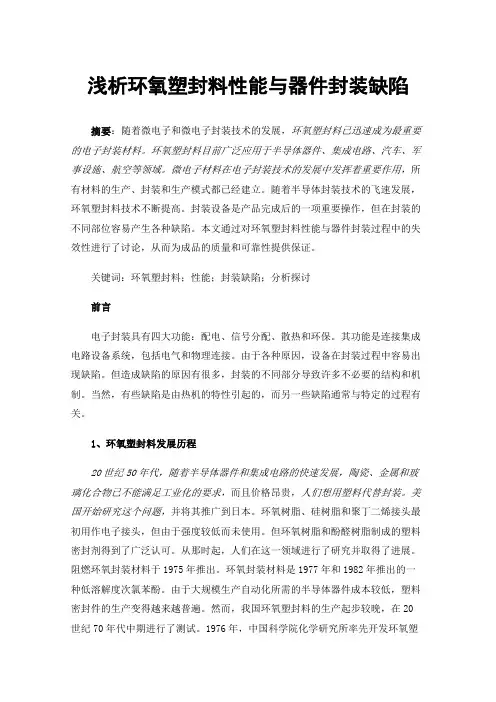

浅析环氧塑封料性能与器件封装缺陷摘要：随着微电子和微电子封装技术的发展，环氧塑封料已迅速成为最重要的电子封装材料。
环氧塑封料目前广泛应用于半导体器件、集成电路、汽车、军事设施、航空等领域。
微电子材料在电子封装技术的发展中发挥着重要作用，所有材料的生产、封装和生产模式都已经建立。
随着半导体封装技术的飞速发展，环氧塑封料技术不断提高。
封装设备是产品完成后的一项重要操作，但在封装的不同部位容易产生各种缺陷。
本文通过对环氧塑封料性能与器件封装过程中的失效性进行了讨论，从而为成品的质量和可靠性提供保证。
关键词：环氧塑封料；性能；封装缺陷；分析探讨前言电子封装具有四大功能：配电、信号分配、散热和环保。
其功能是连接集成电路设备系统，包括电气和物理连接。
由于各种原因，设备在封装过程中容易出现缺陷。
但造成缺陷的原因有很多，封装的不同部分导致许多不必要的结构和机制。
当然，有些缺陷是由热机的特性引起的，而另一些缺陷通常与特定的过程有关。
1、环氧塑封料发展历程20世纪50年代，随着半导体器件和集成电路的快速发展，陶瓷、金属和玻璃化合物已不能满足工业化的要求，而且价格昂贵，人们想用塑料代替封装。
美国开始研究这个问题，并将其推广到日本。
环氧树脂、硅树脂和聚丁二烯接头最初用作电子接头，但由于强度较低而未使用。
但环氧树脂和酚醛树脂制成的塑料密封剂得到了广泛认可。
从那时起，人们在这一领域进行了研究并取得了进展。
阻燃环氧封装材料于1975年推出。
环氧封装材料是1977年和1982年推出的一种低溶解度次氯苯酚。
由于大规模生产自动化所需的半导体器件成本较低，塑料密封件的生产变得越来越普遍。
然而，我国环氧塑封料的生产起步较晚，在20世纪70年代中期进行了测试。
1976年，中国科学院化学研究所率先开发环氧塑封料密封件。
直到1984年，才开始大规模开发和生产电子设备。
当时的车间是手工制作的，年产量只有10吨。
到1992年，我国在江苏引进了国外自动生产线，年产量首次增加到2000多吨。
塑封料＼环氧塑封料工艺选择和封装失效分析流程一环氧塑封料的工艺选择1.1预成型料块的处理（1）预成型塑封料块一般都储存在5℃-10℃的环境中，必会有不同程度的吸潮。
因此在使用前应在干燥的地方室温醒料，一般不低于16小时。
（2）料块的密度要高。
疏松的料块会含有过多的空气和湿气，经醒料和高频预热也不易挥发干净，会造成器件包封层内水平增多。
（3）料块大小要适中，料块小，模具填充不良；料块大，启模困难，模具与注塑杆沾污严重并造成材料的浪费。
1.2模具的温度生产过程中，模具温度控制在略高于塑封料玻璃化温度Tg时，能获得较理想的流动性，约160℃-180℃。
模具温度过高，塑封料固化过快，内应力增大，包封层与框架粘接力下降。
同时，固化过快也会使模具冲不满；模具温度过低，塑封料流动性差，同样会出现模具填充不良，包封层机械强度下降。
同时，保持模具各区域温度均匀是非常重要的，因为模具温度不均匀，会造成塑封料固化程度不均匀，导致器件机械强度不一致。
1.3注塑压力注塑压力的选择，要根据塑封料的流动性和模具温度而定，压力过小，器件包封层密度低，与框架黏结性差，易发生吸湿腐蚀，并出现模具没有注满塑封料提前固化的情况；压力过大，对内引线冲击力增大，造成内引线被冲歪或冲断，并可能出现溢料，堵塞出气孔，产生气泡和填充不良。
1.4注模速度注模速度的选择主要根据塑封料的凝胶化时间确定。
凝胶化时间短，注模速度要稍快，反之亦然。
注模要在凝胶化时间结束前完成，否则由于塑封料的提前固化造成内引线冲断或包封层缺陷。
1.5塑封工艺调整对工艺调整的同时，还应注意到预成型料块的保管、模具的清洗、环境的温湿度等原因对塑封工序的影响。
2塑封料性能对器件可靠性的影响2.1塑封料的吸湿性和化学粘接性对塑封器件而言，湿气渗入是影响其气密性导致失效的重要原因之一。
湿气渗入器件主要有两条途径：①通过塑封料包封层本体；②通过塑封料包封层与金属框架间的间隙。
当湿气通过这两条途径到达芯片表面时，在其表面形成一层导电水膜，并将塑封料中的Na+、CL-离子也随之带入，在电位差的作为下，加速了对芯片表面铝布线的电化学腐蚀，最终导致电路内引线开路。
半导体环氧塑封料
半导体环氧塑封料是一种用于封装半导体器件的材料。
它通常由环氧树脂、填料、固化剂和其他添加剂组成。
半导体环氧塑封料具有以下特点：
1. 良好的物理和机械性能：半导体环氧塑封料具有较高的硬度、强度和耐热性，能够保护半导体器件免受外部环境的损害。
2. 优异的绝缘性能：环氧塑封料具有良好的绝缘性能，可以防止电流泄漏和电磁干扰。
3. 良好的封装性能：环氧塑封料具有较低的粘度，在封装过程中易于流动和填充微小空隙，可以有效封装芯片和导线。
4. 良好的化学稳定性：环氧塑封料具有较好的耐化学腐蚀性能，能够抵抗酸碱等化学物质的侵蚀。
5. 优异的耐温性能：环氧塑封料可以在较高温度下工作，具有较好的耐高温性能。
在半导体封装中，环氧塑封料被广泛应用于各种器件的封装，如集成电路、二极管、晶体管等。
它不仅可以提供保护和绝缘功能，还能够提高器件的可靠性和稳定性。
同时，环氧塑封料的选择应根据具体的封装要求、工艺条件和环境适应性来确定，以确保封装效果和器件性能的优化。
塑封料、封装材料、环氧塑封料简介和塑封IC常见失效及对策塑封料、封装材料、环氧塑封料简介和塑封IC常见失效及对策上海常祥实业以"做您身边最卓越的电子防护融合方案服务伙伴"为公司的终极目标，公司本着"和谐互动全为您"的服务宗旨，为世界级的客户提供优质服务。
上海常祥实业有限公司结合自己的经验，再结合世界顶级客户的实践，对塑封料做了简单的介绍和在塑封IC的过程中常见的失效现象以及对策做了总结，提出以下看法，供爱好者参考.塑封料，又称环氧塑封料(塑封料，EpoxyMoldingCompound)以其高可靠性、低成本、生产工艺简单、适合大规模生产等特点，占据了整个微电子封装材料97%以上的市场。
现在，它已经广泛地应用于半导体器件、集成电路、消费电子、汽车、军事、航空等各个封装领域。
环氧塑封料作为主要的电子封装材料之一，在电子封装中起着非常重要的作用，封装材料除了保护芯片不受外界灰尘、潮气、离子、辐射、机械冲击外，还起到了机械支撑和散热的功能。
随着芯片的设计业、制造业和封装业的发展，环氧塑封料也得到了快速的发展。
先进封装技术的快速发展为环氧塑封料的发展提供巨大的发展空间的同时也给环氧塑封料的发展提出了很大的挑战。
塑封料专家刘志认为:满足超薄、微型化、高性能化、多功能化，低成本化、以及环保封装的要求，是当前环氧塑封料工艺所面临的首要解决问题。
一塑封料发展状况1环氧塑封料的发展历程早在20世纪中期，塑料封装半导体器件生产的初期，人们曾使用环氧、酸酐固化体系塑封料用于塑封晶体管生产。
但是由于玻璃化温度(Tg)偏低、氯离子含量偏高等原因，而未被广泛采用。
1972年美国Morton化学公司成功研制出邻甲酚醛环氧-酚醛树脂体系塑封料，此后人们一直沿着这个方面不断地研究、改进、提高和创新，也不断出现很多新产品。
1975年出现了阻燃型环氧塑封料，1977年出现了低水解氯的环氧塑封料，1982年出现了低应力环氧塑封料，1985年出现了有机硅改性低应力环氧塑封料，1995年前后分别出现了低膨胀、超低膨环氧塑封料，低翘曲环氧塑封料等，随后不断出现绿色环保等新型环氧塑封料。
环氧塑封料的生产工艺流程环氧塑封料是一种常用的塑封材料，具有优良的耐热性、耐寒性、耐化学腐蚀性和电绝缘性能，广泛应用于电子、电工、航空航天、冶金和化工等领域。
本文将详细介绍环氧塑封料的生产工艺流程，从原料准备到成品包装整个过程。
下面就让我们一步一步来解析吧。
第一步：原料准备环氧塑封料的主要原料是环氧树脂、填料、增塑剂、硬化剂和颜料等。
首先需要准备足够的原材料，并进行质量检验，确保符合生产要求。
环氧树脂是环氧塑封料的基础物质，填料用于提高塑封料的强度和硬度，增塑剂用于增强其柔韧性，硬化剂用于促进环氧树脂与填料之间的化学反应，颜料则用于调整产品的色彩。
第二步：配料混合将准备好的原料按照一定的配方比例加入到混合设备中进行混合。
混合设备通常采用槽式或螺旋桨搅拌器，以确保原料充分混合均匀。
在混合过程中，要根据产品要求调整搅拌速度和时间，以保证混合均匀度和稳定性。
第三步：浸渍或注射混合好的环氧塑封料可通过浸渍或注射的方式进行添加到需要塑封的器件或产品中。
浸渍主要适用于较大尺寸的器件或不规则形状的产品，浸渍过程中要控制好浸渍时间和温度，确保塑封料能够充分渗透到器件的每个角落。
注射主要适用于小型尺寸的产品，需要使用注射器具进行精确的注射操作，以确保塑封料能够充实到每个细微的空隙中。
第四步：硬化固化环氧塑封料在添加到器件或产品中后需要进行硬化固化过程，以使其具有良好的力学性能和耐用性。
通常采用热固化的方法，将添加了环氧塑封料的器件或产品放入烘箱或固化室中进行加热固化。
烘箱温度和时间要根据具体的环氧树脂种类和产品要求进行调整，以确保达到最佳的固化效果。
第五步：后续处理固化后的环氧塑封料需要进行各种后续处理，包括修整、打磨、清洗和检测等。
修整是指根据产品要求对塑封料进行切割、研磨、打磨等操作，以获得所需的尺寸和外观。
清洗是将产品表面的杂质、油污等进行清除，以保持产品的整洁和质量。
检测则是对产品进行各项性能测试，包括电绝缘性、硬度、耐热性等。
制备3-氨基丙磺酸的方法用交联高分子光敏剂敏化制备cis-维生素D或其衍生物的方法利用交联高分子光敏剂将速甾醇及其衍生物光敏异构化为预维碳-碳双键的氢化方法通过煅烧含金属的碱性离子交换树脂来回收金属的方法乙酸乙烯酯的综合生产方法制备芳族碳酸酯的方法和催化剂体系制备脂族胺的方法预防中枢神经系统急慢性损伤中神经变性的化合物,组合物和方13-取代甲烯土霉素化合物一环氧塑封料的工艺选择1.1 预成型料块的处理（1）预成型塑封料块一般都储存在5℃-10℃的环境中，必会有不同程度的吸潮。
因此在使用前应在干燥的地方室温醒料，一般不低于16小时。
（2）料块的密度要高。
疏松的料块会含有过多的空气和湿气，经醒料和高频预热也不易挥发干净，会造成器件包封层内水平增多。
（3）料块大小要适中，料块小，模具填充不良；料块大，启模困难，模具与注塑杆沾污严重并造成材料的浪费。
1.2 模具的温度生产过程中，模具温度控制在略高于塑封料玻璃化温度Tg时，能获得较理想的流动性，约160℃-180℃。
模具温度过高，塑封料固化过快，内应力增大，包封层与框架粘接力下降。
同时，固化过快也会使模具冲不满；模具温度过低，塑封料流动性差，同样会出现模具填充不良，包封层机械强度下降。
同时，保持模具各区域温度均匀是非常重要的，因为模具温度不均匀，会造成塑封料固化程度不均匀，导致器件机械强度不一致。
1.4 注模速度注模速度的选择主要根据塑封料的凝胶化时间确定。
凝胶化时间短，注模速度要稍快，反之亦然。
注模要在凝胶化时间结束前完成，否则由于塑封料的提前固化造成内引线冲断或包封层缺陷。
1.5 塑封工艺调整对工艺调整的同时，还应注意到预成型料块的保管、模具的清洗、环境的温湿度等原因对塑封工序的影响。
2 塑封料性能对器件可靠性的影响2.1 塑封料的吸湿性和化学粘接性对塑封器件而言，湿气渗入是影响其气密性导致失效的重要原因之一。
湿气渗入器件主要有两条途径：制备3-氨基丙磺酸的方法用交联高分子光敏剂敏化制备cis-维生素D或其衍生物的方法利用交联高分子光敏剂将速甾醇及其衍生物光敏异构化为预维碳-碳双键的氢化方法通过煅烧含金属的碱性离子交换树脂来回收金属的方法乙酸乙烯酯的综合生产方法制备芳族碳酸酯的方法和催化剂体系制备脂族胺的方法预防中枢神经系统急慢性损伤中神经变性的化合物,组合物和方13-取代甲烯土霉素化合物一环氧塑封料的工艺选择1.1 预成型料块的处理（1）预成型塑封料块一般都储存在5℃-10℃的环境中，必会有不同程度的吸潮。
塑封器件常见失效模式及其机理分析总结一般塑封器件的失效可分为早期失效和使用期失效，前者多是由设计或工艺失误造成的质量缺陷所致，可通过常规电性能检测和筛选来判别。
后者则是由器件的潜在缺陷引起的，潜在缺陷的行为与时间和应力有关，经验表明，受潮、腐蚀、机械应力、电过应力和静电放电等产生的失效占主导地位。
1 失效模式及其机理分析塑封器件，就是用塑封料把支撑集成芯片的引线框架、集成芯片和键合引线包封起来，从而为集成芯片提供保护。
塑封器件封装材料主要是环氧模塑料。
环氧模塑料是以环氧树脂为基体树脂，以酚醛树脂为固化剂，再加上一些填料，如填充剂、阻燃剂、着色剂、偶联剂等微量组分，在热和固化剂的作用下环氧树脂的环氧基开环与酚醛树脂发生化学反应，产生交联固化作用使之成为热固性塑料。
塑封材料不同于陶瓷材料和金属材料，它是一种高分子复合材料，其固有的有机大分子结构，使其本身存在较高的吸湿性，是一种非气密性封装。
塑封材料主要失效模式为：开路，短路，参数漂移，烧毁。
由于塑封器件是非气密性封装，在封装方面就存在一些缺点，最主要的缺点就是对潮气比较敏感。
受潮。
塑封材料会从环境中吸收或吸附水气，特别是当塑封器件处于潮湿环境时，会吸收或吸附较多的水气，并且在表面形成一层水膜。
受潮是塑封器件的很多失效机理如腐蚀、爆米花效应等的诱因。
腐蚀。
对塑封器件而言，湿气渗入是影响其气密性导致失效的重要原因之一。
湿气渗入器件主要有两条途径：（1）由于树脂本身的透湿率与吸水性，水气会直接通过塑封料包封层本体扩散到芯片表面；（2）通过塑封料包封层与金属框架间的间隙，然后再沿着内引线与塑封料的封接界面进入器件芯片表面。
当湿气通过这两条途径到达芯片表面时，在表面形成一层导电水膜，并将塑封料中的Na+、CL－离子也随之带入，在电位差的作为下，会加速对芯片表面铝布线的电化学腐蚀，最终导致电路内引线开路。
随着电路集成度的不断提高，铝布线越来越细，因此，铝布线腐蚀对器件寿命的影响就越发严重。
元器件塑封工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!元器件塑封工艺流程元器件塑封是将半导体器件等微型电子元件用塑料材料进行封装，以达到保护内部电路、固定引脚和提供机械强度的目的。
塑封料＼环氧塑封料工艺选择和封装失效分析流程一环氧塑封料的工艺选择1.1预成型料块的处理（1）预成型塑封料块一般都储存在5℃-10℃的环境中，必会有不同程度的吸潮。
因此在使用前应在干燥的地方室温醒料，一般不低于16小时。
（2）料块的密度要高。
疏松的料块会含有过多的空气和湿气，经醒料和高频预热也不易挥发干净，会造成器件包封层内水平增多。
（3）料块大小要适中，料块小，模具填充不良；料块大，启模困难，模具与注塑杆沾污严重并造成材料的浪费。
1.2模具的温度生产过程中，模具温度控制在略高于塑封料玻璃化温度Tg时，能获得较理想的流动性，约160℃-180℃。
模具温度过高，塑封料固化过快，内应力增大，包封层与框架粘接力下降。
同时，固化过快也会使模具冲不满；模具温度过低，塑封料流动性差，同样会出现模具填充不良，包封层机械强度下降。
同时，保持模具各区域温度均匀是非常重要的，因为模具温度不均匀，会造成塑封料固化程度不均匀，导致器件机械强度不一致。
1.3注塑压力注塑压力的选择，要根据塑封料的流动性和模具温度而定，压力过小，器件包封层密度低，与框架黏结性差，易发生吸湿腐蚀，并出现模具没有注满塑封料提前固化的情况；压力过大，对内引线冲击力增大，造成内引线被冲歪或冲断，并可能出现溢料，堵塞出气孔，产生气泡和填充不良。
1.4注模速度注模速度的选择主要根据塑封料的凝胶化时间确定。
凝胶化时间短，注模速度要稍快，反之亦然。
注模要在凝胶化时间结束前完成，否则由于塑封料的提前固化造成内引线冲断或包封层缺陷。
1.5塑封工艺调整对工艺调整的同时，还应注意到预成型料块的保管、模具的清洗、环境的温湿度等原因对塑封工序的影响。
2塑封料性能对器件可靠性的影响2.1塑封料的吸湿性和化学粘接性对塑封器件而言，湿气渗入是影响其气密性导致失效的重要原因之一。
湿气渗入器件主要有两条途径：①通过塑封料包封层本体；②通过塑封料包封层与金属框架间的间隙。
当湿气通过这两条途径到达芯片表面时，在其表面形成一层导电水膜，并将塑封料中的Na+、CL-离子也随之带入，在电位差的作为下，加速了对芯片表面铝布线的电化学腐蚀，最终导致电路内引线开路。
随着电路集成度的不断提高，铝布线越来越细，因此，铝布线腐蚀对器件寿命的影响就越发严重。
针对上述问题，我们必须要求：λ塑封料要有较高的纯度，Na+、CL离子降至最低；λ塑封料的主要成分：环氧树脂与无机填料的结合力要高，以阻止湿气由本体的渗入；塑封料与框架金属要有较好的粘接性；λλ芯片表面的钝化层要尽可能地完善，其对湿气也有很好的屏蔽作用。
2.2塑封料的内应力由于塑封料、芯片、金属框架的线膨胀系数不匹配而产生的内应力，对器件密封性有着不可忽视的影响。
因为塑封料膨胀系数（20-26E-6/℃）比芯片、框架（-16E-6/℃）的较大，在注模成型冷却或在器件使用环境的温差较大时，有可能导致压焊点脱开，焊线断裂甚至包封层与框架粘接处脱离，由此而引起其器件失效。
由此可见，塑封料的线膨胀系数应尽可能的低，但这个降低是收到限制的，因为在降低应力的同时，塑封料的热导率也随之降低，这对于封装大功率的器件十分不利，要使这两个方面得以兼顾，取决于配方中填料的类型和用量。
填料一般为熔融型或结晶型硅粉，在某些性能需要方面有时候还需要添加球形或气相硅粉。
2.3塑封料的流动性注塑时模具温度在160℃-180℃，塑封料呈熔融状态，其流动性对注模成功与否至关重要，流动性低于焊线冲击增大（金丝抗拉力5g-12g），焊线易被冲歪或冲断，并易造成模具冲不满，包封层表面出现褶皱和坑洼；流动性过高，溢料严重，当溢料过早地将模具出气孔堵塞时，空气排不尽，包封层会出现气孔或气泡。
在塑封料组成成分中，对流动性起主要作用的是主体环氧树脂的熔融黏度和填料二氧化硅的用量和颗粒粗细。
结晶型硅粉具有高导热性，但黏度高，比重大，流速下降。
熔融型硅粉流动性好，但导热差。
因此在世纪生产中应根据封装器件性能不同选择使用，包括两者的混合使用。
二封装常规失效分析流程1，接受上级或客户不良品信息反馈及分析请求，并了解客户相关信息。
主要包括的内容为：失效模式，参数值，客户抱怨内容，型号，批号，失效率，所占比例等，与正常品相比不同之处等2，记录各项信息内容，以在长期记录中形成信息库，为今后的分析工作提供经验值。
3，收信工艺信息，包括与此产品有关的生产过程中的人，机，料，法，环变动的情况．主要包括：老员工，新员工，班次，人员当时的工作状态，机台状况，工夹具，所采用的原材料，工艺参数的变动，环境温湿度的变动等通常有：装片机号，球焊机号，包封机号，后固化烘箱号，去飞边机号，软化线号，是否二次软化，测试机台，测试参数，料饼品种型号，引线条供应者及批号，金丝品种及型号，供应者等。
4，失效确认，可用自已的测试机检测功能、开短路，以确认客户反映情况是否属实．5，对于非开短路情况，如对于漏电流大的产品要彻底清洗（用冷热纯水或有机溶剂如丙酮）后再进行下述烘烤试验：125度烘烤24小时或175度烘烤4小时以上，烘箱关电源后门打开45度角缓慢冷却1小时后再测其功能，如功能变好，则极有可能是封装或者测试问题，对封装工艺要严查。
6，对于开短路情况，观察开短路测试值是开路还是短路，还是芯片不良，如是开路或短路，则要注意是第几脚开路或短路，待开帽后用万用表测量该脚所连的金丝的压区与脚之间的电阻，以判断该脚球焊是否虚焊。
7,对于大芯片薄形封装产品要注意所用材料（如料饼，导电胶）是否确当，产品失效是否与应力和湿气有关（125度烘烤24小时或175度烘烤4小时以上，烘箱关电源后，门打开45度角缓慢冷却1小时后再测其功能，如功能变好，则极有可能是封装或者测试的问题，对封装工艺要严查，如检查去飞边方式，浸酸时间等。
）8，80倍以上显微镜观察产品外形特征，特别是树脂休是否有破裂，裂缝，鼓泡膨胀。
主要包括：注胶口，脚与脚之间树脂体和导电物9，对所有失效样品进行X-RAY检查，观察金丝情况，并和布线图相比较，以判断布线是否错误。
如发现错误要加抽产品确认失效总数并及时反映相关信息给责任人。
10，C-SAM即SAT，观察产品芯片分层情况。
判断规范另见。
样品数量为10只以内/批。
11，开帽：对于漏电流大的产品采用机械方式即干开帽形式，其它情况用强酸即湿开帽形式。
切开剖面观察金丝情况，及金球情况，表面铝线是否受伤，芯片是否有裂缝，光刻是否不良,是否中测，芯片名是否与布线图芯片名相符。
样品数量为5只/批。
对于开短路和用不导电胶装片的产品要用万用表检测芯片地线和基岛之间电阻检查装片是否有问题。
对于密间距产品要测量铝线宽度，确认所用材料（料饼，导电胶，金丝等）是否确当．开帽后应该再测试，根据结果进一步分析.．12，腐球：观察压区硅层是否破裂，严重氧化（用王水或氢氧化钠或氢氧化钾），腐球时注意要腐透（金丝彻底脱离芯片或溶化掉），不能用细针去硬拨金丝以免造成人为压区损坏。
13，开帽时勿碰坏金丝及芯片，对于同一客户，同型号，同扩散批，同样类型的失效产品涉及3个组装批的，任抽一批最后对开帽产品进行测试看是否会变好。
以确认是否是封装问题。
14，对开帽后漏电流偏大的可以使用微光显微镜检查。
15，对开帽后的芯片最好用SEM仔细检查有无如微小缺陷、氧化层穿孔等缺点。
16，失效分析主要依照：EOS、ESD、封装缺陷、芯片缺陷、CMOS闩锁、设计缺陷、可靠性（如水汽进入、沾污等）展开塑封料＼环氧塑封料工艺选择和封装失效分析流程字体:小中大|打印发表于:2007-3-3122:06作者:anndi来源:电子胶水●中国一环氧塑封料的工艺选择1.1预成型料块的处理（1）预成型塑封料块一般都储存在5℃-10℃的环境中，必会有不同程度的吸潮。
因此在使用前应在干燥的地方室温醒料，一般不低于16小时。
（2）料块的密度要高。
疏松的料块会含有过多的空气和湿气，经醒料和高频预热也不易挥发干净，会造成器件包封层内水平增多。
（3）料块大小要适中，料块小，模具填充不良；料块大，启模困难，模具与注塑杆沾污严重并造成材料的浪费。
1.2模具的温度生产过程中，模具温度控制在略高于塑封料玻璃化温度Tg时，能获得较理想的流动性，约160℃-180℃。
模具温度过高，塑封料固化过快，内应力增大，包封层与框架粘接力下降。
同时，固化过快也会使模具冲不满；模具温度过低，塑封料流动性差，同样会出现模具填充不良，包封层机械强度下降。
同时，保持模具各区域温度均匀是非常重要的，因为模具温度不均匀，会造成塑封料固化程度不均匀，导致器件机械强度不一致。
1.3注塑压力注塑压力的选择，要根据塑封料的流动性和模具温度而定，压力过小，器件包封层密度低，与框架黏结性差，易发生吸湿腐蚀，并出现模具没有注满塑封料提前固化的情况；压力过大，对内引线冲击力增大，造成内引线被冲歪或冲断，并可能出现溢料，堵塞出气孔，产生气泡和填充不良。
1.4注模速度注模速度的选择主要根据塑封料的凝胶化时间确定。
凝胶化时间短，注模速度要稍快，反之亦然。
注模要在凝胶化时间结束前完成，否则由于塑封料的提前固化造成内引线冲断或包封层缺陷。
1.5塑封工艺调整对工艺调整的同时，还应注意到预成型料块的保管、模具的清洗、环境的温湿度等原因对塑封工序的影响。
2塑封料性能对器件可靠性的影响2.1塑封料的吸湿性和化学粘接性对塑封器件而言，湿气渗入是影响其气密性导致失效的重要原因之一。
湿气渗入器件主要有两条途径：①通过塑封料包封层本体；②通过塑封料包封层与金属框架间的间隙。
当湿气通过这两条途径到达芯片表面时，在其表面形成一层导电水膜，并将塑封料中的Na+、CL-离子也随之带入，在电位差的作为下，加速了对芯片表面铝布线的电化学腐蚀，最终导致电路内引线开路。
随着电路集成度的不断提高，铝布线越来越细，因此，铝布线腐蚀对器件寿命的影响就越发严重。
针对上述问题，我们必须要求：λ塑封料要有较高的纯度，Na+、CL离子降至最低；λ塑封料的主要成分：环氧树脂与无机填料的结合力要高，以阻止湿气由本体的渗入；塑封料与框架金属要有较好的粘接性；λλ芯片表面的钝化层要尽可能地完善，其对湿气也有很好的屏蔽作用。
2.2塑封料的内应力由于塑封料、芯片、金属框架的线膨胀系数不匹配而产生的内应力，对器件密封性有着不可忽视的影响。
因为塑封料膨胀系数（20-26E-6/℃）比芯片、框架（-16E-6/℃）的较大，在注模成型冷却或在器件使用环境的温差较大时，有可能导致压焊点脱开，焊线断裂甚至包封层与框架粘接处脱离，由此而引起其器件失效。
由此可见，塑封料的线膨胀系数应尽可能的低，但这个降低是收到限制的，因为在降低应力的同时，塑封料的热导率也随之降低，这对于封装大功率的器件十分不利，要使这两个方面得以兼顾，取决于配方中填料的类型和用量。
