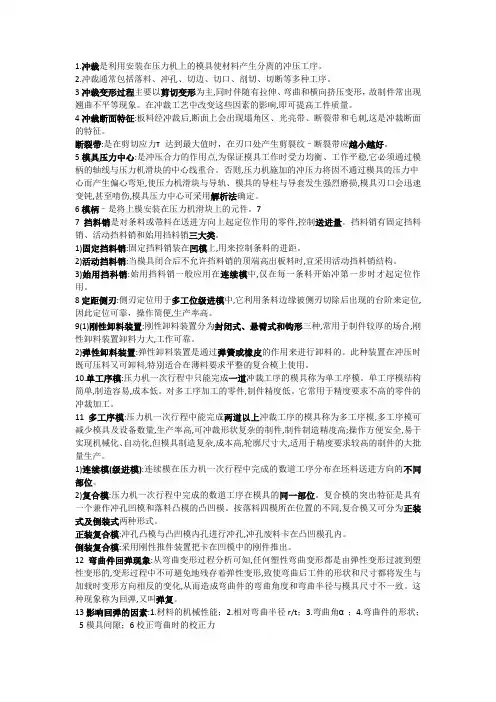

模具加工基础知识大汇总1.定义模具加工(Mold Making)是指成型和制坯工具的加工，此外还包括剪切模和模切模具。

通常情况下，模具有上模和下模两部分组成。

将钢板放置在上下模之间，在压力机的作用下实现材料的成型，当压力机打开时，就会获得由模具形状所确定的工件或去除相应的废料。

小至电子连接器，大至汽车仪表盘的工件都可以用模具成型。

级进模是指能自动的把加工工件从一个工位移动到另一个工位，并在最后一个工位得到成型零件的一套模具。

模具加工工艺包括：裁模、冲坯模、复合模、挤压模、四滑轨模、级进模、冲压模、模切模具等。

2.模具种类（1）金属冲压模具：连续模、单冲模、复合模、拉伸模（2）塑胶成型模：注塑模、挤塑模、吸塑模（3）压铸模具（4）锻造模具（5）粉末冶金模具（6）橡胶模具3.模具加工流程开料：前模料、后模模料、镶件料、行位料、斜顶料；开框：前模模框、后模模框；开粗：前模模腔开粗、后模模腔开粗、分模线开粗；铜公：前模铜公、后模铜公、分模线清角铜公；线切割：镶件分模线、铜公、斜顶枕位；电脑锣：精锣分模线、精锣后模模芯；电火花：前模粗、铜公、公模线清角、后模骨位、枕位；钻孔、针孔、顶针；模具顶针孔水路孔加工行位、行位压极；斜顶、复顶针、配顶针。

4.其他（1）唧咀、码模坑、垃圾钉（限位钉）；（2）飞模；（3）水口、撑头、弹簧、运水；（4）省模、抛光、前模、后模骨位；（5）细水结构、拉杆螺丝拉钩、弹簧（6）重要部件热处理、淬火、行位表面氮化；5.模具软件UGNX、Pro/NC、CATIA、MasterCAM、SurfCAM、TopSolid CAM、SPACE-E、CAMWORKS、WorkNC、TEBIS、HyperMILL、Powermill、GibbsCAM、FEATURECAM等等。

6.基本特点（1）加工精度要求高一副模具一般是由凹模、凸模和模架组成，有些还可能是多件拼合模块。

于是上、下模的组合，镶块与型腔的组合，模块之间的拼合均要求有很高的加工精度。

模具采购必备基础知识之二：塑胶模具的结构组成图解说明：模具注塑成型是批量生产某些形状复杂部件时用到的一种加工方法。

具体原理指：将受热融化的塑胶原材料由注塑机螺杆推进高压射入塑胶模具的模腔，经冷却固化后，得到塑胶成形产品。

塑胶模具由动模和定模两部分组成，动模安装在注射成型机的移动模板上，定模安装在注射成型机的固定模板上。

在注射成型时动模与定模闭合构成浇注系统和型腔，开模时动模和定模分离以便取出塑料制品。

塑胶模具的结构虽然由于塑胶品种和性能、塑胶制品的形状和结构以及注射机的类型等不同而可能千变万化，但是基本结构是一致的。

一、塑胶模具结构按功能分，主要由：浇注系统、调温系统、成型零件系统、排气系统、导向系统、顶出系统等组成。

其中浇注系统和成型零件是与塑料直接接触部分，并随塑料和制品而变化，是塑模中最复杂，变化最大，要求加工光洁度和精度最高的部分。

1.浇注系统：是指塑料从射嘴进入型腔前的流道部分，包括主流道、冷料穴、分流道和浇口等。

主流道前模架前模仁塑胶件产品行位油缸定位导柱行位定位导套方铁顶针固定板前模架底板6.顶出系统：一般包括：顶针、前后顶针板、顶针导杆、顶针复位弹簧、顶针板锁紧螺丝等几部分组成。

当产品在模具内成型冷却后，模具前后模分离打开，由推出机构--顶针在注塑机的顶杆推动下将塑料制品及其在流道内的凝料推出或拉出模具开腔和流道位置，以便进行下一个注塑成型工作循环。

二、塑胶模具按结构分一般由模架、模仁、辅助零件、辅助系统、辅助设置、死角处理机构等几个部分组成。

1、模架：一般都不需要我们设计，可以直接从标准模架制造厂商那里订购，大大节约的设计模具所需时间，所以称它为塑胶模具标准模架。

它构成了塑胶模具最基本的框架部分。

2、模仁：模仁部分是塑胶模具的核心部分，它是模具里面最重要的组成部分。

塑胶产品的成形部分就在模仁里面，大部分时间的加工也花费在模仁上。

不过，相对有些比较简单的模具，它没有模仁部分，产品直接在模板上面成形。

模具的基本结构及相关概念1、模胚即模架：MoldBase 模胚是整套模具的骨架，所有模具的零部件的制作均需考虑模胚的结构。

模胚的成本一般占整套模具的30%左右，模胚由专门的大型模胚厂制造，已标准化，各模具制造厂只需根据自身的需要向模胚厂定制即可。

模胚分为面板、A板（前模板）、B板（后模板）、C 板（方铁）、底板、顶针面板、顶针底板、司筒、导柱、回针、顶针、撑头、限位钉等。

目前珠三角区域规模较大的模胚厂商有龙记模胚（LKM）、鸿丰模胚、中华模胚等，其中又以LKM名气最大，其模胚广大模具制造厂普遍采用，品质、精度均有保障。

2、模仁又称型腔，即嵌入模胚模板内的成型模芯。

分为前模仁，后模仁，俗称前模（Cavity），后模（Core）。

为何要在模板内嵌入模仁呢？主要是为节约成本。

因为塑胶对模具的钢材特性有很高的要求，如硬度、耐腐蚀性、耐高温（热变形）等；而模胚的模板则无需太高的要求。

模仁硬度一般为45~65HRC，模胚的模板硬度30~45HRC；用作模仁的钢料每公斤可达RMB 200，而模胚的钢料一般只需RMB20~30元。

注：HRC为洛氏硬度。

3、唧嘴：Sprue。

注塑机炮筒的射胶嘴通过该装置将熔融的塑胶原料注入型腔。

4、滑块又称行位：Slider。

为顺利出模而必须使用的结构部件。

因为有些产品结构特殊，如有侧边有空，有倒扣（勾）等，需用行位才可出模。

5、斜顶：Angle-Lifter。

与行位相似，也是为顺利出模而必须使用的结构部件。

6、还有一些与模具有关的名词：分模线（P/L）、模具基准、缩水率（Shrinkage）、排位（Layout）、钢料、铜公（电极，其材质有铜、石墨等）、倒扣、运水、出模斜度（Draft angle）、冷料井、流道、注塑仿真、分模、出模、开&合模步骤、模号、抛光（省模）、软模、硬模、模具表面处理、试模（TEST MOLD）、改模、装模、交模等。

7、从上可看一套模具按其各部件的功能可细分为：流道系统、成型系统、温度调节系统、排气系统、顶出系统、开合模系统、复位系统。

折弯模具常识一般分类上模按模具结构分有：直刀、尖刀、弯刀/鹅颈刀、避位刀、特殊刀上模按折弯功能分有：90°、30°、R角、压平、异形（防盗门框类）下模按模具结构分有：双V、单V、组合下模下模按模具功能分有：V5/V6/V8/V10/V12/V14/V16/V18/V20/V25/V30，30°深V槽，压平模等组合下模模具分段：正常情况下刀具的长度为835mm；为便于折弯不同的长度，常将整长的刀具分割为以下几段上模：10+15+20 +40+50+100+100+200+300=835mm下模：10+15+20+40+50+100+200+400=835mm以上成为标准分段，也有厂家按自身实际需求进行其他尺寸的分段模具注意事项：①折弯模具是采用的钢材（一般为42CrMo ）经特殊热处理（整体淬火HRC47±2）制作而成,具有硬度高,不易磨损,承受压力大等特点,但每套模具都有他承受的极限压力:吨/米,所以在使用模具时要选用模具的长度,即每米要加多少压力,绝不能超过模具所标注的压力。

② 为了不损坏模具,我们规定了在对原点时,一定要用300mm 以上长度的上下模进行对原点.对好原点后才可以使用相同高度的上模、下模。

严禁使用分割小模进行对原点,而且对原点一定要按机器内部的原点压力为准。

③ 在使用模具时,由于各种模具的高度不一致,所以在一台机器上选用模具时只能用同样高度的模具,不能用不同高度的模具。

④ 在使用模具时,要根据金属板料的材质硬度、厚度、长度来选用合适的上、下模,一般按5~6T 的标准使用下模,长度要比板料长一些,当材质越硬、厚度越大的料,应用槽较宽一点的下模。

⑤在折弯锐角或压死角时,应选用30度上,先折锐角、后压死边。

在折弯R 角时,应选用R上模和R下模进行。

⑥在折弯较长的工件时,不要用分段模具,减少接刀压痕,而且选用单槽的,因为单槽的下模V槽外角R大,不易产生折弯压痕。

第十一章抽芯机构当制品具有与开模方向不同的内侧孔、外侧孔或侧凹时，除极少数情况可以强制脱模外，一般都必须将成型侧孔或侧凹的零件做成可移动的结构。

在制品脱模前，先将其抽出，然后再从型腔中和型芯上脱出制品。

完成侧向活动型芯抽出和复位的机构就叫侧向抽芯机构。

从广义上讲，它也是实现制品脱模的装置。

这类模具脱出制品的运动有两种情况：一是开模时优先完成侧向抽芯，然后推出制品；二是侧向抽芯分型与制品的推出同时进行。

11.1 抽芯机构的组成和分类1、抽芯机构的组成抽芯机构按功能划分，一般由成型组件、运动组件、传动组件、锁紧组件和限位组件五部分组成，见表11-1 抽芯机构的组成2、侧向抽芯机构的分类及特点侧向分型和抽芯机构按其动力源可分为手动、机动、气动或液压三类。

（1）手动侧向分型抽芯模具结构比较简单，且生产效率低，劳动强度大，抽拔力有限。

故在特殊场合才适用，如试制新制品、生产小批量制品等。

（2）机动侧向分型抽芯开模时，依靠注塑机的开模动力，通过侧向抽芯机构改变运动方向，将活动零件抽出。

机动抽芯具有操作方便、生产效率高、便于实现自动化生产等优点，虽然模具结构复杂，但仍在生产中广为采用。

机动抽芯按结构形式主要有：斜导柱分型抽芯、弯销分型抽芯、斜滑块分型抽芯、齿轮齿条分型抽芯、弹簧分型抽芯等不同形式。

其特点见表11-2所示。

（3）液压或气压侧向分型抽芯系统以压力油或压缩空气作为抽芯动力，在模具上配置专门的油缸或气缸，通过活塞的往复运动来进行侧向分型、抽芯及复位的机构。

这类机构的主要特点是抽拔距长，抽拔力大，动作灵活，不受开模过程11.2 抽芯机构的设计要点1、模具抽芯自锁自锁：自由度F≥1，由于摩擦力的存在以及驱动力方向问题，有时无论驱动力如何增大也无法使滑块运动的现象称为抽芯的自锁。

在注塑成型中，对于机动抽芯机构，当抽芯角度处于自锁的摩擦角之内，即使增大驱动力，都不能使之运动,因此，模具设计时必须考虑避免在抽芯方向上发生自锁。

模具结构基础知识11. 引言模具是制造工业产品所必需的重要装备之一，广泛应用于汽车、电子、家电、塑料制品等行业。

模具的结构是保证制品质量和生产效率的关键因素之一。

本文将介绍模具结构的基础知识，包括模具的组成部分、常用材料、结构类型等内容。

2. 模具的组成部分一个完整的模具通常由以下几个部分组成：2.1 上模上模是模具的上半部分，用于成型产品的顶部或外形。

上模通常包括顶板、上模座、导柱等组件。

2.2 下模下模是模具的下半部分，用于成型产品的底部或内形。

下模通常包括下模座、下模板、导柱等组件。

2.3 滑块模滑块模也称为副模或侧模，用于成型产品的侧面或突起部分。

滑块模通常包括滑块、导柱套和定位销等组件。

2.4 斜顶模斜顶模用于成型带有斜侧面的产品。

斜顶模通常包括斜顶、导柱套、斜顶片等组件。

2.5 拉伸模拉伸模用于成型带有拉伸形状的产品。

拉伸模通常包括拉伸块、导柱、拉伸销等组件。

模具材料的选择直接影响到模具的使用寿命和成品质量。

常用的模具材料包括：3.1 铝合金铝合金具有良好的热传导性能和机械性能，适用于制作小型模具和大批量生产的模具。

3.2 铜合金铜合金因其良好的导热性和耐磨性被广泛应用于模具制造，尤其适用于高速冲压模具和大体积模具。

3.3 铁合金铁合金包括低碳钢、合金钢、工具钢等。

它们具有高硬度、高强度和耐磨性，适用于制作高精度模具和耐用性要求较高的模具。

塑料模具材料包括PVC、PE、PP等。

它们具有良好的耐腐蚀性和可塑性，适用于制作塑料制品模具。

4. 模具结构类型模具结构的选择取决于产品的形状、尺寸和材料等因素。

常见的模具结构类型包括：4.1 单模结构单模结构是最简单的模具结构，适用于产品形状简单、工艺要求低的情况。

4.2 组合模结构组合模结构由多个模块组合而成，适用于产品形状复杂、工艺要求高的情况。

4.3 多腔模结构多腔模结构是指在一个模具中设置多个腔室，可以同时成型多个产品。

多腔模结构适用于批量生产相同产品的情况。

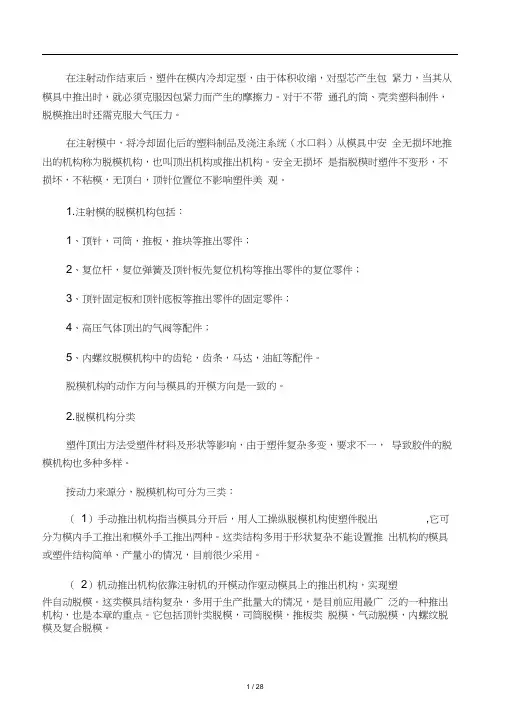

在注射动作结束后，塑件在模内冷却定型，由于体积收缩，对型芯产生包紧力，当其从模具中推出时，就必须克服因包紧力而产生的摩擦力。

对于不带通孔的筒、壳类塑料制件，脱模推出时还需克服大气压力。

在注射模中，将冷却固化后的塑料制品及浇注系统（水口料）从模具中安全无损坏地推出的机构称为脱模机构，也叫顶出机构或推出机构。

安全无损坏是指脱模时塑件不变形，不损坏，不粘模，无顶白，顶针位置位不影响塑件美观。

1. 注射模的脱模机构包括：1、顶针，司筒，推板，推块等推出零件；2、复位杆，复位弹簧及顶针板先复位机构等推出零件的复位零件；3、顶针固定板和顶针底板等推出零件的固定零件；4、高压气体顶出的气阀等配件；5、内螺纹脱模机构中的齿轮，齿条，马达，油缸等配件。

脱模机构的动作方向与模具的开模方向是一致的。

2. 脱模机构分类塑件顶出方法受塑件材料及形状等影响，由于塑件复杂多变，要求不一，导致胶件的脱模机构也多种多样。

按动力来源分，脱模机构可分为三类：（1）手动推出机构指当模具分开后，用人工操纵脱模机构使塑件脱出,它可分为模内手工推出和模外手工推出两种。

这类结构多用于形状复杂不能设置推出机构的模具或塑件结构简单、产量小的情况，目前很少采用。

（2）机动推出机构依靠注射机的开模动作驱动模具上的推出机构，实现塑件自动脱模。

这类模具结构复杂，多用于生产批量大的情况，是目前应用最广泛的一种推出机构，也是本章的重点。

它包括顶针类脱模，司筒脱模，推板类脱模，气动脱模，内螺纹脱模及复合脱模。

（3）液压和气动推出机构一般是指在注射机或模具上设有专用液压或气动装置，将塑件通过模具上的推出机构推出模外或将塑件吹出模外。

按照模具的结构特征分,脱模机构可分为：一次脱模机构、定模脱模机构、二次或多次脱模机构、浇注系统水口料的脱模机构、带螺纹塑件的脱模机构等。

3. 对脱模机构的要求模具打开时，塑件必须留在有顶出机构的半模上。

由于注射机的推杆在安装后模的一侧，所以注射模的顶出机构一般在后模。

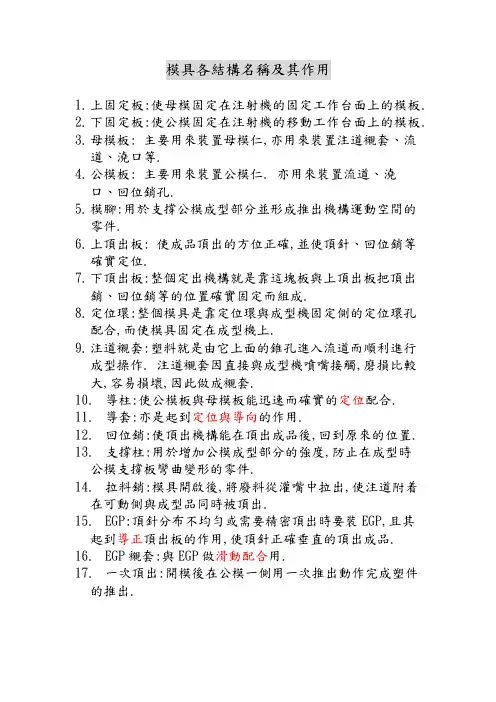

模具各結構名稱及其作用1.上固定板:使母模固定在注射機的固定工作台面上的模板.2.下固定板:使公模固定在注射機的移動工作台面上的模板.3.母模板: 主要用來裝置母模仁,亦用來裝置注道襯套、流道、澆口等.4.公模板: 主要用來裝置公模仁. 亦用來裝置流道、澆口、回位銷孔.5.模腳:用於支撐公模成型部分並形成推出機構運動空間的零件.6.上頂出板: 使成品頂出的方位正確,並使頂針、回位銷等確實定位.7.下頂出板:整個定出機構就是靠這塊板與上頂出板把頂出銷、回位銷等的位置確實固定而組成.8.定位環:整個模具是靠定位環與成型機固定側的定位環孔配合,而使模具固定在成型機上.9.注道襯套:塑料就是由它上面的錐孔進入流道而順利進行成型操作. 注道襯套因直接與成型機噴嘴接觸,磨損比較大,容易損壞,因此做成襯套.10.導柱:使公模板與母模板能迅速而確實的定位配合.11.導套:亦是起到定位與導向的作用.12.回位銷:使頂出機構能在頂出成品後,回到原來的位置.13.支撐柱:用於增加公模成型部分的強度,防止在成型時公模支撐板彎曲變形的零件.14.拉料銷:模具開啟後,將廢料從灌嘴中拉出,使注道附着在可動側與成型品同時被頂出.15.EGP:頂針分布不均勻或需要精密頂出時要裝EGP,且其起到導正頂出板的作用,使頂針正確垂直的頂出成品.16.EGP襯套:與EGP做滑動配合用.17.一次頂出:開模後在公模一側用一次推出動作完成塑件的推出.18.二次頂出:成品內側或外側且有少許凸緣而形成少許死角場合,若使用一段頂出則將使成品無法順利脫模,甚至使成品凸緣部受到強制頂出而損壞,此時需要二次頂出. 19.二次頂出方式☹利用彈簧作二次頂出:剝料板藉彈簧的彈力逕行一次頂出,但成品仍同着于剝料板內側,再利用頂針作二次頂出.☹利用頂出板作二次頂出:以頂出套筒逕行一次頂出,使成品脫離模板,但仍在頂出套筒上,再利用頂針作二次頂出.20.強制回位:當頂針、斜銷太多時,頂出機構難以回位,則需要強制回位. 模具太大時在上下頂板上與K.O孔同心的位置出裝螺絲. 模具比較小時在RP下加優力膠或彈簧.21.三板模:與二板模不同的是,增加了一塊流道剝料板,模具開啟時,除了公母板分開以便取出成品外,流道剝料板也在大小拉桿的作用下與母模板分開,流道也藉此作用分開.22.大拉桿:導正母模板與剝料板.23.小拉桿:定位母模板和剝料板,並控制行程.24.模角定位銷:用于公模板與下固定板之間的定位銷,保證公模板與公模固定板間較高的相對位置精密.25.熱流道:澆注系統內的塑料始終處于熔融狀態,壓力損失小,可以對多點澆口、多型腔模具及大型塑件實現低壓注射.且這種澆注系統沒有澆注系統凝料,實現無廢料加工.26.熱流道的優點☺填充速度快☺節省材料☺有效控制流量27. 滑塊背板：位于滑塊與母模板的側面配合部分，便於磨損後更換.28. 斜銷定位塊：加強斜銷滑動時的穩定性.29. 斜銷座：斜銷座定位之滑軌.。

压铸模具结构组成The Standardization Office was revised on the afternoon of December 13, 2020压铸模具结构组成(一).压铸模结构组成定模：固定在压铸机定模安装板上，有直浇道与喷嘴或压室联接动模：固定在压铸机动模安装板上，并随动模安装板作开合模移动合模时，闭合构成型腔与浇铸系统，液体金属在高压下充满型腔；开模时，动模与定模分开，借助于设在动模上的推出机构将铸件推出.(二).压铸模结构根据作用分类型腔：外表面直浇道(浇口套)成型零件二)浇注系统模浇道(镶块)型芯：内表面内浇口余料(三)导准零件：导柱；导套(四)推出机构：推杆(顶针)，复位杆，推杆固定板，推板，推板导柱，推板导套.(五)侧向抽芯机构：凸台；孔穴(侧面)，锲紧块，限位弹簧，螺杆.(六)排溢系统：溢浇槽，排气槽.(七)冷却系统(八)支承零件：定模；动模座板，垫块(装配，定位，安装作用)压铸模采购选择信誉好、技术高、经验丰富的专业压铸模具厂制造模具。

压铸模是一种特殊的精密机械，那些专业压铸模具厂，他们有适合生产压铸模具的精密机床，能确保模具尺寸精度；他们有经验丰富的高级模具技师，技师的丰富经验是压铸模具实用好用的保证；他们与材料供应商和热处理厂有密切的关系，他们有完善的售后服务体系……。

良好的模具设计与制造是压铸模具长寿命、低故障、高效率的基础。

低价位的劣质压铸模，将会以压铸生产中表现出的低生产效率、高故障，让您浪费很多昂贵的压铸工时，花去更多的金钱。

   压铸模安装模具安装调整工应经过培训合格上岗⑴、模具安装位置符合设计要求，尽可能使模具涨型力中心与压铸机距离最小，这样可能使压铸机大杠受力比较均匀。

⑵、经常检查模具起重吊环螺栓、螺孔和起重设备是否完好，确保重吊时人身、设备、模具安全。

⑶、定期检查压铸机大杠受力误差，必要时进行调整。

模具结构之滑块篇滑块模具结构文档范本：⒈引言本文档旨在介绍滑块模具结构的各个部分及其功能。

滑块模具是一种常用的压铸模具，用于制造汽车零部件、电子设备外壳等零件。

了解滑块模具结构的各个部分对于模具设计和制造非常重要。

⒉基本结构概述⑴模具座模具座是滑块模具的基础组件，用于固定模具。

模具座一般由底板、支撑柱等部分组成，确保模具在使用过程中的稳定性。

⑵顶出机构顶出机构用于将成型零件从模具中弹出。

它通常由顶出杆、弹簧等组成，通过推动顶出杆使零件脱离模具。

⑶滑块机构滑块机构是滑块模具的关键组成部分，用于实现滑块的运动。

滑块机构一般包括滑块导轨、滑块座、滑块等部分。

滑块通过导轨的引导，在模具的特定位置上进行上下、前后的滑动。

⑷导柱导套⒊滑块机构详解滑块机构的设计对于滑块模具的性能至关重要。

下面将详细介绍滑块机构的构造。

⑴滑块导轨滑块导轨是滑块机构的基本组成部分，用于引导滑块的运动。

滑块导轨一般由直导轨和斜导轨组成，直导轨保证滑块的上下运动，斜导轨保证滑块的前后运动。

⑵滑块座⑶滑块滑块是滑块机构的关键组成部分，通过滑块的上下、前后运动，实现模具的开合。

滑块一般由滑动块和连接杆组成，连接杆连接滑动块和滑块导轨。

⒋附件本文档涉及的附件包括滑块模具的设计图纸，滑块模具的CAD文件。

⒌法律名词及注释⑴模具：模具是用于制造零部件或产品的工具或装置。

⑵压铸模具：压铸模具是一种用于压铸工艺的模具，将熔化金属注入模具中，经过冷却后形成零部件或产品。

⑶模具座：模具座是固定模具的基础组件。

⑷顶出机构：顶出机构用于将成型零件从模具中弹出。

⑸滑块机构：滑块机构用于实现滑块的运动。

⑹导柱导套：导柱导套用于保持滑块的定位精度。

⒍结束。
