AT指令集模块功能说明V1.08

AT 指令集详解1、AT 标准指令使用方法：在通讯软件的命令方式下输入前置码 AT ＋？？指令后回车，如回应 OK 则表示指令已正确执行，如回应 ERROR 则指令错误。

AT 每个指令的前置码A 送出 ANSWER TONEA/ 重新执行上一指令，此指令无前置码B B0 自动扫描速度及CCITTB1 自动扫描速度及BELL低速B2 自动扫描速度B3 只能连线在 CCITT V.23B4 只能连线在 CCITT V.21B5 只能连线在 CCITT V.22B6 只能连线在 CCITT V.22bisB7 只能连线在 CCITT V.32 4800bpsB8 只能连线在 CCITT V.32 9600bpsB9 只能连线在 CCITT V.32bisB10 只能连线在 CCITT V.34 16800bpsB11 只能连线在 CCITT V.34 19200bpsB12 只能连线在 CCITT V.34 21600bpsB13 只能连线在 CCITT V.34 24000bpsB14 只能连线在 CCITT V.34 26400bpsB15 只能连线在 CCITT V.34 28000bpsB30 只能连线在 CCITT V.34 33600bpsD 拨号指令DSn 选择拨出MODEM内存中第n组号码***以下为拨号时将使用的特殊号码和符号T使用音频拨号P使用脉冲拨号,延迟处理下一个字符.W等待下一个拨号@等待无音应答$等待"崩“音用于输入密码电话卡号码！执行挂机闪烁R反向方式呼叫;拨号后返回命令态并保持连接S=N 拨由&Zn=xxxxxx命令存储的第N个电话号码E E0 不回应输入字元E1 E1 回应输入字元+++ 由资料模式跳回指令模式H H0 MODEM执行ON HOOKH1 MODEM执行OFF HOOKI I0 显示产品号码I1 显示CHECKSUMI2 内部储存器测试I3 显示V.42bis版本I4 显示产品编号及芯片种类L0, L1 小音量L2 中音量L3 大音量M M0 扬声器静音M1 扬声器发声直到连线M2 扬声器持续发声M3 扬声器发声直到连线，拨号时静音N0当呼叫或应答时,只是按S37确定的速率进行协商N1,N2当呼叫或应答时,以S37确定的速率进行协商,如需要可降低速率进行协商O返回进行联结O0进入联机态O1进入联机态并启动均衡器Q允许/关闭结果码Q0返回结果码Q1不返回结果码Q2呼叫方式返回结果码,应答方式不返回结果码Sr 读出储存器r值（r=0-28）Sr=n 设定储存器r值为n （n=0-255）V V0 以数字方式回应讯息V1 以文字方式回应讯息W协商过程信息选择W0不返回协商过程信息W1返回协商过程信息W2只返回CONNECT信息,不返回协商过程信息X X0 和SMART MODEM300相容，连线谨出现CONNECTX1 连线后出现连线速率X2 连线后出现连线速率并侦测DIAL TONEX3 连线后出现连线速率并侦测BUSY TONEX4 连线后出现连线速率并侦测DIAL TONE和BUSY TONEY Y0 断线前不送出中断讯号Y1 断线前送出4秒中断讯号Z MODEM复位Z0 RESET并重新启用第0组参数Z1 RESET并重新启用第1组参数2、AT 扩充指令&A以应答/呼叫方式去连接&A0当MODEM自动应答时,以应答方式去连接&A1当MODEM自动应答时,以呼叫方式去连接&B关闭自动重新训练功能&B1关闭V.32,V.32bis和V.FC的自动重新训练功能&B2 打开V.32,V.32bis和V.FC的自动重新训练功能&C &C0 将DCD讯号一直认定为HIGH&C1 依据远端传来的CARRY讯号实际回应 &D &D0 MODEM忽略DTR讯号&D1 当DTR讯号变化，MODEM跳至指令模式&D2 当DTR讯号变化，MODEM跳至指令模式并挂线&D3 当DTR讯号变化，MODEM作RESET动作&F &F 设定V.43BIS模式之出厂设定值，并使用RTS/CTS流程控制&F1 设定V.43BIS模式之出厂设定值，并使用Xon/Xoff流程控制&F2 设定V.43BIS模式之出厂设定值，并使用RTS/CTS流程控制&F3 设定V.43BIS模式之出厂设定值，并使用Xon/Xoff流程控制及&D0动作&F4 设定V.43BIS模式之出厂设定值，并使用RTS/CTS流程控制及&D0动作&F5 设定V.43BIS模式之出厂设定值，不使用流程控制&G &G0 不用GUARD TONE&G1 550Hz GUARD TONE&G2 1800Hz GUARD TONE&K 流量控制&K0关闭本地流量控制&K1允许RTS/CTS本地流量控制&K2允许XON/XOFF本地流量控制&K3允许RTS/CTS本地流量控制&K4允许XON/XOFF本地流量控制&H 指令辅助说明&L &L0 设定在拨接模式&L1 设定在专线模式&L2 设定为开机自动专线&O &O0 关闭Originate-only mode&O1 设定Originate-only mode&P &P0 OFF-HOOK/ON-HOOK比率为39/61（美规）&P1 OFF-HOOK/ON-HOOK比率为33/67（英规.港规）&Q 操作方式控制&Q0 异步工作模式&Q1 非同步拨号后进入同步模式&Q2 自动拨号同步模式&Q3 语音/数据开关模式&Q4 HAYES自动同步&Q5 差错控制&Q6 带自动速率缓冲的异步方式&Q8 MNP差错控制并带2：1的数据压缩（MNP5）&Q9 V.42BIS/mnp2-4差错控制&R &R0 CTS讯号依据RTS讯号&R1 CTS讯号设定为ON&S &S0 DSR讯号设定为ON&S1 DSR讯号依据RS-232规格&T 测试&T0结束所有测试过程&T1启动本地模拟回环测试&T3启动本地数字回环测试&T4允许远程MODEM发出的远程数字回环测试的请求&T5拒绝远程MODEM发出的远程数字回环测试的请求&T6启动远和数字回环测试&T7启动带自测试的远程数字回环测试&T8启动带自测试的远程模拟回环测试&T19确定DTE电缆是否支持RTS/CTS电路&U格栅编码&U0允许格栅编码(只用于ITTU-T V.32 9600BIS/S) &U1关闭格栅编码&V 显示MODEM参数状态表&V0显示MODEM参数状态表,用户方案和存贮的电话号码&V8报告最后一次数据连接的详细情况&W &W0 将目前所用参数，存放在参数表0&W1 将目前所用参数，存放在参数表1&X &X0 同步脉冲由MODEM之PIN15提供&X1 同步脉冲由DTE之PIN24提供&X2 同步脉冲由接收讯号提供&Y &Y0 当POWER ON时，取用参数表0之参数&Y1 当POWER ON时，取用参数表1之参数&Z &Zn=xxxx 设定各组电话号码%C %C0 关闭MNP5，V.42BIS资料压缩模式%C1 启动MNP5，V.42BIS资料压缩模式%D %D0 关闭CLEAR-DOWN讯号%D1 启动CLEAR-DOWN讯号%E %E0 关闭AUTO-RETRAIN%E1 启动AUTO-RETRAIN%L %Ln 设定传输准位为-ndb%P %P0 关闭开机自动拨号功能%P1 启动开机自动拨号功能%S %S0 关闭回拨保护及密码侦测功能%S1 启动密码侦测功能%S2 启动回拨保护功能\P \P=？显示密码\P=n 设定密码n=密码（最大7个位元）3、MNP/V.42/V.42BIS%Au 设定Auto-Reliable字元为n（n=0-127）须配\C2使用%C %C0 关闭V.42bis/MNP压缩功能%C1 关闭V.42bis/MNP压缩功能\A \A0 设定最大MNP Block容量为64个字元\A1 设定最大MNP Block容量为128个字元\A2 设定最大MNP Block容量为192个字元\A3 设定最大MNP Block容量为256个字元\C \C0 当连接在MNP Mode不提供Buffer也不侦测fallback字元\C1 当连接在Reliable Mode，提供200个字元缓冲\E \E0 当连线在Normal Mode不回应资料\E1 当连线在Normal Mode回应资料\G \G0 关闭DCE流程控制\G1 启动DCE流程控制\J \J0 关闭串口速度调整（保持DTE与Modem间最高速度）\J1 启动串口速度调整（随着两部Modem间速度调整）\N \N0 只能以普通（Normal）模式连线\N1 只能以直接资料模式连线\N2 只能以MNP模式连线\N3 自动调整MNP或普通模式\N4 只能以V.42模式连线\N5 自动调整V.42或普通模式\N6 自动调整V.42或MNP或普通模式\O \O 在普通连接模式去初始化Reliable模式（配合\U）\Q \Q0 关闭DTE流程控制\Q1 设定以Xon/Xoff软件方式为流程控制\Q2 设定以CTS单向硬件方式为流程控制\Q3 设定以RTS/CTS双向硬件方式为流程控制\Q4 设定以Xon/Xoff单向软件方式为流程控制（Modem TO Host）\U \U 在普通连接模式去承认Reliable模式（配合\O）\V \V0 显示DCE连线速度但不显示延伸模式\V1 显示DCE连线速度且显示延伸模式\V2 显示DCE连线速度但不显示延伸模式\V3 显示DCE连线速度不显示延伸模式\X \X0 处理Xon/Xoff但不pass Through\X1 处理Xon/Xoff且pass Through\Y 从普通模式跳至Reliable模式\Z 结束Reliable跳至普通模式AT 指令集详解（二）1、AT 标准指令AT 注意代码。

AT指令介绍及⽤法AT 指令AT 即Attention，AT指令集是从终端设备(Terminal Equipment，TE)或数据终端设备 (Data Terminal Equipment，DTE)向终端适配器(Terminal Adapter， TA)或数据电路终端设备 (Data Circuit Terminal Equipment，DCE)发送的。

通过TA，TE发送AT指令来控制移动台(Mobile Station，MS)的功能，与GSM ⽹络业务进⾏交互。

⽤户可以通过AT指令进⾏呼叫、短信、电话本、数据业务、传真等⽅⾯的控制。

90年代初，AT指令仅被⽤于Modem操作。

没有控制移动电话⽂本消息的先例，只开发了⼀种叫SMS BlockMode的协议，通过终端设备(TE)或电脑来完全控制SMS。

⼏年后，主要的移动电话⽣产⼚商诺基亚、爱⽴信、摩托罗拉和HP共同为GSM 研制了⼀整套AT指令，其中就包括对SMS的控制。

AT指令在此基础上演化并被加⼊GSM 07．05标准以及现在的GSM07．07标准，完全标准化和⽐较健全的标准。

如：对SMS的控制共有3种实现途径：最初的 Block Mode；基于AT指令的Text Mode；基于AT指令的PDU Mode。

到现在PDU Mode已经取代BlockMode，后者逐渐淡出。

GSM 模块与计算机之间的通信协议是⼀些AT指令集，AT指令是以AT作⾸，字符结束的字符串，AT指令的响应数据包在中。

每个指令执⾏成功与否都有相应的返回。

其他的⼀些⾮预期的信息(如有⼈拨号进来、线路⽆信号等)，模块将有对应的⼀些信息提⽰，接收端可做相应的处理。

⽰例：CDMA modem DTEAT< CR>< LF> OK < LF>ATTEST< CR>< CR> ERROR < LF>如果AT指令执⾏成功，“OK”字符串返回；如果AT 指令语法错误或AT 指令执⾏失败，“ERROR”字符串返回。

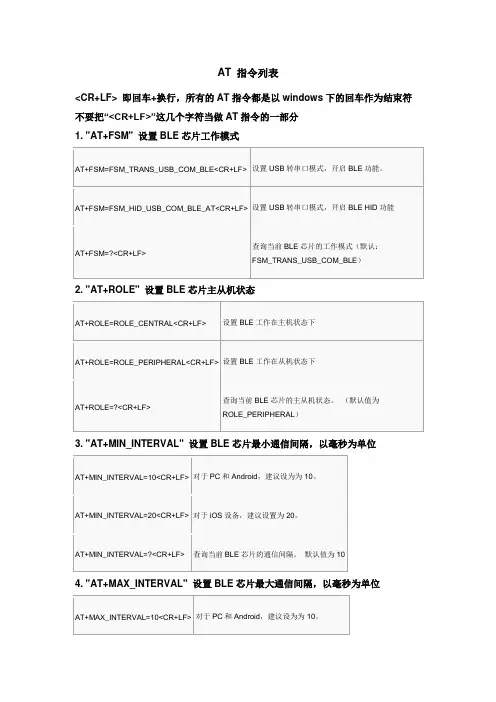

AT 指令列表<CR+LF> 即回车+换行，所有的AT指令都是以windows下的回车作为结束符不要把“<CR+LF>”这几个字符当做AT指令的一部分1. "AT+FSM" 设置BLE芯片工作模式2. "AT+ROLE" 设置BLE芯片主从机状态3. "AT+MIN_INTERVAL" 设置BLE芯片最小通信间隔，以毫秒为单位4. "AT+MAX_INTERVAL" 设置BLE芯片最大通信间隔，以毫秒为单位5. "AT+UART" 设置物理串口波特率6. "AT+BIND" 设置BLE芯片绑定蓝牙地址7. "AT+CMODE" 设置BLE芯片连接模式8. "AT+MAC"查询BLE芯片MAC地址9. "AT+NAME" 设置和查询当前设备名称10. "AT+RESTART" 重启BLE芯片11. "AT+SETTING" 改变或恢复默认设置(BLE firmware 1.6 新功能)12. "AT+BLUNODEBUG" 控制蓝牙已连接状态下，BLE芯片串口接收到的数据是否通过usb串口打印出来。

这样就可以通过Arduino的串口监视器得到BLUNO 发送的串口数据(BLE firmware 1.6 新功能)13. "AT+USBDEBUG" 控制蓝牙数据是否通过USB口打印出来(BLE firmware 1.6 新功能)14. "AT+TXPOWER" 设置蓝牙发射功率. (BLE firmware 1.6 新功能)15. "AT+IBEACONS" 是否开启iBeacons功能(BLE firmware 1.6 新功能)16. "AT+VERSION" 查看固件版本(BLE firmware 1.6 新功能)17. "AT+RSSI" 返回当前的RSSI值(BLE firmware 1.6 新功能)18. "AT+MAJOR" 设置iBeacons的MAJOR号(BLE firmware 1.6 新功能)19. "AT+MINOR" 设置iBeacons的MINOR号(BLE firmware 1.6 新功能)20. "AT+PASSWORD" 设置和查询匹配后AT指令密码(BLE firmware 1.7 新功能)21. "AT+EXIT" 退出AT指令模式(BLE firmware 1.8 新功能)。

模块AT指令手册版本 1.01.概述1.1AT指令概述1.1.1 AT指令类型2.AT指令2.1普通指令2.1.1AT+CLIP设置来电显示2.1.2A/重复上一条指令2.1.3ATD拨电话2.1.4ATDL重拨2.1.5ATA接电话2.1.6ATH挂电话2.1.7ATE设置回电2.1.8ATI提示模块生产厂家信息2.1.9ATQ设置是否在终端回返回值2.1.10+++从数据模式切换到命令模式2.1.11ATO从命令模式切换到数据模式2.1.12ATP使用脉冲拨号2.1.13ATS0自动应答设置2.1.14AT+CRC设置来电类型2.1.15AT+CLVL受话音量2.1.16AT+HSETMUTE静音控制2.1.17AT+CIMI查询国际ID号2.1.18AT+CGMR获取产品版本号2.1.19AT+ECHO回音消除控制2.1.20AT+(C)GSN获取当前IMEI号2.1.21AT+HVERS获取当前软件版本号2.1.22AT+CLCK功能锁定2.1.23AT+CCFC呼叫转移号码和条件设置2.1.24AT+CCW A呼叫等待控制2.1.25AT+CHLD呼叫保持和多方会议2.1.26*TSIMINS查询SIM卡状态2.1.27AT+CPWD修改密码2.1.28AT+CGMI查询模块厂家2.1.29ATZ按存储的设置重置参数2.2DTMF指令2.2.1AT+VTD设置DTMF音持续时间2.2.2AT+VTS发送DTMF音2.3网络服务指令2.4移动设备控制和状态报告2.5消息服务指令2.6电话本指令2.7数据压缩指令2.8GPRS指令2.9TCP/IP指令概述1.1AT指令概述HIS300模块提供AT指令接口，模块通过AT指令可以方便地跟外部设备进行通信，所提供的指令集不仅涵盖了标准的GSM语音和短信应用，还参照GSM规范添加了其他指令。

1.1.1AT指令类型AT指令作为一个接口标准，它的指令返回值和格式都是固定的，总体来说有四种形式：a 无参指令：一种简单常用的指令，格式：A T[+|&]<command>例如：A T+CSQ ，A T&Wb 查询指令：查询该指令当前设置的值，格式：A T[+|&]<command>?例如：A T+CNMI?c 帮助指令：列出该指令的可能参数，格式：AT[+|&]<command>=?例如：A T+CMGL=?d 有参指令：比较常用的一种格式，它为指令提供了强大的灵活性，格式：A T[+|&]<command>=<part1>,<part2>,<part3>……这种指令的返回值根据不同的指令是一样的，这在后面的指令详解中将具体给出，但是返回值的基本框架格式为：<CR><LF><回应字串><CR><LF><CR><LF><OK/ERROR>(ERROR信息)<CR><LF>1.1.2AT指令返回类型a AT 指令返回格式：<CR><LF><跟AT指令相关的字符串><CR><LF>b AT指令状态报告（OK,ERROR）有以下几种情况：如果AT指令格式错误，返回字符串“ERROR”如果AT指令格式成功，返回字符串“OK”1.1.3AT指令格式和默认通信设置AT指令以“AT”开头，<CR>结束。

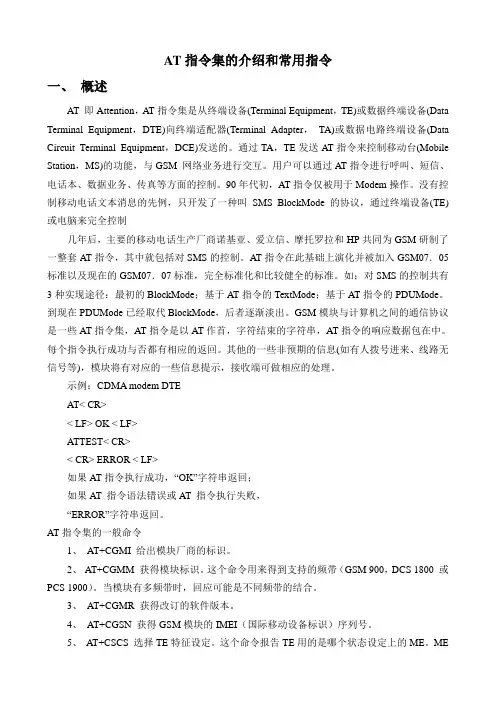

AT指令集的介绍和常用指令一、概述AT 即Attention，AT指令集是从终端设备(Terminal Equipment，TE)或数据终端设备(Data Terminal Equipment，DTE)向终端适配器(Terminal Adapter，TA)或数据电路终端设备(Data Circuit Terminal Equipment，DCE)发送的。

通过TA，TE发送AT指令来控制移动台(Mobile Station，MS)的功能，与GSM 网络业务进行交互。

用户可以通过AT指令进行呼叫、短信、电话本、数据业务、传真等方面的控制。

90年代初，AT指令仅被用于Modem操作。

没有控制移动电话文本消息的先例，只开发了一种叫SMS BlockMode的协议，通过终端设备(TE)或电脑来完全控制几年后，主要的移动电话生产厂商诺基亚、爱立信、摩托罗拉和HP共同为GSM研制了一整套AT指令，其中就包括对SMS的控制。

AT指令在此基础上演化并被加入GSM07．05标准以及现在的GSM07．07标准，完全标准化和比较健全的标准。

如：对SMS的控制共有3种实现途径：最初的BlockMode；基于AT指令的TextMode；基于AT指令的PDUMode。

到现在PDUMode已经取代BlockMode，后者逐渐淡出。

GSM模块与计算机之间的通信协议是一些AT指令集，AT指令是以AT作首，字符结束的字符串，AT指令的响应数据包在中。

每个指令执行成功与否都有相应的返回。

其他的一些非预期的信息(如有人拨号进来、线路无信号等)，模块将有对应的一些信息提示，接收端可做相应的处理。

示例：CDMA modem DTEAT< CR>< LF> OK < LF>ATTEST< CR>< CR> ERROR < LF>如果AT指令执行成功，“OK”字符串返回；如果AT 指令语法错误或AT 指令执行失败，“ERROR”字符串返回。

一、 一般命令1、 AT+CGMI 给出模块厂商的标识。

2、 AT+CGMM 获得模块标识。

这个命令用来得到支持的频带（GSM 900，DCS 1800或PCS 1900）。

当模块有多频带时，回应可能是不同频带的结合。

3、 AT+CGMR 获得改订的软件版本。

4、 AT+CGSN 获得GSM模块的IMEI（国际移动设备标识）序列号。

5、 AT+CSCS 选择TE特征设定。

这个命令报告TE用的是哪个状态设定上的ME。

ME于是可以转换每一个输入的或显示的字母。

这个是用来发送、读取或者撰写短信。

6、 AT+WPCS 设定电话簿状态。

这个特殊的命令报告通过TE电话簿所用的状态的ME。

ME于是可以转换每一个输入的或者显示的字符串字母。

这个用来读或者写电话簿的入口。

7、 AT+CIMI 获得IMSI。

这命令用来读取或者识别SIM卡的IMSI（国际移动签署者标识）。

在读取IMSI之前应该先输入PIN（如果需要PIN的话）。

8、 AT+CCID 获得SIM卡的标识。

这个命令使模块读取SIM卡上的EF-CCID文件。

9、 AT+GCAP 获得能力表。

（支持的功能）10、 A/ 重复上次命令。

只有A/命令不能重复。

这命令重复前一个执行的命令。

11、 AT+CPOF 关机。

这个特殊的命令停止GSM软件堆栈和硬件层。

命令AT+CFUN=0的功能与+CPOF相同。

12、 AT+CFUN 设定电话机能。

这个命令选择移动站点的机能水平。

13、 AT+CPAS 返回移动设备的活动状态。

14、 AT+CMEE 报告移动设备的错误。

这个命令决定允许或不允许用结果码“+CME ERROR:”或者“+CMS ERROR:”代替简单的“ERROR”。

15、 AT+CKPD 小键盘控制。

仿真ME小键盘执行命令。

16、 AT+CCLK 时钟管理。

这个命令用来设置或者获得ME真实时钟的当前日期和时间。

17、 AT+CALA 警报管理。

这个命令用来设定在ME中的警报日期/时间。

1、设置PDP格式：+CGDCONT描述设置GPRS的PDP格式格式AT+CGDCONT=<cid>,<type>,<APN><CR>参数说明<cid>：用来标识PDP的数字，最小为1。

<type>：PDP包类型，IP：使用TCP/IP包。

<APN>：访问节点网络名称。

返回值说明参见下例示例AT+CGDCONT=1,”IP”,”CMNET”OK设置移动APNAT+CGDCONT=1,”IP”,”UNINET”OK设置联通APNAT+CGDCONT?+CGDCONT:1,"IP","CMNET","0.0.0.0",0,0,0,0+CGDCONT:10,"IP","3gnet","0.0.0.0",0,0,0,0+CGDCONT:11,"IPV4V6","3gnet","0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0",0,0,0,0+CGDCONT:12,"IPV4V6","3gnet","0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0",0,0,0,0+CGDCONT:13,"IPV4V6","3gnet","0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0",0,0,0,0+CGDCONT:14,"IPV4V6","3gnet","0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0",0,0,0,0+CGDCONT: 2,"IP","3gnet","0.0.0.0",0,0,0,0+CGDCONT:3,"IPV4V6","","0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0",0,0,0,0+CGDCONT:4,"IPV4V6","","0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0",0,0,0,0查询设置的APN，<cid>1的APN为CMNET+CGDCONT:5,"IPV4V6","","0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0",0,0,0,0+CGDCONT:6,"IPV4V6","","0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0",0,0,0,0+CGDCONT:7,"IPV4V6","3gnet","0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0",0,0,0,0+CGDCONT:8,"IPV4V6","3gnet","0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0",0,0,0,0+CGDCONT:9,"IPV4V6","3gnet","0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0",0,0,0,0OK注意事项每个运营商的APN都是不一样的。

ZigBee模块AT指令操作手册Version 1.2.9浙江瑞瀛网络科技有限公司版权声明本文档所包含的所有信息均为浙江瑞瀛网络科技有限公司（以下简称“瑞瀛”或“本公司”）版权所有。

未经本公司书面许可，不得向本公司雇员、代理商、合作方或授权许可方以外的任何第三方泄露本文档内容，不得以任何形式擅自复制或传播本文档。

若使用者违反本版权保护的约定，本公司有权追究使用者由此产生的法律责任。

版本更新V1.0.0 2010/06/18 初稿V1.0.1 2010/07/07 增加了AT+UARTRVS=XX，UART反向V1.2.0 2011/06/01 增加了截图说明V1.2.6 2011/09/11 对细节进行了补充说明V1.2.7 2011/12/19 增加AT+SETANT AT+CHOSENCOOAT+MTO指令并对每种类型的模块所支持的AT指令做了明确规定。

V1.2.8 V1.2.9 2012/08/292013/03/06增加修改休眠时间与唤醒时间指令。

增加“AT+SETANT=xx”指令适用范围的说明。

目录第一节AT指令简介 (4)第二节AT指令详细使用说明 (6)2.1串口波特率设置 (6)2.2网络标识符设置 (7)2.3模块通信信道设置 (8)2.4设置模块天线选择指令 (9)2.5设置模块无线发射功率指令 (11)2.6设置模块射频发送模式 (12)2.7读取模块配置信息 (13)2.8模块复位命令 (14)2.9读取模块版本号 (15)2.10读取模块地址信息 (16)2.11恢复模块默认设置 (17)2.12设置时间指令 (18)2.13读取时间指令 (19)2.14设置串口帧间隔指令 (20)2.15无线通道能量检测指令 (21)2.16模块休眠指令 (22)2.17模块唤醒指令 (23)2.18获取节点当前网络中COO地址指令 (24)2.19设置节点默认COO地址指令 (25)2.20重新建立网络指令 (26)第一节AT指令简介一般而言通信模块从串口接收命令或数据，如果识别为命令则执行该命令，否则将接收到的数据通过无线的方式发送到指定的目标地址模块。

Bluetooth modules AT Command ManualCommand 1：Test command2Command 2：Set /Inquire baud rate2Command 3：Set /Inquire if be authorized2Command 4：Set authorized password2Command 5：Set /Inquire about device name3Command 6：Set /Inquire about device type3Command 7：Set /Inquire about device part3Command 8：Clear up memorized address3Command 9：Set /Inquire about Sniff saving mode3Command 10：renew default setting4Command 11：Set /Inquire about the parameter Inquiry Scan and connecting Scan4Command 12：Set /Inquire if be bound4Command 13：Set process edition No.5Command 14：Set /Inquire indicator light5Command 15：Set /Inquire about bluetooth address 6Command 16：Inquire about natie bluetooth address 6Command 17：Software restart 6Command 18：Set /Inquire about serial communication mode 6Command 19：Inquire about remote bluetooth device 7Command 20：Cancel remote bluetooth device 7Command 21：Set / Inquire about low power mode7Command 22：Set / Inquire about Data processing mode in the condition of disconnecting 7 Command 23：Set /Inquire about flow control mode7Notice：Only when the Bluetooth modules work in the condition of Parameter Setting ( turn theswitch of Cmd Data to the Cmd side), the parameter setting command will be allowed. Afterupdate parameter setting, turn back the switch of Cmd Data to the Data side.)Command1：Test commandCommand Response Parameter AT OK NoCommand 2：Set/ inquire about baud rateCommand Response ParameterAT+BAUD=< Para1> OKAT+BAUD？OK＋BAUD：<Para1> Para1：Baud rate（1200、2400、4800、9600、19200、38400、57600、115200、230400、460800、921600、1382400）Default：9600Notice ：After update baud rate, if it is not default 9600, you also have to set 9600 baud rate in future parameter setting. Use what you set baud during the time of data communicating.Command 3：Set/ inquire if be authorizedCommand Response ParameterAT+AUTH=< Para1> OKAT+AUTH？OK＋AUTH：<Para1> Para1：0 No need to authorize, or else need to authorizeAuthorization：Bluetooth modules provide the function of security certification. You Can not communicate other than user get across the authorization. If it is paired module, this process will be completed automatically.（Default password ：1234）Command 4：Set authorized passwordCommand Response ParameterAT+PASSWORD=< Para1> OK Para1：PasswordDefault：1234AT+PASSWORD？ OK+PASSWORD: < Para1>Command 5：Set/ inquire about nameCommand Response ParameterAT+NAME=< Para1> OKAT+NAME？OK＋NAME：<Para1> Para1：Device name Default：JINOU3264Command 6：Set/ inquire about device typeCommand Response ParameterAT+CLASS=< Para1> OKAT+CLASS？OK＋CLASS：<Para1> Para1：device type（ length must be limited d in 6 bytes）Default：000000Command 7：Set /Inquire about device partCommand Response ParameterAT+ROLE=< Para1> OKAT+ROLE？OK＋ROLE：<Para1> Para1：0 is slave, or else it is master.Default：SlaveCommand 8：Clear up memorized addressCommand Response ParameterAT+CLEARADDR OK NoMemorize address: After the pair between the two modules is successful, master will memorize the other module Bluetooth address.Command 9：Set/ inquire about Sniff saving power modeCommand Response ParameterAT+SNIFF=<Para1>,<Para2>, <Para3>,<Para4> OK Para1：maximal timePara2：minimal timeAT+SNIFF？OK＋SNIFF：<Para1>,<Para2>,<Para3>,<Para4> Para3：tentative timePara4：overtimeDefault：0，0，0，0（decimalist）Command 10：Renew default setCommand Response ParameterAT+RESET OK 无Command 11：Set /Inquire about the Parameter of inquiry Scan and connecting ScanCommand Response ParameterAT+SCANTIME=<Para1>,<Para2>,<Para3>,<Para4>OKAT+SCANTIME？OK＋SCAN：<Para1>,<Para2>,<Para3>,<Para4> Para1：Connect distant timePara2：Connect sustaining timePara3：Inquire about distant timePara4：Inquire about distant timeDefault：2048，18，2048，18（ Decimalist ）This parameter affects system power.Command 12：Set/ inquire if be boundCommand Response ParameterAT+BIND=< Para1> OKAT+BIND？OK＋BIND：<Para1> Para1：0 be absent to bind address，or else bind address.Default：Not bind addressBind address：For slave, If memorized address, disallow to be inquired or paired, only can be connected by device which be memorized. For master, If memorized address, try to connect the device which be memorized all through. When the address is bound, therefore, once the device memorized address, the connection only can be happened between the device and the other which be memorized, however it will not be able to connect with others. If you want to connect with other devices, you must erase memorized address.Not bind address：Slave can be inquired and paired ; After encounters failed connecting with memorized device for several times, master erases memorized address automatically, and restarts to inquire and pair new device.If you hope to connect with fixed device, you’d better bind address.Command 13：Inquire about program version No.Command Response ParameterAT+VERSION？ OK＋VERSION：<Para1>Para1：Program version No. Command 14：Set/ Inquire about Indicator lightCommand Response ParameterAT+LED=<Para1>,<Para2> OKAT+LED? OK＋LED：<Para1>,<Para2>Para1：”Connect indicator” PIO Default is PIO 0 (yellow light) Para2：”Power indicator” PIO，Default is PIO 1（Red light）There are eight IO on Bluetooth chip ：PIO0～PIO7，Embedded modules can elicit four IO：PIO0，PIO1，PIO2，PIO3。

CAT-1系列AT指令集文件版本：V1.0.7功能特点●网络优，搭载Cat-1网络，10Mbps下载，5Mbps上传，满足80%的数据传输应用场景；●延迟低，4G网络承载，毫秒级延时体验；●支持多制式，LTE Cat-1和GRPS双模双保险；●覆盖广，基于现有运营商4G网络，稳定性高；●无需特殊卡、无需特殊套餐，常规卡即可使用；●支持网络透传功能，串口数据直接传到网络端，简单可靠；●支持KEEP-ALIVE机制，可以保活连接，增强连接稳定性；●每路连接支持20条数据缓存，每条数据最大4K；●每路连接分别支持一路socket备份；●支持注册包，心跳包数据；●支持HTTPD功能；●支持短信透传，发送中英文短信；●支持FTP他升级协议；●支持基站定位和NTP时间更新；●多种参数设置方式：网络、短信、串口AT指令和电脑端设置软件配置；●具有安全机制，可设置指令模式登录密码。

目录CAT-1AT指令集 (1)1.文档简介 (6)2.指令介绍 (6)2.1.指令中“问”的格式 (6)2.2.指令中“答”的格式 (7)3.AT指令集 (8)3.1.响应指令类型说明 (10)3.2.常用指令错误码 (11)4.AT指令详解 (11)4.1.AT (11)4.2.AT+Z (11)4.3.AT+S (12)4.4.AT+CLEAR (12)4.5.AT+E (12)4.6.AT+ENTM (13)4.7.AT+WKMOD (13)4.8.AT+CMDPW (14)4.9.AT+STMSG (15)4.10.AT+RSTIM (15)4.11.AT+SDPEN (16)4.12.AT+NATEN (16)4.13.AT+UATEN (17)4.14.AT+CACHEN (18)4.15.AT+CSQ (18)4.16.AT+SYSINFO (19)4.17.AT+VER (19)4.18.AT+BUILD (20)4.19.AT+SN (20)4.20.AT+IMEI (21)4.21.AT+ICCID (21)4.22.AT+CIP (21)4.23.AT+CNUM (22)4.24.AT+LBS (22)4.25.AT+LBSN (23)4.26.AT+CCLK (24)4.27.AT+SAFEATEN (25)4.29.AT+UART (26)4.30.AT+UARTFL (27)4.31.AT+UARTFT (27)4.32.AT+APN (28)4.33.AT+SOCKA (29)4.34.AT+SOCKB (29)4.35.AT+SOCKC (30)4.36.AT+SOCKD (31)4.37.AT+SOCKAEN (32)4.38.AT+SOCKBEN (32)4.39.AT+SOCKCEN (33)4.40.AT+SOCKDEN (33)4.41.AT+SOCKALK (34)4.42.AT+SOCKBLK (34)4.43.AT+SOCKCLK (35)4.44.AT+SOCKDLK (35)4.45.AT+SOCKASL (36)4.46.AT+KEEPALIVEA (36)4.47.AT+KEEPALIVEB (37)4.48.AT+KEEPALIVEC (38)4.49.AT+KEEPALIVED (38)4.50.AT+SHORTATM (39)4.51.AT+SOCKRSNUM (40)4.52.AT+SOCKRSTIM (40)4.53.AT+SOCKABK (41)4.54.AT+SOCKBBK (41)4.55.AT+SOCKCBK (42)4.56.AT+SOCKDBK (43)4.57.AT+SOCKABKEN (43)4.58.AT+SOCKBBKEN (44)4.59.AT+SOCKCBKEN (44)4.60.AT+SOCKDBKEN (45)4.61.AT+REGEN (46)4.62.AT+REGTP (46)4.63.AT+REGDT (47)4.64.AT+REGSND (48)4.66.AT+HEARTEN (49)4.67.AT+HEARTTP (49)4.68.AT+HEARTDT (50)4.69.AT+HEARTTM (51)4.70.AT+HEARTSORT (51)4.71.AT+HEART (52)4.72.AT+HTPTP (53)4.73.AT+HTPURL (53)4.74.AT+HTPHD (54)4.75.AT+HTPSV (55)4.76.AT+HTPPK (55)4.77.AT+HTPTIM (56)4.78.AT+DSTNUM (56)4.79.AT+SMSFLT (57)4.80.AT+NTPSVR (57)4.81.AT+NTPEN (58)4.82.AT+NTPTM (59)4.83.AT+GPS (59)4.84.AT+GPSDT (60)4.85.AT+GPSOUT (60)4.86.AT+GNSSMOD (61)4.87.AT+GMDBS (62)4.88.AT+GPOSUPTM (63)4.89.AT+SIMSWITCH (63)4.90.AT+BLEEN (64)4.91.AT+BLEMOD (65)4.92.AT+BLEADVEN (65)4.93.AT+BLESG (66)4.94.AT+BLELINK (67)5.异常打印信息 (68)6.联系方式 (69)7.免责声明 (70)8.更新历史 (71)1.文档简介该文档提供了以WH-GM5为例，Cat-1系列产品支持的AT指令的详细说明。

内嵌模块AT指令说明指令1：测试指令 (2)指令2：设置/查询波特率 (2)指令3：设置/查询是否鉴权 (2)指令4：设置鉴权密码 (2)指令5：设置/查询名称 (3)指令6：设置/查询设备类型 (3)指令7：设置/查询设备角色 (3)指令8：清除记忆地址 (3)指令9：设置/查询Sniff节能方式 (3)指令10：恢复默认设置 (4)指令11：设置/查询查询扫描与连接扫描参数 (4)指令12：设置/查询是否绑定 (4)指令13：查询程序版本号 (5)指令14：设置/查询指示灯 (5)指令15：设置/查询远端蓝牙地址 (5)指令16：查询本地蓝牙地址 (6)指令17：软件复位 (6)指令18：设置/查询串口通讯模式 (6)注意：只有当内嵌模块工作在“参数设置状态”时（即将Cmd Data 开关拨到Cmd 一侧时）才允许执行参数设置命令。

参数被修改后，将Cmd Data 开关拨回到Data 一侧，参数设置生效。

指令1：测试指令指令2：设置/查询波特率在进行数据通信时，使用所设置的波特率。

指令3：设置/查询是否鉴权鉴权：蓝牙内嵌模块提供的安全认证功能。

只有通过鉴权的用户才能与其进行通讯，如果是一对蓝牙内嵌模块，这些过程都将自动完成。

（默认密码：1234）指令4：设置鉴权密码指令5：设置/查询名称指令6：设置/查询设备类型指令7：设置/查询设备角色指令8：清除记忆地址记忆地址：当两个内嵌模块匹配成功后，会记住对方的蓝牙地址。

指令9：设置/查询Sniff节能方式指令10：恢复默认设置指令11：设置/查询查询扫描与连接扫描参数此参数将影响系统的功耗指令12：设置/查询是否绑定绑定地址时：对于从设备, 如果已经记忆地址，则不准被查询和配对，只能被它记忆的设备连接；对于主设备,如果已经记忆地址，则一直试着连接它记忆的设备；所以当绑定地址时，一旦设备记忆了地址，则连接只能在它与它记忆的设备之间建立，而不会与其它设备建立连接。

RS485 To ETH AT Command ManualContent1.What is the AT command (4)2.How to use the AT command (4)2.1.How to Enter AT command Mode (4)3.AT Command Set (5)4.AT Command Details (7)4.1.AT+E (7)4.2.AT+Z (7)4.3.AT+VER (7)4.4.AT+ENTM (7)4.5.AT+RELD (8)4.6.AT+MAC (8)4.7.AT+USERMAC (8)4.8.AT+WEBU (8)4.9.AT+WANN (9)4.10.AT+DNS (9)4.11.AT+WEBPORT (10)4.12.AT+UART (10)4.13.AT+SOCK (11)4.14.AT+TCPSE (11)4.15.AT+SOCKLK (12)4.16.AT+SOCKPORT (12)4.17.AT+RFCEN (12)4.18.AT+PDTIME (13)4.19.AT+REGEN (13)4.20.AT+REGTCP (13)4.21.AT+REGCLOUD (14)4.22.AT+REGUSR (14)4.23.AT+HTPTP (15)4.24.AT+HTPURL (15)4.25.AT+HTPHEAD (15)4.26.AT+HTPCHD (16)4.27.AT+HEARTEN (16)4.28.AT+HEARTTP (16)4.29.AT+HEARTTM (17)4.30.AT+HEARTDT (17)4.31.AT+SCSLINK (17)4.32.AT+CLIENTRST (18)4.33.AT+INDEXEN (18)4.34.AT+SOCKSL (18)4.35.AT+SHORTO (19)4.36.AT+UARTCLBUF (19)4.37.AT+RSTIM (19)4.38.AT+MAXSK (20)4.39.AT+MID (20)4.40.AT+H (20)1.What is the AT commandAT command is used for controlling module. You can use AT command to configure and query the settings2.How to use the AT commandFor RSxxx TO ETH (hereafter called as ETH Module), it is in transparent mode normally, you must enter AT command mode at first. Then you can send AT command to configure or query the settings. After you configure the ETH module, you should restart ETH module to make the settings take effect. Every time module restart will work in work mode rather ATcommand mode.Every AT command must add character carriage return <CR> and line feed <LF>. In Hex, <CR> is 0x0D <LF> is 0x0A2.1.How to Enter AT command Mode⚫Connect module to PC via UART interface (a UART to USB module is required)⚫Open Serial Assistant software on PC, and set it to 115200 8N1⚫Send “+++” to module, it responses “a”⚫Send “a” to confirm, and you will get a response “+OK”. Now you enter the Command Mode successfully.3.AT Command Set4.AT Command Details4.1.AT+E4.2.AT+Z4.3.AT+VER4.4.AT+ENTM4.6.AT+MAC4.7.AT+USERMAC4.8.AT+WEBU4.10.AT+DNS4.11.AT+WEBPORT4.12.AT+UART4.14.AT+TCPSE4.16.AT+SOCKPORT4.17.AT+RFCEN4.19.AT+REGEN4.20.AT+REGTCP4.21.AT+REGCLOUD4.22.AT+REGUSR4.24.AT+HTPURL4.25.AT+HTPHEAD4.27.AT+HEARTEN4.28.AT+HEARTTP4.29.AT+HEARTTM4.30.AT+HEARTDT4.31.AT+SCSLINK4.32.AT+CLIENTRST4.33.AT+INDEXEN4.34.AT+SOCKSL4.36.AT+UARTCLBUF4.37.AT+RSTIM4.39.AT+MID4.40.AT+H。
