无损探伤设备的基本原理

涡流探伤仪工作原理
涡流探伤仪是一种利用涡流感应的原理来检测材料缺陷的无损检测设备。

其工作原理如下：
1. 原理基础：
涡流感应是指当导体材料中有交变磁场通过时，会在导体内部产生一个涡流。

涡流的生成会消耗磁场能量，并且会产生电阻热。

当存在缺陷时，由于缺陷部位的形状和存在的电阻差异，涡流的形成和强度会发生改变，从而可以利用涡流的变化来检测缺陷。

2. 工作过程：
涡流探伤仪中的电磁线圈产生一个交变磁场，然后将待检测的导体材料放置在电磁线圈附近。

当交变磁场通过导体时，导体内部会产生一个相应的涡流。

涡流的形成会导致局部磁场发生变化。

3. 检测原理：
涡流探伤仪通过测量涡流感应产生的磁场变化来检测材料中的缺陷。

当涡流通过缺陷时，涡流的形状和强度会出现变化，进而改变磁场的分布。

探测器会测量并分析这些磁场变化，并将其转化为信号。

4. 缺陷探测：
根据不同的涡流变化情况，该仪器可以检测出导体材料中的各种缺陷，例如裂纹、异物、孔洞等。

通过对涡流变化的分析，可以确定缺陷的位置、形状、大小等信息。

综上所述，涡流探伤仪通过利用涡流感应的原理来检测导体材料中的缺陷。

通过测量磁场的变化，可以分析缺陷的特征，从而实现无损检测。

超声波探伤仪原理一、前言超声波探伤仪是一种常见的无损检测设备，广泛应用于各种材料的质量检测和缺陷检测。

本文将从超声波探伤仪的原理入手，对其工作原理进行详细解析。

二、超声波的特性超声波是指频率高于20kHz的机械振动波，其具有以下特性：1. 能够穿透物体：超声波在介质中传播时会发生折射和反射，但同时也能够穿透物体并到达另一侧。

2. 反射和散射：当超声波遇到不同密度或不同介电常数的物质时，会发生反射和散射现象。

3. 吸收：超声波在介质中传播时会发生能量损失，被介质吸收。

4. 速度与密度有关：在同一介质中，超声波传播速度与介质密度成正比例关系。

三、探伤仪的组成一个典型的超声波探伤仪主要由以下几个部分组成：1. 发射器：产生高频脉冲信号并将其转换为机械振动，从而产生超声波。

2. 接收器：将接收到的超声波信号转换为电信号并放大。

3. 显示器：将接收到的电信号转换为图像并显示出来。

4. 控制器：控制发射和接收过程，以及对数据进行处理和分析。

四、超声波探伤原理超声波探伤是利用超声波在材料中传播的特性来检测材料中的缺陷。

其基本原理如下：1. 发射超声波：探伤仪通过发射器产生高频脉冲信号，并将其转换为机械振动，从而产生超声波。

这些超声波穿过被检测物体并被反射或散射回来。

2. 接收反射信号：接收器将反射或散射回来的超声波信号转换为电信号，并放大到适当的水平，以便进一步处理和分析。

3. 分析反射信号：控制器对接收到的反射信号进行处理和分析，以确定是否存在缺陷。

如果存在缺陷，则可以确定其位置、形状、大小等信息。

4. 显示结果：最后，控制器将分析结果转换为图像并显示出来，供操作人员进行进一步分析和评估。

五、超声波探伤的应用超声波探伤广泛应用于各种材料的质量检测和缺陷检测，包括：1. 金属材料：超声波探伤可以检测金属材料中的裂纹、夹杂、气孔等缺陷。

2. 塑料材料：超声波探伤可以检测塑料材料中的气孔、裂纹、夹层等缺陷。

3. 混凝土结构：超声波探伤可以检测混凝土结构中的裂缝、空洞、蜂窝等缺陷。

无损探伤方案无损探伤是一种非破坏性检测方法，通过使用物理学的原理和科学的仪器设备来检测物体的内部或表面缺陷、杂质、裂纹等。

它广泛应用于航空、航天、核能、军工、建筑、交通等领域。

本文将介绍无损探伤方案的几种常见方法。

一、磁粉探伤法磁粉探伤法是一种适用于铁、钢等金属表面、近表面缺陷的无损探伤方法。

其原理是在被检测物体表面均匀涂有铁磁性粉末，利用外加磁场引导粉末在裂纹、缺陷处留下磁纹，从而发现该处的缺陷。

磁粉探伤法灵敏度高、速度快、成本低，但只适用于铁、钢等铁磁性材料。

二、涡流探伤法涡流探伤法是一种适用于金属、导体等导电材料表面或近表面缺陷的无损探伤方法。

其原理是将交流电源通入探测器，电流在待检测金属或导体中产生涡流，从而形成磁场，利用磁场对探测器产生的信号进行检测，可以发现缺陷。

涡流探伤法灵敏度高、速度快、适用于各种导电材料。

三、超声波探伤法超声波探伤法是一种适用于大多数材料内部缺陷的无损探伤方法。

其原理是利用超声波在材料内部的传播和反射来检测材料内部缺陷。

可以通过探头的不同位置、不同方向进行检测，对材料内部的缺陷、尺寸、定位等都可以进行准确的检测。

超声波探伤法灵敏度高、适用范围广，但在检测厚度较大、表面不平整、材料吸音性较强时可能存在一定的局限性。

四、射线探伤法射线探伤法是一种适用于金属、非金属等大多数材料内部缺陷的无损探伤方法。

其原理是利用电磁波的作用直接透射材料，得到材料内部组织、缺陷等信息来实现无损检测。

射线探伤法灵敏度高、适用范围广，但需要射线源，且辐射可能对人体和环境造成危害，需要进行详细的安全措施。

五、热波探伤法热波探伤法是一种利用材料吸收热能散热规律来检测缺陷的无损探伤方法。

其原理是利用探测器对材料表面施加热源，通过测量热能的传播和分布情况来检测材料内部的缺陷。

热波探伤法适用范围广，可以检测小到几毫米的缺陷，但需要加热、冷却，操作比较繁琐。

综上所述，无损探伤方案是通过选择不同的探测方法和仪器设备，根据被检材料的不同特性来进行无损检测。

无损探伤方法及主要原理无损探伤，也被称作无损检测或无损评估，是指在不影响被测物体使用性能的前提下，通过一系列技术手段对其内部及表面的结构、性质、状态进行检测，并据此判断其是否存在缺陷或不均匀性，从而评估其适用性、可靠性及安全性。

无损探伤技术广泛应用于航空、航天、核能、电力、石油化工、铁路、桥梁、建筑等各个工业领域。

一、无损探伤的主要方法超声检测（Ultrasonic Testing, UT）超声检测是利用超声波在介质中传播时，遇到不同声阻抗的界面会产生反射、折射、透射和散射等物理现象，通过接收和处理这些现象带来的超声波信号，对被测物体的内部结构和缺陷进行检测和评估。

超声检测适用于金属、非金属、复合材料等多种材料，对裂纹、夹杂、气孔等体积型缺陷有很高的检出率。

射线检测（Radiographic Testing, RT）射线检测是利用X射线或γ射线穿透被测物体时，由于物体内部不同部位对射线的吸收和散射能力不同，从而在射线照片上形成不同的灰度图像，通过观察和分析这些图像来检测物体内部的缺陷。

射线检测适用于检测铸件、焊接件等材料的内部缺陷，如气孔、夹渣、未焊透等。

磁粉检测（Magnetic Particle Testing, MT）磁粉检测是利用磁粉在磁场作用下的排列规律，通过观察磁粉在被测物体表面的分布和形态来检测表面或近表面的裂纹等缺陷。

磁粉检测适用于铁磁性材料的表面缺陷检测，如锻件、铸件、焊接件等。

渗透检测（Penetrant Testing, PT）渗透检测是利用毛细作用原理，将含有荧光染料或着色染料的渗透液施加在被测物体表面，经过一段时间的渗透后，去除多余的渗透液，再施加显像剂，使渗入缺陷的渗透液在紫外光或白光下显现出来，从而检测表面开口的缺陷。

渗透检测适用于非多孔性材料的表面开口缺陷检测，如裂纹、气孔、疏松等。

涡流检测（Eddy Current Testing, ET）涡流检测是利用交变磁场在被测导体中感应出涡流，涡流又会产生与原磁场相交的磁场，从而影响原磁场的分布。

磁粉探伤机的工作原理和检测方法引言：磁粉探伤是一种常用的无损检测方法，广泛应用于工业领域。

磁粉探伤机作为一种重要的设备，可以快速高效地检测表面和近表面的裂纹、缺陷等隐患，保证工件的质量和安全性。

本文将介绍磁粉探伤机的工作原理和常用的检测方法。

一、磁粉探伤机的工作原理磁粉探伤机利用磁场的特性来检测工件表面和近表面的缺陷。

其工作原理基于安培定律和铁磁材料磁化过程中的磁滞现象。

1. 安培定律原理根据安培定律，电流通过导线时，会在周围产生磁场。

磁粉探伤机通过通电线圈在工件表面产生磁场，用于检测缺陷。

当工件表面有缺陷时，由于磁场的不均匀性，会引起磁粉在缺陷附近集聚，形成磁粉集团。

2. 磁滞现象原理磁滞现象是指铁磁材料在磁场中磁化和去磁化过程中，磁化强度不随磁场的变化而线性变化的现象。

利用磁滞现象，磁粉探伤机可以通过观察磁粉集团的形状和大小，来判断工件表面和近表面的缺陷位置和形态。

二、磁粉探伤机的检测方法磁粉探伤机的检测方法主要包括干法和湿法两种。

下面将详细介绍这两种常用的方法。

1. 干法干法是指在磁粉探伤过程中不使用液体介质。

具体步骤如下：（1）清洁工件表面，确保无杂质和油污。

（2）涂覆磁粉剂。

磁粉剂通过与工件磁场交互作用，形成磁粉集团，并沉积在缺陷表面。

（3）观察和评估磁粉集团。

使用特定的光源和磁粉观察仪对工件进行观察，根据磁粉集团的形状、大小和密度等特征，判断缺陷的位置和形态。

干法适用于对表面和近表面的缺陷进行检测，具有操作简单、成本较低等优势。

然而，干法对于微小和深埋缺陷的检测能力较弱。

2. 湿法湿法是指在磁粉探伤过程中使用液体介质。

具体步骤如下：（1）清洁工件表面，确保无杂质和油污。

（2）涂覆磁粉悬液。

磁粉悬液包含磁粉和水或油剂，通过浸渍到缺陷表面形成磁粉集团。

（3）观察和评估磁粉集团。

使用特定的光源和磁粉观察仪对工件进行观察，根据磁粉集团的形状、大小和密度等特征，判断缺陷的位置和形态。

湿法相对于干法，具有更高的检测灵敏度和检测深度。

无损探伤设备检测原理无损探伤设备是一种非破坏性检测技术，它可以在不破坏被检测物体的情况下，通过探测物体内部的缺陷、裂纹、异物等缺陷，从而判断物体的质量和可靠性。

无损探伤设备的检测原理是基于物体内部的物理特性，通过探测物体内部的物理信号，来判断物体内部的缺陷情况。

无损探伤设备的检测原理主要有以下几种：1.超声波探测原理超声波探测是一种常用的无损探测技术，它利用超声波在物体内部的传播特性，来检测物体内部的缺陷。

超声波探测设备通过发射超声波，将超声波传入被检测物体内部，当超声波遇到物体内部的缺陷时，会发生反射和散射，这些反射和散射的信号会被探测器接收到，并转化为电信号，从而判断物体内部的缺陷情况。

2.磁粉探测原理磁粉探测是一种常用的金属材料无损探测技术，它利用磁场的作用，来检测金属材料内部的缺陷。

磁粉探测设备通过在被检测物体表面施加磁场，当磁场遇到物体内部的缺陷时，会发生磁场的漏磁现象，这些漏磁现象会使磁粉在缺陷处聚集，从而形成磁粉痕迹，通过观察磁粉痕迹的形状和大小，可以判断物体内部的缺陷情况。

3.涡流探测原理涡流探测是一种常用的金属材料无损探测技术，它利用涡流的作用，来检测金属材料内部的缺陷。

涡流探测设备通过在被检测物体表面施加交变电磁场，当电磁场遇到物体内部的缺陷时，会产生涡流，这些涡流会改变电磁场的分布，从而形成涡流信号，通过观察涡流信号的强度和分布，可以判断物体内部的缺陷情况。

4.射线探测原理射线探测是一种常用的无损探测技术，它利用射线的作用，来检测物体内部的缺陷。

射线探测设备通过发射射线，将射线传入被检测物体内部，当射线遇到物体内部的缺陷时，会发生散射和吸收，这些散射和吸收的信号会被探测器接收到，并转化为电信号，从而判断物体内部的缺陷情况。

无损探伤设备的检测原理是基于物体内部的物理特性，通过探测物体内部的物理信号，来判断物体内部的缺陷情况。

不同的无损探测技术有不同的检测原理，选择合适的无损探测技术，可以提高检测的准确性和效率，从而保证物体的质量和可靠性。

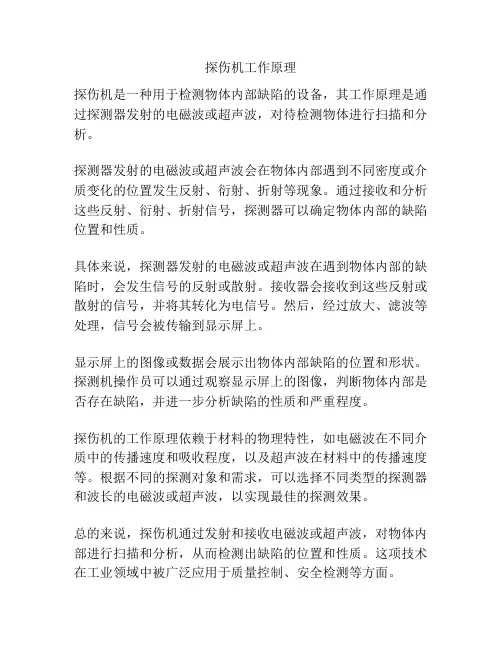

探伤机工作原理
探伤机是一种用于检测物体内部缺陷的设备，其工作原理是通过探测器发射的电磁波或超声波，对待检测物体进行扫描和分析。

探测器发射的电磁波或超声波会在物体内部遇到不同密度或介质变化的位置发生反射、衍射、折射等现象。

通过接收和分析这些反射、衍射、折射信号，探测器可以确定物体内部的缺陷位置和性质。

具体来说，探测器发射的电磁波或超声波在遇到物体内部的缺陷时，会发生信号的反射或散射。

接收器会接收到这些反射或散射的信号，并将其转化为电信号。

然后，经过放大、滤波等处理，信号会被传输到显示屏上。

显示屏上的图像或数据会展示出物体内部缺陷的位置和形状。

探测机操作员可以通过观察显示屏上的图像，判断物体内部是否存在缺陷，并进一步分析缺陷的性质和严重程度。

探伤机的工作原理依赖于材料的物理特性，如电磁波在不同介质中的传播速度和吸收程度，以及超声波在材料中的传播速度等。

根据不同的探测对象和需求，可以选择不同类型的探测器和波长的电磁波或超声波，以实现最佳的探测效果。

总的来说，探伤机通过发射和接收电磁波或超声波，对物体内部进行扫描和分析，从而检测出缺陷的位置和性质。

这项技术在工业领域中被广泛应用于质量控制、安全检测等方面。

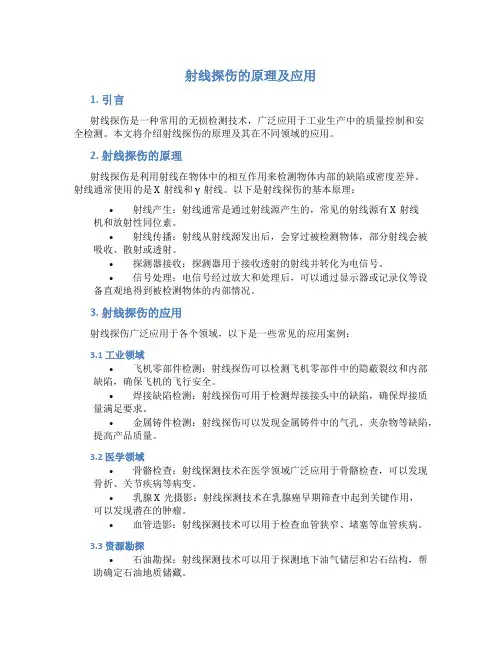

射线探伤的原理及应用1. 引言射线探伤是一种常用的无损检测技术，广泛应用于工业生产中的质量控制和安全检测。

本文将介绍射线探伤的原理及其在不同领域的应用。

2. 射线探伤的原理射线探伤是利用射线在物体中的相互作用来检测物体内部的缺陷或密度差异。

射线通常使用的是X射线和γ射线。

以下是射线探伤的基本原理：•射线产生：射线通常是通过射线源产生的，常见的射线源有X射线机和放射性同位素。

•射线传播：射线从射线源发出后，会穿过被检测物体，部分射线会被吸收、散射或透射。

•探测器接收：探测器用于接收透射的射线并转化为电信号。

•信号处理：电信号经过放大和处理后，可以通过显示器或记录仪等设备直观地得到被检测物体的内部情况。

3. 射线探伤的应用射线探伤广泛应用于各个领域，以下是一些常见的应用案例：3.1 工业领域•飞机零部件检测：射线探伤可以检测飞机零部件中的隐蔽裂纹和内部缺陷，确保飞机的飞行安全。

•焊接缺陷检测：射线探伤可用于检测焊接接头中的缺陷，确保焊接质量满足要求。

•金属铸件检测：射线探伤可以发现金属铸件中的气孔、夹杂物等缺陷，提高产品质量。

3.2 医学领域•骨骼检查：射线探测技术在医学领域广泛应用于骨骼检查，可以发现骨折、关节疾病等病变。

•乳腺X光摄影：射线探测技术在乳腺癌早期筛查中起到关键作用，可以发现潜在的肿瘤。

•血管造影：射线探测技术可以用于检查血管狭窄、堵塞等血管疾病。

3.3 资源勘探•石油勘探：射线探测技术可以用于探测地下油气储层和岩石结构，帮助确定石油地质储藏。

•矿石探测：射线探测技术可以用于检测矿石中的金属含量，提高矿石开采的效率。

4. 小结射线探伤是一种常用的无损检测技术，它的原理是利用射线在物体中的相互作用来检测物体内部的缺陷或密度差异。

射线探伤广泛应用于工业领域、医学领域和资源勘探等领域，帮助提高产品质量、确保安全和发现潜在的疾病。

随着技术的进步，射线探伤技术将继续发展并为各个行业带来更多的应用前景。

超声波无损探伤原理
超声波无损探伤原理是利用超声波在材料中的传播和反射特性来检测材料内部的缺陷和异物情况。

具体原理如下：
1. 超声波传播速度：不同材料和介质中，超声波的传播速度是不同的。

例如，固体中的超声波传播速度比液体中的要高。

通过测量超声波的传播速度，可以根据其在材料中的传播时间来计算缺陷或异物的深度。

2. 超声波的反射和折射：当超声波传播到材料的界面或缺陷处时，部分能量会被反射回来，而另一部分能量则会被折射进入材料中。

通过检测反射回来的超声波能量的强弱和时间延迟，可以确定材料的缺陷类型和位置。

3. 谐振频率：材料的谐振频率与其物理特性有关，如密度、弹性模量等。

利用超声波的谐振频率特性，可以检测材料的缺陷和结构状态。

4. 声束传播和干涉现象：超声波传播时会形成一个声束，声束的形状和大小取决于传感器的设计和超声波的频率。

通过调整传感器的位置和角度，可以确定缺陷的位置和形状。

综上所述，超声波无损探伤原理是通过测量超声波的传播速度、反射和折射现象、谐振频率以及声束传播和干涉现象来检测材料内部的缺陷和异物情况。

它山之石‘盈墨墨富墨‘臣互墨宣墨嚣经验／投巧—■■■——■■——■●■■■——■——一ＩＩ——工业常用无损探伤原理及特点分析魏国亮，赵振宇，徐胜航，于洋（驻哈尔滨汽轮机厂有限责任公司军代表室，哈尔滨１５００４６）一…ｕ……？ｔ‘…”？…ｊ”｝～？１”。

’”…＾一、１＃一…一…’’６¨…。

………ｊ？…１：…即ｐ姆％７ｉ摘要：随着现代工业的发展，对产品质量和结构安全性、使用可靠性提出了越来越高的要求，由于无损检测技术具有ｉ不破坏试件、检测灵敏度高等优点，所以其应用日益广泛。

但是任何无损检测方法都不是万能的，每种无损检测方法都！有它自己的优点，也有它的缺点。

文中对几种常用无损探伤方法的基础原理和特性进行了简要分析。

；关键词：工业；无损探伤：特点分析，中图分类号：ＴＧｌｌ５．２８文献标识码：Ａ文章编号：１００２—２３３３（２００８）０３—０１５２－０２；？。

ｊ，。

ｊ、ｊｊ，．．？、搿现代无损检测的定义是：在不损坏试件的前提下，以物理或化学方法为手段，借助先进的技术和设备器材，对试件的内部及表面的结构、性质、状态进行检查和测试的方法。

无损检测是在现代科学技术发展的基础上产生的。

例如，用于探测工业产品缺陷的Ｘ射线是在德国物理科学家伦琴发现ｘ射线基础上发生的，超声波检测是在二次世界大战中迅速发展的声纳技术和雷达技术的基础上开发出来的，磁粉检测建立在电磁学理论的基础上，而渗透检测得益于物理化学的进展，等等。

下面对几种工业中常用的无损探伤方法的原理以及特性进行简要的介绍和分析。

１射线探伤１．ｉ凉理射线探伤法是利用射线透过物体时，会发生吸收和散射这一特性，通过测量材料中因缺陷存在而影响射线的吸收来探测缺陷的，以胶片作为记录信息器材的无损检测方法，该方法是最基本的、应用最广泛的一种射线检测方法。

一般把被检的物体安放在离射线装置５００一１０００ｍｍ的位置处，把胶片紧贴在试样背后，让射线照射适当的时间（几分钟到几十分钟）进行曝光．把曝光后的胶片在暗室中进行显影、定影、水洗和干燥。

无损探伤的原理无损探伤（Nondestructive Testing，NDT）是一种用于检测物体内部缺陷或性能异常的技术方法，其原理是通过检测材料或构件表面产生的信号，来获取关于内部结构、组成及性能的信息，而无需破坏或破坏材料。

无损探伤广泛应用于工程结构、航空航天、核能、化工、船舶、汽车、电力、石化和军事等领域。

无损探伤的原理基于物质对能量的吸收、散射、透射、传导和反射等特性。

根据能量的类型和性质，无损探测技术可以分为多种类型，如视觉检测、超声波检测、磁粉检测、涡流检测、射线检测等。

下面将分别介绍这些无损探伤方法的原理。

1. 视觉检测是最简单和最常见的一种无损探伤方法。

它基于人眼对图像的分析和判断能力。

通过裸眼或借助显微镜、放大镜等设备，观察被检材料或构件的表面，从而检测出表面缺陷、细小裂纹、变形等。

2. 超声波检测是一种利用超声波的传播和反射来检测材料内部缺陷的方法。

当超声波传播到材料内部遇到不同介质的界面时，会发生反射和散射。

通过分析接收到的超声波信号，可以确定缺陷的位置、形态和性质。

3. 磁粉检测是一种基于磁粉吸附现象来检测材料表面和近表面缺陷的方法。

通过在被测材料表面或近表面施加磁场，再撒布磁粉材料，当存在磁场泄漏或密闭磁通线圈的情况下，磁粉会在表面产生明显的聚集，从而可以观察到线性或环形的磁粉堆积，以便检测缺陷。

4. 涡流检测利用交变磁场或感应线圈在金属材料中产生涡流，通过检测涡流对应的电磁信号来检测表面或近表面的缺陷。

当涡流感应到材料内部的缺陷或异物时，会对电磁信号产生干扰，通过这些信号的改变可以确定缺陷的位置和类型。

5. 射线检测是一种利用射线通过材料，通过射线的吸收、透射和散射变化来检测材料内部缺陷的方法。

射线检测分为X射线和γ射线两种。

X射线是利用机械装置产生的射线，而γ射线则是从具有放射性的核素产生的。

通过测量射线在材料内部的吸收和透射，可以获取材料的内部结构、缺陷以及密度的信息。

x射线探伤仪工作原理X射线探伤仪是一种无损检测设备，广泛应用于工业制造、航空航天、石油化工、医疗等多个领域。

它的工作原理基于X射线的穿透性和物质对X射线的吸收特性。

一、X射线的穿透性X射线是一种电磁波，具有很强的穿透能力。

当X射线照射到物质表面时，它能够穿透部分非金属材料，如塑料、橡胶等，但对于金属材料，如钢铁、铝合金等，穿透能力较弱。

因此，在制造过程中，对关键部件进行X射线探伤可以检测出其中的缺陷和损伤。

二、物质对X射线的吸收特性不同物质对X射线的吸收特性不同。

对于某些元素，如碳、铝等，X射线经过时会吸收部分能量；而对于另一些元素，如铜、铁等，X射线经过时几乎不会被吸收。

因此，当X射线穿过不同物质时，其强度会有所变化，这种变化可以被探测器捕捉并转化为图像信息。

三、工作过程X射线探伤仪主要包括X射线发射器和探测器两个部分。

在检测过程中，X射线发射器发出X射线，这些射线穿透被检测物体后被探测器接收。

探测器将接收到的X射线转化为电信号，再经过处理后形成图像。

通过对这些图像的分析，可以判断被检测物体是否存在缺陷或损伤。

四、图像解释形成的图像可以通过计算机软件进行解释。

专业技术人员可以通过观察图像中的亮度变化和形状差异来判断被检测物体内部是否存在缺陷或损伤。

例如，如果图像中某些区域的亮度较暗或形状不规则，可能意味着这些区域存在缺陷或损伤。

X射线探伤仪的工作原理基于X射线的穿透性和物质对X射线的吸收特性。

通过将X射线转化为图像信息并进行分析，可以无损地检测出被检测物体内部的缺陷和损伤。

这种技术具有高效、准确、非破坏性等优点，因此在工业制造、航空航天等领域得到了广泛应用。

超声波探伤工作原理超声波探伤是一种常见的无损检测技术，通过超声波的传播和反射来检测材料内部的缺陷或异物。

其工作原理主要包括超声波的产生、传播和接收三个过程。

超声波的产生通常是通过压电传感器实现的。

压电传感器是一种能够将电能转化为机械能的器件，当施加电压时，传感器会产生机械振动。

这种振动会将机械能转化为超声波的能量，从而产生超声波。

超声波在被检测物体内部的传播过程可以分为四个步骤：发射、传播、反射和接收。

首先，压电传感器发射超声波，将超声波的能量传递到被检测物体内部。

超声波在物体内部的传播速度取决于材料的物理特性，如密度、弹性模量等。

在传播过程中，超声波会遇到材料内部的缺陷或异物，这些缺陷或异物与周围材料的物理特性不同，会导致超声波的能量发生反射、散射或衍射。

当超声波遇到被检测物体内部的缺陷或异物时，一部分超声波的能量会被反射回来，达到压电传感器。

接收到的超声波信号会被压电传感器转化为电信号，然后通过接收电路进行信号放大和处理。

处理后的信号可以通过显示器或计算机进行分析和显示。

基于反射信号的特点，可以通过分析反射信号的强度、时间和形态等参数来判断被检测物体内部的缺陷或异物的性质和位置。

例如，当超声波遇到缺陷时，会有一部分能量被吸收或反射，导致接收到的超声波信号减弱。

同时，缺陷的位置也可以根据超声波的传播时间来确定，根据声速和传播距离的关系，可以通过测量传播时间来计算缺陷的深度。

超声波探伤的工作原理主要依赖于超声波的特性，如传播速度、反射和散射等。

通过分析超声波在被检测物体内部的传播和反射过程，可以获取被检测物体的内部结构和性质。

超声波探伤技术广泛应用于工业领域，用于检测和评估各种材料和构件的质量和完整性，如焊缝、铸件、管道、航空航天零部件等。

无损探伤合格标准无损探伤是一种利用一定的物理原理和测试仪器，对材料和构件进行内部缺陷的检测和评价的方法。

在工业生产中，无损探伤被广泛应用于航空航天、汽车、化工、电力、钢铁等领域，以保证产品的安全和质量。

无损探伤合格标准是对无损探伤过程和结果进行评价的依据，对于确保无损探伤的准确性和可靠性非常重要。

本文将从无损探伤的基本原理、合格标准的制定过程、应用范围以及未来发展方向等方面进行阐述。

一、无损探伤的基本原理无损探伤（Non-destructive Testing，NDT）是一种不破坏样品的表面和材料性能的方法。

它利用各种物理原理，如声波、电磁、热量和辐射等，通过测试和观察材料中的缺陷、变异和结构等特征，来判断材料的质量和性能。

常见的无损探伤方法包括超声波探伤、磁粉检测、射线探伤以及涡流检测等。

这些方法能够发现并评估金属、塑料、陶瓷、复合材料等材料中的缺陷，如裂纹、夹杂物和孔洞等，从而避免产品在使用中出现安全隐患。

二、无损探伤合格标准的制定过程制定无损探伤合格标准是一个复杂的过程，需要考虑多个因素，包括材料特性、缺陷类型、工艺要求和安全性要求等。

以下是无损探伤合格标准的制定过程的基本步骤：1. 确定需要检测的材料和构件的属性：根据产品的用途和要求，确定需要进行无损探伤检测的材料和构件的类型、厚度、形状和几何特征等。

2. 确定缺陷类型和大小的评价标准：根据产品的使用要求和安全性要求，确定不同类型和大小的缺陷对产品性能和安全性的影响程度，以及可以接受的缺陷数量和位置。

3. 选择适当的无损探伤方法：根据需要检测的材料和构件的特性，选择适当的无损探伤方法。

不同的方法有不同的灵敏度和分辨率，可以检测到不同尺寸和类型的缺陷。

4. 制定操作规程和参数：根据所选的无损探伤方法，制定操作规程和参数，包括测试设备的选择和设置、传感器的位置和角度、测试速度和力度等。

这些参数的设置将直接影响到无损探伤结果的准确性和可靠性。

无损探伤无损探伤原理（Nondestructive Testing，NDT）无损探伤是在不损坏工件或原材料工作状态的前提下，对被检验部件的表面和内部质量进行检查的一种测试手段。

分类：射线探伤（Radiography T esting---简称RT）；适用于材料表面和内部不连续的检测，对体积状缺陷有很好的检测效果。

X射线/Y射线检验；主要用于薄壁工件检验。

咖玛射线检验；一般用于中、厚板工件检验。

高能射线检测；主要用于厚壁工件检验。

中子射线检测；主要用于放射性材料检测和有机材料检测。

超声波探伤（Ultrasonic T esting---简称UT)；这是一种应用灵活、发展速度很快的检测方法，主要用于材料内部缺陷检测和材料厚度测量。

磁粉探伤（Magnetic powder T esting---简称MT)；它是发展最早的一种无损检测方法，主要用于铁磁性材料表面和近表面缺陷检测。

渗透探伤（Penetrate T esting---简称PT)；PT 是除目视检测方法外最简单的一种检测方法，适用于一切非多孔性材料表面开口性缺陷检测。

无损探伤标准：A WS D 1.1/D1.1M-2008A WS D 1.6/D1.1M-2007EN 1290:1998+A1:2002(MT)EN1435-1997+A2:2003(RT)EN12517-1:2006(RT)EN1714-1997+A2:2003(UT)EN571-1-1997(PT)ASME IX-2007等等超声波探伤UT和射线探伤RT用于内部检测。

钢结构多用超声波，管道多用射线检测。

锻件用超声波，铸件用射线。

板材，奥氏体不锈钢厚大于6mm的用超声波检测。

磁粉探伤MT和渗透测试PT用于表层探伤，主要用于2mm之内.无损检测的目地1、改进制造工艺；2、降低制造成本；3、提高产品的可靠性；4、保证设备的安全运行。

X射线无损探伤RTX射线无损探伤原理利用X射线可以穿透物质和在物质中有衰减的特性来发现其中缺陷的一种无损探伤方法。

超声波探伤仪的工作原理及优点概述超声波探伤仪是一种便携式工业无损探伤仪器，它能够快速、便捷、无损伤、精确地进行工件内部多种缺陷（裂纹、疏松、气孔、夹杂等）的检测、定位、评估和诊断。

既可以用于实验室，也可以用于工程现场。

广泛应用在锅炉、压力容器、航天、航空、电力、石油、化工、海洋石油、管道、船舶制造、汽车、机械制造、冶金、金属加工业、钢结构、铁路交通、核能电力、高校等行业。

超声波探伤仪器的工作原理超声波在被检测材料中传播时,材料的声学特性和内部组织的变化对超声波的传播产生一定的影响，通过对超声波受影响程度和状况的探测了解材料性能和结构变化的技术称为超声检测。

超声检测方法通常有穿透法、脉冲反射法、串列法等。

数字式超声波探伤仪通常是对被测物体（比如工业材料、人体）发射超声，然后利用其反射、多普勒效应、透射等来获取被测物体内部的信息并经过处理形成图像。

超声波探伤仪是利用超声波在材料中的反射波，在材料内部的反射波形的变化得知材料内部是否有缺陷。

比如一根铜棒，铸造时内部有个孔隙，仪器开始扫描时，显示屏上显示平直的细波纹，当探头到达缺陷的位置时，因为反射的时间变长，波形出现尖峰，表示这里有缺陷。

根据异常波形的形状大小，还可判断缺陷的大小，埋藏的深度。

顾名思义超声波探伤仪器主要依靠的是超声波的性能来实现探伤的，当然这主要还是因为超声波它具有多种的波型，适应于多种的传播介质。

在使用的时候它的横波能够对管材进行准确的监测，特别是对那些裂缝、划伤以及气孔等能够准确的检测出来。

它的纵波则对金属铸锭、坯料、大型的锻件等能够进行快速的检测，特别是能够检测出那些出现白点、分层的现象。

而它的板波却能够检测薄板的正常与否，与之不同的是表面波则可只可以检测一些形状比较简单的铸件是否存在缺陷。

所以说超声波探伤仪器在使用的时候能够很好的帮助到人们的工作。

超声波探伤仪器的优点由于使用的是超声波进行检测的，所以这种探伤仪具有比较强的穿透力，在工作的时候它甚至能够检测到数米以下的情况。

简述红外无损探伤的原理红外无损探伤（Infrared Non-destructive Testing，简称IRNDT）是一种利用红外辐射进行缺陷检测的技术。

其原理基于热力学的温度分布和物体的热辐射特性。

物体的温度是由其内部的能量分布决定的。

在温度高于绝对零度时，物体会发射电磁辐射，其中包括红外辐射。

红外辐射的强度和频率分布与物体的温度、物体的表面特性以及物体内部结构的性质有关。

红外无损探测通过测量物体表面的红外辐射特性来获取物体的内部结构信息。

其主要原理有以下几个方面：1. 热传导：物体表面的温度通常会随着物体内部存在的缺陷、热稳定性差的区域等因素而变化。

当热传导到物体表面时，这些温度变化会呈现出不同的红外辐射特点。

通过测量物体表面的红外辐射，可以判断出物体内部可能存在的缺陷。

2. 热辐射：物体表面的红外辐射能量与物体的温度和表面特性密切相关。

一般来说，具有高反射率的表面会产生较少的红外辐射，而具有高吸收率的表面会产生较多的红外辐射。

通过测量物体表面的红外辐射强度和频率分布，可以反映出物体的表面特性和与之相关的内部结构信息。

3. 红外相机：红外无损探测技术通常使用红外相机来捕捉物体表面的红外辐射图像。

红外相机是一种专门用于红外辐射拍摄的摄像设备，它能够将物体表面的红外辐射能量转换成电信号，再通过图像处理技术将其转化为可视化的红外图像。

通过分析红外图像的特点和红外辐射分布情况，可以发现物体的缺陷、热异常区域等。

红外无损探测技术的主要优势有以下几点：1. 非接触性：红外无损探测技术不需要与物体直接接触，能够在远距离观测目标，避免了对物体的损伤和干扰。

2. 高灵敏度：红外相机对红外辐射的探测灵敏度很高，即使是微小的温度变化也能够被准确地捕捉到。

3. 实时性：红外无损探测技术能够实时地获取物体的红外图像，并能够通过图像处理技术快速分析和识别可能存在的缺陷。

4. 高可视性：红外图像可以以可视化的形式进行显示，使得操作者能够直观地观察和分析物体的热分布情况，便于判断和识别缺陷。
