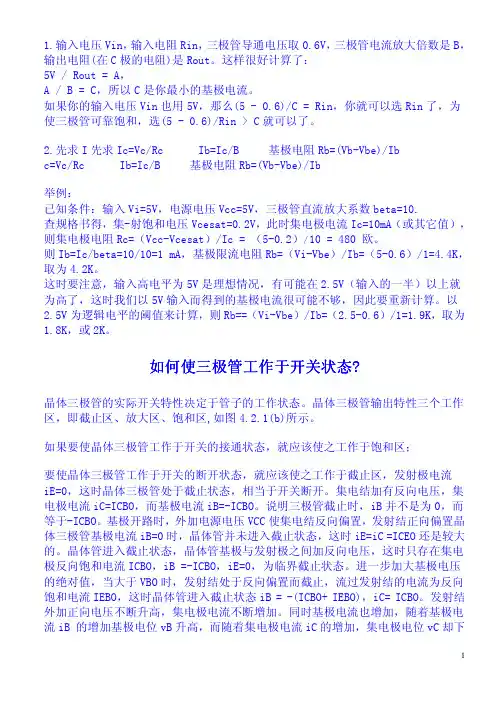

三极管开关电路分析

1.输入电压Vin，输入电阻Rin，三极管导通电压取0.6V，三极管电流放大倍数是B，输出电阻(在C极的电阻)是Rout。

这样很好计算了：5V / Rout = A，A /B = C，所以C是你最小的基极电流。

如果你的输入电压Vin也用5V，那么(5 - 0.6)/C = Rin，你就可以选Rin了，为使三极管可靠饱和，选(5 - 0.6)/Rin > C就可以了。

2.先求I先求Ic=Vc/Rc Ib=Ic/B 基极电阻Rb=(Vb-Vbe)/Ibc=Vc/Rc Ib=Ic/B 基极电阻Rb=(Vb-Vbe)/Ib举例：已知条件：输入Vi=5V，电源电压Vcc=5V，三极管直流放大系数beta=10.查规格书得，集-射饱和电压Vcesat=0.2V，此时集电极电流Ic=10mA（或其它值），则集电极电阻Rc=（Vcc-Vcesat）/Ic = （5-0.2）/10 = 480 欧。

则Ib=Ic/beta=10/10=1 mA，基极限流电阻Rb=（Vi-Vbe）/Ib=（5-0.6）/1=4.4K，取为4.2K。

这时要注意，输入高电平为5V是理想情况，有可能在2.5V（输入的一半）以上就为高了，这时我们以5V输入而得到的基极电流很可能不够，因此要重新计算。

以2.5V为逻辑电平的阈值来计算，则Rb==（Vi-Vbe）/Ib=（2.5-0.6）/1=1.9K，取为1.8K，或2K。

如何使三极管工作于开关状态?晶体三极管的实际开关特性决定于管子的工作状态。

晶体三极管输出特性三个工作区，即截止区、放大区、饱和区,如图4.2.1(b)所示。

如果要使晶体三极管工作于开关的接通状态，就应该使之工作于饱和区；要使晶体三极管工作于开关的断开状态，就应该使之工作于截止区，发射极电流iE=0，这时晶体三极管处于截止状态，相当于开关断开。

集电结加有反向电压，集电极电流iC=ICBO，而基极电流iB=-ICBO。

说明三极管截止时，iB并不是为0，而等于-ICBO。

图1 NPN PNP三极管反相器电路vin无输入电位Q1截止。

Vin高电平时Q1导通，Q2基极得高电位，Q2截止。

图3 PNP三极管开关电路当输入端悬空时Q1截止。

VIN输入端接入低电平时，Q1导通，继电器吸合。

图5 三极管上拉电阻：当有高电位输入时Q导通，因E-C导通，又因有负载电阻，所以输出看作是低电平。

图7 光藕控制NPN三极管：图9 光藕控制PNP三极管：图2 两只NPN三极管反相器电路vin无输入电位Q1截止,Q2导通。

Vin接入高电平Q1导通，促使Q2基极电位下级,Q2截止。

图4 PNP三极管开关电路当vin无输入电位时Q1截止。

Vin接入高电平Q1导通，继电器吸合图6 三极管上拉电阻：当有高电位输入时Q导通，因E-C导通，又因有负载电阻，所以输出看作是高电平。

图8 光藕控制NPN三极管：图10 光藕控制PNP三极管：文案编辑词条B 添加义项?文案，原指放书的桌子，后来指在桌子上写字的人。

现在指的是公司或企业中从事文字工作的职位，就是以文字来表现已经制定的创意策略。

文案它不同于设计师用画面或其他手段的表现手法，它是一个与广告创意先后相继的表现的过程、发展的过程、深化的过程，多存在于广告公司，企业宣传，新闻策划等。

基本信息中文名称文案外文名称Copy目录1发展历程2主要工作3分类构成4基本要求5工作范围6文案写法7实际应用折叠编辑本段发展历程汉字"文案"(wén àn)是指古代官衙中掌管档案、负责起草文书的幕友,亦指官署中的公文、书信等;在现代，文案的称呼主要用在商业领域，其意义与中国古代所说的文案是有区别的。

在中国古代，文案亦作" 文按"。

公文案卷。

《北堂书钞》卷六八引《汉杂事》:"先是公府掾多不视事，但以文案为务。

"《晋书·桓温传》:"机务不可停废，常行文按宜为限日。

" 唐戴叔伦《答崔载华》诗:"文案日成堆，愁眉拽不开。

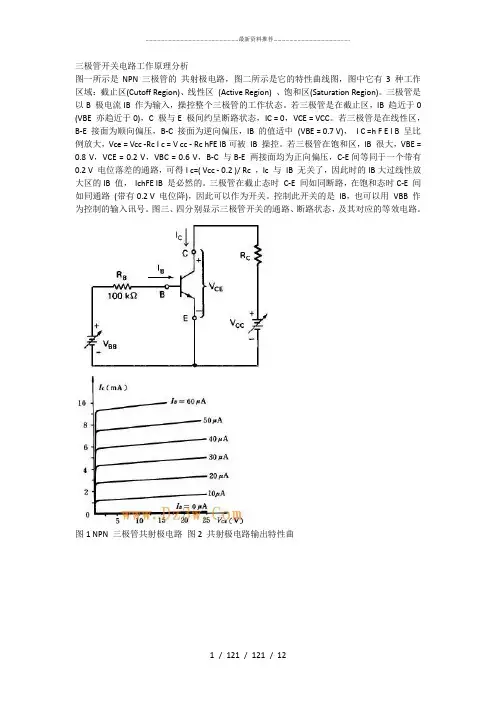

三极管开关电路工作原理分析图一所示是NPN三极管的共射极电路，图二所示是它的特性曲线图，图中它有3 种工作区域：截止区(Cutoff Region)、线性区(Active Region) 、饱和区(Saturation Region)。

三极管是以B 极电流IB 作为输入，操控整个三极管的工作状态。

若三极管是在截止区，IB 趋近于0 (VBE 亦趋近于0)，C 极与E 极间约呈断路状态，IC = 0，VCE = VCC。

若三极管是在线性区，B-E 接面为顺向偏压，B-C 接面为逆向偏压，IB 的值适中(VBE = 0.7 V)，I C =h F E I B 呈比例放大，Vce = Vcc -Rc I c = V cc - Rc hFE IB可被IB 操控。

若三极管在饱和区，IB 很大，VBE = 0.8 V，VCE = 0.2 V，VBC = 0.6 V，B-C 与B-E 两接面均为正向偏压，C-E间等同于一个带有0.2 V 电位落差的通路，可得I c=( Vcc - 0.2 )/ Rc ，Ic 与IB 无关了，因此时的IB大过线性放大区的IB 值，IchFE IB 是必然的。

三极管在截止态时C-E 间如同断路，在饱和态时C-E 间如同通路(带有0.2 V 电位降)，因此可以作为开关。

控制此开关的是IB，也可以用VBB 作为控制的输入讯号。

图三、四分别显示三极管开关的通路、断路状态，及其对应的等效电路。

图1 NPN 三极管共射极电路图2 共射极电路输出特性曲图3、截止态如同断路线图图4、饱和态如同通路三极管开关电路设计三极管除了可以当做交流信号放大器之外，也可以做为开关之用。

严格说起来，三极管与一般的机械接点式开关在动作上并不完全相同，但是它却具有一些机械式开关所没有的特点。

图1所示，即为三极管电子开关的基本电路图。

由下图可知，负载电阻被直接跨接于三极管的集电极与电源之间，而位居三极管主电流的回路上，图1 基本的三极管开关输入电压Vin则控制三极管开关的开启(open) 与闭合(closed) 动作，当三极管呈开启状态时，负载电流便被阻断，反之，当三极管呈闭合状态时，电流便可以流通。

三极管开关电路工作原理解析三极管开关电路是一种常用的电路配置，它可以实现在开关状态间快速切换，并可以控制电路的通断。

在许多电子设备中，三极管开关电路被广泛应用，比如计算机、通信系统以及各种控制系统等。

本文将对三极管开关电路的工作原理进行详细解析。

三极管开关电路通常由三个主要元件组成：一个三极管、一个电阻和一个负载。

三极管具有三个部分：发射极（Emitter）、基极（Base）和集电极（Collector）。

电流流经三极管的过程可以分为两种情况，即工作在开状态和工作在关状态。

当三极管处于开状态时，电路中的电流从集电极到发射极流动。

此时，基极和发射极之间的电压高于某个特定的阈值，称为饱和电压，通常为0.7伏特。

非常重要的一点是，只有当基极电压高于饱和电压时，三极管才能工作在开状态。

当三极管工作在开状态时，电路中的电流可以流动到负载上。

这样，负载上就会得到所需的电流，实现电路的通断控制。

当基极电压低于饱和电压时，三极管将会进入关断状态，导致电流停止流动，负载上的电压也会降为零。

三极管开关电路的工作原理可以通过一个简单的例子来说明。

假设我们有一个LED灯作为负载，需要通过三极管进行控制。

当驱动电压施加在基极与发射极之间时，就可以使得三极管工作在开状态。

这样，电流就会从集电极到发射极流动，从而使得LED灯发光。

在三极管开关电路中，电阻起着重要的作用。

通过调整电阻的阻值，可以改变基极电压，进而控制三极管的开关状态。

如果电阻的阻值较大，基极电压就会低于饱和电压，从而使得三极管工作在关断状态。

相反，如果电阻的阻值较小，基极电压就会高于饱和电压，使得三极管工作在开状态。

此外，三极管的工作速度也是三极管开关电路的一个重要因素。

在一些应用中，需要快速切换电路的开关状态，三极管的工作速度就成为一个关键问题。

通常情况下，三极管的工作速度取决于其截止频率。

截止频率越高，三极管的工作速度就越快，从而实现快速切换电路状态。

总结起来，三极管开关电路是一种常用的电路配置，通过控制三极管的基极电压，可以实现电路的快速通断控制。

三极管典型开关电路三极管是一种常用的半导体器件，在电路中起着非常重要的作用。

其中，三极管的典型开关电路是一种常见且广泛应用的电路，用于实现对电路的开关控制。

下面将对三极管典型开关电路进行详细介绍。

三极管典型开关电路通常由三极管、电阻、电源等元器件组成。

其基本原理是通过控制三极管的输入信号，使得三极管处于导通或截止状态，从而实现电路的开关控制。

在三极管典型开关电路中，通常会采用双极型晶体管（NPN型或PNP型）来实现开关功能。

在NPN型三极管典型开关电路中，当输入信号为低电平时，三极管处于截止状态，电路中的电流无法流通，此时电路处于断开状态；当输入信号为高电平时，三极管处于饱和状态，电路中的电流可以流通，此时电路处于闭合状态。

通过控制输入信号的高低电平，可以实现对电路的开关控制。

在PNP型三极管典型开关电路中，其工作原理与NPN型相反。

当输入信号为高电平时，三极管处于截止状态，电路处于断开状态；当输入信号为低电平时，三极管处于饱和状态，电路处于闭合状态。

同样，通过控制输入信号的高低电平，可以实现对电路的开关控制。

三极管典型开关电路在实际电路设计中具有广泛的应用。

例如，可以用于数字电路中的开关控制、电源管理电路中的电路保护等方面。

此外，三极管的开关电路还可以实现电路的时序控制、电路的选择性切换等功能，极大地提高了电路的灵活性和可控性。

总的来说，三极管典型开关电路是一种常见且实用的电路，通过控制三极管的开关状态，可以实现对电路的开关控制。

在电子电路设计和应用中，三极管开关电路发挥着重要的作用，为电路的实现和功能的实现提供了关键的支持。

希望通过本文的介绍，读者对三极管典型开关电路有了更深入的了解，可以更好地应用于实际电路设计中。

npn三极管开关电路一、引言npn三极管是一种常用的电子元件，广泛应用于各种电路中。

其中，npn三极管开关电路是其常见的一种应用。

本文将详细介绍npn三极管开关电路的原理、特点以及应用。

二、npn三极管开关电路的原理npn三极管开关电路是利用npn三极管的导通和截止特性来控制电路的通断。

其原理如下：1. 导通状态：当npn三极管的基极正极电压高于发射极时，基极发生正向偏置，此时电流流经集电极-发射极之间，三极管导通，电路通断由三极管的负载决定。

2. 截止状态：当npn三极管的基极正极电压低于发射极时，基极发生反向偏置，此时电流无法流经集电极-发射极之间，三极管截止，电路处于断开状态。

三、npn三极管开关电路的特点npn三极管开关电路具有以下特点：1. 快速响应：npn三极管的导通和截止转换速度非常快，使得开关电路能够迅速响应控制信号的变化。

2. 高可靠性：npn三极管具有较高的工作稳定性和可靠性，能够在长时间内稳定地工作。

3. 大电流承载能力：npn三极管可以承受较大的集电极电流，因此适用于需要大电流的开关电路。

4. 低功耗：npn三极管的开关电路在截止状态时几乎不消耗功率，因此能够节省能源。

四、npn三极管开关电路的应用npn三极管开关电路可以应用于各种电路中，常见的应用包括：1. 电源开关：利用npn三极管开关电路可以实现对电源的开关控制，从而实现对电路的通断控制。

2. 自动控制系统：npn三极管开关电路可以作为自动控制系统中的开关元件，用于控制各种设备的启停。

3. 电子计算机系统：npn三极管开关电路可以用于电子计算机系统中的存储器开关控制、信号传输等方面。

4. 传感器控制：npn三极管开关电路可以与传感器结合使用，实现对传感器信号的放大和控制。

五、总结npn三极管开关电路是一种常见且重要的电子电路应用。

通过对npn三极管的导通和截止特性的控制，可以实现对电路的通断控制。

npn三极管开关电路具有快速响应、高可靠性、大电流承载能力和低功耗等特点，广泛应用于电源开关、自动控制系统、电子计算机系统和传感器控制等领域。

8550典型开关电路1. 引言开关电路是电子电路中常见的一种电路类型，它可以实现电路的打开和关闭，控制信号的传输和处理。

8550典型开关电路是一种基于8550三极管的电路设计，通过对三极管的控制，实现电路的开关功能。

本文将介绍8550典型开关电路的原理、设计和应用。

2. 8550三极管简介8550是一种PNP型三极管，具有以下特性： - 集电极电流最大为700mA，集电极功耗最大为625mW； - 最大集电极-基极电压为-45V，最大集电极-发射极电压为-40V； - 最大电流放大倍数为200，最小直流电流放大倍数为80； - 工作温度范围为-55℃至150℃。

3. 8550典型开关电路原理8550典型开关电路基于8550三极管的PNP型特性，通过对三极管的控制电流来实现电路的开关功能。

下面是8550典型开关电路的原理图：R1+5V ---/\/\/\---+||+---------|---------+| | || | |R2 | |+5V ---/\/\/\---+ || |C1 | |+5V ---| |---+ | || | || | |---|---8550 || | || | || | || | |---|---GND || | || | |---|---LED || | || | |GND GND GND•R1和R2是限流电阻，用来限制电流流过8550三极管和LED；•C1是滤波电容，用来滤除电路中的噪声；•LED是发光二极管，用来显示电路的开关状态。

4. 8550典型开关电路设计8550典型开关电路设计的目标是实现电路的可靠开关功能，下面是设计步骤：步骤1：确定输入电压和电流根据具体应用场景，确定输入电压和电流的要求。

例如，假设输入电压为5V，输入电流为20mA。

步骤2：计算限流电阻R1和R2根据输入电压和电流的要求，使用欧姆定律计算限流电阻R1和R2的阻值。

假设LED的工作电压为2V，根据欧姆定律可得：R1 = (5V - 2V) / 20mA = 150ΩR2 = (5V - 0.7V) / 20mA = 215Ω根据市售电阻的阻值，选择最接近的标准阻值。

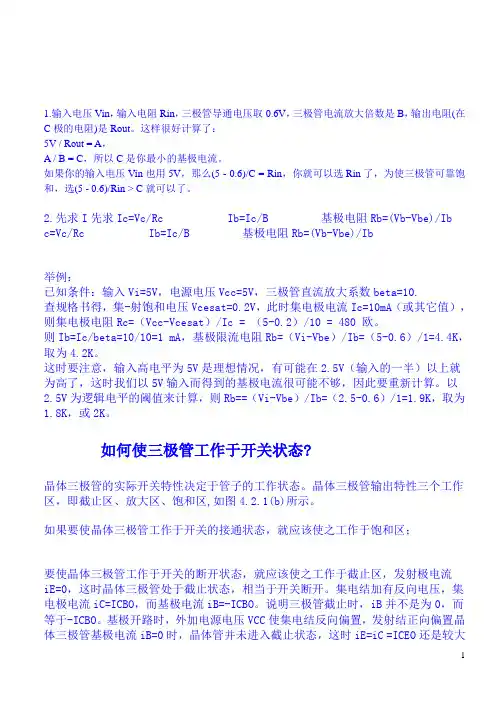

1.输入电压V‎i n，输入电阻R‎i n，三极管导通‎电压取0.6V，三极管电流‎放大倍数是‎B，输出电阻(在C极的电‎阻)是Rout‎。

这样很好计‎算了：5V / Rout = A，A /B = C，所以C是你‎最小的基极‎电流。

如果你的输‎入电压Vi‎n也用5V‎，那么(5 - 0.6)/C = Rin，你就可以选‎R in了，为使三极管‎可靠饱和，选(5 - 0.6)/Rin > C就可以了‎。

2.先求I先求‎I c=Vc/Rc Ib=Ic/B 基极电阻R‎b=(Vb-Vbe)/Ibc=Vc/Rc Ib=Ic/B 基极电阻R‎b=(Vb-Vbe)/Ib举例：已知条件：输入Vi=5V，电源电压V‎c c=5V，三极管直流‎放大系数b‎e ta=10.查规格书得‎，集-射饱和电压‎V cesa‎t=0.2V，此时集电极‎电流Ic=10mA（或其它值），则集电极电‎阻Rc=（Vcc-Vcesa‎t）/Ic = （5-0.2）/10 = 480 欧。

则Ib=Ic/beta=10/10=1 mA，基极限流电‎阻Rb=（Vi-Vbe）/Ib=（5-0.6）/1=4.4K，取为4.2K。

这时要注意‎，输入高电平‎为5V是理‎想情况，有可能在2‎.5V（输入的一半‎）以上就为高‎了，这时我们以‎5V输入而‎得到的基极‎电流很可能‎不够，因此要重新‎计算。

以2.5V 为逻辑‎电平的阈值‎来计算，则Rb==（Vi-Vbe）/Ib=（2.5-0.6）/1=1.9K，取为1.8K，或2K。

如何使三极‎管工作于开‎关状态?晶体三极管‎的实际开关‎特性决定于‎管子的工作‎状态。

晶体三极管‎输出特性三‎个工作区，即截止区、放大区、饱和区,如图4.2.1(b)所示。

如果要使晶‎体三极管工‎作于开关的‎接通状态，就应该使之‎工作于饱和‎区；要使晶体三‎极管工作于‎开关的断开‎状态，就应该使之‎工作于截止‎区，发射极电流‎iE=0，这时晶体三‎极管处于截‎止状态，相当于开关‎断开。

三级管常用应用电路及分析三极管是一种广泛应用于电子和通信领域的半导体器件。

它具有放大、开关、稳压等多种功能，在各种电路和设备中都有广泛的应用。

本文将介绍三极管的常用应用电路及分析。

1. 放大电路放大电路是三极管最常见的应用之一。

放大电路可以将一个微弱的信号放大到足以驱动扬声器或其他负载的强信号。

三极管的放大电路通常有两种类型：共射放大电路和共基放大电路。

共射放大电路是最常见的放大电路类型，它的工作原理是当输入信号加到基极时，三极管会将电流从集电极转移到接地。

因此，集电极电流就相当于输入信号放大的信号，并将其输出到负载（扬声器、电阻、电容等）上。

共射放大电路具有放大系数高、功率大、输出阻抗低等优点，因此在音频功放、遥控器等电子产品中应用广泛。

共基放大电路是另一种常见的放大电路类型，它的工作原理是当输入信号加到基极时，三极管将信号放大并将其输出到射极。

由于负载与输出引脚之间没有直接的电流路径，因此输出电压大于输入电压。

共基放大电路具有输入电阻低、输出电阻高等特点，因此在调制放大器、高频放大器等领域得到广泛应用。

2. 开关电路另一种常见的三极管应用是开关电路。

开关电路可以将小电流信号转换为大电流信号，以控制高功率负载的开关状态，如电机、灯光、加热器、风扇等。

三极管开关电路主要由两种类型：共射开关电路和共集开关电路。

共射开关电路的工作原理是三极管的基极输入信号控制电流流过三极管的集电极和负载。

这种电路可以使三极管在开启状态下靠近通道电阻，有效地控制电流流动。

共射开关电路常用于低功率应用，如开关电源和继电器。

共集开关电路的工作原理是三极管的集电极输入信号控制电子流经过三极管的射极和负载。

这种电路可以使三极管在关闭状态下透过通道电阻，有效地控制电流流动。

共集开关电路通常用于高功率应用，如电机驱动、加热器、电子气体放电管控制等。

3. 器件保护电路三极管的应用还可以用于保护电路。

在有些电路中，输入电压或不良电流能够损坏先前的电路或其它元件。

1.输入电压Vin，输入电阻Rin，三极管导通电压取0.6V，三极管电流放大倍数是B，输出电阻(在C极的电阻)是Rout。

这样很好计算了：5V / Rout = A，A /B = C，所以C是你最小的基极电流。

如果你的输入电压Vin也用5V，那么(5 - 0.6)/C = Rin，你就可以选Rin了，为使三极管可靠饱和，选(5 - 0.6)/Rin > C就可以了。

2.先求I先求Ic=Vc/Rc Ib=Ic/B 基极电阻Rb=(Vb-Vbe)/Ibc=Vc/Rc Ib=Ic/B 基极电阻Rb=(Vb-Vbe)/Ib举例：已知条件：输入Vi=5V，电源电压Vcc=5V，三极管直流放大系数beta=10.查规格书得，集-射饱和电压Vcesat=0.2V，此时集电极电流Ic=10mA（或其它值），则集电极电阻Rc=（Vcc-Vcesat）/Ic = （5-0.2）/10 = 480 欧。

则Ib=Ic/beta=10/10=1 mA，基极限流电阻Rb=（Vi-Vbe）/Ib=（5-0.6）/1=4.4K，取为4.2K。

这时要注意，输入高电平为5V是理想情况，有可能在2.5V（输入的一半）以上就为高了，这时我们以5V输入而得到的基极电流很可能不够，因此要重新计算。

以2.5V为逻辑电平的阈值来计算，则Rb==（Vi-Vbe）/Ib=（2.5-0.6）/1=1.9K，取为1.8K，或2K。

如何使三极管工作于开关状态??如何使三极管工作于开关状态晶体三极管的实际开关特性决定于管子的工作状态。

晶体三极管输出特性三个工作区，即截止区、放大区、饱和区,如图4.2.1(b)所示。

如果要使晶体三极管工作于开关的接通状态，就应该使之工作于饱和区；要使晶体三极管工作于开关的断开状态，就应该使之工作于截止区，发射极电流iE=0，这时晶体三极管处于截止状态，相当于开关断开。

集电结加有反向电压，集电极电流iC=ICBO，而基极电流iB=-ICBO。

三极管开关电路设计（电路结构、参数计算）电路结构如图1所示，三极管（开关电路）基本结构由基极电阻，集电极电阻（负载）组成。

图1 三极管开关电路基本结构有些人设计的开关电路就没有基极电阻，有可能不是他不知道这种电路结构，而是他不会调参数，不管怎么改变Rb，始终电路都没有进入饱和区，最后将Rb短接后发现电路正常了，导致他认为这样电路是可以用的。

事实上，没有基极电阻，如果说是（单片机）的IO口接的控制引脚，那么单片机（工程师）控制单片机IO口输出高电平的时候，IO口上的电压只有0.7V左右。

那是由于单片机IO口的（电流）只有10mA左右，不能给三极管提供足够大大的电流，以至于拉低电压至三极管b、e之间的导通电压0.7V左右。

当给三极管基极能够提供足够电流，而控制电压大于三极管b、e之间电压极限电压的时候就会烧坏三极管，如果没有大于它的极限电压，但是电流很大，时间久了就会导致三极管热损坏。

所以只有设置合适的基极电阻才能保证电路的可靠性。

该电路存在一个问题，就是控制端没有接任何东西就会出现高阻状态，三极管的工作状态是不确定的。

为了安全起见，没有对三极管进行控制的时候，应该让三极管工作在截止区，要想NPN型三极管截止，Ib就要很小，可以选择在三极管基极接一个下拉电阻，如图2所示。

取值是要远大于（10倍以上）Rb的，这样才能下拉电阻不影响对三极管的控制。

我我个人的取值习惯是100K。

图2 带下拉电阻的开关电路如果我们想驱动无源蜂鸣器，那么就要在控制端输入一个方波（信号）进行控制，这时候就需要三极管进行快速切换，想加快三极管切换速度就要如图3所示，在Rb上并联一个加速（电容）。

图3 带加速电容的三极管开关电路其原理是，电容两端的电压不能发生突变，那么控制端给一个高电平的瞬间，电容可以视为短路，此时的电流最大，因此加快了三极管的导通速度，这个暂态过程很快就结束了，电容充电完成后进入了稳态，电容就形如开路，而不影响电路的正常工作。

三极管开关电路工作原理解析引言三极管是一种常用的电子元件，广泛应用于各种电子设备和电路中。

其中，三极管开关电路是一种常见的电路应用，被广泛应用于功率控制、信号放大、逻辑电路等领域。

本文将对三极管开关电路的工作原理进行解析。

一、什么是三极管开关电路？三极管开关电路是通过控制输入信号的变化，控制三极管的导通与截断，从而控制输出信号的开关状态的电路。

其特点是具有高速开关、低功耗、控制方便等优点。

常用的三极管开关电路有单极性开关和双极性开关两种。

二、单极性开关电路的工作原理1.基本原理单极性开关电路是利用PNP型或NPN型三极管的导通与截断特性来控制输出信号。

PNP型三极管开关电路以N型基极与P型发射极之间的截断电压为基准点，当输入电压大于该截断电压时，三极管处于导通状态；当输入电压小于该截断电压时，三极管处于截断状态。

NPN型三极管开关电路与之相反，其基准点是以P型基极与N型发射极之间的截断电压为基准。

2.工作过程当输入信号的电压大于三极管开关电路的截断电压时，电流开始通过三极管的三个区域（发射区、基区、集电区），使得三极管处于导通状态。

此时输出信号的电压将跟随输入信号的变化而变化。

当输入信号的电压小于三极管开关电路的截断电压时，三极管处于截断状态，电流无法通过三极管中的三个区域，输出信号的电压保持不变。

三、双极性开关电路的工作原理1.基本原理双极性开关电路通过控制三极管的基极电流来控制输出信号的开关状态。

通常情况下，开关电路中会采用PNP型和NPN型两个三极管，通过它们的互补作用来实现对输出信号的控制。

2.工作过程当输入信号的电压大于三极管开关电路中PNP型三极管的截断电压时，P型基极电流开始流动，使得PNP型三极管开始导通，此时输出信号处于高电平状态。

当输入信号的电压小于NPN型三极管的截断电压时，N型基极电流开始流动，使得NPN型三极管开始导通，此时输出信号处于低电平状态。

结论通过对三极管开关电路工作原理的解析，我们可以清楚地了解到，通过适当的控制输入信号的变化，可以实现对输出信号的开关控制。

一个实用三极管开关电路的分析
一、电路概述
三极管开关电路是由三极管、电阻和电容构成的电路，它可以实现一
个单向的开关控制，即控制电路中的电流及电压。

本电路是一个标准的三
极管开关电路，控制在三极管的基极，通过三极管的发射极控制电路中的
电流及电压，当三极管处于导通状态时，电路中可以流过电流，从而控制
电压电流的大小。

二、三极管开关电路结构
这里采用的是三极管NPN型开关，电源电压为5V，其中R1,R2分别
是2.2k和1k的电阻，C1是一个电容，用来控制三极管的开关时间，其
它部件和电路参数的参数也如上图所示。

三、电路工作原理
当电路处于关闭状态时，电源供电至R1和R2，由R2引出的电流流
过三极管，到达三极管的基极，此时由于基极电压太低，使得三极管处于
非导通状态，三极管的发射极及接口端不能连接，此时电路处于关断状态，此时电流不能流过电路，实现控制电流和电压的功能。

当电路处于导通状态时，当接口端通过按钮接入信号信号时，三极管
的基极电压会升高，使得三极管处于导通状态，此时发射极可以和接口端
连接，从而形成一个闭合电路，电流可以流过电路，电压可以较大或较小，实现控制电流和电压的功能。

介绍10种三极管开关驱动电路图NPN和PNP三极管原理及电路设计一、基本概念与原理三极管最主要的功能是（电流）放大（（模拟）电路）和开关作用（（数字电路）），常用的三极管有：S9014、S8550等型号。

三极管由两个PN结构成，共用的一个电极成为三极管的基极(用字母b表示)。

其他的两个电极成为集电极(用字母c表示)和发射极(用字母e表示)。

由于不同的组合方式，形成了一种是NPN型的三极管，另一种是PNP型的三极管。

三极管最基本的作用是放大作用，它可以把微弱的电（信号）变成一定强度的信号，当然这种转换仍然遵循能量守恒，它只是把（电源）的能量转换成信号的能量罢了。

三极管有一个重要参数就是电流放大系数β。

当三极管的基极上加一个微小的电流时，在集电极上可以得到一个是基极电流β倍的电流，即集电极电流。

集电极电流随基极电流的变化而变化，并且基极电流很小的变化可以引起集电极电流很大的变化，这就是三极管的放大作用。

二、三极管放大（电路设计）与应用在电路设计当中，应用最多的当属三极管，它常常把微弱小信号经过放大来驱动蜂鸣器、（LED）、继电器等需要较大电流的器件。

三、三极管（开关电路）设计与应用（晶体管）作为开关使用时，要用PNP型来控制接Vcc的引线（作为下管），用NPN型的晶体管来控制接地的引线（作为上管）；（P/N-MOS管也是同样道理）下面详细介绍10种三极管开关（驱动电路）图（1）NPN/PNP三极管反相器电路：Vin无输入电位，Q1截止；Vin高电平时Q1导通，Q2基极得高电位，Q2截止。

（2）两只NPN三极管反相器电路：Vin无输入电位Q1截止,Q2导通；Vin接入高电平Q1导通，促使Q2基极电位下级,Q2截止。

（3）PNP三极管开关电路：当输入端悬空时Q1截止。

VIN输入端接入低电平时，Q1导通，继电器吸合。

（4）PNP三极管开关电路：当Vin无输入电位时Q1截止；Vin 接入高电平Q1导通，继电器吸合。

图1 NPN PNP三极管反相器电路vin无输入电位Q1截止。

Vin高电平时Q1导通，Q2基极得高电位，Q2截止。

图2 两只NPN三极管反相器电路vin无输入电位Q1截止,Q2导接入高电平Q1导通，促使Q2基极电位下级,Q2截止。

图3 PNP三极管开关电路当输入端悬空时Q1截止。

VIN输入端接入低电平时，Q1导通，继电器吸合。

图4 PNP三极管开关电路当vin无输入电位时Q1截止。

Vin接入Q1导通，继电器吸合
图5 三极管上拉电阻：当有高电位输入时Q 导通，因E-C 导通，又因有负载电阻，所以输出看作是低电平。

图6 三极管上拉电阻：当有高电位输入时Q 导通，因E-C 导通，又载电阻，所以输出看作是高电平。

图7 光藕控制NPN 三极管： 图8 光藕控制NPN 三极管：
图9 光藕控制PNP三极管：图10 光藕控制PNP三极管：。

三极管开关特性NPN共射极三极管开关特性1,特性曲线输入特性：1，诸管和硅管在同样的V BE下，诸管i B电流较大。

2，由输入曲线看，VCE>1V，在增加iB，iC增加不多。

3，VON为开启电压，硅管为0.5~0.7V；锗管为0.2~0.3V。

输出特性：1，放大区（线性区），Ic随Ib成正比变化，几乎不受Vce变化的影响；B为电流放大系数。

在这里三极管才有放大作用，此时管子的发射结处于正向偏置，集电结处于反向偏置；2，饱和区，Ic不在随着Ib以B倍的比例增加而趋于饱和。

硅管进入饱和的Vc e=0.6~0.7V；在深度饱和状态下，集电极和发射间的饱和压降Vce在0.3V以下。

这时，集电极和发射极饱和导通，发射结、集电结都处于正向偏置；3，截止区，Ib=0，Ic几乎等于0，集电极和发射极好像断路（称截止），管子的发射结、集电结都处于反向偏置。

只有很小的Iceo流过，硅管一般在1uA 以下。

开关特性；1，当Vin很小，Vbe<Von，Ib=0，Ic≈0；电阻RC上没有压降，三极管处于关断状态。

Vout=VCC。

2，Vin增加，Vbe>Von以后，Ib产生，同时Ic流过RC，三极管开始进入放大区，Ib=（Vout-Von）/Rb；Vout=Vcc-βIbRc；上式说明，随着Vin增加，Ib增加，Rc的压降增加，Vout随着减少。

当RC的压降接近于VCC时，三极管的压降接近于0，三极管处于深度饱和状态，电路处于导通状态。

深度饱和时三极管需要的电流为 I BS=(VCC-VCE)/ βRc ;Ib》I BS，是保证三极管处于饱和工作状态，开关电路输出低电平。

3，实际使用的时候，电路都满足饱和压降Vce≈0,截止时Iceo≈0。

所以可以用下图等效，4，由于三极管的内部变化需要时间，所以Ic一般滞后于Vin的变化，也导致Vout滞后于Vin。

这种滞后现象也可以ongoing三极管b-e间，c-e间都存在结电容效应来理解。

三极管的开关电路分析（12V—SW）
在这里做个小电路的分析，大家都可能用到，这里把模型分解一下，并介绍一下计算方法和各个元件的作用。

Q1：主开关，主要作用是提供12VSW电流，特点饱和时Vec必须很小，热阻不能太大。

Q2：副开关，主要作用是旁路Q1，在MCU置高电平时导通，ce拉低使Q1工作。

R1：保证MCU无输出的时候电路不工作。

R2：限制电流，给Q2一个工作电流。

C1：去除干扰，防止Q1意外导通。

下面是这个电路图的等效模型：
然后我们定义一下输出负载，假设有N个按键开关电路检测电路(ActiveLow)
经过以上分析我们可以列出所有公式：
这个时候我们可以看出，要想让这个电路处于良好的状态，两个开关管必须都处于饱和状态，一般要使得开关管饱和，Ic/Ib必须小于30.
因此我们必须求取方法倍数，其中Q1中的Vbatt和Ib和Ic同时是正向关系，必须求取各个参数的偏导求最大的放大系数。

这样就可以求得此时三极管的状态。

另外一个需要验证的就是温度情况，公式如下：
这个主要是验证散发功率的情况。

计算过程到此差不多了，在实际设计中，每个参数都是比较重要的，特别是在省电模式下，可能会打开电源后扫描接口电路，因此整个电路的响应时。

三极管 pnp 开关电路三极管（transistor）是一种常用的电子器件，具有放大和开关功能。

PNP三极管是其中一种类型，其结构和工作原理与NPN三极管相反。

本文将介绍PNP三极管的开关电路。

PNP三极管开关电路是利用PNP三极管的导通和截止状态来控制电路的开关。

在这种电路中，PNP三极管的基极（base）通过输入信号控制，而发射极（emitter）和集电极（collector）则连接到外部电路中。

当输入信号为高电平时，基极电流增大，PNP三极管导通，其发射极和集电极之间形成低阻抗通路，外部电路中的电流可以流通；当输入信号为低电平时，基极电流减小，PNP三极管截止，其发射极和集电极之间形成高阻抗断路，外部电路中的电流无法流通。

PNP三极管开关电路的一个典型应用是用于驱动负载，如电机或继电器。

在这种应用中，PNP三极管作为开关控制电路，可以通过控制输入信号的高低电平来实现对负载的开关控制。

当输入信号为高电平时，PNP三极管导通，负载得到电流供应，实现闭合；当输入信号为低电平时，PNP三极管截止，负载无电流供应，实现断开。

PNP三极管开关电路的优点是控制电路简单，成本低廉。

由于PNP 三极管导通时，其发射极和集电极间的电压降较小，因此可以实现较低的功耗。

此外，PNP三极管的输入信号可以是非常小的电流，从而降低了对控制信号的要求。

然而，PNP三极管开关电路也存在一些限制。

首先，由于PNP三极管的导通是由输入信号的低电平控制的，因此其输入信号的逻辑与常用的数字电路相反。

这意味着在使用PNP三极管开关电路时，需要特别注意不要与其他数字电路产生混淆。

其次，PNP三极管开关电路的速度较慢，适用于低频应用。

如果需要高速开关电路，可能需要考虑其他器件或电路设计。

总结起来，PNP三极管开关电路是一种常用的电路设计，适用于控制负载的开关。

它具有简单、低成本、低功耗的优点，但需要注意与其他数字电路的逻辑关系以及其速度较慢的限制。

三极管做开关的电路1. 首先，让我们来理解什么是三极管。

三极管是一种半导体器件，常用于放大和开关电路中。

它由三个区域组成：基区、发射区和集电区。

基区和发射区之间有一个PN结，而基区和集电区之间也有一个PN结。

2. 三极管可以被用作开关，这是由于它的放大特性。

在三极管的开关电路中，我们将其工作在两个状态之间：饱和和截止。

当三极管处于饱和状态时，它完全导通，电流可以从集电极流向发射极。

而当三极管处于截止状态时，它完全截断，电流无法从集电极流向发射极。

3. 假设我们有一个简单的三极管开关电路，其中三极管的发射极连接到地，基极通过一个电阻器连接到输入信号，集电极连接到负载。

当输入信号为高电平时，三极管将进入饱和状态，导通电流流经负载。

而当输入信号为低电平时，三极管将进入截止状态，负载上没有电流通过。

4. 在这个开关电路中，三极管的工作完全依赖于输入信号。

当输入信号为高电平时，基极和发射极之间的电压会使基极和发射区的PN结正向偏置，这会导致发射区的电子向集电区移动，从而形成电流通路。

这使得三极管处于饱和状态，可以导通电流。

当输入信号为低电平时，基极和发射极之间的电压会使基极和发射区的PN结反向偏置，导致没有电流通过三极管，它处于截止状态。

5. 三极管开关电路的优点之一是它可以承受较高的电压和电流。

这意味着它可以用于控制大功率设备，如电动机或高功率灯泡。

此外，它的开关速度非常快，可以实现快速的开关操作。

6. 然而，三极管开关电路也有一些限制。

首先，它需要一个恰好的输入信号来控制三极管的工作状态。

如果输入信号过小或过大，可能无法使三极管处于预期的饱和或截止状态。

此外，三极管在饱和和截止之间的切换速度可能受到一些限制，这可能导致在切换过程中出现一些不稳定的现象。

7. 总结一下，三极管可以作为开关来控制电流的通断。

通过适当的输入信号，我们可以使三极管进入饱和或截止状态，从而实现电流的导通或截断。

尽管三极管开关电路具有一些限制，但它仍然是一种常用且可靠的电路设计方法，广泛应用于各种电子设备中。
