真空自耗电弧炉

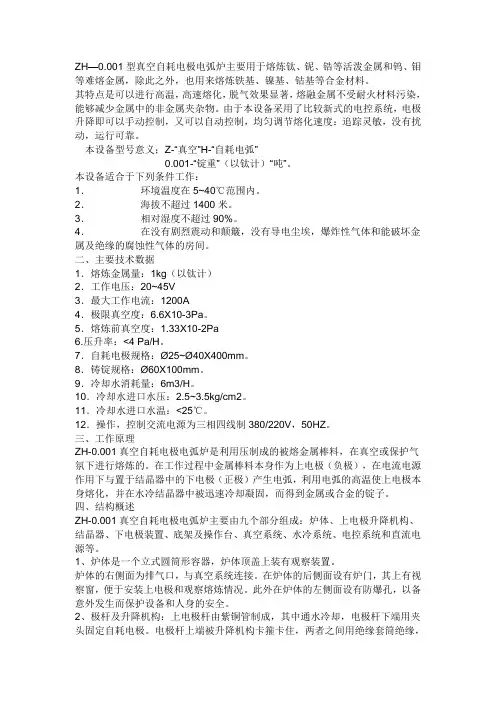

ZH—0.001型真空自耗电极电弧炉主要用于熔炼钛、铌、锆等活泼金属和钨、钼等难熔金属，除此之外，也用来熔炼铁基、镍基、钴基等合金材料。

其特点是可以进行高温，高速熔化，脱气效果显著，熔融金属不受耐火材料污染，能够减少金属中的非金属夹杂物。

由于本设备采用了比较新式的电控系统，电极升降即可以手动控制，又可以自动控制，均匀调节熔化速度：追踪灵敏，没有扰动，运行可靠。

本设备型号意义；Z-“真空”H-“自耗电弧”0.001-“锭重”（以钛计）“吨”。

本设备适合于下列条件工作：1．环境温度在5~40℃范围内。

2．海拔不超过1400米。

3．相对湿度不超过90%。

4．在没有剧烈震动和颠簸，没有导电尘埃，爆炸性气体和能破坏金属及绝缘的腐蚀性气体的房间。

二、主要技术数据1．熔炼金属量：1kg（以钛计）2．工作电压：20~45V3．最大工作电流：1200A4．极限真空度：6.6X10-3Pa。

5．熔炼前真空度：1.33X10-2Pa6.压升率：<4 Pa/H。

7．自耗电极规格：Ø25~Ø40X400mm。

8．铸锭规格：Ø60X100mm。

9．冷却水消耗量：6m3/H。

10．冷却水进口水压：2.5~3.5kg/cm2。

11．冷却水进口水温：<25℃。

12．操作，控制交流电源为三相四线制380/220V，50HZ。

三、工作原理ZH-0.001真空自耗电极电弧炉是利用压制成的被熔金属棒料，在真空或保护气氛下进行熔炼的。

在工作过程中金属棒料本身作为上电极（负极），在电流电源作用下与置于结晶器中的下电极（正极）产生电弧，利用电弧的高温使上电极本身熔化，并在水冷结晶器中被迅速冷却凝固，而得到金属或合金的锭子。

四、结构概述ZH-0.001真空自耗电极电弧炉主要由九个部分组成：炉体、上电极升降机构、结晶器、下电极装置、底架及操作台、真空系统、水冷系统、电控系统和直流电源等。

1、炉体是一个立式圆筒形容器，炉体顶盖上装有观察装置。

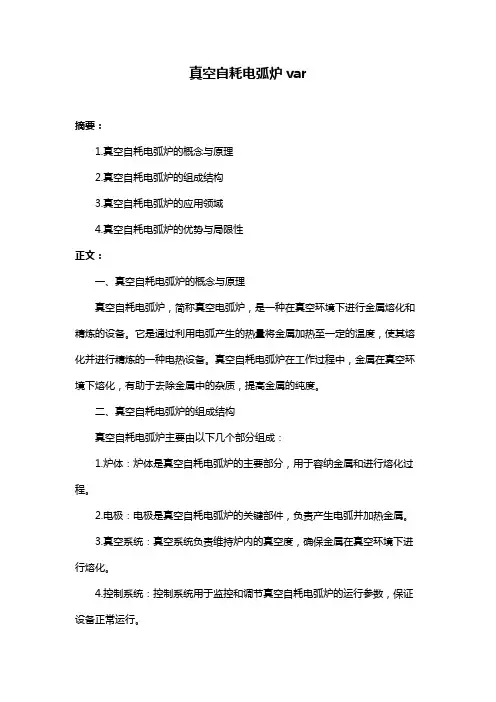

真空自耗电弧炉var摘要：1.真空自耗电弧炉的概念与原理2.真空自耗电弧炉的组成结构3.真空自耗电弧炉的应用领域4.真空自耗电弧炉的优势与局限性正文：一、真空自耗电弧炉的概念与原理真空自耗电弧炉，简称真空电弧炉，是一种在真空环境下进行金属熔化和精炼的设备。

它是通过利用电弧产生的热量将金属加热至一定的温度，使其熔化并进行精炼的一种电热设备。

真空自耗电弧炉在工作过程中，金属在真空环境下熔化，有助于去除金属中的杂质，提高金属的纯度。

二、真空自耗电弧炉的组成结构真空自耗电弧炉主要由以下几个部分组成：1.炉体：炉体是真空自耗电弧炉的主要部分，用于容纳金属和进行熔化过程。

2.电极：电极是真空自耗电弧炉的关键部件，负责产生电弧并加热金属。

3.真空系统：真空系统负责维持炉内的真空度，确保金属在真空环境下进行熔化。

4.控制系统：控制系统用于监控和调节真空自耗电弧炉的运行参数，保证设备正常运行。

三、真空自耗电弧炉的应用领域真空自耗电弧炉广泛应用于以下领域：1.金属熔化：真空自耗电弧炉可用于熔化各种金属，如铜、铝、钛等。

2.金属精炼：真空自耗电弧炉可在真空环境下进行金属精炼，有效去除金属中的杂质。

3.金属铸造：真空自耗电弧炉可用于铸造各种金属制品，如铸件、锻件等。

4.科研领域：真空自耗电弧炉在科研领域也有广泛应用，如材料研究、冶金研究等。

四、真空自耗电弧炉的优势与局限性真空自耗电弧炉具有以下优势：1.熔化效率高：真空自耗电弧炉利用电弧产生的热量进行金属熔化，熔化效率较高。

2.金属纯度高：真空环境下进行熔化，有助于去除金属中的杂质，提高金属纯度。

3.设备运行稳定：真空自耗电弧炉采用控制系统对设备运行进行监控和调节，保证设备运行稳定。

然而，真空自耗电弧炉也存在一定的局限性：1.设备投资成本较高：真空自耗电弧炉设备本身价格较高，且需要配套真空系统等设备，投资成本相对较大。

2.运行成本较高：真空自耗电弧炉在运行过程中需要维持真空度，以及消耗大量的电能，导致运行成本较高。

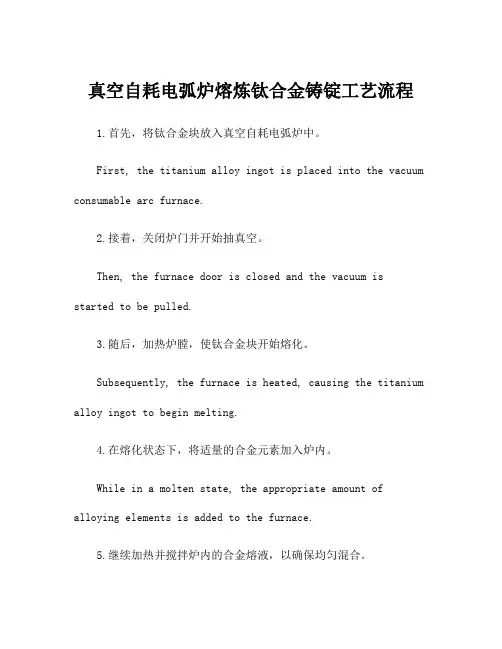

真空自耗电弧炉熔炼钛合金铸锭工艺流程1.首先，将钛合金块放入真空自耗电弧炉中。

First, the titanium alloy ingot is placed into the vacuum consumable arc furnace.2.接着，关闭炉门并开始抽真空。

Then, the furnace door is closed and the vacuum is started to be pulled.3.随后，加热炉膛，使钛合金块开始熔化。

Subsequently, the furnace is heated, causing the titanium alloy ingot to begin melting.4.在熔化状态下，将适量的合金元素加入炉内。

While in a molten state, the appropriate amount of alloying elements is added to the furnace.5.继续加热并搅拌炉内的合金熔液，以确保均匀混合。

The furnace is continued to be heated and the alloy meltis stirred to ensure uniform mixing.6.当合金熔液达到特定温度和成分要求时，停止加热并准备浇铸。

When the alloy melt reaches the specific temperature and composition requirements, the heating is stopped and the casting is prepared.7.将浇注模具放置在浇注机上，准备开始浇铸。

The casting mold is placed on the casting machine, preparing to start the casting process.8.慢慢倒入合金熔液，开始铸造钛合金铸锭。

真空自耗电弧炉铜坩埚的受热与冷却计算自耗电弧炉是一种使用电能将电能转化为热能的设备，其主要应用于熔化金属材料。

在电弧炉的操作过程中，铜坩埚在高温环境下进行受热和冷却，因此需要进行相应的计算。

首先，需要计算铜坩埚的受热过程。

在电弧炉工作时，电能将通过电弧传导到铜坩埚上，使其达到高温。

可以通过下述公式计算铜坩埚的受热速率：Q=m*Cp*(T2-T1)其中，Q为受热速率，m为铜坩埚的质量，Cp为铜的比热容，T2为铜坩埚的最终温度，T1为铜坩埚的初始温度。

接下来，需要计算铜坩埚的冷却过程。

在停止供电后，铜坩埚会通过自然冷却失去热能。

一般情况下，可以使用牛顿冷却定律计算铜坩埚的冷却速率：Q=-h*A*(T2-T1)其中，Q为冷却速率，h为热传导系数，A为铜坩埚的表面积，T2为初始温度，T1为环境温度。

以上是计算铜坩埚的受热和冷却的基本原理，下面将对具体计算过程进行详细说明。

1.计算铜坩埚的质量：铜坩埚的质量可以通过称重或从产品规格中获取。

2.计算铜的比热容：铜的比热容为0.386J/(g·℃)。

3.计算受热过程的能量：根据上述公式，计算铜坩埚的受热速率。

需要输入初始温度和最终温度，以及铜坩埚的质量。

4.计算冷却过程的能量：根据上述公式，计算铜坩埚的冷却速率。

需要输入初始温度、环境温度，以及铜坩埚的表面积和热传导系数。

5.根据受热速率和冷却速率的差值，可以得到铜坩埚在操作过程中的热能损失。

需要注意的是，以上计算仅为基本的理论计算，实际计算过程需要考虑其他因素的影响，例如电弧炉的具体工作情况、炉温的稳定性等。

此外，铜坩埚的材料和结构也会对受热和冷却过程产生影响，因此在实际运行中需要进行更为详细的计算和试验。

总之，铜坩埚的受热和冷却计算是电弧炉操作过程中的重要环节，可以通过理论计算和实验验证相结合的方法来得到更准确的结果。

这些计算结果对于保证电弧炉的正常运行和提高生产效率具有重要意义。

ZHTF01型1.5T真空自耗电弧炉的研制文章介绍了ZHTF01型1.5T真空自耗电弧炉的结构、特点及其工作原理，这是我所为丹阳天工有限公司自行设计制造的真空自耗电弧炉。

标签：自耗电弧炉；电极杆；坩埚1 概述真空电弧炉是在真空状态下利用电弧来加热熔炼金属的一种电炉。

真空自耗电弧炉，其电极由被熔炼材料制成，在熔炼过程中靠加热自身使其溶化后，滴入结晶器中冷凝成锭子的电弧炉。

2 设备的主要技术参数及构成2.1 设备的主要技术参数（1）最大熔化重量：1500kg（Ti）（2）最大电流：15kA（3）空炉极限真空度：7×10-1Pa（4）工作真空度：6.6Pa～0.66Pa（5）升压率：1Pa/min（6）工作真空排气时间：30min（7）真空系统配置：2×H-150+Z-400+ZJ-600+ZJ-1200（8）电极升降速度：熔炼：0～38mm/min，无级调速快速：400 mm/min（9）电极杆最大行程：约2250mm（10）坩埚：Φ500×2000 Φ440×2700 Φ380×2200（11）炉室升降行程：约2000mm（12）冷却水压力≥0.4MPa 水温<33℃流量50m3/h（13）应急水压力：0.1MPa 水温<33℃流量30m3/h（14）压缩空气压力：0.3～0.5MPa 用量150l/min 空压储气罐0.6m3 压力0.7MPa2.2 设备的构成该设备主要由以下几部分构成：（1）主传动系统；（2）真空炉室及动密封；（3）坩埚及稳弧系统；（4）真空系统；（5）炉室升降装置；（6）观察摄像系统；（7）压缩空气系统；（8）冷却水系统；（9）自动熔炼控制系统。

3 设备主要部分工作过程和结构特点3.1 主传动系统主传动系统包括电极杆、传动系统。

电极杆为双层水冷结构，传动采用数字控制交流伺服电机，驱动滚珠丝杠，以满足熔炼时的快速反应；电极杆的运行速度及电极杆的位置可在操作室进行数字显示。

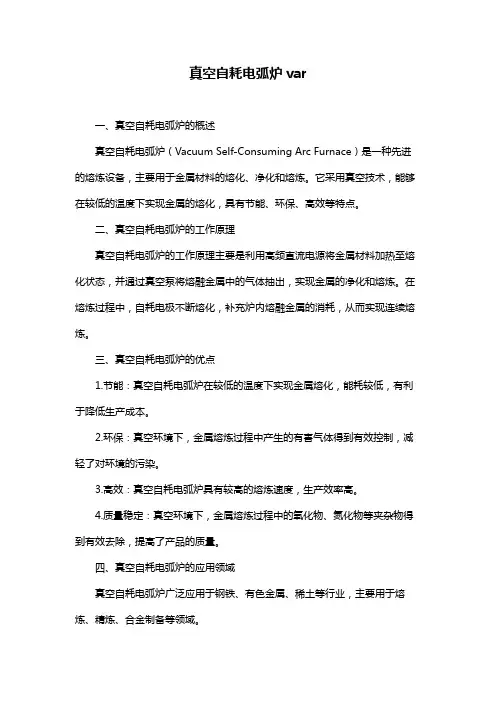

真空自耗电弧炉var
一、真空自耗电弧炉的概述
真空自耗电弧炉（Vacuum Self-Consuming Arc Furnace）是一种先进的熔炼设备，主要用于金属材料的熔化、净化和熔炼。

它采用真空技术，能够在较低的温度下实现金属的熔化，具有节能、环保、高效等特点。

二、真空自耗电弧炉的工作原理
真空自耗电弧炉的工作原理主要是利用高频直流电源将金属材料加热至熔化状态，并通过真空泵将熔融金属中的气体抽出，实现金属的净化和熔炼。

在熔炼过程中，自耗电极不断熔化，补充炉内熔融金属的消耗，从而实现连续熔炼。

三、真空自耗电弧炉的优点
1.节能：真空自耗电弧炉在较低的温度下实现金属熔化，能耗较低，有利于降低生产成本。

2.环保：真空环境下，金属熔炼过程中产生的有害气体得到有效控制，减轻了对环境的污染。

3.高效：真空自耗电弧炉具有较高的熔炼速度，生产效率高。

4.质量稳定：真空环境下，金属熔炼过程中的氧化物、氮化物等夹杂物得到有效去除，提高了产品的质量。

四、真空自耗电弧炉的应用领域
真空自耗电弧炉广泛应用于钢铁、有色金属、稀土等行业，主要用于熔炼、精炼、合金制备等领域。

五、真空自耗电弧炉的维护与保养
1.定期检查真空泵的运行状态，确保真空泵的正常工作。

2.定期清理炉膛内的杂质，防止炉膛结垢。

3.定期检查高频电源的运行状态，确保电源的稳定输出。

4.熔炼过程中，注意观察熔池的稳定性，如有异常应及时处理。

5.熔炼结束后，及时关闭电源和真空泵，进行设备保养。

通过以上介绍，我们可以了解到真空自耗电弧炉的特点、工作原理、优点及应用领域，并为设备的维护和保养提供了一定的指导。

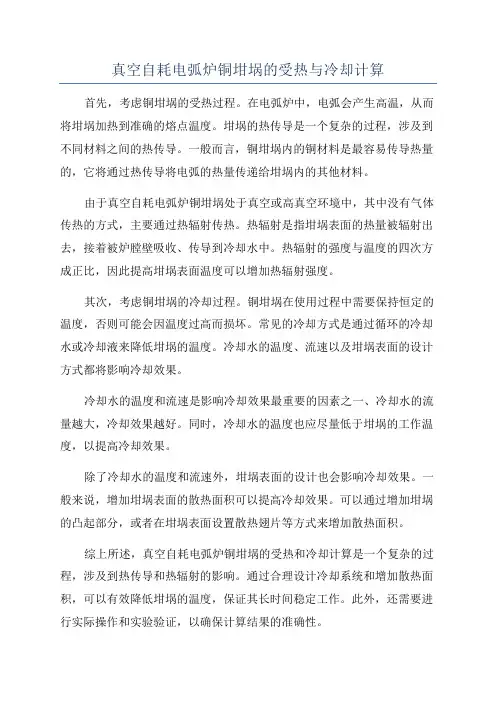

真空自耗电弧炉铜坩埚的受热与冷却计算首先，考虑铜坩埚的受热过程。

在电弧炉中，电弧会产生高温，从而将坩埚加热到准确的熔点温度。

坩埚的热传导是一个复杂的过程，涉及到不同材料之间的热传导。

一般而言，铜坩埚内的铜材料是最容易传导热量的，它将通过热传导将电弧的热量传递给坩埚内的其他材料。

由于真空自耗电弧炉铜坩埚处于真空或高真空环境中，其中没有气体传热的方式，主要通过热辐射传热。

热辐射是指坩埚表面的热量被辐射出去，接着被炉膛壁吸收、传导到冷却水中。

热辐射的强度与温度的四次方成正比，因此提高坩埚表面温度可以增加热辐射强度。

其次，考虑铜坩埚的冷却过程。

铜坩埚在使用过程中需要保持恒定的温度，否则可能会因温度过高而损坏。

常见的冷却方式是通过循环的冷却水或冷却液来降低坩埚的温度。

冷却水的温度、流速以及坩埚表面的设计方式都将影响冷却效果。

冷却水的温度和流速是影响冷却效果最重要的因素之一、冷却水的流量越大，冷却效果越好。

同时，冷却水的温度也应尽量低于坩埚的工作温度，以提高冷却效果。

除了冷却水的温度和流速外，坩埚表面的设计也会影响冷却效果。

一般来说，增加坩埚表面的散热面积可以提高冷却效果。

可以通过增加坩埚的凸起部分，或者在坩埚表面设置散热翅片等方式来增加散热面积。

综上所述，真空自耗电弧炉铜坩埚的受热和冷却计算是一个复杂的过程，涉及到热传导和热辐射的影响。

通过合理设计冷却系统和增加散热面积，可以有效降低坩埚的温度，保证其长时间稳定工作。

此外，还需要进行实际操作和实验验证，以确保计算结果的准确性。

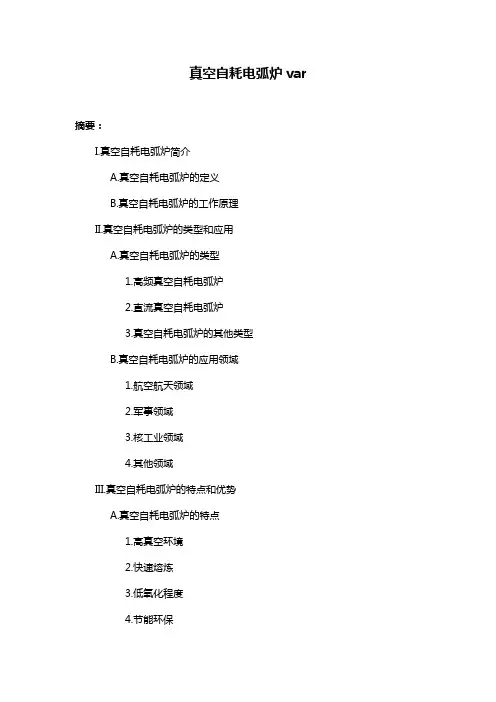

真空自耗电弧炉var摘要：I.真空自耗电弧炉简介A.真空自耗电弧炉的定义B.真空自耗电弧炉的工作原理II.真空自耗电弧炉的类型和应用A.真空自耗电弧炉的类型1.高频真空自耗电弧炉2.直流真空自耗电弧炉3.真空自耗电弧炉的其他类型B.真空自耗电弧炉的应用领域1.航空航天领域2.军事领域3.核工业领域4.其他领域III.真空自耗电弧炉的特点和优势A.真空自耗电弧炉的特点1.高真空环境2.快速熔炼3.低氧化程度4.节能环保B.真空自耗电弧炉的优势1.高品质的熔炼产品2.高效率的生产过程3.适应性强IV.真空自耗电弧炉的发展趋势和前景A.技术发展趋势1.高功率密度2.自动化控制3.材料研究B.行业前景1.国家政策支持2.市场需求增长3.国际竞争优势正文：真空自耗电弧炉是一种在真空条件下，通过电弧放电产生的高温来熔炼金属的设备。

它具有高真空环境、快速熔炼、低氧化程度和节能环保等特点，广泛应用于航空航天、军事、核工业等领域。

随着我国政策支持和市场需求的增长，真空自耗电弧炉行业前景看好，技术发展趋势将朝着高功率密度、自动化控制和材料研究等方面发展。

真空自耗电弧炉的工作原理是在高真空环境中，利用电弧放电产生的高温将金属原料熔化。

根据不同的应用需求，真空自耗电弧炉有高频真空自耗电弧炉、直流真空自耗电弧炉等多种类型。

其中，高频真空自耗电弧炉具有熔炼速度快、熔融率高、氧化程度低等优点；直流真空自耗电弧炉具有熔炼过程中成分均匀、熔融温度高、设备占地面积小等特点。

真空自耗电弧炉在各个领域有着广泛的应用。

在航空航天领域，它可用于制造高性能的航空发动机、导弹等部件；在军事领域，可用于生产高精度武器、装甲等；在核工业领域，可用于核燃料熔炼、核反应堆部件制造等。

此外，真空自耗电弧炉还在其他领域发挥着重要作用。

随着科技的进步和市场需求的提高，真空自耗电弧炉行业将不断发展和创新。

未来，真空自耗电弧炉将朝着高功率密度、自动化控制和材料研究等方面发展，以满足各个领域对高品质熔炼产品的需求。

书山有路勤为径，学海无涯苦作舟
真空自耗电弧炉（VAR）的工作原理与特点
世界上第一台真空自耗电弧炉是于1950 年在美国诞生的。

真空自耗电弧炉是在真空室中利用电弧的能量来熔炼金属的一种电炉。

真空自耗电弧炉主要用来熔炼钛、锆、钼等活泼金属和难熔金属，也用来熔炼耐热钢、不锈钢、工具钢、轴承钢。

上个世纪五十年代初，用来重熔高温合金，显示出极好的优越性，真空技术网(chvacuum/)认为成为高温合金和特殊钢重熔的重要手段之一。

1、真空自耗电弧炉的工作原理
真空自耗电弧炉结构示意首先，在自耗电极下端部同结晶器之间燃起电弧，自耗电极下端部同熔池之间形成电弧等离子区，该区具有极高的温度，能使自耗电极端部首先在这里被熔化掉。

随着自耗电极中一些非金属夹杂物，如氧化物、氮化物，在真空和高温条件下，发生离解或被碳还原而被去除掉，达到进一步提纯的目的。

由于真空自耗电弧炉工艺能去除气体和非金属夹杂物，以及去除某些低熔点的有害杂质，从而使冷、热加工性能、塑性和力学性能、物理性能得到明显改善。

特别是改善了纵向和横向性能的差异，这对保证材料性能的稳定性、一致性和可靠性有着极其重要的意义。

为了获得高质量锭子，熔炼过程中要求熔炼功率稳定，对供电电源要求具有
恒流特性的直流电流。

真空自耗电弧炉用的硅整流电源主回路示于上述硅整流装置的参数为：
(1)在20-40V 工作电压范围内具有恒流特性，空载电压在70V 左右。

(2)电流调节范围为1:10。

(3)当各整流臂中有10%硅元件损坏时，系统会发出信号，但能在额定电流下继续运行。

真空⾃耗电弧炉介绍资料真空⾃耗电弧熔炼炉简介技术⽀持139********啥是真空⾃耗电弧炉？真空⾃耗电弧炉就是⼀个巨型直流电焊机在那堆焊作业呢。

第⼀个不同的是焊把是电机减速机滚珠丝杠传动进给的，第⼆个不同就是堆焊环境是负压的，可以有效取出堆焊时焊条放出的⽓体，第三个不同是可以将焊条⾥⾯低熔点的⾦属和杂质在⾼温融化时⽓化的⾦属去除，提纯⾦属。

第四个不同为了得到品质好的堆焊圆柱体，我们选择在⽔冷铜坩埚⾥堆焊，这样还是不能得到合格的堆焊体我们就给⽔冷铜坩埚加了电磁感应稳弧线圈。

即可以稳定电弧压制电弧和搅拌熔池减少材料的偏析（偏析：合⾦中各组成元素在结晶时分布不均匀的现象称为偏析。

焊接熔池⼀次结晶过程中，由于冷却速度快，巳凝固的熔池⾦属中化学成分来不及扩散，造成分布不均，产⽣偏柝）第五个不同就是整个系统需要三个个可靠的循环系统，1是⽔循环系统，主要作⽤是冷却，2是液压循环系统，提供直线运动的动⼒，3是压缩空⽓系统，给各个阀门和执⾏器提供动⼒第六个不同就是这个巨型焊机的堆焊是按照参数⾃动堆焊的实现⼩电流起弧、⾃动堆焊、收弧补缩。

其他复杂造作基本实现⼀件操作。

第七个不同供电⽅式区间很⼤，380V、440V、960V、6000V、10000V都对它的胃⼝。

不过要提前说好供电环境。

前⾔真空⾃耗电弧炉是利⽤弧光放电产⽣的电弧热能熔炼⾦属材料的先进设备。

它是在真空状态下将⾃耗电极接负极，坩埚接正极，通电时两极间产⽣弧光放电产⽣5000K(约4700℃)⾼温使材料熔化。

熔炼时，液态⾦属以熔滴的形式滴落到坩埚熔池形成铸锭，熔炼⾦属的过程是精炼的过程，起到提纯作⽤，达到了净化⾦属，改善结晶结构；在电弧⾼温加热下的熔池受到电磁搅拌，⼀些易挥发杂质将加速扩散到熔池表⾯被真空去除，合⾦的化学成分经搅拌可达到充分均匀，提⾼性能的⽬的。

在电弧的作⽤下，⾃耗电极的不断熔化消耗，熔池不断上升，熔融⾦属被⽔冷坩埚逐渐冷凝。

这种炉⼦主要⽤于钛、锆、钼活泼⾦属，以及特铁⾦属的熔铸。

真空自耗电弧炉操作规程一、操作步骤：1.真空机组启动前，应全面检查冷却水和油，冷却水应畅通，油应超过油液面线，机械泵、增压泵进出水阀门打开。

2.开启水泵，检查冷却水出水应畅通，水压不低于2kg。

同时，检查补给水闸是否打开。

3.炉体处于大气密封状态，增压泵处于大气（或真空）状态下的操作：（1）启动机械泵（机械泵未启动前，绝对不能开启V2）；（2）炉体与增压泵均为大气状态时（此种情况可能是长期不开泵、不抽真空、真空系统漏气造成，或要检修、换油，更换某一部件如真空规头等造成），先开V2（蝶阀2）对增压泵抽真空，等到机械泵出口无冒烟或机械泵声音已正常，再打开V1抽炉体。

如果此时炉体处于大气状态，原则上不能先开V1再开V2，因为先开V1增压泵内的大气会向上顶φ300阀门，如经常这样操作，φ300阀门极易损坏；（3）当低真空压力表达到-0.1Pa时，打开增压泵开始加热，增压泵加热30分钟左右，关闭V1并打开V3（φ300阀门），对炉体进行抽高真空。

（4）如果对增压泵油进行检查，等到油完全冷却后，必须要先对炉子破真空，然后再对增压泵破真空。

4.炉体与增压泵处于热态，即炉子连续生产时，真空操作如下：（1）关闭V2(此时V3处于关闭状态)；（2）打开V1对炉子抽低真空；（3）当机械泵出口不冒烟，低真空压力表读数为-0.1Pa时，打开V2并关闭V1后打开V3，对炉体进行抽高真空；5.放气操作（1）关闭真空仪表；（2）关闭V3（φ300阀门）；（3）打开V4电动放气阀；（4）放气完毕，关闭V4电动放气阀。

（注意：用手按电动放气阀按钮时，不能超过2秒钟，否则放气阀线圈容易烧毁。

）6.检漏操作（1）测漏气率必须在0.133Pa~1.33Pa（即1μ~10μ）压力范围内进行；（2）打开V3；（3）测完关闭V3；（4）漏气率E＝，E的单位为μ（或Pa）·升/秒ΔP为检漏时真空度下降值（μ或Pa）V为炉体总体积（升）t为检漏时真空度下降所需时间（秒）10Kg真空自耗电弧炉在熔炼前漏气率应达15μ（或Pa）·升/秒（以熔炼工艺流程卡要求为准）7.停止真空系统运转的操作（1）关闭增压泵加热30分钟后才能关闭V1、V2、V3阀门。

真空自耗电弧炉var摘要：1.真空自耗电弧炉的概述2.真空自耗电弧炉的工作原理3.真空自耗电弧炉的应用领域4.真空自耗电弧炉的优缺点5.我国真空自耗电弧炉的发展现状与展望正文：一、真空自耗电弧炉的概述真空自耗电弧炉（Vacuum Self-consuming Arc Furnace）是一种在真空条件下，利用电弧加热金属材料至熔化状态，并通过自耗过程实现金属熔炼的设备。

它具有设备简单、能耗低、熔炼速度快、金属氧化损失少等优点，广泛应用于金属冶炼、铸造和科研等领域。

二、真空自耗电弧炉的工作原理真空自耗电弧炉的工作原理是：在真空室中，两个电极间产生电弧，电流通过电弧产生高温，使金属材料熔化。

熔化的金属在电弧下流动，形成金属池。

随着熔化金属的不断补充，金属池中的金属逐渐被自耗掉，实现金属的熔炼。

三、真空自耗电弧炉的应用领域1.金属冶炼：真空自耗电弧炉可用于冶炼高纯度金属，如钛、镍、锆等。

2.金属铸造：可用于生产各类合金铸件，如航空、航天、核工业等领域所需的特种合金。

3.科研：用于科研领域的金属材料熔炼、制备和测试。

四、真空自耗电弧炉的优缺点优点：1.设备简单，投资较低。

2.能耗低，熔炼过程中能量损耗较少。

3.金属氧化损失少，有利于提高金属纯度。

4.熔炼速度快，生产效率高。

缺点：1.真空系统易损，维修成本较高。

2.对金属材料的导电性要求较高，部分金属不适合采用真空自耗电弧炉熔炼。

五、我国真空自耗电弧炉的发展现状与展望1.发展现状：我国真空自耗电弧炉技术已达到国际先进水平，设备种类齐全，应用于多个领域。

2.展望：随着科技的进步和产业需求的变化，真空自耗电弧炉将向更高温度、更大容量、更高纯度、更多功能等方向发展。

真空自耗电弧炉铜坩埚的受热与冷却计算铜坩埚在真空自耗电弧炉中的受热与冷却过程是一个复杂的物理过程，需要考虑多个因素。

首先，炉内的电弧会产生高温，使得铜坩埚表面温度迅速升高。

这时，坩埚内部的铜液体会开始熔化，而坩埚表面的温度也会逐渐升高，最终达
到熔化点以上，形成非常热的铜膜。

其次，在熔化的过程中，铜坩埚表面的铜液体开始蒸发，释放出大量
的热量。

这会导致坩埚表面温度进一步升高，使得蒸发速度加快，同时也
加剧了坩埚表面的侵蚀和腐蚀。

最后，在冷却过程中，坩埚表面的温度会逐渐降低，同时坩埚内的液
铜也会开始凝固。

这时，坩埚表面的铜膜会逐渐变厚，形成一个保护膜，
使得坩埚表面的蒸发速度逐渐减缓。

因此，在设计真空自耗电弧炉铜坩埚时，需要充分考虑坩埚的材质、
形状、温度控制等因素，以保证坩埚的可靠性和持久性。

同时，在使用过
程中，也需要注意控制温度和冷却速度，避免坩埚过度热化和侵蚀。
